Quentinarbre

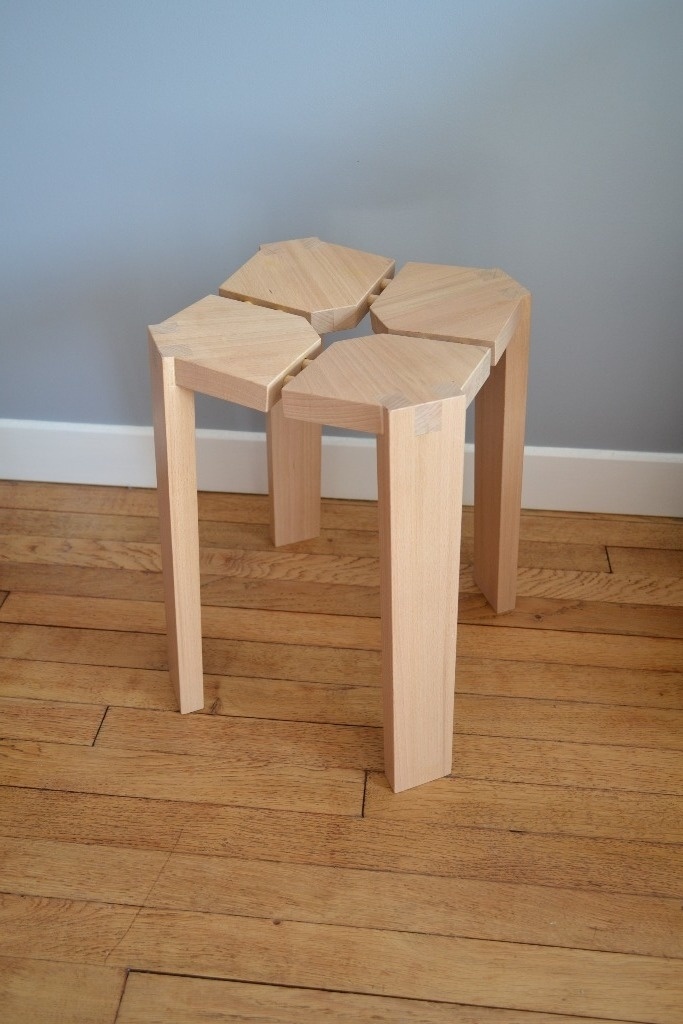

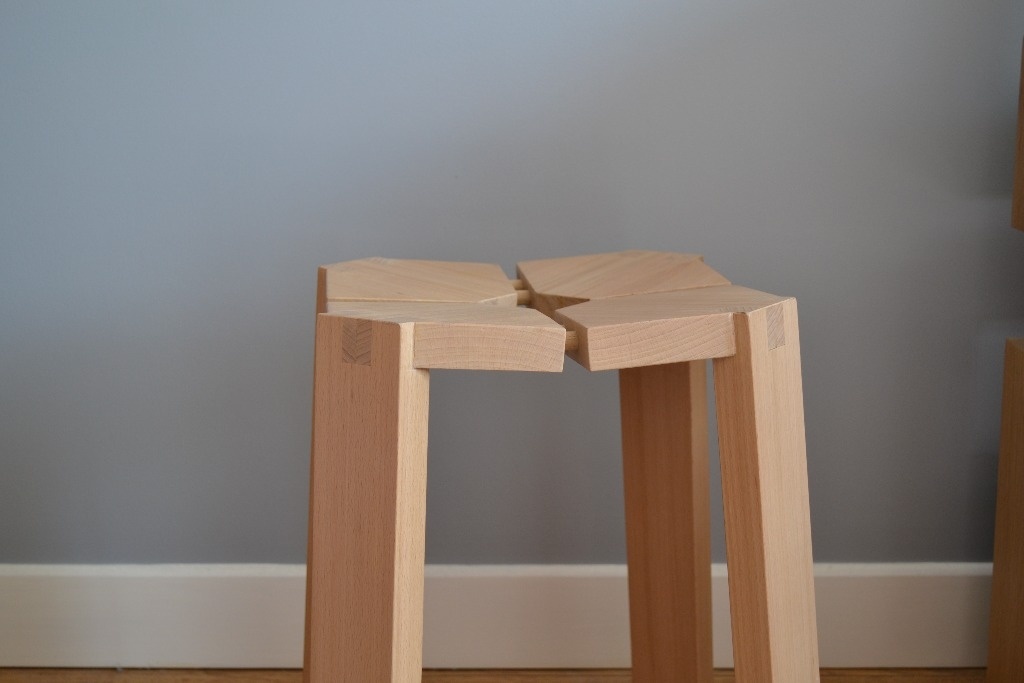

Tabouret quatre quarts

par Quentinarbre

Depuis un moment je cherchait à faire un tabouret comme celui de Boris, j'ai pus récupérer quelques chutes de hêtre.
L'occasion de prendre en main l'atelier de l'école...

Au final la fabrication va assez vite ! Pour peu qu'on ai assez de serre joints.

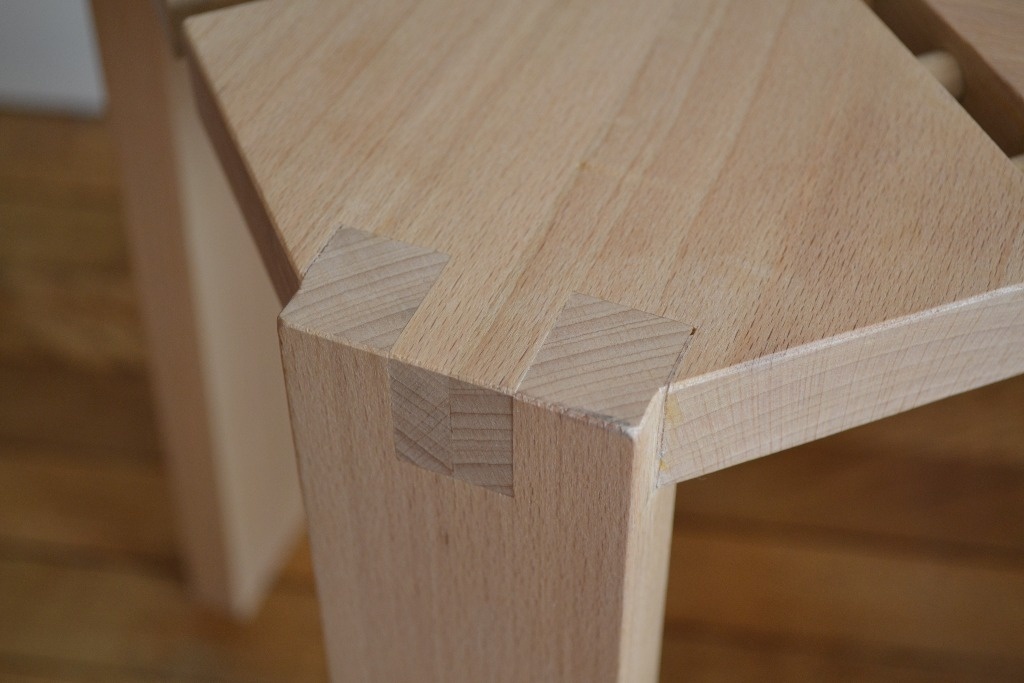

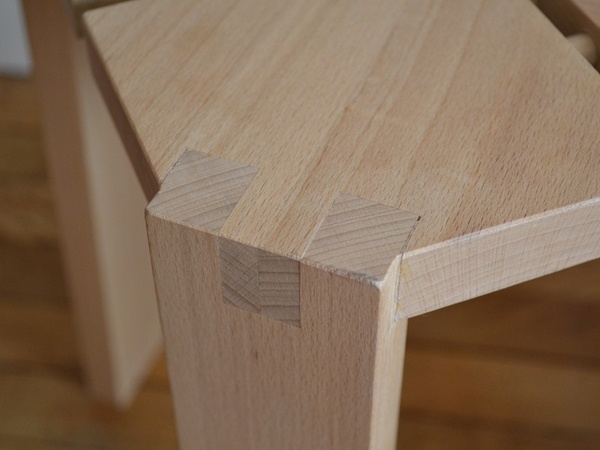

Détails des enfourchements.

J'ai du masquer des défauts au niveau des enfourchements en effet le plateau à tennoner que l'on possède fait 20,25mm et non 20 tout pile...
Je me retrouve avec presque 1 mm à combler.

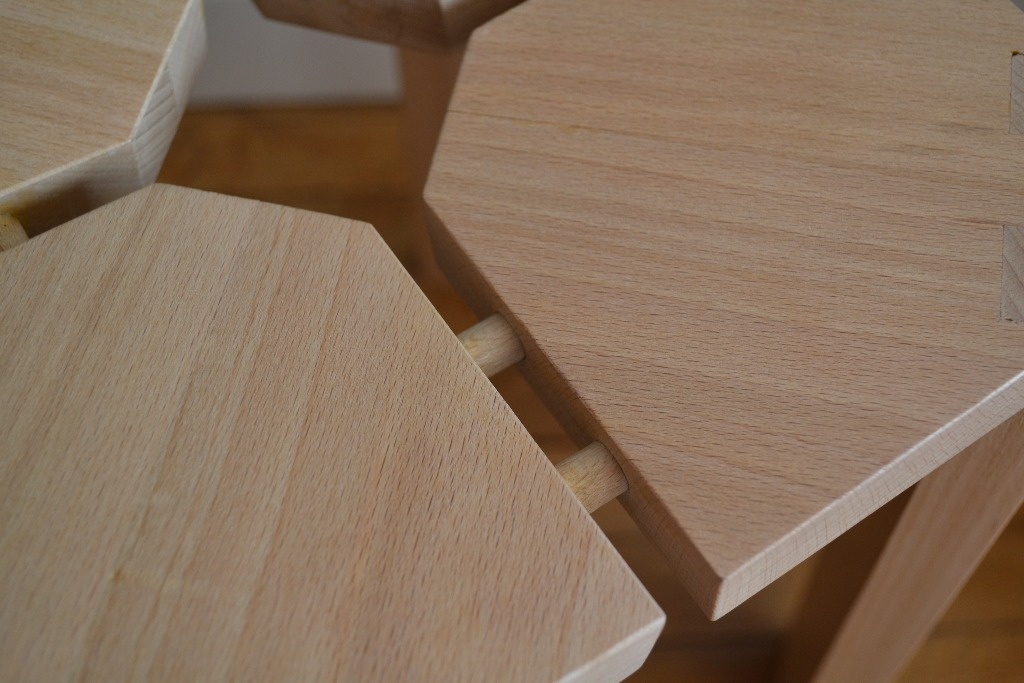

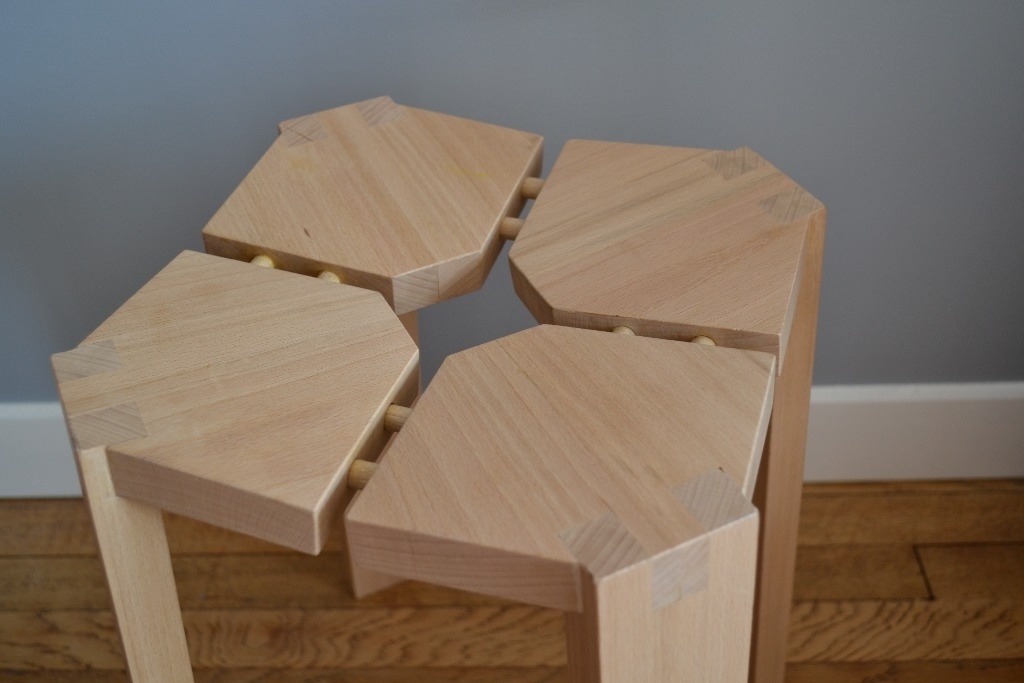

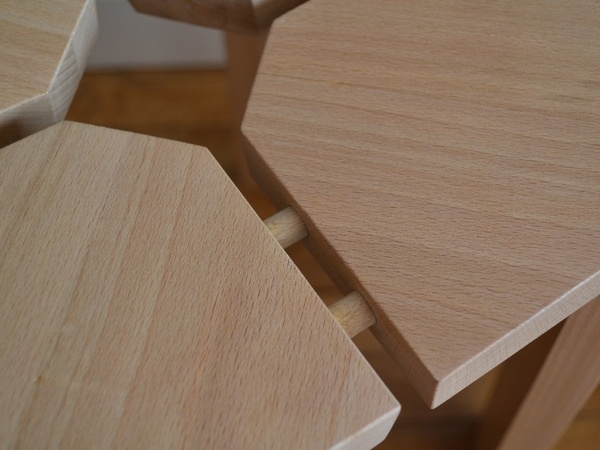

A contrario à Boris j'ai assemblé avec des tourillons car je ne possède pas la domino.
Malgré l'aspect peu robuste que renvoie les tourillons l'ensemble ne bouge pas.

Contenus associés

On en parle ici

Quentinarbre a publié la création "Tabouret quatre quarts".il y a 8 mois
Pierro


Bravo, belle reprise !

Zeloko


Haha ... intéressant ;)
Si ta fraise à tenonner fait 20,25mm, il aurait peut-être fallu que tu adaptes la largeur du pieds en conséquence. Tu n'aurais pas eu de trous.

Comment as-tu persé les trous de tourillons avec un angle ?

Quentinarbre


@pierro
Merci !

@zeloko
Oui mais je m'en suis aperçu qu'après avoir mis à largeur les pieds...
La prochaine il faudra des pieds de 60,75mm !

Les perçages à 5° sont réalisé avec la tourillonneuse Mafell DD40G
Mais j'aurai très bien pus utiliser une perceuse multibroche incliné à 5°

bene569


Bravo, détrompes toi , les assemblages à tourillons s'ils sont bien réalisés cela reste un des assemblages modernes des plus résistants !

Zeloko


Les perçages à 5° sont réalisé avec la tourillonneuse Mafell DD40G

Ok, je me disais qu'à la perceuse à colonne ça n'aurait pas été si précis.

Niouniou


@quentinarbre tu m'as l'air très bien équipé!!!

keke83


Depuis que j'ai vu ce tabouret je me suis posé la question de la solidité en fait.
Me dmande si il tient mes 120kg quand même?
Boris est un poid plume alors...

Si non c'est bien beau!

Keke

Zeloko


120kg, je sais pas, j'ai pas essayé ;)

niconathy


@zeloko Tu attrapes celui que tu vois le matin dans le miroir de la salle de bain, et hop, tu auras environ tes 120 kg avec toi. 😂😂😂
Sur la première photo, j'ai cru que c'était celui de zeloko. Bravo. Belle copie.

Zeloko


Tu attrapes celui que tu vois le matin dans le miroir de la salle de bain, et hop, tu auras environ tes 120 kg avec toi

A peine ...

keke83


Oui mais il est insaisissable et il me tire souvent la langue lol
Celui qui est toujours derrière moi à chaque fois qu'il y à du soleil non plus j'arrive pas à l'avoir...
Lol😆

sanglier

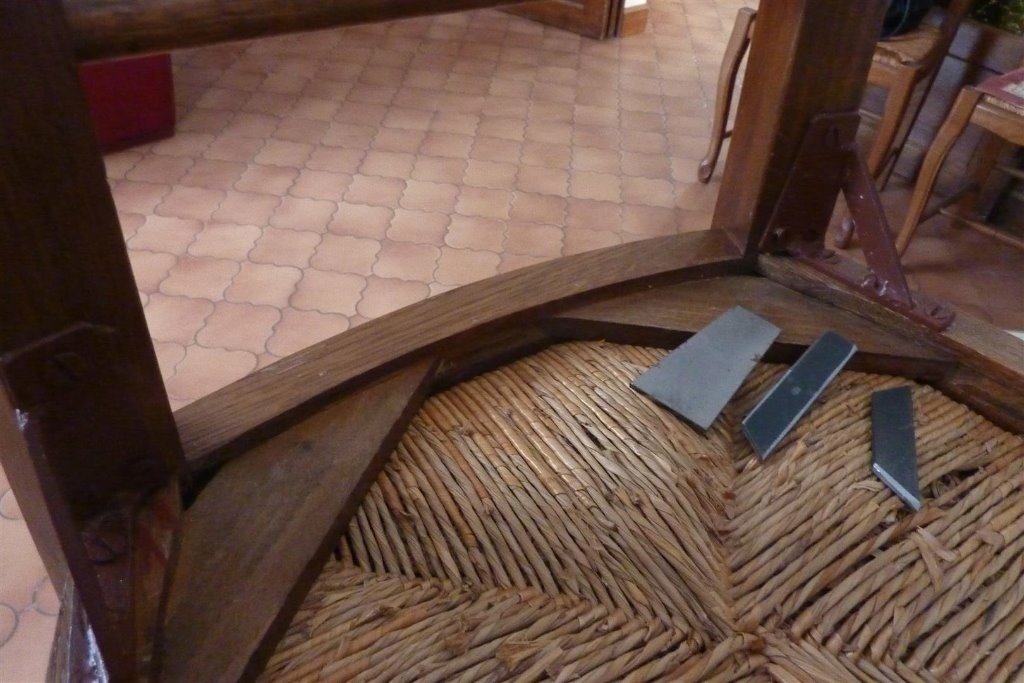

tres beau... mais cache une solidité mediocre ...je m'explique : la zône centrale de l'assise est coupée des deux tiers la ou le moment de flexion (voir definition sur googles) est le plus fort (pl²/8 en charge uniformément repartie ) les fibres hautes comprimées et les fibres basses tendues sont coupées ... c'est comme un linteau (voir googles) en bois(ou en beton ) ou on fait des entailles face à face basse et hautes : en B.T.P. ça casse c'est du calcul de resistance des matériaux flexion simple sans continuité ....un enfourchement ne tient pas le contreventement des entretoises avec de vrais tenons et mortaises renforcerais l'equerage ..... mes chaises avaient souffert d'efforts horizontaux j'ai remedié

Zeloko


Certes, c'est clairement moins solide qu'une structure contreventée de partout (surtout avec des équerres en métal).
Mais un tabouret n'est pas une chaise, la pression sur le dossier n'y est pas. Et ça change déjà pas mal la donne.

Après, il est clair que c'est pas le tabouret qui permet de se balancer sur 2 pieds. Il est clair aussi qu'au niveau de l'enfourchement c'est la colle qui tient tout.
En fait, je crois pas avoir conçu ce tabouret pour qu'il résiste à tout.
Les diverses personnes que j'ai pu voir se poser dessus (60 à 80kg) m'ont laisser voir qu'il est bien plus rigide que je l'aurais imaginé. Et l'inclinaison des pieds n'y est pas pour rien (ça tends vers une pyramide à base carrée : indéformable).

Gaëtan D

En tout cas vu le nombre d’inspirations réalisées à partir du tabouret de Zeloko, une chose est sûre: le style plaît !

cereus45


@quentinarbre Jolie réplique 👍
@zeloko oui bien plus solide qu'il paraît : Ma version "forestière" a été éprouvée à plus de 120 kg pendant de longues heures. Le principe de l'assise n'est pas tout à fait le même mais j'ai remplacé les enfourchements par de dominos. Passé 120 kg la largueur du fessier vient contrebalancer le moment de flexion.😊
Et ma version "atelier" me donne entière satisfaction pour mes 75kg: http://www.lairdubois.fr/creat...

keke83


Oui et la base de mon arrière train n'est pas indéformable lui😉
C'est le haut d'une pyramide à sommet rond lol.

keke

camema


Salut @quentinarbre belle réalisation! Je dispose également d'une tourilloneuse et je me demandais quelle diamètre de tourillon tu as utilisé? Merci d'avance pour ta réponse!

Quentinarbre


Salut @camema J'ai utilisé du 10mm mais il y a que 22mm en épaisseur si tu fait tout à 25mm on dois pouvoir mettre du 12.
