LeHLM

Desserte roulante

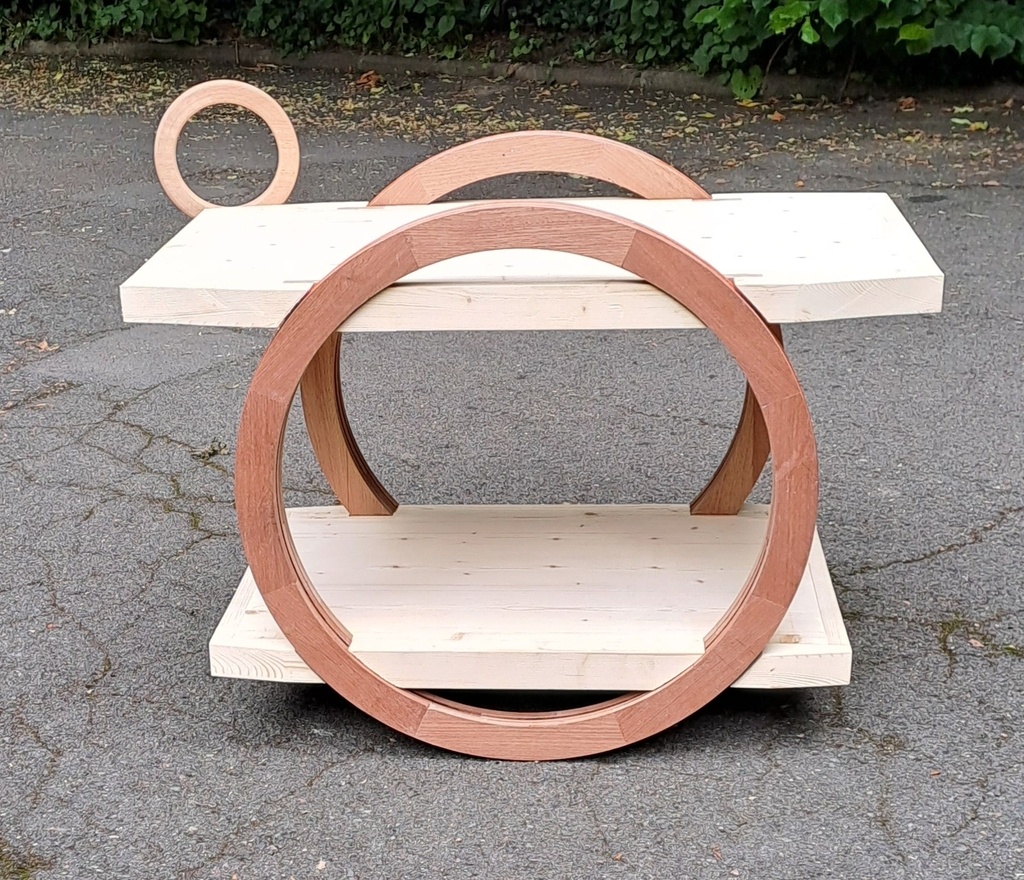

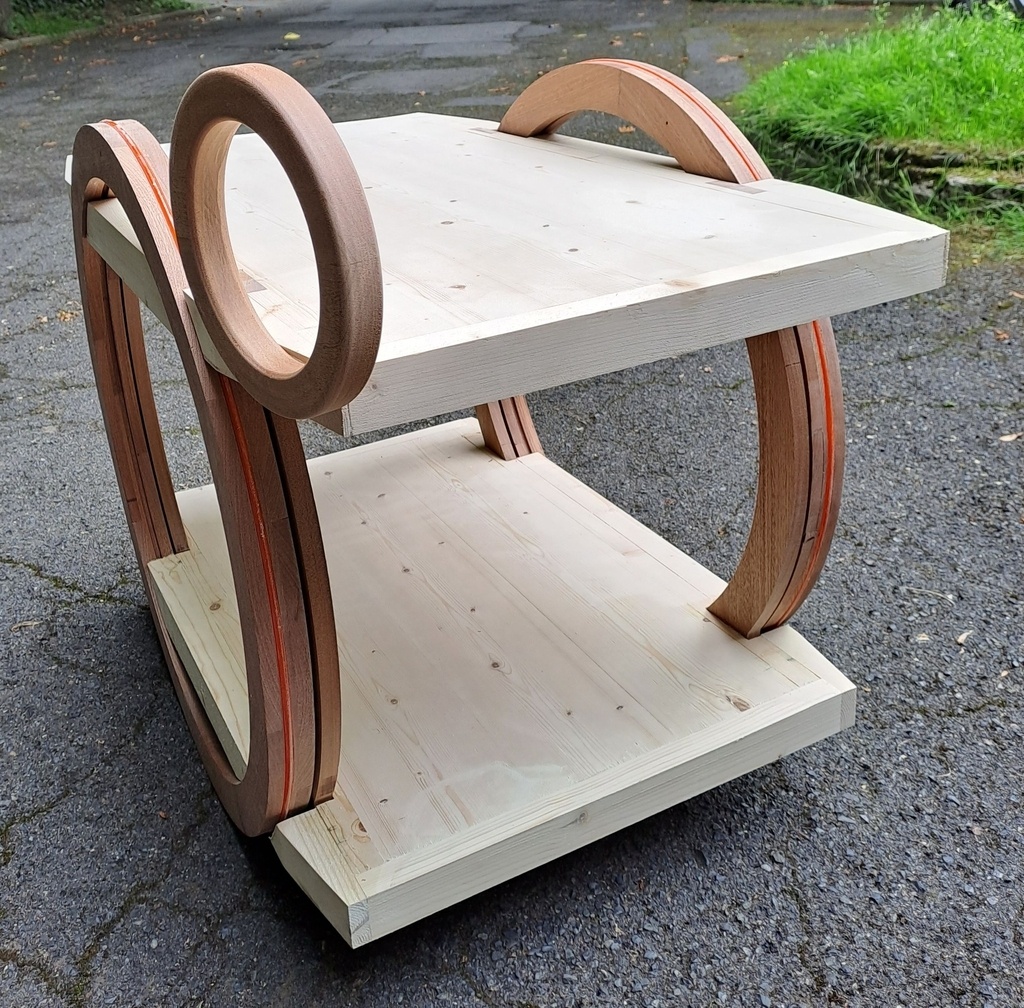

Prototype de desserte avec des roues sans axe pour le plaisir et le dessin.

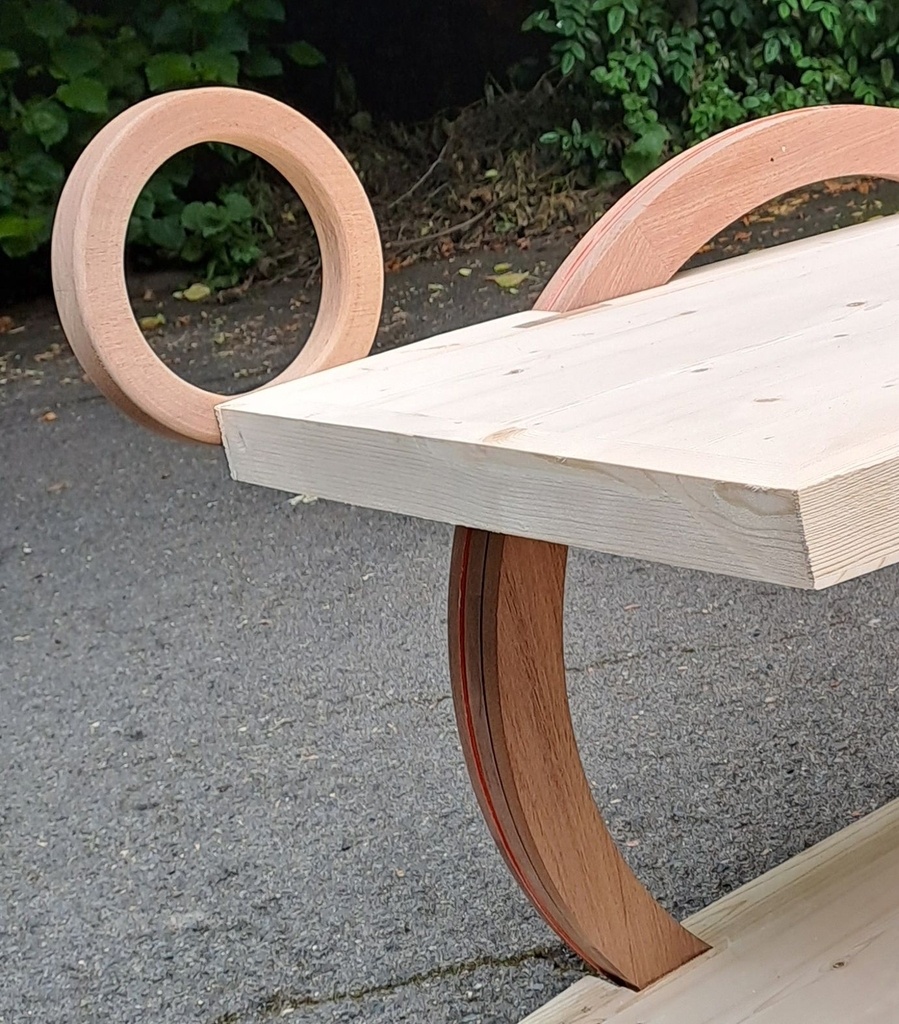

Une petite poignée pour pouvoir déplacer l'objet sans se baisser

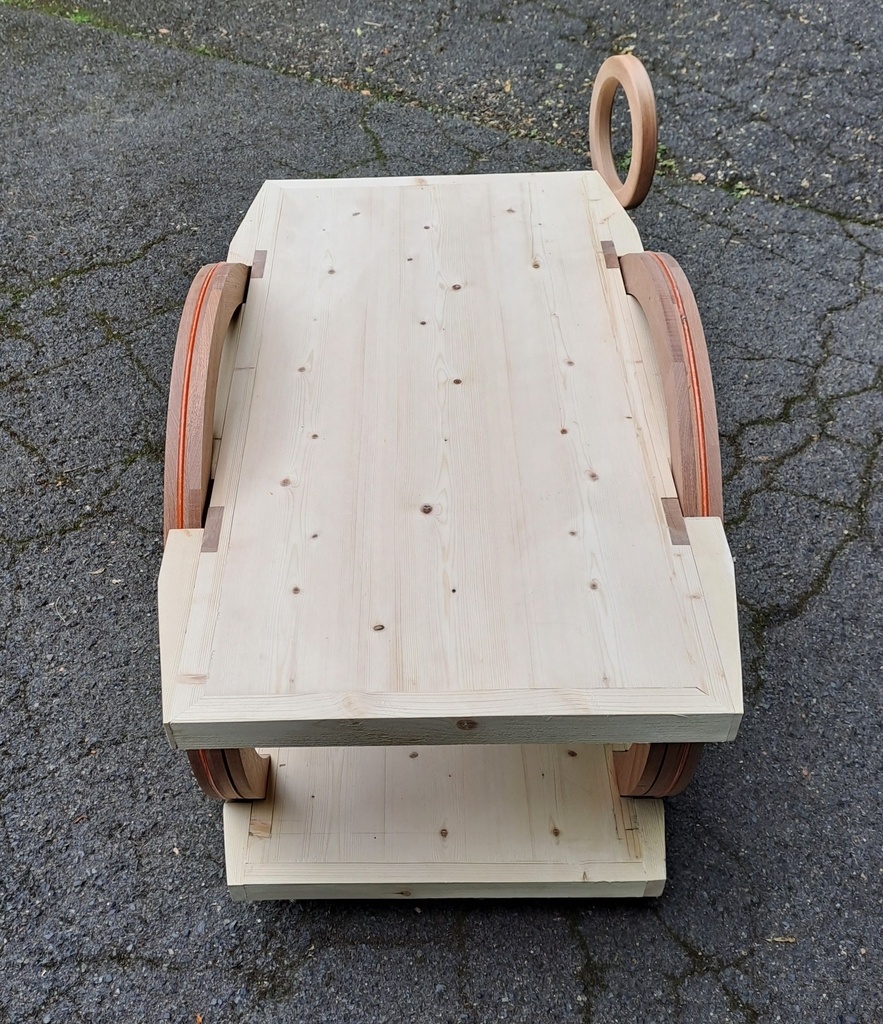

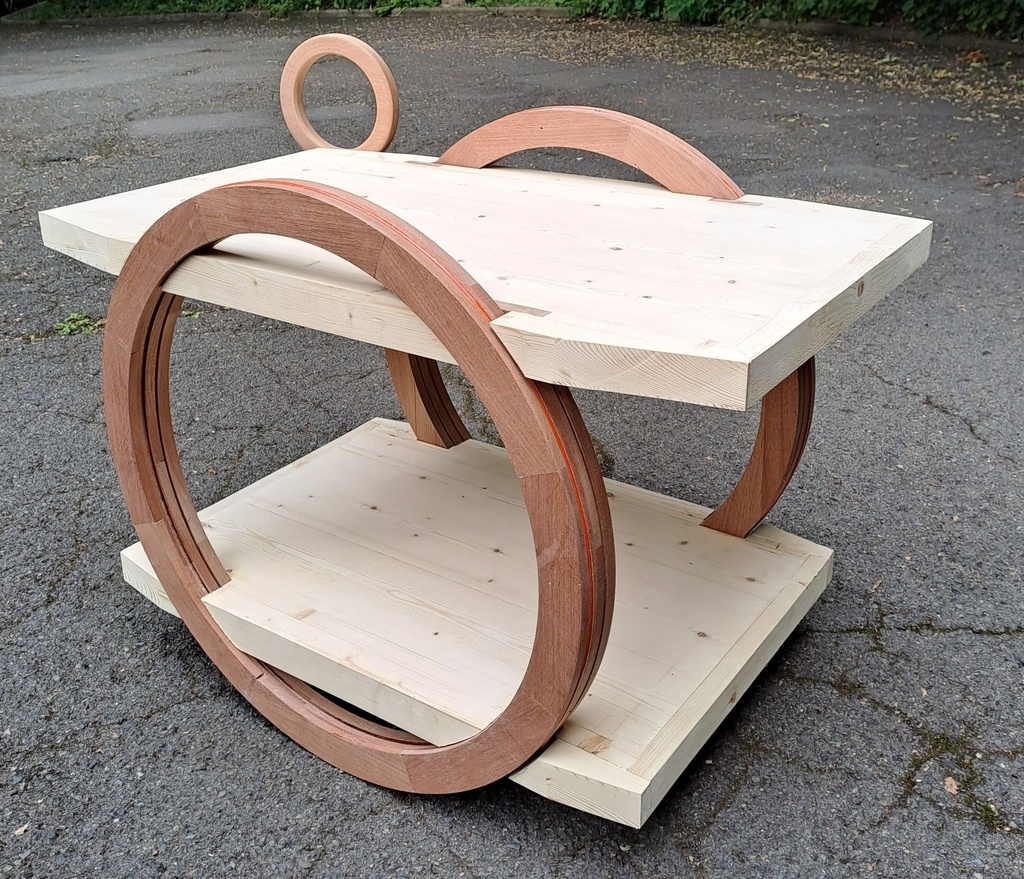

Les roues font 70cm de diamètre ce qui laisse deviner les autres dimensions.
Elles sont cerclées d'une fine courroie de polyuréthane pour que le bois ne soit pas en contact avec le sol.
Pour une fois je fais un petit pas à pas.
Merci à mes copains pour leur aide.

Mis à jour

Publications associées


Discussions

LeHLM a publié la création "Desserte roulante".
il y a 20 jours
christianjacques
( Modifié )

Comment tient-elle l'horizontale?

normandie

christianjacques il faut lire le pas a pas😇

christianjacques

Oui, je crois que j'ai envoyé ma question avant que le Pas à Pas n'apparaisse.

Ara

J'ai lu le pas à pas et je comprends comment ça tient debout et comment ça roule, mais je ne vois pas ce qui empêche les plateaux de s'incliner en avant ou en arrière (à part leur poids), donc qu'ils reviennent à une position stable, oui, mais y a-t-il autre chose pour que ça reste horizontal ?

En tout cas bravo pour ce proto !

LeHLM

Dans la pas à pas;

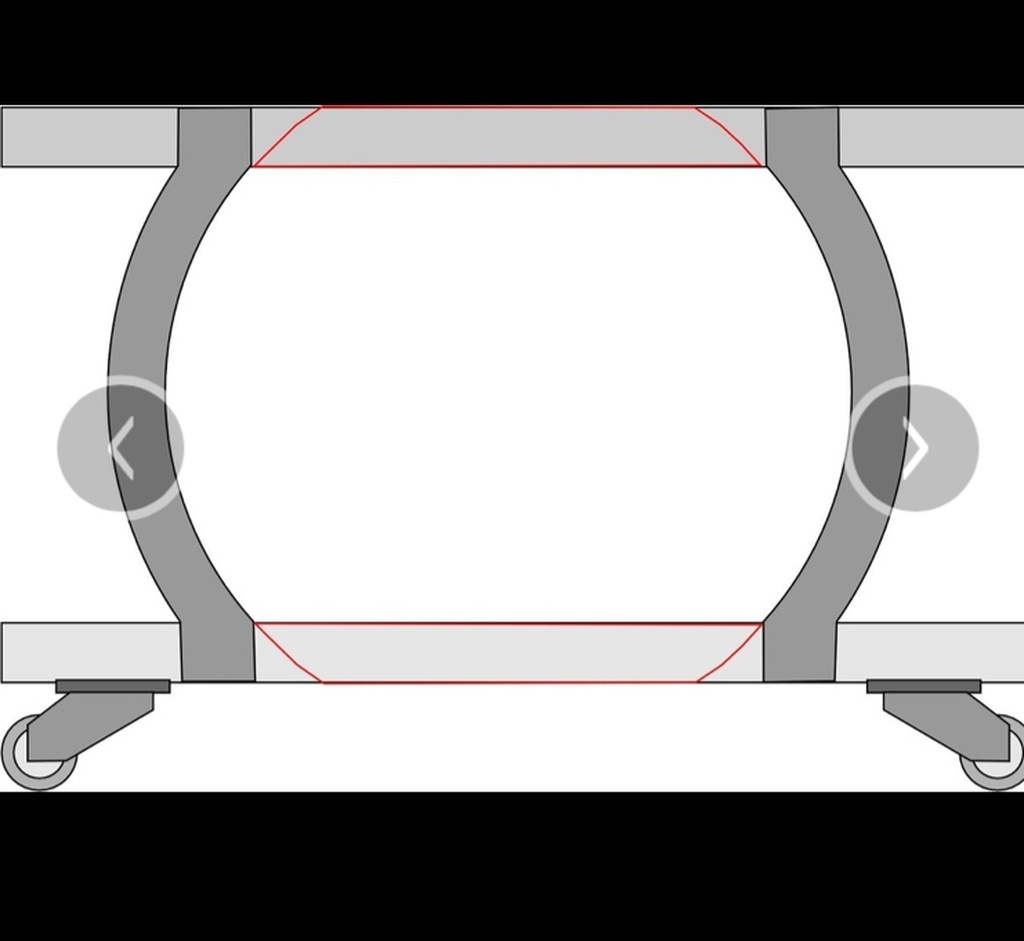

Deux roulettes articulées pour la stabilité sont fixées sous le plateau bas et ne sont volontairement pas visibles.

Ara

LeHLM oui j'ai lu, mais je ne vois pas en quoi cela empêche les plateaux de basculer si tu exerces une force verticale en bout de plateau (jusqu'à ce que celui du bas touche le sol)...

HAZO ébénisterie
( Modifié )

Ara je crois que même sans les grandes roues extérieures, la desserte est stable et roulante…

Ara

HAZO ébénisterie ah voilà ! En fait il ne faut pas lire le pas à pas, il fallait cliquer sur l'image (qui, en mode vignette était incomplète) !

Mystère éclairci, merci !

normandie

J aime beaucoup l idée 👍

Marco2b

Chapeau bas 👍👍

glaude

ah cela me plait bien comme idée! bravo

Bingo

J'ai envie de voir les roues tourner (les grosses) 🙃.

Chouette en tout cas !

Toumefair

Idée très originale ,j adore

Kentaro

Excellent, j'adore, comme toujours avec ce que tu fais...

labulle
( Modifié )

Superbe. Il m'a fallu le pas a pas pour comprendre le fonctionnement des roues. C'est un bel objet.
Les astuces techniques sont bien dissimuler, ça pousse la curiosité. Le fonctionnement est digne d'un tour de magie.

LeCongreDebout

Élégante et très originale, un grand bravo !

fab83

super astucieux !
j'imagine assez bien sa avec des matériaux un peu plus nobles et surtout des plateaux plus fin dans un bon resto sa aurait de gueule 😁

tazzon

Excellent, plein de bon sens et ça fait une super desserte originale. Félicitations !

glaude
( Modifié )

Bonjour LeHLM
Je regarde attentivement ta création et elle me suscite quelles questions.,

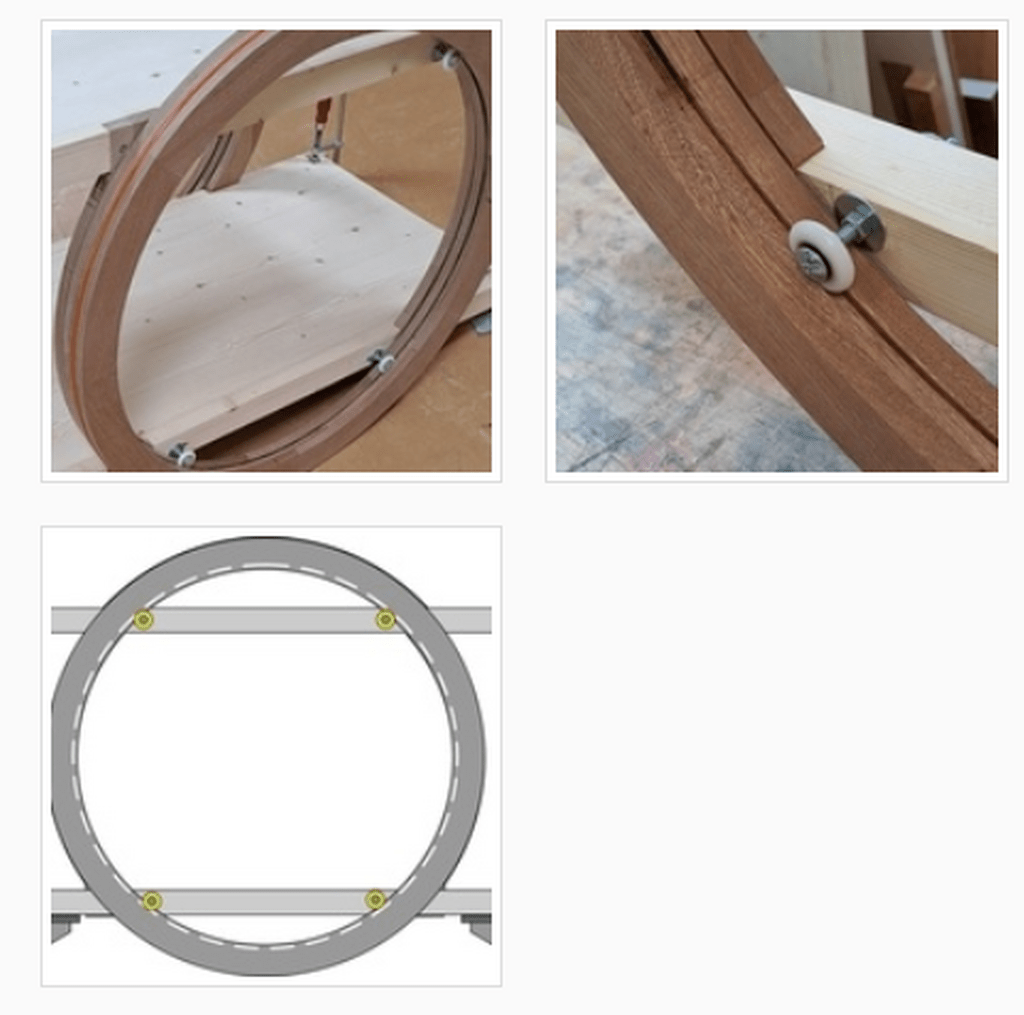

Pour régler tes roulettes de douche, il faut qu'elles soient montées sur excentrique?
Le bois périphérique des plateaux, celui qui cache les roulettes, est amovible je suppose? comment tient 'il . Dans ce cas tu n'as pas un joint trop important, à sa jonction avec les plateaux?
par avance merci bien pour tes éclairages.

LeHLM

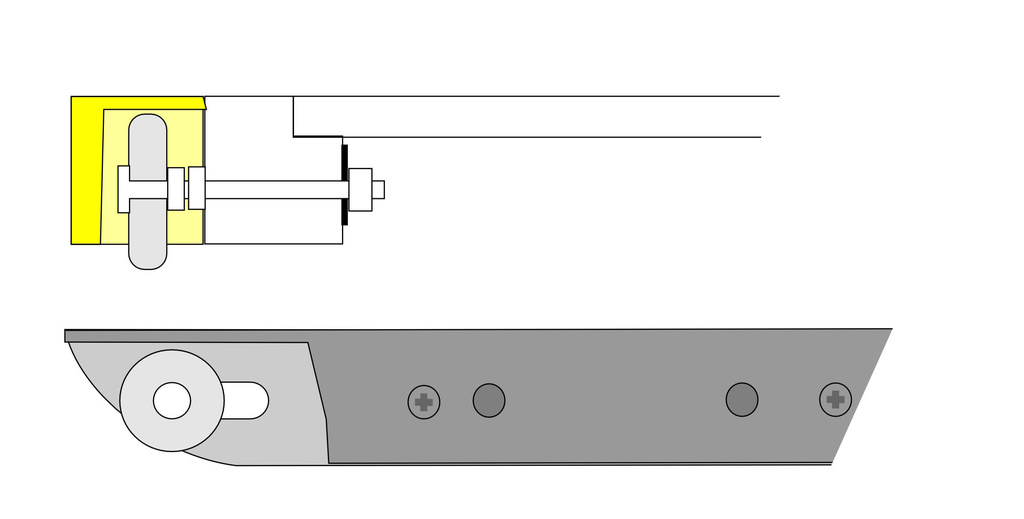

Les plateaux sont très minces (12mm),le contour fait 40x40mm ce qui permet de faire des fixations sous les plateaux (petit schéma rapide) et de masquer les roulettes,
le réglage des roulettes se fait latéralement sur moins d'un cm.
Les caches sont vissés contre les plateaux avec des tourillons de guidage.
Il s'agit d'un prototype, les vis et les boulons sont visibles sous les plateaux.
