Mécanique de réglage de hauteur de lame de scie sur table DIY


Je me suis fais il y a quelques semaines une scie sur table en modifiant ma scie circulaire.
Malheureusement, le serrage rapide d'origine du réglage de hauteur de lame de la scie m'a laissé tomber cette semaine.
Du coup en fouillant un peu dans l'atelier et dans ma tête, j'ai retrouvé une tige filetée M16 qui traînait par là.

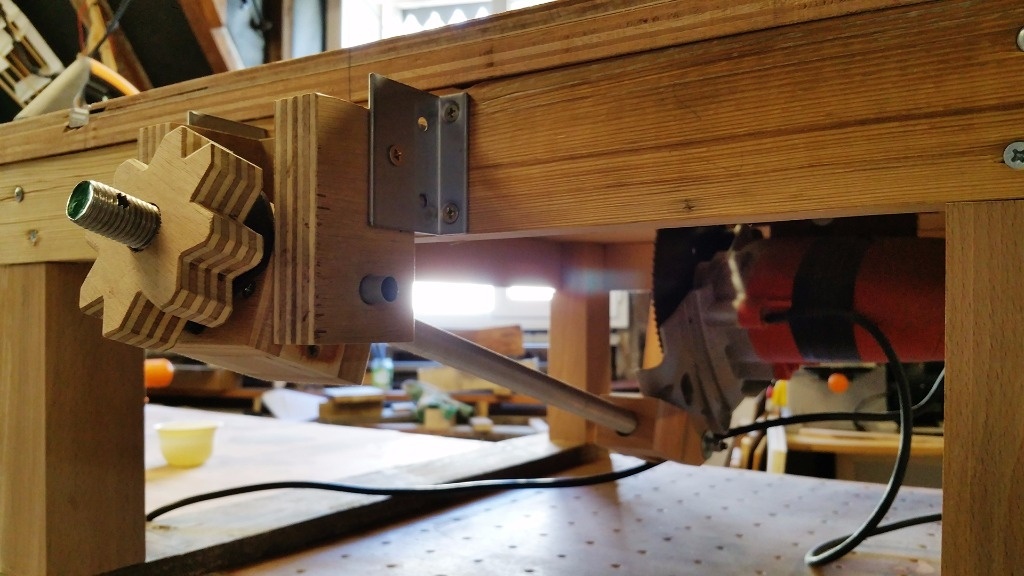

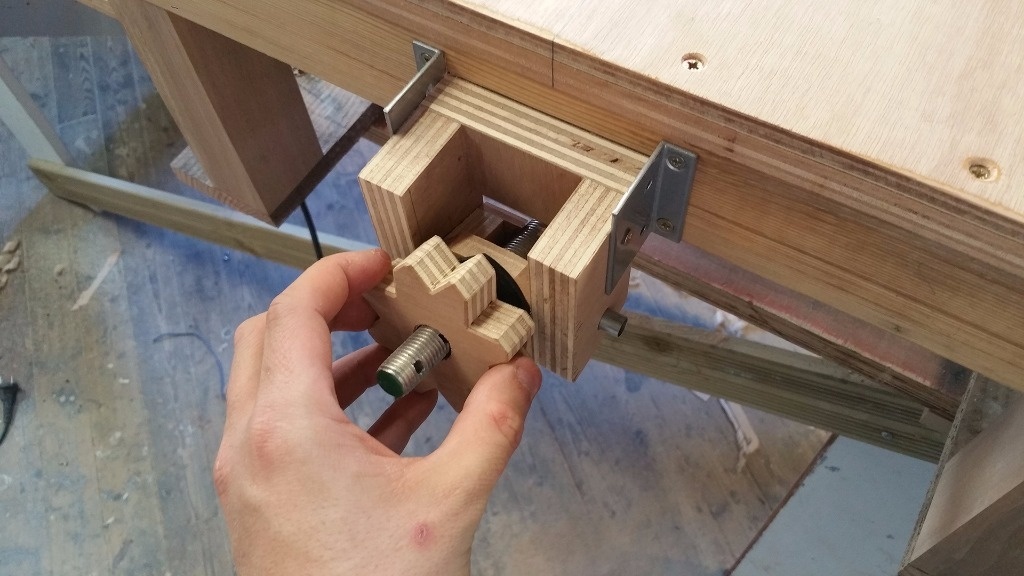

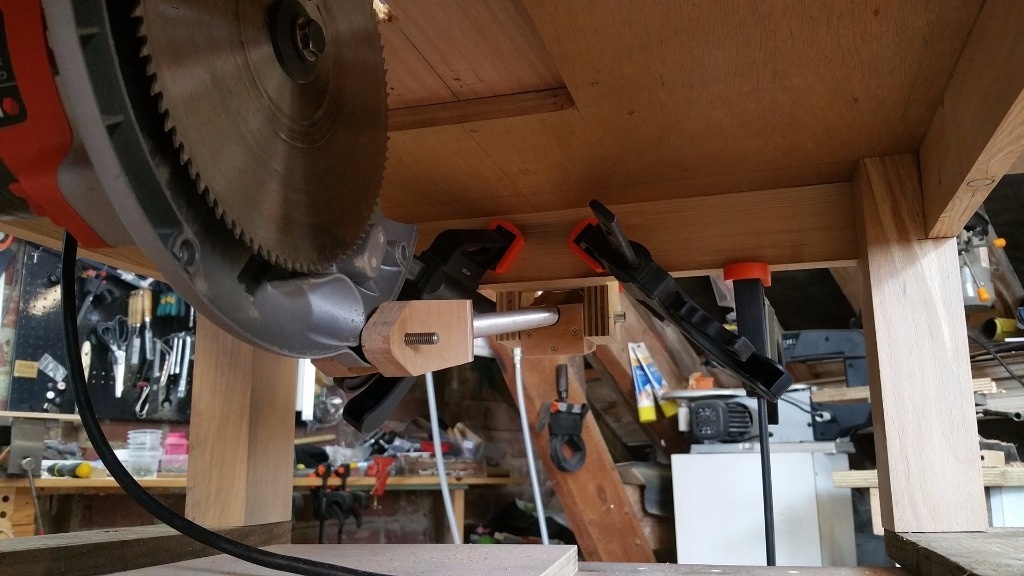

Quelques bout de bois, de chute de CTP, et voici le nouveau réglage de hauteur de lame pour la table.

Le hic, c'est qu'il est à l'arrière de la table, ce n'est pas optimal, mais vu sa position dans mon atelier, j'y ai quand même facilement accès.

Mis à jour

Discussions

TipausteWoodWorking  a publié la création "Mécanique de réglage de hauteur de lame de scie sur table DIY".
il y a 7 ans
Vic66
( Modifié )

Bravo, le système est très bien pensé.
Mais je me posais la question de savoir si en utilisation la machine est-elle soutenue assez fermement pour éviter que ça bouge ou que ça vibre?

TipausteWoodWorking
( Modifié )

Oui Vic, j'ai fait quelques test et ça ne bronche pas.
Le plus gros que j'ai coupé hier pour la mise au point était du 23mm
J'ai ajouté un second écrou sur la tige filetée sous la table qui permet de verrouiller la position.

Aujourd’hui je dois mettre en place et régler mon guide parallèle, j'ai dû l'agrandir un peu...

Vic66
( Modifié )

ok merci...
On attends alors les photos de ton guide // agrandi ;)
une dernière question, tu comptes laisser les équerres métalliques? ce serait plus esthétique de fixer directement le système à la table (vissé par l'intérieur) non?
Mais bon, le plus important pour un outil est sa fonctionnalité!!
encore Bravo

niconathy
( Modifié )

Très ingénieux et précis comme système de monte et baisse. Attention toute fois à ne pas mettre la main dessous pour un reglage rapide avec la machine en route. Il y a un gros risque pour les doigts. A moins que tu n'es prévu un cache.
Tu as modifié le carter de la machine de base?

TipausteWoodWorking
( Modifié )

Je n'ai pas prévu de carter sur le dessous.
Pour celui de la scie, non je me suis repris sur des trous existant, pas de modif, juste retiré la partie qui ne me servait pas.

Pitchployd
( Modifié )

Bonjour , en plein projet de scie sur table je me demander en enlevant le carter de la scie circulaire n'est ce pas dangereux ? Et avez vous gagné beaucoup en hauteur de coupe en passant un diamètre de lame plus grande ? la puissance de la scie reste elle la meme ? Désoler de déterrer un peu le sujet mais étant novice en la matière je me pose pas mal de question , en tout cas super boulot pour la table et ces réglages :)

niconathy
( Modifié )

Un simple panneau fixé à la table suffirait à réduire énormément le risque de blessure. Un simple réflexe pour monter ta lame plus vite sans l'arrêter de tourner, et HOP! Un doigt en moins. Avoir une lame qui tourne librement sans protection, je te dis attention.

keke83
( Modifié )

Très ingénieux j'aime beaucoup!
(Pour tes doigts c'est toi qui voit)

Keke

Didier
( Modifié )

Beau boulot.
Je rejoins niconathy , un carénage serait le bienvenu.
Il pourrait aussi servir à capter les poussières.
As-tu prévu un insert au dessus pour être au plus près de la lame pour arrêter les petites chutes et améliorer la qualité de la coupe ?

ecto1
( Modifié )

bien vu, bravo.

bernardrebout
( Modifié )

Bien vu, j'ai l'impression que tu peux gagner encore un peu de hauteur de lame en découpant le carter de ta scie et éliminant uniquement tout ce qui touche la table inutilement.
Ensuite fait toi un carénage en dessous pour capter les poussières surtout si tu scies du chêne ou des panneaux

Philtar

Bonjour,
Tout nouveau dans le groupe j'y suis arrivé en recherchant le moyen de régler la hauteur de coupe de ma scie circulaire montée sur table. Je suis particulièrement intéressé par le système "Mécanique de réglage de hauteur de lame de scie sur table DIY" de Tipauste Woodworking. Comment faire pour visionner la vidéo Youtube à laquelle je n'ai pas accès ( vidéo privée)? -a t-il un plan disponible ??
Merci d'avance pour les réponses.
