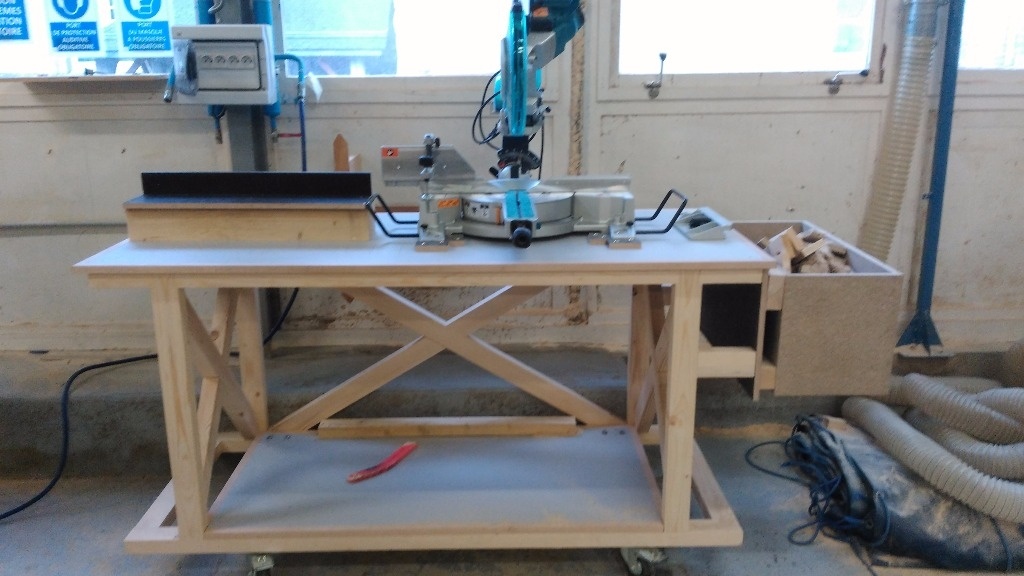

Chariot pour pendulaire


J'ai conçu et réalisé ce chariot pour l'atelier du centre de formation des apprentis menuisiers et charpentiers des Compagnons du Devoirs de Rennes lors d'une de mes périodes de stage d'une durée de 15 jours.

Le chariot devait devait remplir plusieurs fonctions, il devait être solide, disposer d'un espace de stockage en dessous, être équipé d'un bac à chutes amovible.

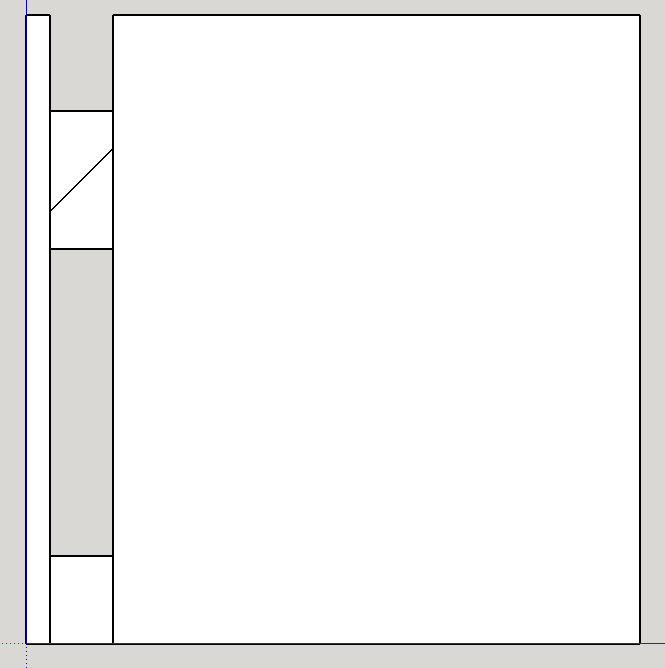

J'ai tout d'abord commencé par réaliser les plans sur papier et proposer différentes versions aux formateurs.

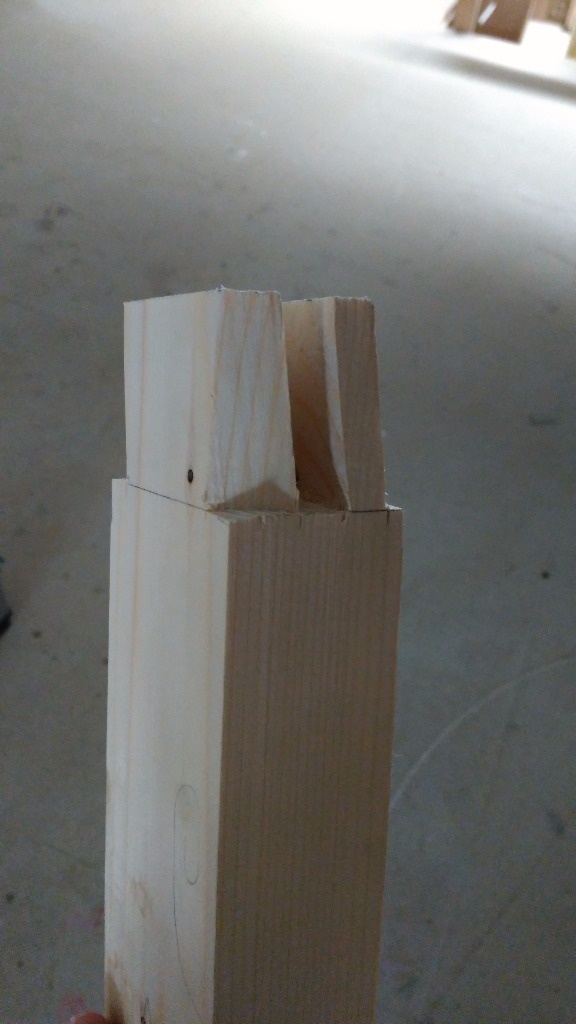

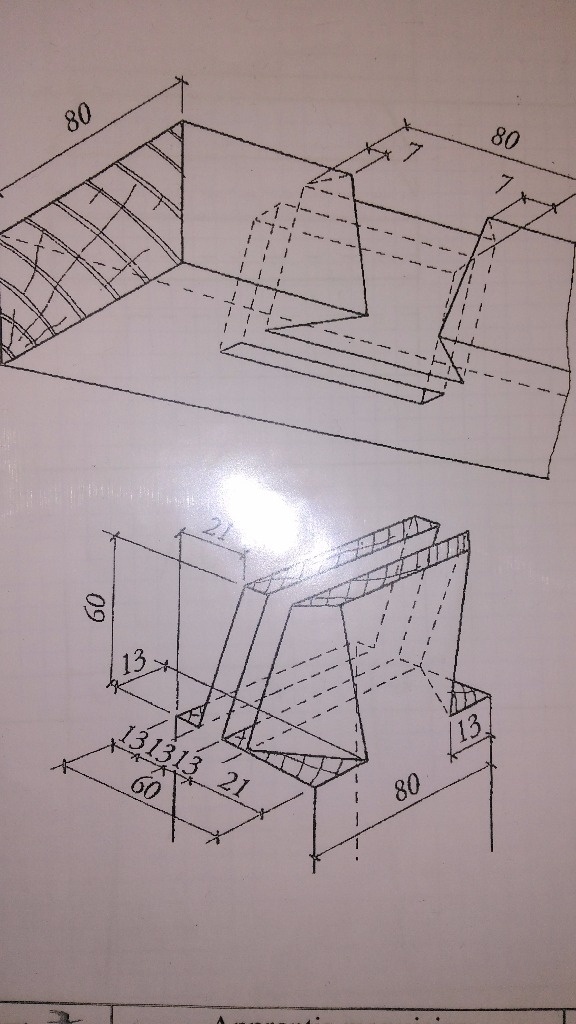

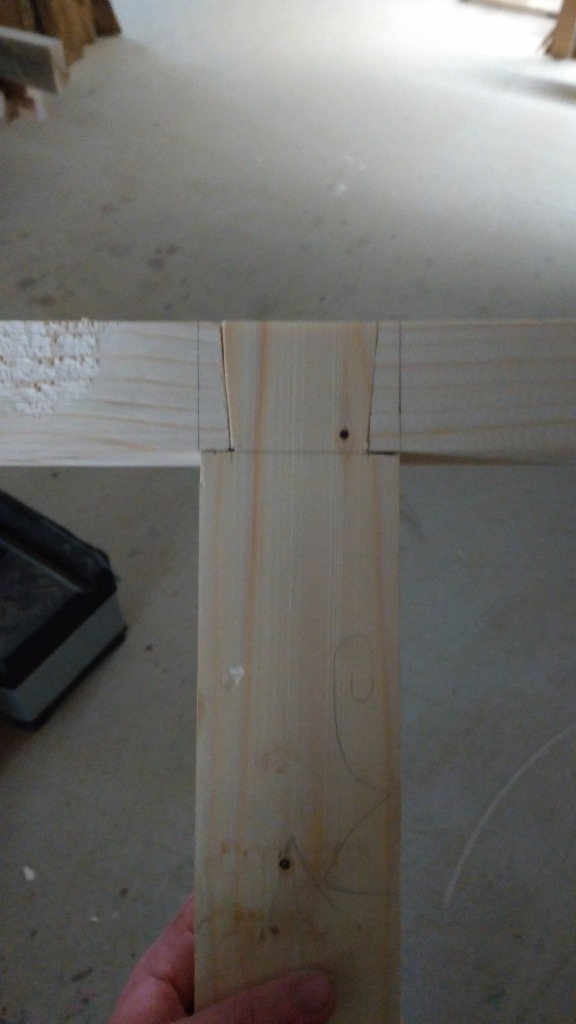

Je me suis ensuite entrainé à réaliser l'assemblage traditionnel du piétement d'établi dans du sapin.

Puis je me suis attaqué à la fabrication du chariot sur lequel j'ai réalisé 2 piétements d'établi sur les pieds de la face ouverte du chariot. Puis j'ai réalisé tous les autres assemblages en tenons mortaise.

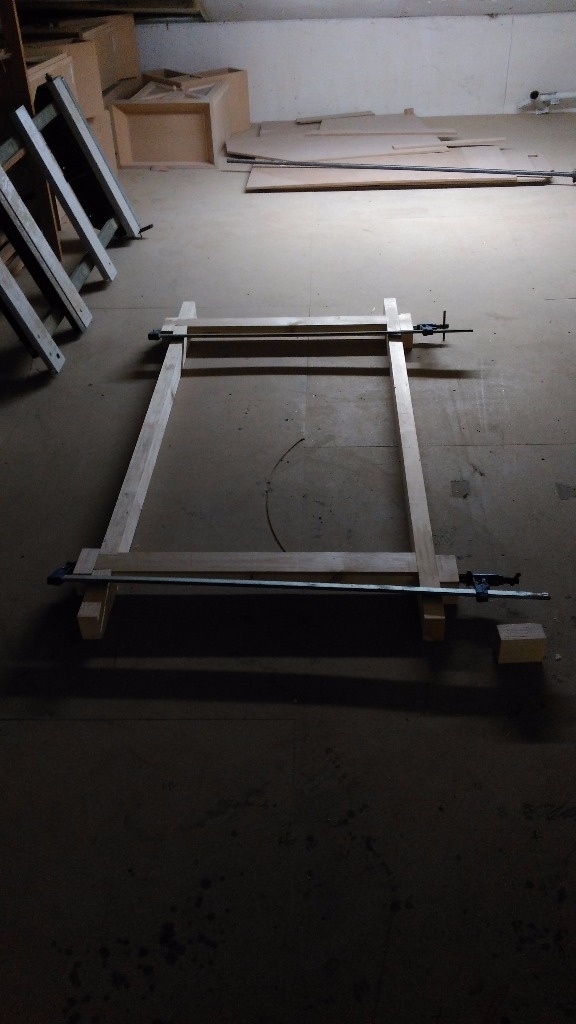

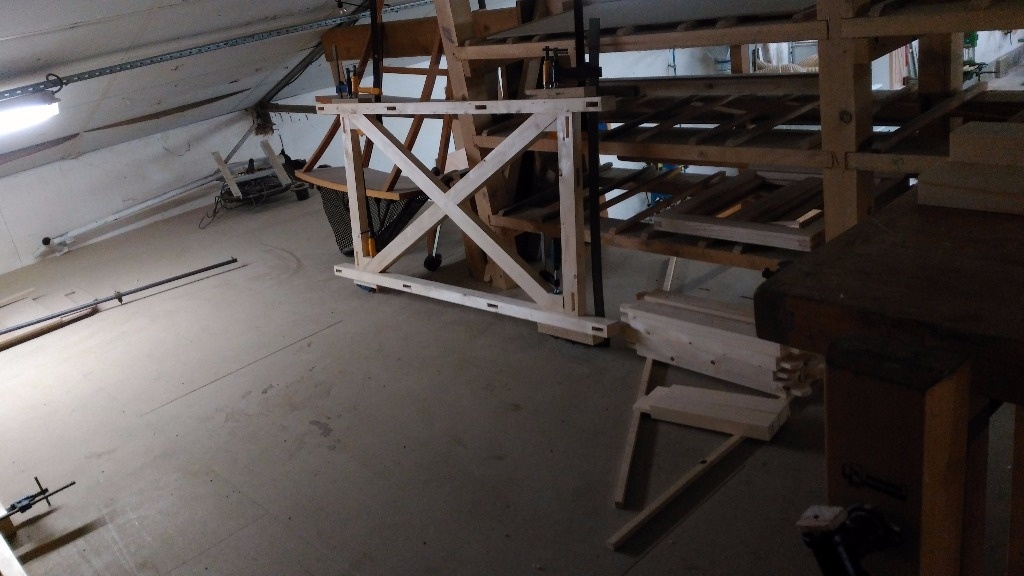

Ensuite, j'ai collé la face avant et la face arrière qui contient une croix de saint André.

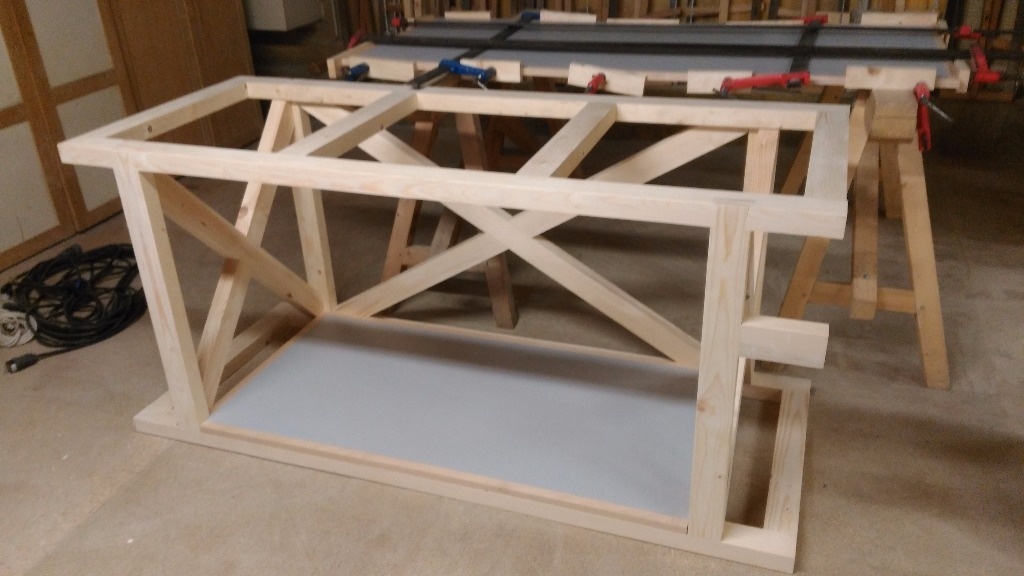

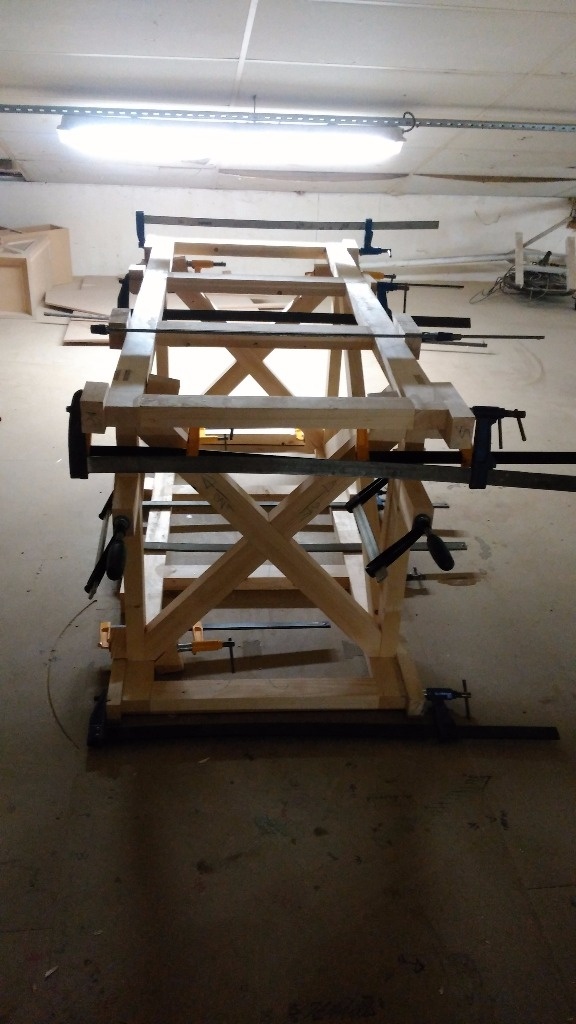

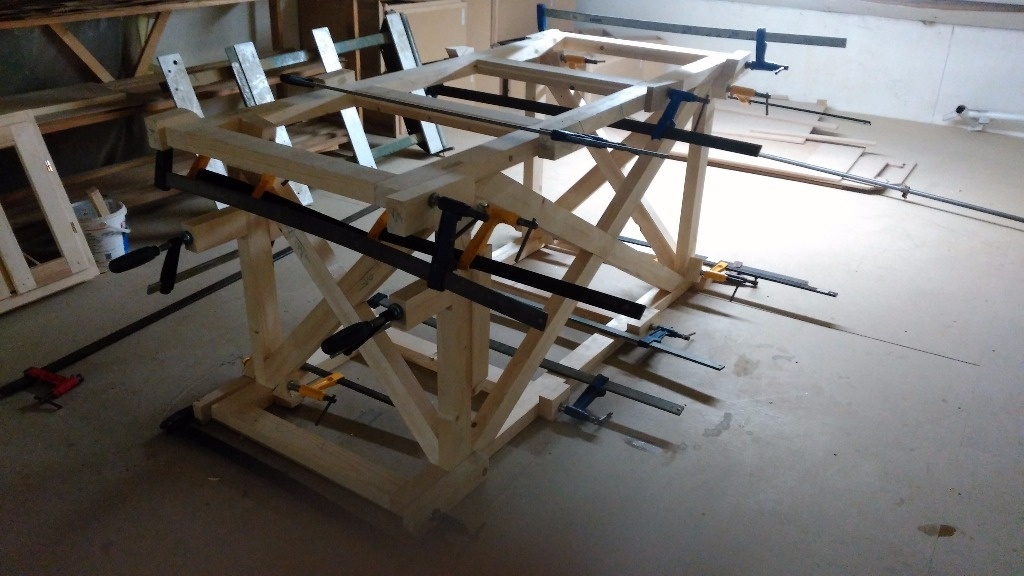

Puis j'ai assemblé les faces avant et arrière qui sont reliées par 8 traverses horizontale et 2 croix de saint andré au niveau des pieds.

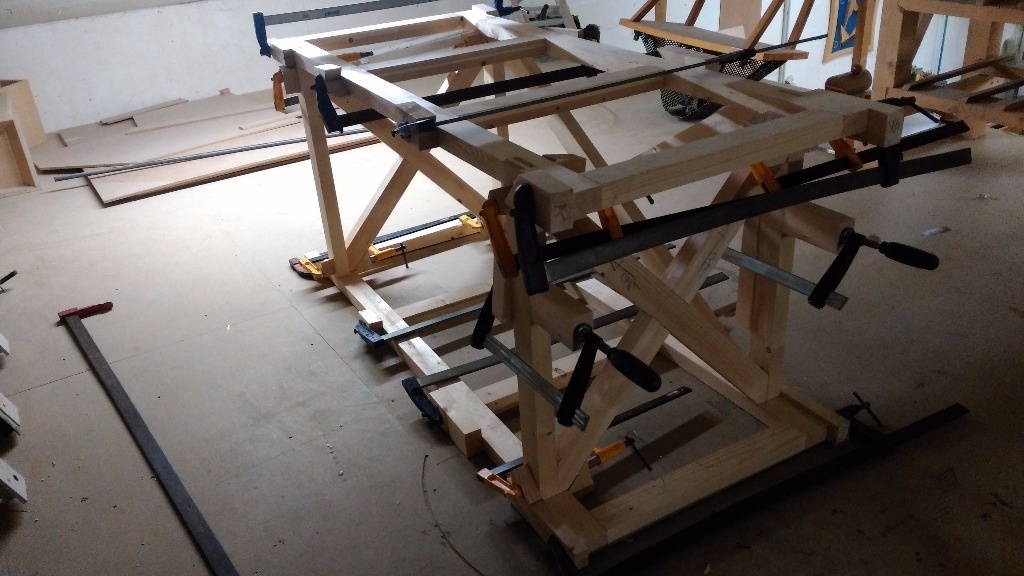

Autant dire qu'il fallait quelques serre joint et un bon coup de main pour le collage.

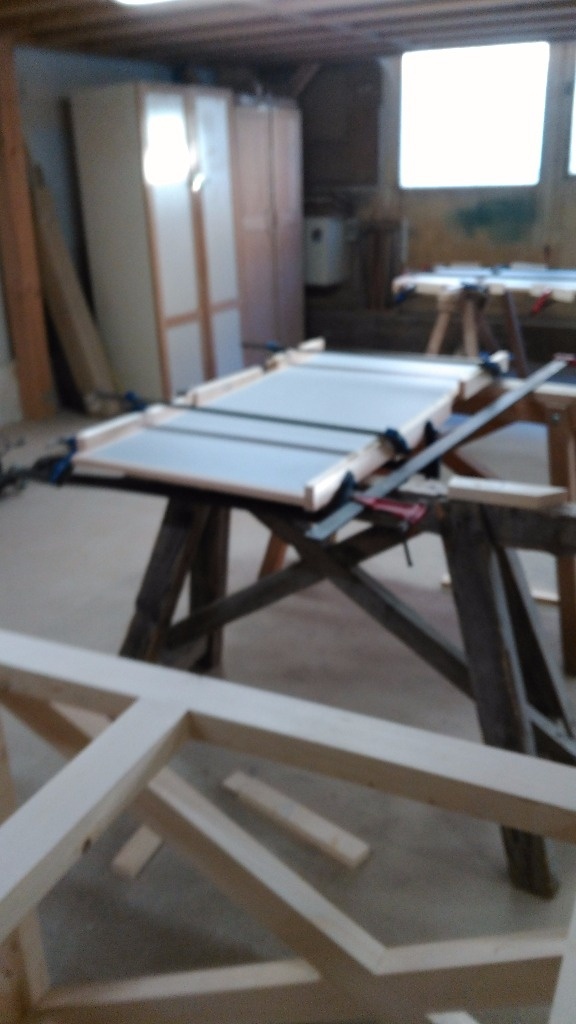

Les panneaux du dessus et du dessous sont en mélaminé de 19 mm avec une alèse en hêtre assemblée en rainure languette

Le bac à chute est également réalisé en mélaminé et est assemblé à coupe d'onglet et rainure languette pour le fond.
un système de clé permet de le rendre amovible.


Discussions

Matthieudesbois  a publié la création "Chariot pour pendulaire".
il y a 7 ans
Gaspar
( Modifié )

En tout cas ça l'air drôlement solide. Belle réalisation

jeanco77
( Modifié )

avant un collage pareil, on prend toujours la météo, et en cas d'orage on annule (la foudre ça ne pardonne pas !)

Je sens que je vais m'en inspirer pour la mienne. Merci pour le partage.

Vic66
( Modifié )

Bravo! très belle réalisation!!!

Niouniou
( Modifié )

Pourquoi ton plateau du bas est plus large que tes pieds ? Pour éviter d'avoir tous tes assemblages au même endroit ?

Matthieudesbois
( Modifié )

Je ne vois pas ce que tu veut dire. Le plateau du bas vient entre les pieds avant et arriere et entre les deux croix sur les cotés. Il est a fleur des pieds de devant

Niouniou
( Modifié )

Plus long,je voulais dire, pardon il dépasse à gauche et à droite de tes pieds

Matthieudesbois
( Modifié )

Effectivement la structure est plus longue que le panneau c'etait pour ne pas avoir a faire de decoupe dans le panneau a cause des croix

FMJ
( Modifié )

La structure est faite en hêtre ? En tout cas beau boulot. Un chariot qui devrait durer quelques générations !

Matthieudesbois
( Modifié )

Non la structure est en sapin et les alèses des panneaux sont en hetre

Boris Beaulant
( Modifié )

Beau travail ! C'est vrai que je me suis posé la même question de Niouniou sur le fait que ça dépasse des pieds en bas. Du coup, j'aurais bien vu les roulettes au plus large, dans les coins.

ecto1
( Modifié )

très joli travail, félicitation.
