Bonsoir,

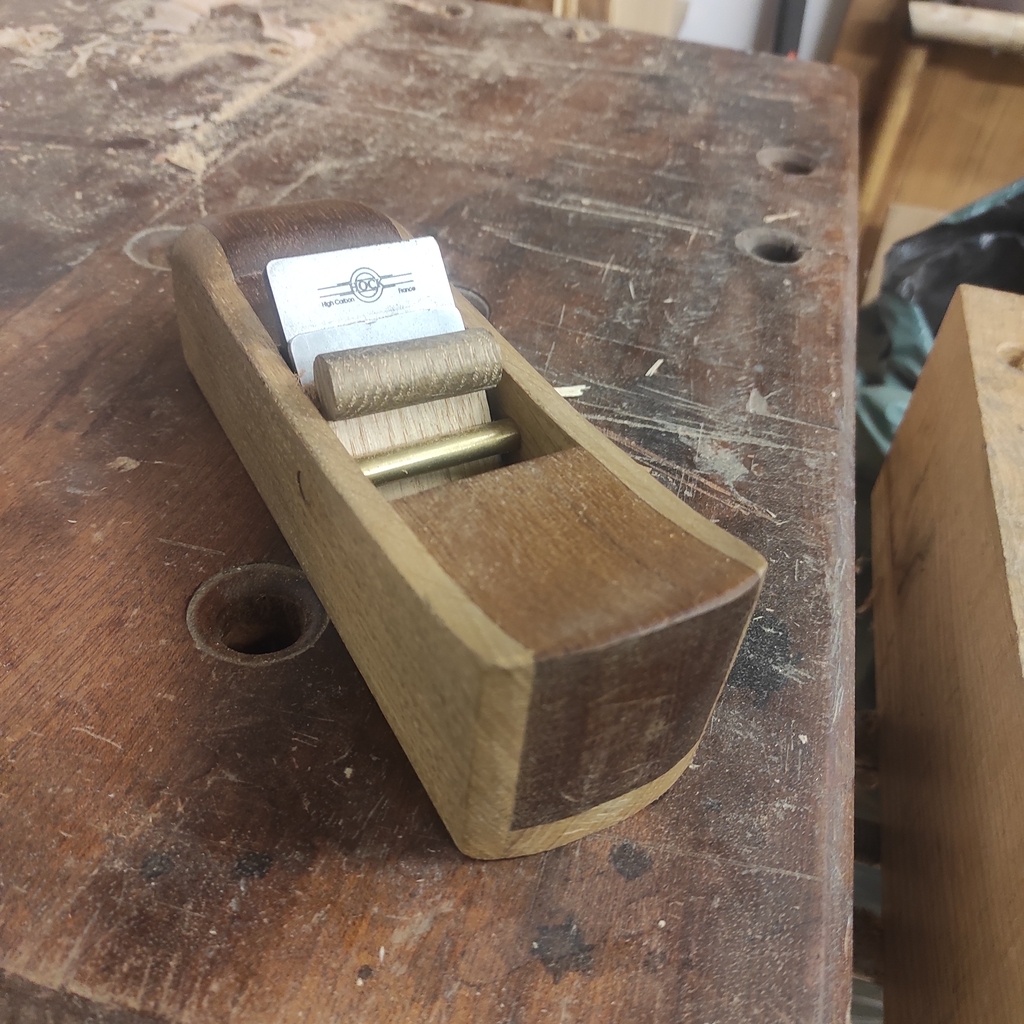

Inspiré par la récente série de vidéos de Tom Fidgen sur la fabrication d'un rabot type Krenov (post trouvaille) j'ai décidé de me lancer avec un fût que l'on m'a donné il y a quelques années (du Sipo il me semble).
Toutes les opérations ont été réalisées avec des outils à main.
Merci à dneis pour son pas à pas détaillé qui m'a bien aidé, notamment pour la géométrie de l'embouchure.

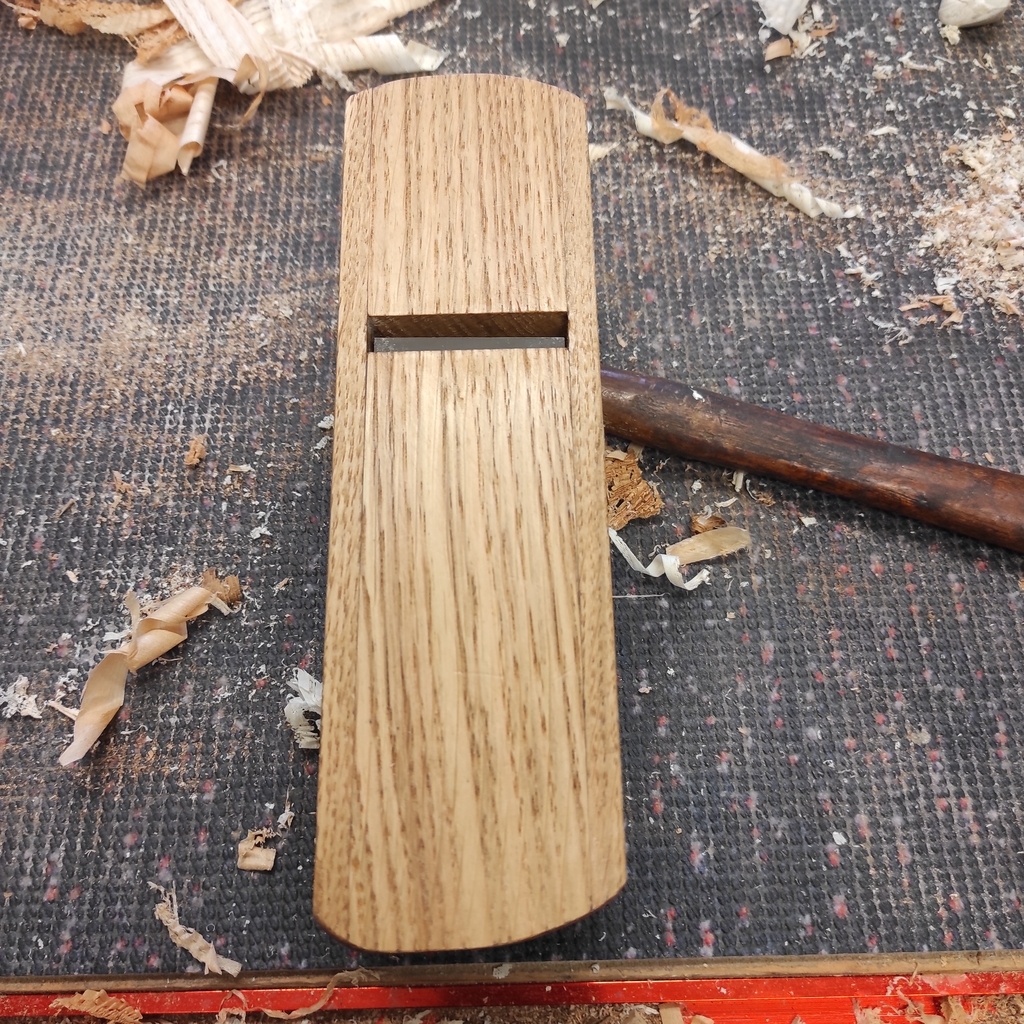

La semelle rapportée, les flancs et le coin sont en chêne.

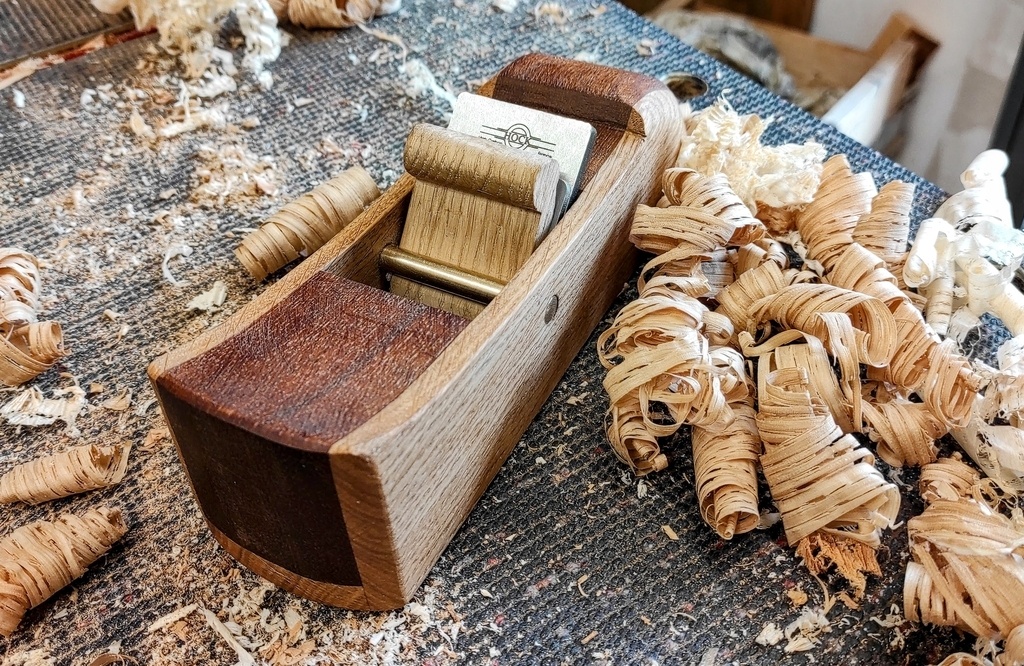

La lame vient de chez Hock tools, l'axe est en laiton avec un méplat limé.
La taille de la lumière est de ~1.2mm.

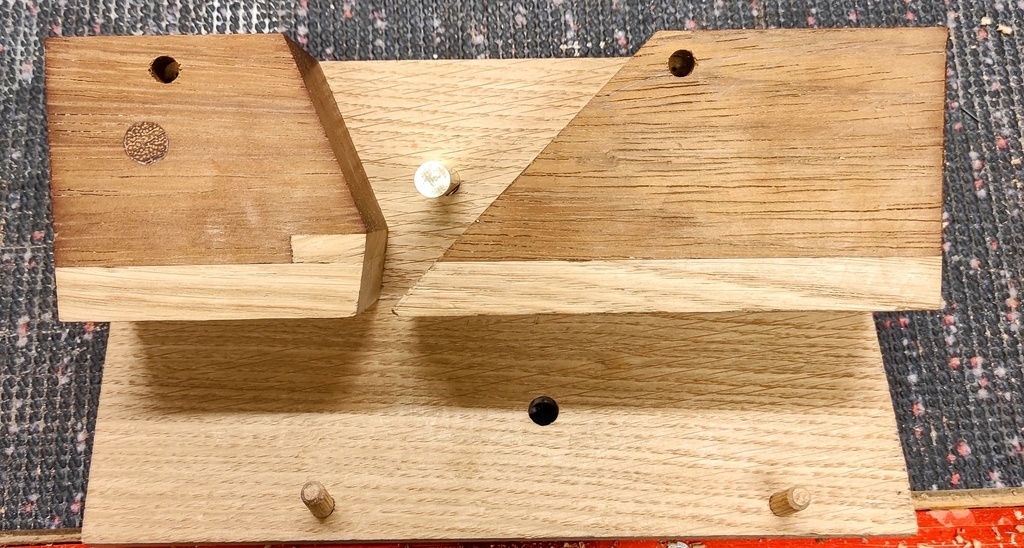

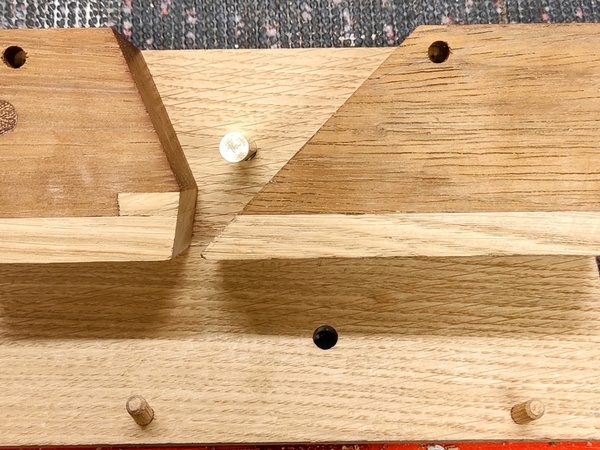

Constitution du rabot avant collage.

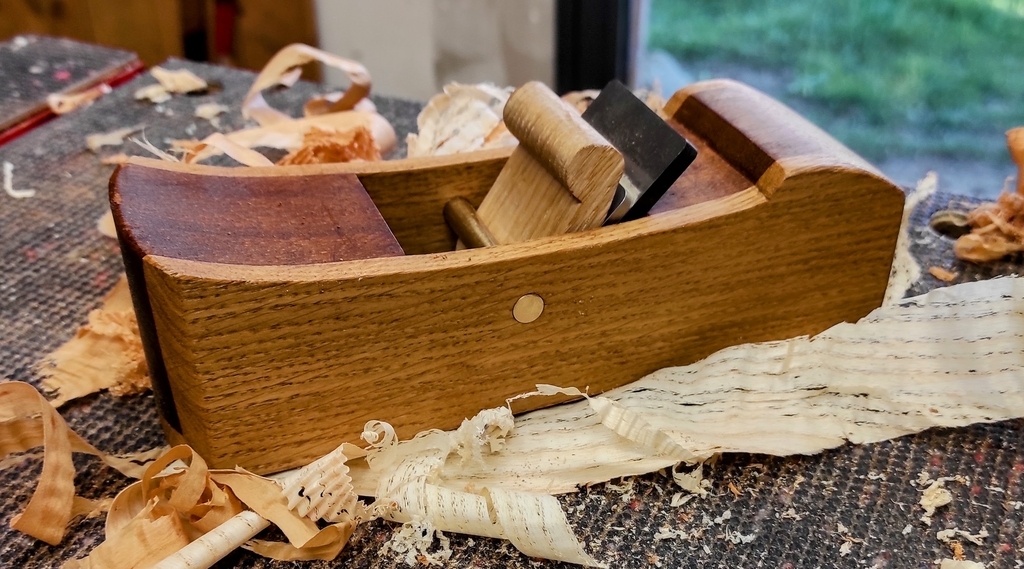

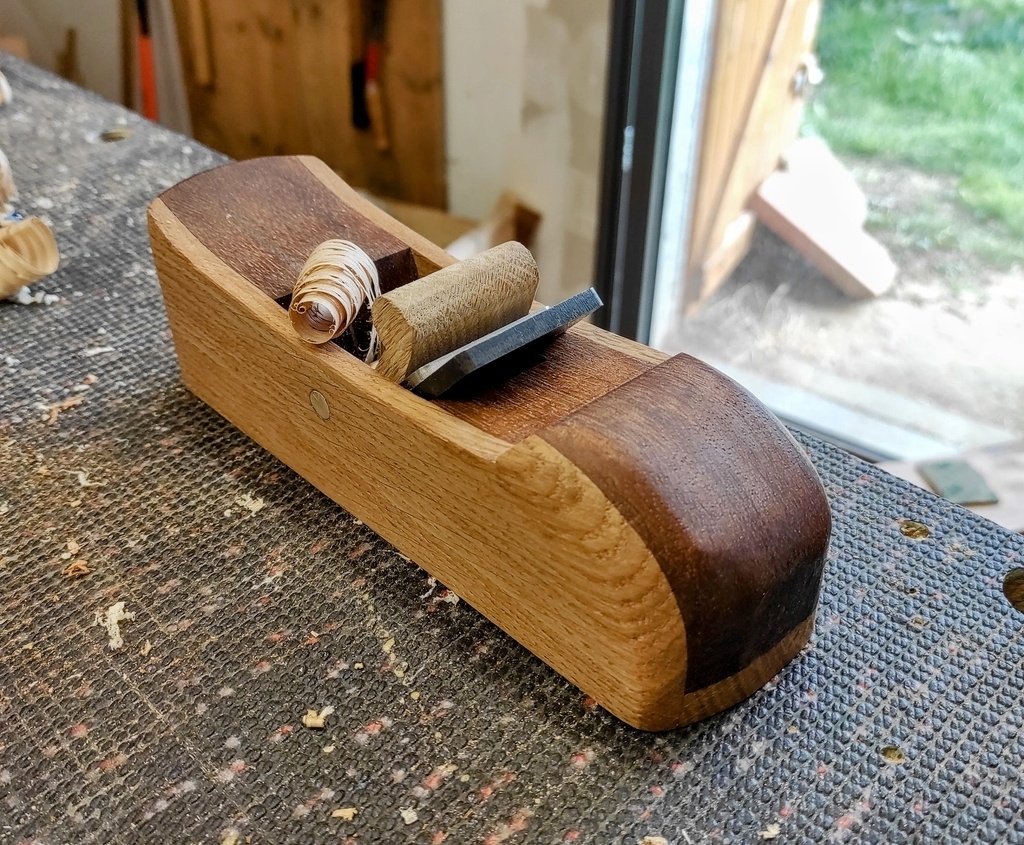

Cela change des rabots en fonte et c'est très agréable à utiliser quand on a compris la gestuelle.
Mon numéro 4 peut commencer à se faire du soucis...
Merci de m'avoir lu!
Publications associées
2 retours d'expérience
Retour d'expérience sur l'utilisation de ce rabot depuis 9 mois.
S'agissant de mon premier en bois, l'apprentissage de la méthode de réglage additionné aux différents problèmes de réalisation m'ont frustré quelques fois.
J'ai pu en diagnostiquer une partie grâce à ce livre L’art du rabot en bois: Fabrication · Réglage · Maîtrise
1/Géométrie du coin
Le coin a du être modifié car il:
- était trop long et perturbait la sortie des copeaux (bourrage).
- était trop épais, rendant difficile le réglage de la passe.
- avait une pente trop prononcée et pouvait faire remonter le fer pendant le rabotage.
2/Planéité de la semelle, impossible de produire de fin copeaux (bof pour un rabot à replanir):
- la semelle a été rectifiée de nouveau (papier à poncer sur marbre) avec le groupe de coupe en place serré et non affleurant.
- suivant les conseils des commentaires et de ce livre
Les rabots. Histoire, Technique, Typologie, Collection (merci Etienne Desthuilliers); le fût de la semelle a été creusé (deux passes de racloir) suivant le schéma joint.
Je suis très content d'avoir pu rendre ce rabot fonctionnel et j'espère que ces quelques remarques pourront aider quelqu'un.
Merci de m'avoir lu!
Licence
Discussions
C est beau ,après cela on comprend que l on puisse collectionner les outils .
Merci
bonjour je trouve cela beau
il y a toujours un mais, un outil pour moi doit être le prolongement de la main et sa conception doit me permettre d exercer des efforts dans la meilleure direction sans me fatiguer
je ne pense pas que le système des copies soit la bonne chose sauf si vous l' avez utilisé avant dans la tâche que vous lui destinez
etienne desthuilliers un spécialiste des rabot
Bonsoir et merci pour votre commentaire etiennedesthuilliers
Je destine ce rabot à la finition.
J'ai effectivement passé 1-2 heures à le tester dans sa forme rectangulaire (mes mains s'en souviennent) et à apprendre comment l'ajuster (lumière, longueur du coin)
Ce que j'aime dans le design de Krenov est que le nez arrondi assure une bonne préhension et que la rampe permet de bien appuyer.
Je ne souhaitais pas réaliser d'asymétrie à l'arrière au début mais en testant je me suis rendu compte que cela épouse bien la forme de la main.
Bonjour etiennedesthuilliers et erratum sur l'arrière du rabot. Je l'ai ajusté à ma main ce matin et cela n'a rien à voir.
Merci de m'avoir fait réfléchir.
Bravo. Il est très beau. Merci pour les références.
AvecUnBoutDeBois Merci pour le commentaire.
Chouette rabot. Quand on commence on ne s'arrête plus
tazzon merci! Je veux bien te croire vu les jolis rabots que j'ai vu sur ta page.
Ah oui, sortir des copeaux fins avec les rabots bois est toujours délicat. Un jour c'est bon suite à la rectification de la semelle et quelques semaines/mois plus tard ça fonctionne plus aussi bien dù au mouvement du bois. J'applique la méthode utilisée sur les rabots japonais pour réduire les surfaces de contact et faciliter la rectif. Une zone avant, une devant l'embouchure, une dernière au talon. Entre, je fait un léger convave (moins de 100um) au racloir. 30s au marbre sur du 180/240 et ça remarche pour plusieur semaines.
tazzon merci pour ton retour, je vais tester ça la prochaine fois. Quelle forme de racloir utilises-tu (convexe ou rectangulaire ?)
Un simple racloir rectangulaire. Tu peux aussi le faire avec une cale et un abrasif. Peu importe la méthode finalement.
tazzon il faut creuser au racloir au devant de l embouchure , maie laisser 15 mm sans y toucher c'est ce qui limite les éclats effet presseur et surtout creusé derrière l'embouchure
pour les racloirs
j utilise 3 racloirs pour travailler
un racloir assez souple 2 racloirs plus épais
mes racloirs ne son que très rarement affuter droit i y a une courbe de 1mm et les deux abouts sont adoucis sur 2 mm
cela m'évite de les cintrer pour travailler
je racle le lus souvent en tirant cela fatigue moins les doigts et je racle dans les deux sens
j affute mes ravoir avec un fil long ce qui évite d appuyer comme un fou pour faire des copeaux et je travaille en biais
je retourne le fil jusqu'à 5 fois entre les affutages mais je travaille que du bois massif
je travaille au suif avec un affiloir triangulaire qui a 3 arrondis différents et qui est pointu pour retourner le fil des raclettes sans démontage
le raclage est un art souvent méconnu faute d avoir un maitre qi explique bien et qui montre les bon gestes
je racle depuis bientôt 70 ans donc j ai l'expérience pour avoir une surface impeccable sans me bruler les doigts
etienne desthuilliers maitre menuisier entre autre
Tout à fait etiennedesthuilliers , il faut conserver de la matière devant le fer2/3mm ne sont pas suffisants. Merci pour cette précision.
Vous pouvez regarder le site suivant: houtid.nl/fr/a...avion-japonais/
etiennedesthuilliers je suis parfaitement d'accord avec vous concernant le racloir. Je commence à peine à savoir m'en servir correctement et c'est un bonheur.

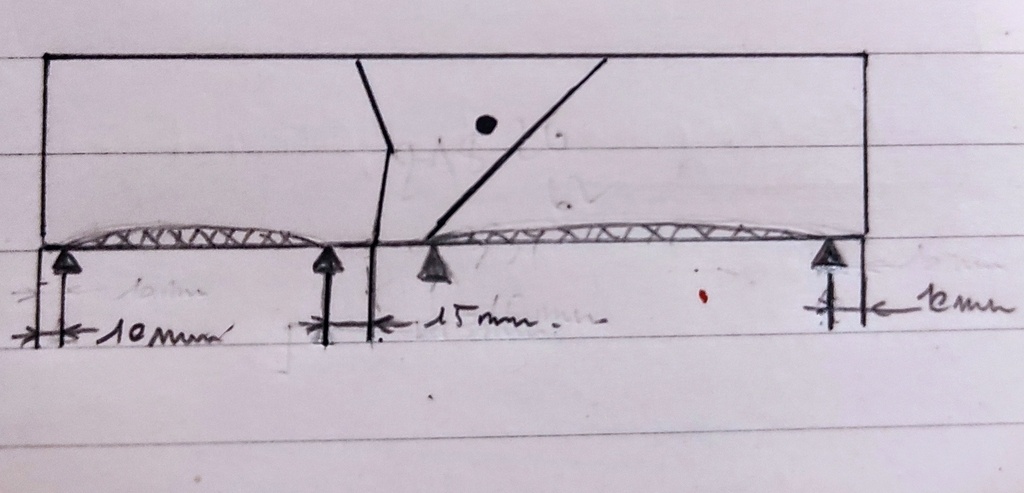

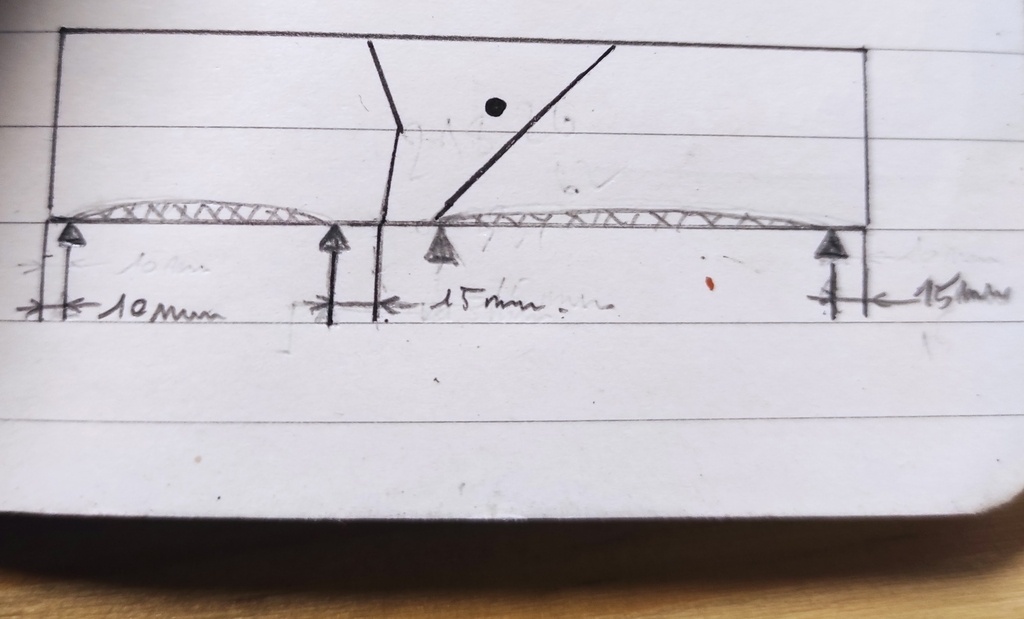

etiennedesthuilliers tazzon pour être sur de comprendre vos conseils, j'ai fait un schéma. Pourriez vous me confirmer que les zones à racler sont celles que j'ai hachuré (entre les triangles)?
christianjacques merci pour le lien, l'image de l'étape 7 m'a bien aidé à comprendre.
