Jerlab

Nouvelle collection

par Jerlab

Proposant 8 établis à louer, je me devais d'y associer des plans de travail (qui seront de l'agglo 22mm) posés sur des tréteaux. Prix prohibitifs dans le commerce, je me suis mis à la tâche pour réaliser 16 tréteaux "lourd" (6 paires "haut" et 2 paires "bas, si pratiques pour les étapes de finition d'un meuble).

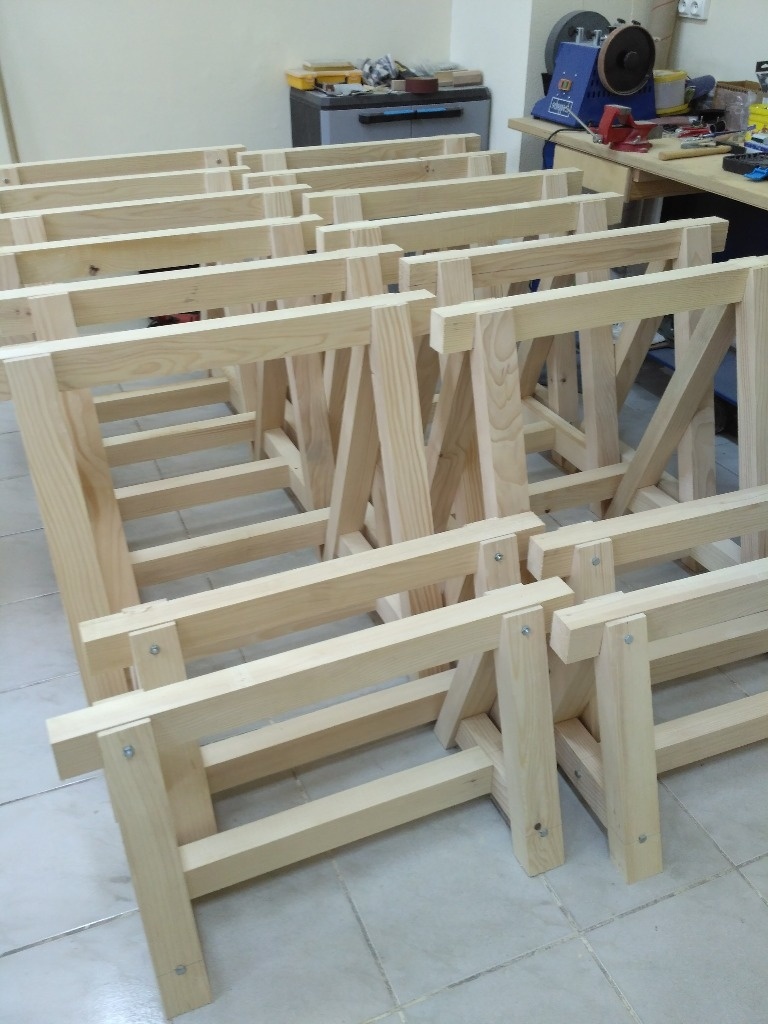

(Sur la photo, l'ensemble n'est pas encore fini d'être vissé)

Réalisation à partir de plateaux de sapin de Lorraine ep. 54, et 1 seule dimension de corroyage: 50 x 70mm pour les 128 éléments nécessaire :p (ce fut long et générateur de copeaux!)

Découpe des pieds pour supporter la traverse haute
Montage collé / vissé pour assurer la rigidité

Les tréteaux "haut" doivent peser 10kg environ; et 7-8 pour les "bas".

A noter que je découvrais le sapin de Lorraine; Superbe bois, quasiment pas résineux, avec un beau fil et offrant même de jolies flammes.

Mis à jour

On en parle ici

Jerlab a publié la création "Nouvelle collection".il y a 5 mois
niconathy


Tu as fait des tréteaux pour les louer, c'est bien ca?
Ils ont l'air robuste. D'accord avec toi, les petits sont idéal pour poser un meuble fini, pour le poncer.

Joh


Ils sont super beaux... en haut tu as mis des tiges filetées? et en bas , quelle type de vis a tu utilisé ? merci pour les précisions ;)

Jerlab


Non non, c'est l'ensemble établi/outils/espace/conseils que je loue. Et comme sur un établi on se trouve parfois un peu à l'étroit, les tréteaux sont là pour agrandir la zone de travail.

Sinon, tirefonds diam 8 long 120 pour les assemblages pieds/traverses basses et écrou diam 8 long 100 pour les assemblages pieds/traverse haute.

Jerlab


Au final, voici à quoi ressemble une partie de la zone que je loue au public de mon atelier...

Jerlab


44 rue Saint Blaise à Paris

Joh


Merci :)

niconathy


Un très bel espace super clair. Un luxe pour Paris!

Patrick L

si tu as les plan sketchup des tretaux je suis preneur !

Jerlab


Et non :(
Je travaille à l'ancienne :) échelle 1 sur papier kraft. Je peux te récupérer les dimensions importantes si tu le souhaites... (demain car plan resté à l'atelier).

Patrick L

oui je veux bien :) j essaierai defaire le plan sketchup de mon cote pour le mettre ici

Joh


Désolé je suis chiant peut être mais ..... c'est quoi un plan ketchup ? mdr sketchup...?
Et ça sert à quoi...?

B45T13N


Sketchup est un logiciel de CAO (conception assistée par ordinateur). Tu en trouveras dans la section "Plans" notamment et tu peux télécharger le logiciel permettant de les lire et de les créer ici et en plus c'est gratuit ;)

cljeje


Très beau tes tréteaux et bien pratique. Bravo

@joh Sketchup est un logiciel de dessin 3D (créer par Google) gratuit avec lequel tu peux faire des plans à l'échelle 1:1 (et même les imprimer mais perso je n'ai toujours pas compris comment) et donc avoir toutes les dimensions que tu souhaites.

Bonne journée

sanglier


assemblage par vis dans du bois de bout c'est peu solide ..

Jerlab


Entièrement d'accord avec toi Sanglier, c'est pourquoi les assemblages sont d'abord collés. Et puis j'ai eu la méchante flemme de réaliser 96 tenons/mortaises :p

sanglier


c'était pourtant un bon exercise pour des debutants du bois en travail à la main ...rembarrer trusquiner tenons et mortaise bedane et scie tenon et à araser c'est ma suite de corroyage à la varlope à mes débuts : j'avais juste 14 ans

ecto1


impressionnant comme collection

FMJ


Vive la Lorraine et des tréteaux à gogo !

jackkil

Dommage qu'il n'y ait pas un plan.
L'idée est intéressante.

sanglier


pour la realisation des tréteaux de Jerlab : un plan l'est pas necessaire...se fixer une hauteur et une longueur pour epure du profil indispenssable pour rembarrer les coupes d'arrasement et assemblages .....
