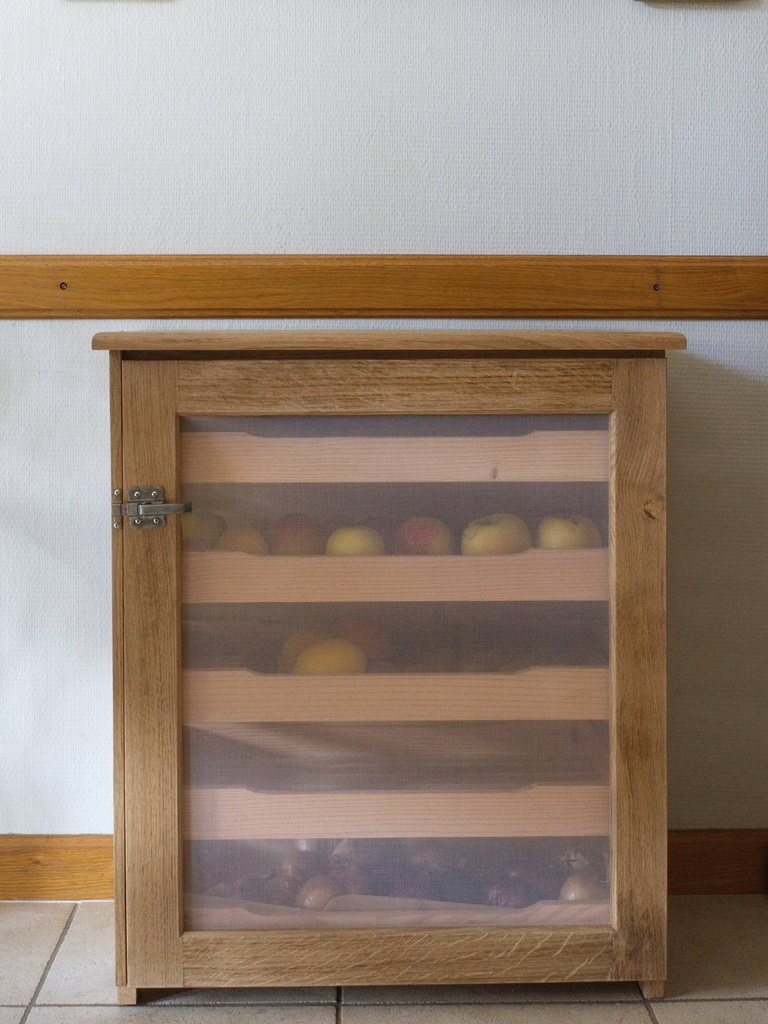

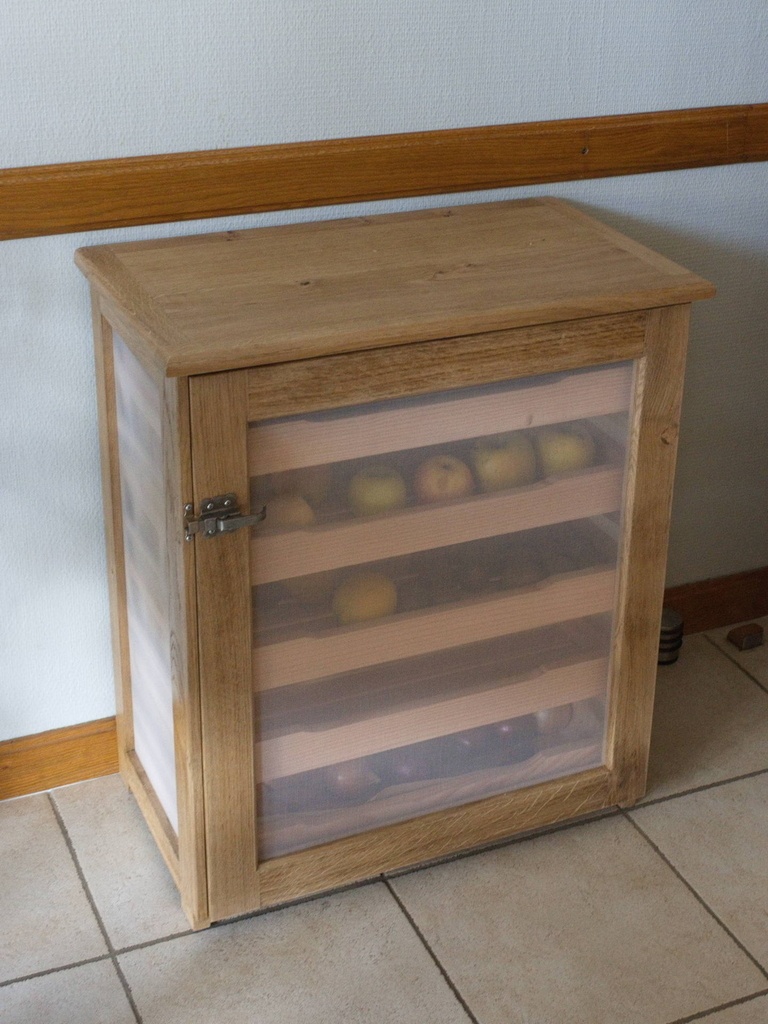

Le but n’était pas de faire de l’ébénisterie mais un petit meuble fonctionnel, pas trop haut, qui pourra passer selon la saison de la cuisine au sous-sol ou ailleurs.
Les dimensions : 640 mm de large, 790 de haut, 350 de profondeur,
Les tiroirs mesurent 595 par 330 et 60 mm de haut.
Le chêne n’est pas très beau et j’ai voulu en profiter pour utiliser des relativement petites chutes que j’avais gardées. Du chêne pour les coulisses et pour les tiroirs du douglas, que j’ai complété avec un peu de mélèze.
Toute la structure est en chêne. J’ai préféré prendre un bois résineux pour les tiroirs parce qu’avec le chêne, je craignais qu’il noircisse en cas de coulure de liquides sur le bois ; et puis c’est moins lourd à manipuler.

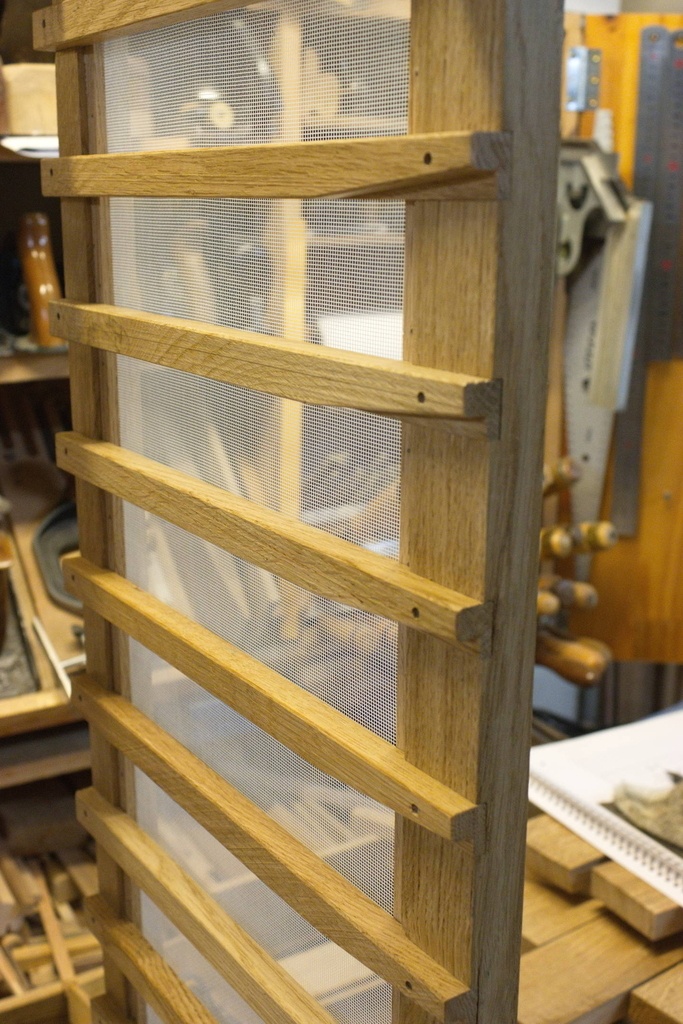

J’ai dégraissé (il me semble que c’est le terme) les coulisses sur l’avant pour faciliter l’engagement des tiroirs.

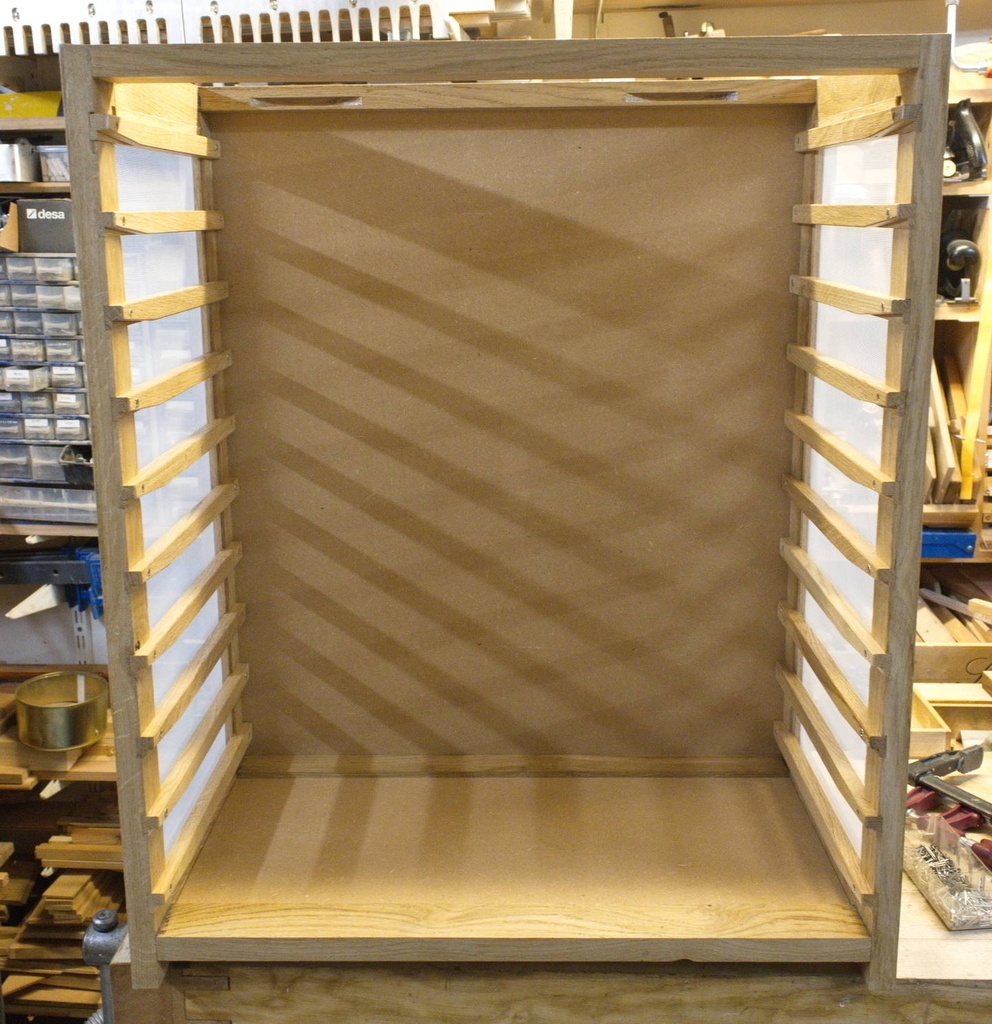

Les positions des coulisses sont espacées de 70mm de façon à avoir des positions intermédiaires si besoin d’espacer davantage des tiroirs.

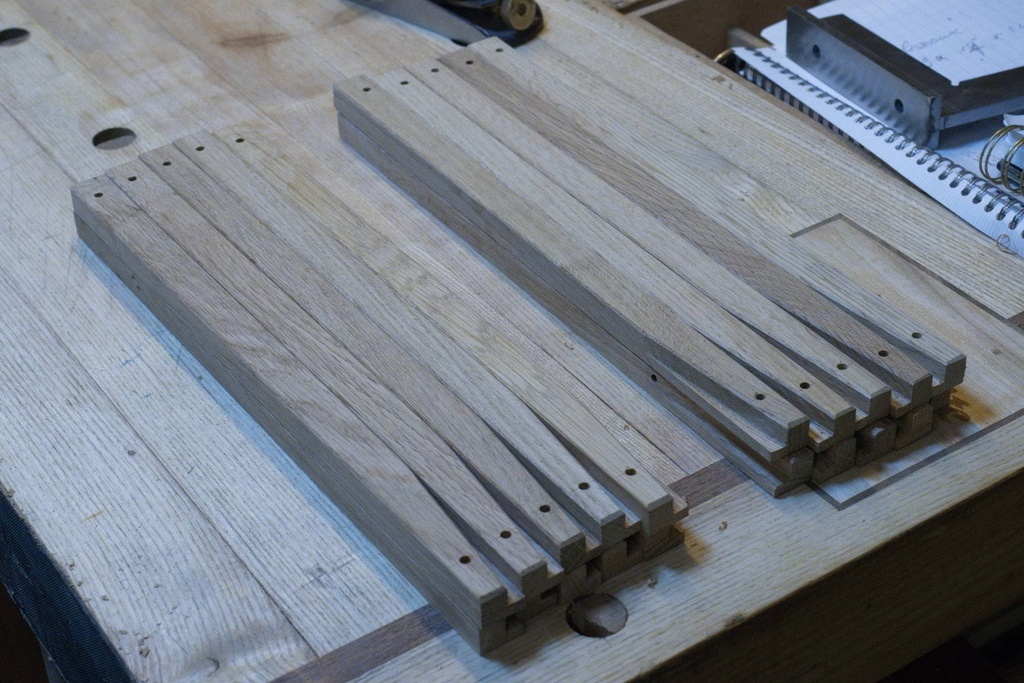

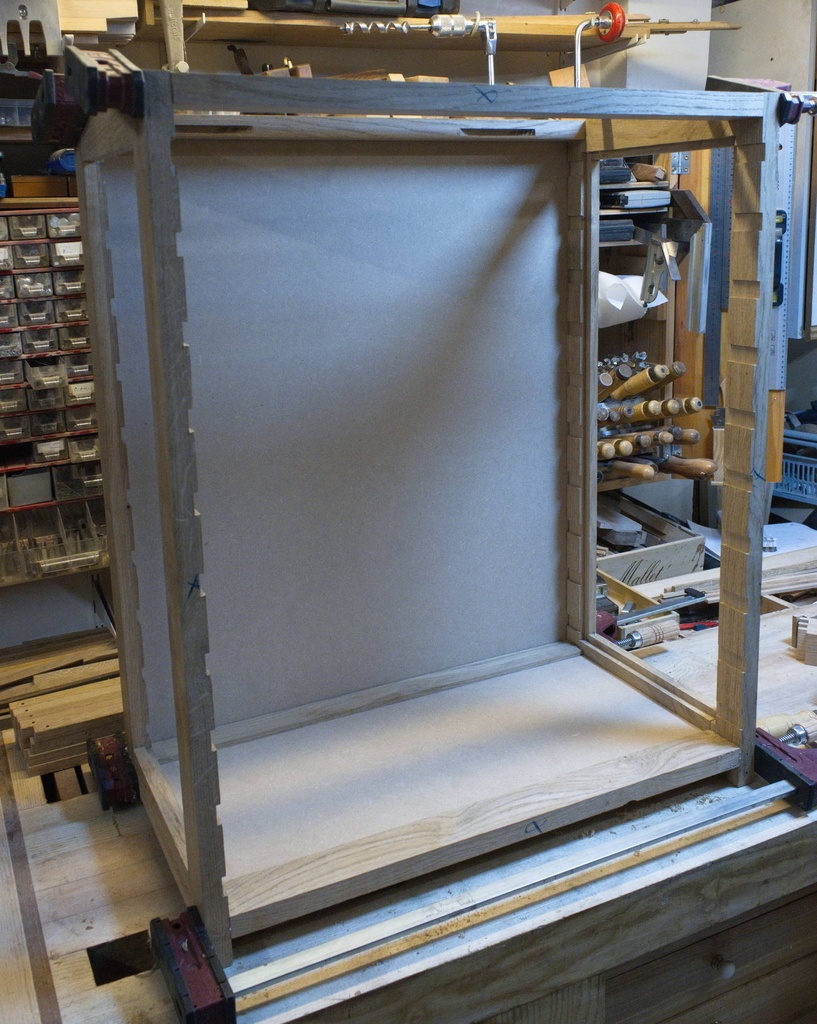

Elles sont fixées dans des entailles et avec des vis pour faciliter leur espacement exact. Elles sont réalisées à la défonceuse en faisant des rainures sur les 4 montants ensemble.

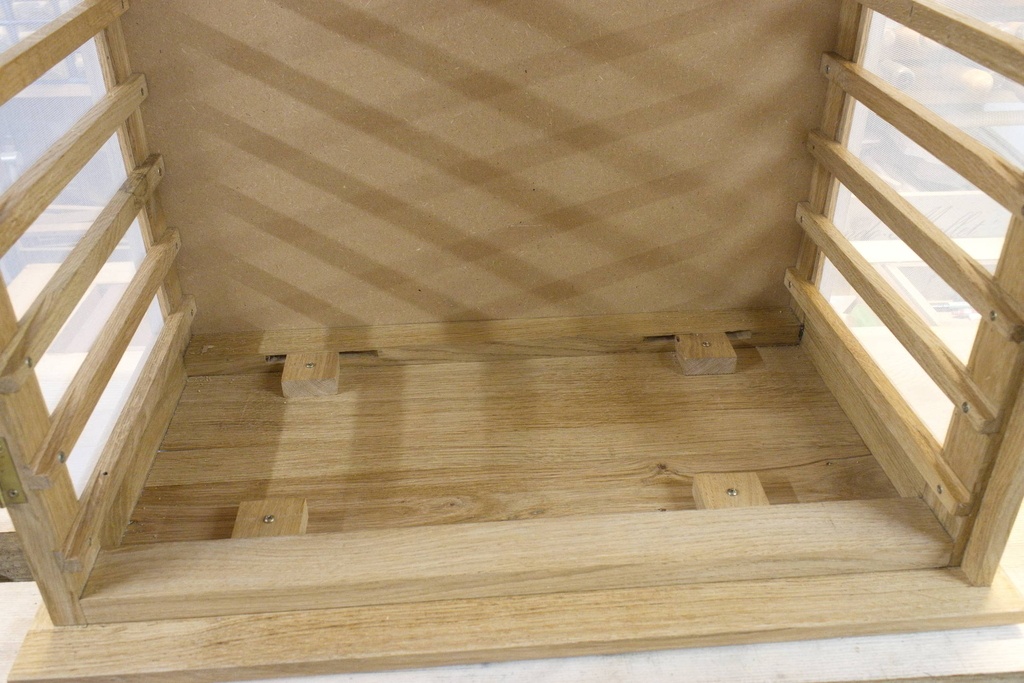

Les assemblages sont à tenon et mortaises, classiquement. Le plateau est fixé par des taquets vissés par dessous.

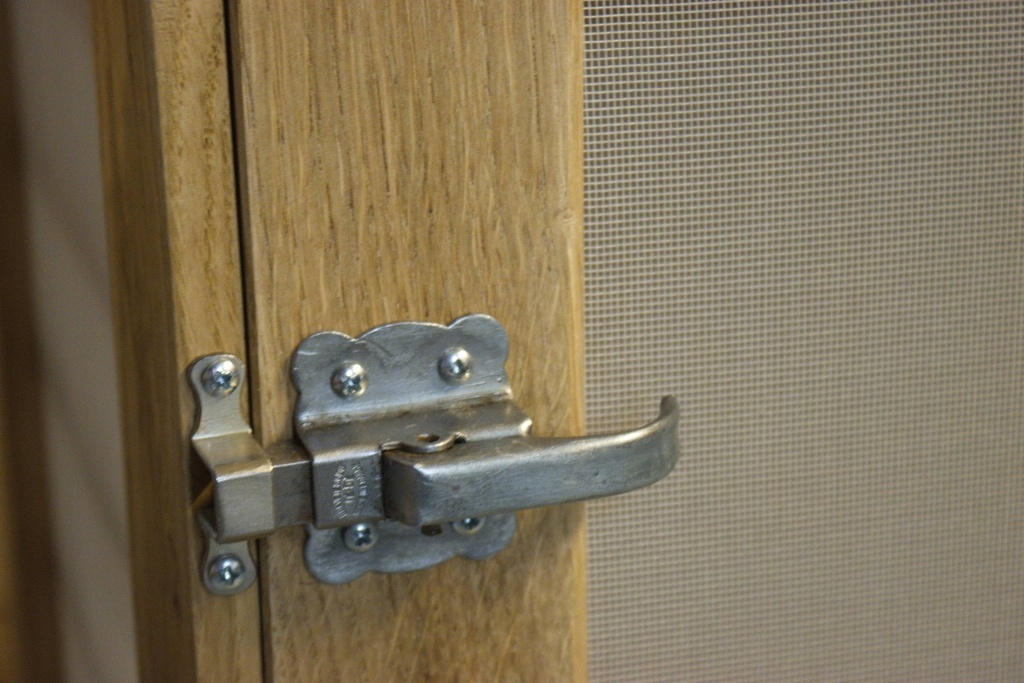

Le loqueteau de fermeture est un héritage familial au fond d’une boîte à outils et qui n’a pas servi sur un meuble depuis au moins 60 ans, je l’ai bien nettoyé et brossé, verni pour éviter l’oxydation. Par contre il n’y avait pas la gâche, j’ai dû la refaire.

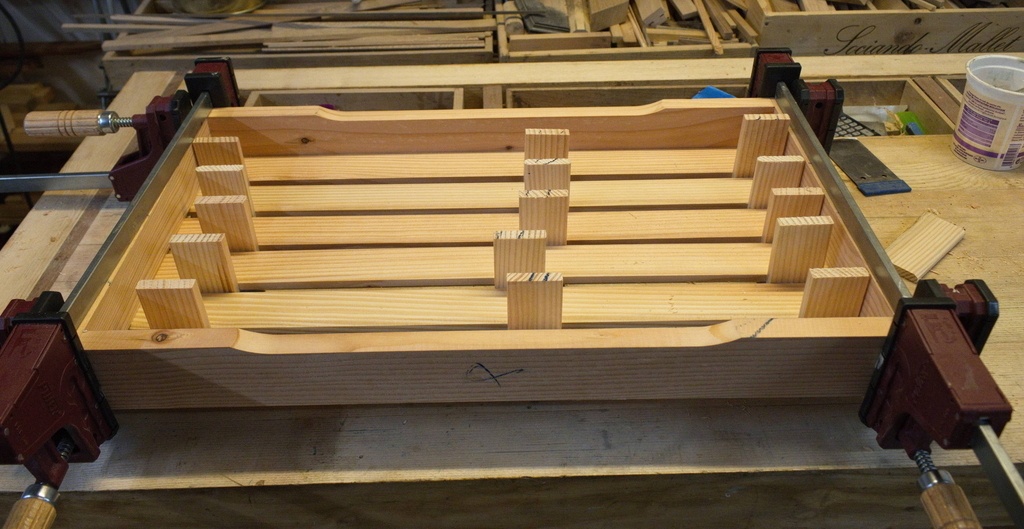

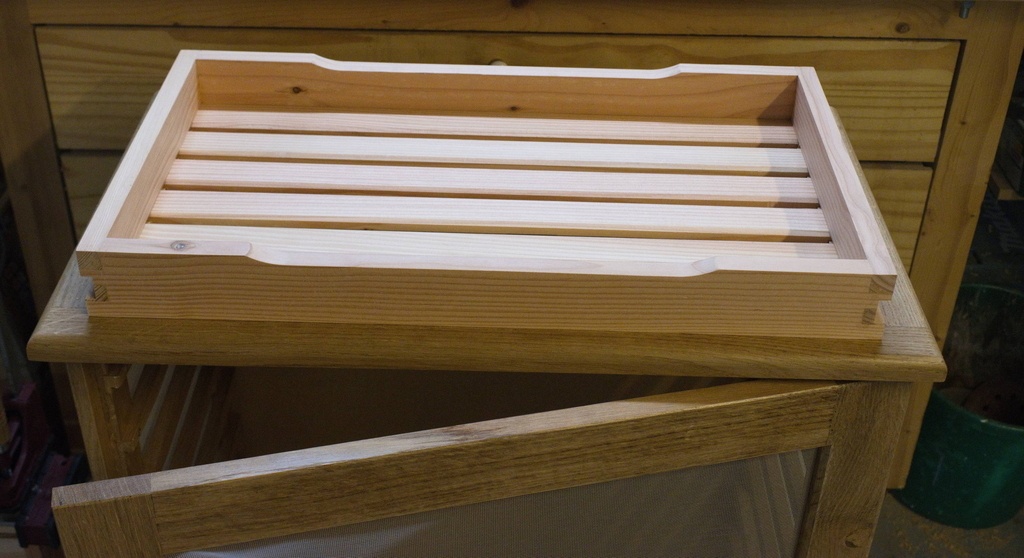

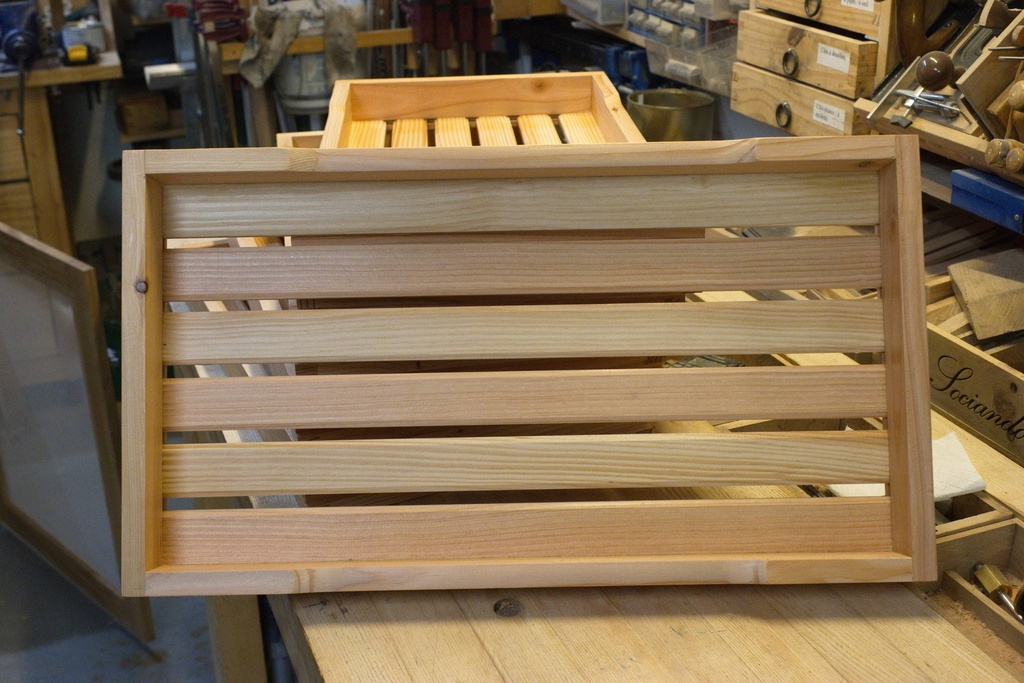

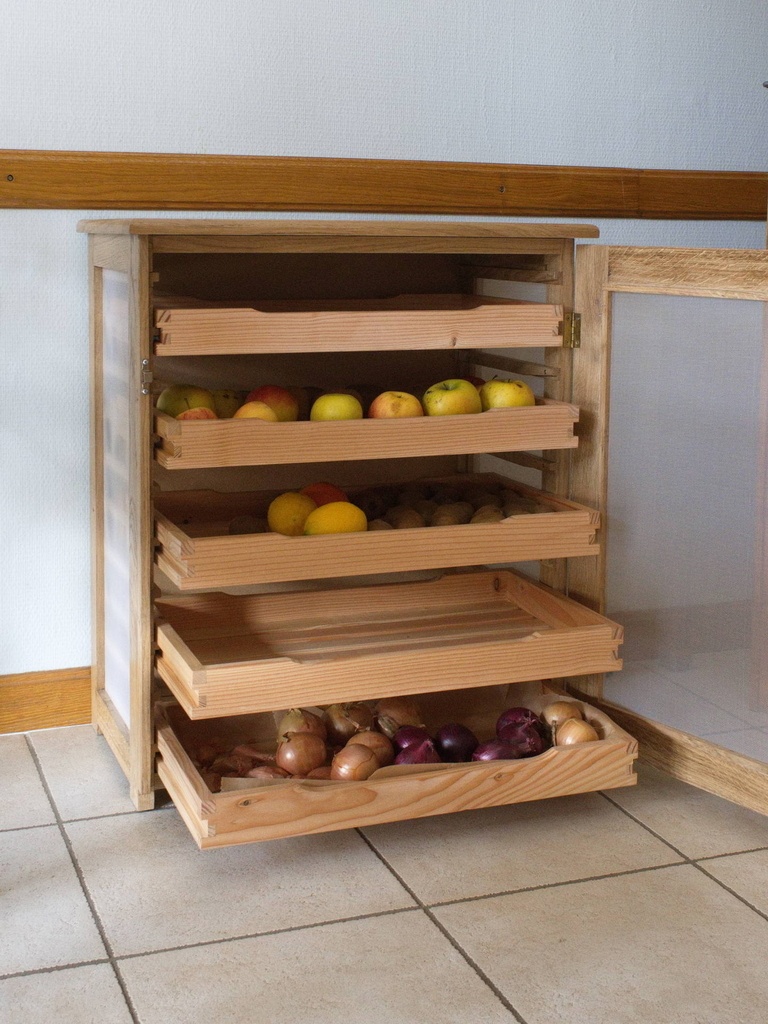

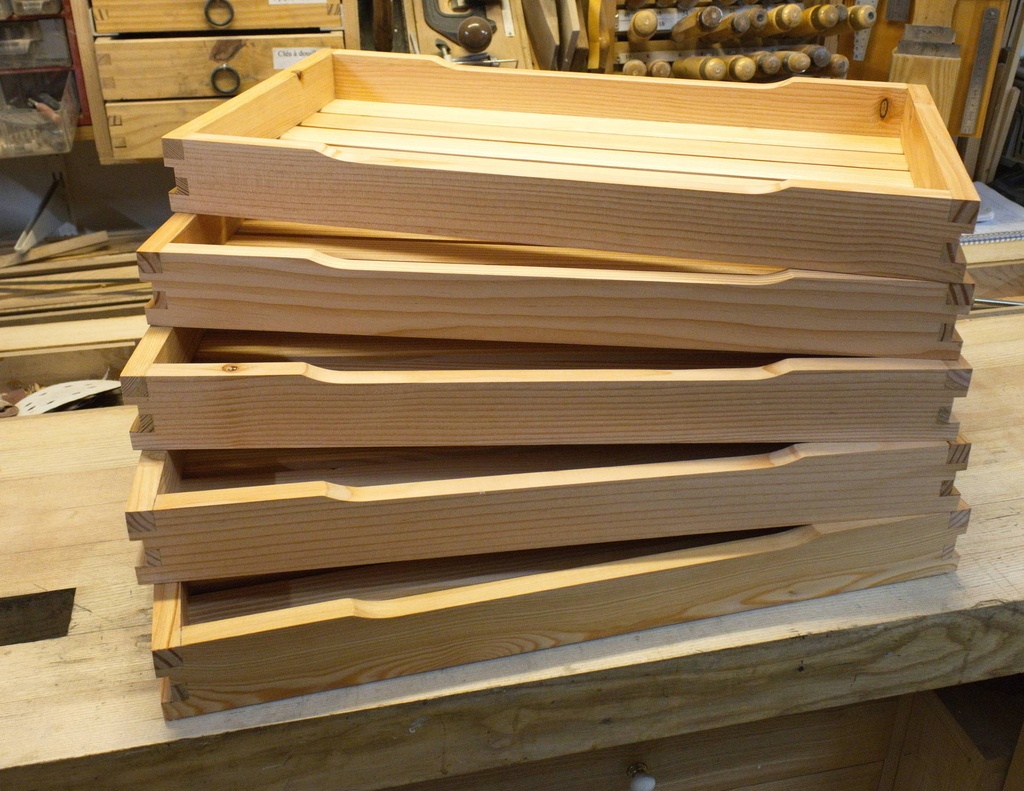

Les tiroirs en douglas avec une idée de cagette améliorée. Assemblage à queues droites et les lattes collées dans les rainures avec des languettes bâtardes.

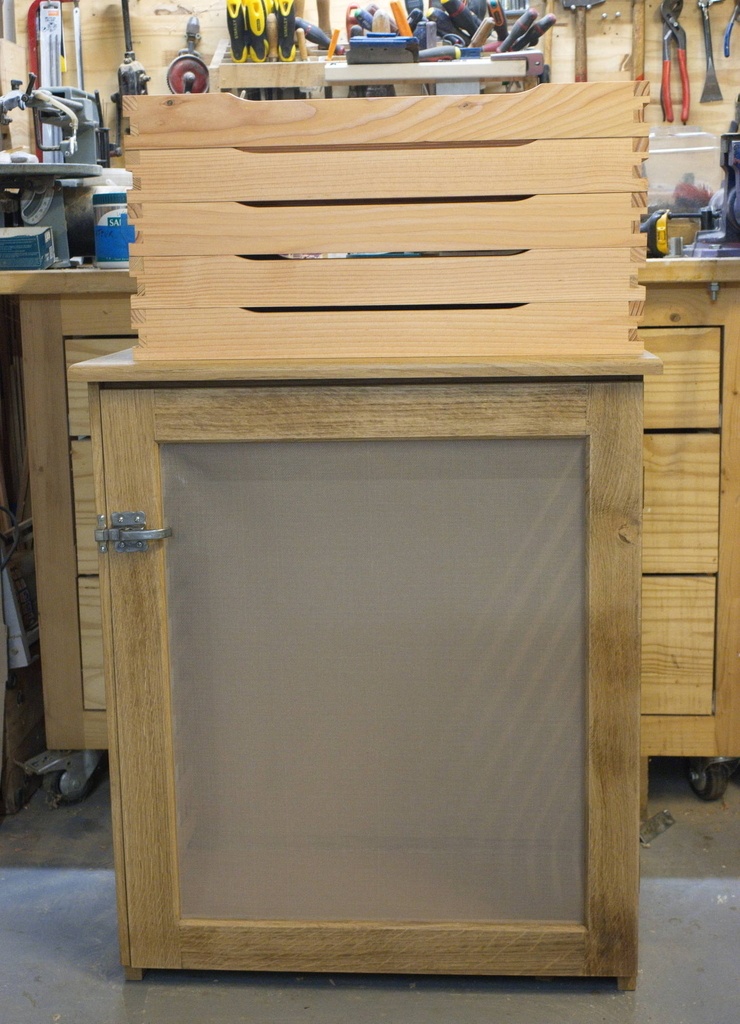

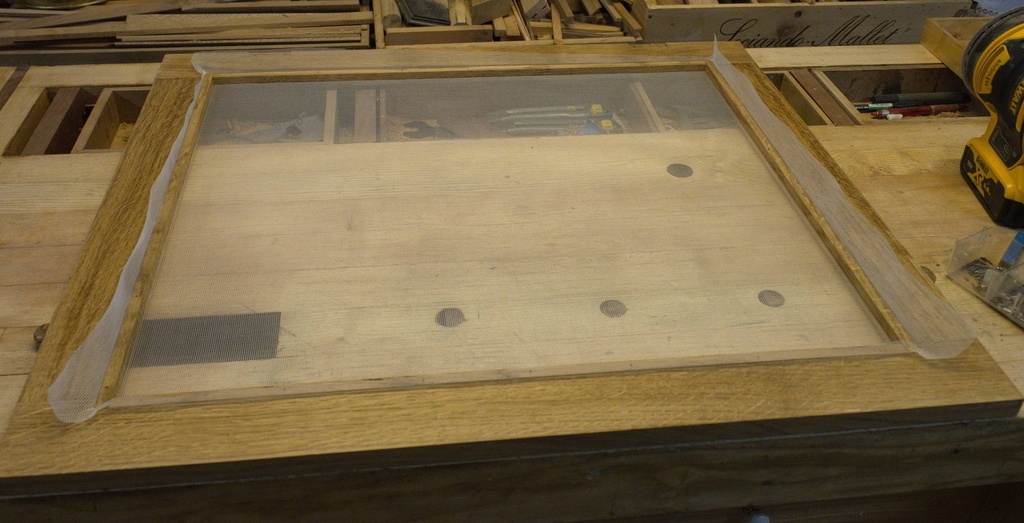

Les moustiquaires sur la porte et les côtés sont montées avec des pare-closes et des pointes. Les fonds sont en MDF de 6mm. On avait choisi de la moustiquaire en métal, c’est une mauvaise idée, trop difficile à tendre sur de petites dimensions, J’ai donc refait avec des moustiquaires en matière plastique.
La finition est un vitrificateur.
Finalement, rien de bien compliqué, mais c’est un bon exercice pour la minutie et la rigueur dans la réalisation.
Pourquoi aux petits oignons ? Parce qu’il y en a dedans...
Licence
Discussions
Joli travail!
Pour le plateau du dessus, même fixation que celui du dessous?
Très bonne idée en tout cas
Merci.
En fait, il n'y a qu'un plateau, sur le dessus.

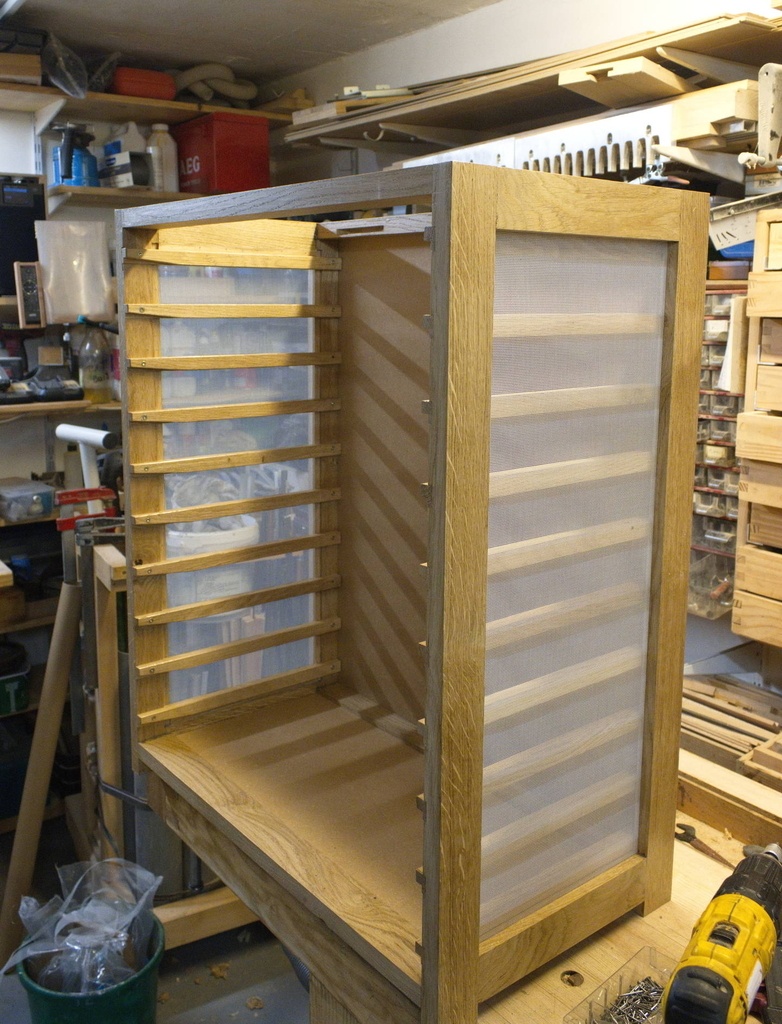

Le bas est fermé juste par un MDF posé sur des tasseaux.
Voir sur la 5e photo.
JPLegno Effectivement. Mes yeux sont pas bien ouverts.
autre question, pour les rainures sur les 4 montants. Tu bloques tes 4 montants au serre joint, tu positionnes un guide, tu fais ta rainure, tu déplaces le guide, etc? Ou tu utilises une autre technique?
Merci pour tes réponses.
Nicolas Sterchele Oui, je procède comme ça.
Je trace les espacements en même temps en serrant les montants, ensuite je positionne une cornière en alu qui me sert de règle en la décalant de la distance entre le bord de la semelle de la défonceuse et le bord de la fraise. J'ai une pige en contreplaqué pour cela.
Il faut être un peu méticuleux. Je trace au tranchet c'est plus facile je trouve et je repositionne le tranchet dans le tracé pour caler la pige et la cornière. Je bloque le tout avec des serre-joints.
Et ensuite, en effet je déplace jusqu'au bout. Pour la dernière je pars dans l'autre sens pour pourvoir fixer la cornière.
Il faut faire attention en fin de passe pour éviter les arrachements.
Superbe ce petit meuble!
Je me le garde sous le coude en inspiration, car j'aurai bien a faire quelque chose de semblable un jour.
Merci. Oui, il s'avère très pratique.
Super travail, surtout le tiroirs, simple, propre, solide. Un meuble très utile. Merci pour toutes ces photos qui détaille la fabrication.
Merci, je suis content si ça peut aider.
pour le verrou a tirette qui date au catalogue des années 10 de 1900 j ai le même sur l' armoire a chocolat et autres épiceries dans ma cuisine faite par mon grand père menuisier
il grince et plus petit je me faisais punir car ma mère entendait le grincement et surgissait
sur le dessus il y a un linoleum a carreau d 'origine
un meuble bien fait dure dans le temps
l ancien
etiennedesthuilliers Je n'ai plus à la maison les petites souris qui viennent piquer le chocolat. Et puis mon verrou, je l'ai si bien nettoyé qu'il ne grince pas, c’est peut-être un tort.
Par contre c’est une belle mécanique dans sa simplicité, il n'y a pas besoin de pousser fort pour qu'il s’enclenche.
Merci pour la datation et j'espère que mon petit meuble durera longtemps.
