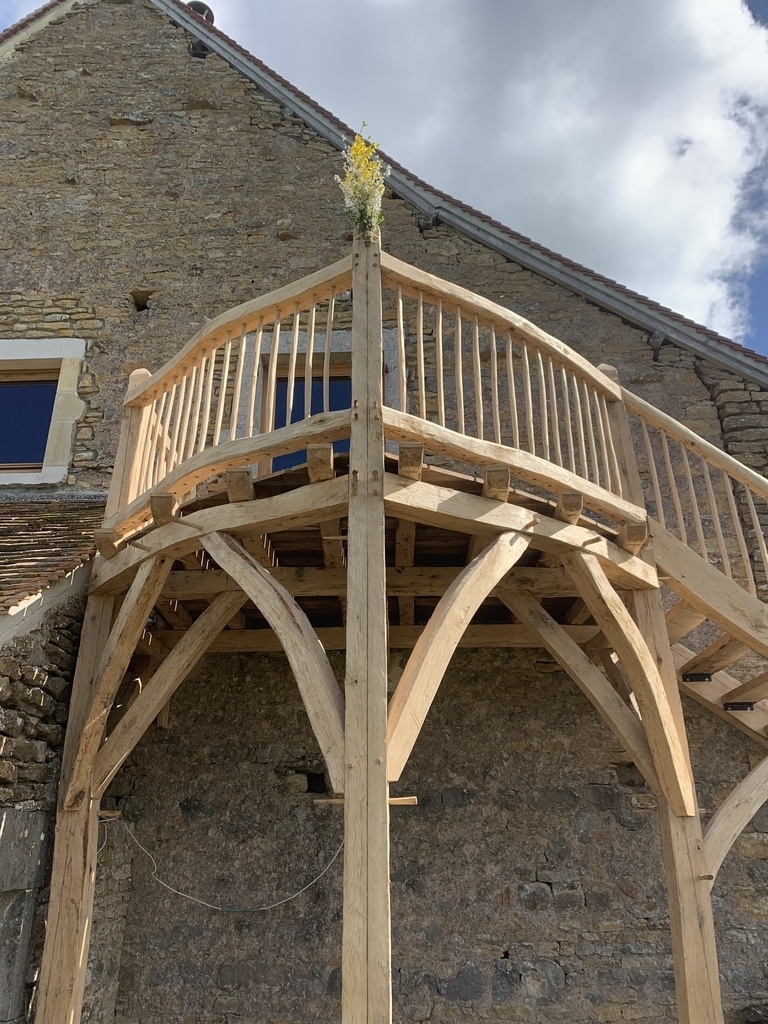

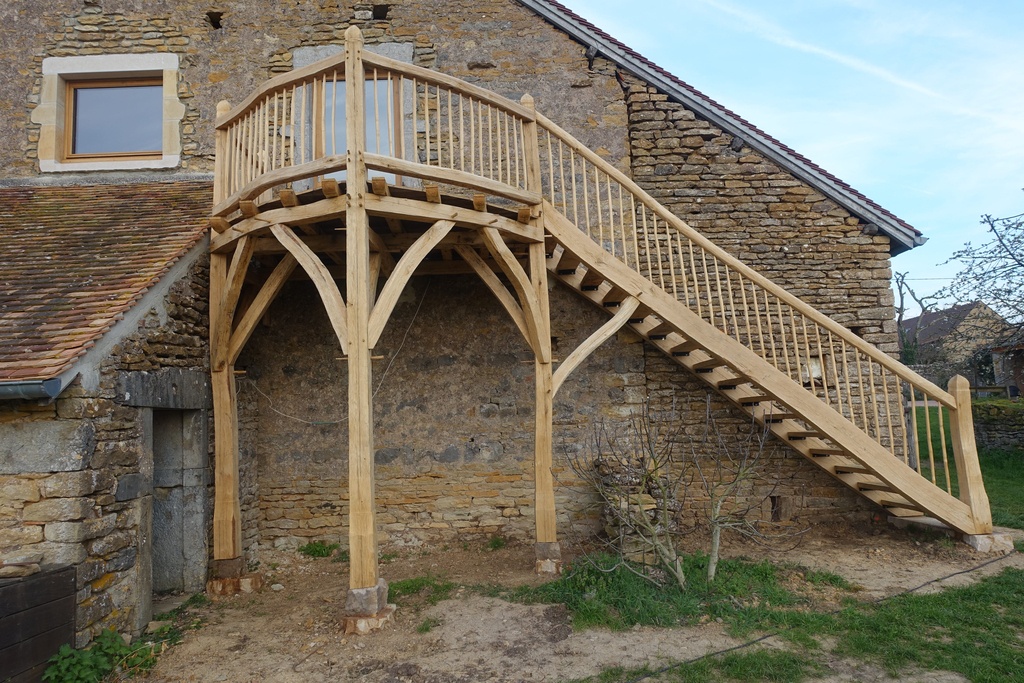

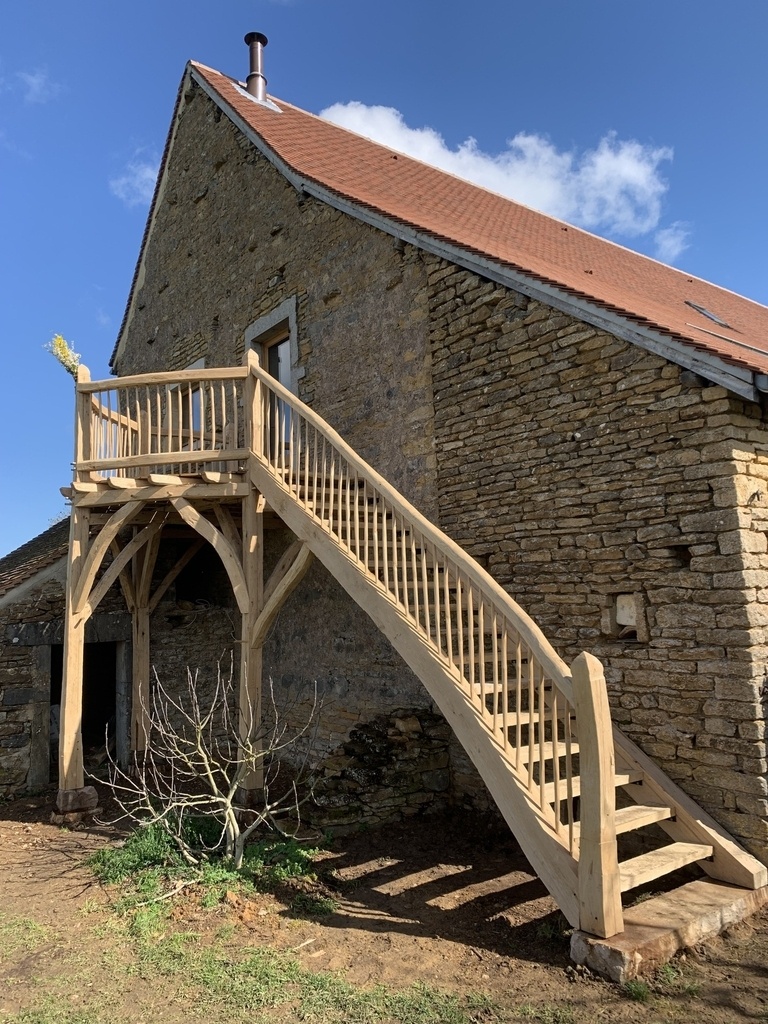

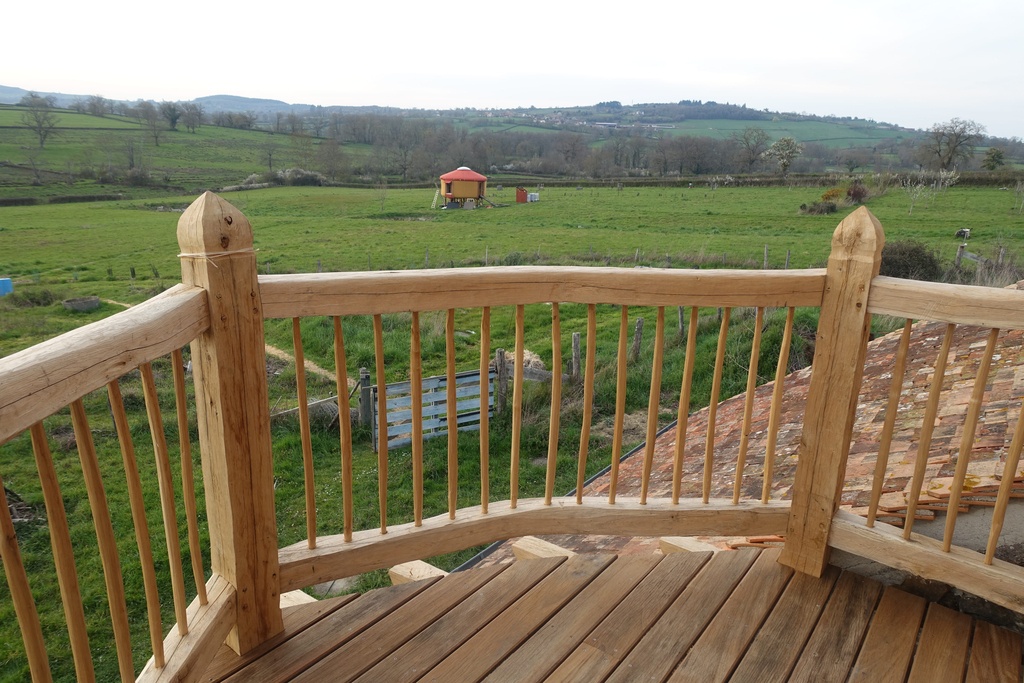

Une terrasse perchée toute en courbes, accompagnée de son escalier.
Conçue par "Turlututu Charpente Pointue" (Martin Dagallier), nous avons réalisé cette construction en binôme (plus une stagiaire et une apprentie pour le levage) entièrement à la main, c'est à dire sans électricité ou énergie fossile.
L'ouvrage est malheureusement soumis aux intempéries (l'idée n'était pas de réaliser une terrasse couverte pour les clients), mais les bois sont tous classe 3b : principalement du chêne, un peu de châtaignier pour les barreaux et la main courante et de l'Ipé de réemploi pour les lames de terrasse (issues d’une terrasse démontée).
Les bois proviennent de différentes forêts, de 5km à 15km de l'atelier, choisis dans des bois d'éclaircie auprès d'un bucheron du coin. Les poutres sont tout d'abord équarries à la hache et à la doloire.

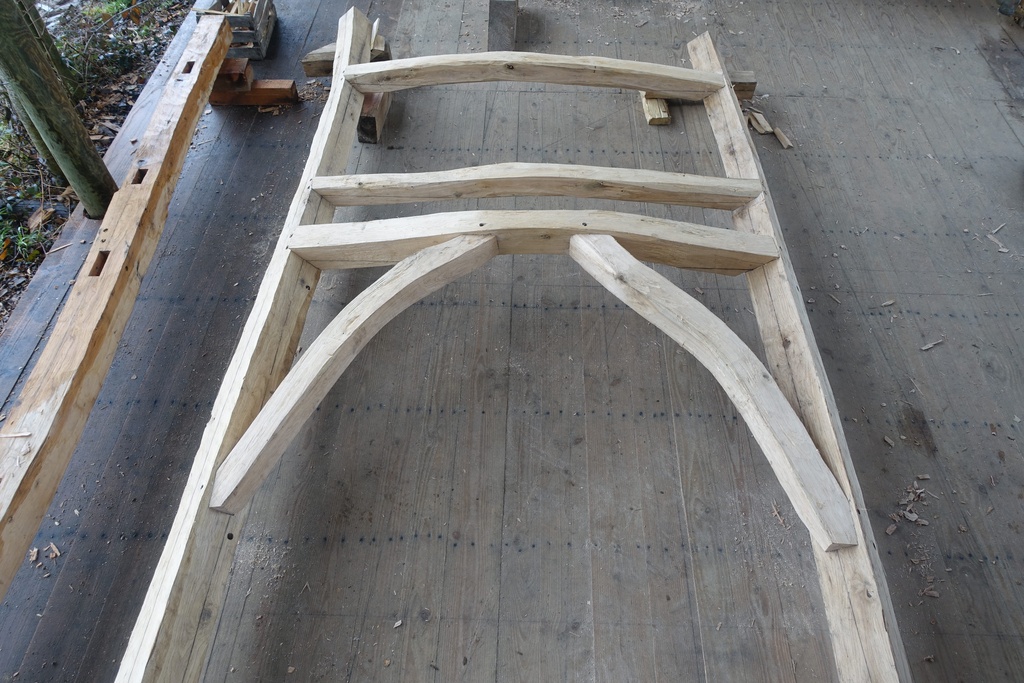

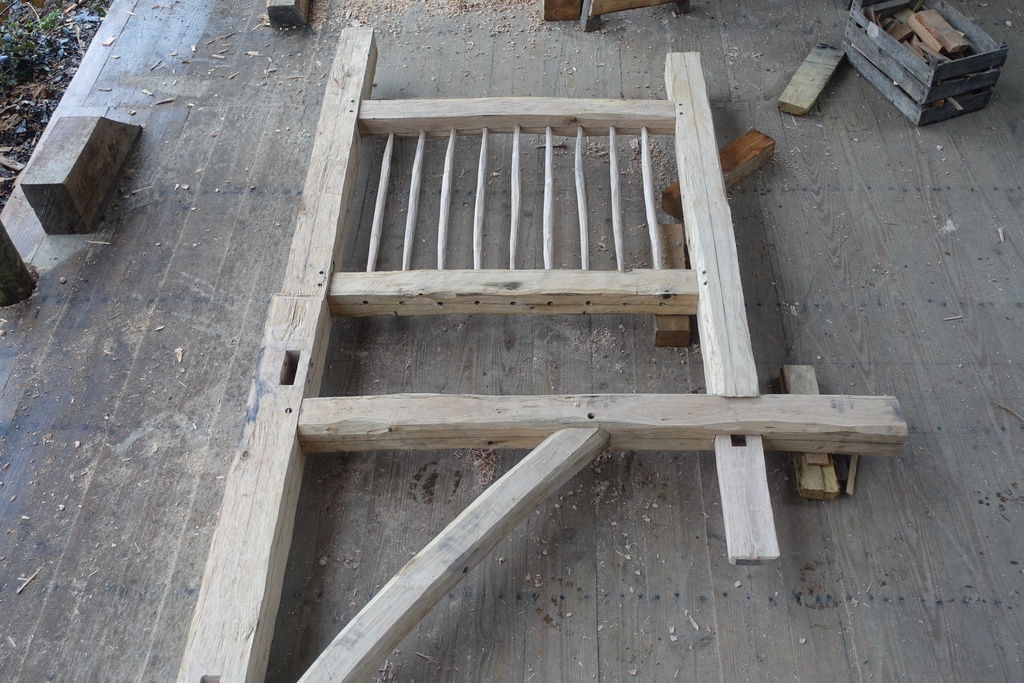

Ensuite, les poutres sont posées sur épure pour piquer les assemblages au fil à plomb. On procède plan par plan. Après la taille des tenons et mortaises, nous réassemblons à blanc chaque partie avant de passer à la suivante.

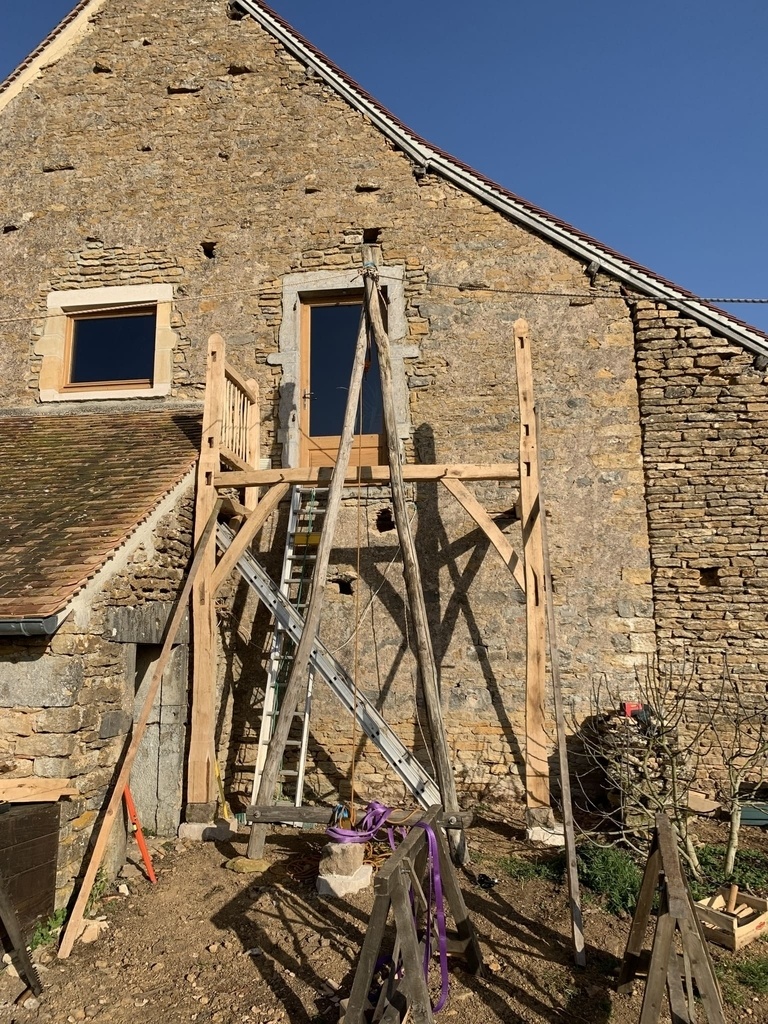

Après le travail en atelier, vient le temps du chantier. L'ensemble de l'ouvrage a été levé au mouflage et à la chèvre.

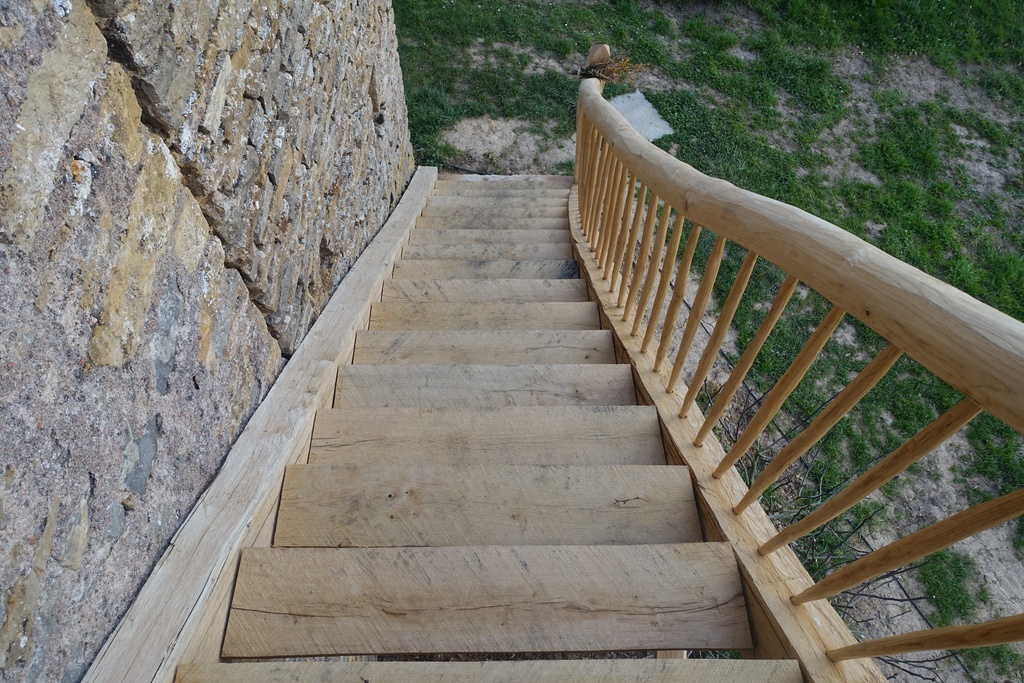

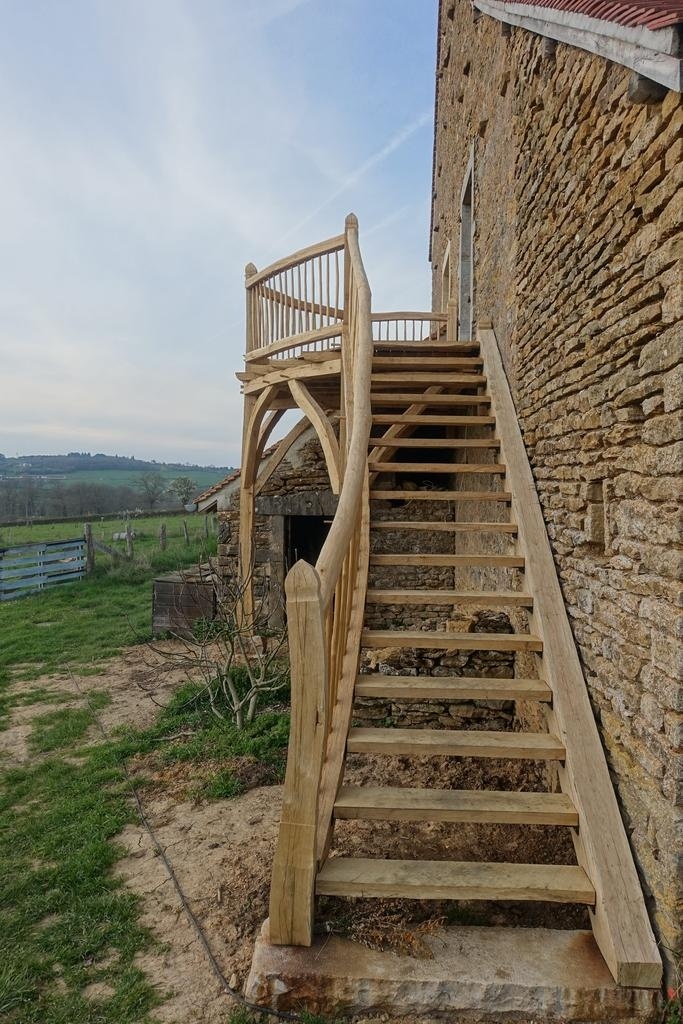

Les marches d'escalier ont été sciées de long à partir de deux grosses poutres équarries. Elles sont fixées sur des cornières métalliques pour éviter autant que possible les pièges à eau.
Licence
Discussions
Excellent!
Encore une fois magnifique...
superbement réalisé, magnifique, l'ensemble a de la gueule, bravo
Magnifique, on dirait les paysages et la pierre de Bourgogne, paisibles.
Et ça va tenir combien de temps ...?!
Non bien sûr, je plaisante ; je suis impressionné par tant de savoir et d'audace .
splendide, il faut bien toute la démarche pour que ca ressorte comme ca, bravo. (peut on imposer au client une sur-structure légère pour ne fut ce que fixer une toile pour protéger de la pluie a la mauvaise saison)
Très joli et tout a fait dans le thème .
C'est super chouette !
Magnifique, est-ce qu'il y a une finition de prévue ? Ca reste brut ?
Merci beaucoup ! Cela va dépendre des clients, nous aurions tendance à le laisser griser mais c'est au jugé de chacun. La finition va de toute façon vite se délaver.
belle réalisation et belle démarche
Deux apprenties qui ne peuvent être maintenant, que passionnées par leur futur métier. Cela aussi donne un supplément d'âme à votre ouvrage.bravo pour cette "utilement beau"
Whouaou.............rien d'autre à ajouter
Magnifique !
Superbe!
vraiment superbe!
Bravo à tous,
quelle belle réalisation, vous pouvez être fière!
Bravo à toute l'équipe pour cette magnifique réalisation et pour la transmission de savoirs ancestraux. Merci !!!
Et ben voila ce que ça donne quand on utilise des machines outils mal réglées après l'apéro
C'est juste superbement magnifique.Pour ajuster tout ça, ça a du être une travail de dingue.
Bravo !
Bravo.
Très belle réalisation, c'est magnifique.
Wouahou ! Sacré travail. Bravo !
Magnifique travail et une excellente idée. Un grand bravo!!!
Très joli, bravo aux artistes.
Chapeau, quel talent
Bonjour
Dur dur de ne pas le couvrir.
Et dur dur de ne pas signer le chantier tellement c est interressant à tailler!
Un dilemme pour le charpentier je pense.
Surtout pour drainer cette flotte qui vas rester dans les mortaises descendantes.
Du coup à combien de temps estimer vous la durée de vie de cet ouvrage?
Combien d'heures avez vous passés?
Et combien a coûter l'ouvrage HT?
Combien de temps entre l' abattage et l'équarrissage?
Et combien de temps entre l'équarrissage et la taille?
L'ouvrage vas sécher sur place du coup?
Sous les pierres de tailles il y a des fondations?
Vous avez acquis un savoir faire à transmettre et surtout vous arrivez à le vendre.
Merci de partager ce chantier.
J'espère que vous aurez d'autres porteurs de projet de ce type.
Guillaume
Charpentier
Bonjour,
Merci pour votre commentaire.
J'ai déjà vu des terrasses en douglas tenir une quinzaine d'année, pour le chêne je dirais au moins le double (mais seul l'avenir nous le dira)...
Le chantier a duré à peu près un mois et demi à deux + les stagiaires parfois (deux semaines d'équarrissage, trois semaines de taille et une de levage en gros). Les bois ont été abattus entre 1 an et quelques semaines avant le chantier.
L'ouvrage va sécher en place oui. Toutes les vieilles charpentes équarries à la hache étaient faites de cette manière, et si c'est bien réalisé le séchage ne remettra pas en cause la structure de l'édifice, les assemblages ouvriront un petit peu en gorge.
Sous les pierres il y a effectivement des fondations réalisées par un maçon, en béton. On aurait pu s'en passer en mettant de plus grosses pierres...
N'hésitez pas si vous voulez continuer l'échange.
Je suis aussi allé voir vos réalisations, je vous retourne le compliment, ce sont de beaux ouvrages.
Bonne journée
Théo
De toute beauté ! Superlatif
Snif moi je fais pleins de trucs tordus et bancal, mais personne me félicite. Trêve de balivernes, votre ouvrage est saisissant, quel dommage qu’il ne soit pas couvert.
Très intéressant et j'aime beaucoup l'esthétique de l'ensemble. Votre bel ouvrage me fait penser au château de Guédelon. Les maîtres d'œuvre disent que pour leur pont-levis (en extérieur forcément) au début, un peu avant 2000, ils avaient mis des clous. Ils ont dû le reprendre ce pont quelques années plus tard en éliminant le métal cette fois car les trous s'étaient élargis autour des clous forgés. Une fois que tout était en bois, ils disent qu'il n'y a plus eu de problèmes...
Du coup, est-ce que les fixations des cornières métalliques ne risquent-elles pas de poser problème à terme avec apparition de jeu au niveau des marches ?
Votre montage a l'avantage de permettre de réparer ou remplacer facilement les marches si besoin vs. un limon classique. J'imagine que cela a fait partie de votre choix.
La quincaillerie est-elle en inox A4 sinon ?
Bonjour,
Mon collègue a fait son apprentissage par là bas, c'est sur que ce type de charpente rappelle le style médiéval.
Pour ce qui est de l'escalier, c'est la première fois que nous avons réalisé un ouvrage de ce type en extérieur. L'idée était de faire des assemblages les plus drainants possible et de pouvoir changer les marches si besoin. Le mieux aurait été d'avoir un ouvrage couvert mais ça n'était pas la demande des clients.
Les trous des cornières sont houblons pour que le bois puisse se rétracter librement. Les vis dans le limon sont de gros diamètre (8mm) et tout est en inox A4 oui.
Nous verrons comment cela vieillit !
