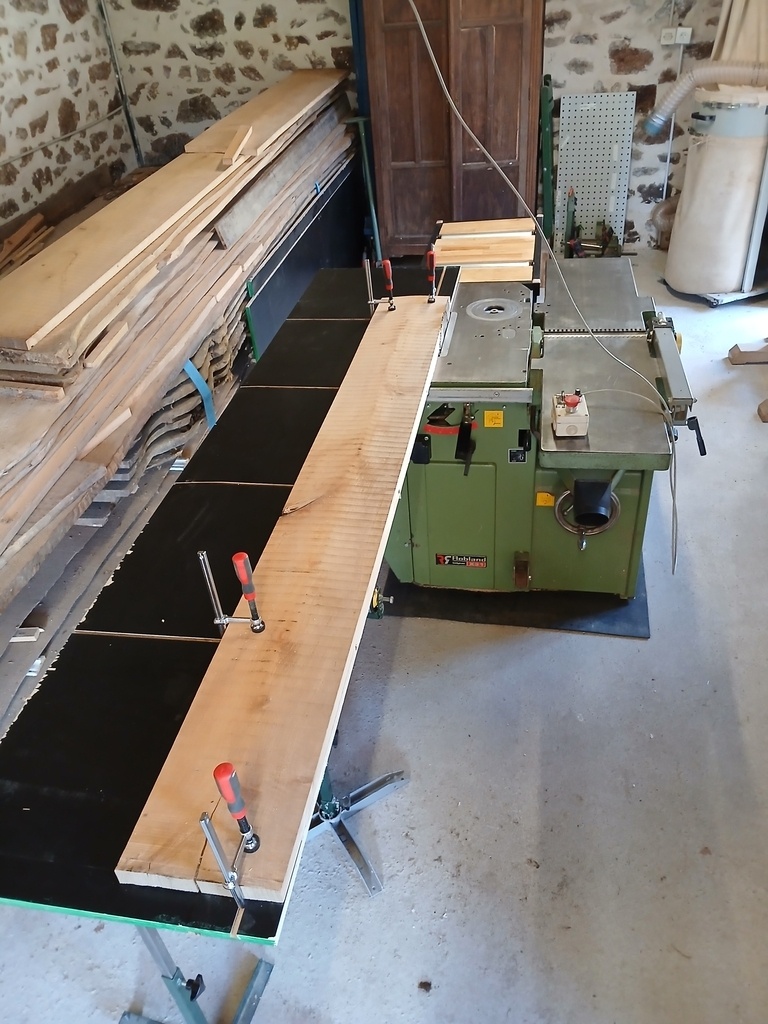

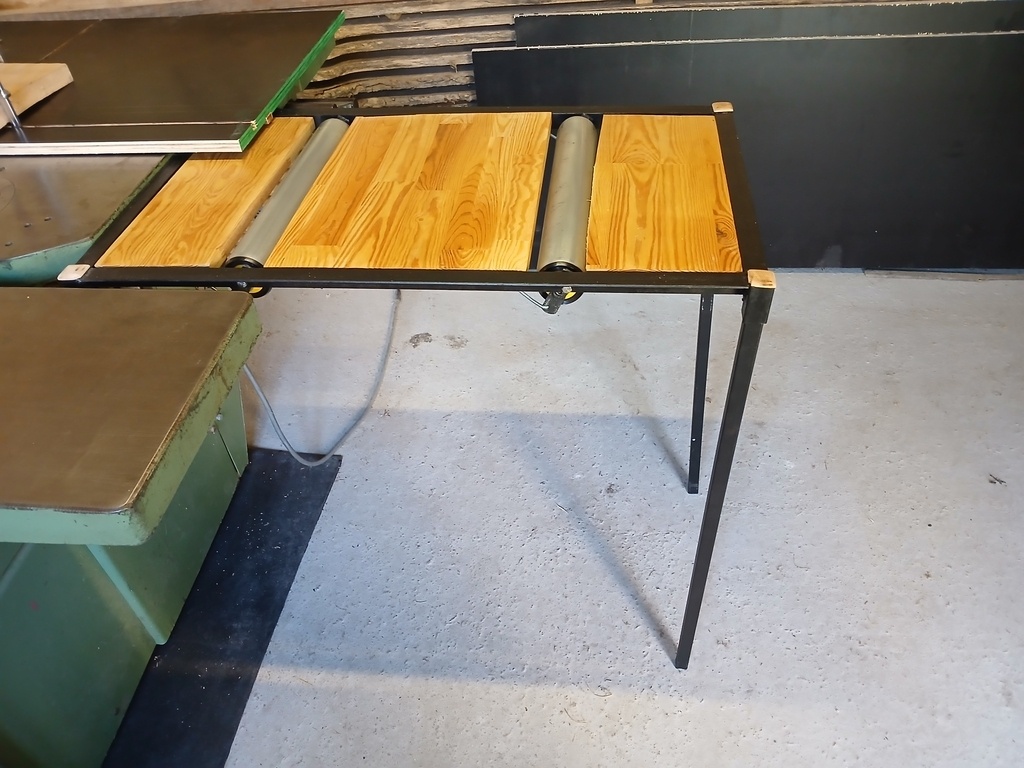

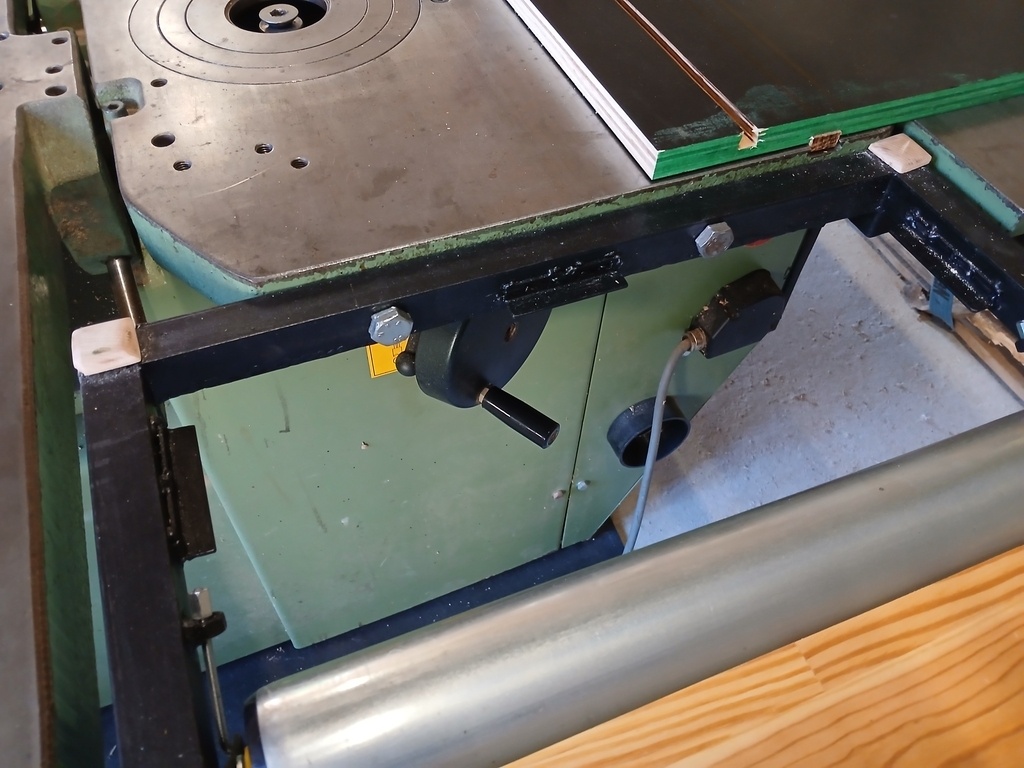

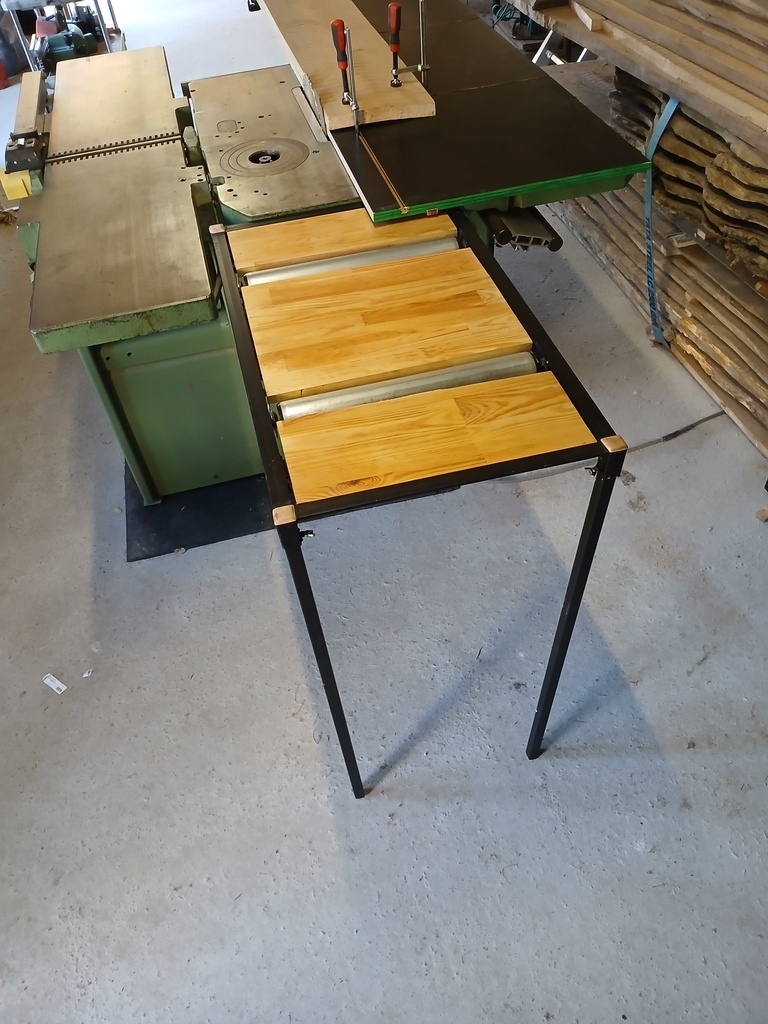

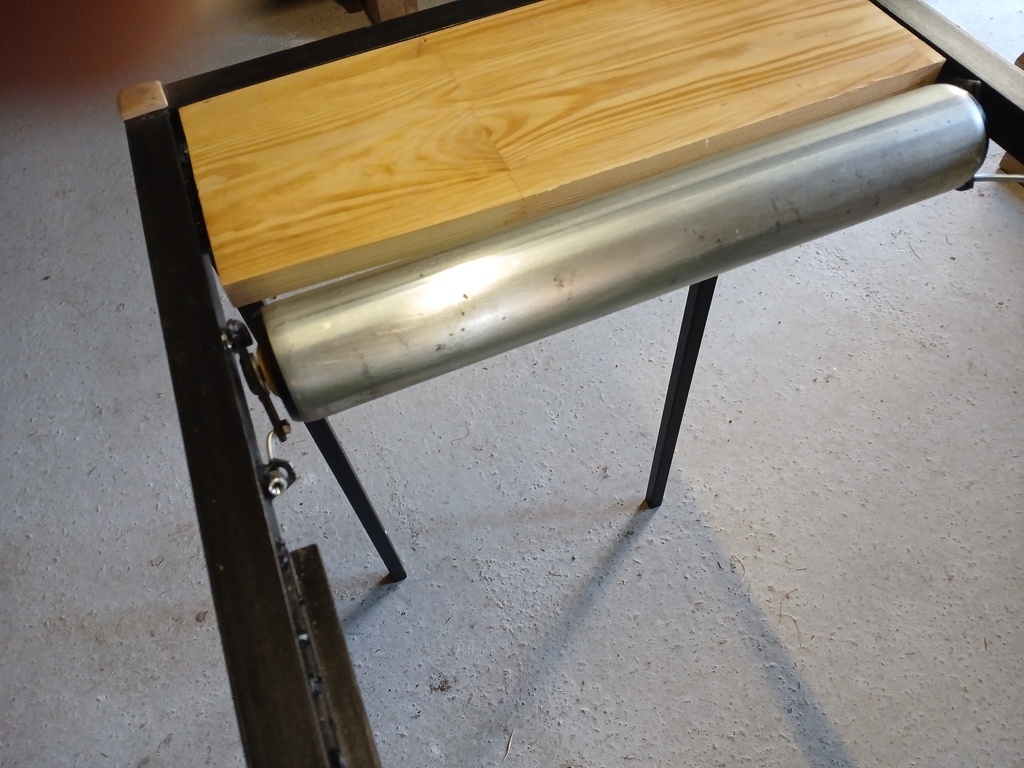

un gabarit de scie à format remplaçant un chariot ras de lame pour déligner des planches avec un combiné Robland X310 suivant le modèle de Samuel Mamias. Réalisé avec un CP filmé de 18 mm, une baguette en chêne de 10 X 20 mm en dessous (coulissant dans la rainure de la table de scie), des rainures en queue d'arondes au dessus pour fixer par des serres joints adaptés. Pour prolonger la table de scie j'ai réalisé un cadre en cornière sur lequel j'ai mis 2 roulements réglables en hauteur afin de pouvoir soutenir le gabarit en sortie de table de scie. Le cadre est fixé sur la table de scie avec 2 boulons. Les plateaux en sapins ne servent qu'à poser éventuellement des outils.
