Ben voilà,
J'ai laissé mon grand jardin et sa grande serre maraîchère derrière moi, en Sud-Vendée, depuis quelques années déjà, et autant le retour à l'établi est agréable, autant pouvoir mettre les mains dans la terre et prendre soin des végétaux (pour mieux les manger, j'avoue...) me manquait.

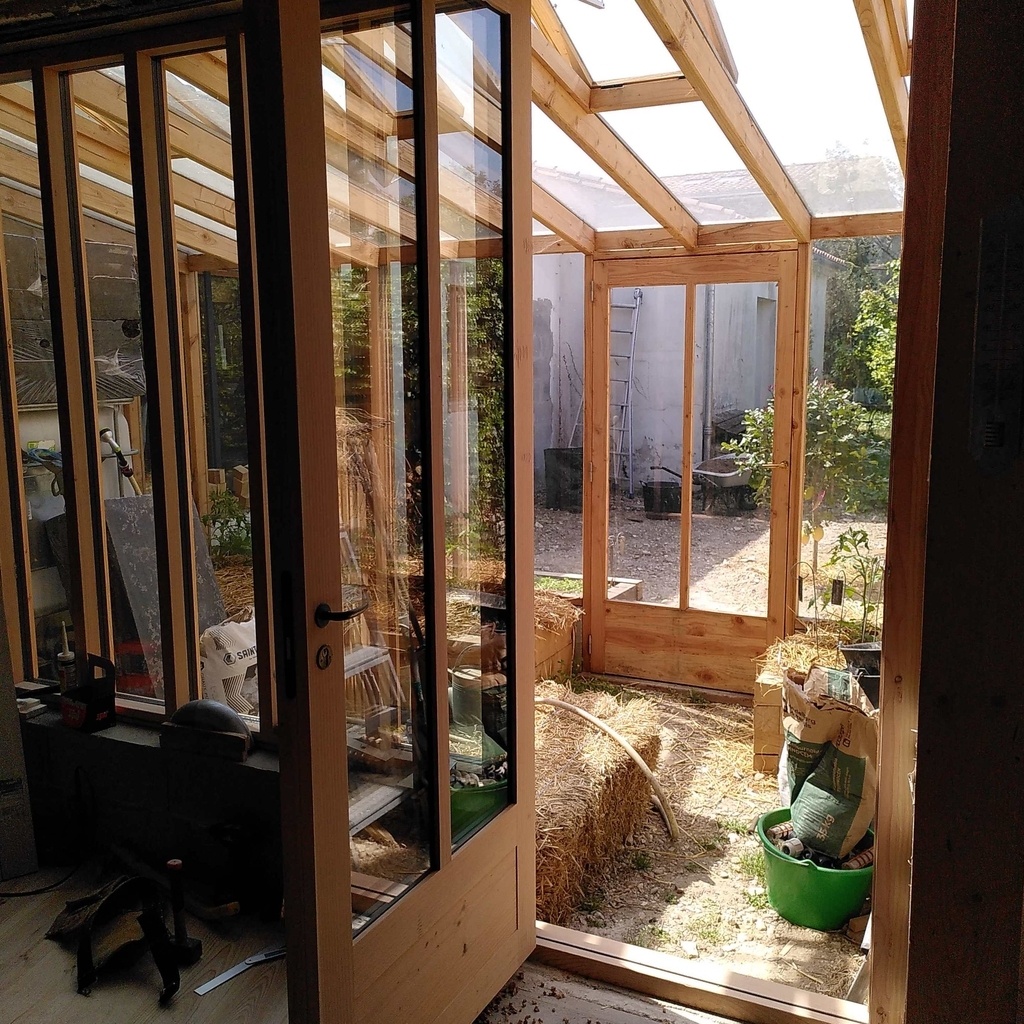

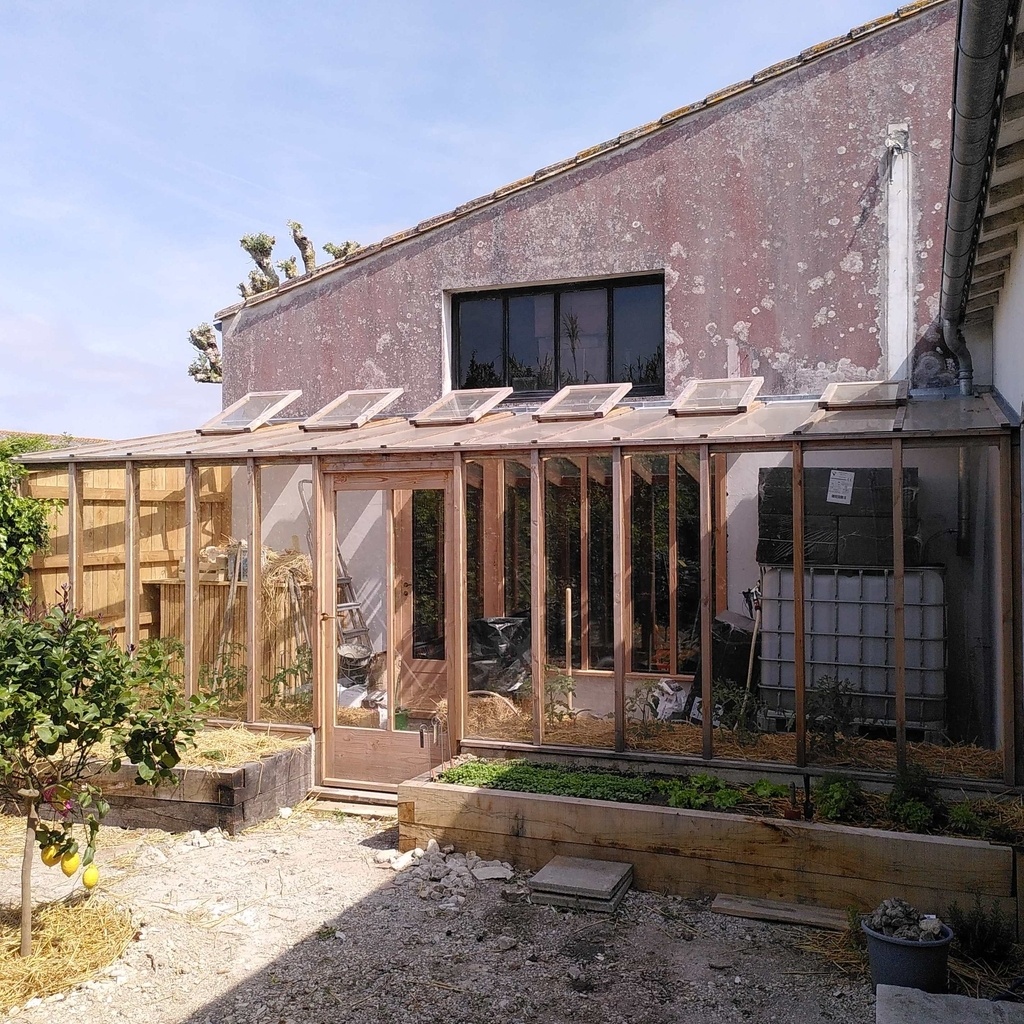

Pour satisfaire ce besoin, et pour d'autres raisons aussi, dans le cadre de la transformation de notre chez-nous, j'ai donc entrepris de réaliser cette serre de 6,60m x 2,45m intérieur. Elle est en douglas d'ossature et verre, feuilleté pour le toit et simple pour la paroi verticale.
Orientée plein sud, dans une région ou l'ensoleillement est donné à +/-2600 heures par an, j'ai conçu la chose de manière à éviter les surchauffes, particulièrement parce-que la pièce à laquelle elle est adossée est une chambre.

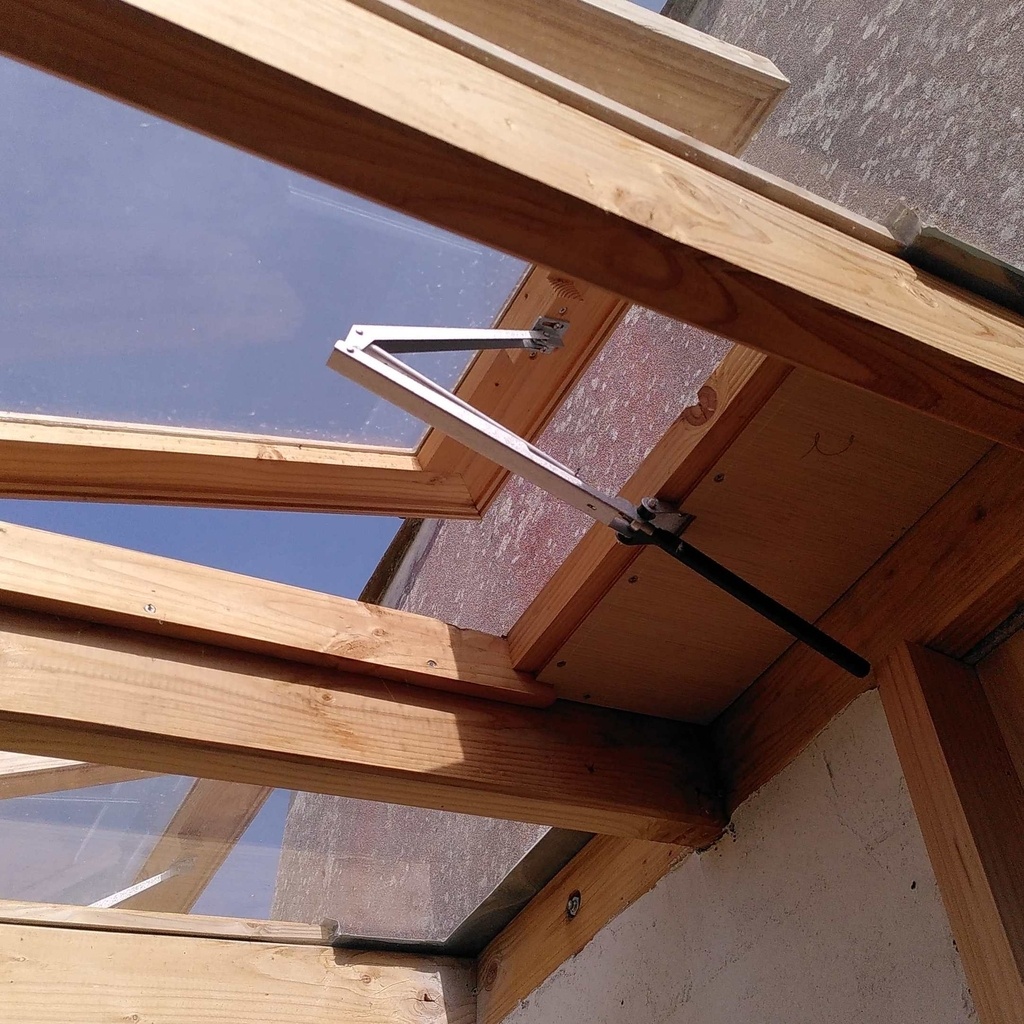

Liège en 40mm collé à l'extérieur, et enduit en blanc, châssis fixe et porte vitrée donnant sur la chambre en triple vitrage (vitrages extérieurs traités peu émissifs), et cerise sur le gâteau, 6 châssis ouvrants grâce à des vérins thermiques.
Autrement dit, dès que la température dépasse un certain point, le vérin, réglable, ouvre le châssis. J'avoue que ça me plaît assez de voir le bazar s'auto gérer...
Je découvre le fonctionnement de l'ensemble au fur et à mesure, et je constate que jusqu'à présent, la chaleur reste dans la serre et la chambre conserve sa fraîcheur. Il reste toujours possible de tendre une toile d'ombrage au dessus, et de blanchir les vitrages au blanc de Meudon, une pratique courante en maraîchage, pour les périodes plus caniculaires.

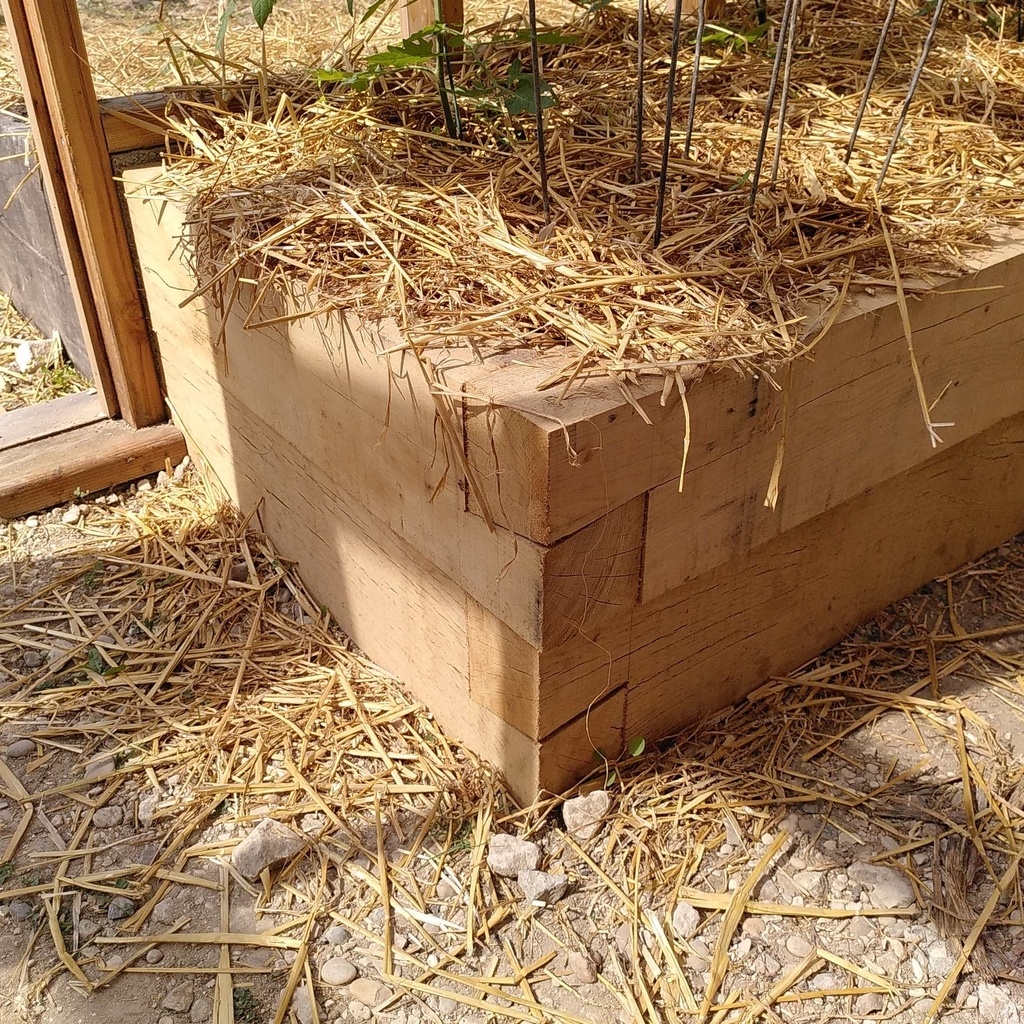

2 cuves de récupération d'eau de pluie, 2 (bientôt 3) bacs de culture en traverses paysagères assemblées avec queues d'aronde autobloquantes, et déjà quelques plants de tomates qui semblent se sentir très bien...
N'hésitez pas si vous avez des questions...
Ah si, précision utile, le Roubo du menuisier des jardins m'a été bien utile pour la conception des châssis.
Bon dimanche.
Jean
Petit rajout pour répondre aux questions qui me sont posées, notamment au sujet de l'étanchéité...

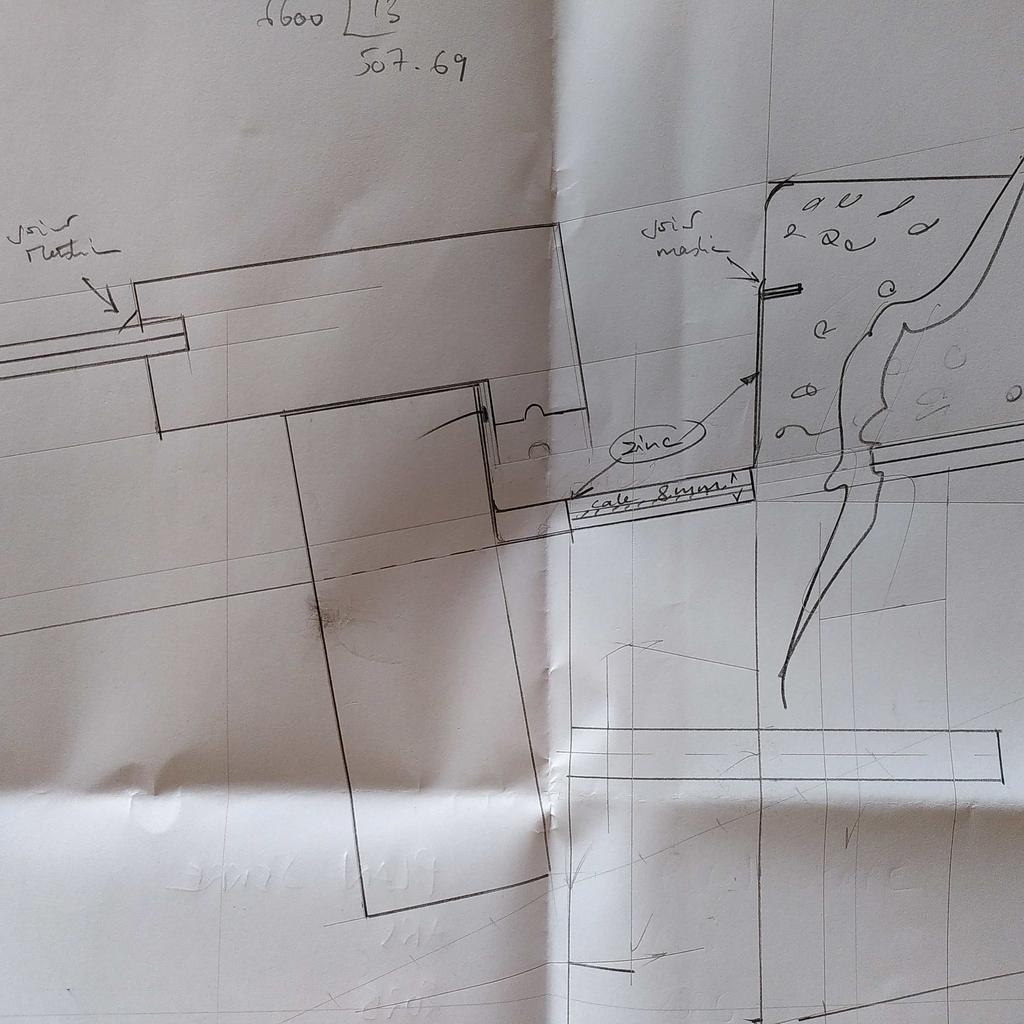

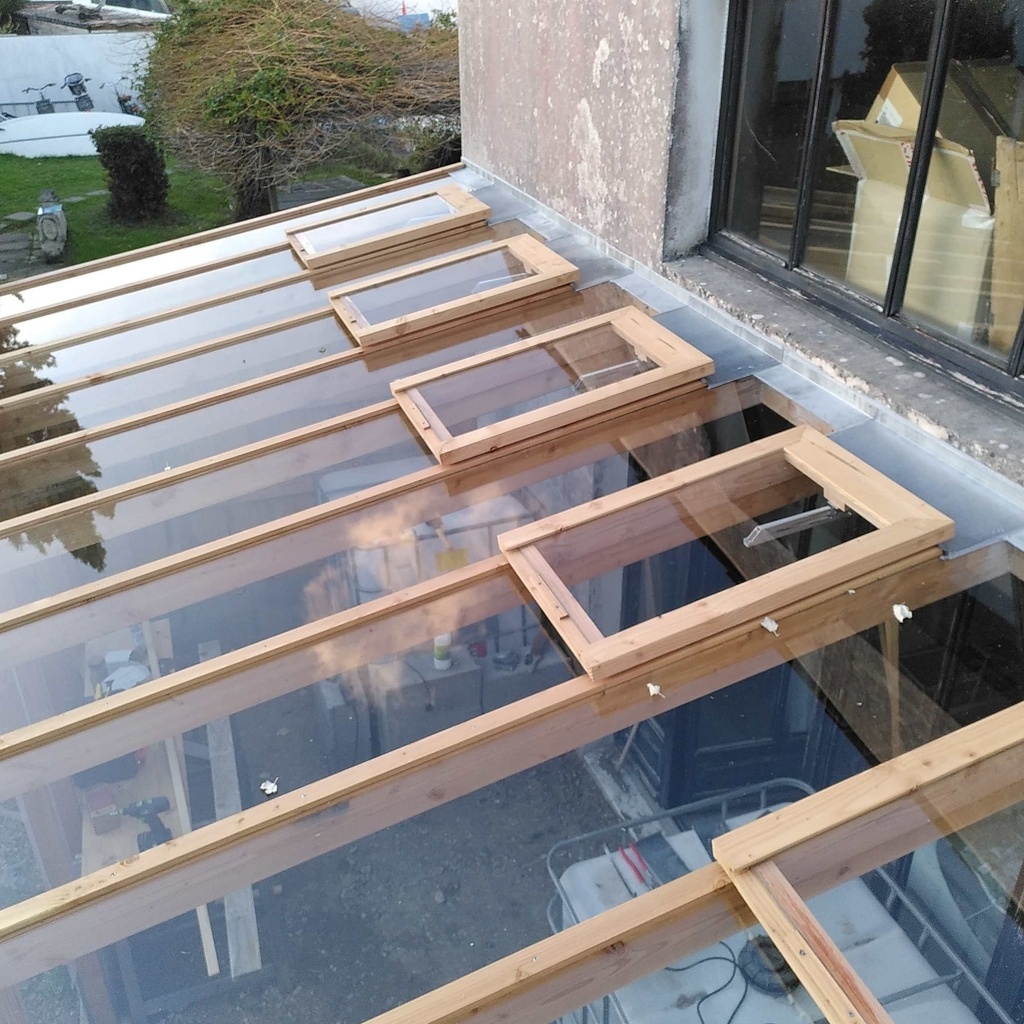

Voici une photo du plan montrant la coupe au niveau du raccordement au mur, ainsi que quelques vues de l'ouvrage.
J'ai réalisé une tablette en contreplaqué de 18mm, feuilluré pour saillir des chevrons de la même épaisseur que le vitrage (8mm) cette tablette rentre en rainure dans la traverse supérieure du dormant de châssis. Elle bute contre le mur en partie supérieure. Elle est plus grande que sur le plan, longueur de vérin oblige !

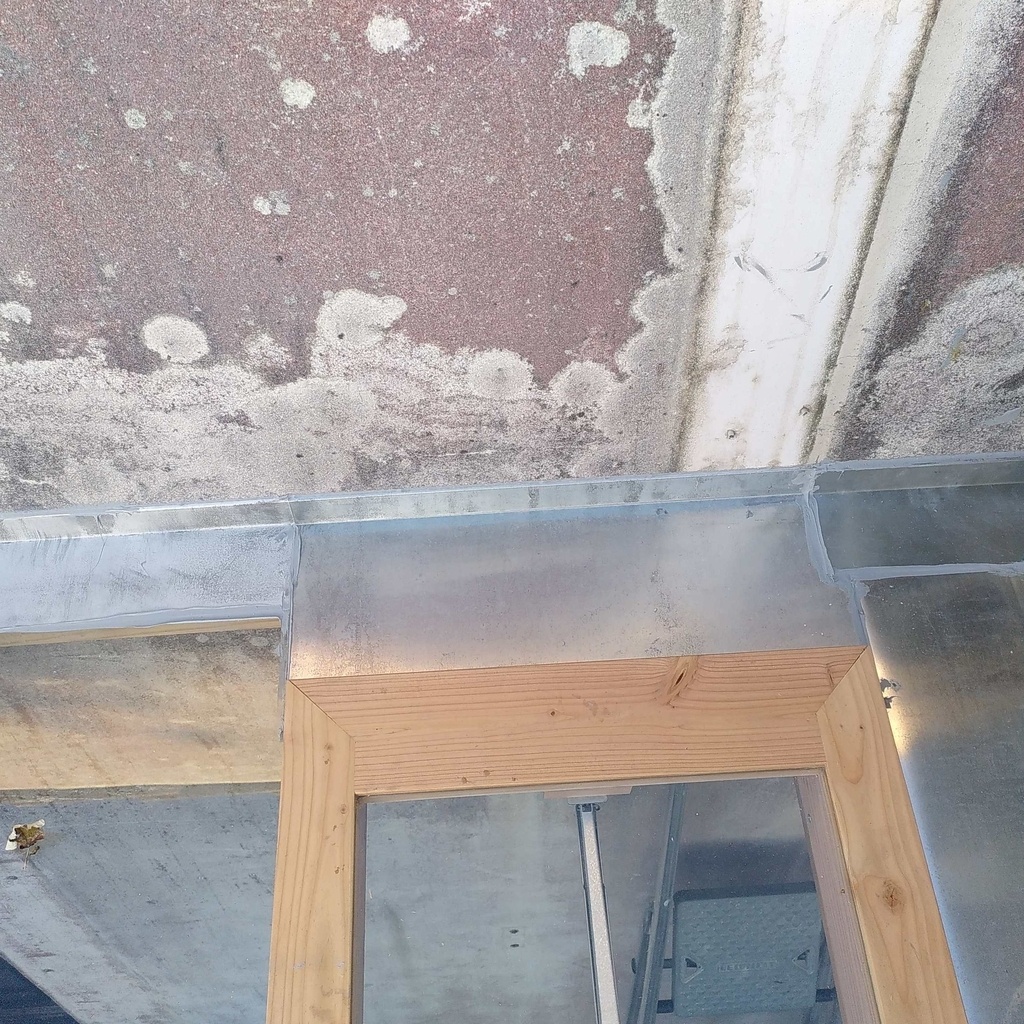

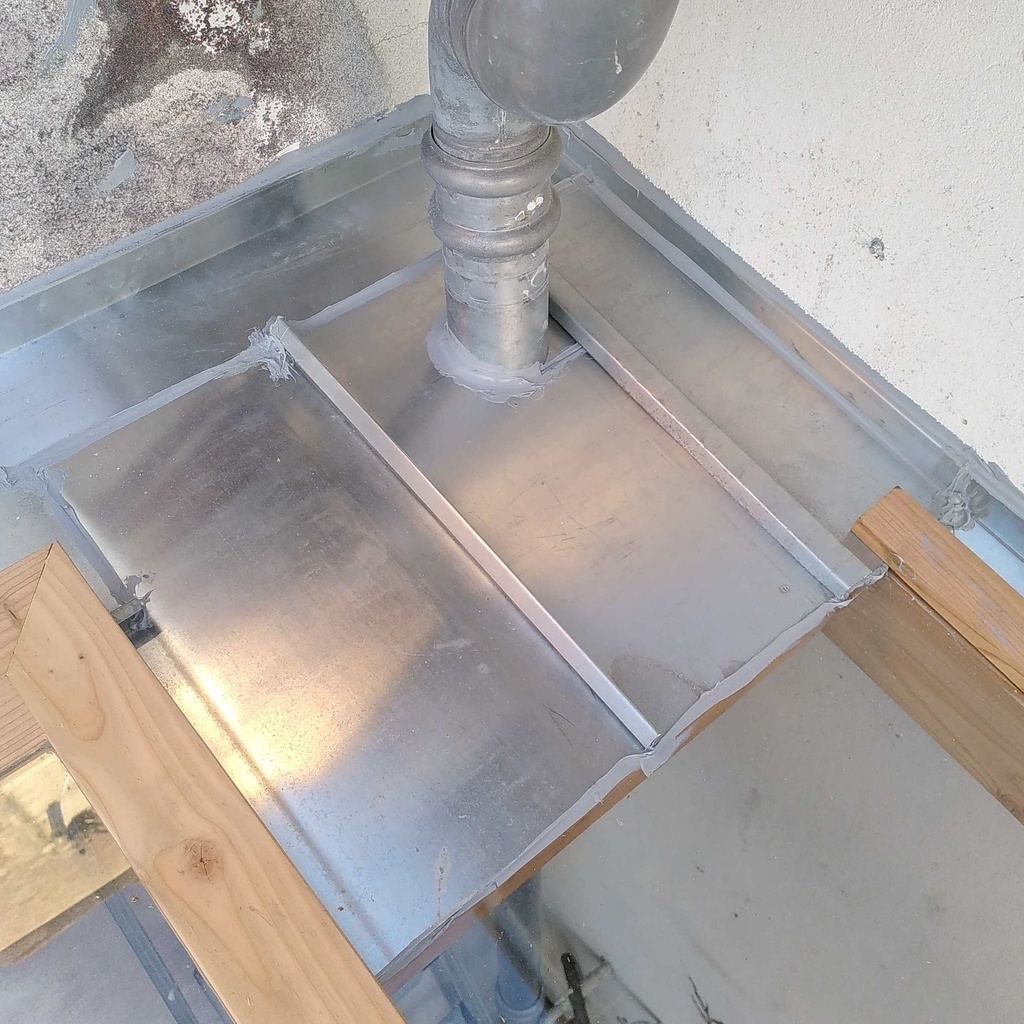

J'ai réalisé une saignée à la meuleuse d'angle dans la maçonnerie, dans laquelle rentre un profil zinc plié sur mesure. (certaines agences Chausson matériaux disposent de plieuses mises à disposition, c'est bien pratique)

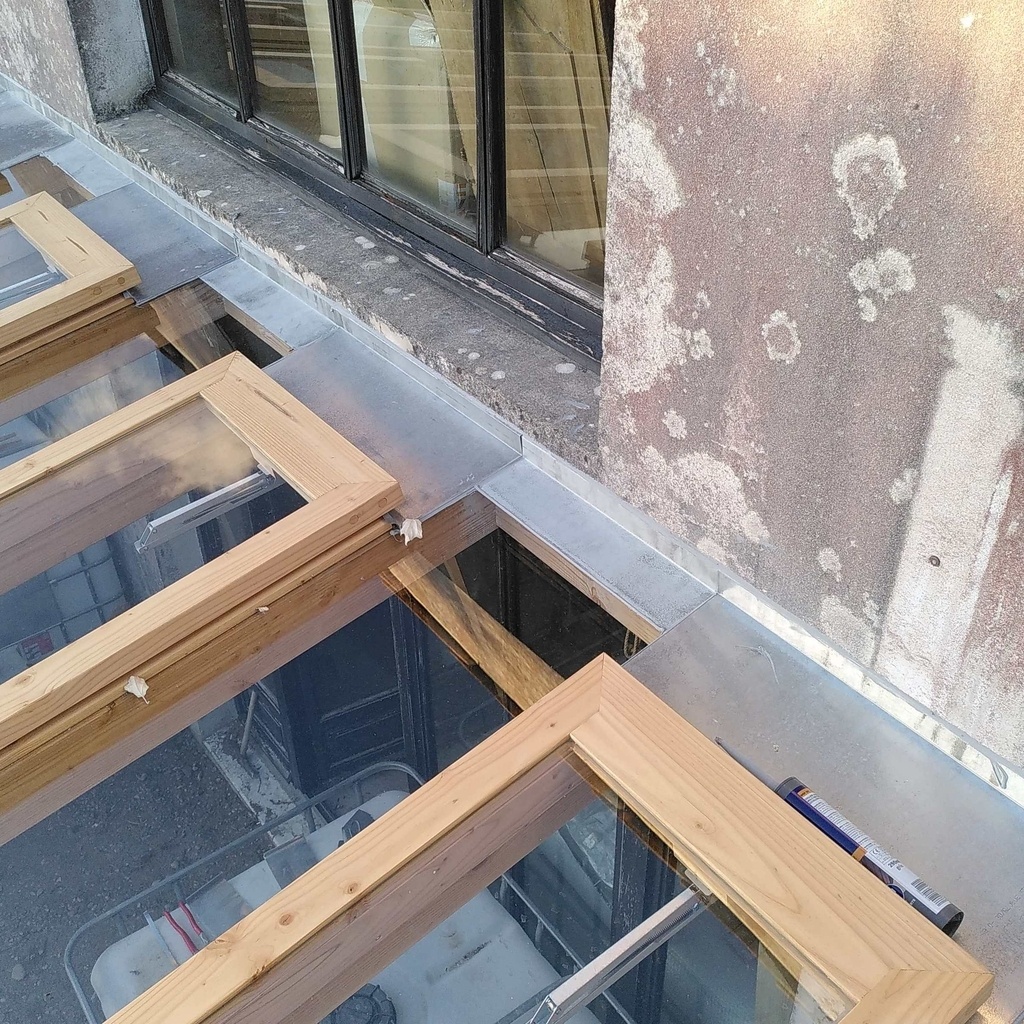

Le zinc est collé à la MS spécial zinc dans la saignée, recouvre la maçonnerie, la tablette, et remonte sur la partie saillante de la traverse supérieure du dormant.
Dans les travées sans châssis, le pliage zinc est également collé sur le vitrage, au bord pour permettre la dilatation.
J'ai conçu ce système en demandant conseil à une copine zingueuse, et en acceptant quelques fuites en cas de vent/fortes précipitations ; après tout, c'est une serre, pas une véranda.
Je n'ai pas collé les vitrages, sauf dans les rainures des traverses inférieures des dormants de châssis, et pour les vitrages des ouvrants.
Les vitrages principaux sont maintenus par des couvre-joints en douglas raboté, vissage inox.
Les vitrages des ouvrants sont enfilés en rainure, flottage sur la traverse inférieure avec butée vissée pour bloquer. Collage silicone ensuite
Bilan, quelques gouttes parfois...
Publications associées
Licence
Discussions
Elle est très sympa cette serre. Bravo.
Ça fait grand luxe par rapport à ma serre tunnel. (Dont je suis bien content).
Une question, ces quoi ces vérins ? J'en ai vu qui sont électriques. Je n'ai pas vu d'installation électrique sur ta serre, ça m'intrigue et ça m'intéresse...
Jp
Merci, c'est vrai que c'est luxe... ce sont des vérins pour serre, fabriqués au Danemark. Le gaz contenu dans le cylindre se dilate avec la chaleur, et pousse le bras articulé. La capacité est de 14kg maximum, ici les châssis en font moitié moins.
Je les ai pris chez France serre...
Merci. J'aime bien ce principe. C'est mieux que les systèmes trop complexes et energivores.
Bravo
Merci
Bravo pour cette belle réalisation et bravo pour les queues d'arondes sur les jardinières extérieures :)
Le douglas parait tout à fait adapté à ce type de structure, mais une voile d'ombrage n'est-elle pas prévue pour limiter la température intérieure ?
Merci, et oui, la toile d'ombrage est plus qu'envisagée...
Très belle réalisation, as-tu également prévu des trappes automatiques en partie basse, pour favoriser la circulation de l'air
Merci,
non, je gère en ouvrant la porte tout simplement, mais peut-être la modifirais-je.
L'ennui c'est que le panneau de porte est bien exposé aux intempéries...
Bravo pour la réalisation, c'est très esthétique. Pour ce qui concern les bacs à légumes, il semblerai qu'ils soient en chêne?
Merci, oui, ce sont des traverses paysagères en chêne.
superbe!
question sur l'étanchéité: comment a été fait l'étanchéité entre le bois et le verre ?
l'eau dans la cuve n'est pas trop chaude ? :)
Merci, j'ai rajouté quelques photos et explications concernant l'étanchéité.
Pour l'eau des cuves, effectivement, elle se met à température ambiante, d'autant plus vite que je n'ai protégé avec un bardage qu'une cuve sur deux.
Ce n'est pas forcément un inconvénient, certains légumes préfèrent une eau tiède pour l'arrosage, tels que melons, aubergines...
Par ailleurs, l'inertie thermique des cuves permet de garder quelques précieux degrés pendant la nuit.
Le risque tient davantage au développement d'algues, je m'arrange pour vidanger régulièrement.
L'aspect inertie est précieux.
Contre les algues, il faudrait un bardage étanche à à la lumière.
Elle a l'air formidable cette serre !! bravo pour la conception et la réalisation.
vous avez due vous contraindre à une norme pour la largeur des panneaux de verre?
bien à vous
Julien
Merci, je n'ai pas suivi de norme, juste organisé les espacements pour l'esthétique et la régularité, que les vitrages aient tous la même largeur...sauf pour la porte.
