Voilà, c'est presque fini mais je publie quand-même !

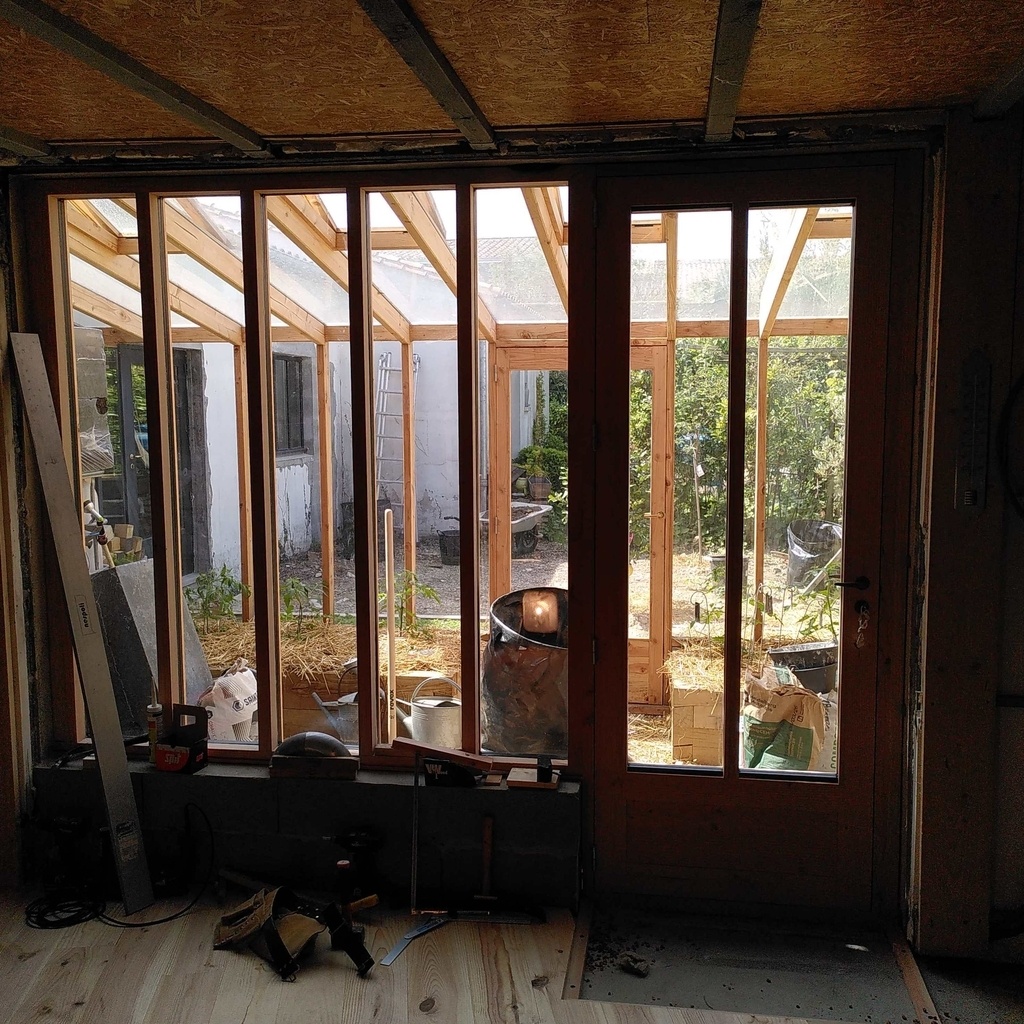

Pour remplacer les portes vitrées et châssis fixes de cette baie de 3m de large par 2m50 de haut, en bois exotique rouge ayant vraiment mal vieilli. (fabrication industrielle, conception discutable, exposition plein sud + 10cm d'eau lors de la tempête Xynthia, cumul fatal!) voici ce que j'ai conçu et réalisé.
Le nouvel ensemble en douglas de 54mm et 41mm, les montants et traverses des ouvrants de porte sont en deux épaisseurs de 35mm pour atteindre 70mm, afin d'accueillir le triple vitrage de 44mm.

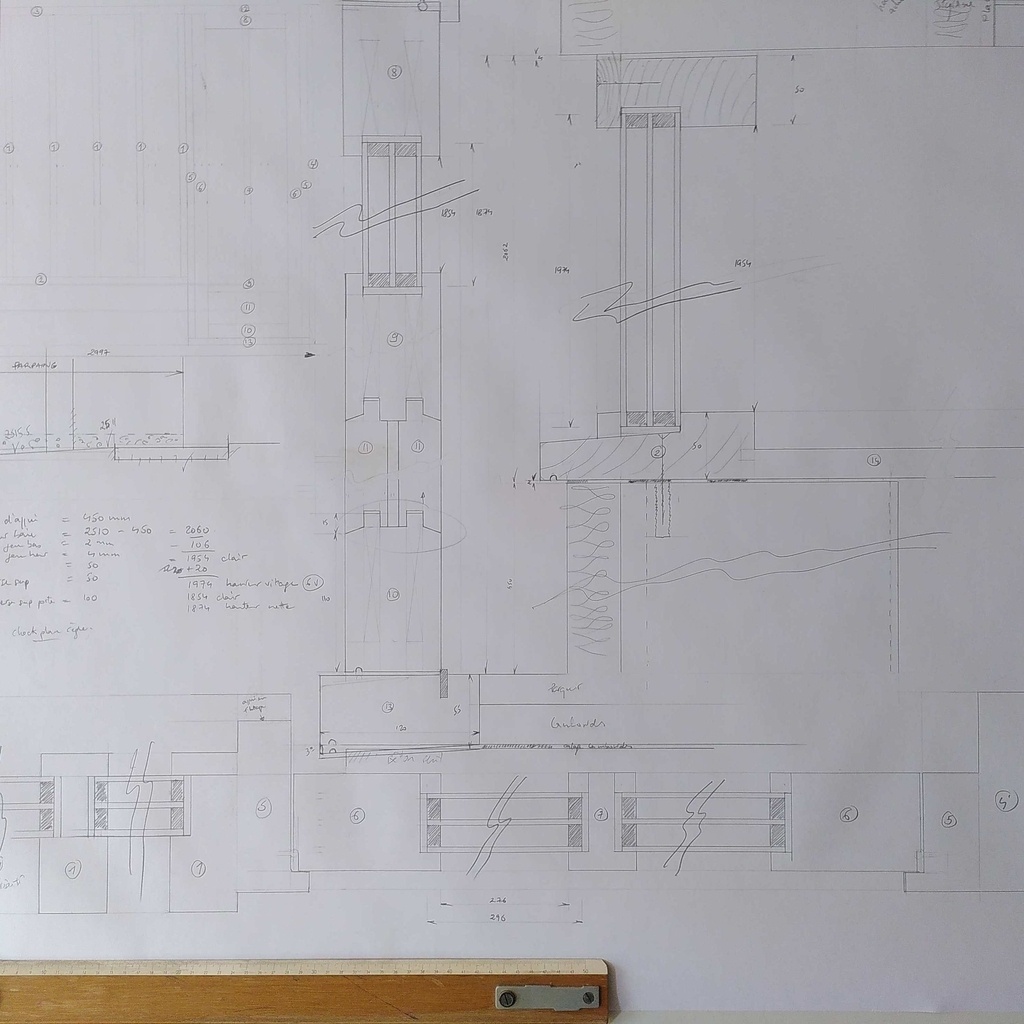

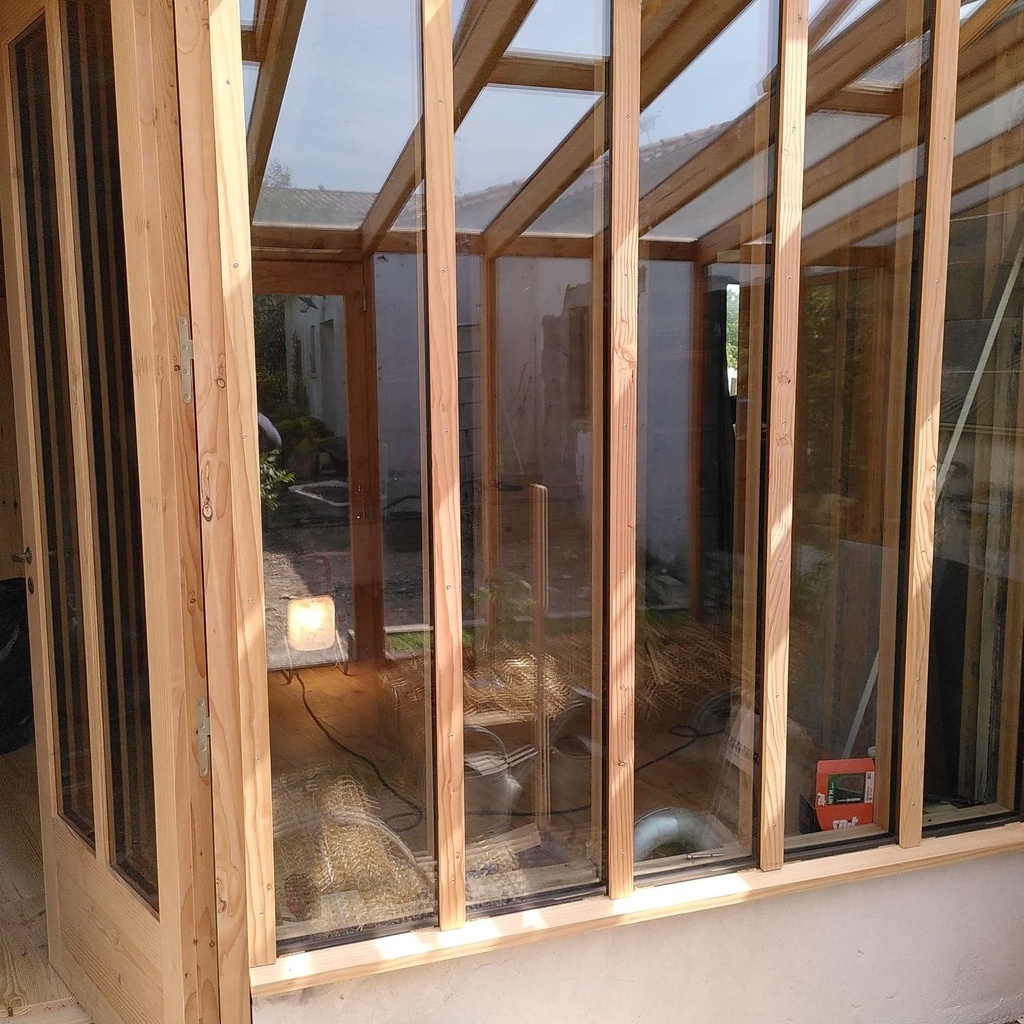

Pour le châssis fixe, les montants sont assemblés en "T" pour éviter de perdre trop de matière en feuillurant, et jointés par 2 dominos avec la traverse haute et celle d'appui. "Couvre-joints" vissés inox pour tenir le vitrage.

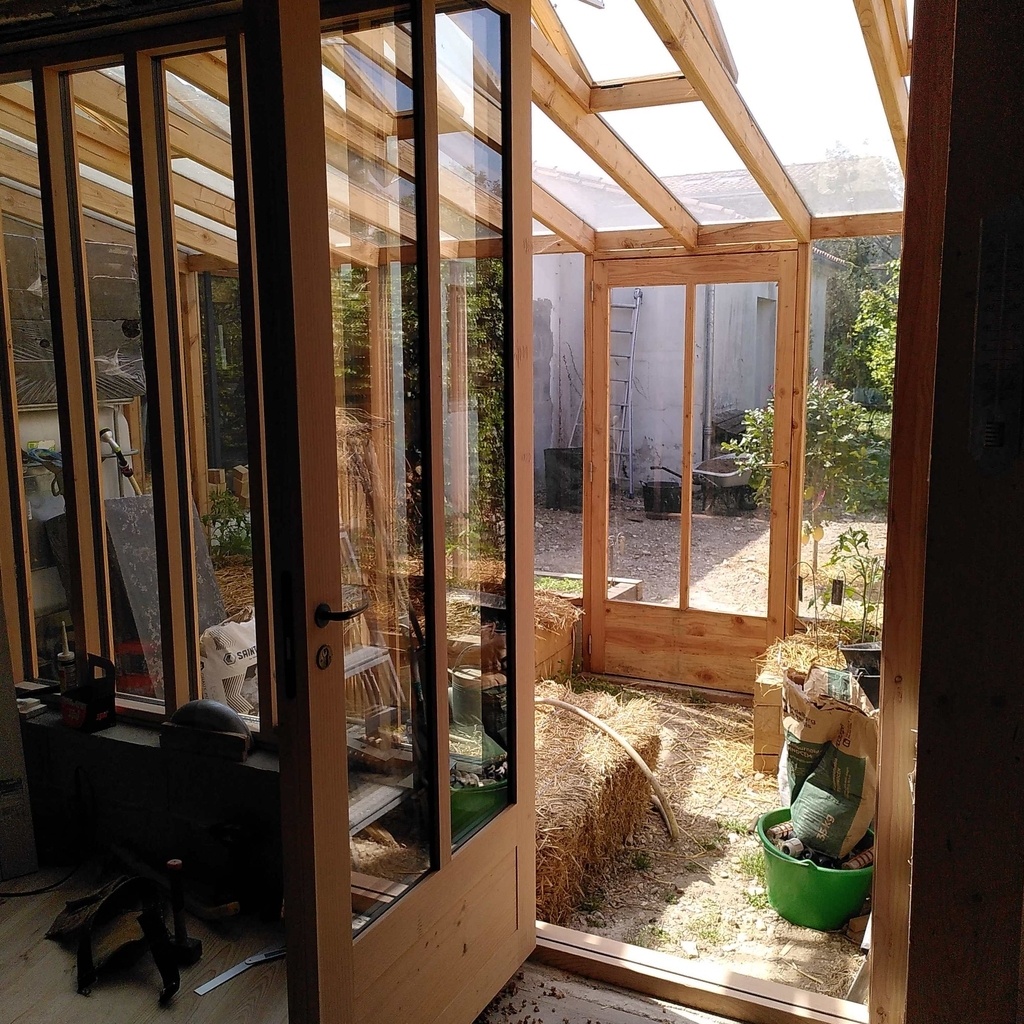

Pour la porte, doubles tenons de 16mm pour les trois traverses, et panneau à ma façon (bon, j'espère ne pas être le seul...) : double languettes pour joindre avec les montants et avec la traverse haute, et double rainure pour la jonction avec la traverse basse (ça marche aussi en simple, suivant l'épaisseur). L'objectif est d'accompagner l'eau de telle façon à ce qu'elle reste à l'extérieur et ne puisse s'infiltrer nulle part. Bon, la porte est désormais protégée par une [serre](www.lairdubois.fr/creations/29
736-serre-adossee.html)
mais sait-on jamais... Les portes d'origine ont commencé à pourrir à partir des rainures de traverses basses, j'avais déjà constaté cette pathologie pour une porte vitrée de pavillon dans les Deux-Sèvres, l'ouvrage n'avait que 12 ans!!!
Petite feuillure et joint cylindrique en caoutchouc pour l'étanchéité, 4 paumelles renforcées, sait on jamais, la porte une fois vitrée ne pèse que 70kg... Compriband pour l'étanchéité périphérique et scellements mixtes suivant les supports, chimique pour les parpaings creux, chevilles Crampon (je suis fan !) dans le plein...
Que dire de plus ? Ah oui, un habillage pour le muret d'appui que j'ai maçonné, et puis finir le plancher pin sur lambourdes, et quelques petits détails avant d'emménager dans notre nouvelle chambre... J'ai hâte, mais je reste raccord à ce principe : "hâte toi lentement !"
À tout bientôt...
Jean
Publications associées
Licence
Discussions
Superbe.
Merci
"hâte toi lentement !" j'aime beaucoup!
Chouette réalisation!
Bonjour, un grand bravo pour ce projet, pourriez-vous me donner des infos de la partie toiture, étanchéité des vitrages, si vous avez un croquis de la coupe ou autres informations , cela me rendrait service.Merci
Bonjour,
j'imagine que tu veux parler de l'étanchéité de la toiture de la serre...
Voici une photo du plan montrant la coupe au niveau du raccordement au mur, ainsi que quelques vues de l'ouvrage.
J'ai réalisé une tablette en contreplaqué de 18mm, feuilluré pour saillir des chevrons de la même épaisseur que le vitrage (8mm) cette tablette rentre en rainure dans la traverse supérieure du dormant de châssis. Elle bute contre le mur en partie supérieure. Elle est plus grande que sur le plan, longueur de vérin oblige !
J'ai réalisé une saignée à la meuleuse d'angle dans la maçonnerie, dans laquelle rentre un profil zinc plié sur mesure. (certaines agences Chausson matériaux disposent de plieuses mises à disposition, c'est bien pratique)
Le zinc est collé à la MS spécial zinc dans la saignée, recouvre la maçonnerie, la tablette, et remonte sur la partie saillante de la traverse supérieure du dormant.
Dans les travées sans châssis, le pliage zinc est également collé sur le vitrage, au bord pour permettre la dilatation.
J'ai conçu ce système en demandant conseil à une copine zingueuse, et en acceptant quelques fuites en cas de vent/fortes précipitations ; après tout, c'est une serre, pas une véranda.
Je n'ai pas collé les vitrages, sauf dans les rainures des traverses inférieures des dormants de châssis, et pour les vitrages des ouvrants.
Les vitrages principaux sont maintenus par des couvre-joints en douglas raboté, vissage inox.
Les vitrages des ouvrants sont enfilés en rainure, flottage sur la traverse inférieure avec butée vissée pour bloquer. Collage silicone ensuite
Bilan, quelques gouttes parfois...
J'espère que ça satisfait ta curiosité.
Bon week-end.
Jean
