Sébastien Flamant

Etabli

par Sébastien Flamant

Bonjour,

Voici mon premier gros projet, un établi.
J'ai trouvé la limite aux tréteaux Leroy merlin et de la planche de sapin posé dessus...


Dimensions:

90 cm de haut, 160cm de long et 80 de large.

Budget et bois:

J'ai récupéré du bois ici et là pour le faire.
Bois exotique, sapin, chêne: 50euros
Plan de travail MDF 30mm: 27euros
Panneau agglo mélaminé noir 5mm: gratuit
Colle: 10euros

Le but était d'apprendre, de tester les assemblages pour la premiére fois.

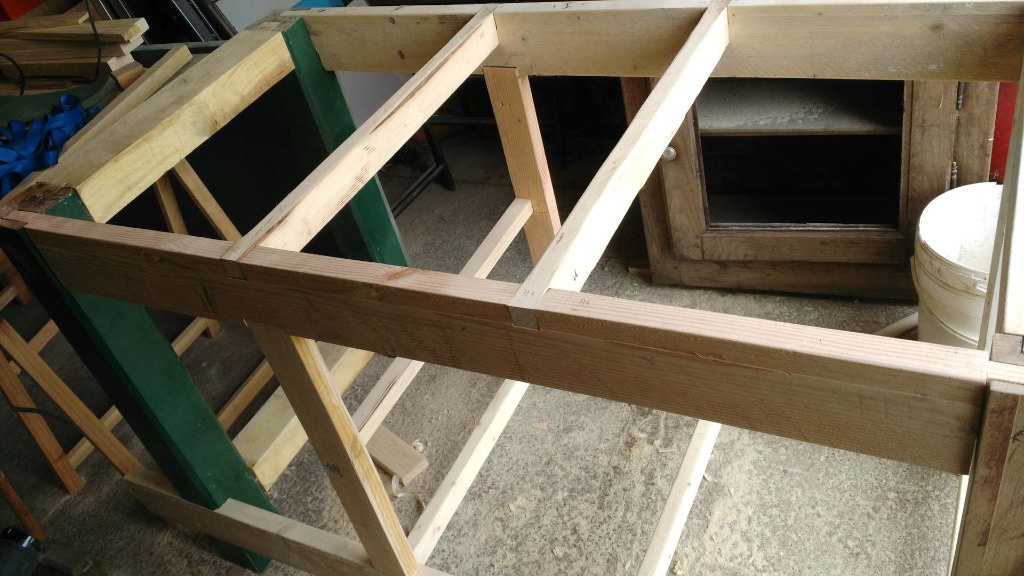

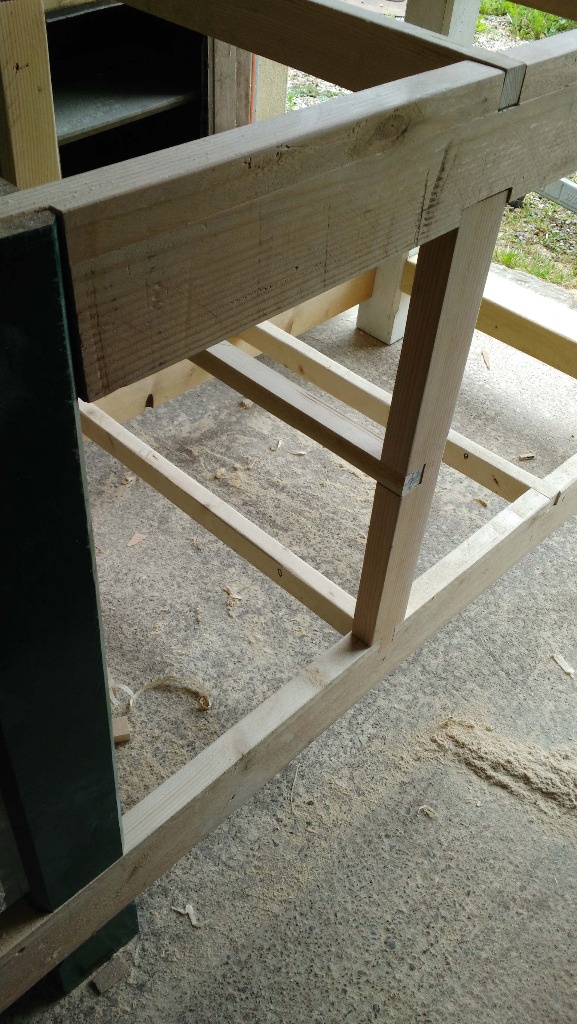

Donc tenons, mortaises, mis bois, épaulements.
J'ai surtout touché aux limites de mon matériel:
Avec la scie circulaire, la perceuse, pas de raboteuse, j'ai dû m'adapter au bois. Rien n'était droit ou ne s'emboitait parfaitement. Même sur mes coupes à la scie circulaire avec le guide, les coupes de 5 ou 6cm n'était pas parfaitement droites..

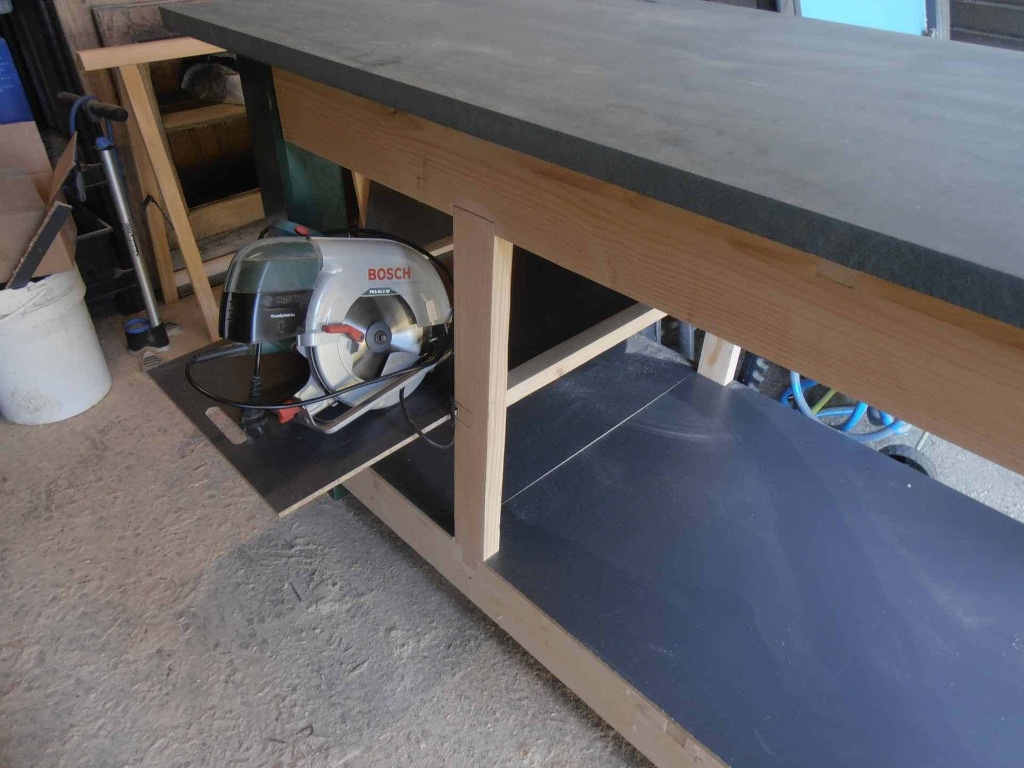

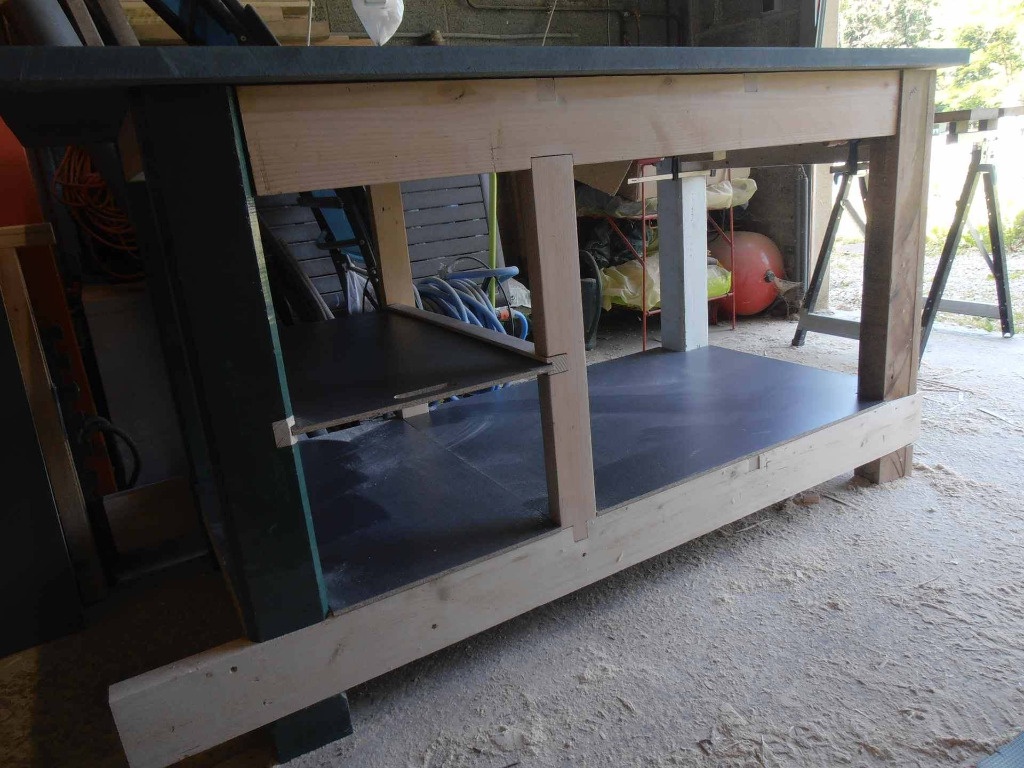

J'ai finalement obtenu un établi très robuste ( les sections des pieds: 10*10cm ) et parfaitement plat, support pour mes autres réalisations en cours :)

Contenus associés

On en parle ici

Sébastien Flamant a publié la création "Etabli".il y a 4 mois
Pierro


C'est bien dis donc. Comment as-tu fixé ton plateau aux pieds ? A l'occas', trouve-toi une presse (par ex), cela te sera très utile pour tes futurs projets.

ecto1


Bravo, c'est un joli travail, tu a dû bien te faire plaisir.

Sébastien Flamant

Ouais, j'ai bien aimé, c'était mon plus long projet jusqu'à maintenant.
Le plateau n'est pas fixé, comme je l'ai dit, ça sera plus simple pour déménager, et il est assez lourd pour rester en place tout seul la plupart du temps..

Pour la presse, j'aurai vraiment voulu en fabriquer une, mais quel que soit la solution choisis, ça demande un investissement que je ne peux pas faire pour le moment :(

jeanco77


Un établi pour 80 euros c'est une performance en soi!

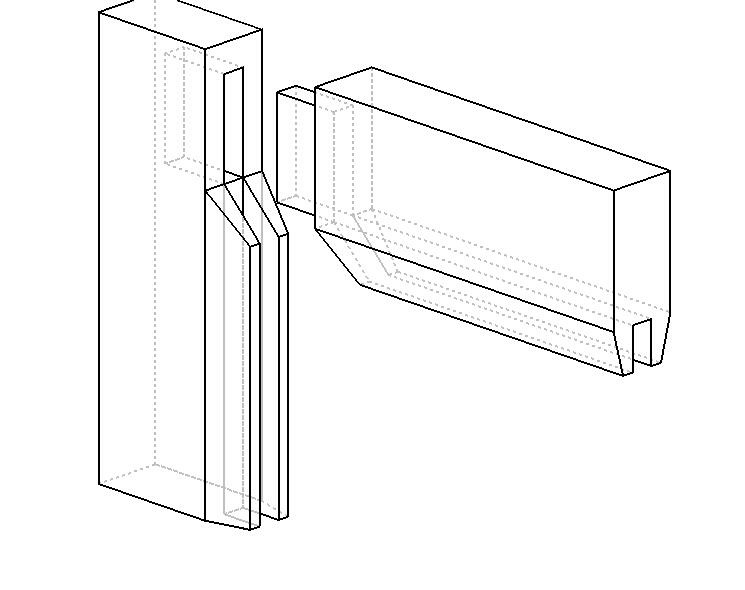

Point technique : Tes assemblages entre les pieds et les traverses reviennent à des enfourchements. Pour les grandes traverses de façade et arrière, si tu avais décalé un peu la mortaise du pied vers le bas en laissant du bois vers l'extrémité du pied tu aurais eu un tenon-mortaise classique avec épaulement. Là tu as réduis le tenon en bas alors que c'est sur le haut que ça se fait en principe. sur le dessin il y a des moulures en plus mais le principe reste le même. L'avantage c'est que l'assemblage est mécaniquement bloqué tout seul. La colle ne fait que rendre définitif le tout.
Pour le plateau, une grande vis dans chaque pied en fraisant la tête, ça reste démontable et ça stabilise le tout.

Bons copeaux !

Sébastien Flamant

Hello,

Merci pour le point technique ;)

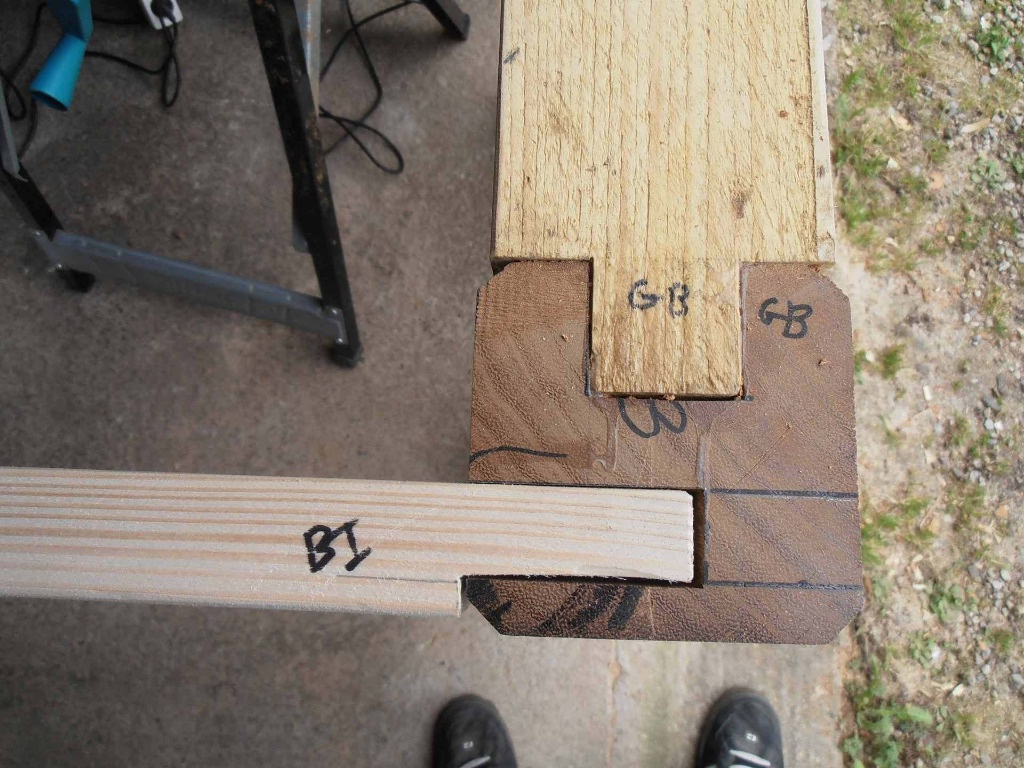

En effet, en haut, ce sont des enfourchements, comme tu le fais remarquer.
Les vrais tenons mortaises sont en bas ( sur les cotés ), mais en effet, l'épaulement est en bas ...

Super astuce pour fixer le plateau, je n'y avais pas pensé, je vais peut être faire ça !
Merci !

jules


Pour la presse fait toi en une comme tout e bois vas sur Youtube et recherche "travaille du bois-construction d'un établi" j'en ai fait une çà marche super bien.

JOiner


Jolii!! Oui pour la presse tu pourrais en faire une tout en bois, commander un vis de presse (50euros) ou en trouver d'occase... très facile à mettre en place :) si tu veux aller jeter un coup d'oeil au mien pour te faire une idée... :) par contre ton débord de plateau va te gêner...il faudrait trouver une astuce.. comme c'est du mdf moi je l'affleurerai carrément dans le prolongement des pieds..? Ça ne risque pas de réduire...

Sébastien Flamant

J'ai vu les 2 vidéos, en effet, c'est ce que j'aimerai me faire ;)
Il faudra juste le budget pour la tige fileté !

graeme


un tige de 20 MM doit le faire ,le mien fait 90 cm de haut, 150cm de long et 60 de large
prix 30 euro
