Salut,

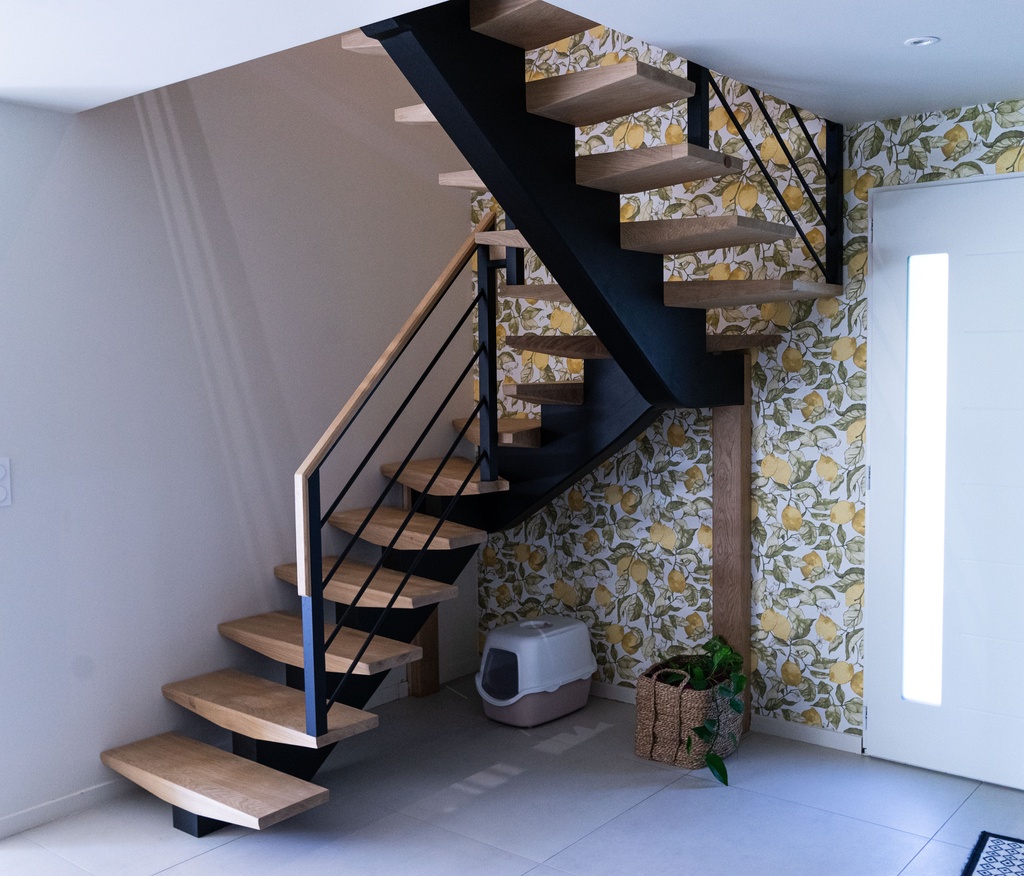

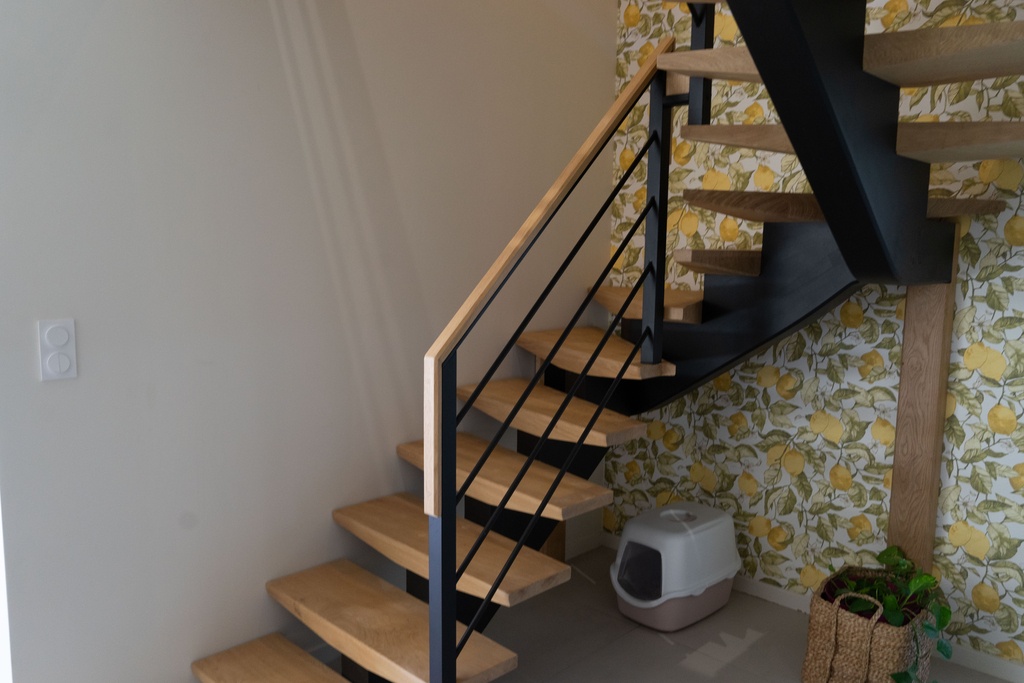

Je vous présente cet escalier qui m'en a bien fait voir!
Pour être honnête, c'est mon premier limon central et j'ai dis oui à une cousine avant d’étudier vraiment le projet.. Suite à l'avis d'Etienne Destuiliers et de Bonbonveronbi, j'ai revu ma copie qui ne prévoyait pas les poteaux de soutien.
C'est la première fois que je modifie des plans post signature de devis, ça a été dur a encaisser de mon coté. Les clients ont été ok, heureusement.
Les crémaillères hautes et intermédiaires ont une entaille dans laquelle vient s'encastrer la crémaillères inférieur. La fixation est réalisé par 4 tiges filetées. J'ai fait des chandelles les plus profonde possible pour éviter un retrait du bois trop important qui donnerait du jeu à l'ouvrage.
La crémaillère haute est posé sur une platine bois de la même façon, Cette platine, fixer avec scellement chimique dans la dalle, est directement inspiré du pas à pas de kaj ajouté en bas de cette page (merci pour ce partage d'ailleurs!)

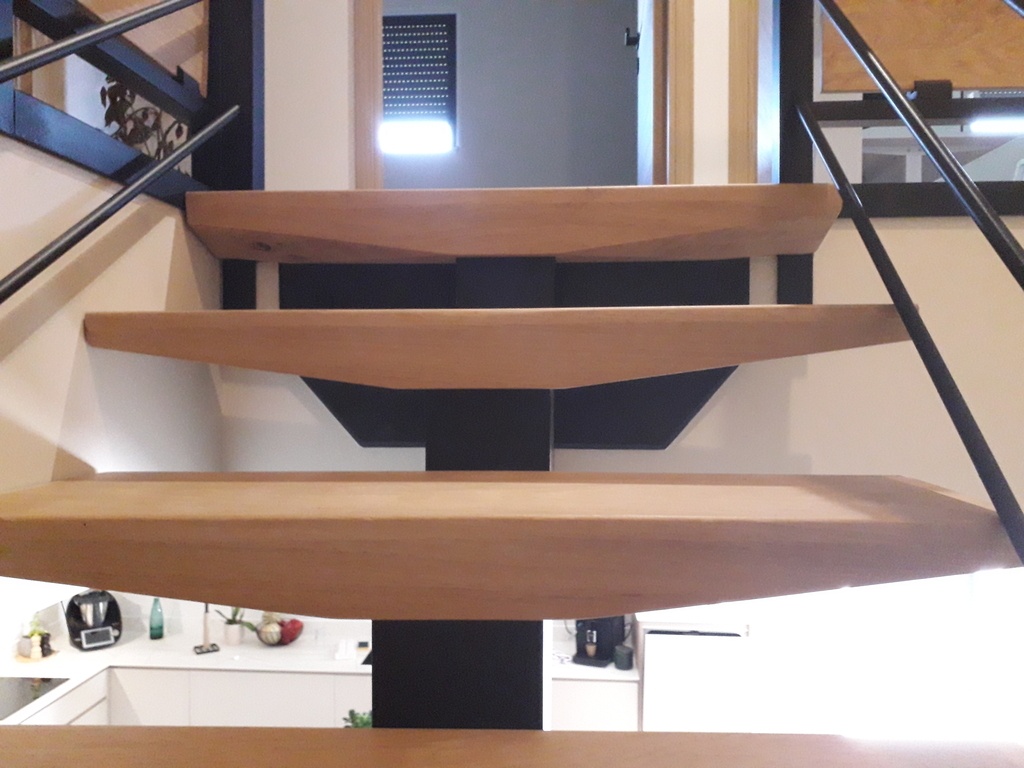

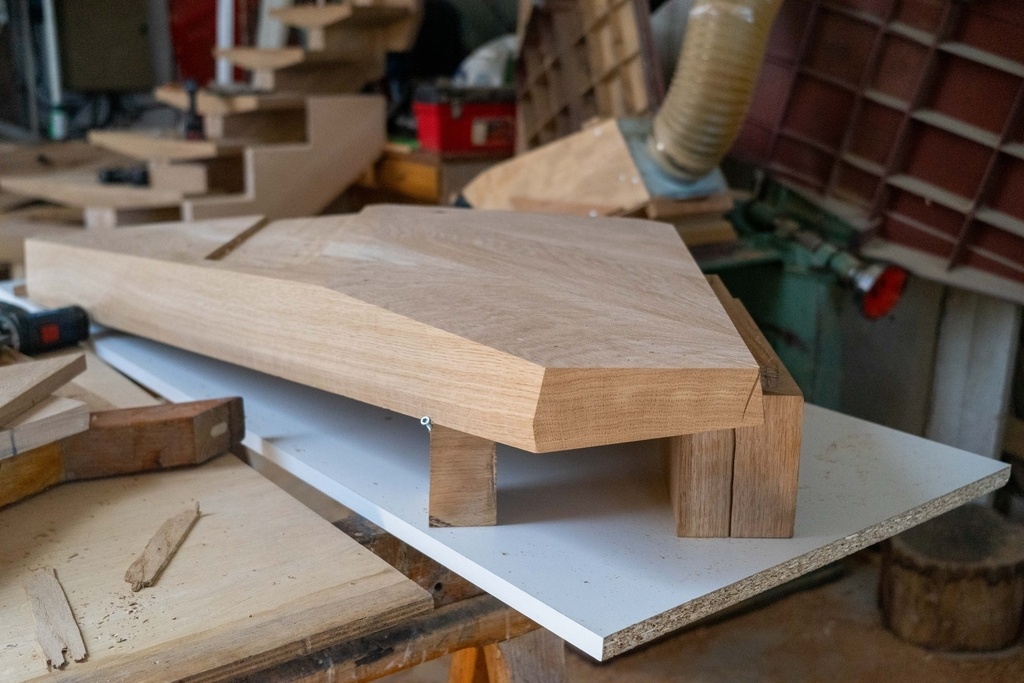

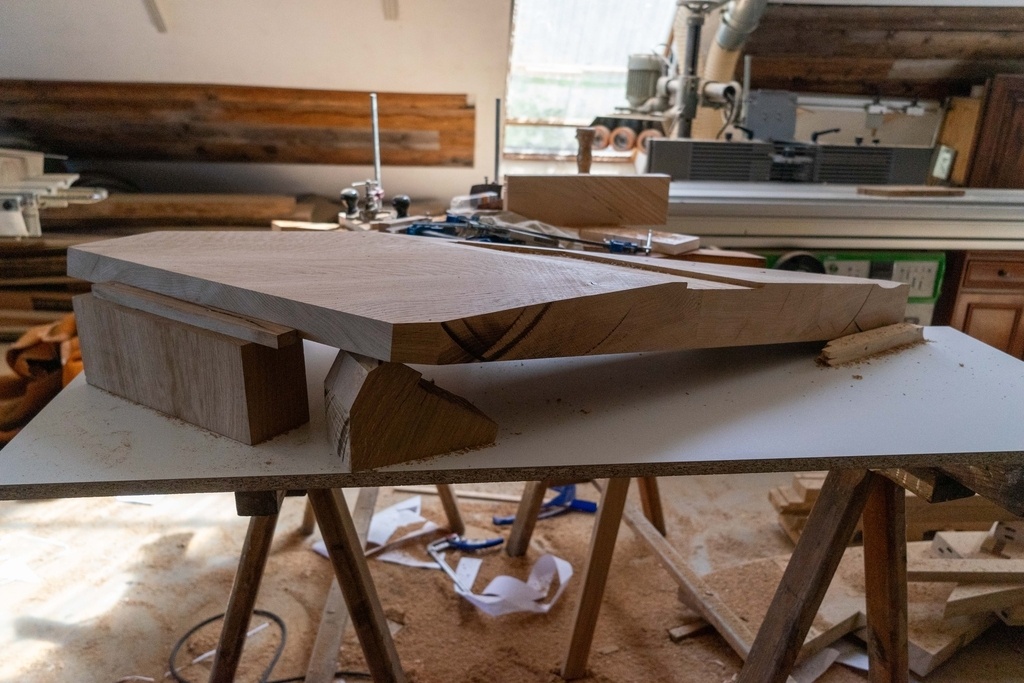

Pour les marches, je voulais un effet "pointe de diamant", du coup je suis partit de plateau de 100mm pour finir a 95. Une fois découpé à la forme, j'ai fait un gabarit de support pour passer les marches dans la raboteuse.
C'était long et lourd! Une trentaine de passage pour chaque marche dans la raboteuse, un peu basse pour mon dos, en tachant que la marche ne bascule pas lors de l'usinage. La pente n'est pas parfaitement identique sur chacune des marches mais globalement ça le fait.

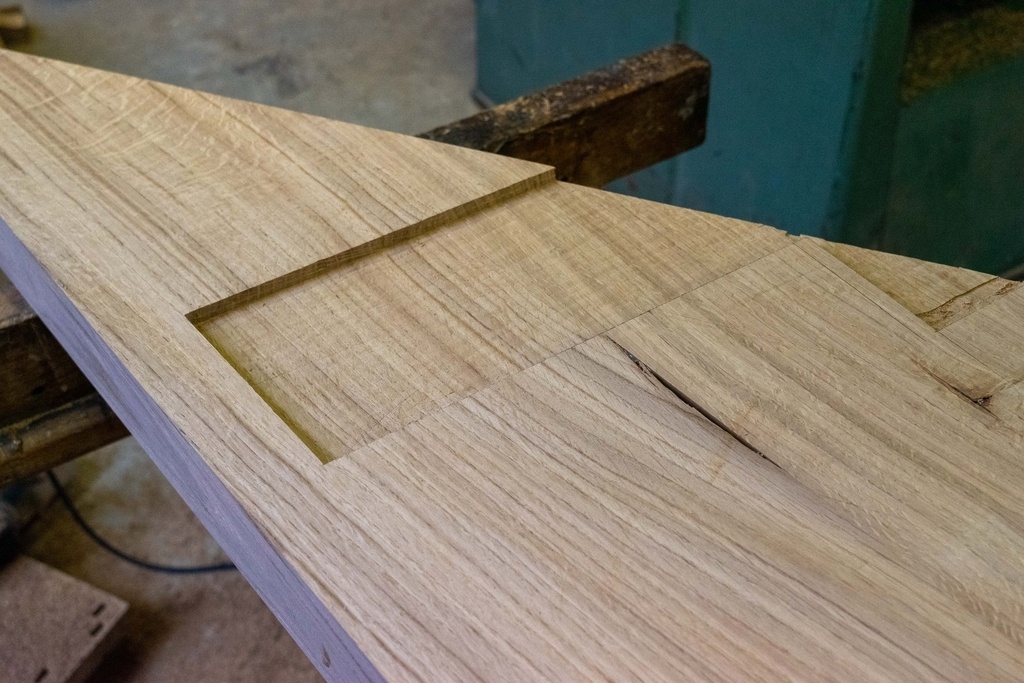

Elles sont entaillé pour incruster le limon et il y a 2 tourillons métal en arrière pour minimiser le basculement. Elles sont ensuite fixer a l'aide de 3 tire fond chacune avec rondelle de 25mm, puis bouchonner.
J'ai essayé de faire les bouchons dans les chute de mise a format de chaque marche pour conserver au maximum le fil.

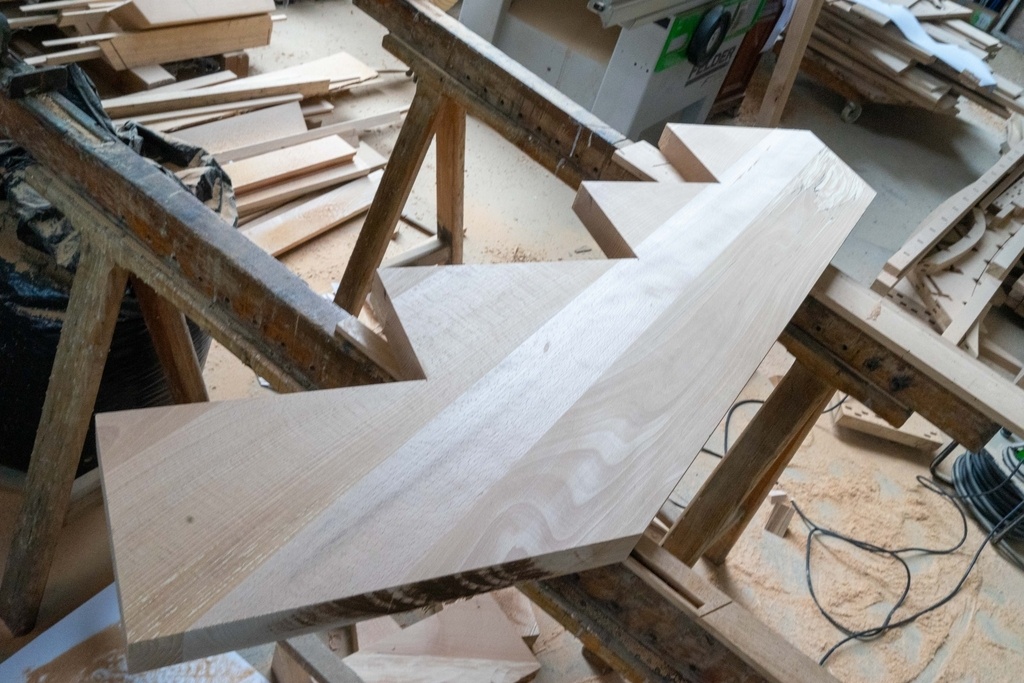

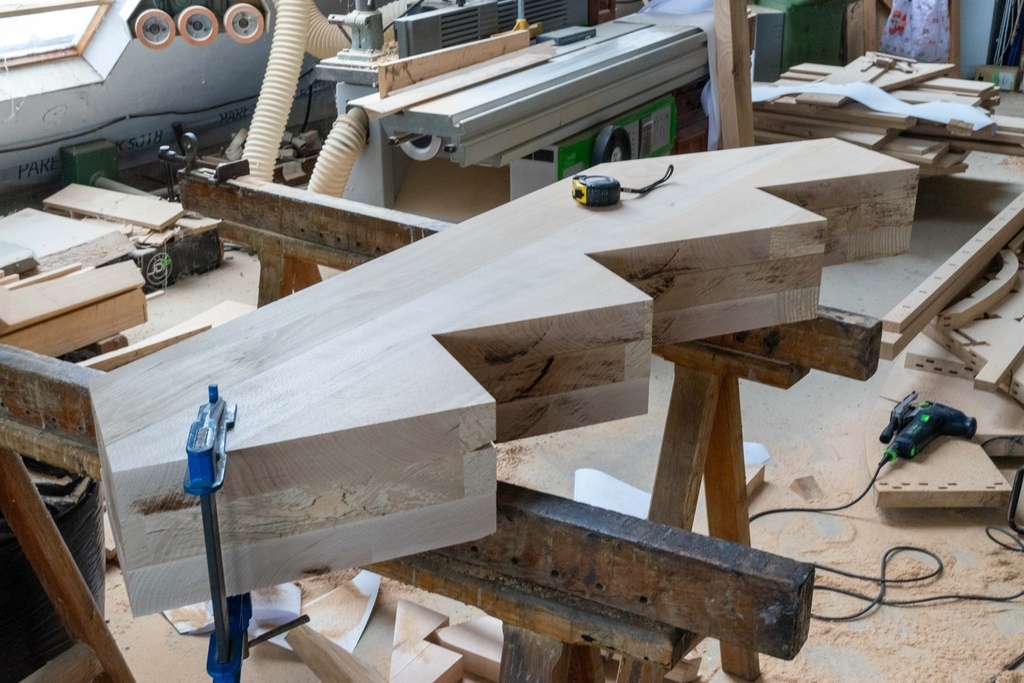

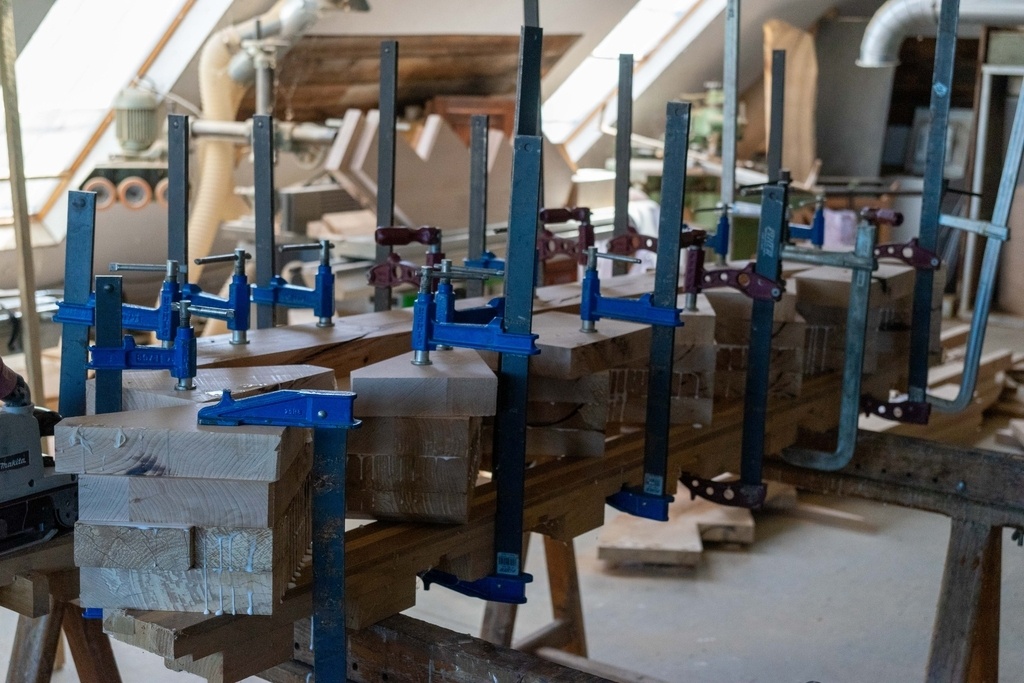

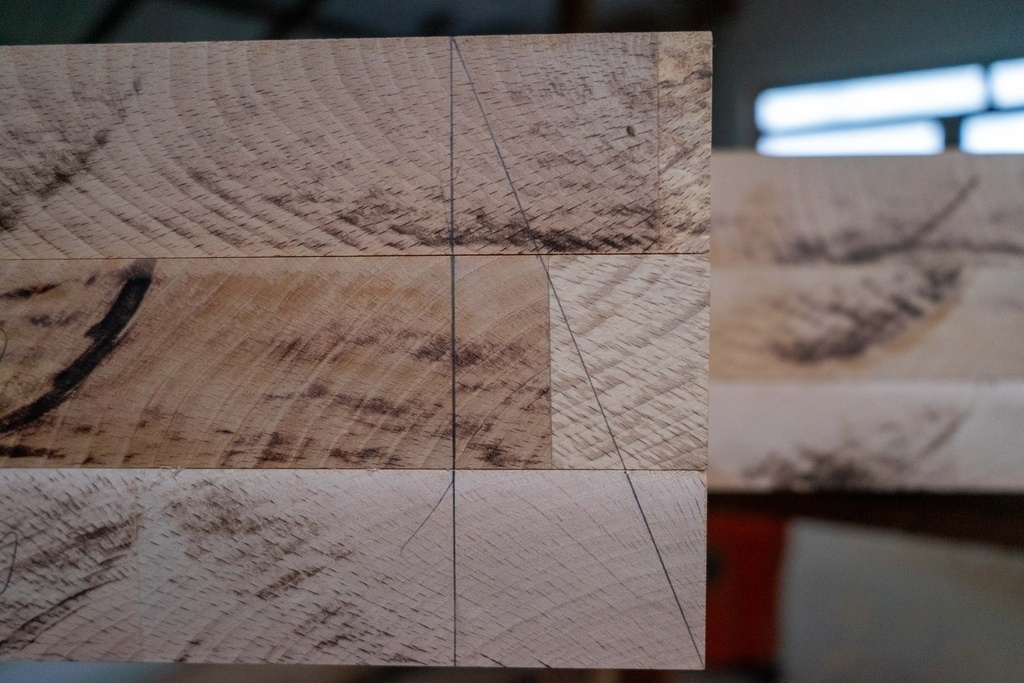

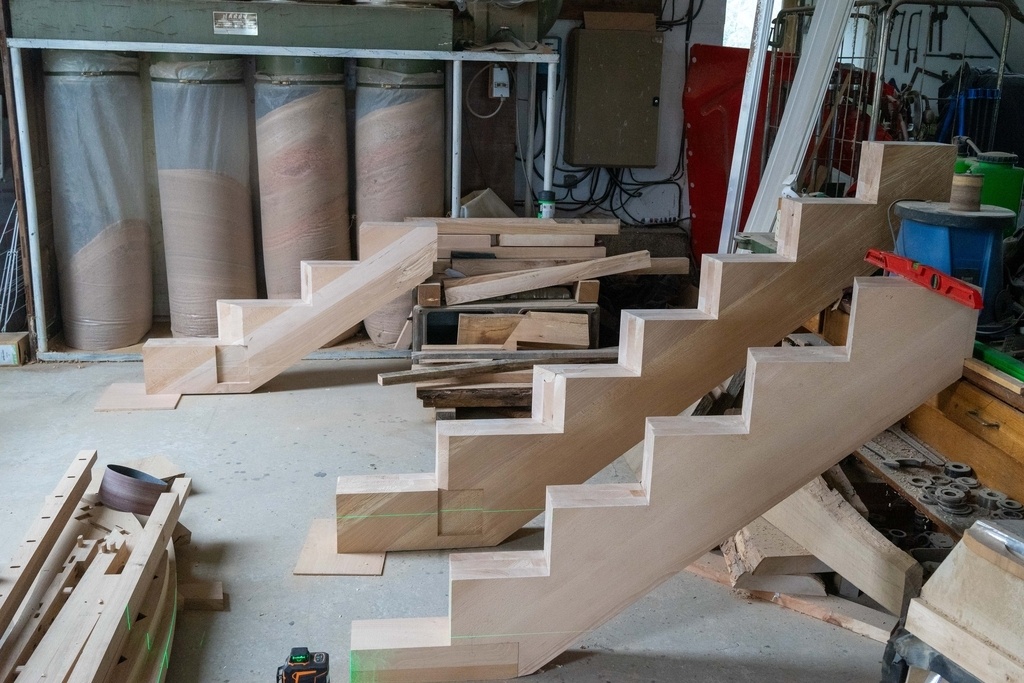

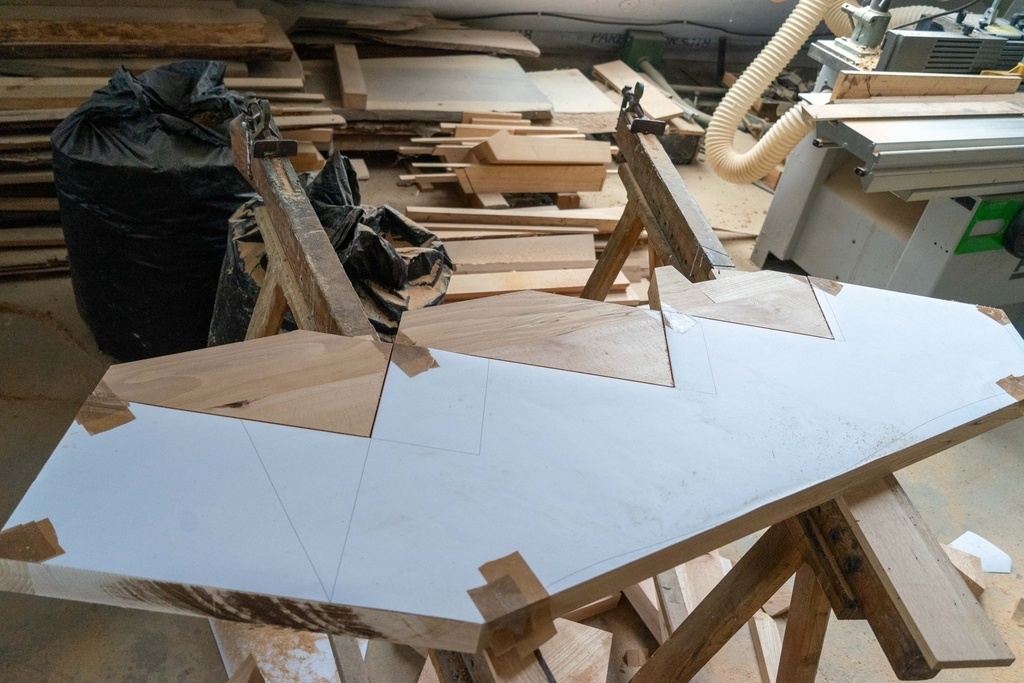

Les crémailleres sont fait en 3 plis de hêtre. J'ai d’abord dégrossi la coupe de chaque plis, puis les ai positionner ensemble pour tracer les découpes d'angles. Je les ai ensuite exécuté indépendamment puis collé le tout.

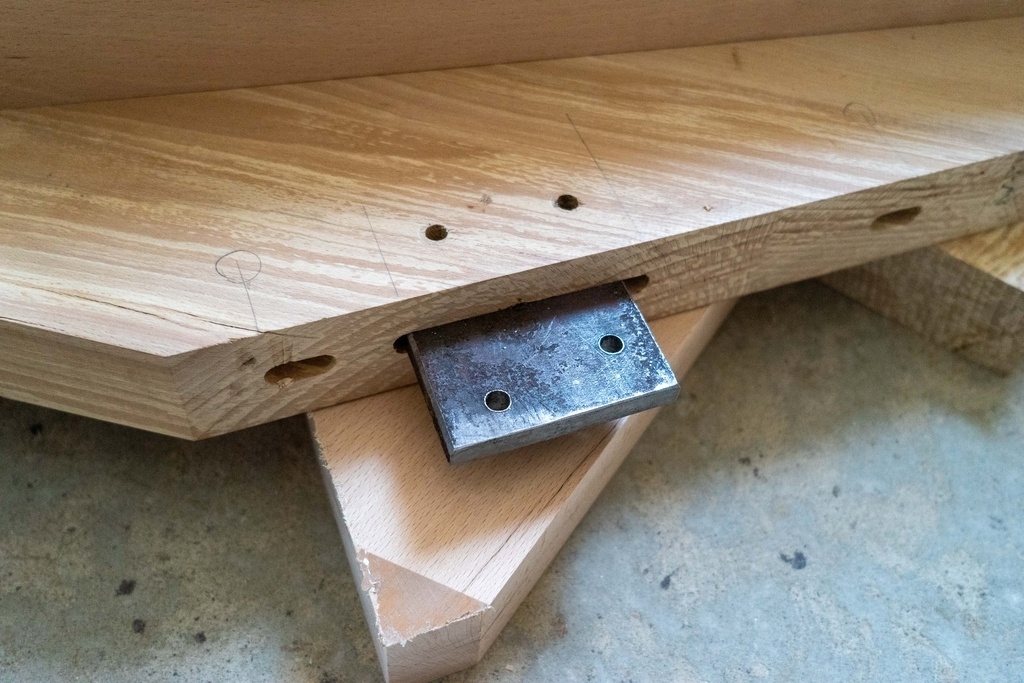

Pour la crémaillère 2 et 3, j'ai changer le sens du fil du bas du plis central qui est assemblé avec un gros faux tenon métallique chevillé, histoire d'avoir un appui sur les poteaux plus résistant. (j'ai pas la photo du plis seul mais on voit le bout sur la photo collage)
Ensuite mise en peinture/vernis puis pose.. Mais j'ai encore oublié de prendre des photos de la fin du chantier qui a traîné en longueur.

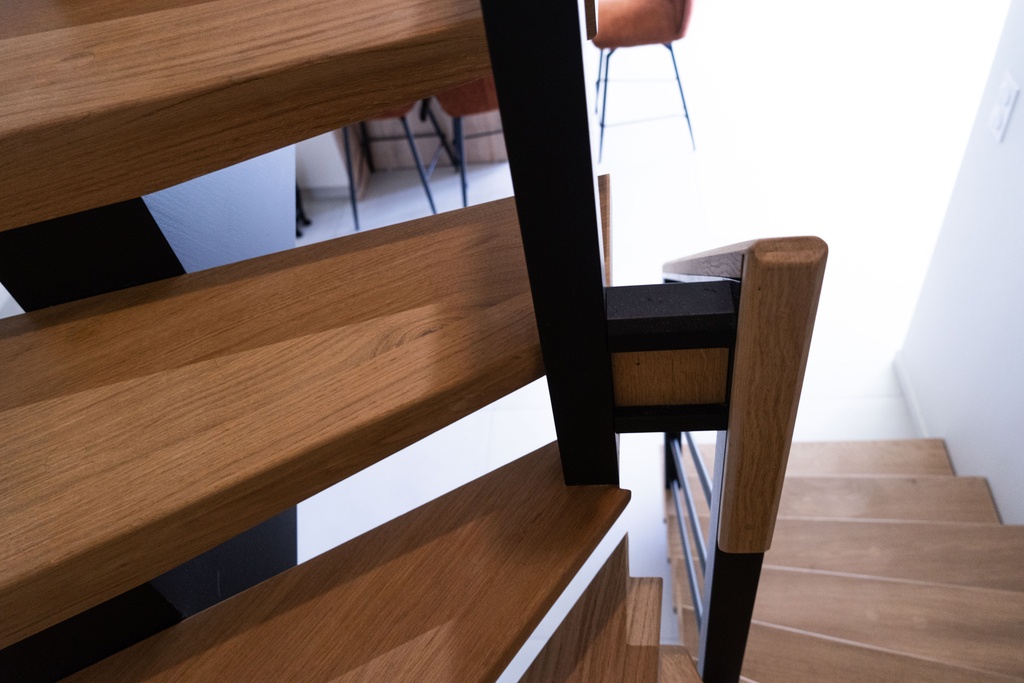

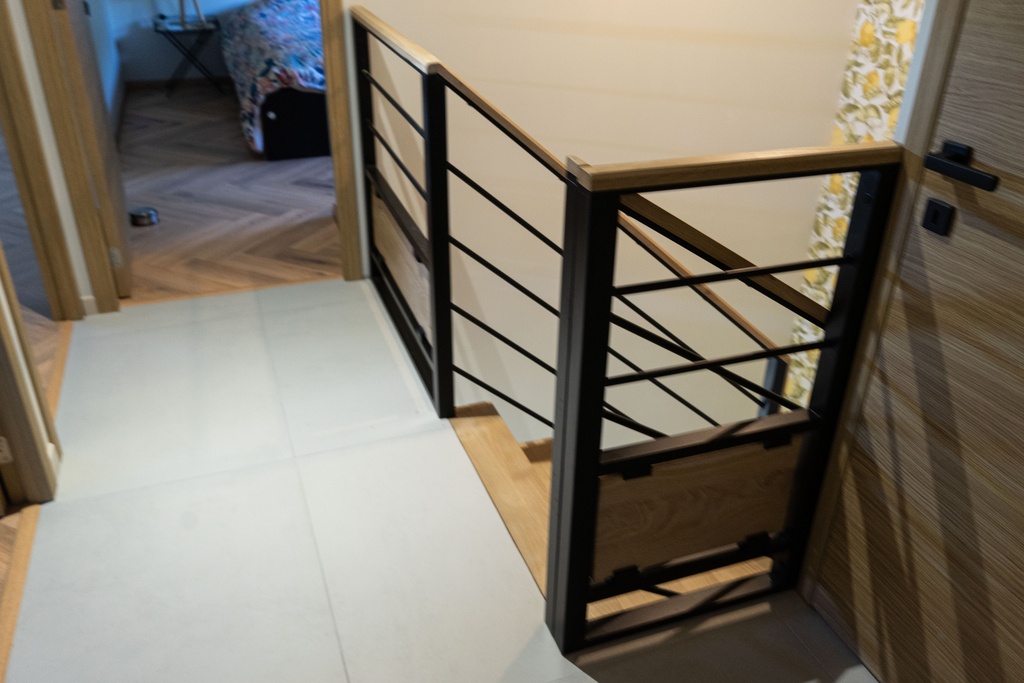

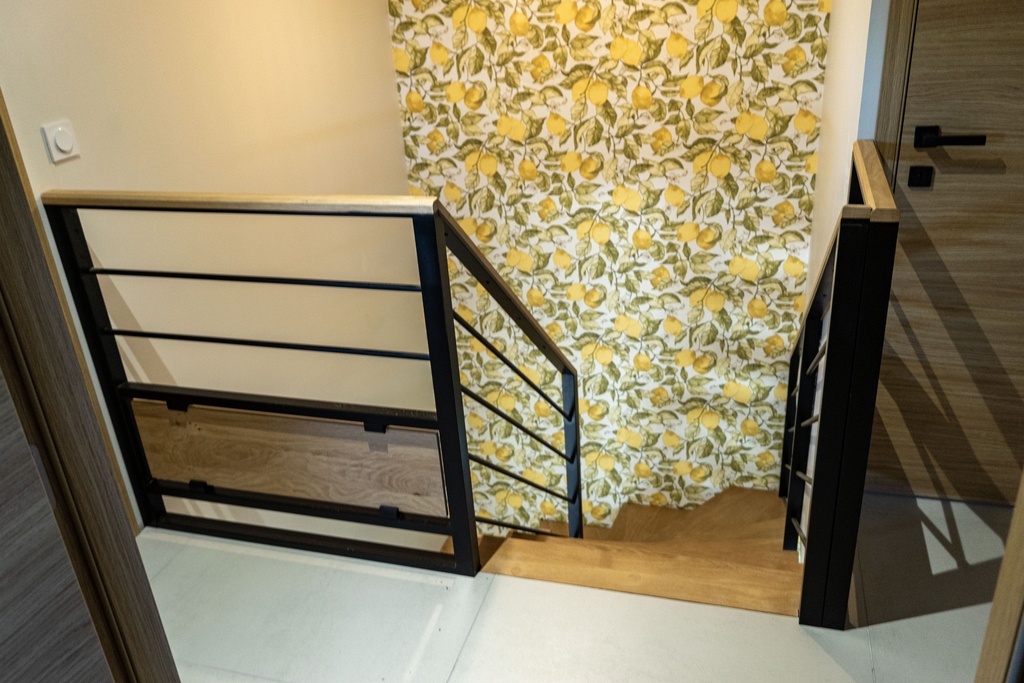

Je mets en inspiration l'escalier de BerengerDesign pour le garde corps, de Loccabruno pour les poteaux deportés, le pas à pas de kaj qui m'a bien soulagé niveau technique. Merci a tous les trois.
Merci aussi a tous ceux qui ont répondu à mes questions sur le forum comme en privé.
Publications associées
Licence
Discussions
Il est magnifique !
Merci!
Bravo, il est très réussi. Beau travail.
Merci beaucoup.
Tu doutes mais le résultat parles pour toi. Ce sont les artistes qui accouchent de chaque projet dans la souffrance.
Bien joué
Merci copain.
Il m'a effectivement bien fait suer mais le pire, c'est qu'a peine terminé, je me dis que je referais bien le même pour tenter d'autres approches!
Je suis content que mon pas à pas ai pu te servir, les assemblages et les fixations sont toujours un peu délicats. Il y a juste un petit truc qui me chagrine (la caisse du
)
Merci kaj . Ça va si je suis recalé que pour ça alors! Je pense quand même qu'il y aurait d'autres détails à améliorer mais l'ensemble est sympa.
J'avais quasiment plus de batterie sur mon appareil photo donc j'ai été speed et je l'ai tilté au développement..
J'en prendrais des plus jolies à mon prochain passage.
Trés joli merci du partage.c'est juste dommage les bouchons sur le dessus des marches.Pour avoir une fixation invisible il suffit de visser les tirefonds sous la marcche de percer le limon d'un diametre un peu plus fort que que la tete du tirefond.ensuite on remplit les trou avec du scellement chimique on pose la marche ,on serre et 15 minutes apres la marche tient sans fixation apparente .Ce qui permet de livrer sans avoir de reprise, des marches teintées ,vernis ,laquéés...Kenavo
Bonjour campion ,
Je note l'astuce, je ne la connaissais pas.
On voit effectivement la zone de reprise et ça m’embête un peu. Je pensais refaire un égrainage et une dernière couche de vernis lors de mon prochain passage chez les clients (Madame est une cousine) en espérant atténuer la différence.
J'ai longtemps hésité a faire la technique de kaj avec des insert et trous par dessous aussi mais j'ai eu peur de manquer de précision.
En bref, ça fait partit des points dont j'aimerais tenter une autre approche..
Merci de ton conseil.
J'ai zappé la publication, je tombe dessus maintenant - c'est un magnifique escalier. Je dis ça, je ne suis pas objectif, j'adore les escaliers à limon central, on a impression que les marchés flottent en l'air, et le limon noir est très efficace pour ça. Je me demandais si on n'aurait pas pu éviter les poteaux en faisant des appuis dans le mur, les deux têtes de limon qui portent sur les poteaux auraient pu être en appui simplement sur le mur a cet endroit, mais ça aurait probablement fait faire des travaux plus importants, et en plus, si jamais les murs étaient en placo, même pas la peine. En tout cas c'est magnifique et les poteaux sont très discrets.
Salut et merci.
Il y avait quelques contraintes supplémentaire. Le poteau le plus haut est contre un mur en placo quidonne sur la cloison extérieur, du coup j'aurais du percer l'isolation de la maison pour l'installer derrière cette cloison. Ça aurait été faisable mais plus de travaux..
Et du coup, n'ayant pas opté pour cette solution sur le poteaux le plus visible, on est resté sur la même mise en œuvre sur le poteaux du bas..
Je me suis bien douté qu'il devait y avoir des contraintes de ce genre, j'ai pensé aux murs en placo éventuellement, et ça se comprend bien. En tout cas encore bravo, cette sensation de vol plané est incroyable.
