Un client souhaite réaliser des maquettes de certains électro-aimants à des fins de démonstration et de planification. Il s’agit d’une étape prototypique. Il n’y a aucune fonctionnalité magnétique ni aucun mouvement. Les contraintes sont d’ordres statique, esthétique, permettre d’ouvrir et de fermer la maquette afin d’y insérer d’autres éléments, et un prix abordable.

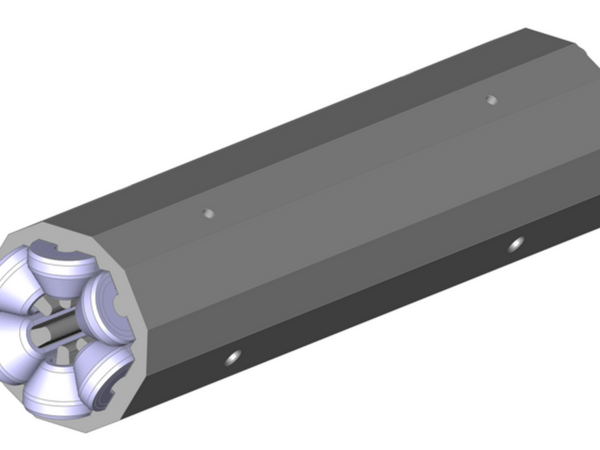

A partir d’un modèle 3D, il s’agit de décider d’une segmentation afin de réaliser un maximum de pièces identiques.

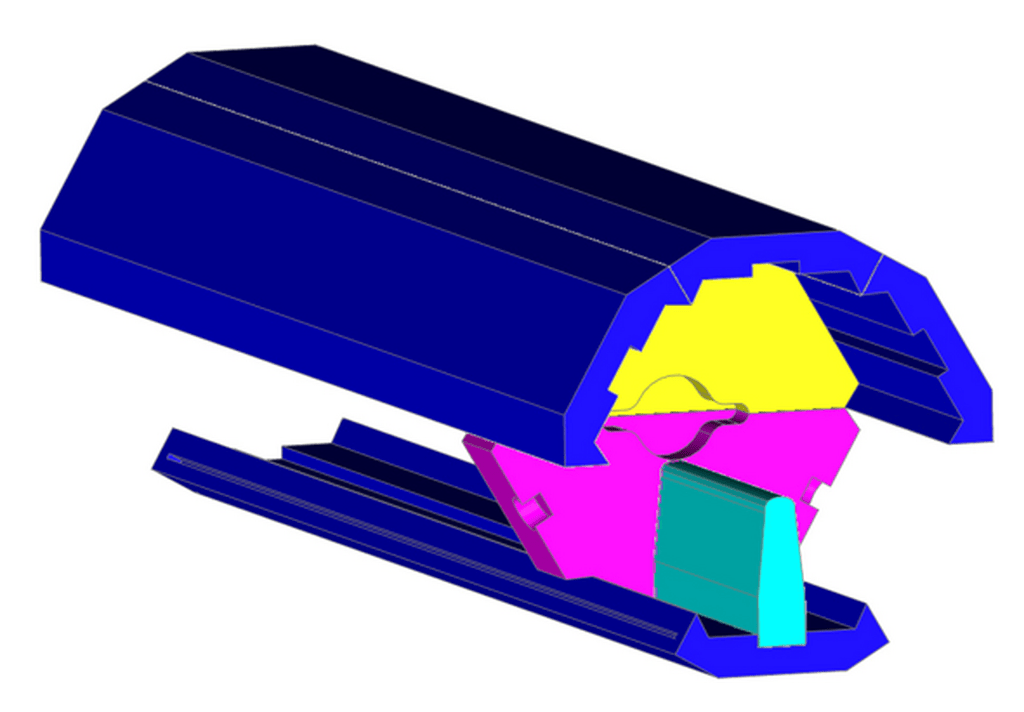

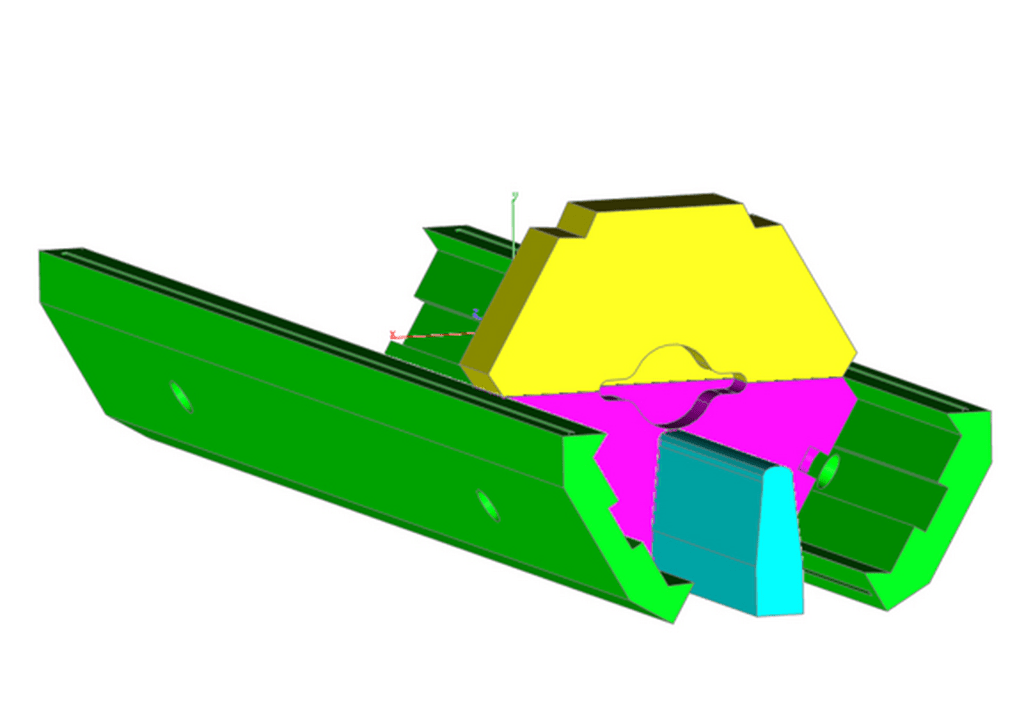

La segmentation choisie réclame de réaliser pour chaque maquette les 5 pièces de couleur différentes; 4 pièces bleues, 2 vertes, 2 magentas, 2 jaunes. La maquette n’est réaliste que sur une longueur de 250 mm à chaque extrémité, le centre est laissé vide. La commande prévoit 4 maquettes.
Longueur HT 1.39 m. Diamètre cercle circonscrit au polygone 350 mm.
La matériel choisi est du MDF, les onglets sont stabilisés avec des rainures. Les pièces polaires sont insérées dans des rainures. Différents trous de précisions sont prévus pour insérer des supports et des cibles de métrologie.
Usinage CNC sur des plaques de MDF de 19 mm empilées et collées afin d’obtenir l’épaisseur de matériel souhaitée.

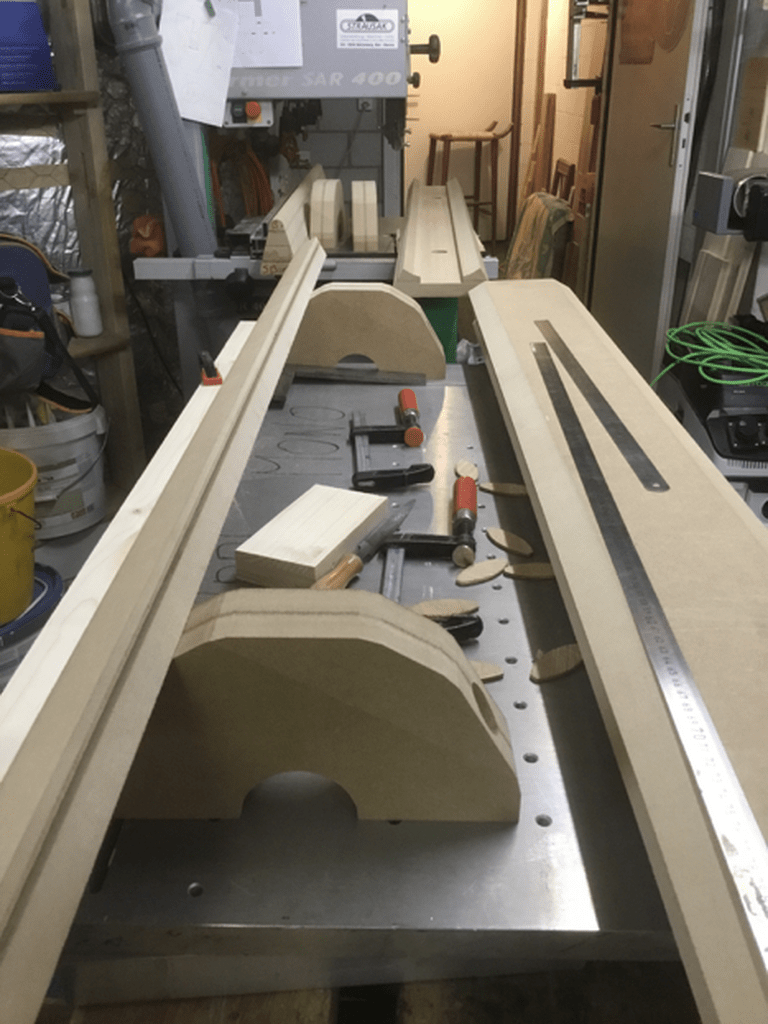

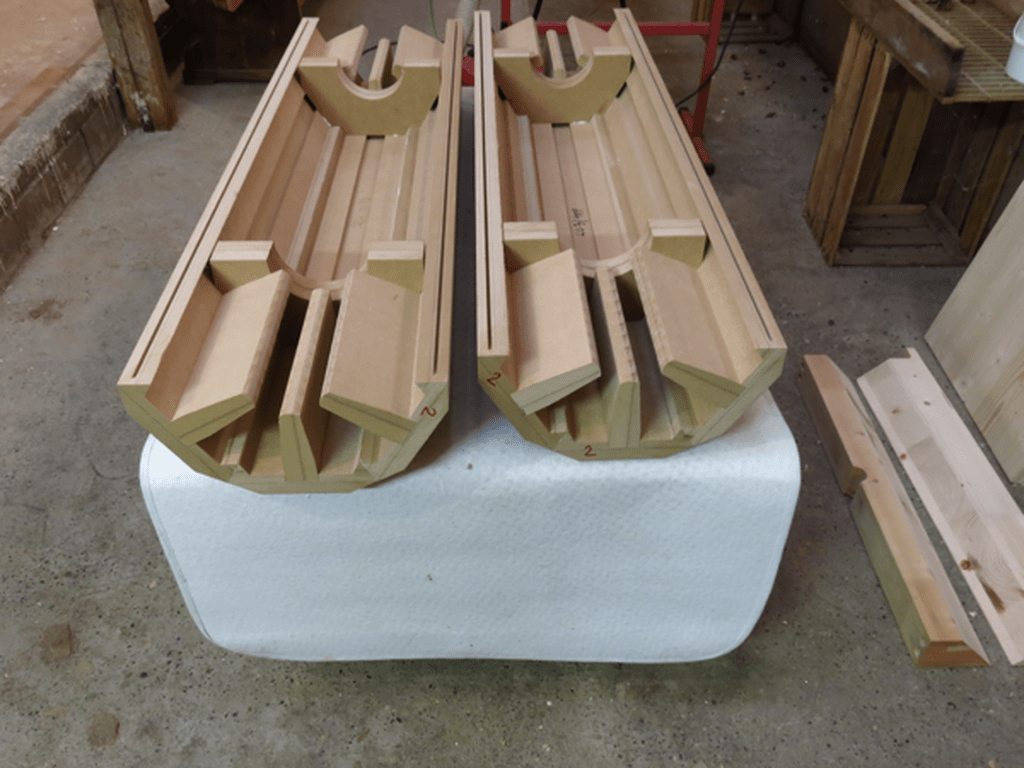

La partie sportive est sans conteste le collage des onglets. Des gabarits, un peu de patience et du soin contribuent à obtenir les 8 demis-coquilles nécessaires à assembler 4 maquettes identiques.

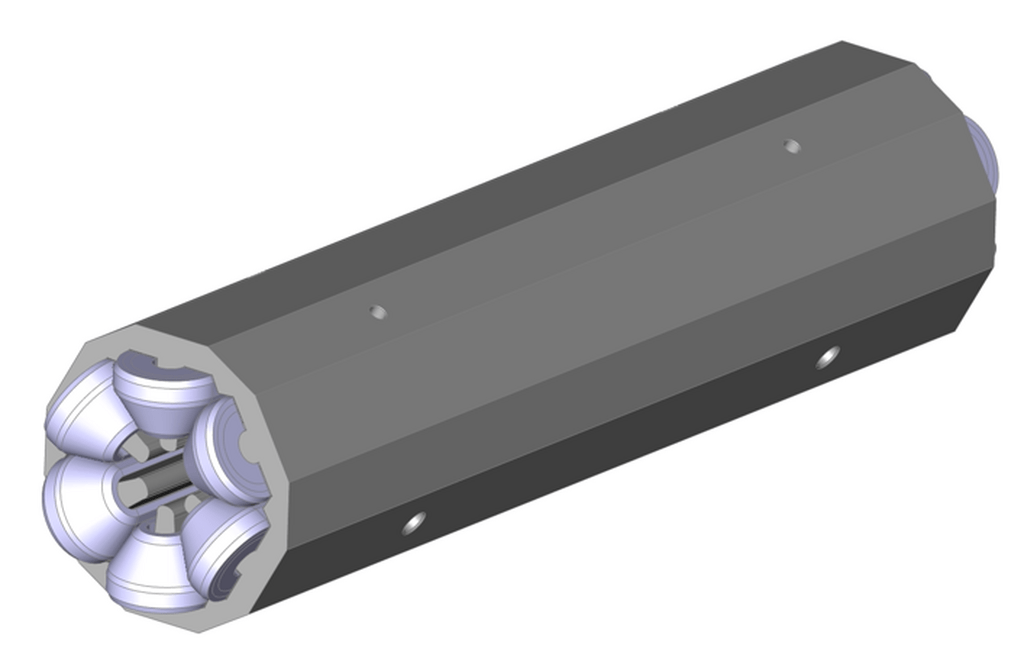

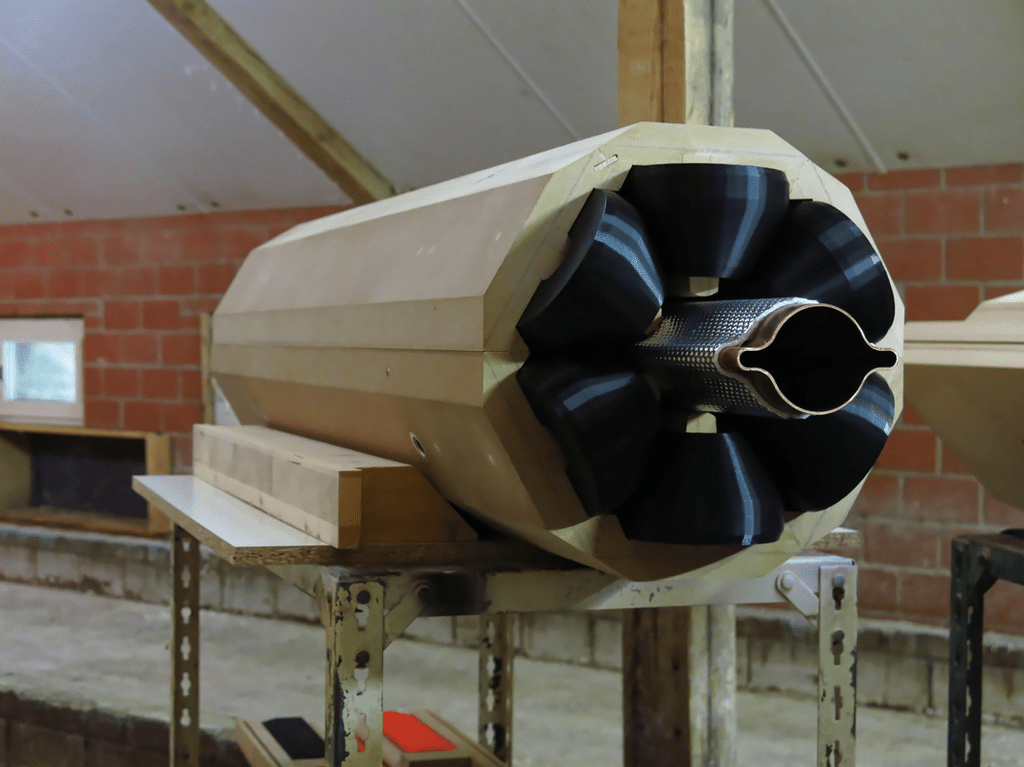

Deux coquilles assemblées l’une sur l’autre (non collées mais stabilisées par des lamello) forment la maquette à l’état brut. Les bobines (en cuivre dans la réalité) sont simulés par des pièces réalisées en impression 3D. Matériel PETG. La pièce centrale en cuivre est fournie par le client à des fin de vérification dimensionnelle.

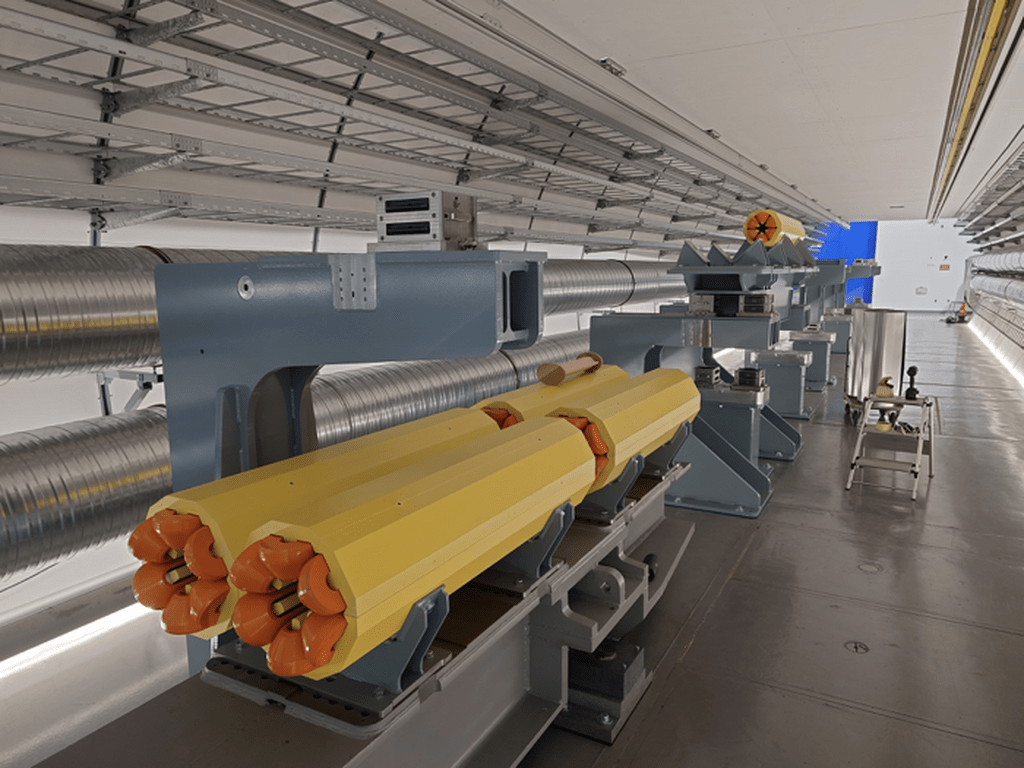

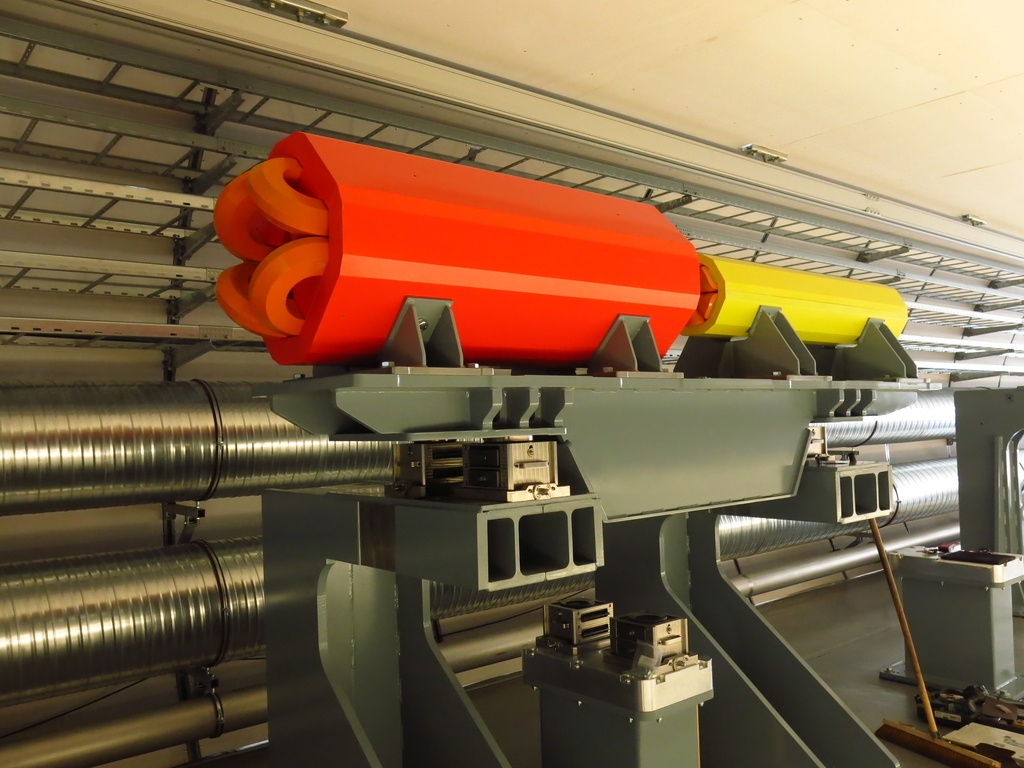

Les contraintes de prévention incendie réclament une peinture ignifuge. Jaune pour les maquettes proprement dites, et orange pour les bobinages. Une image montre les 4 maquettes identiques installées chez le client. L’autre image montre un autre type de maquette (orange) installé.
L’intérêt « bois » de ce projet réside dans la préparation de la segmentation afin de générer des fichiers « machine » et à imaginer des gabarits de collage ainsi qu’une procédure aussi efficace mais précise que possible. Tolérance 1 mm. Onglets propres.
Quatre maquettes différentes ont été réalisées en suivant le cheminement brièvement décrit ci-dessus.
