OPinacle

Essai assemblage angles


Pour ceux qui ont suivi (et pour ceux qui n'ont pas suivi, rattrapage

) je cherche à faire des meubles avec angles dans tous les sens.

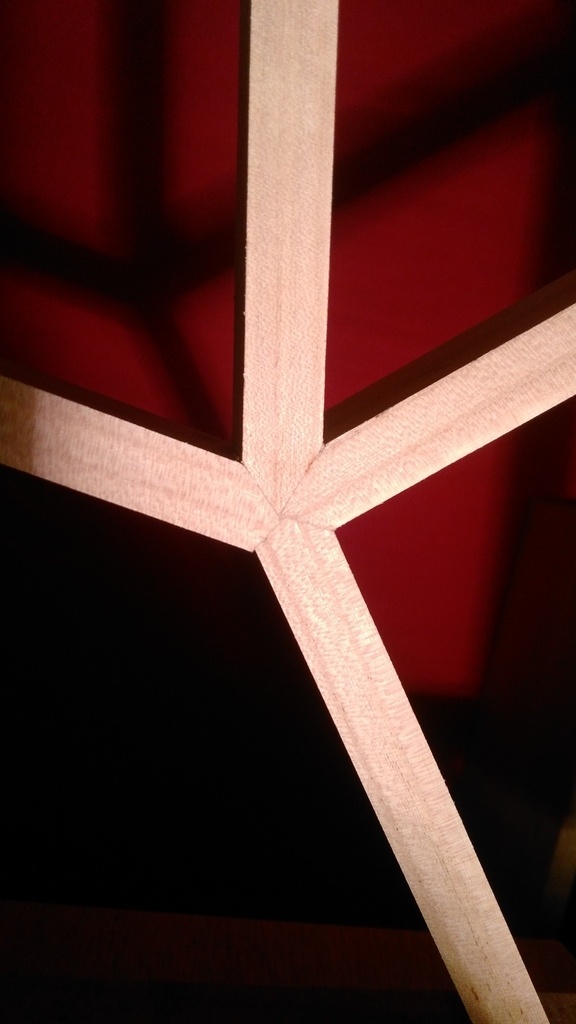

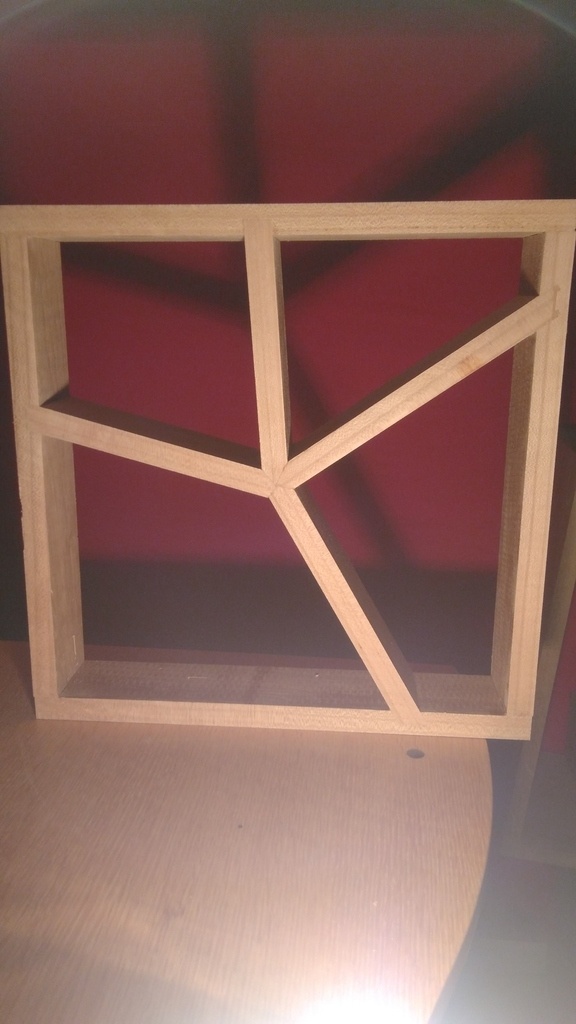

Premier essai grandeur nature, cadre de 300x300x55. Branches intérieures ajustées pour être légèrement serrante.
Quelques ajustements à prévoir mais après collage, cela se comporte plutôt bien. Bon ça fait que 55mm et c'est assez petit. Mais plutôt confiant pour la suite.

Prochain prototype un peu plus large et plus grand pour voir comment ça se comporte !


Discussions

OPinacle  a publié la création "Essai assemblage angles".
il y a 4 ans
sylvainlefrancomtois

essai transformé !

Kudsak
( Modifié )

Ah c'est beau de voir une question aboutir et avoir un retour en image ;)

Vianney - VICA

Je me disais la même chose

L'Ecorce du Sycomore

Bien joué!

Du coup, juste collé à plat chant?

OPinacle

C'est ça, juste collé à plat chant

L'Ecorce du Sycomore
( Modifié )

Ca à l'air carrément suffisant! En tout cas tes coupes sont propre.
Tu les a réalisé à la kappex ou a la scie sous table?

OPinacle
( Modifié )

L'Ecorce du Sycomore Oui c'est costaud. Le tout c'est que les rainures sur le cadre soient bien ajustées, limite rentré un peu en force, ça aide beaucoup au maintient.
Tout est fait à la Kapex, pour l'instant j'ai pu faire les angles de 60° avec puisque seulement 55 de large j'ai pu couper à la verticale. Pour la suite j'envisage de faire un gabarit de coupe incliné de 30°. Cela devrait me permettre de palier à tous les angles

ecto1

c'est bien de se lancer des défis.

Hetre ou ne palette

raté, c'est pa droit :)
