Portail extérieur en châtaignier

Voici le portail pour lequel j'avais d'abord posé une question puis publié le plan.

La demande était de reproduire le portail existant très fatigué, de conserver le type de fixation / point de pivot et d'être transportable de mon atelier lyonnais vers le Lot.
Avec la subtilité que c'est l'ami commanditaire qui allait faire la prise de cotes.

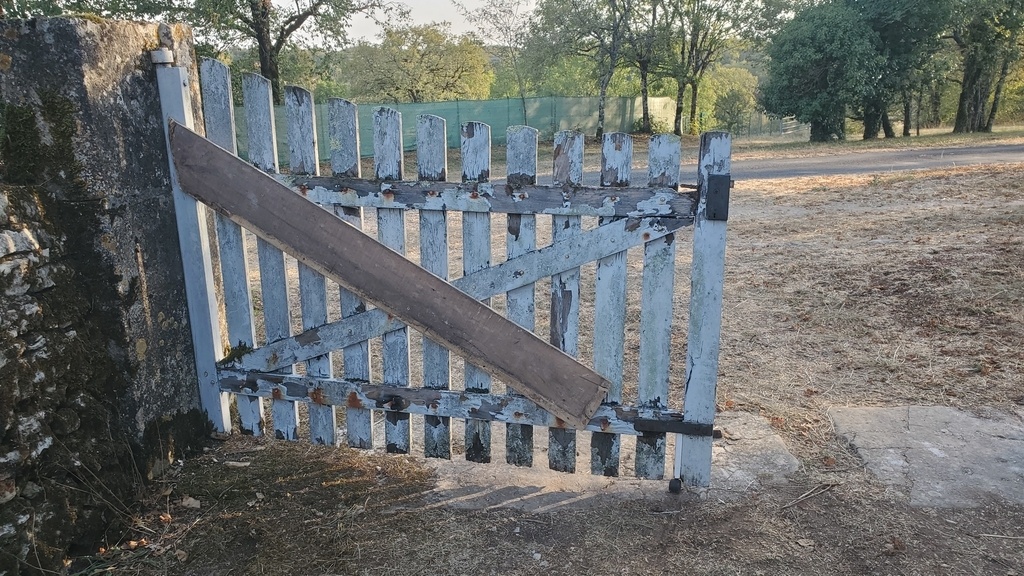

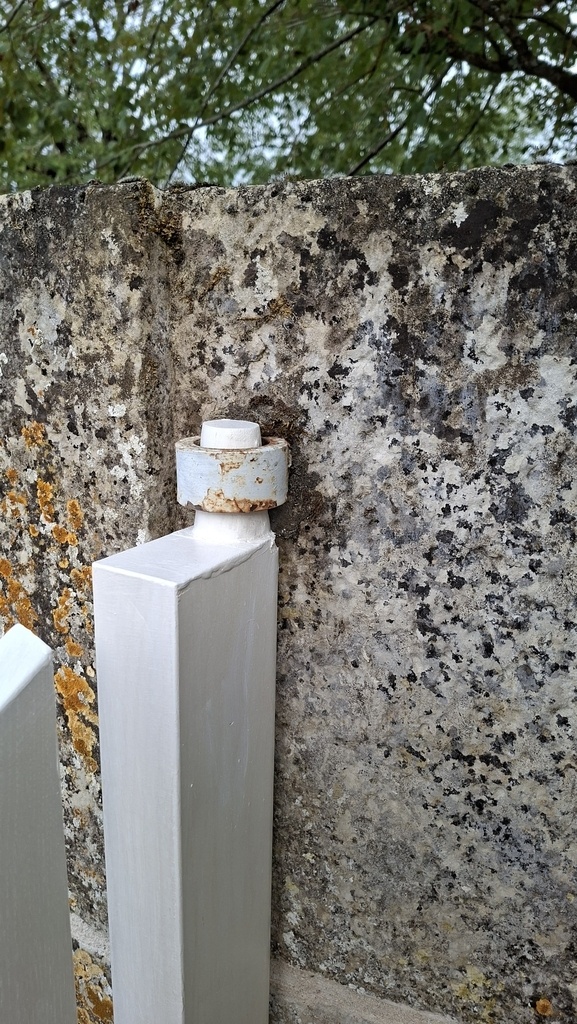

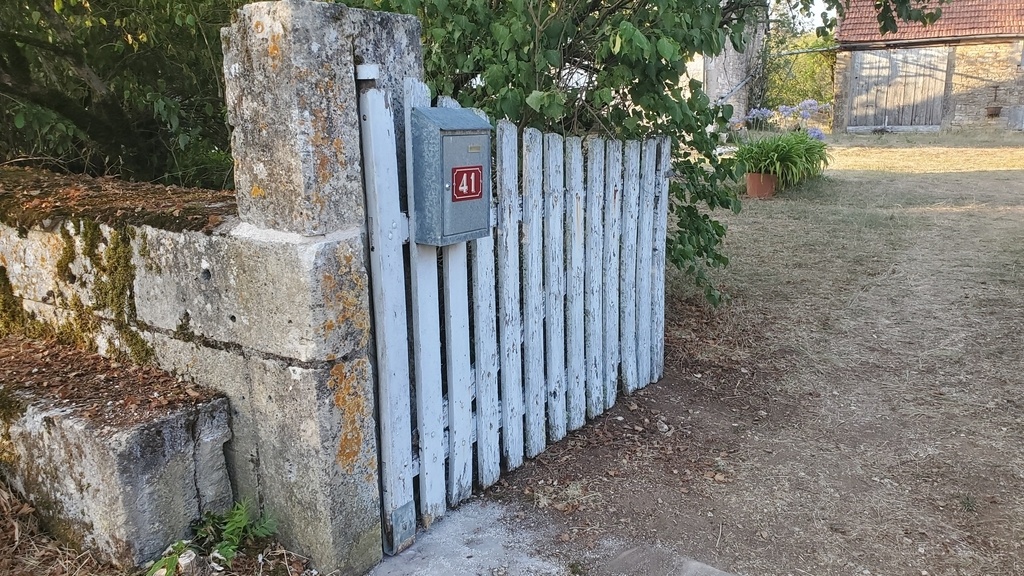

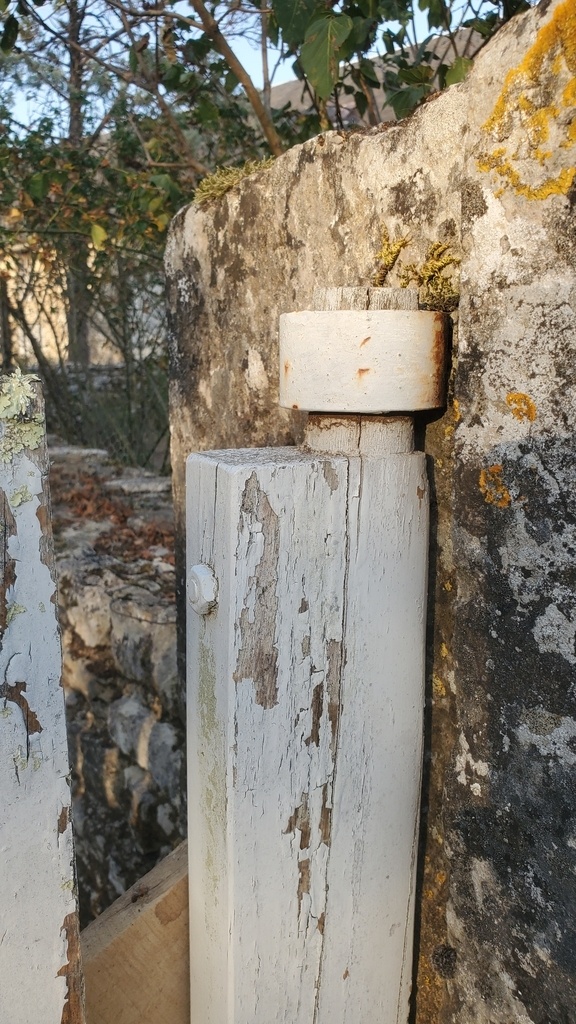

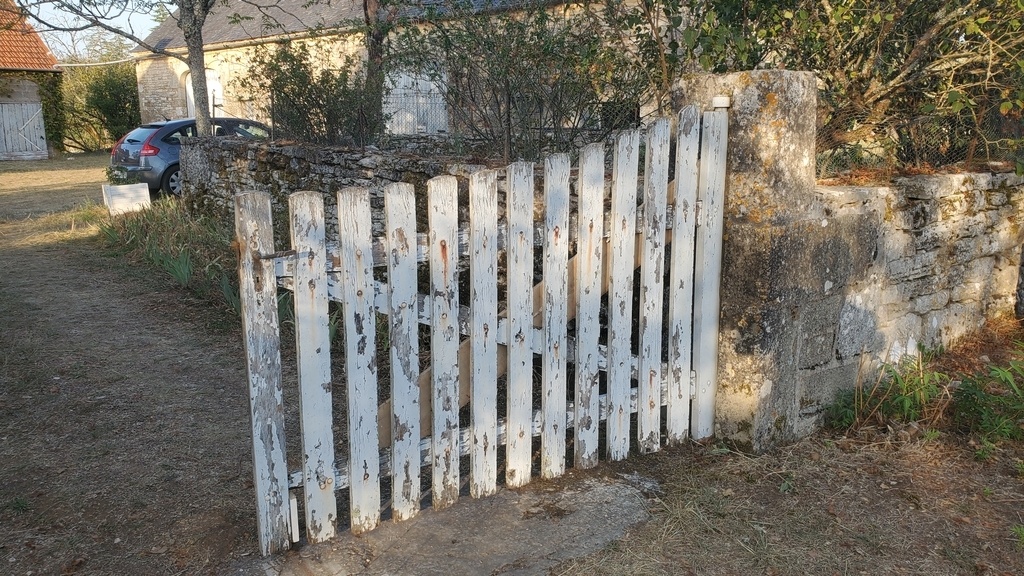

Voici le vieux portail avec sa courbe et sa fixation. Elle est constituée d'un sabot sur un pivot pour le bas et d'une partie arrondie libre dans un anneau fixé au mur pour le haut.
Il était temps de le changer.

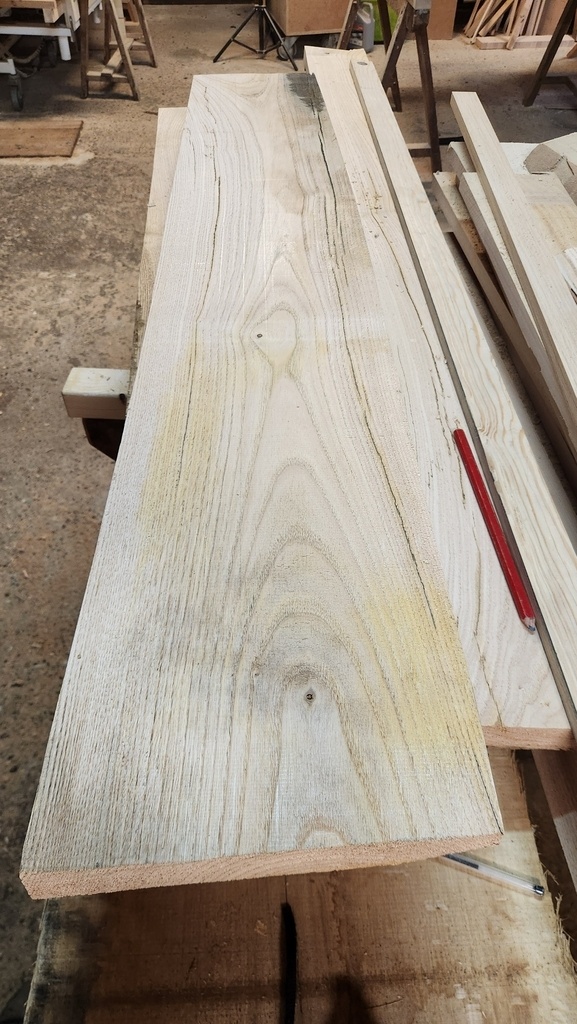

Pour le bois j'ai proposé du châtaignier dont j'avais une partie en stock, notamment la grosse section.
Triple avantage du châtaignier : compatible avec l'extérieur, léger et plus raisonnable que le chêne en prix ( comptez environ 1 400€ TTC le m³).

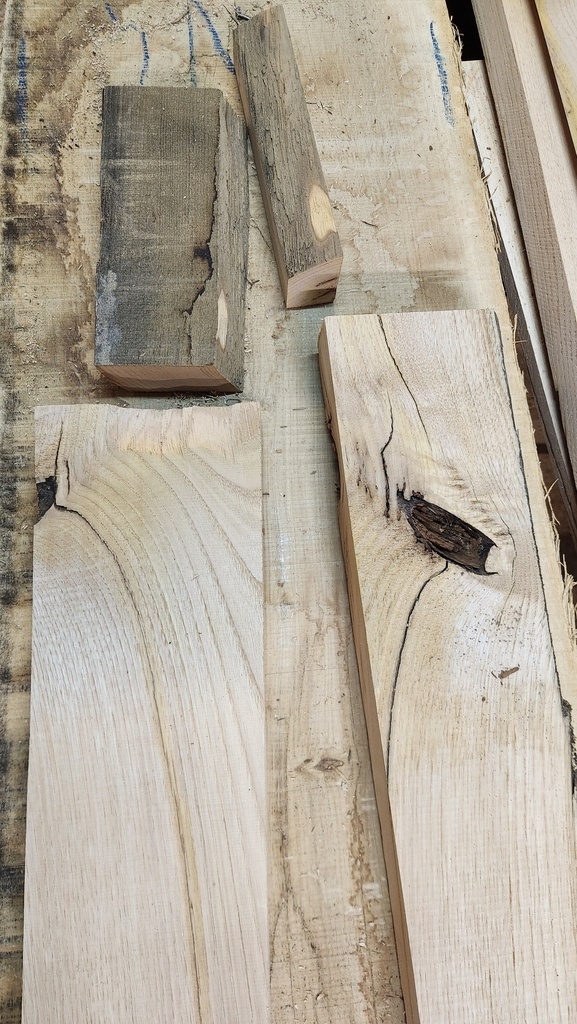

L'inconvénient majeur c'est qu'il est bien souvent gélif. Ainsi, si je mets un facteur 2 pour du chêne dans OCL, je vais mettre au moins x2.2 pour le châtaignier. C'est beaucoup mais nécessaire.

Tout d'abord il faut établir un plan.

À partir des cotes, des inspirations des portails voisins, des retours de l'air du bois à ma question j'ai réalisé le plan sous Sketchup.

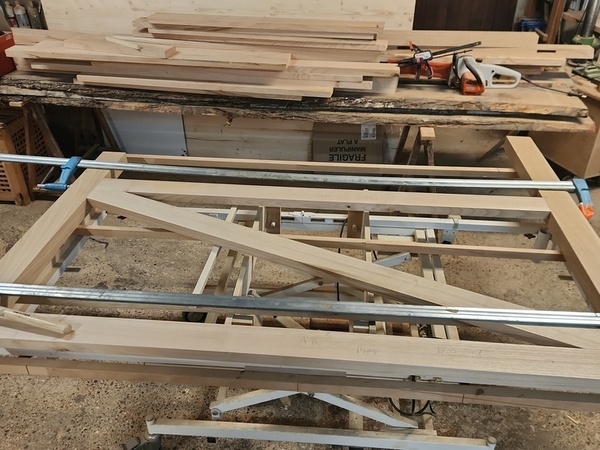

Ensuite c'est un corroyage classique en faisant bien attention au bois pour bien éviter toutes les fentes qui se cachent.

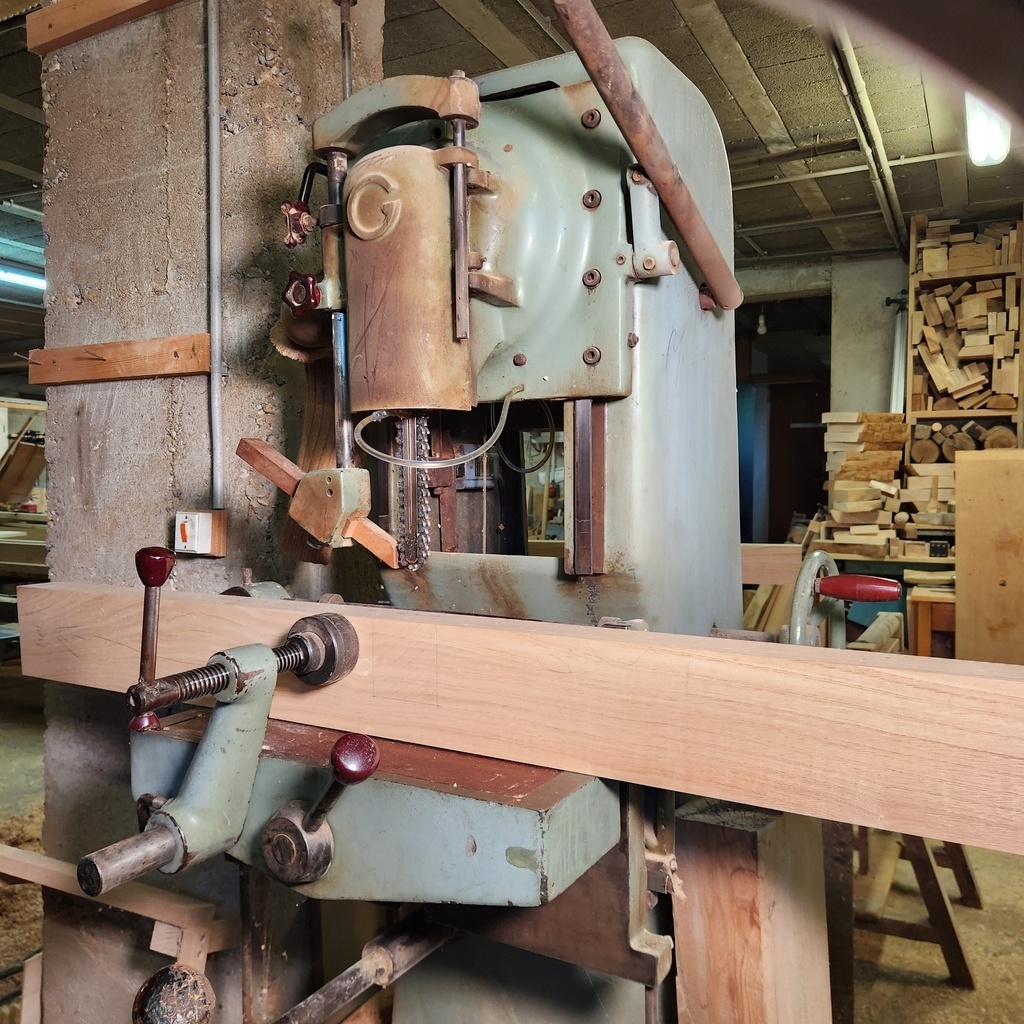

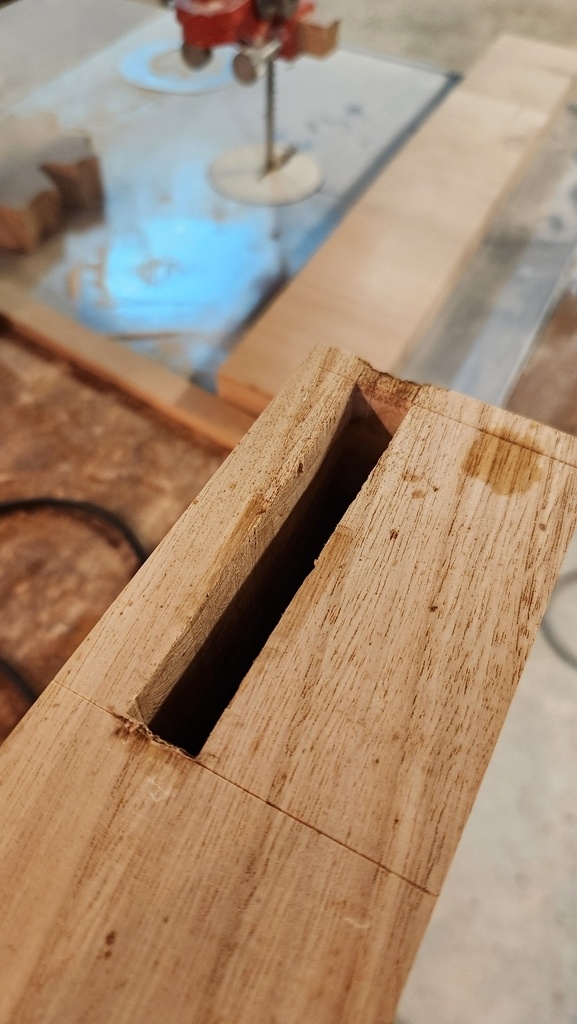

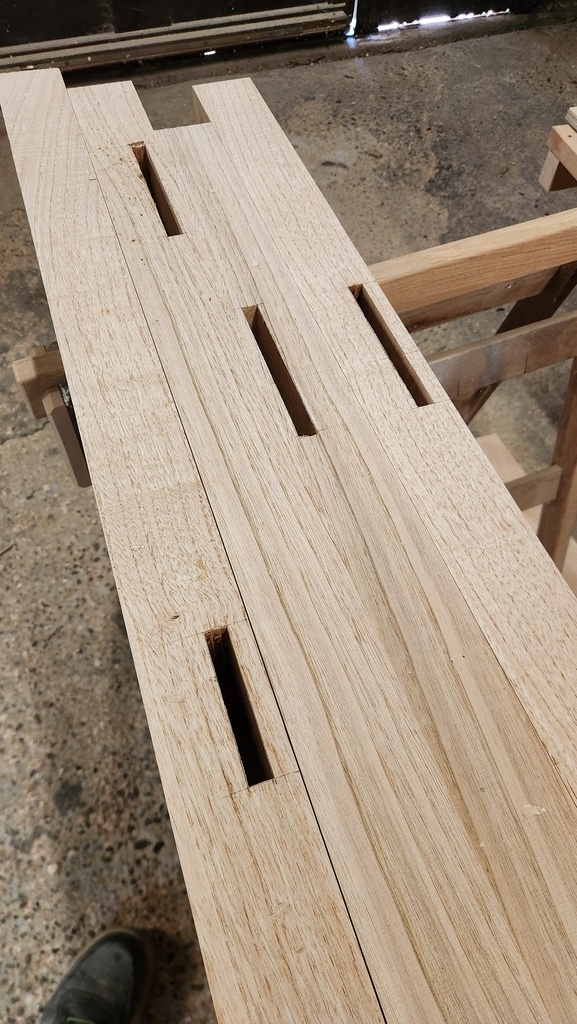

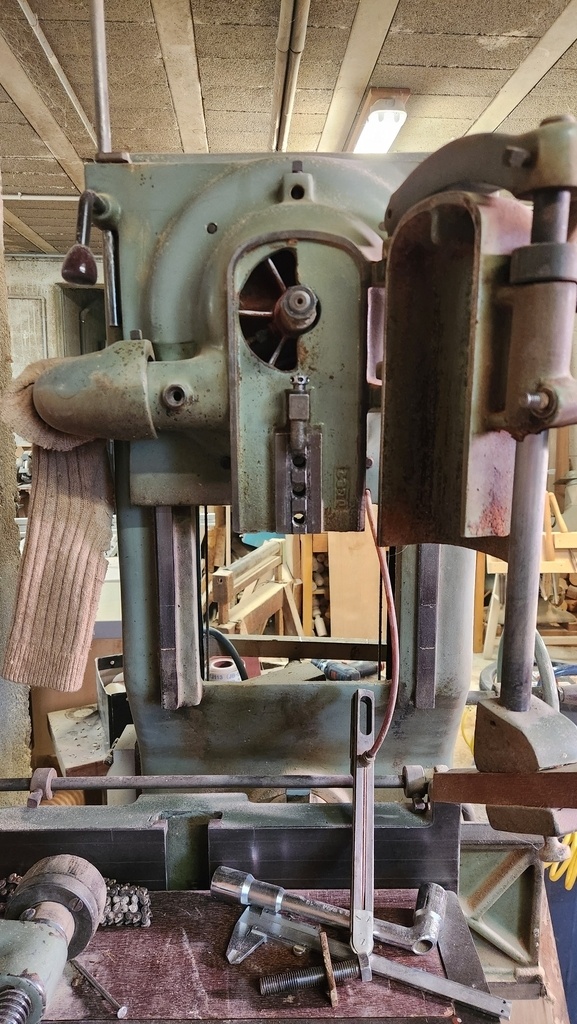

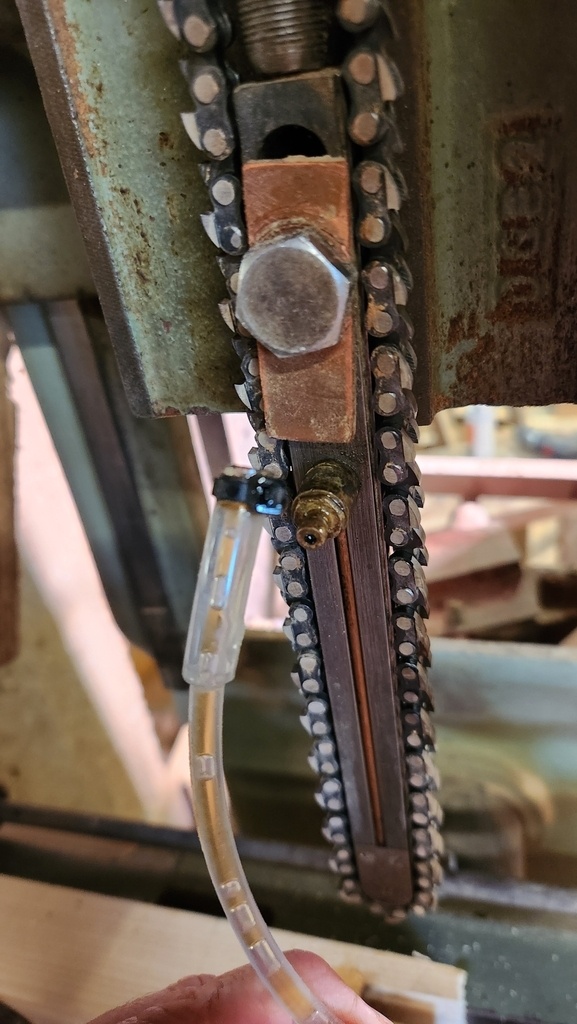

Pour les mortaises, j'ai réveillé la vieille mortaiseuse Guilliet des années 50. Je pensais ne plus jamais l'utiliser puisque je fais essentiellement du meuble. Mais là, c'était inévitable. Le temps de changer le tuyau d'arrivée d'huile qui était cuit et c'est parti.

De sacrés souvenirs d'enfance, cette machine.

Une fois les mortaises réalisées, je m'attaque aux tenons.

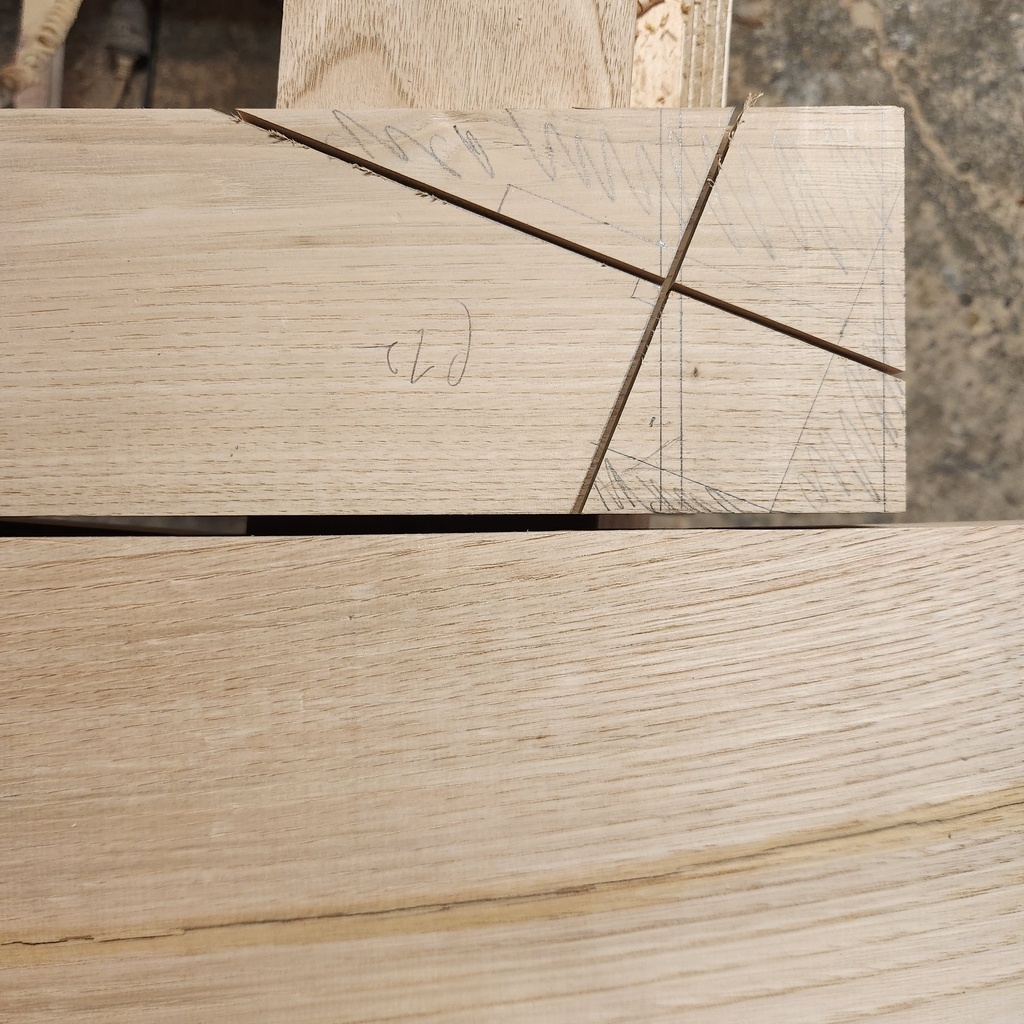

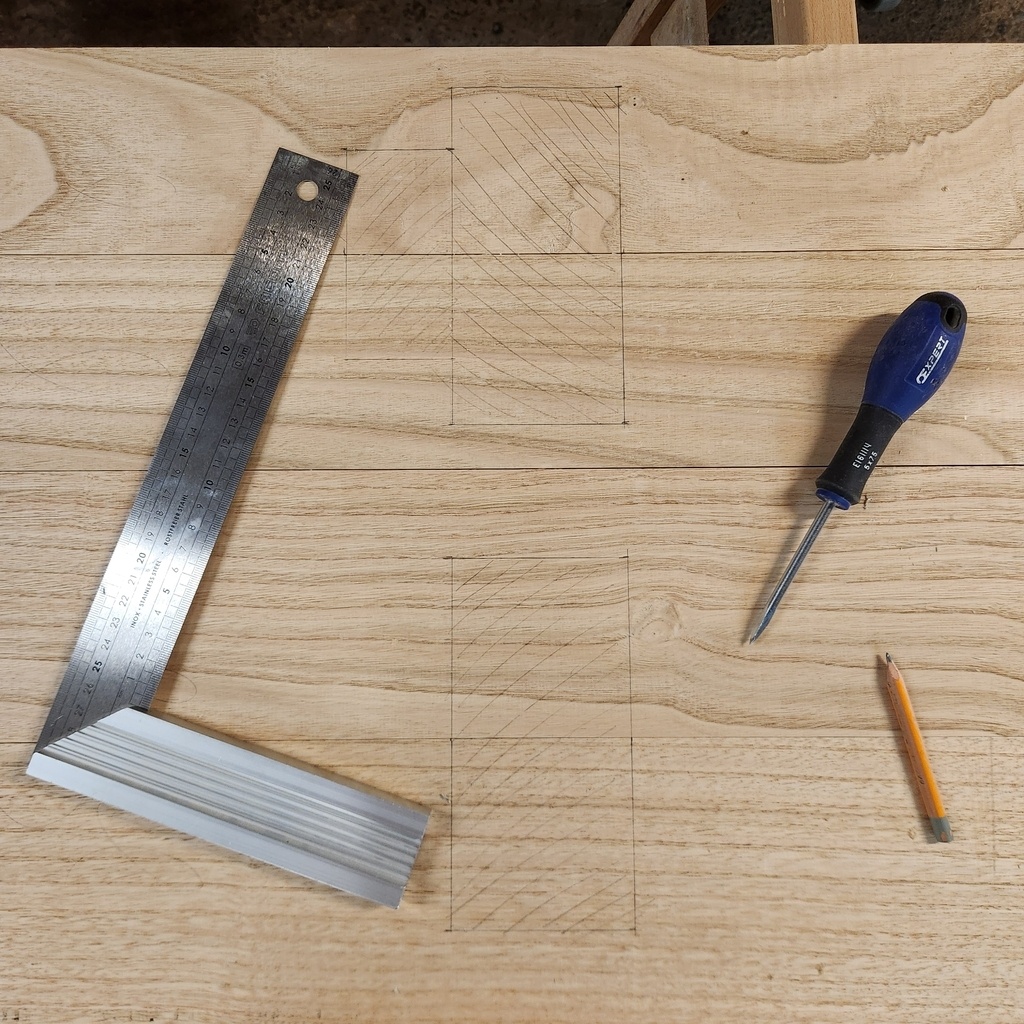

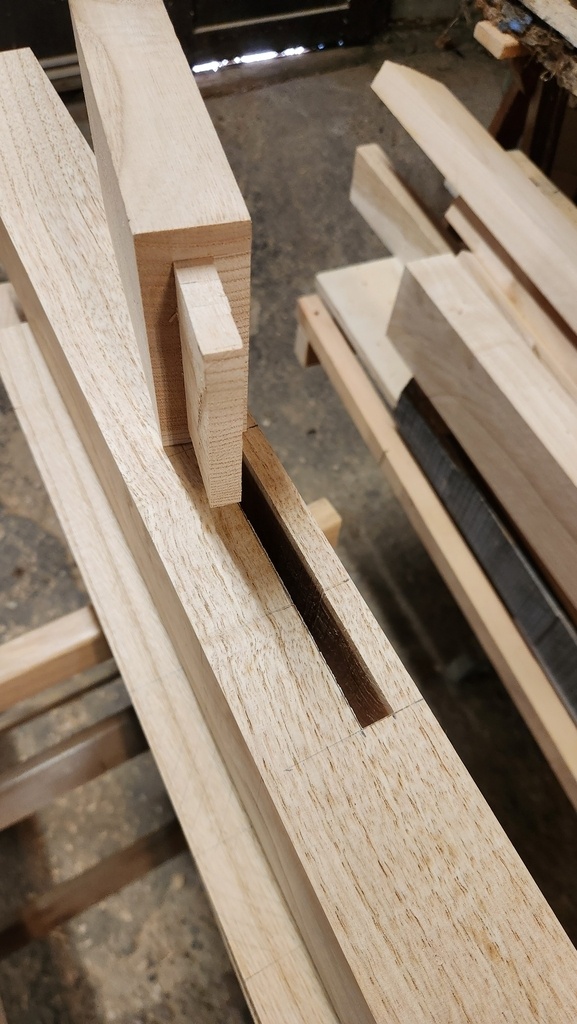

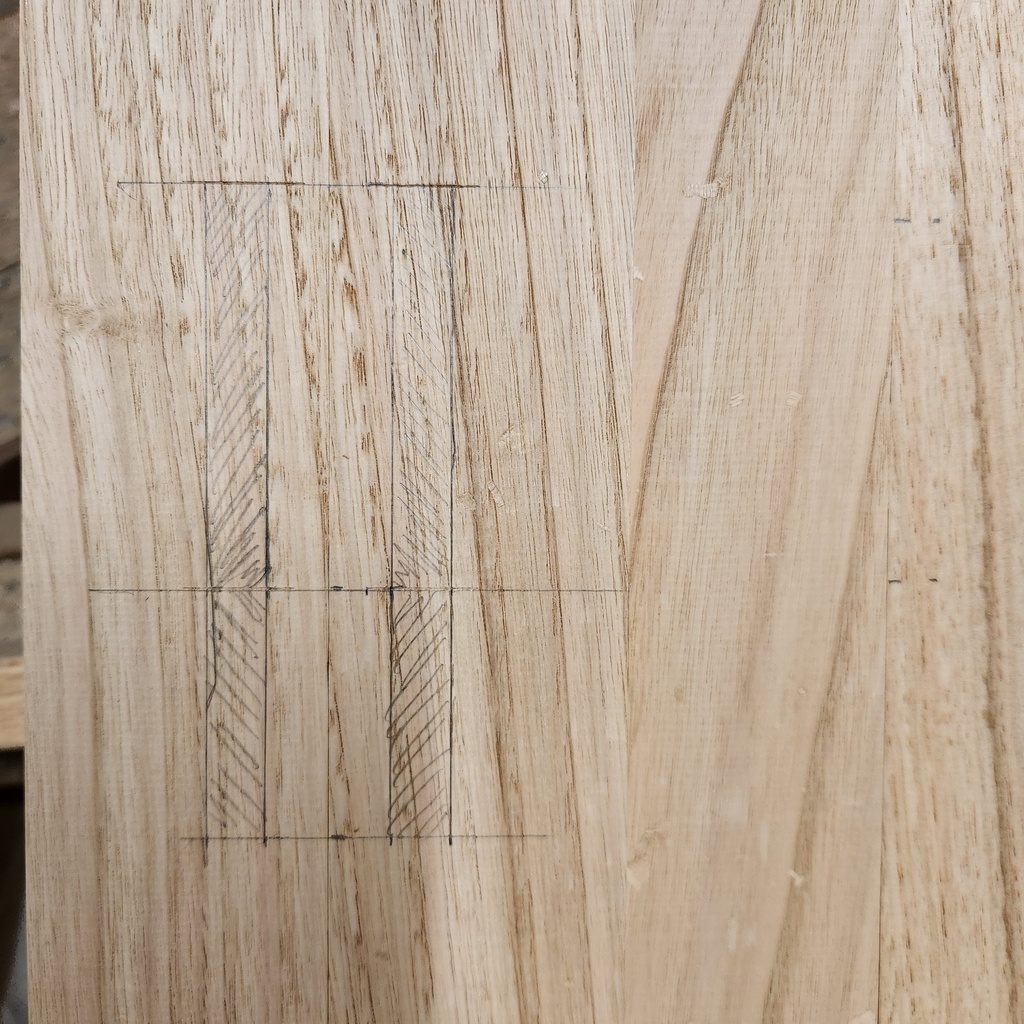

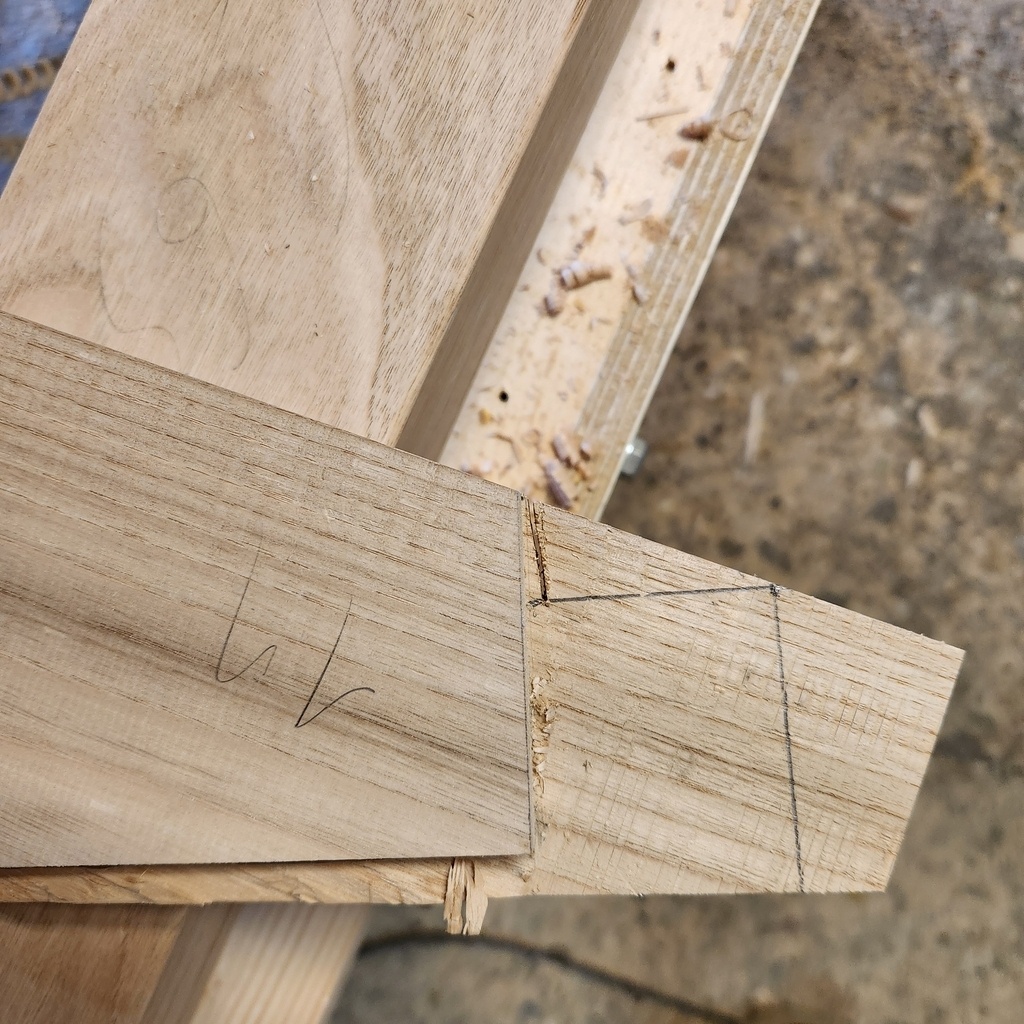

Traçage, puis un trait de scie plongeante pour les arasements. La suite au ciseau.

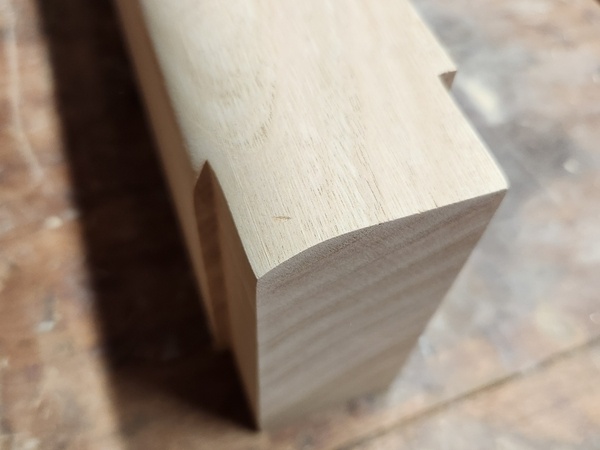

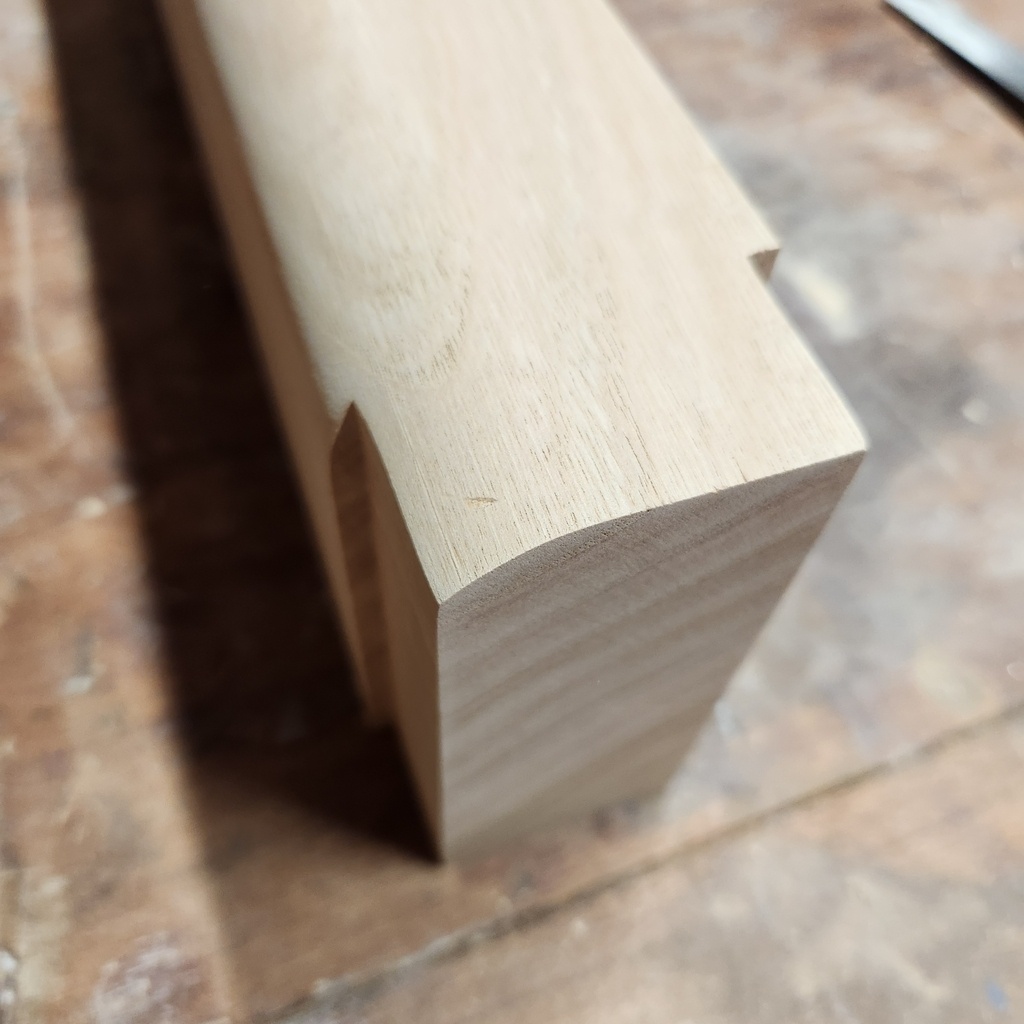

Ayant fait des montants plus épais que l'original, je réduis la section en bas pour que le sabot puisse s'insérer. Ne pas oublier l'arrondi dans l'angle pour permettre l'ouverture.

Maintenant le pivot supérieur. Il est taillé dans la masse.
Pour cela, je découpe 2 disques de 50mm de diamètre dans du CP 5mm avec la découpeuse laser.

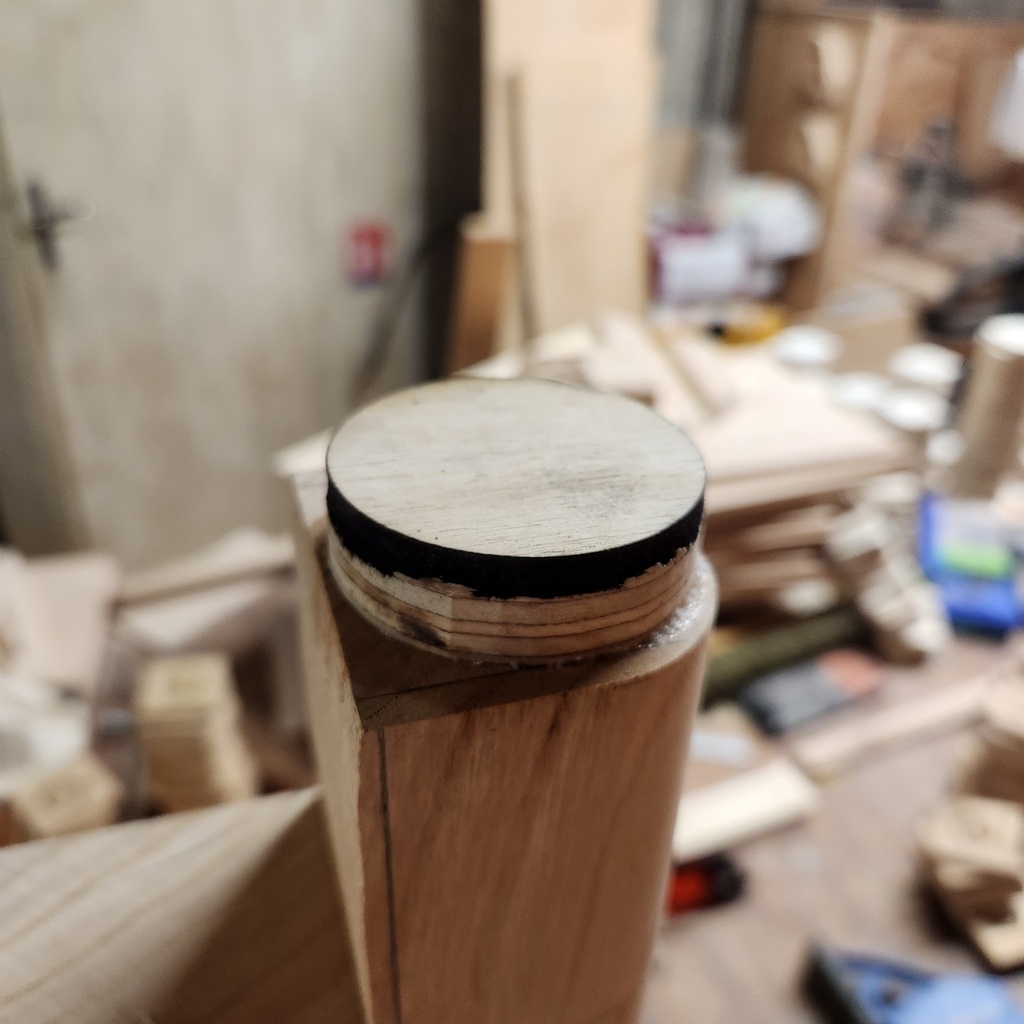

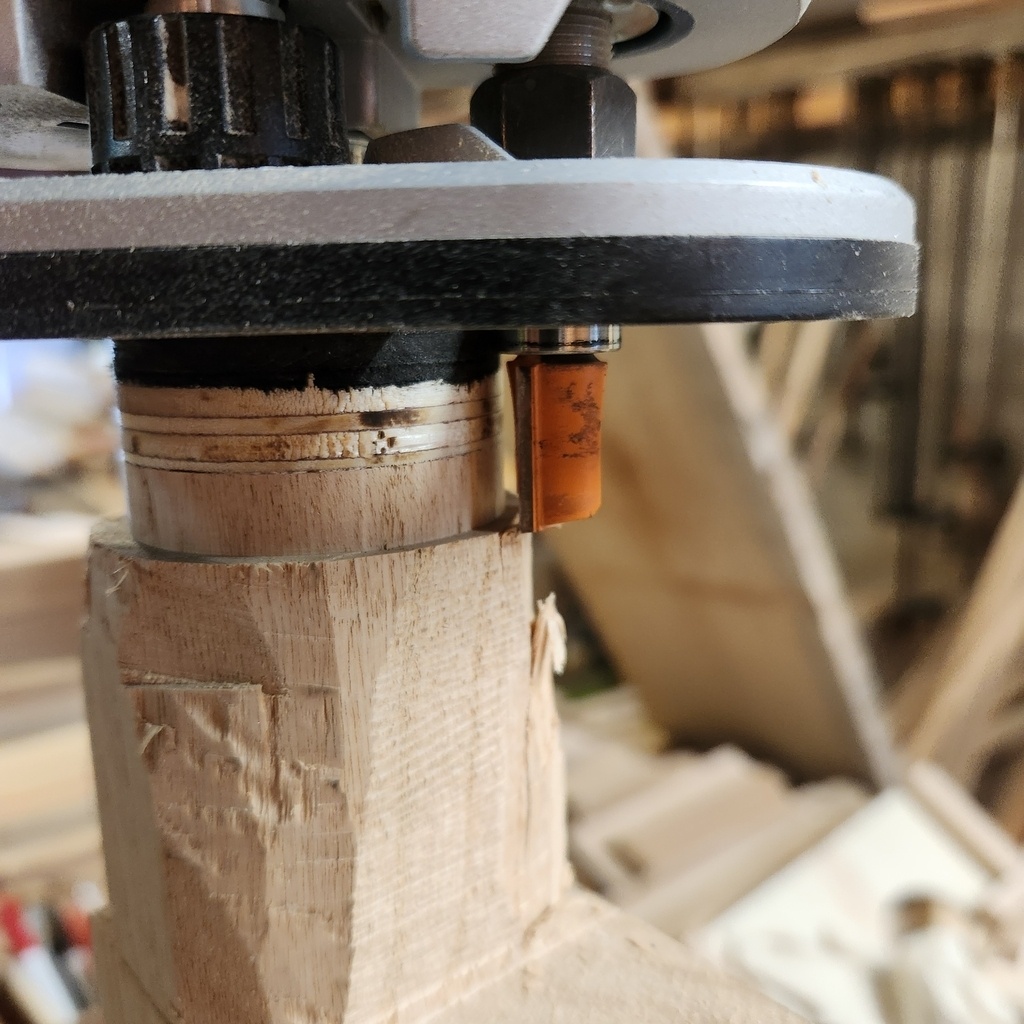

Je colle le disque, puis à l'affleureuse avec une bague à copier, j'usine le haut du pivot.

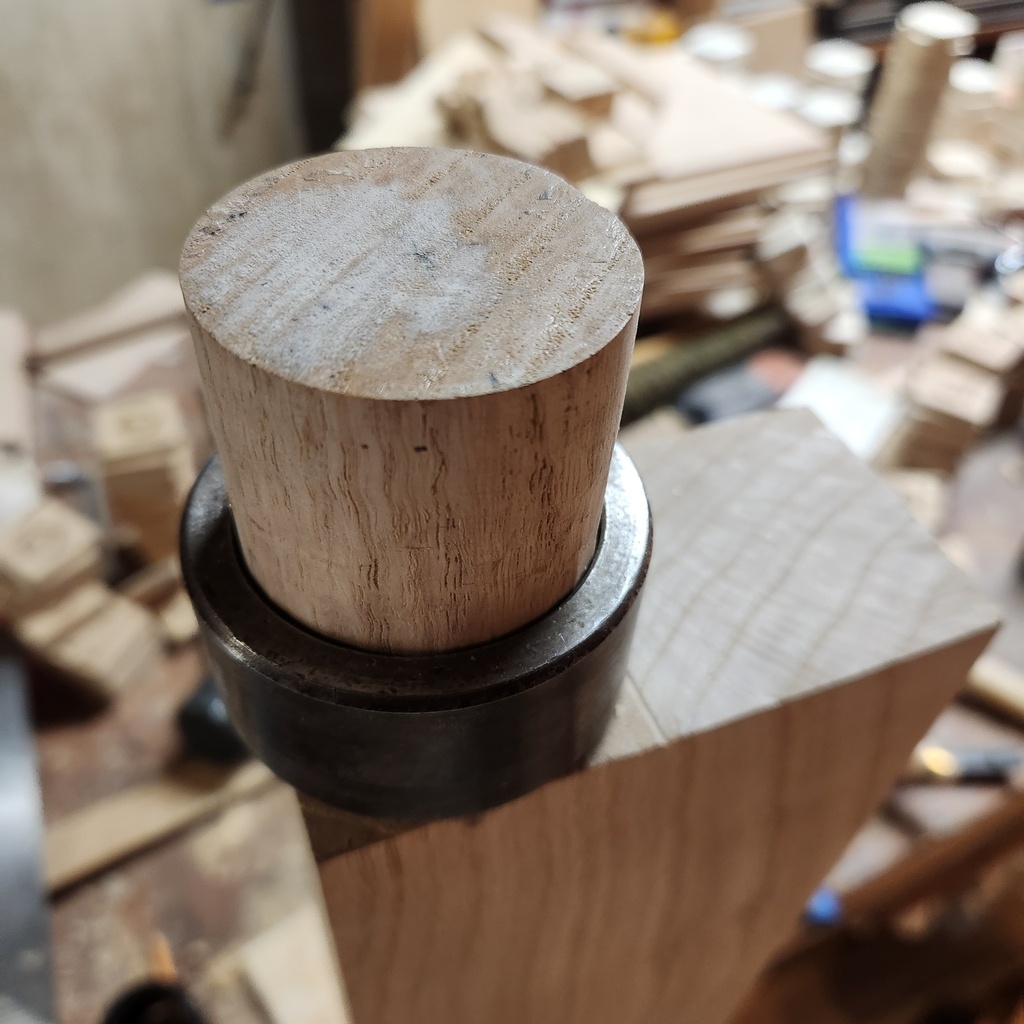

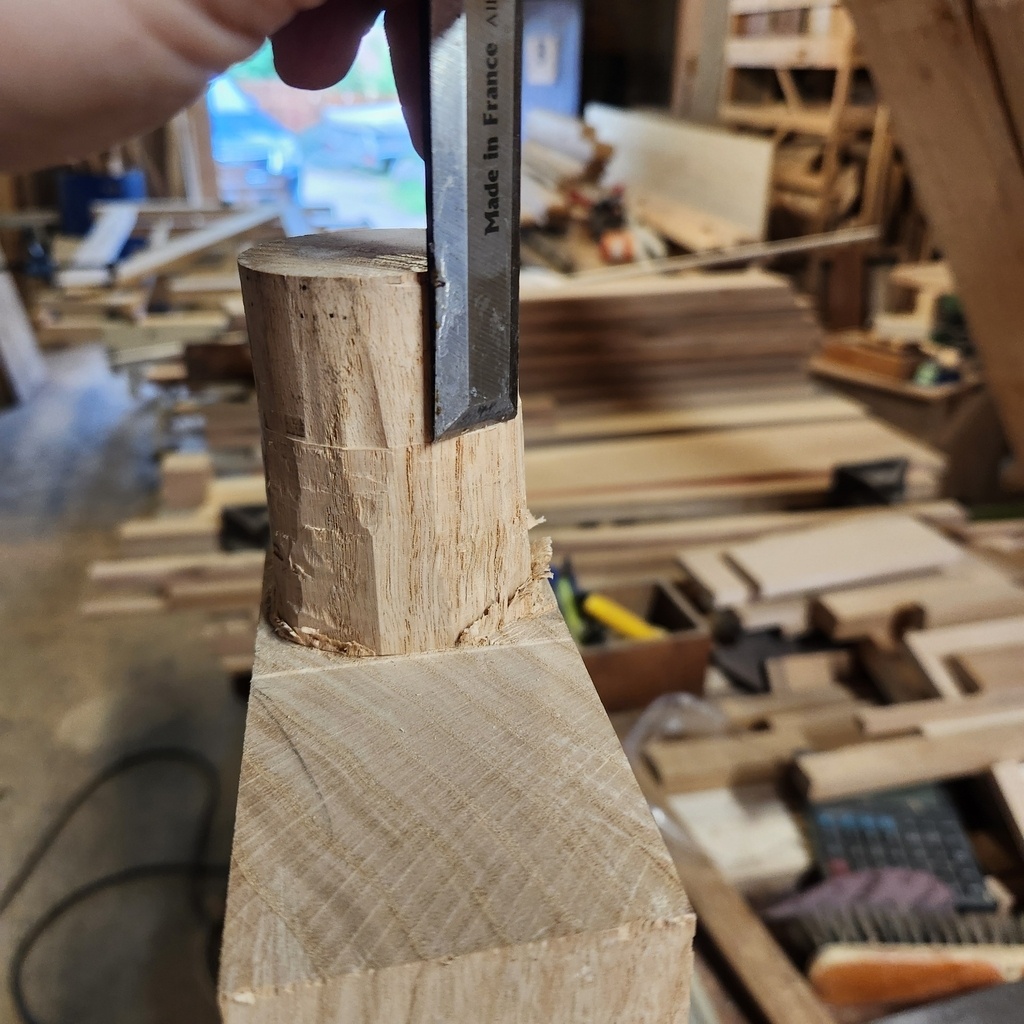

Ensuite, au ciseau, je finalise. Comment vérifier que tout va bien ? Eh bien, avec une bague de la toupie de 50mm.

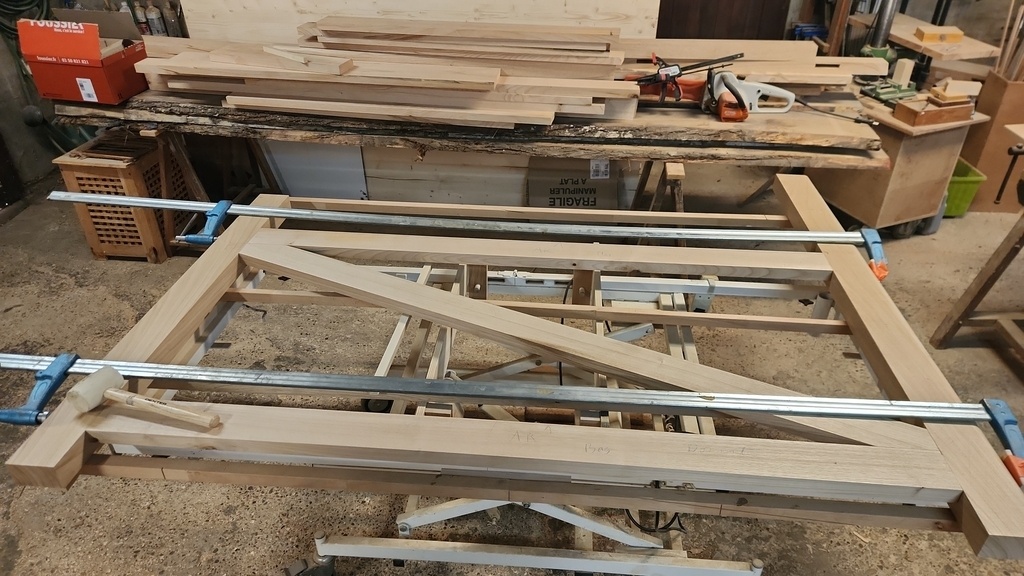

Reste à assembler et coller la structure. Chaque tenon est maintenu par une cheville de 10mm.

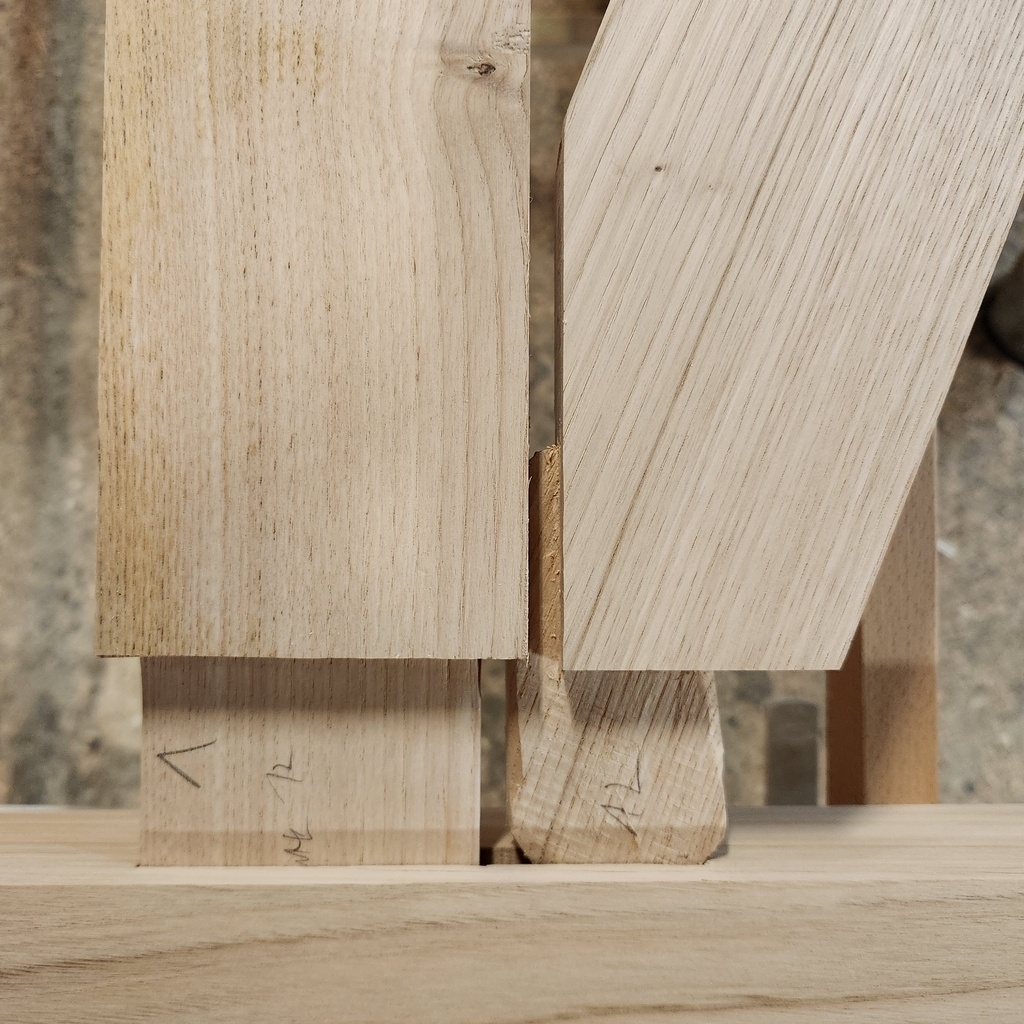

Le corroyage du barreaudage est simple. À l'aide du plan Sketchup, je trace facilement les hauts, tous différents pour faire la courbe. Avec la scie plongeante, je fais la coupe tout en aplliquant un angle de 22° pour permettre l'écoulement de l'eau.

Une bonne centaine de perçage pour les boulons

Par rapport à la version d'origine j'ai rajouté une battue.

L'ami commanditaire a récupéré la structure du portail sur son toit de voiture et les lattes dans le coffre. Reste pour lui la peinture (son choix), les boulons à serrer et la pose.

Il a fallu ajuster le pivot qui était trop gros par rapport à l'anneau.

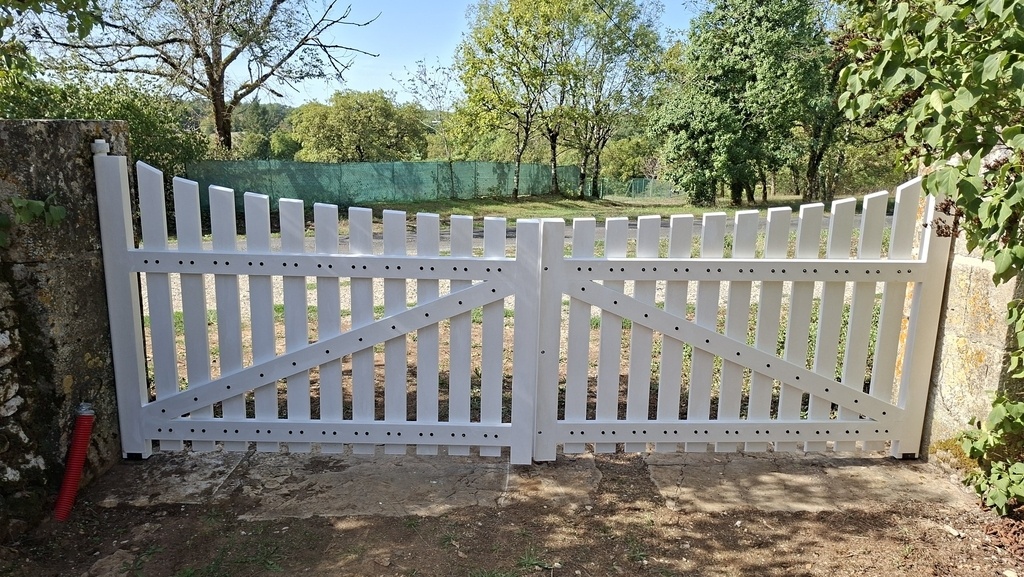

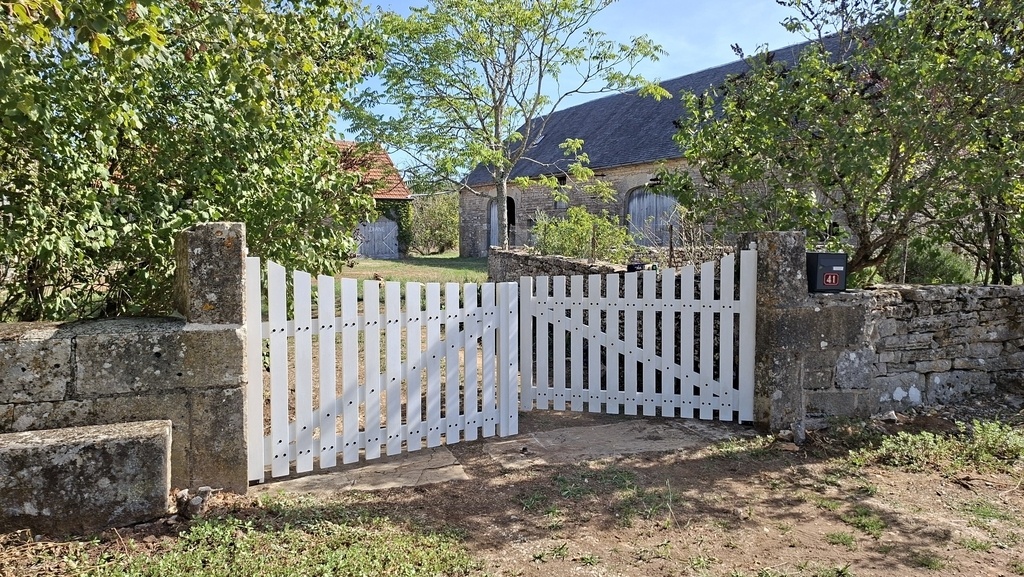

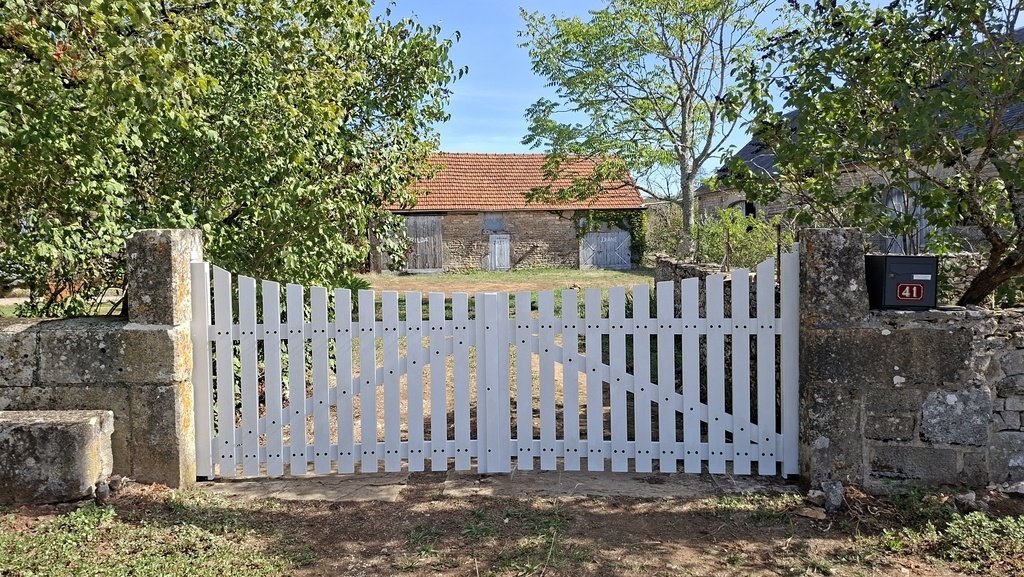

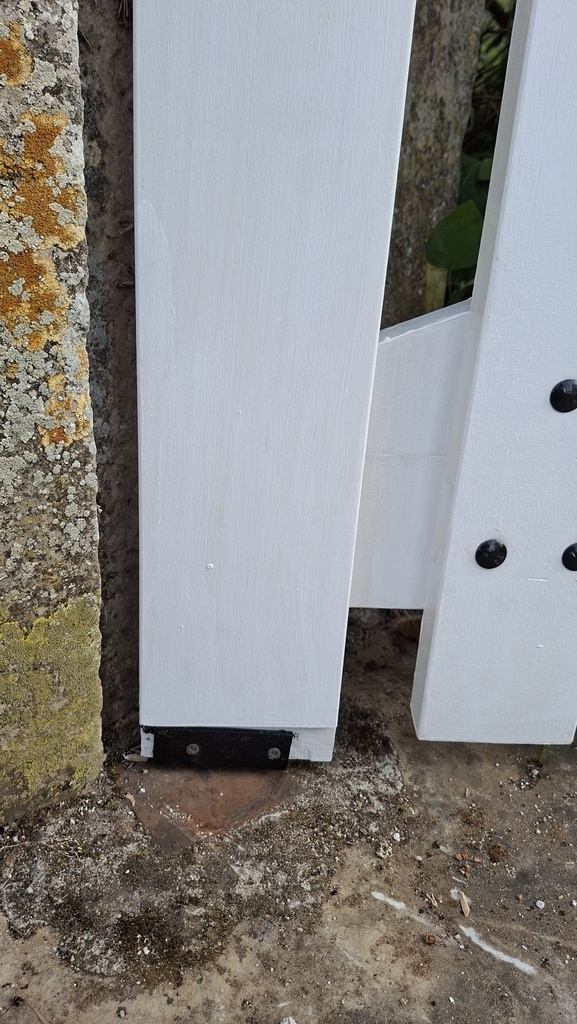

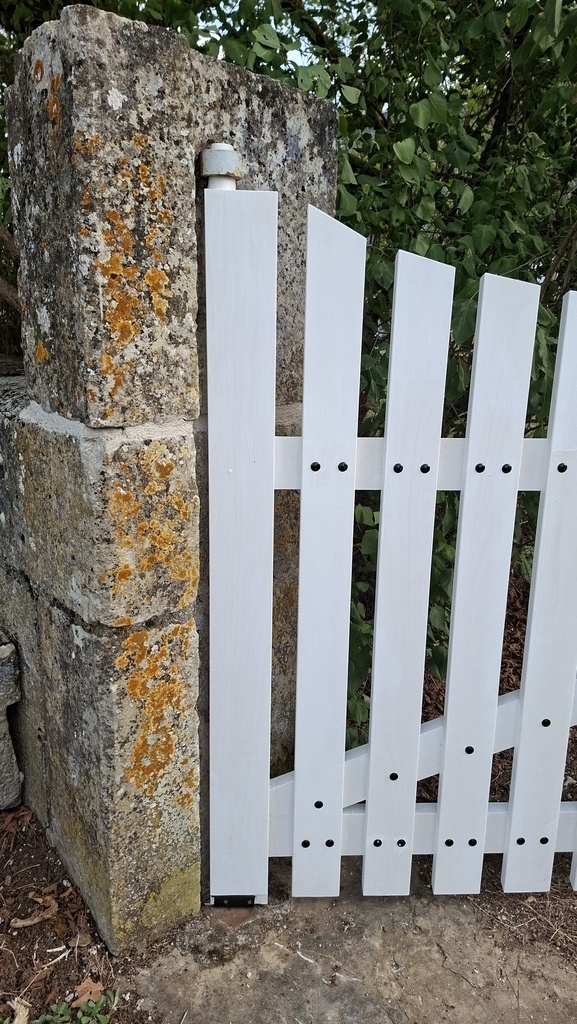

Et voilà le résultat

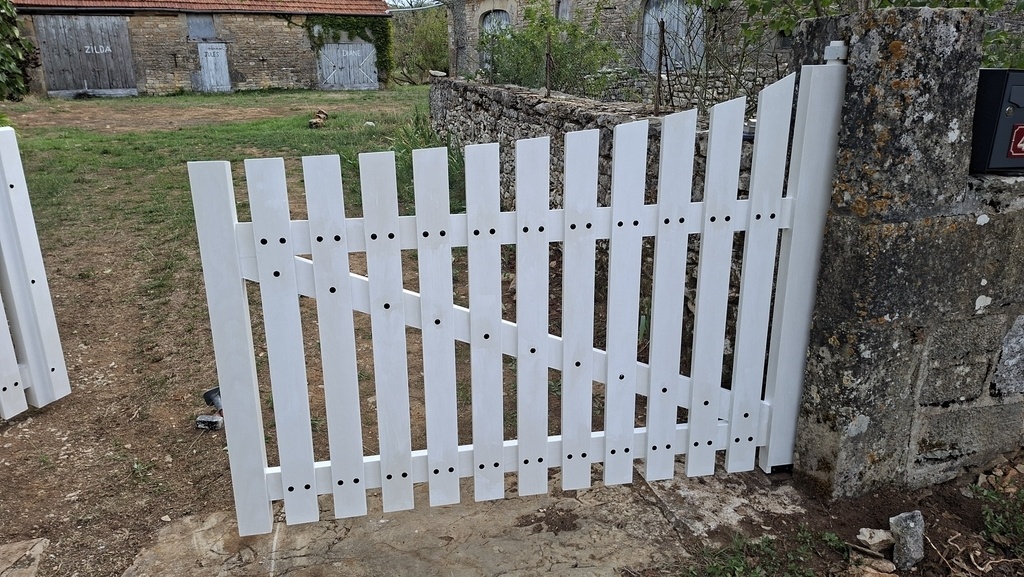

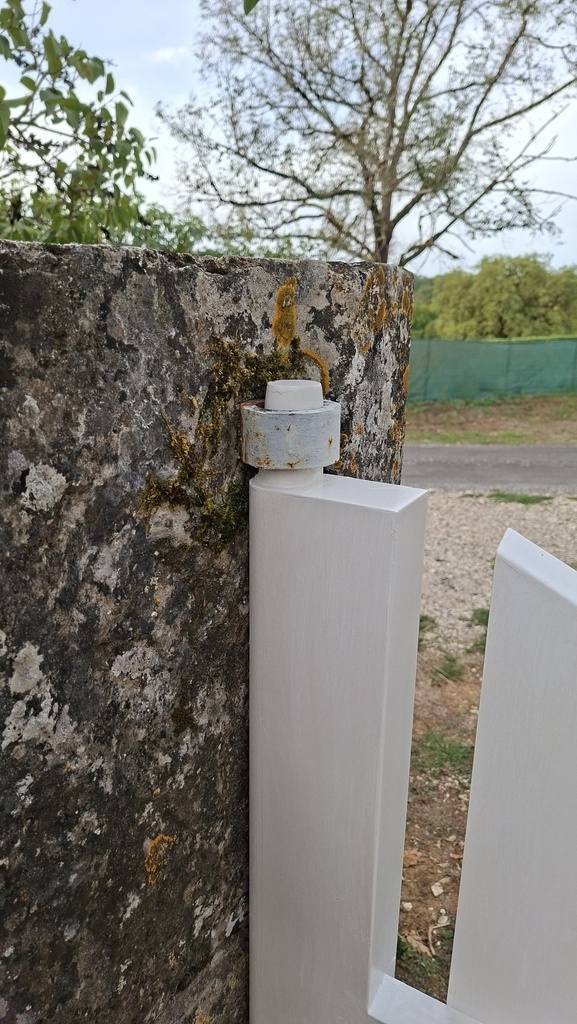

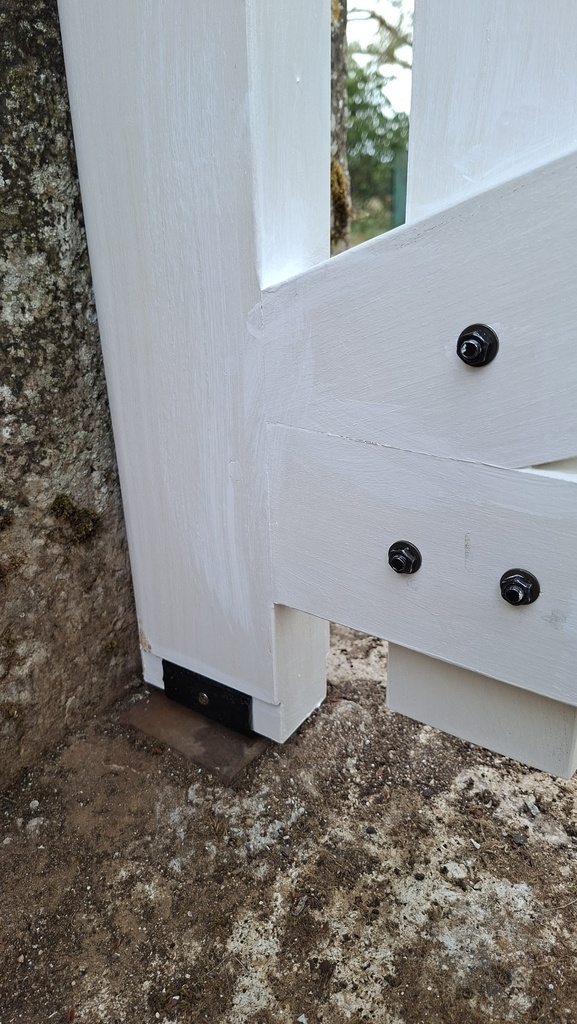

Le détail du pivot
