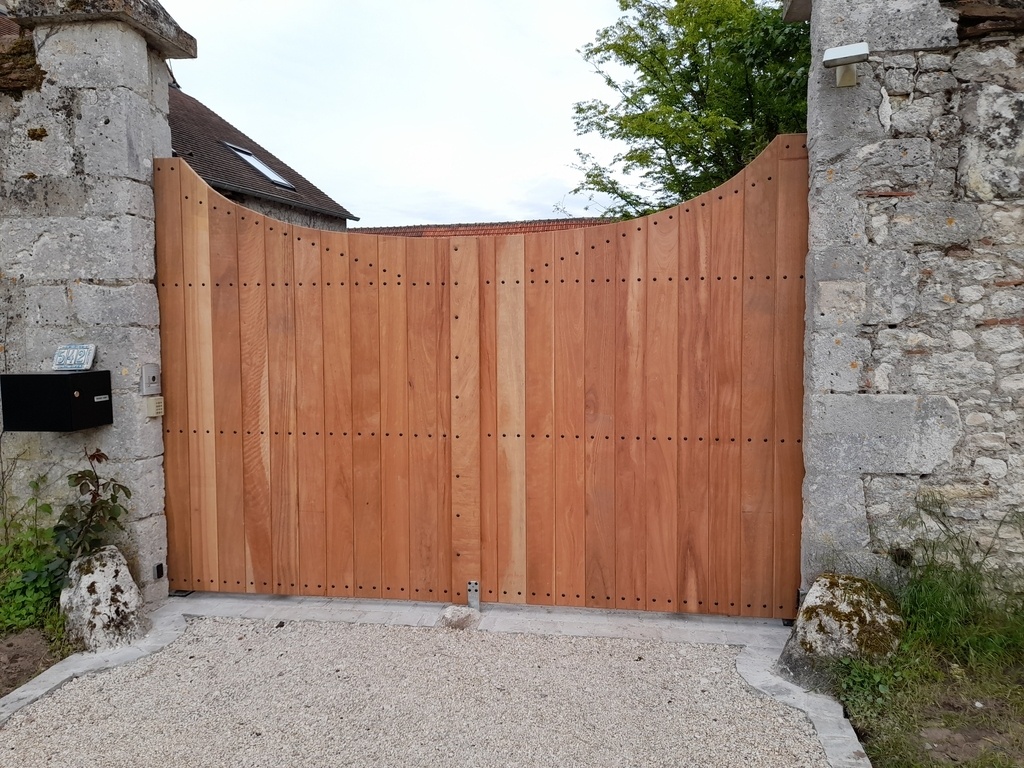

Portail plein, largeur 3,50 x hauteur max 2,45 m.
articulé sur pivot scellé au sol et penture à gond scellé au pilier à hauteur de la troisième traverse, soit 1,75 m.

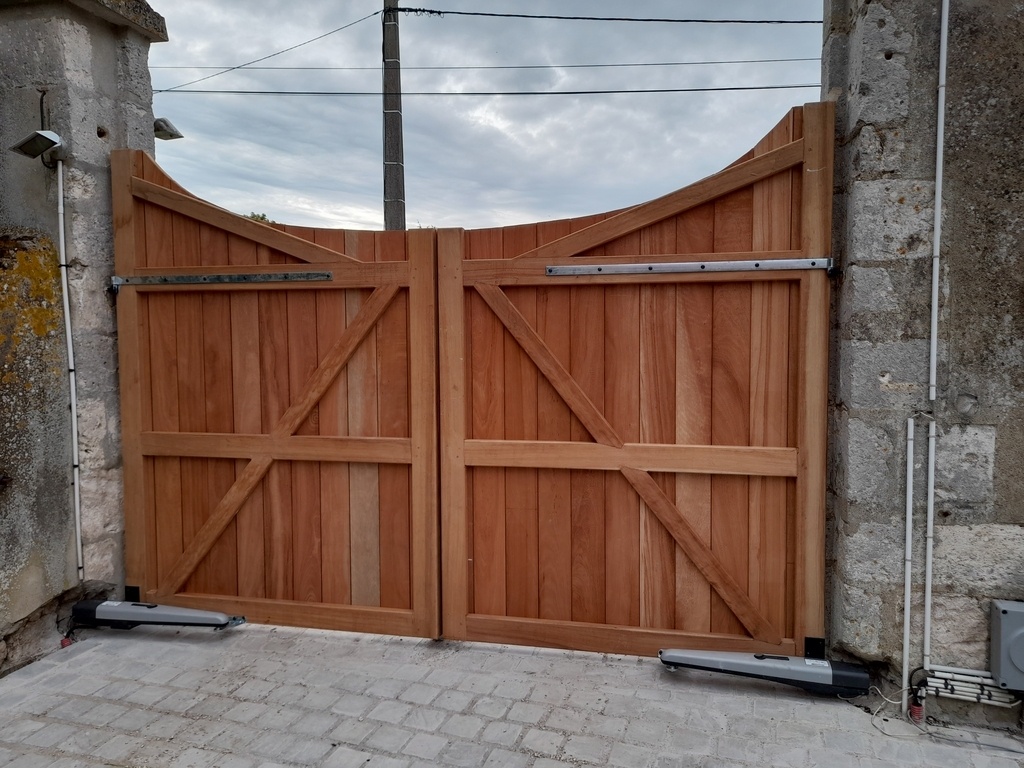

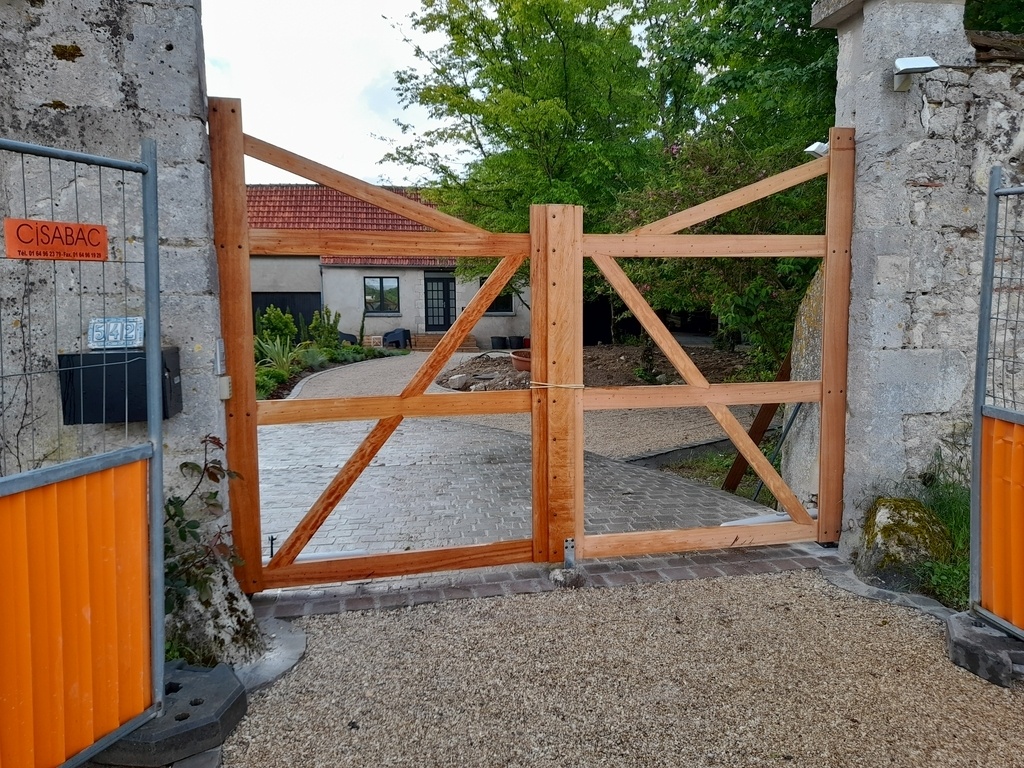

Ossature avec assemblages classiques tenon/mortaise chevillés à la tire et collés.

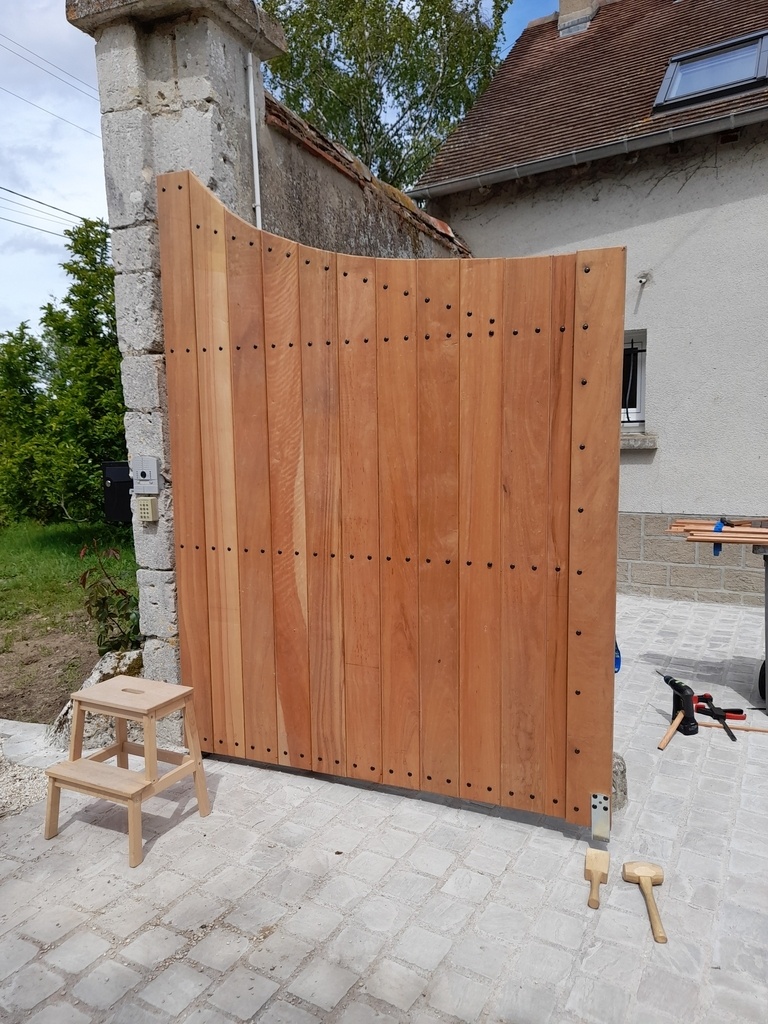

Planches du parement assemblées par rainures et languettes, vissées au cadre par vis à penture à tête "champignon" large.
J'ai prévu du jeu entre trous et vis, ainsi que entre languettes et rainures.
Le jeu entre planches est d'environ 5 mm.
Motorisation par vérins électriques.
L'ensemble sera lasuré.
Publications associées
Licence
Autres créations de
ebenober
Voir aussi
Discussions
beau travail ! Peut être une petite zinguerie serait utile en bout des lames et montants!
Ici photo 19 bastides-prove...iseries-volets/
sylvainlefrancomtois
Oui, c'est prévu. Mais vu la forme incurvée, ce ne sera pas facile de mettre un U inversé en zinc. A moins qu'un couvreur sache me faire un U propre, je pense mettre un enduit acrylique souple et assez épais pour bien protéger le bois de bout. Qu'en penses-tu ?
ebenober tu pourrais mettre une fine latte casquette rainée (env 12 mm) en bois dur (pliée au clouage) en plus du collage silicone !
ici c'est a priori le cas eric-devaux.fr...l/portail-bois/
sylvainlefrancomtois
Très bonne idée, merci !
Il est chouette ce portail, et ce qu'il y a derrière a l'air sympa aussi.
Le travail est très propre et s'il est massif, il n'en reste pas moins élégant.
sylvainlefrancomtois, il faut la faire où la languette sur la latte ? Dessous pour lui donner de la souplesse ? Mais il faut faire les rainures en largeur alors, non ? Et faire plus fin que 12 mm ne serait pas une solution ?
trente six seb c'est surtout une rainure qui sert à casser la goutte d'eau !
sylvainlefrancomtois
trente six seb
Finalement je ne mettrai pas de latte sur le dessus. J'ai bien enduit (à la spatule) avec un mastic polyurethane noir qui assurera une étanchéité suffisante. Et si ça ne suffit pas, il sera toujours possible d'ajouter une latte plus tard.
sylvainlefrancomtois ah OK, je vois bien le principe. Mais du coup, il faut faire déborder la lame de chaque côté (ou du côté où on lui donne une pente).
trente six seb pas besoin de pente, il suffit que l'eau ne rentre pas en bout ! (si la lame vieillit mal, on la change) .
sylvainlefrancomtois ok, merci
Très beau portail !
Bel ouvrage!
Belle bête
Beau projet.
Serait-il possible d’avoir les sections des montants, traverses et écharpes svp ? Merci !
Les montants et traverses font 120 x 42 (raboté)
et les écharpes 90 x 42.
assemblages tenon-mortaise classiques, chevillés-collés à la P.U.
Les planches du parement sont en ép. 27 raboté, largeurs variables autour de 160, assemblage rainure-fausse languette. Vissées à l'ossature par vis à penture avec du jeu dans les trous.
Merci bcp !
marion22
Tu veux en faire un ?
Oui, je souhaite faire un portail dans le style du tien mais sans la découpe du haut. Et l'ABF demande qu'il soit à claire voie... J'ai le châtaignier pour le faire, reste le temps à trouver !
Sur les photos, il me semblait que les montants extérieurs étaient plus larges que les autres, je me trompe ? Merci du partage en tout cas !
Du bois exotique qui déforeste ce qui reste de nos forets primaires, dommage . Sinon beau travail.
pierrotb
Le bossé n'est pas une essence rare ni menacée d'extinction, et il ne faut pas croire que toutes les forêts africaines sont des forêts primaires où règne le trafic illégal. Certaines font même l'objet d'une excellente gestion soucieuse de durabilité et de respect de la ressource, ainsi que de la population locale.
Comme toi je suis soucieux de la déforestation et de l'exploitation illégale, mais il faut se garder d'une généralisation sans discernement.
"Certaines font meme l'objet d'une excellente gestion soucieuse...) Jette un coup d'oeil sur le scandale du bois exotique certifié...
24heures.ch/de...se-509061921114
pierrotb
Bien sûr je suis au courant aussi de ces scandales nombreux, en particulier celui du label PEFC qui n'a aucune valeur !
