Marqueur de milieu V2

par NinjaRouge

Voici la nouvelle version du "marqueur de milieu" pour lequel j'ai fais un pas à pas.

L'inconvénient de la première version est que si on veut marquer des élément très fins, on est vite bloqué et on est obligé de s'arrêté bien avant le bord de la pièce à cause de l'écartement des tourillons.

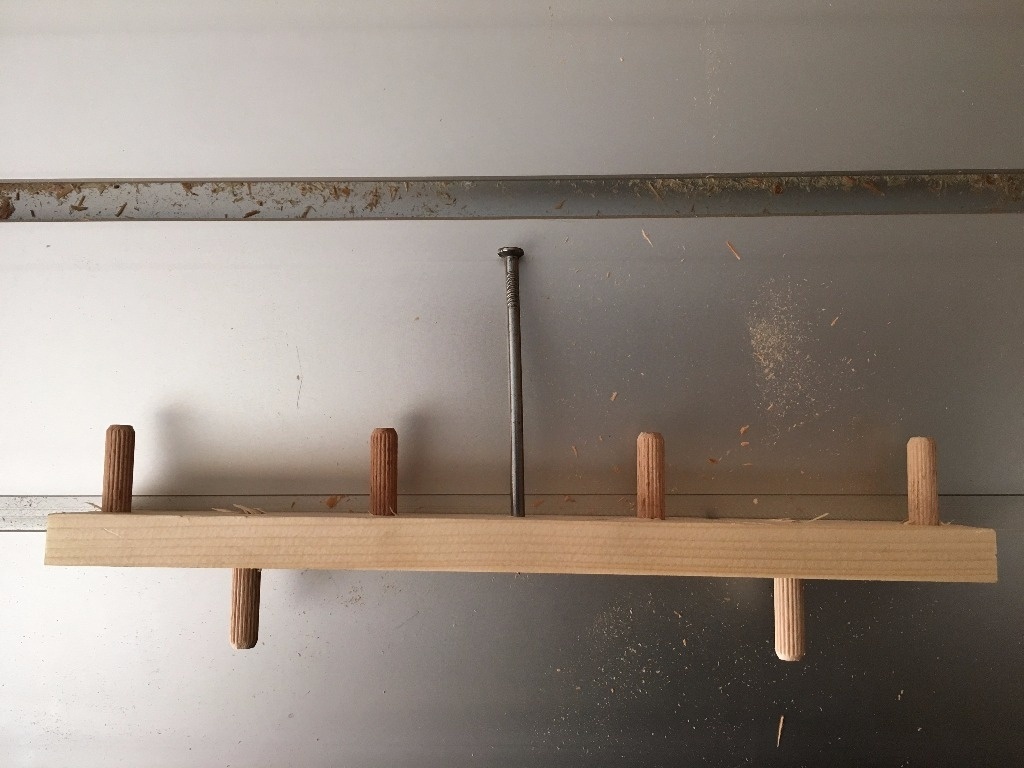

Du coup je me suis dis qu'en rajoutant des tourillons je pouvais faire un marqueur "multi-largeurs".

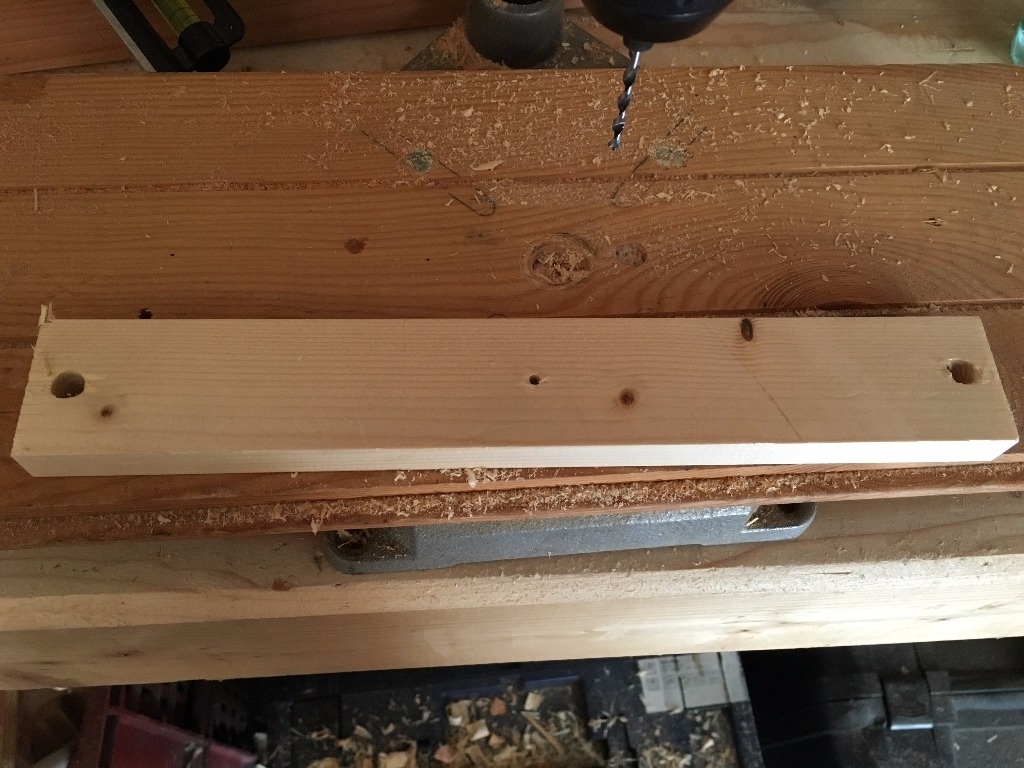

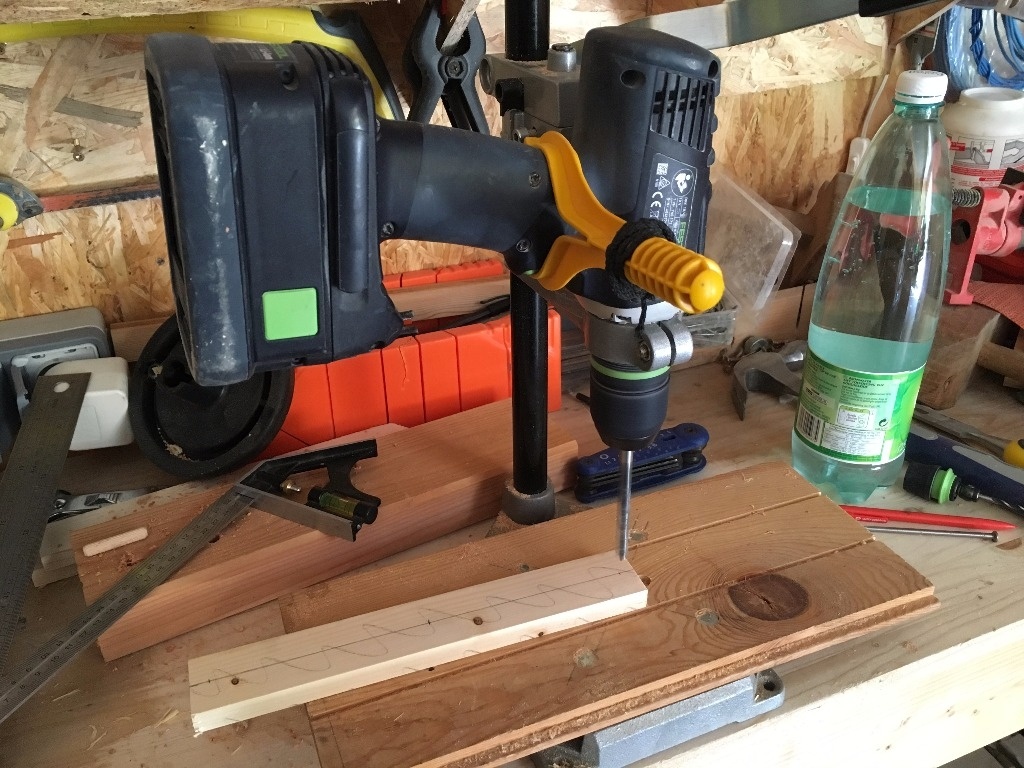

Le truc c'est de percer avec précision. idéalement à la perceuse à colonne (moi j'ai qu'un support mais ça devrait changer bientôt 😉).

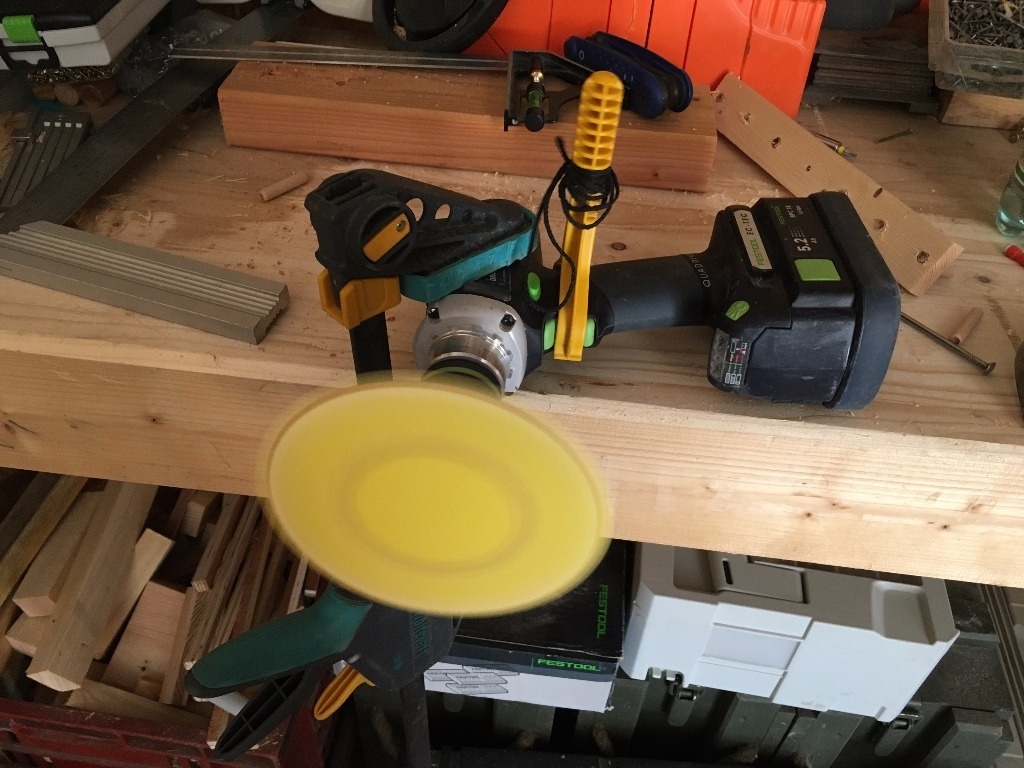

Ensuite j'ai mis un plateau à poncer sur la visseuse et j'ai refait la pointe du clou pour qu'elle soit bien pointue et qu'elle soit plus précise au marquage. J'en ai d'ailleurs profité pour faire 5 clous d'avance dont je me sers également de pointe à tracer.

Voilà, en espérant que ça vous donnera des idées 😃

A+ Marco.

Contenus associés

On en parle ici

NinjaRouge a publié la création "Marqueur de milieu V2".il y a 2 mois
dhn


Faut que j'en fasse un !
Merci de me l'avoir remis en tête 😉

NinjaRouge


Avec grand plaisir ! 😃

jeanco77


Améliorer avec des tourillons plus près du centre, je comprends. Mais à quoi servent ceux aux extrémités sur la première photo ? Ils sont inutilisables puisque tu en as deux autres plus près du clou justement ?...

NinjaRouge


@jeanco77 tu as raison, c'est juste que j'ai oublie le principal : expliquer comment ca marche !!😂

Pour s'en servir on remonte les tourillons dont on ne se sert pas pas vers la tete du clou et on descends ceux dont on veut se servir en fonction de la largueur de l'objet a marquer 😄

Sinon c'est sur que c'est pas tres utile !! 😉

Niouniou


J'ai eu la même réflexion que @jeanco77 , mais j'ai ma réponse!
Belle démonstration de sécurité des machines ;o), surtout pour le disque à poncer!!

NinjaRouge


@niouniou Merci !! je suis un Ayatollah de la sécurité 😇

Trève de bla bla c'est sûr que la sécurité n'est pas top mais à ma décharge ce n'est pas un outil coupant, c'est la seule raison pour laquelle je me suis autorisé cet écart. Par exemple, je ne le ferai pas avec une meuleuse d'angle ...

La station de ponçage est dans la liste des souhaits, j'attends le financement !! 😄 ou alors le temps et la motvation de la faire moi-même 😉

ecto1


j'aime même si je suis un peu perdu, j'aime, point barre.

Lumi

Ça te rajoute aussi la possibilité de faire des marquages à 1/4 et 1/3 non?

NinjaRouge


Oui pour peu que tu fasse bien attention que l'écart entre les tourillons soit rigoureusement identique quel qu'il soit.
