Je l'avoue le titre est comme on dit légèrement "putaclic" !
Mais en fait j'ai trouvé cette astuce tellement simple et tellement top que en plus de la mettre dans mon pas à pas sur les trucs d'ateliers réalisables avec des petites chutes de bois, j'ai eu envie de la mettre ici aussi tellement ça dépanne.

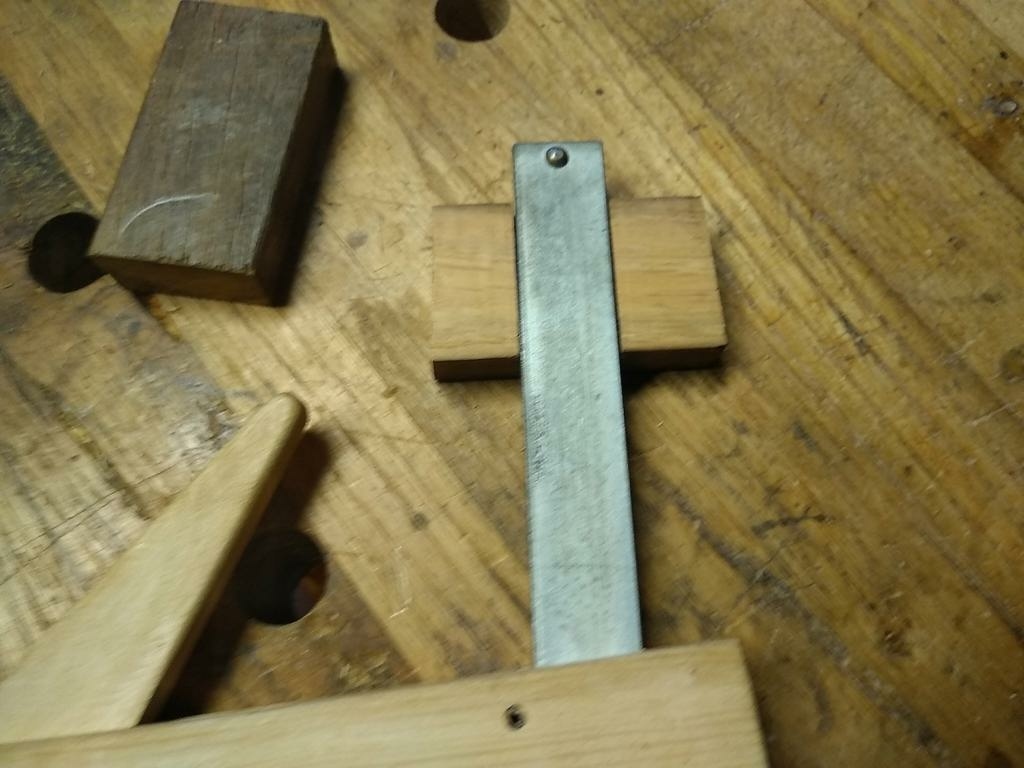

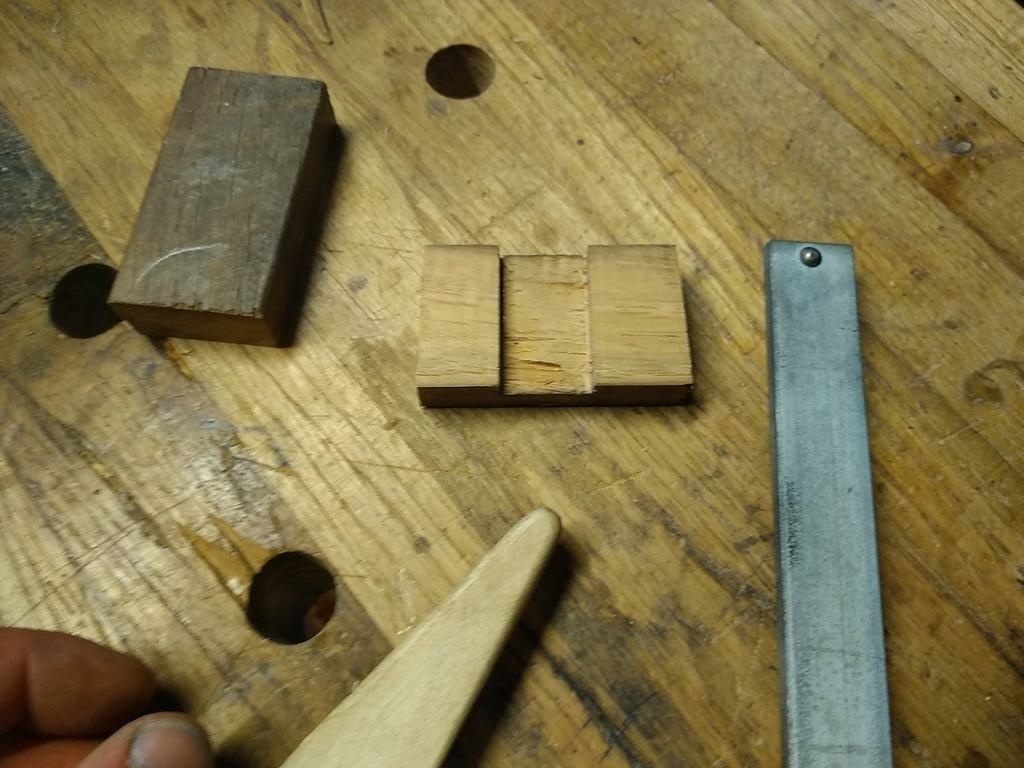

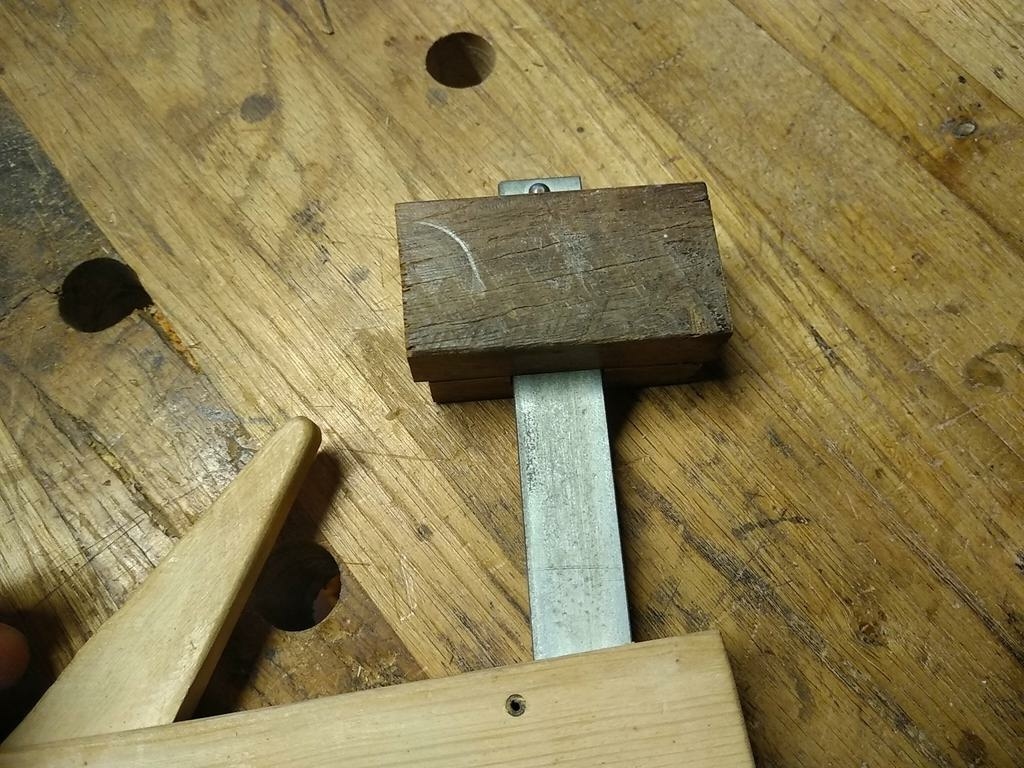

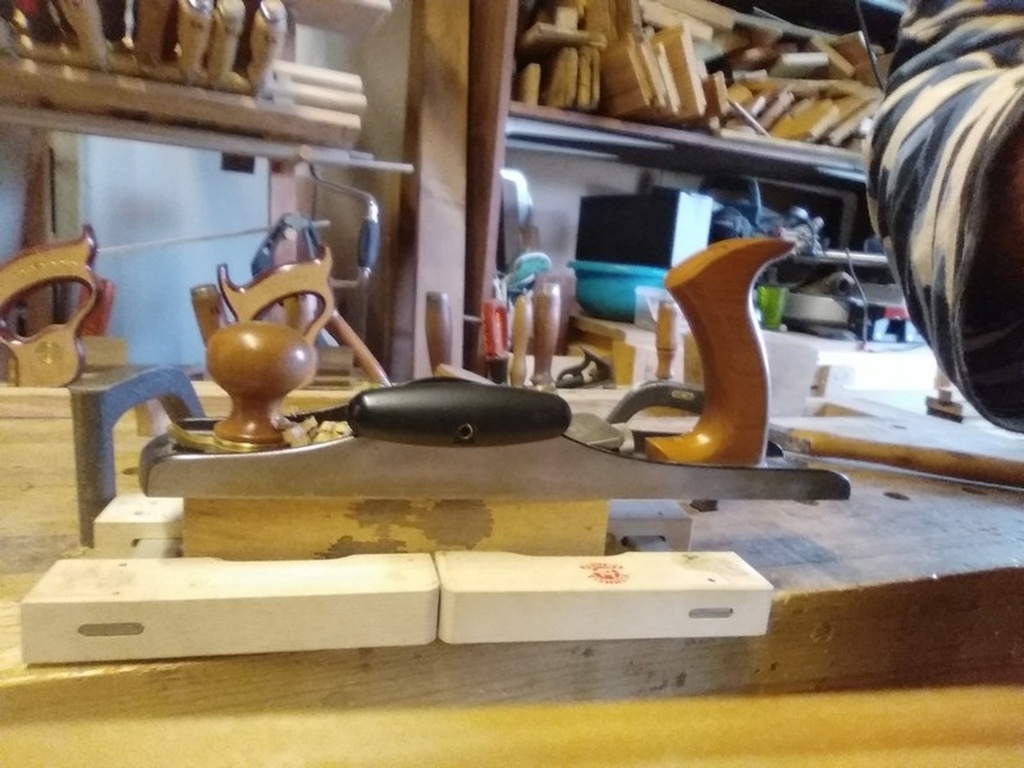

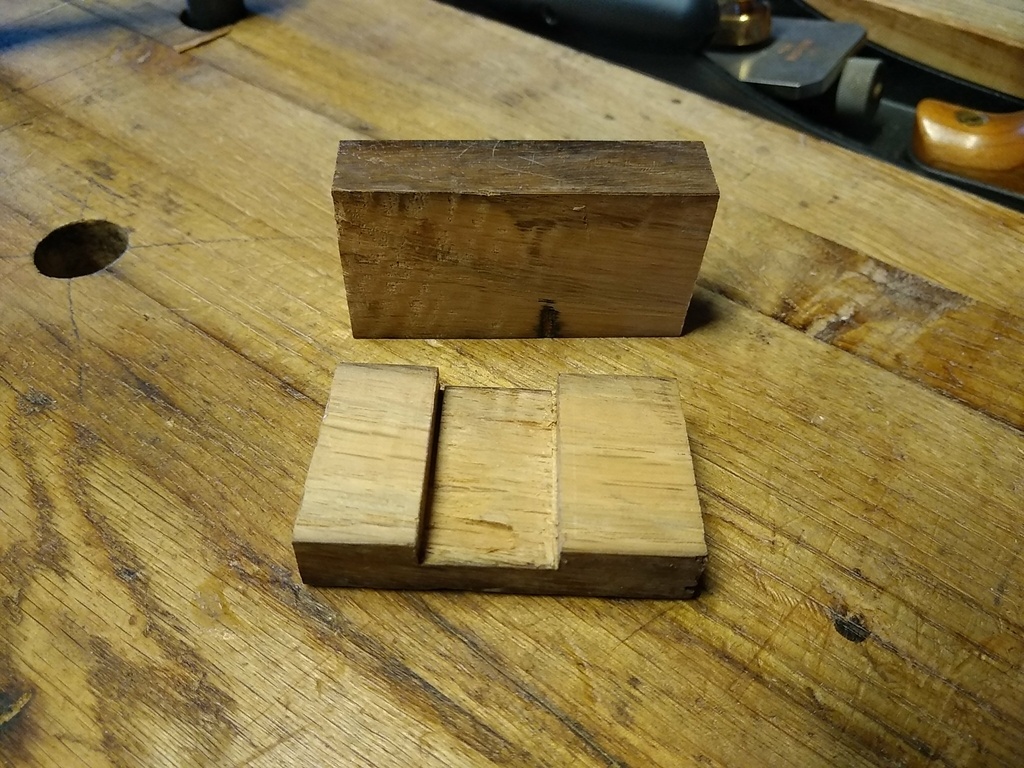

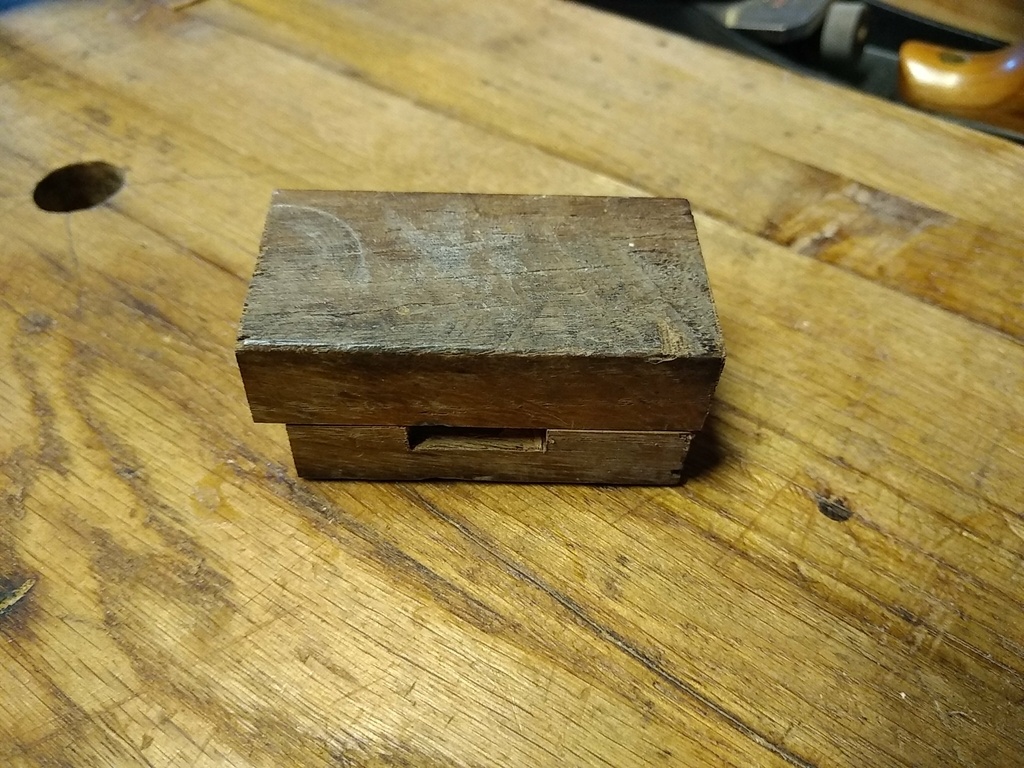

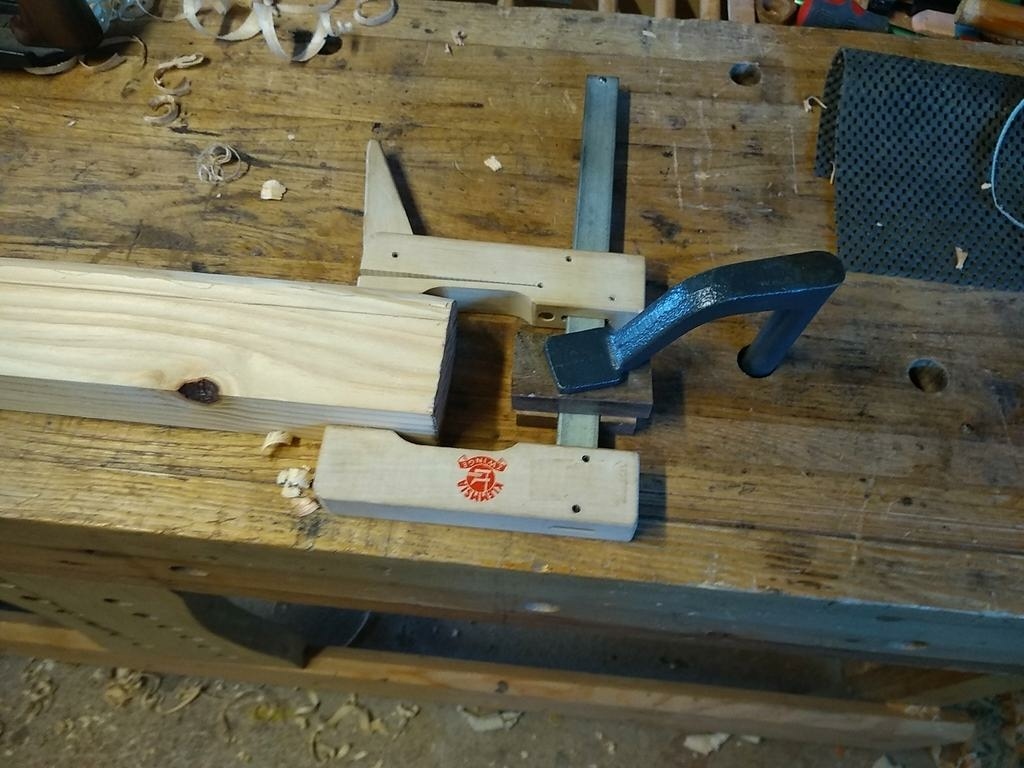

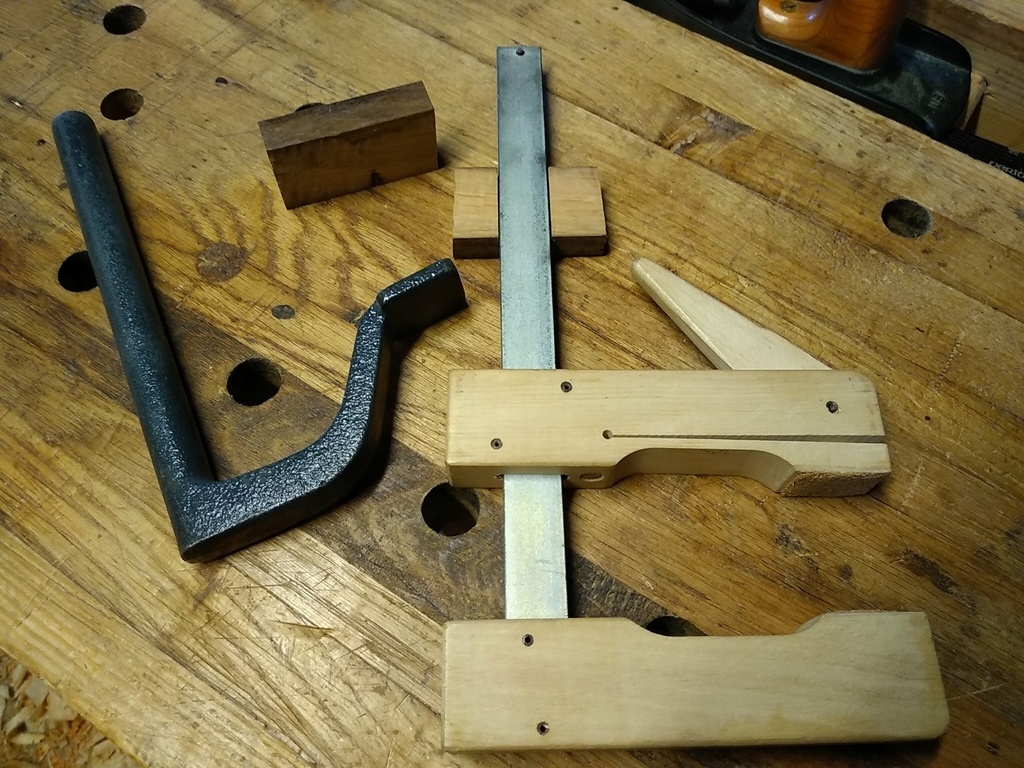

Rien de plus simple en fait : un (ou deux c'est mieux) serre joint en bois de ce type (ou à faire soi même) et une cale en bois pour rattraper le vide sous le rail, une encoche légèrement moins épaisse que ce même rail et une cale pour venir bloquer le tout à l'aide d'un valet !

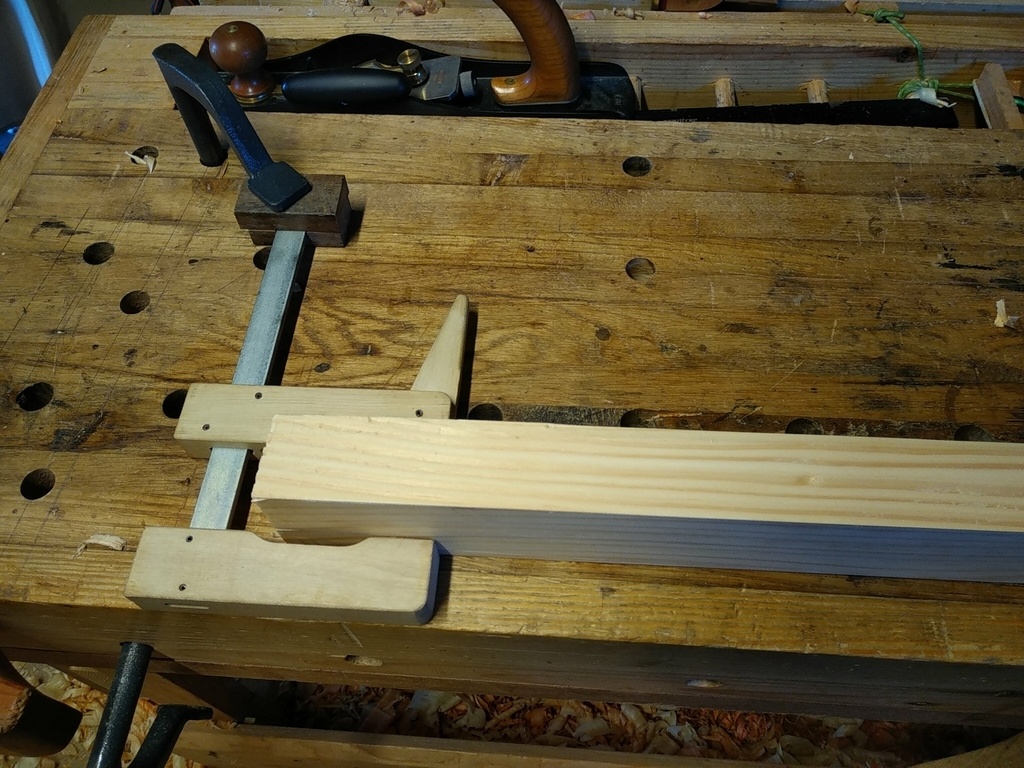

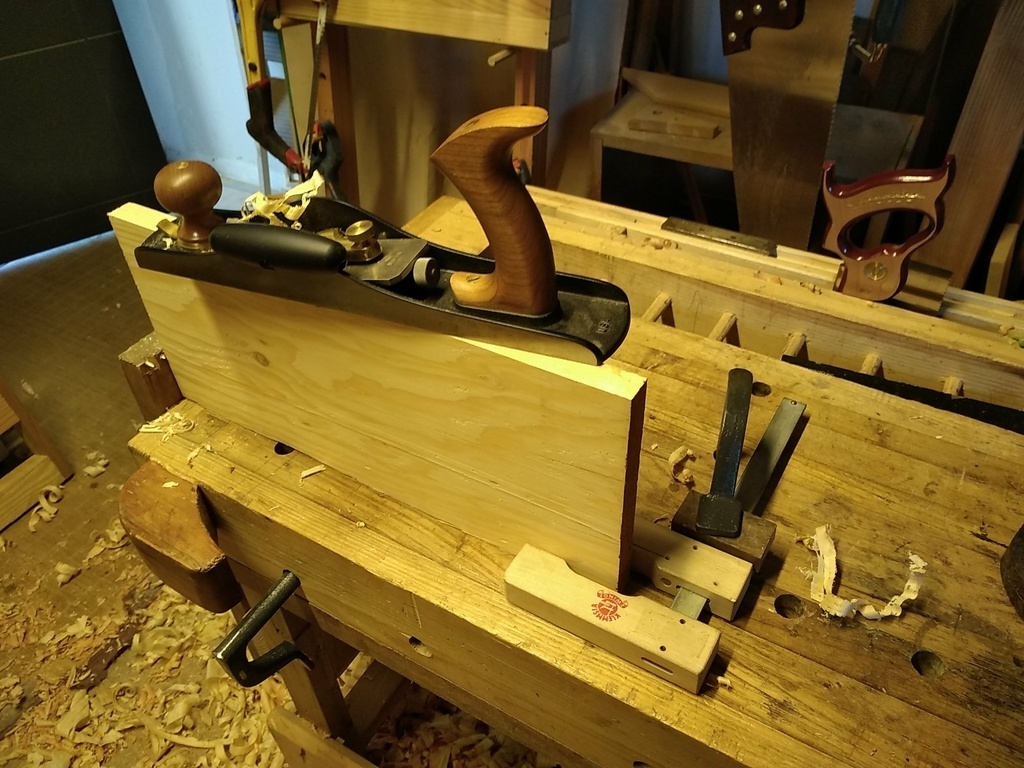

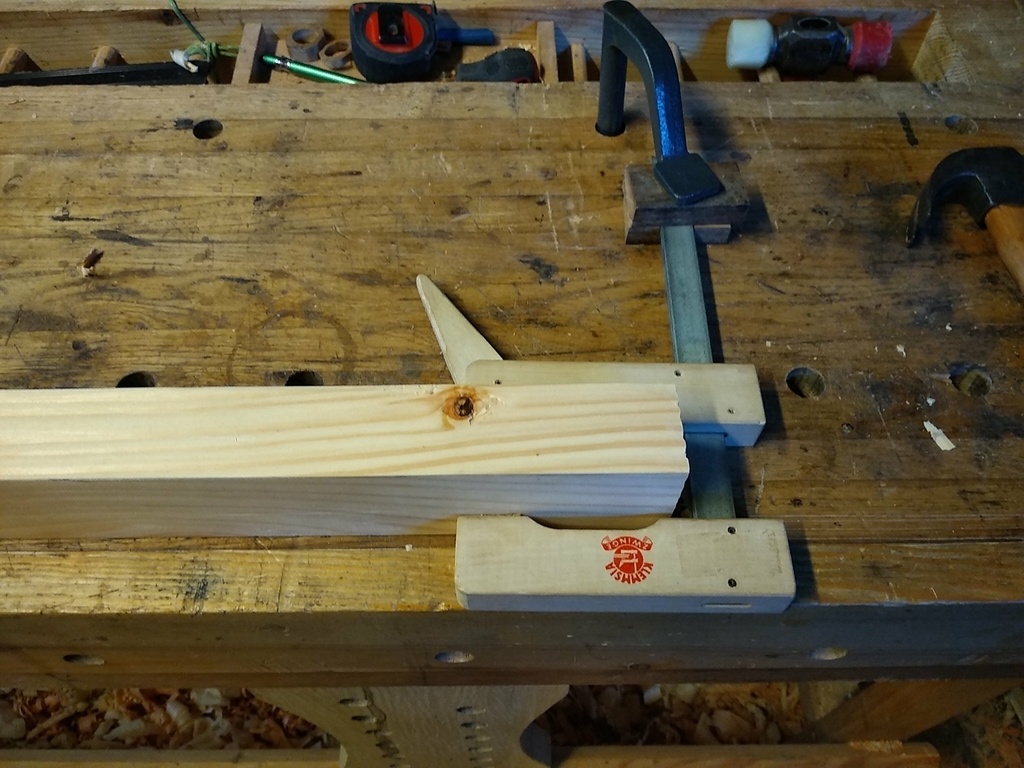

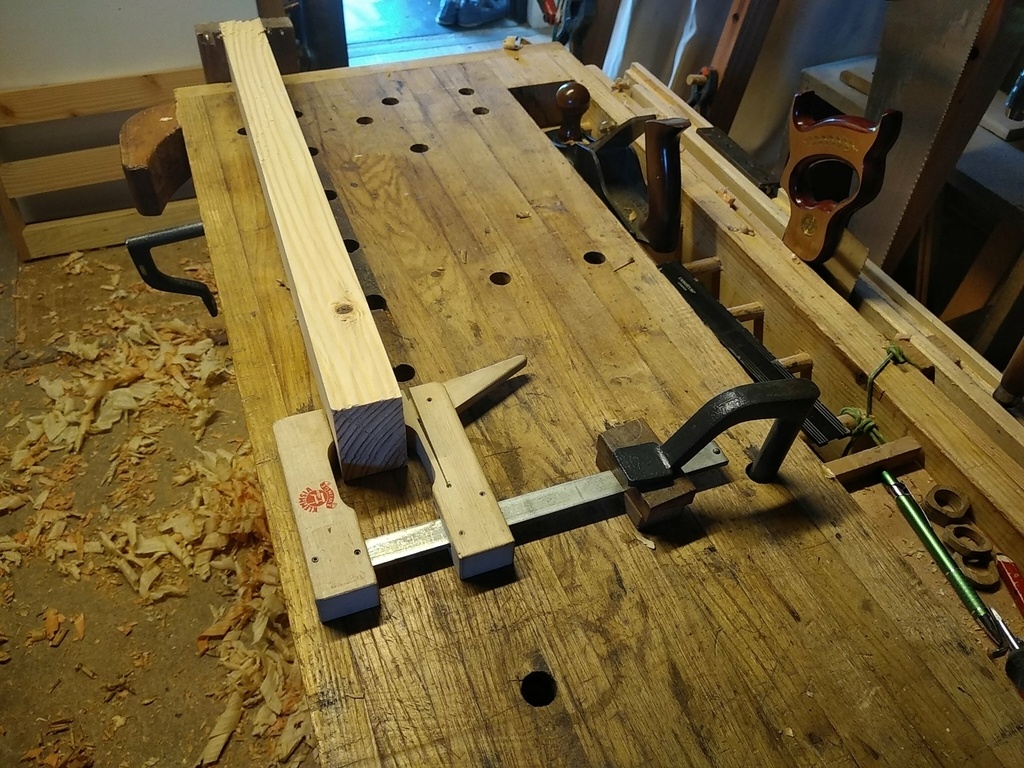

Efficacité garanti pour tenir une pièce sur chant par exemple :

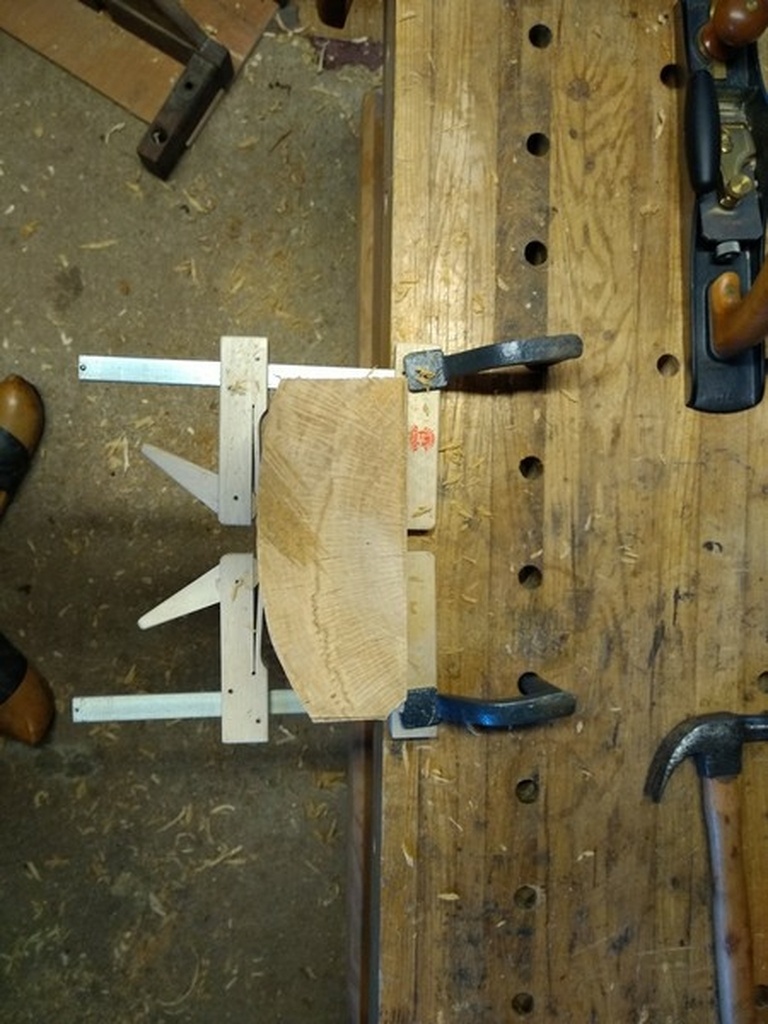

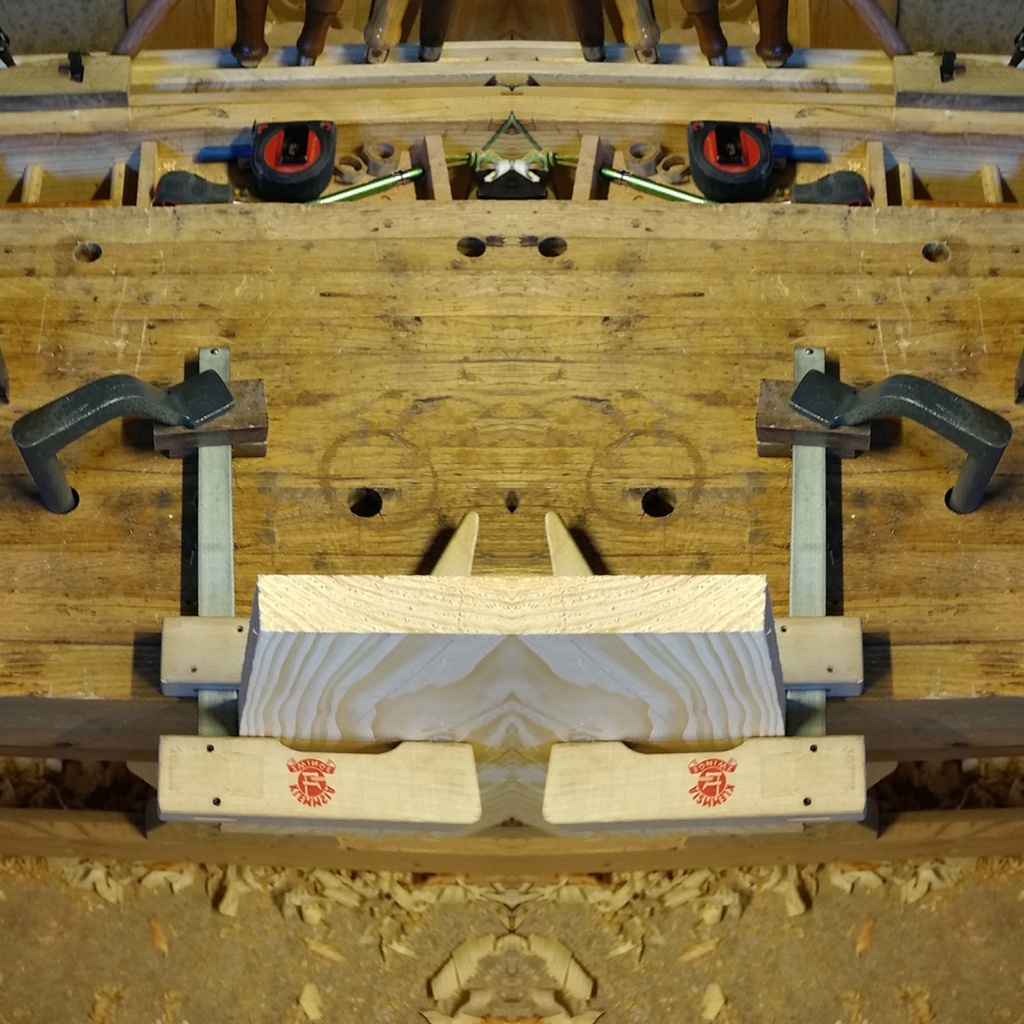

Avec un deuxième serre joint de ce type on peut carrément remplacer une presse du type moxon !
Y a pas plus facile !
Kentaro toi qui adore les presses !

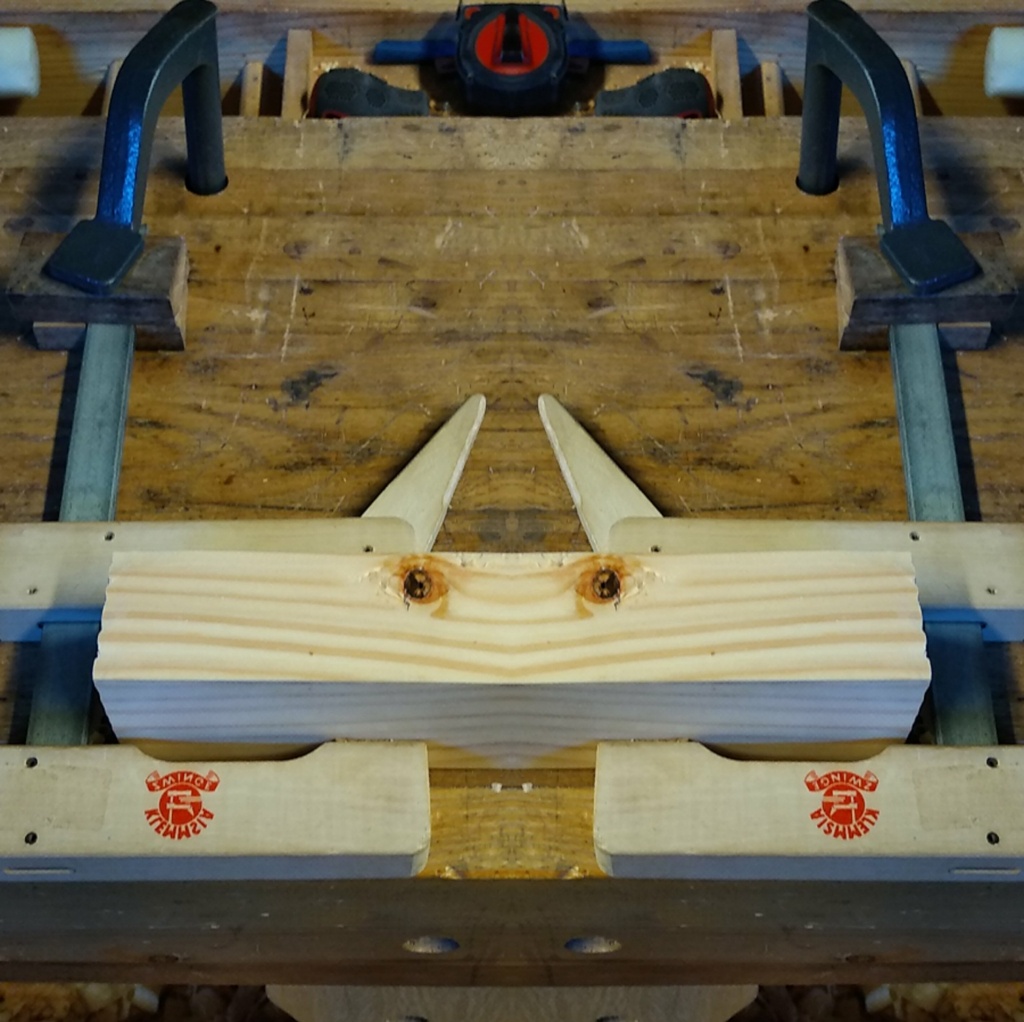

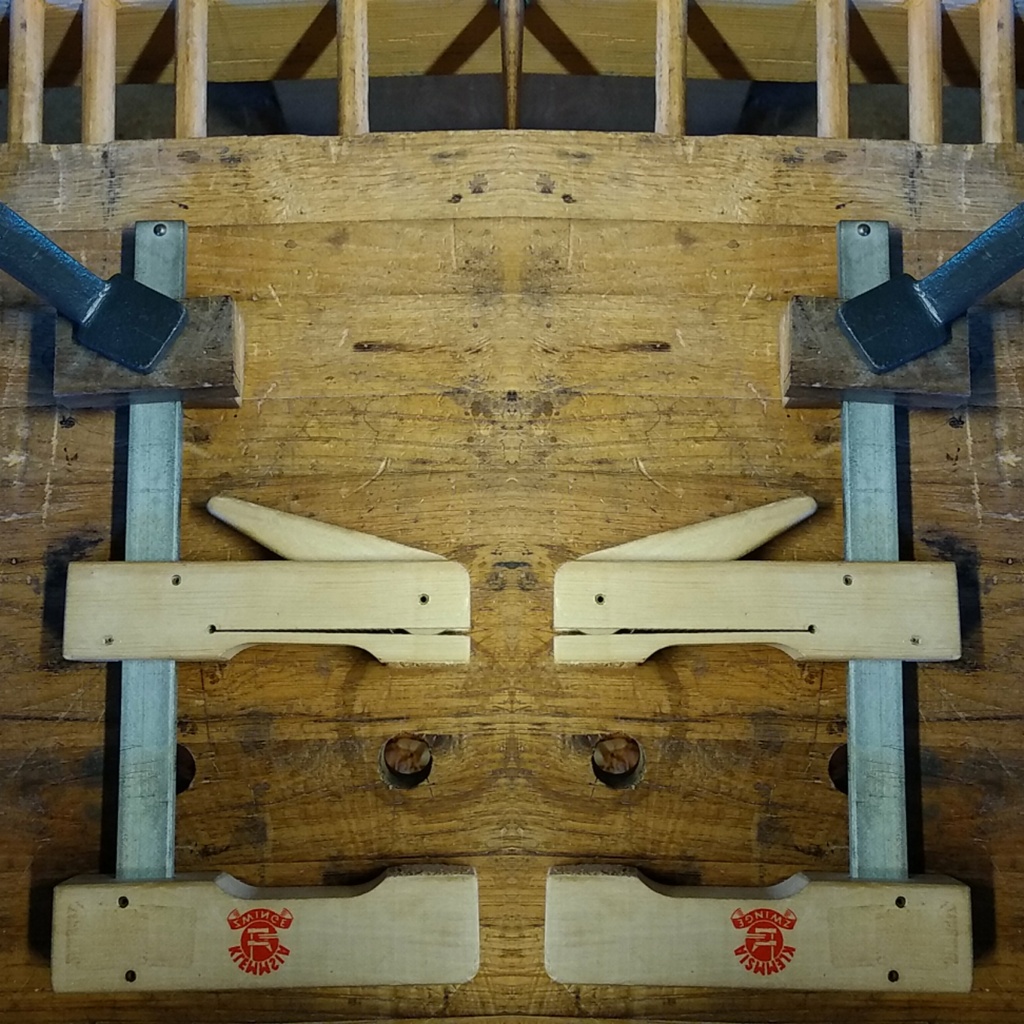

Le soucis c'est que je n'en ai qu'un donc petit montage sur les photos :
Alors je vous rassure mon dimanche à été quand même plus productif que çà !!!

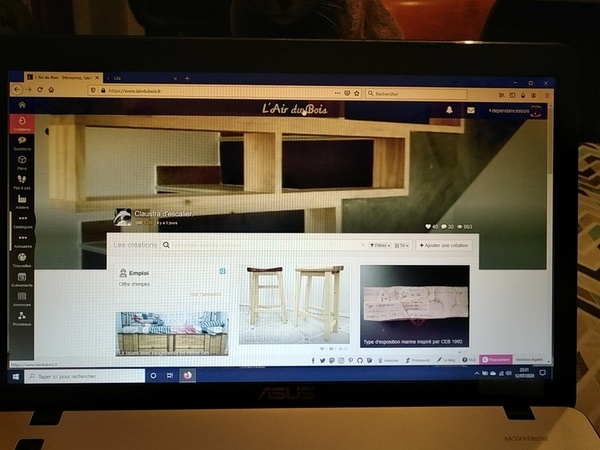

D'ailleurs quand je vois la tête de ma minette en éditant ma "création" , je crois que je vais me couché !
1 retour d'expérience
Licence
Discussions
Excellent! révolutionnaire et pas cher (c'est encore meiux!!!)
Des astuces qui peuvent sauver un portefeuille !
Excellent ca me fait penser a ce que je fais en mettant un serre-joint dans ma presse en bout.
Ton valet nne laisse pas trop le serre joint pivoter ? Si c'est pas le cas ça me surprend... a moins que tu t'appuies sur une butée d'etabli.
Ça dépend de la pièce a travailler mais en général, quand j'ai fais ça j'avais besoin d'enlever 15mm sur un morceau de chevron au scrub plane donc appui sur la griffe en complément.
Après avec 2 serres joint et de bons valets qui tiennent bien ça bouge pas en rapprochant la cale de la pince.
Sinon je pensais, en venant appuyer le serre joint contre la tige du valet ça doit bien immobiliser
Bonjours, simple et efficace tous ce que j'aime bravos pour l'idée
Je suis toujours surpris par l'extrême simplicité de certaines choses, en particulier quand en amont j'ai déjà acheté où construit des trucs plus compliqués et plus chers. (D'où mon pas à pas sur les astuces avec des chutes).
Simple et efficace.
Pour éviter de pivoter, as-tu essayé de mettre la cale entre les deux mors ?
Bien sûr, il faut que la pièce à serrer soit plus large que la cale ;)

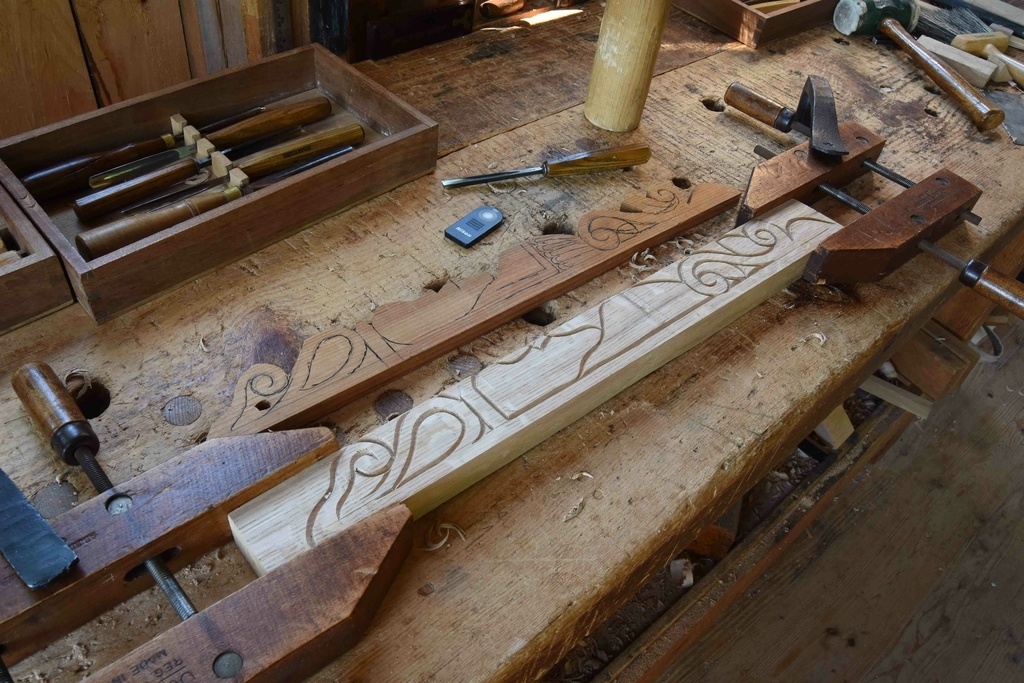

Si tu veux d'autres astuces pour brider :
pbs.org/woodwr...-2015-episodes/
Épisode "Viceless Devices"
Génial !!!!!! Merci pour le lien tu m'économises un abonnement netflique , voilà ma série de l'été !!!
)
Je ne connaissais pas Roy Underhill il y a peu et c'est dneis qui m'a fait remarquer que mon établi était de lui ! (mais les options de moi !!!
Je vais m'attarder sur ses vidéos !
Et je suis fan de son atelier !!!
bien vu aussi pour la cale entre les mors.

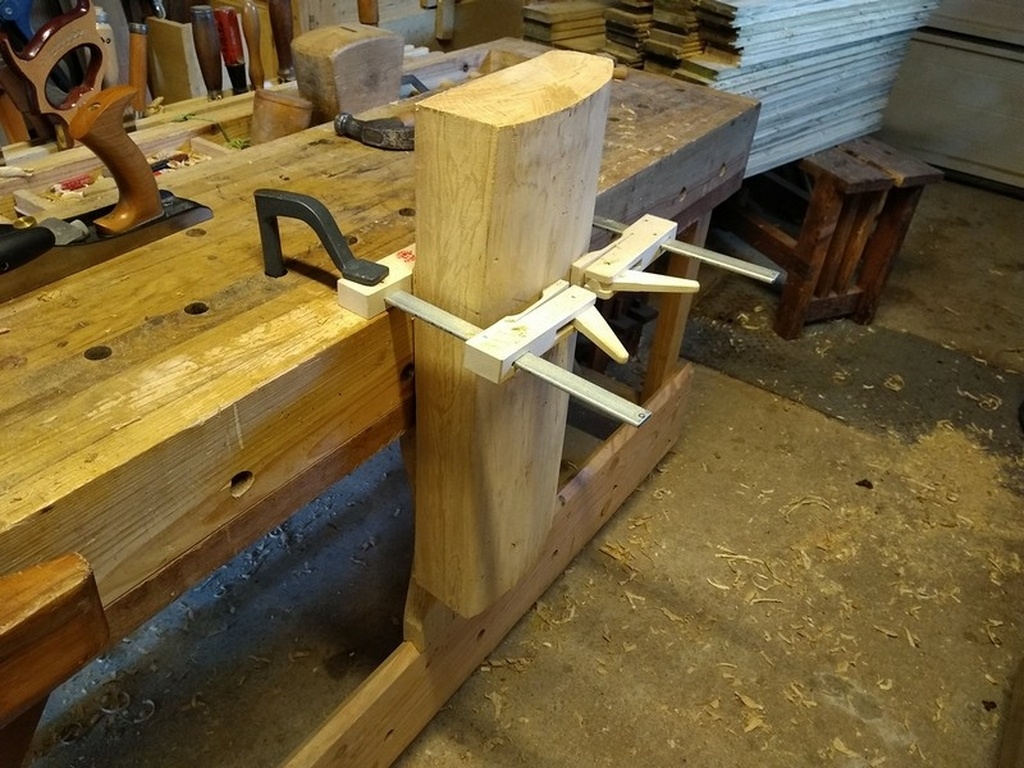

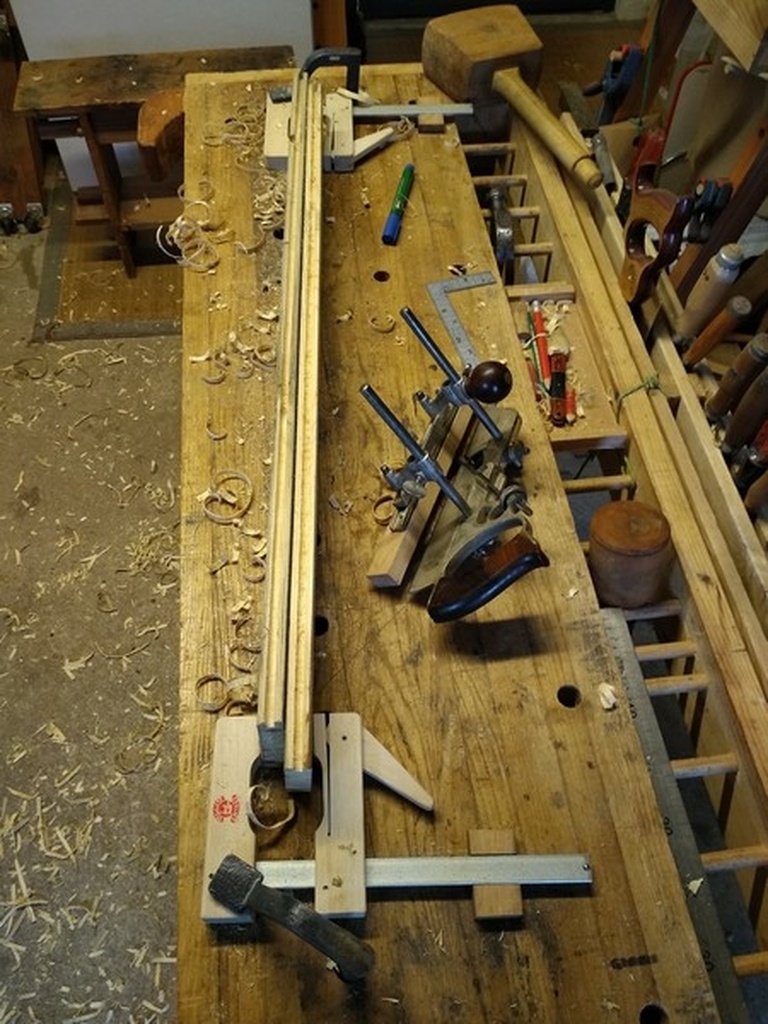

Et on peut également mettre deux serres joint l'un sur l'autre pour les pièces hautes.
Plein de possibilités avec pas grand chose.

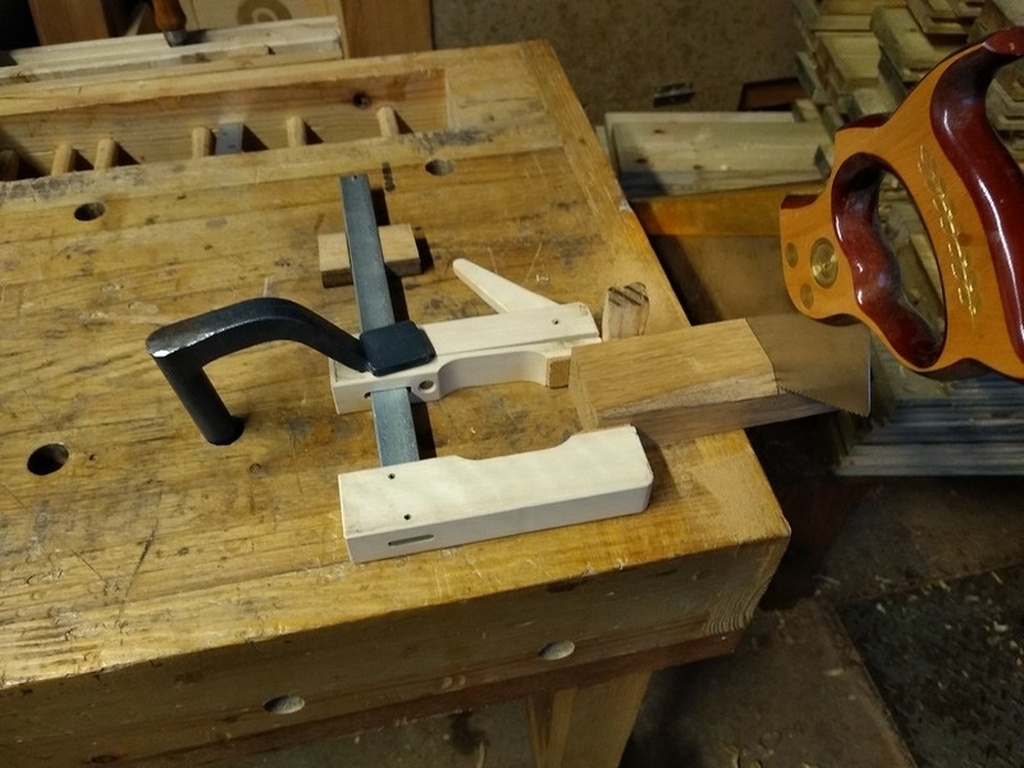

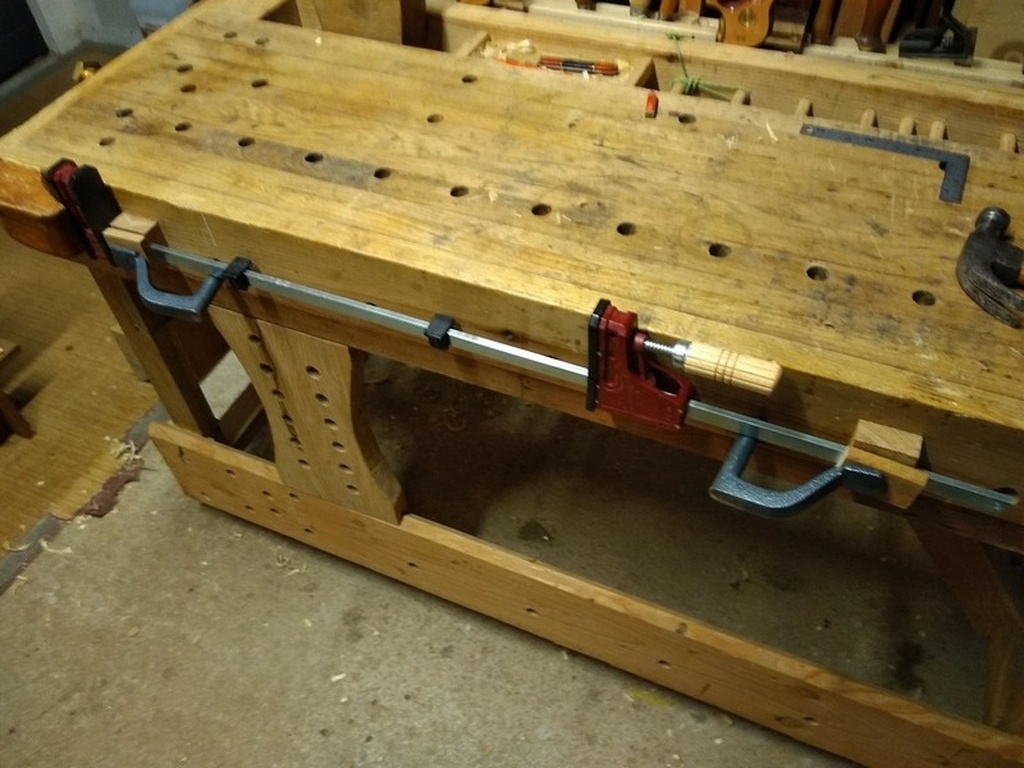

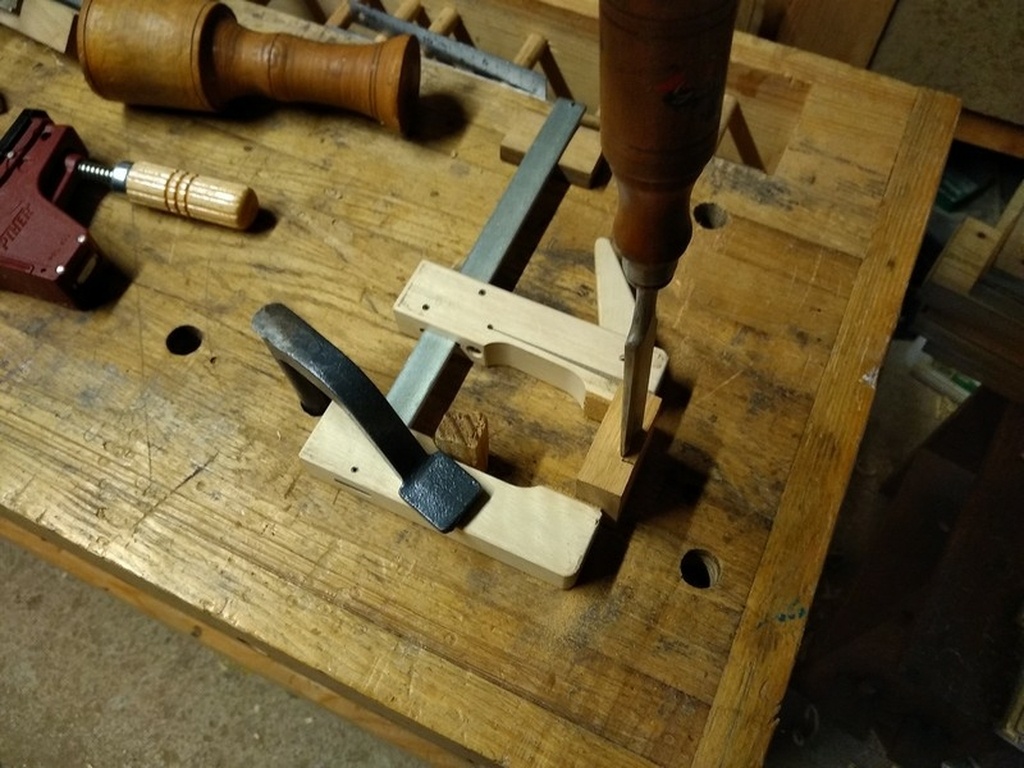

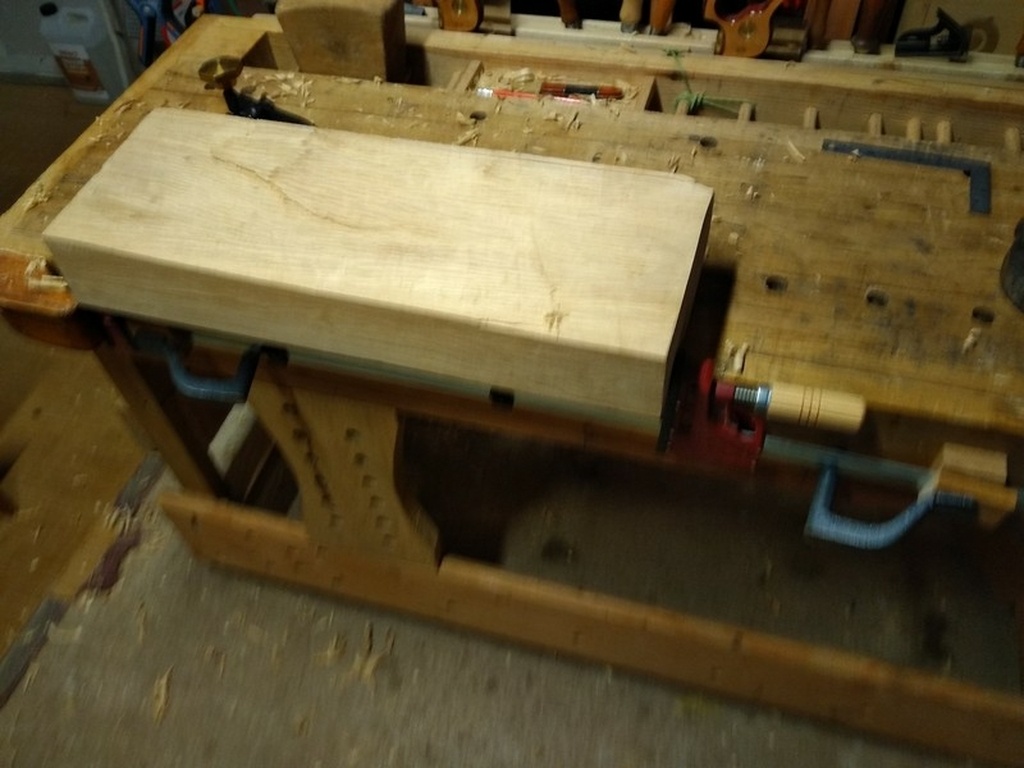

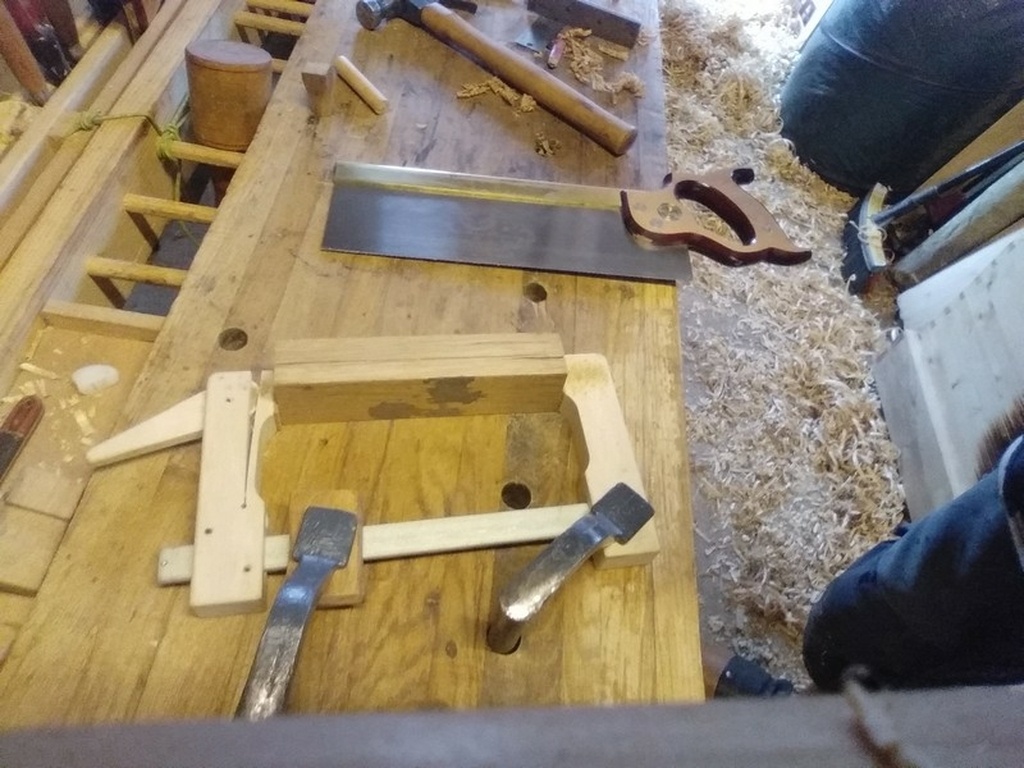

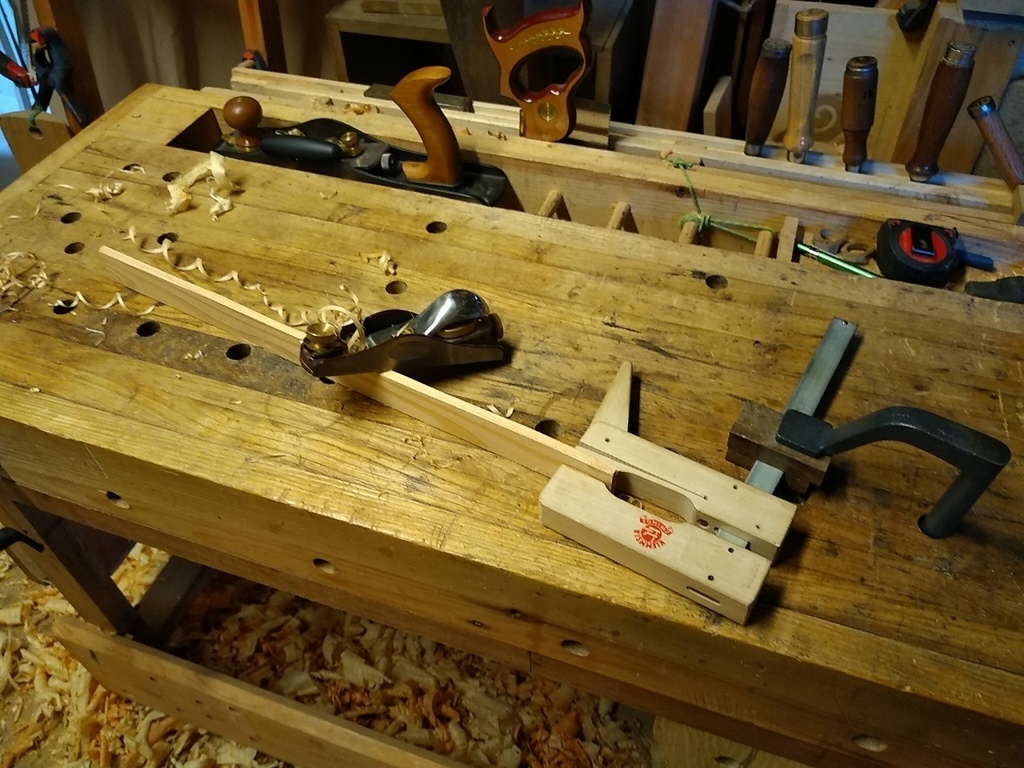

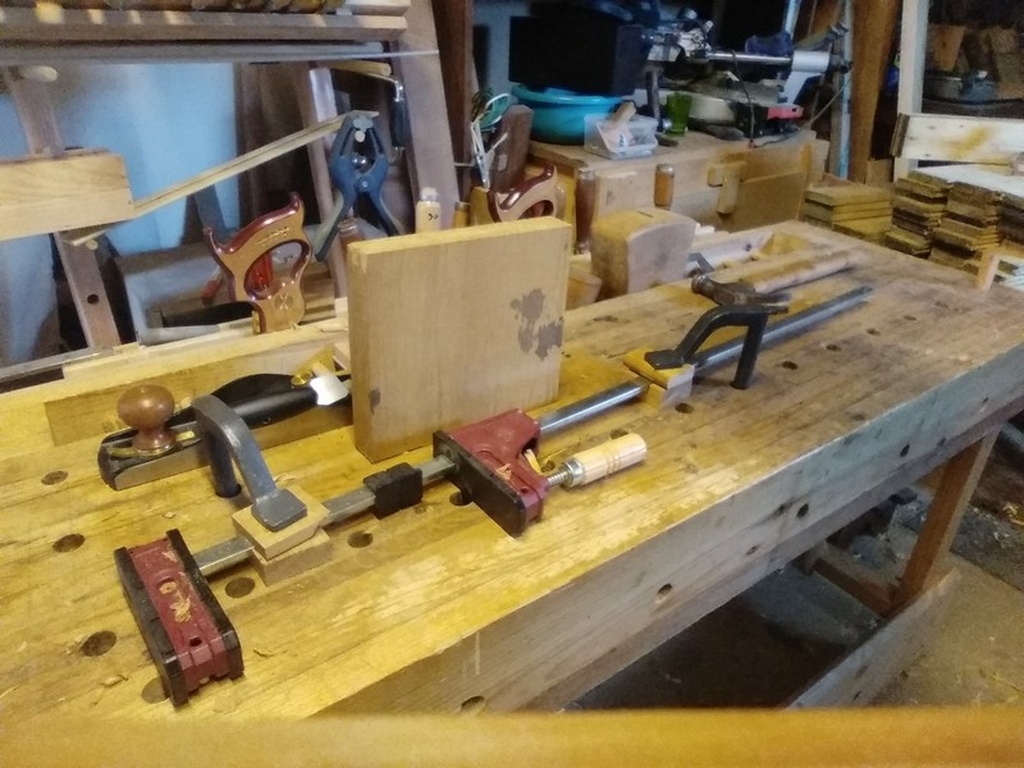

Deux autres possibilités de serrage pour faire des mortaise par exemple (pour raboter on besoin que le valet soit plus loin) :
Si tu veux regarder toutes les vidéos de Roy, tu peux mettre de la bière au frais ;)
Le hic pour les cames en apostrophe, c'est qu'il n'explique pas comment les tracer.

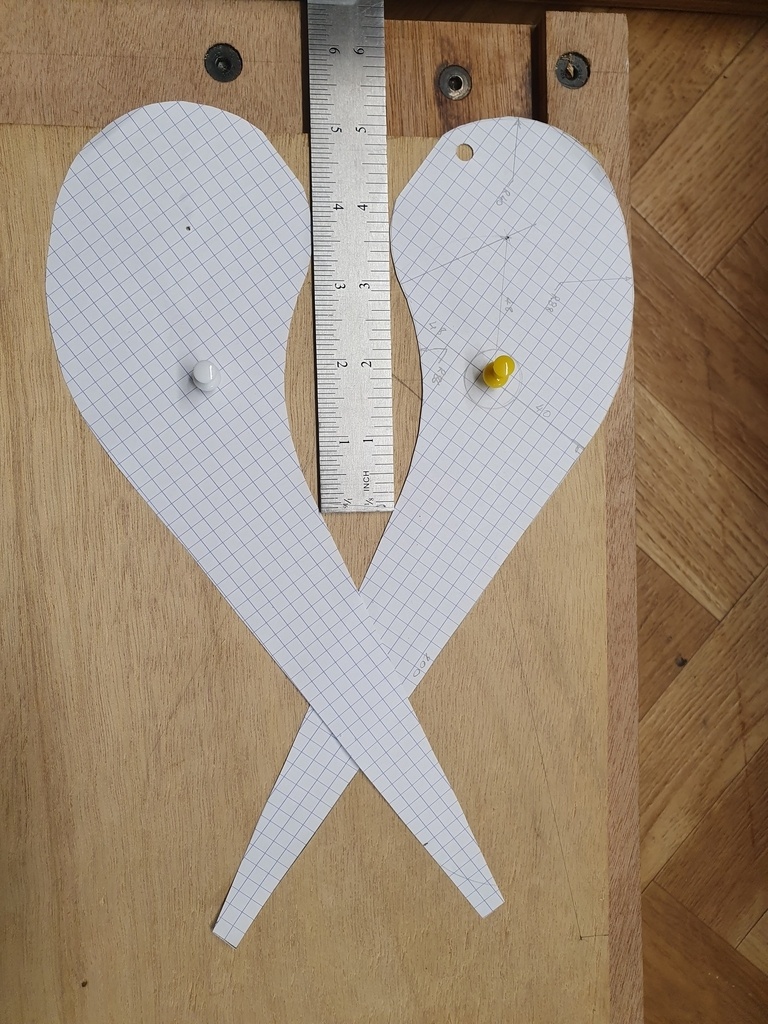

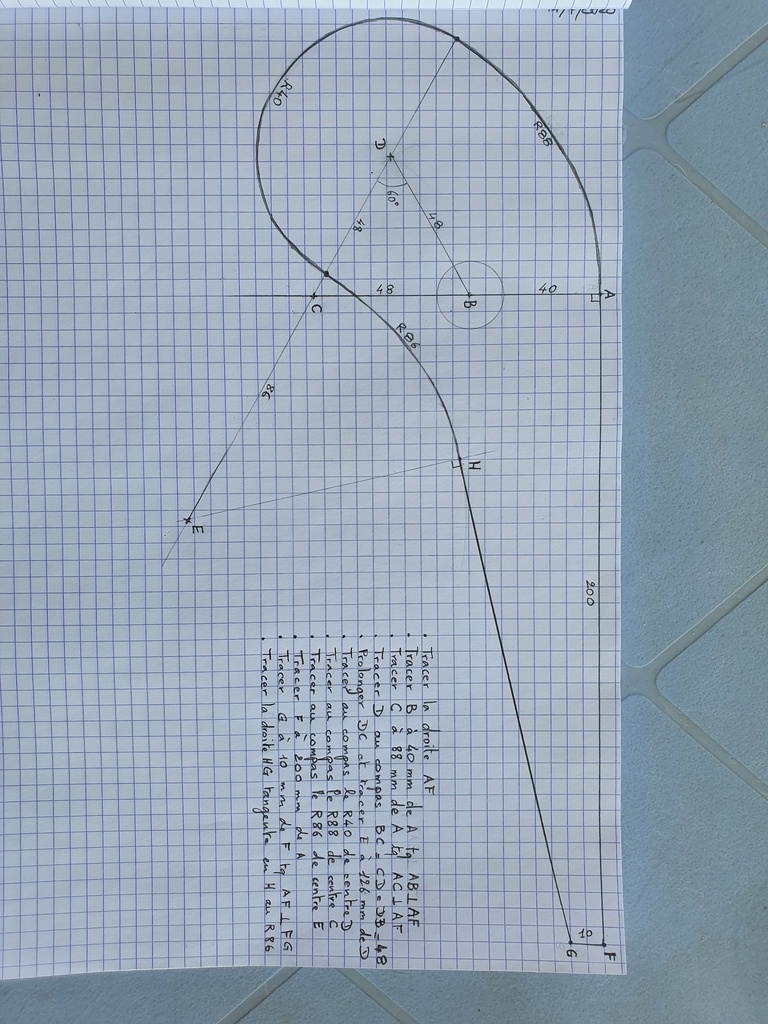

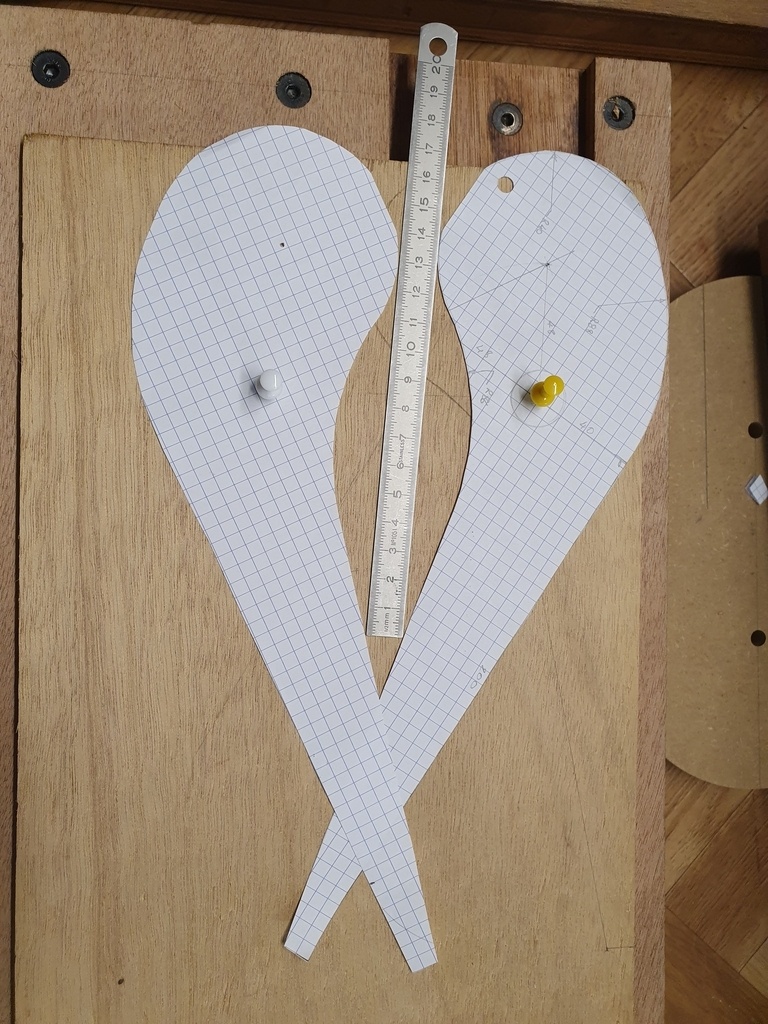

Si cela t'intéresse, après plusieurs feuilles de papier froissées, je suis arrivé à une forme qui a l'air d'aller pour un entraxe de pivot de 96mm
Didier super merci pour l'étude !
Pour les vidéos de Roy même si c'est vrai que mon anglais s'améliore avec la bière il arrive un stade où l'effet s'inverse !
Par contre ça peut être bien pour le travailler.
(juste le générique qu'est sympa au début mais à la longue ...!)
D'accord avec toi pour le générique
.
Quand j'ai trouvé le site c'était aussi pour travailler mon anglais sur un sujet qui me plaît.
Mais il paraît que j'ai choppé l'accent américain.
Avec Paul Seller et Matt Estlea, j'ai du mal à suivre. Le premier articule peu et le deuxième est un peu speed
Didier c'est pour ça que je travaille mon anglais avec "M.Chicadee"
PBS a enfin changé son site, les vidéos plantent moins, chouette! Quant aux cours d'anglais... Roy fait jeux de mots sur calembours!

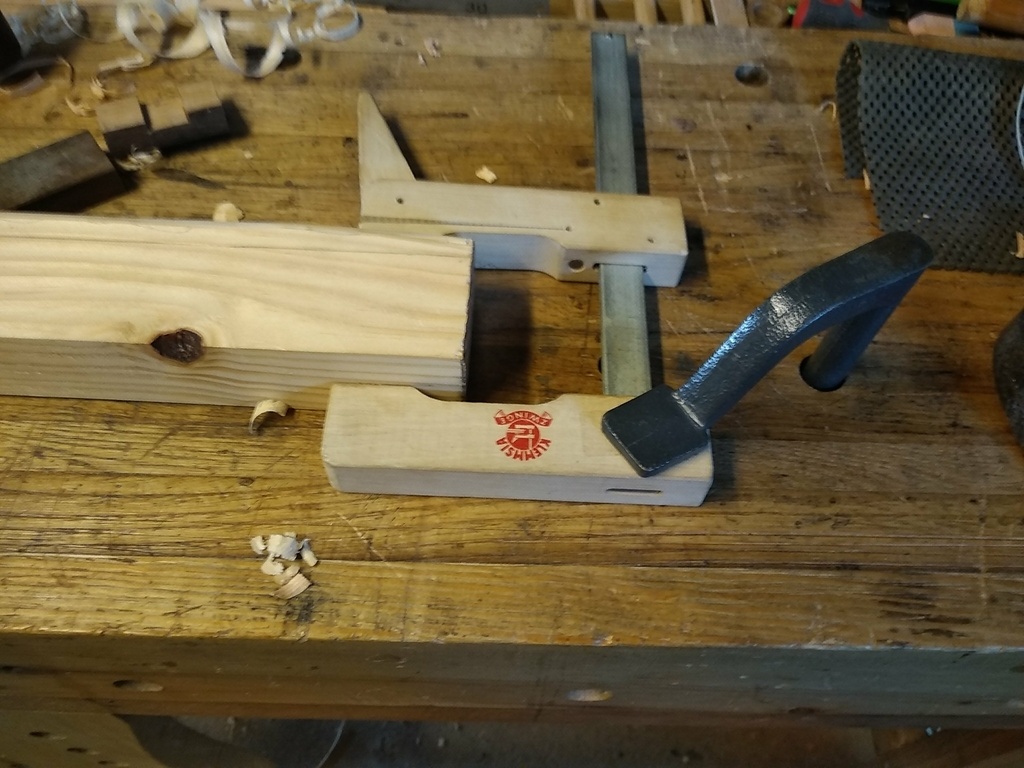

Excellent! On peut aussi fixer directement la partie fixe de la presse avec le valet. Cela évite le bras de levier sur la tige métallique et donne plus de force au montage.
Bien vu !!!
Le gros avantage en fait c'est qu'on peut bosser n'importe où sur l'établi et je pense que ça doit servir presque tous les cas de figure (faut que j'essaie en vertical!)
Bien vu. Tes serre-joints à came sont fins je suppose. Pour plus gros, tu peux directement fixer une vieille presse à vis en bois.
Il font 25mm d'épaisseur.
Ont peut aussi en mettre 2 l'un sur l'autre.
Pour la presse a vis, je me servait aussi de la moxon pour ça (sur tes conseils d'ailleurs je crois!) Mais j'ai un petit problème de filetage auquel je n'ai pas encore remédier.
Oui, c'est vrai qu'avec ta presse, c'est bien pratique pour dresser une pièce sur champ et contre la butée d'établi.
Le mieux, c'est d'utiliser des presses en bois à deux vis (malheureusement difficiles à trouver en France). J'avais déjà vu cette astuce, je viens de retomber dessus ici.
On pourrait les faire avec des tiges filetées, seulement les tiges sont filetées à droite et à gauche pour que le serrage et le desserrage soit rapide avec les deux mains...
Voir les détails là par exemple.
Jamais utilisé ce genre de presses, mais c'est vrai que ça à l'air efficace. Un exemple récent (et édifiant!) de fabrication ici. Mais j'aime bien me rendre compte que les vieilles presses en bois à une seul vis qui trainent partout sont très efficaces aussi quand elles sont bien utilisées!
Ah oui, pas con la soudure au milieu
mais dans ma tête ça fait toujours un peu bricolé. J'en ai acheté une de chez fine tools, c'est pas mal. Ca se prend super bien dans les presses et ça sert assez bien
Guilh63 en effet, là il faut être pas mal outillé (tour et soudure) pour arriver à les fabriquer... En tout cas pour moi ça dépasse mes possibilités et le temps que je trouve raisonnable de mettre dans ce type de projet.
Ou alors il faut accepter de ne pas avoir le double filetage, faire ça avec de simple tiges filetée à droite, et le serrage rapide à deux mains ne sera pas possible. Je pense que je vais finir par en faire une comme ça, pour voir.
Du coup, le seul outillage nécessaire est pour le perçage et le taraudage des noix cylindriques dans lesquelles passent les tiges filetées. Ça ça me va !
J'avais pas vu mais le gars a un tour à métaux. Du coup je vois pas trop pourquoi il ne fait directement le filetage au tour
ah la là ces amateurs...
Il usine même les cordons de soudure, quel scandale
benjams Euh, sais-tu qui est Diomedea ? As-tu déjà vu ce qu'il a fait, le Monsieur ?
Le traiter de "bricoleur" et "d'amateur", je crois bien que ce ne sont pas les termes les plus appropriés...
As-tu déjà fait une viole de gambe ou un clavevin ?
Viole de gambe:
forum.copainde...amp;hilit=viole
Clavecin:
forum.copainde...e58b5eddb5bbeaa
Sans parler des dizaines d'autres meubles qu'il a pu réaliser, à voir sur Metabricoleur et Copain des copeaux.
Un artiste de la précision et du travail bien fait.
Un atelier qui ressemble à une salle de chirurgie.
Diomédea, des dizaines d'années comme marin mécanicien sur des navires.
Le genre de type qui a tout fait, tout bricolé, tout réparé, et qui a dû mille fois se débrouiller avec ce qu'il avait.
Il peut être bon se de renseigner, parfois.
Kentaro je connaissais diomedea mais je ne savais pas qu'il avait réalisé de telles ouvrages
Bon après tu connais tout internet aussi
Kentaro a prendre au second degré... il y a plein de raisons de ne pas faire ses filets au tour ainsi que d'usiner des cordons de soudures même si ça bouffe de l'outil. J'aime bien tourner en dérision la croyance selon laquelle il y aurait des "vrais" et des "faux". La seule chose sérieuse qu'il faut retenir c'est que j'aurais fait les filets au tour. Bon apparemment lui ne l'a pas fait parce que c'est chiant, il a pas tort non plus. Franchement je pensais que parler de "scandale" mettrait la puce à l'oreille bon, c'est pas le cas.
Pour le coup, je ne le connaissait pas, beau boulot. J'espère que ça lui ferait moins de tort qu'a toi en tout cas
benjams Sur des petits diamètres comme cela, deux filières seraient plus appropriées qu'un usinage au tour ;)
Didier évidemment, mais d'un point de vue économique je vais pas acheter deux outils spécifiques que je suis sur de pas réutiliser. Pour les amortir, il faut faire au moins 4-5 presses. Avec un seul outil à fileter je fais presque tous les filets possibles et imaginables, en m'emmerdant pas mal. Pour quelques presses la méthode par soudage doit revenir moins cher que les filetages.
Mais je me demande si je le ferai, c'est pas cher ce genre de serre joint
Excellente idée! Je la vole
Voles , voles !!!
