Défonceuse sur table XY

Cette création contient 1 retour d'expérience.

Pour réaliser la maison playmobil que j'ai posté la semaine dernière, j'ai beaucoup utilisé le montage un peu spécial décrit ci-dessous. Mon déménagement ressent m'a permis de le dépoussiérer et de le partager avec vous.

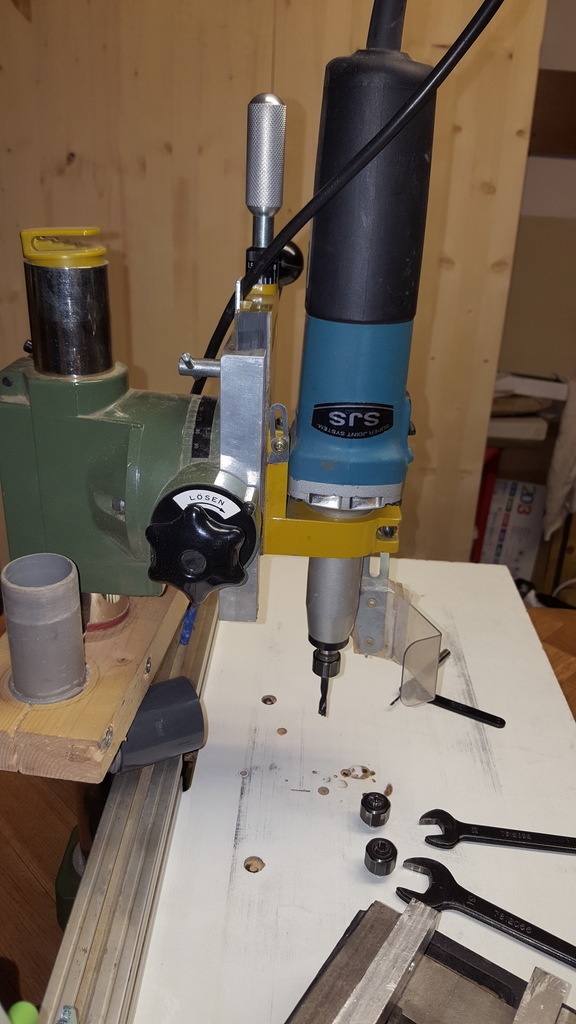

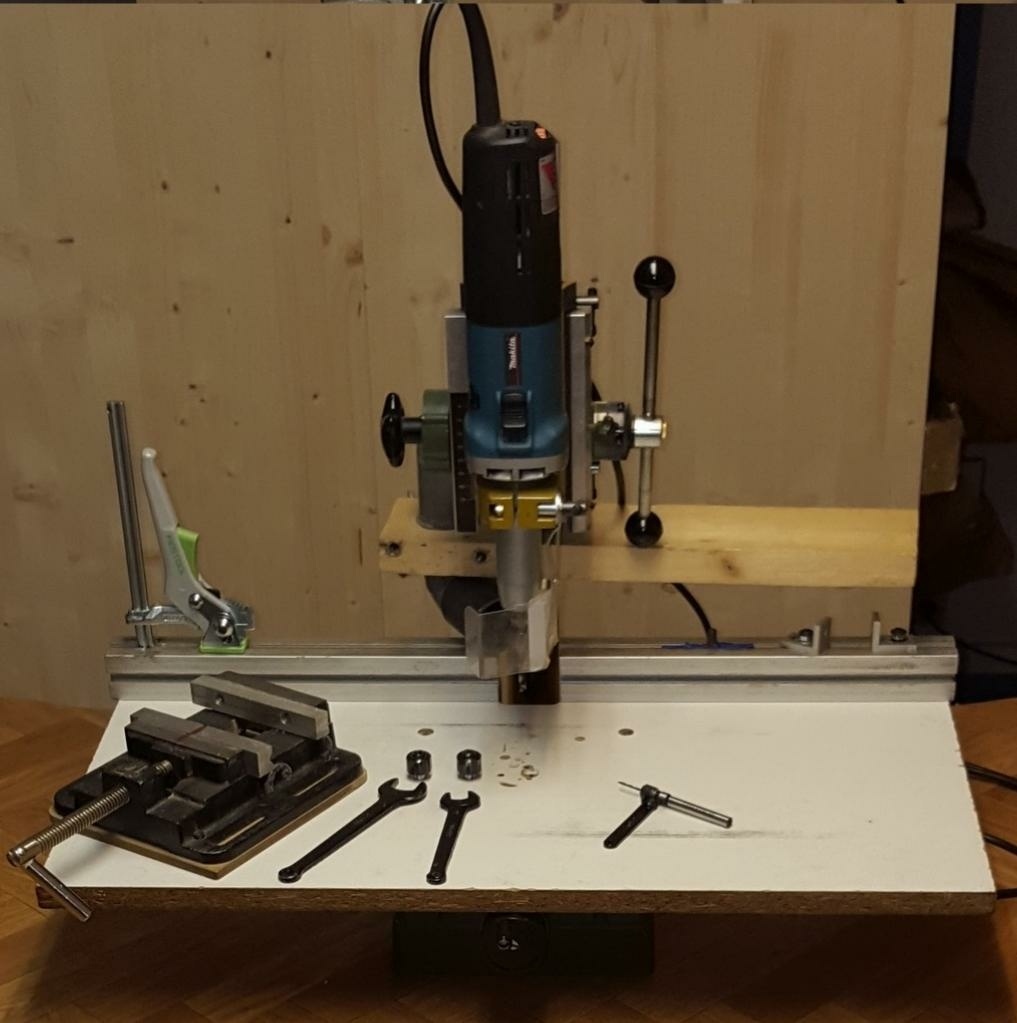

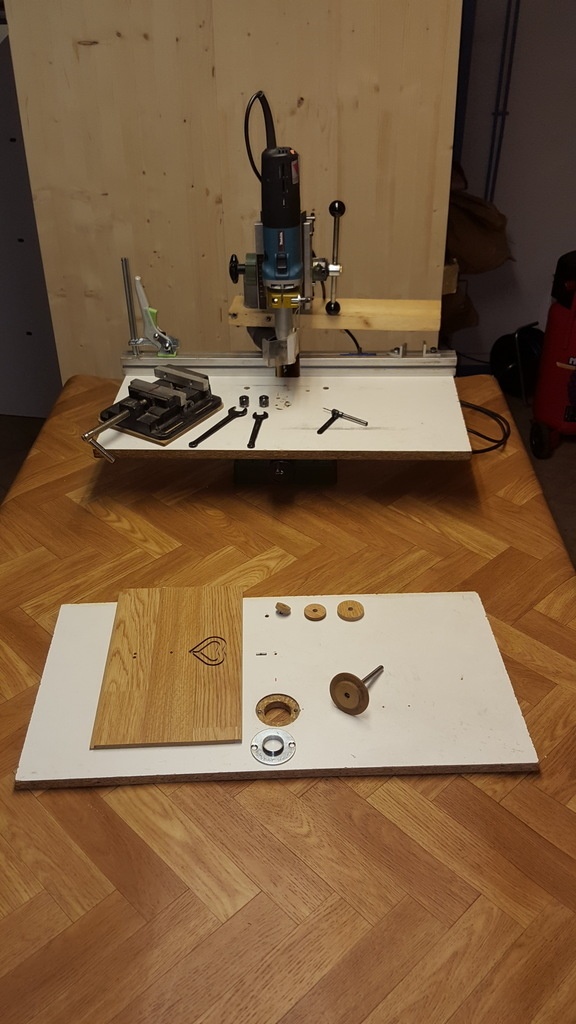

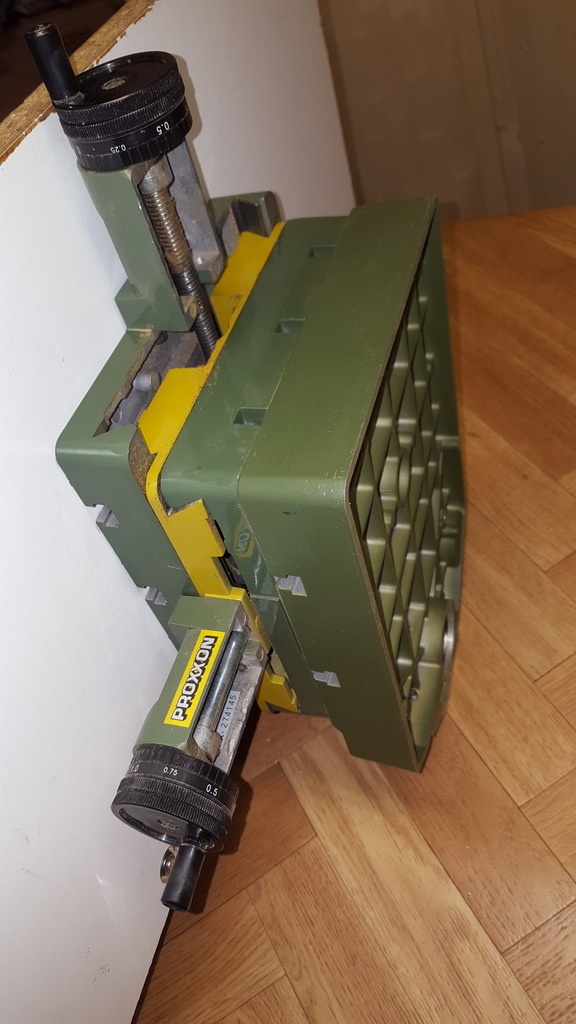

Parti d'un support de perceuse (Ø43), axe "Z" (vertical) et inclinaison, et de la table à déplacement XY (gauche-droite et avant-arrière), j'ai monté une "meuleuse droite" et fixé une planche de mélaminé et deux chutes de profilé alu.

Il est possible de se procurer des pinces de Ø8, Ø6 et Ø3.

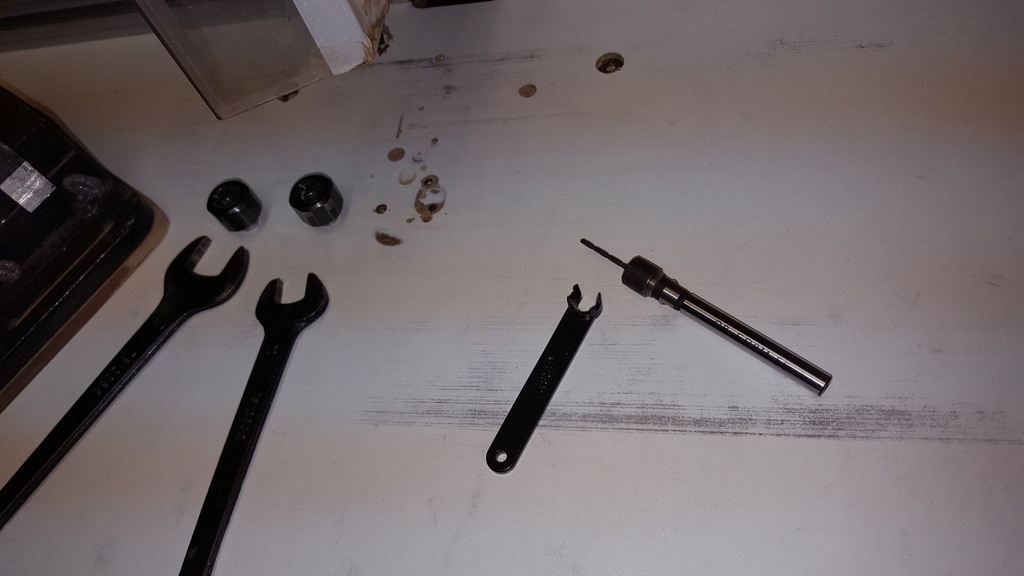

Mais avec un mandrin à pinces ER8, dont le diamètre de queue est de 8, et un jeu de pinces de 0.5 à 5mm, on peut monter des petits forets ou des outils miniatures.

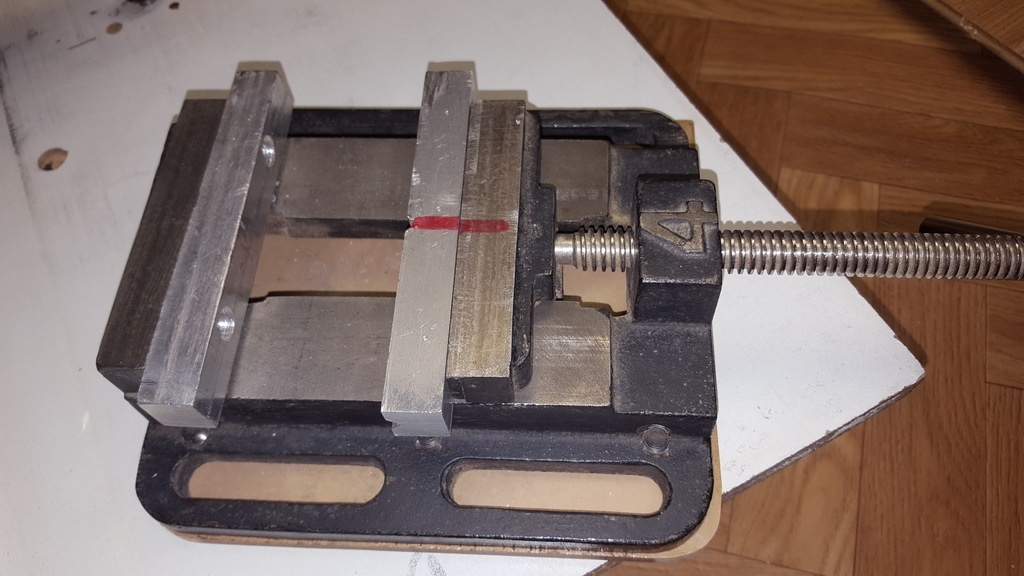

L'étau :

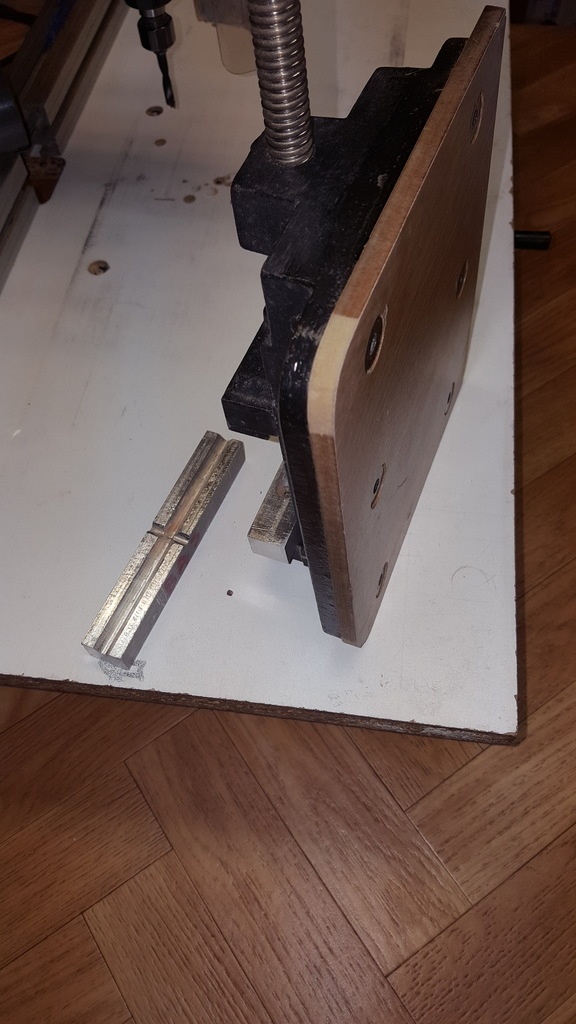

J'ai fixé un étau de perceuse bas de gamme sur une chute de parquet stratifié. Le support doit avoir 4 angles droits et doit dépasser de l'étau. Sur le mors fixe de l'étau, j'ai fixé une chute d'alu.
En guidant le support de l'étau sur les profilés alu, j'ai usiné le mors fixe pour qu'il soit parfaitement parallèle à la face du stratifié. Avec une fraise à bois et des passes très réduites, c'est possible.
Ainsi, tout ce qui est serré dans l'étau peut être fraisé parallèlement au mors fixe sans réglage de l'alignement du guide avec le déplacement "X" de la table.

Gabarit sous la planche à fraiser :
En perçant une planche martyr fixée sur la table, il est possible de positionner un axe parfaitement aligné avec l'axe de rotation.
Une première utilisation : lamages pour noyer les têtes de vis avec une fraise droite ou en pointe, indexage du perçage sur l'axe (attention à bloquer la descente)

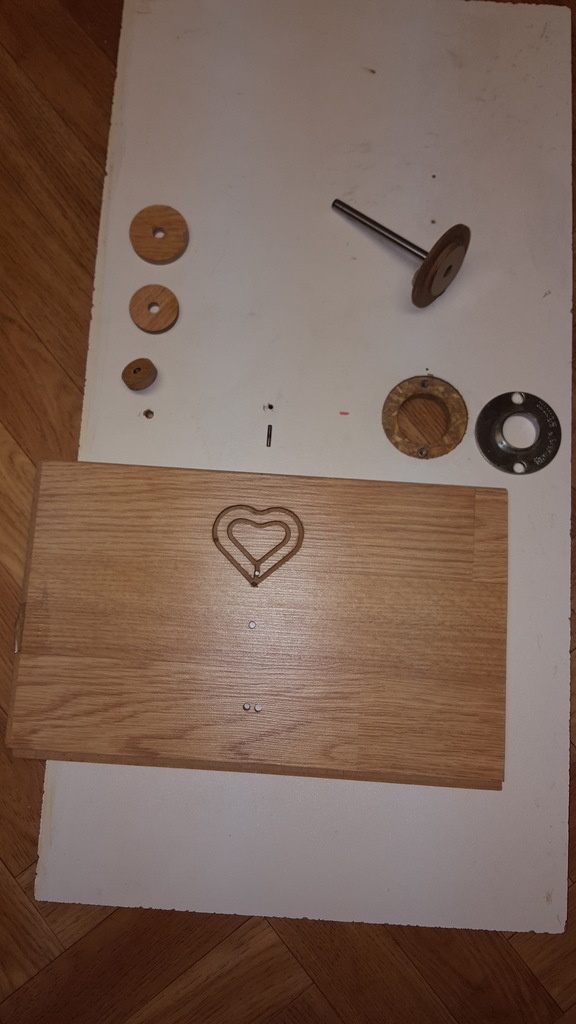

Deuxième utilisation : En collant au double faces un gabarit sous la pièce à usiner, on peut ainsi reproduire le motif du gabarit à l'identique si la fraise a le même diamètre que l'axe.
En jouant avec le diamètre de la fraise ou de l'axe, on peut agrandir ou diminuer le modèle.

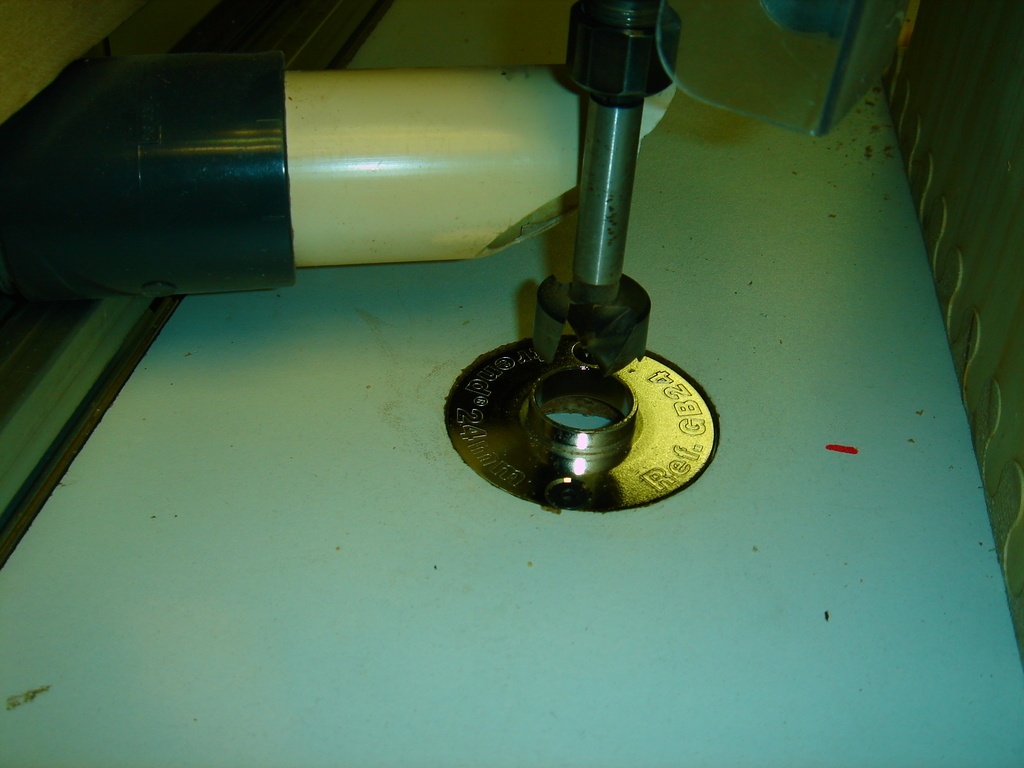

L'axe peut être remplacé par une bague de copiage grâce au logement fraisé dans une planche

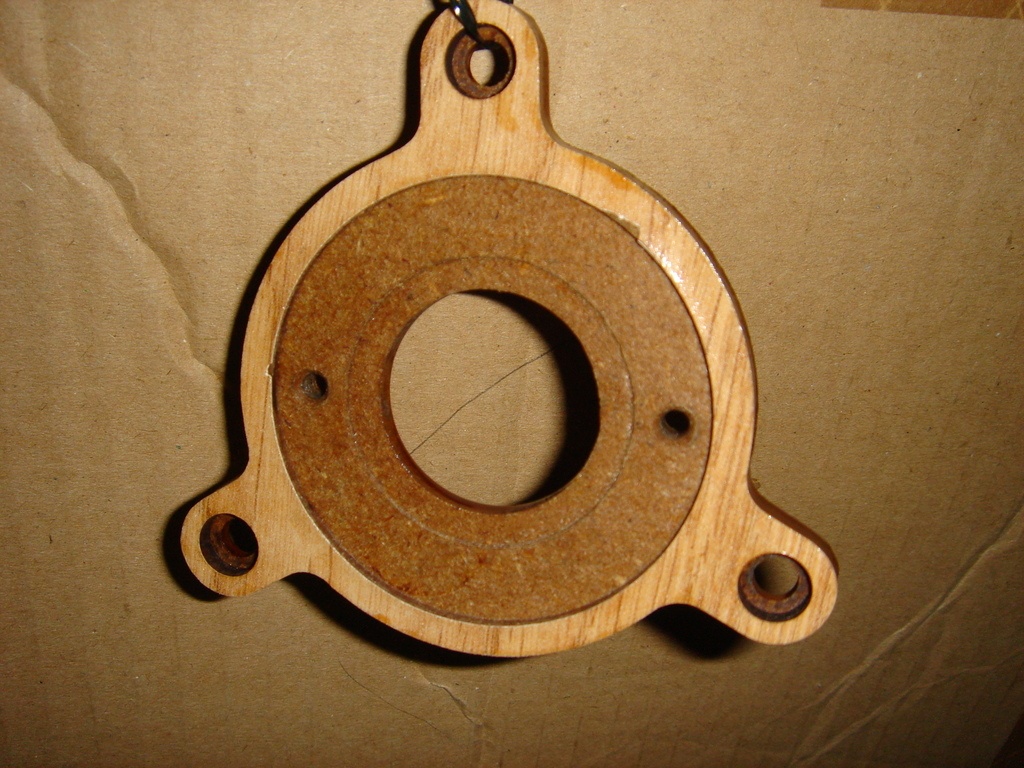

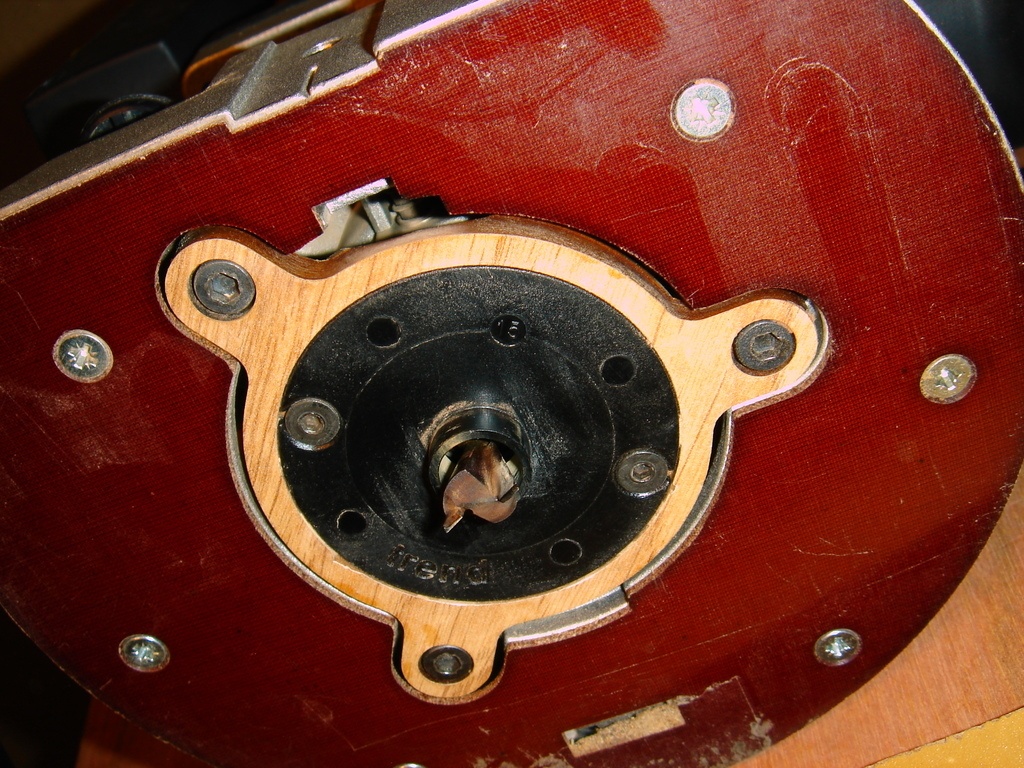

En utilisant une bague de copiage, on peut par exemple réaliser un adaptateur pour les bagues Trend :

Perçages répétitifs :

  • Je rapporte une planche martyr sur la table en appui sur le guide
  • Je règle la distance du bord avec le déplacement "Y"
  • Je perce un premier trou et j'y enfonce un axe
  • Je déplace la planche martyr avec le déplacement "X"
  • Je peux alors percer des trous répétitifs dans un objet, en indexant le premier avec l'axe pour percer le deuxième et ainsi de suite.

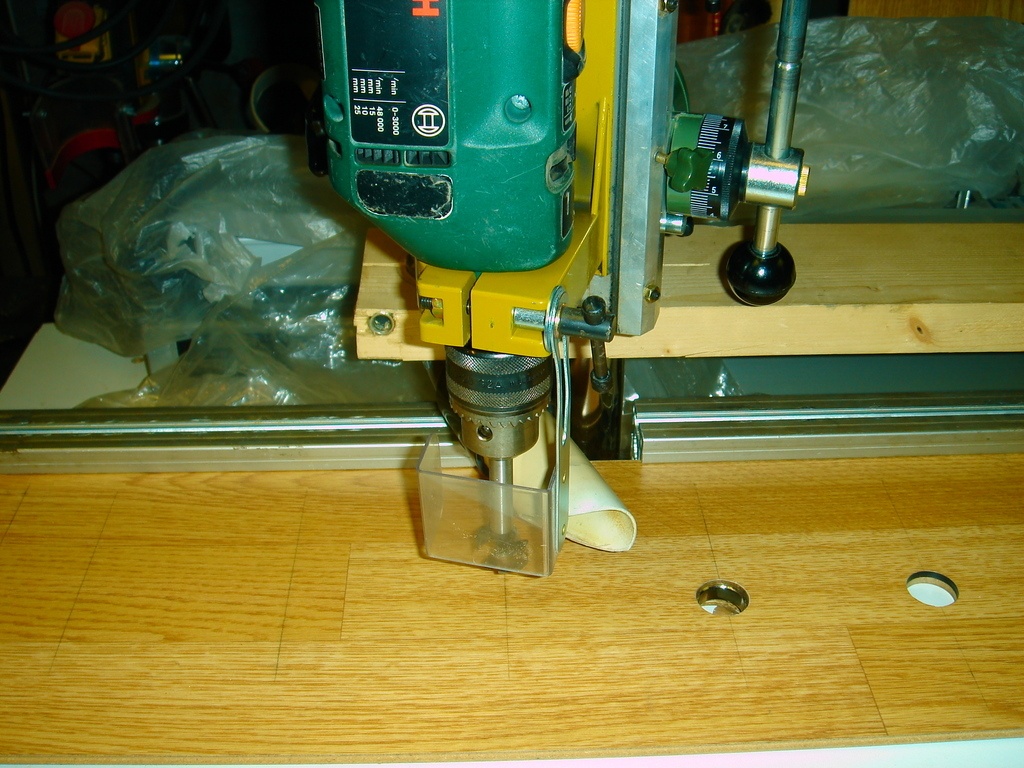

    J'ai retrouvé des photos, sur ce principe, mais avec une bague de copiage pour indexer et une perceuse pour respecter la vitesse maxi du foret forstner

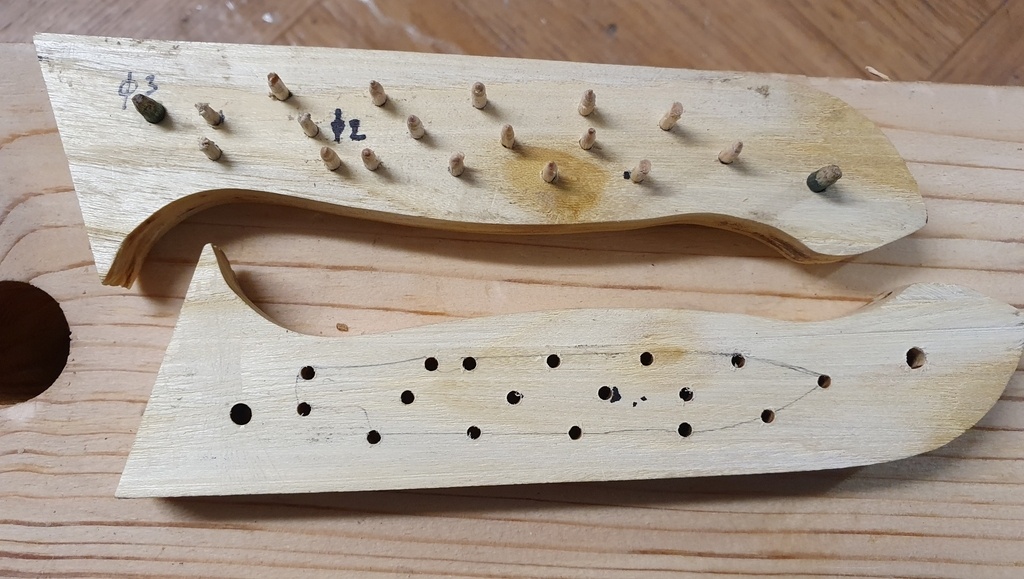

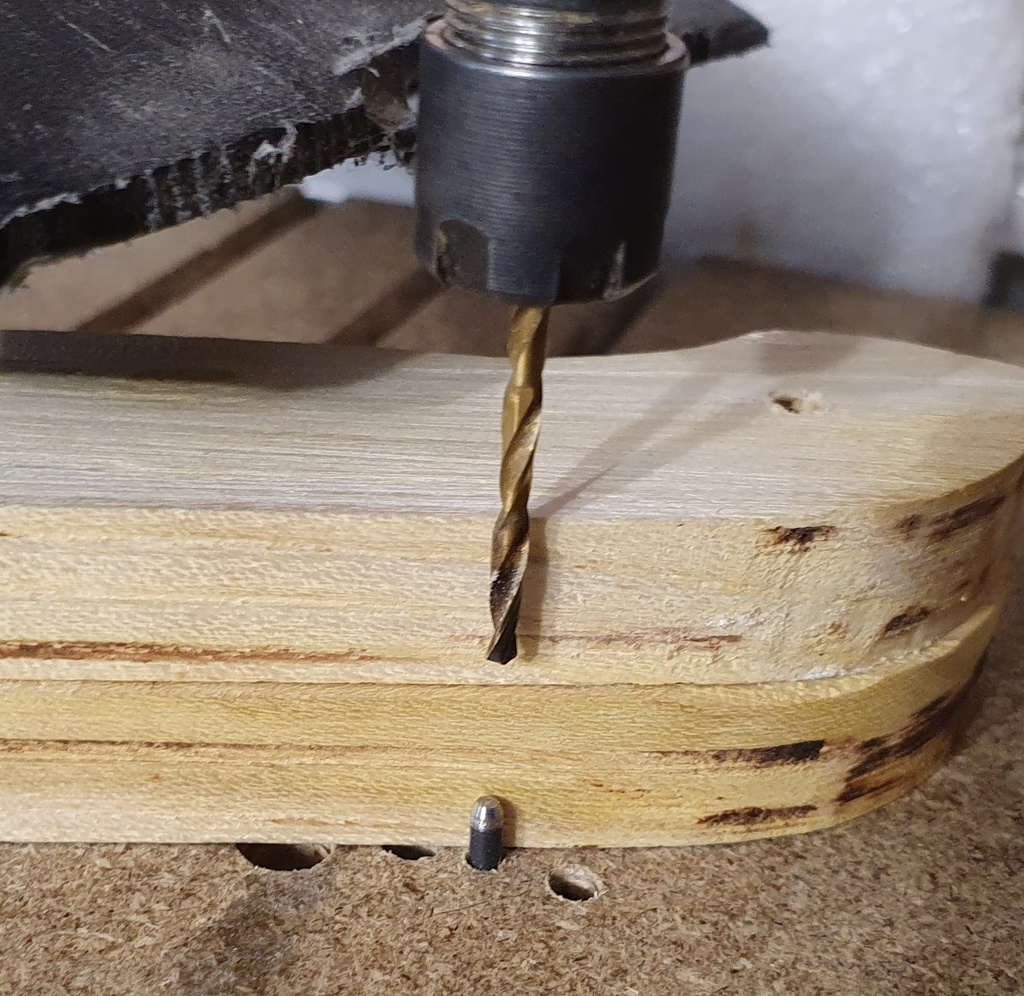

Assemblage avec des trous borgnes :

Pour assembler deux surfaces planes avec des tourillons invisibles :

  • perçages non débouchants sur la première moitié
  • collage au double face des deux moitiés dos à dos
  • copiage des trous borgnes sur la deuxième moitié avec un pion aligné avec la fraise à percer :

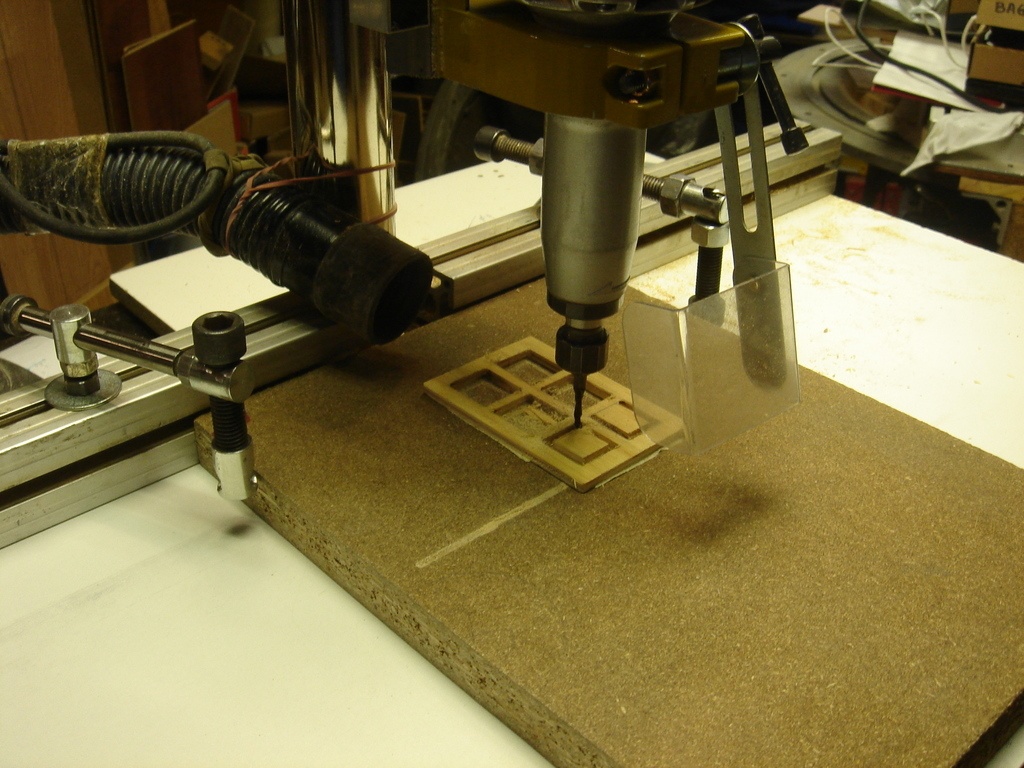

Exemples d'utilisation :





Mis à jour

Publications associées


1 retour d'expérience

Didier
Axe X très peu utilisé

En discutant hier de cette machine avec Boris et Denis, j'ai évoqué l'axe X (de gauche à droite) que je n'utilise quasiment pas.
Plusieurs raisons :

  • quand la colonne est entre les deux profilés alu, le déplacement n'est pas possible
  • la vis de blocage du déplacement est à l'arrière, juste devant la colonne. Il faut des mains d'accoucheur pour la serrer
  • et surtout, c'est facile de s'en passer. Il suffit de maintenir l'appui sur le guide, entrer deux butées éventuellement, pour fraiser de gauche à droite. Même principe que pour les défonceuses sous table.

Donc, si c'était à refaire, je me contenterai d'un chariot suivant l'axe Y (avant- arrière). Celui-ci est très utile pour des réglages précis.
Par contre, je conserverai une meuleuse droite avec de la distance entre le diamètre 43 et la pince. C'est souvent très pratique. Par exemple, lorsque je pivote autour de la colonne pour me rapprocher du guide.


Discussions

Didier  a publié la création "Défonceuse sur table XY".
il y a 7 ans
ecto1

Comment dire.... Ah si chapeau

FlashOver
( Modifié )

Je vais faire un aveu, j'ai pas tout compris à la 1ère lecture (les X,Y et Z ne me parlent pas du 1er coup...) mais ça paraît suffisamment simple et efficace pour que j'y revienne quand j'aurai le temps de décortiquer un peu plus 😉 Alors comme ecto1 je dis chapeau ne serait ce que pour le résultat que ça donne!

Didier
( Modifié )

Merci
pour les chapeaux et le casque ;)
C'est vrai que X, Y et Z, c'est pratique mais pas très clair :
X : de gauche à droite
Y : de l'avant à l'arrière
Z : de bas en haut

N'hésitez pas à me demander de préciser les points obscurs.

niconathy

Ça a l'air puissant ton montage. Lors d'une prochaine utilisation, tu pourrai nous détailler les étapes pour mieux comprendre le fonctionnement. J'ai l'impression que les utilisations possibles sont multiples, du coup on s'y perd un peu.
Si j'ai bien compris, il faut fabriquer un gabarit de la forme souhaitée, et utiliser un axe qui sert de guide, du même diamètre que la fraise.

Didier

En fait, on retrouve le même principe qu'avec une bague à copier, sauf qu'au lieu d'être autour de la fraise, elle est dessous.

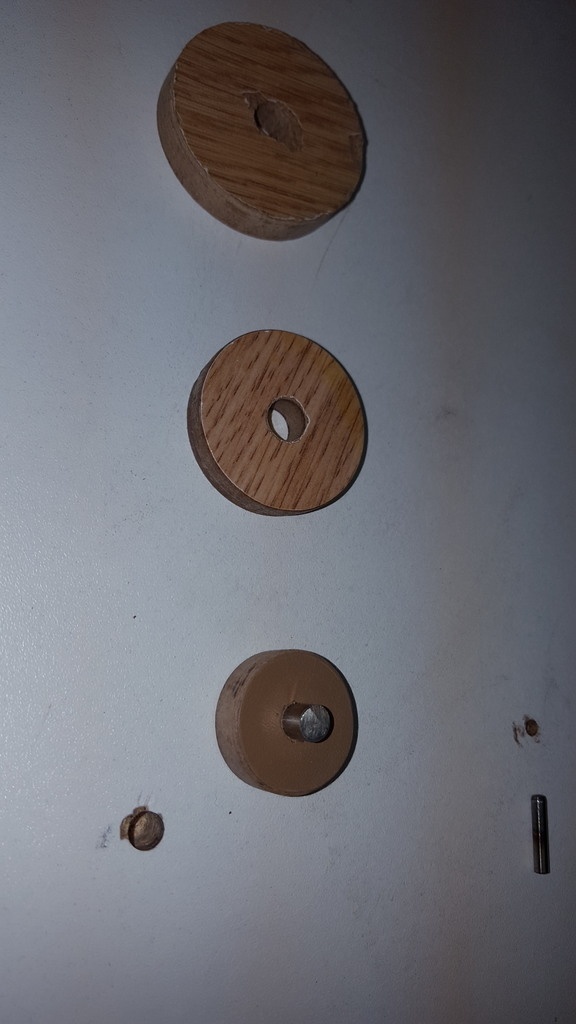

L'avantage, c'est que l'on peut aussi mettre une rondelle sur un axe, et donc la fabriquer au diamètre que l'on veut.
Avec le même diamètre que la fraise, on a l'équivalent d'une fraise à copier à roulement.

niconathy

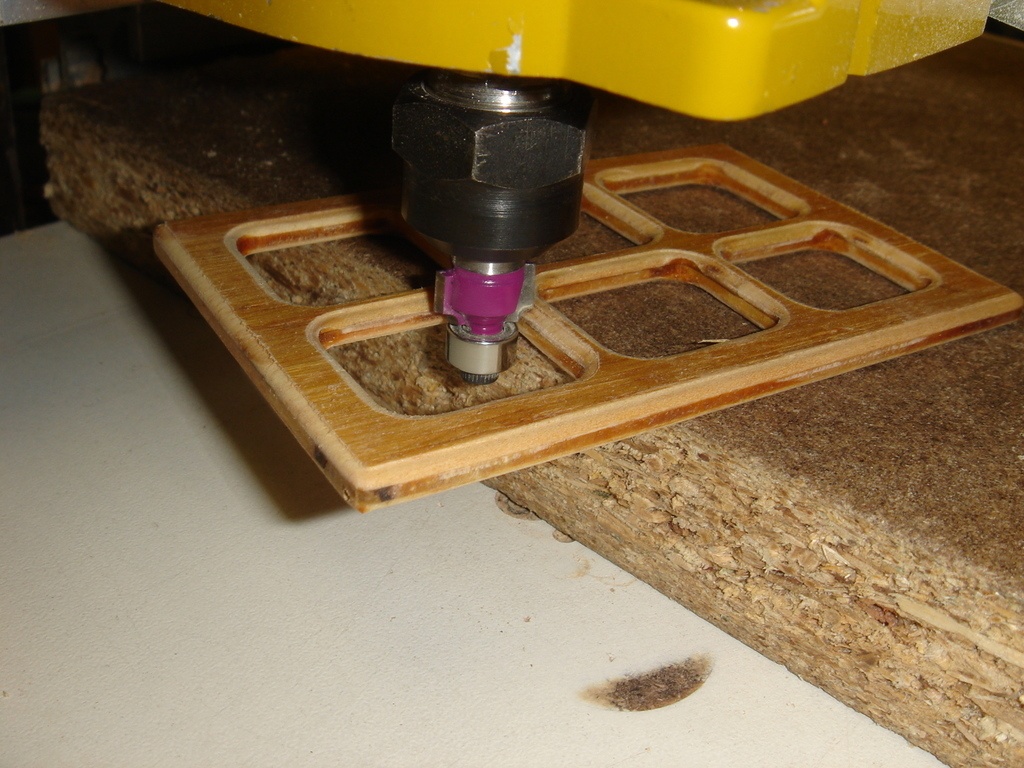

Sur la cinquième photo, j'ai du mal à comprendre comment fonctionne le gabarit pour creuser les fenêtres, puisque qu'il y a des butees de chaque côté de la planche martyrs.

Didier

Les butées à gauche et à droite sont espacées de la planche support martyr. Celle-ci est en appui sur le guide à l'arrière et se déplace de gauche à droite entre les butées. C'est pour être sûr de ne pas aller trop loin pour découper le dernier côté du carré. Celui juste à droite n'est pas encore fait.

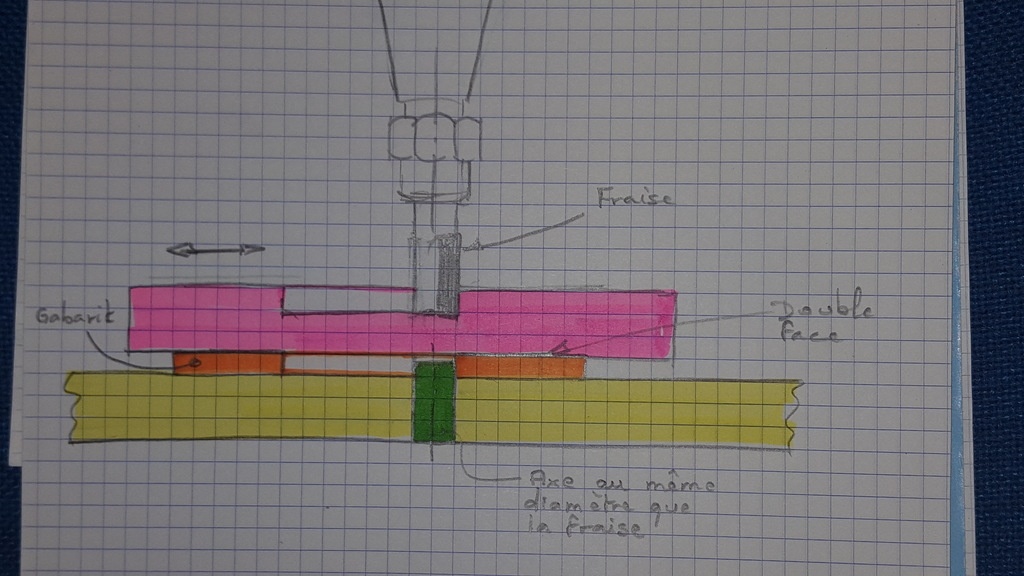

Pour répondre à ta question précédente, je n'ai pas trouvé de photo. J'espère que le croquis t'aidera en attendant mieux.

niconathy

Merci pour les explications.
La distance entre le guide arrière et la fraise étant limité, il est impossible de faire des trous ou dessins en plein panneau?
Par contre, c'est très utile pour faire les trous au pas de 32 sur les bords des panneaux. Je pense pas très onéreux, et très précis comme système?

Didier

Pour un trou ou dessin en plein panneau, il faut revenir à la défonceuse ;)
Par contre, le gabarit peut être préparé avec ce "système".

GuioO0Oommm
( Modifié )

Pfioouuu alors là je suis estomaqué. Ce n’est pas exactement ce que j’avais en tête quand j’ai dit eu ce serait mon prochain projet. ( en fait je pensais à une defonceuse sous table😅). Là c’est vraiment autre chose. C’est Puissant. Pour du travail de modélisme très précis ça doit être extra et offrir un sacré gain de temps. En tout cas chapeau bas 😃

Didier
( Modifié )

Merci GuioO0Oommm
Ça sert à plein d'autres trucs que le modelisme 🙃
Je ne me sers quasiment pas du déplacement de gauche à droite. Pour cela je m'appuie sur le guide à l'arrière.
Sur ta table de percage, tu peux avancer et reculer ton guide et faire pareil.

trente six seb
( Modifié )

Une meuleuse droite tourne assez vite ?
Il existe peut être des défonceuse avec le collet de diamètre 43.
Faut que je creuse ça ! (ah ah 😁)

Chouette montage !

Didier

Merci
Les meuleuses droites existent en deux versions :

  • basse vitesse en général la pince est déportée à cause du réducteur
  • haute vitesse à 28000tr/min
    makita.fr/page...echnologies_7_2
    Ce modèle peut être équipé de pinces de diamètres 3,6 ou 8 mais pas 12.
    L'avantage de la "rallonge" entre le diamètre 43 et la pince est parfois très utile.
    N'hésite pas à me dire si mes explications ne sont pas claires, je les compléterai.
trente six seb

Si si c'est très clair, merci.
J'avoue ne pas connaître le monde des meuleuses droites.

Didier

trente six seb j'ai complété avec un retour d'expérience en espérant que cela te sera utile.
L'étau avec un mors parallèle au bord de son support est aussi très utile.

trente six seb

Oui, c'est intéressant. En fait, j'ai le support à colonne wabeco. Et à part le guide parallèle, je n'ai quasiment rien à faire. Ah si, il me faut la machine ^^.
J'y pensais à l'occasion, mais là j'entrevois plus les possibilités.

tarpan

trente six seb
Parkside en fait une de 500W qui va de 4500 à 30 000trs/mn , je l'ai prise et déjà essayée sous table avec une petite quart-de-rond, ça marche au poil :)
offers.kd2.org.../fr/lidl/phLQc/

En fait ce n'est ni plus ni moins qu'une affleureuse à col long et sans base…

trente six seb

Merci du tuyau 👍

Didier  a ajouté un retour d'expérience "Axe X très peu utilisé".
il y a 3 ans
Vic66
( Modifié )

J'adore ce genre de création ou le neurones sont mis à rude épreuve!

Didier

Merci Vic66
J'aime bien aussi ton pas à pas où tu t'inspires de ce qui existe et tu adaptes avec ce que tu as sous la main.
Le revers de la médaille, c'est que j'ai tendance à stocker des trucs "cà peut toujours servir" 🤔

Vic66

Didier Merci, Merci ;) par contre comme tu dis, on amasse, on amasse et puis il faut avoir de la place ou ne pas avoir peur de faire quelques coins bordéliques. Mais, je
ne garde pas toujours ce que je bidouille 😌
Mais bon, ça fait travailler les neurones... et on recycle...

coeurdebois
( Modifié )

Génial!

Didier
NZArt

j'aime beaucoup ce genre d'adaptation.
je garde ça dans un coin de ma tête, qui sais peut être pour en faire un model quand j'aurais de nouveau un atelier...
