Console Sphère pour BM

par Jean-Copeaux

Voici la pièce que j'ai réalisé pour l'obtention de mon Brevet de Maîtrise de menuisier l'année dernière.
Le sujet étant libre chaque candidat (5 dans la promo Rhône-Alpes ) a réalisé une pièce différente répondant a des critères de technicités et de difficultés .

La pièce à été réalisé sur un laps de temps de 6 mois , étude de réalisation comprise ;pour une durée total de 600 heures environ , le tout en dehors des heures de travail ...

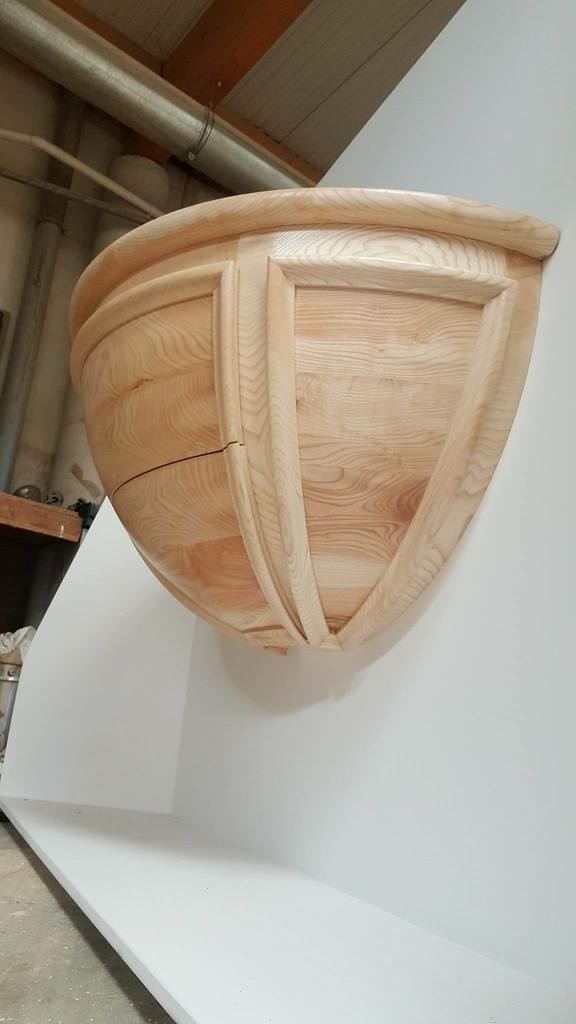

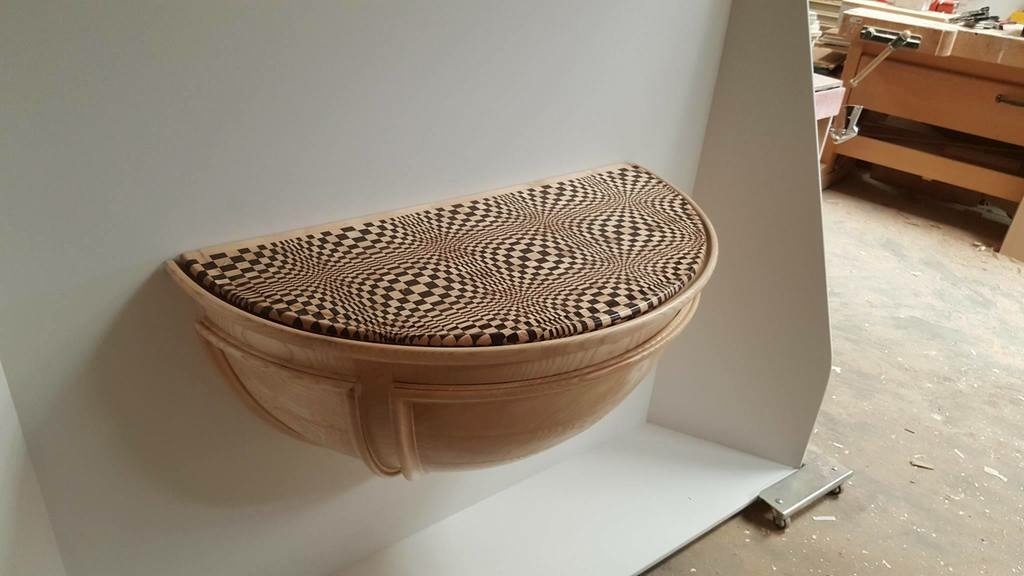

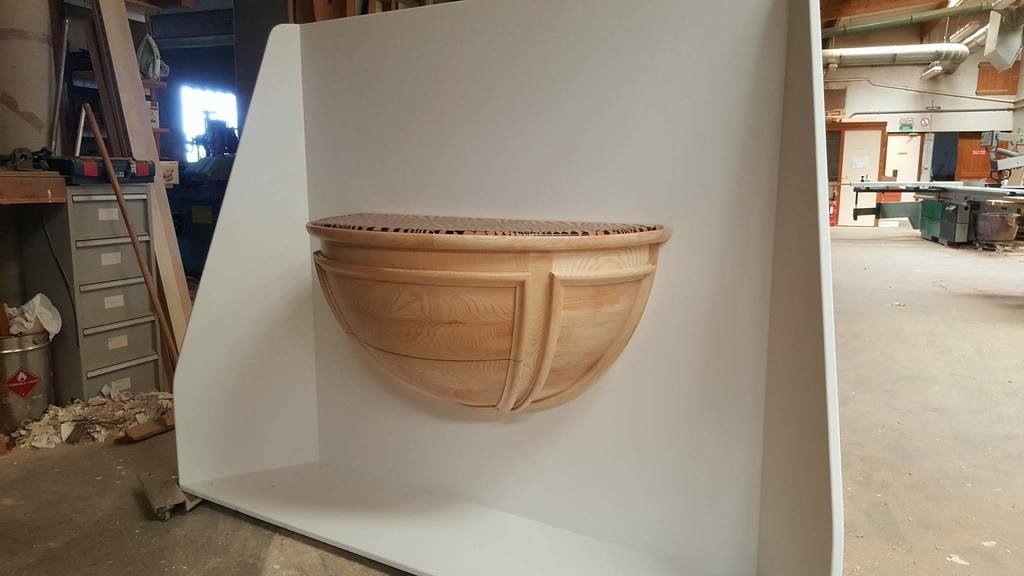

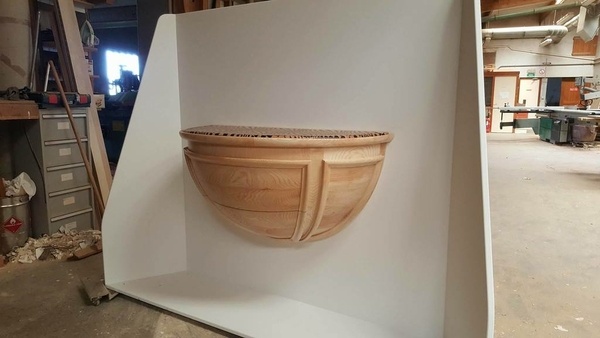

Le meuble est un quart de sphère d'un diamètre de 1000mm . Il y a une ossature assemblée par tenon mortaise et par clés à certains endroits. Les montants sont gainés à la raboteuse et les champs rayonnants . Ces derniers se raccordent sur une calotte de sphère de diamètre 130mm avec un assemblage mi-bois.

Une moulure grand cadre est reprise sur cette ossature elle est quand a elle assemblée en rainure. Les moulures sont passées en trois fois , la première est passée au berceau et les deux autres sont toupillés a l'arbre .

Des panneaux à glaces sont repris dans les grands cadres dans les deux extrémités . Ils sont réalisés à la défonceuse avec une balançoire. Le fil des panneaux est horizontal pour un souci esthétique ( moins de collage et fil parallèle au joint de la façade de tiroir ).

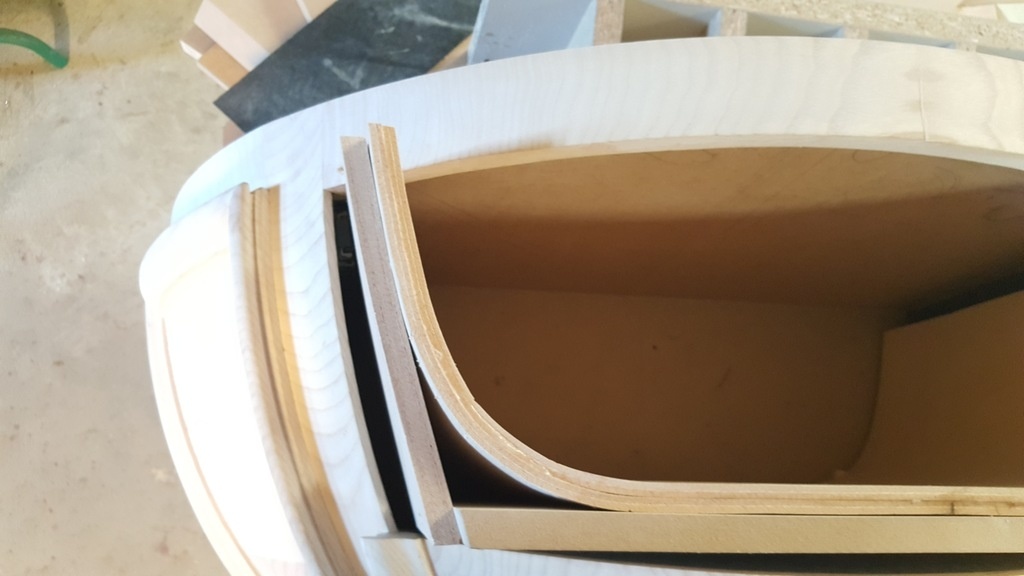

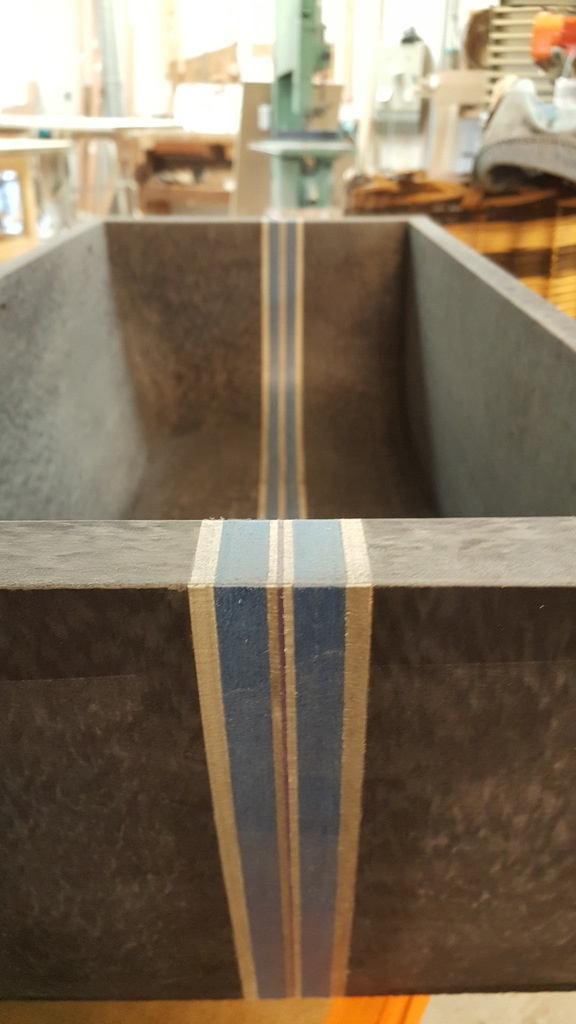

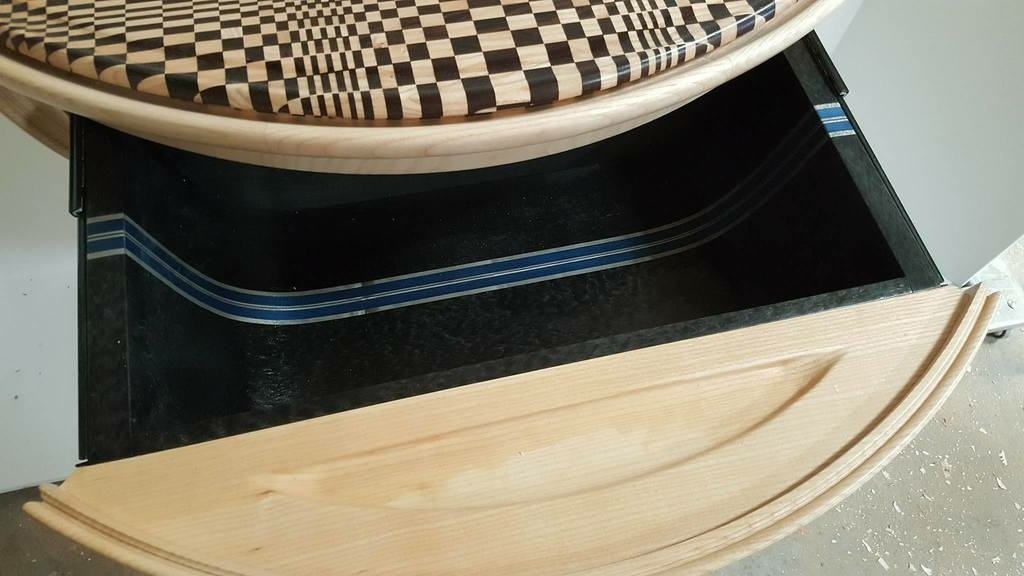

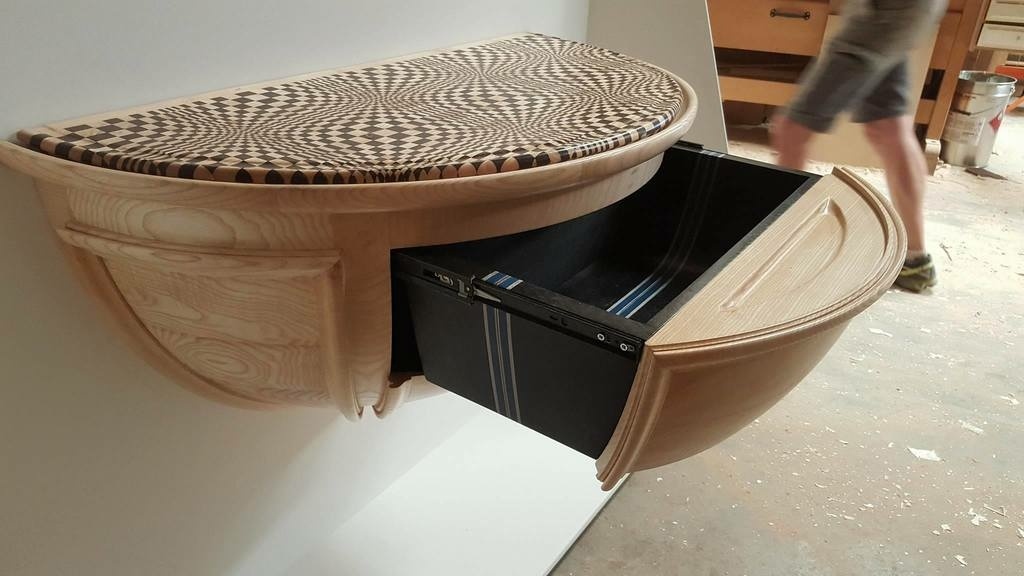

Un tiroir compose la partie centrale du meuble , celui-ci est réalisé en panneaux de contre-plaqué cintrable , re-plaqué avec du placage massif 8/10 . Le collage est réalisé à la colle blanche sur moule , étant donné que le rayon de courbure est assez faible , la colle néoprène aurait été trop sollicitée et élastique . Un rangement stylo est inséré entre le tiroir et la façade , défoncé avec une mèche montée sur compas pour l'arrondi et sur guide parallèle pour la partie droite , les deux extrémités sont raccordées à la main. Le tiroir est réalisé en 4 épaisseurs de CP , deux pour les cotés les plus à l'extérieur avec le cintre de la caisse et deux épaisseurs avec une courbe plus harmonieuse qui relie les deux cotés .

Les supports des coulisses ont été renforcés afin d'assurer une bonne stabilité lors de la mise en mouvement du tiroir . Un bois a été rajouté derrière les habillages intérieurs .

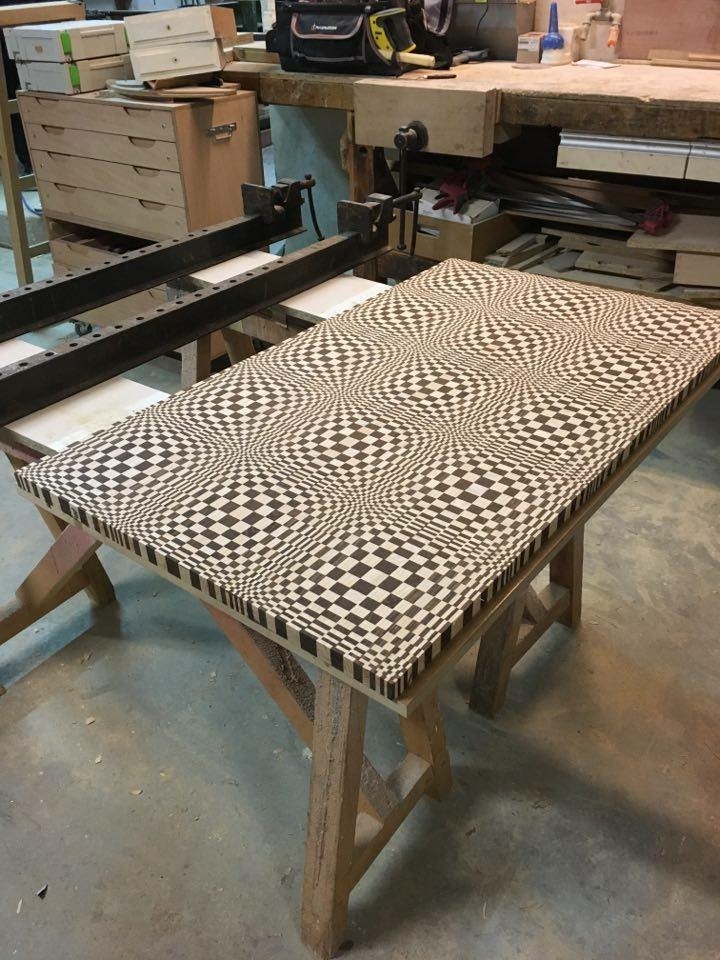

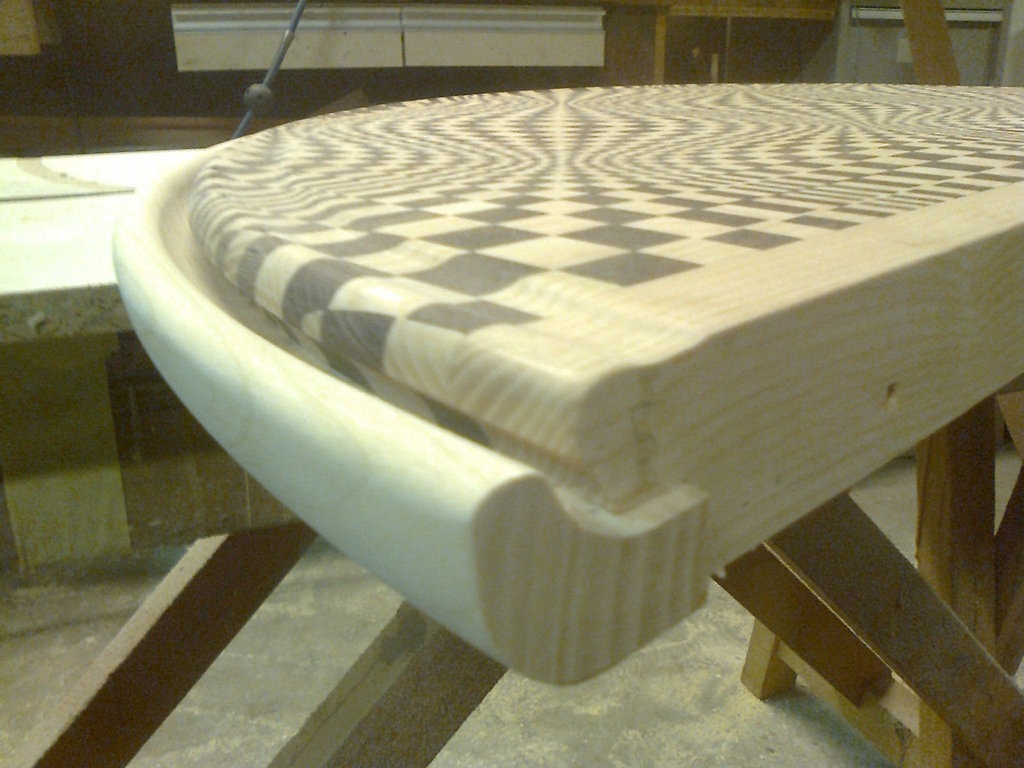

Le dessus du meuble est réalisé en trompe l'œil avec deux essences , frêne et wengé. La partie massif de 25 mm est recollée sur un médium de 19mm afin d'améliorer la stabilité du collage. La moulure du dessus a été réalisée au compas à la défonceuse et la moulure du chant , toupillé à l'arbre. Une ceinture emboitée en frêne alaise le module . La moulure intérieure a été passée à l'arbre avec gabarit et roulement . Une clé est insérée entre chaque joint et les alaises sont prises en feuillure sous le dessus .

Le meuble a été préparé au grain 320 pour la finition . Un vernis polyuréthane anti jaunissant demi-satiné a été passé en 4 couches . Les recoins ( caisse et tiroirs ) ont été pistolés à basse pression afin de limiter le brouillard .

On en parle ici

Jean-Copeaux a publié la création "Console Sphère pour BM".il y a 1 mois
kajmed


Admiration!

jeanco77


En un mot : Bravo !

Technique et originalité c'est vraiment bluffant. Tu n'as jamais été envahi par le doute au cours de ces 6 mois ? Parce que là il y aurait eu de quoi ...

J'ai à peu près compris le descriptif (même si je ne suis pas capable d'en faire autant), par contre le montage de la défonceuse sur balançoire (pour cintrer les panneaux sans doute?), je ne connais pas. Tu peux nous mettre un photo du système STP ? J'imagine une nacelle suspendue à une structure, un point de pivot pour enlever de la matière de manière sphérique concave ?

Et si je ne l'ai pas déjà dit : Bravo !!! :)

Jean-Copeaux


Merci Jeanco77 :) !
Effectivement 6 mois c'est assez court et tu n'as pas vraiment le droit a faire de grosses boulettes ! Des fois ton cerveaux se mets en automatique , tu faits un peu moins gaffe et c'est là que tu te mords les doigts , faut dire que tout les soirs jusqu’à minuit ça va bien qu'un certains temps ! Mais on y arrive , et avec en prime une seconde casquette , celle de contrôleur aérien , faut dire que y'a beaucoup de trafic dans un atelier , les marteaux et les bois ça traverse souvent les ateliers , haha !

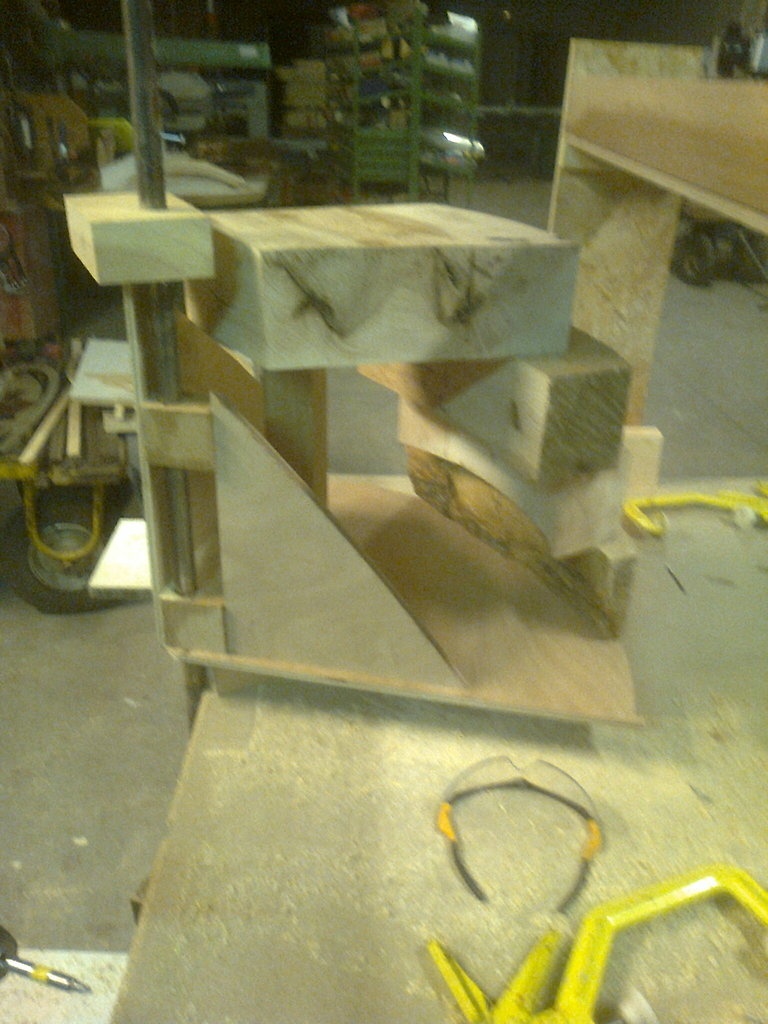

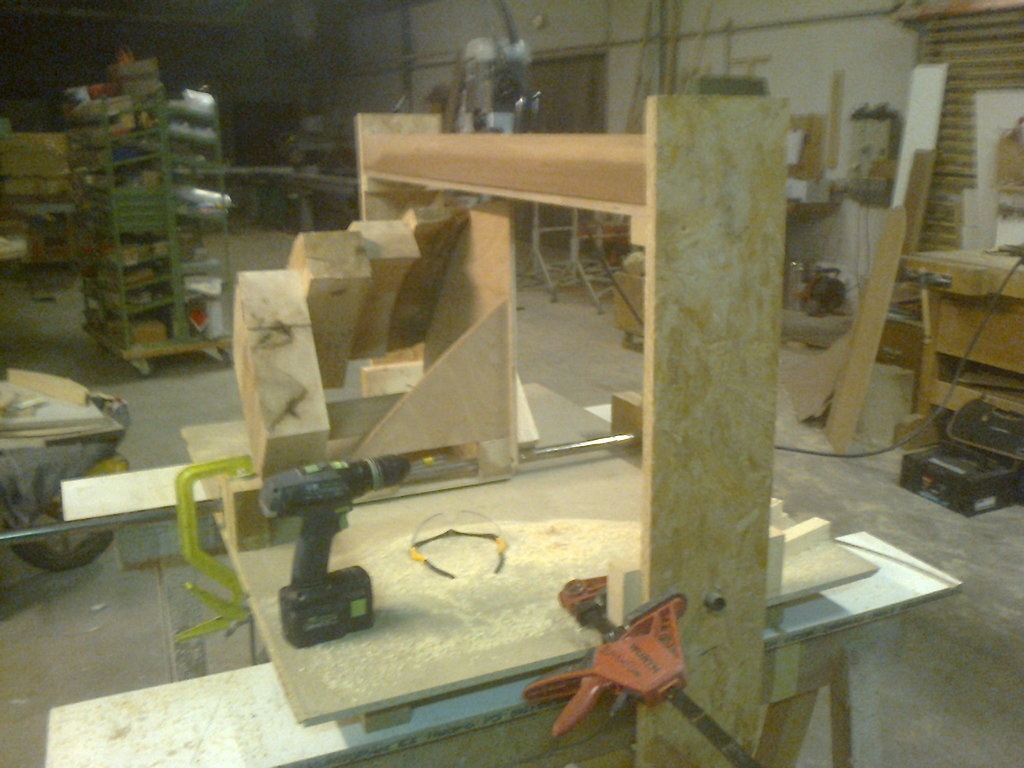

Alors voici une photo de la balançoire .En fait c'est tout simple il te faut juste deux axe de rotation perpendiculaire entre eux . La photo est seulement celle du prototype pour le panneaux d'essai . Pour la définitive j'ai apporter quelques changement notamment pour la rigidité de l'ensemble et le réglage en hauteur de l'ensemble support de def' .
