Etabli démontable


Bonjour a tous,

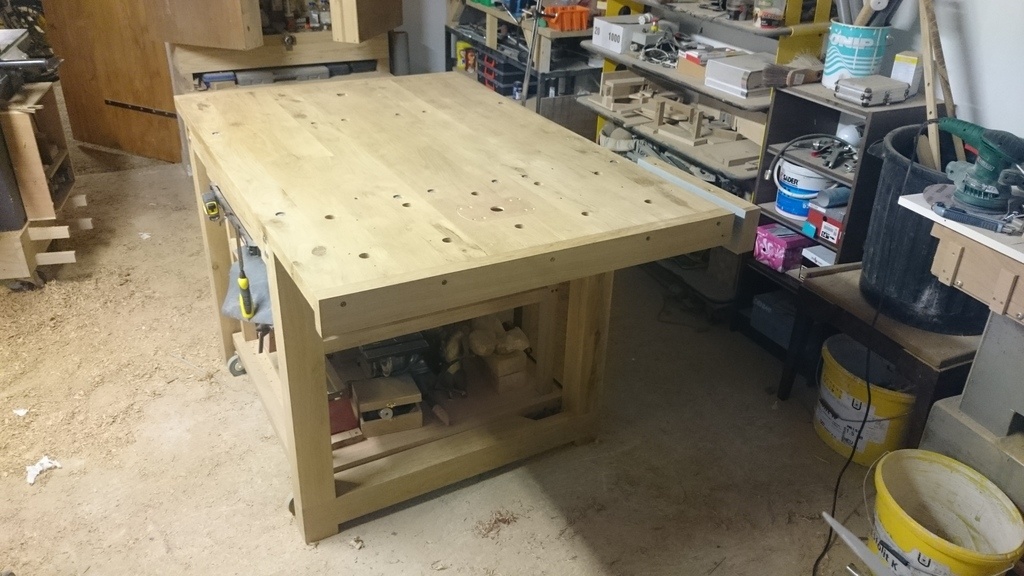

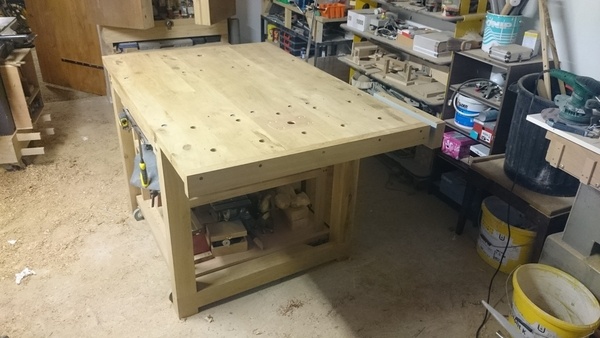

Je vous présente mon établi enfin finit.
Je l'ai fait démontable, car je suis en location et que je prévois pour de prochain déménagement ;)

Entièrement en chêne massif.

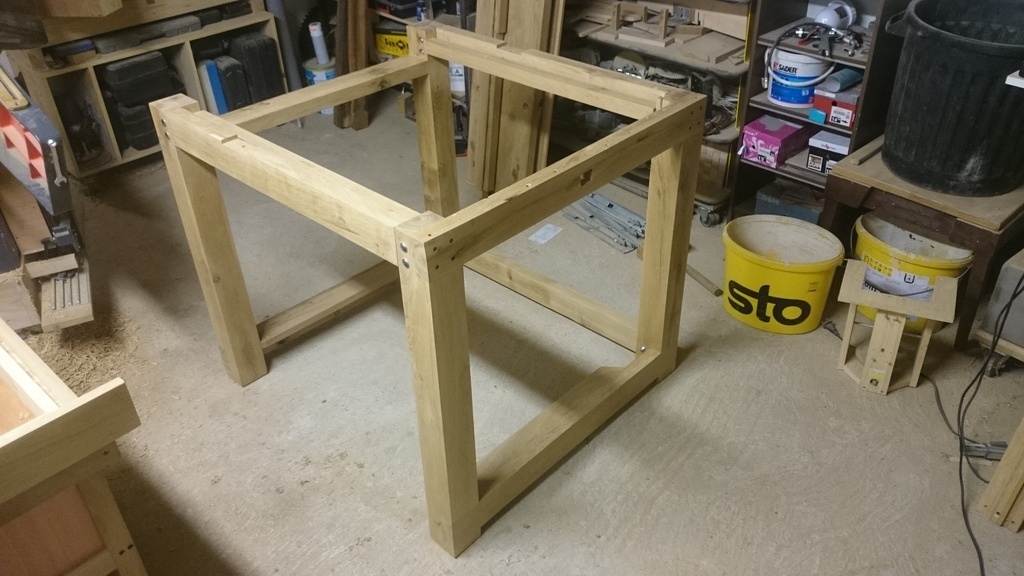

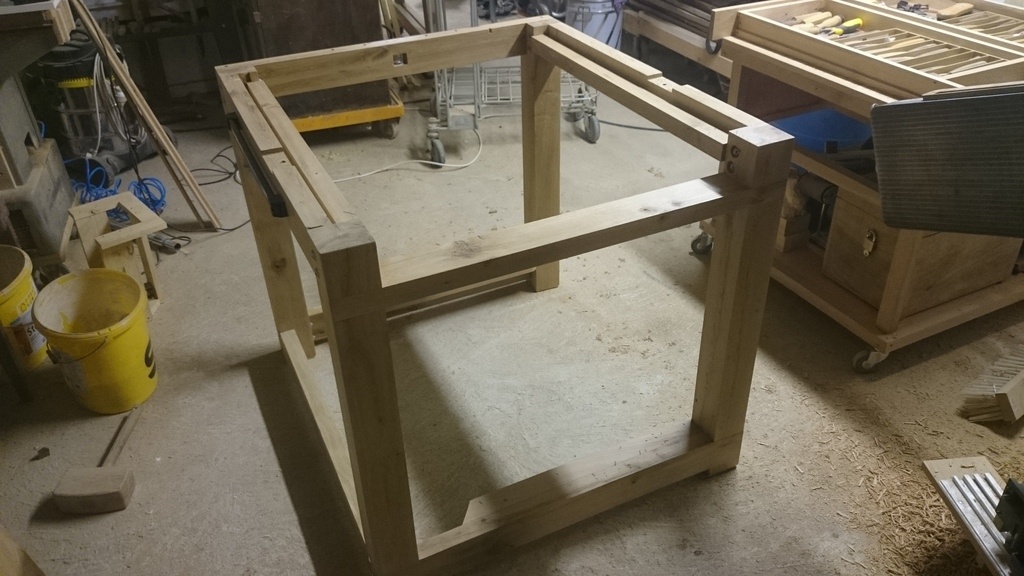

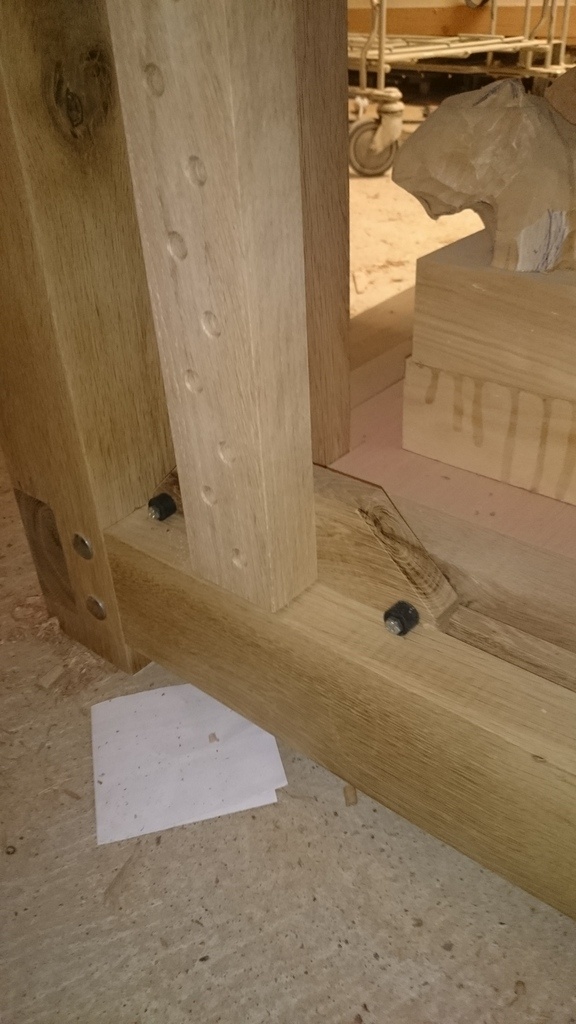

La base est composer de deux ensembles, assemblé en mi-bois et coller.

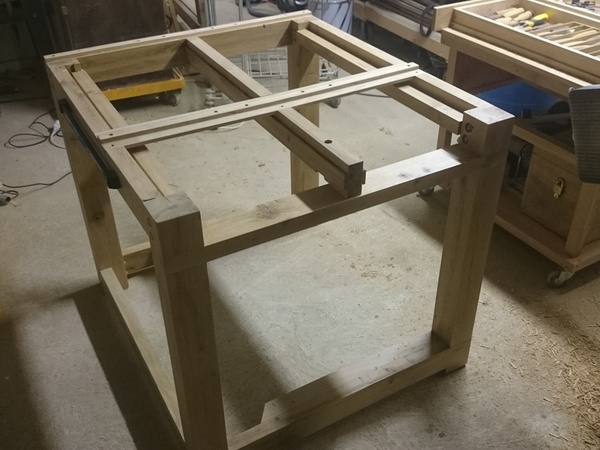

Les deux parties, sont reliées par trois traverses, assemblées par tenons et mortaises puis fixées par deux boulons de chaque bouts.

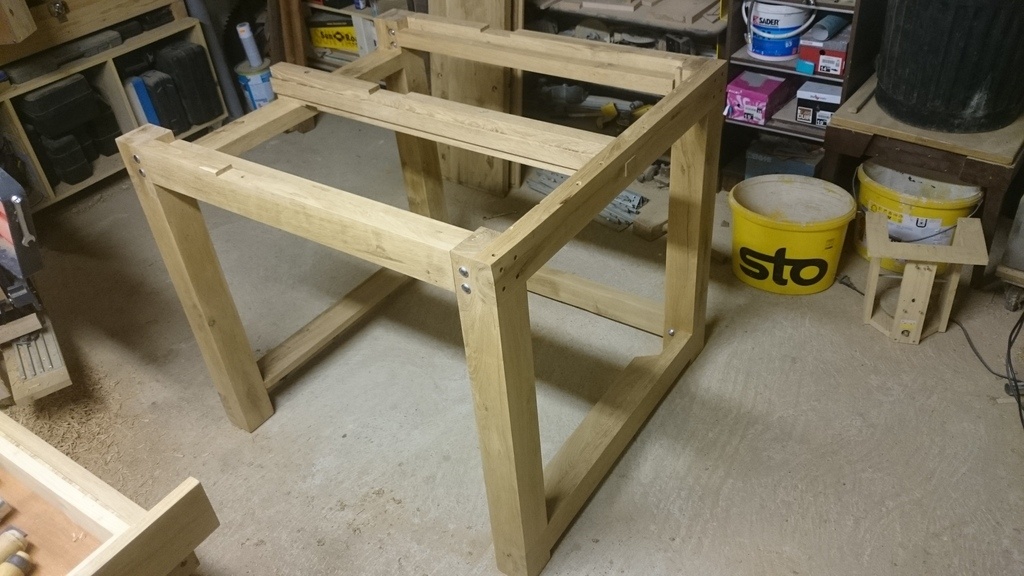

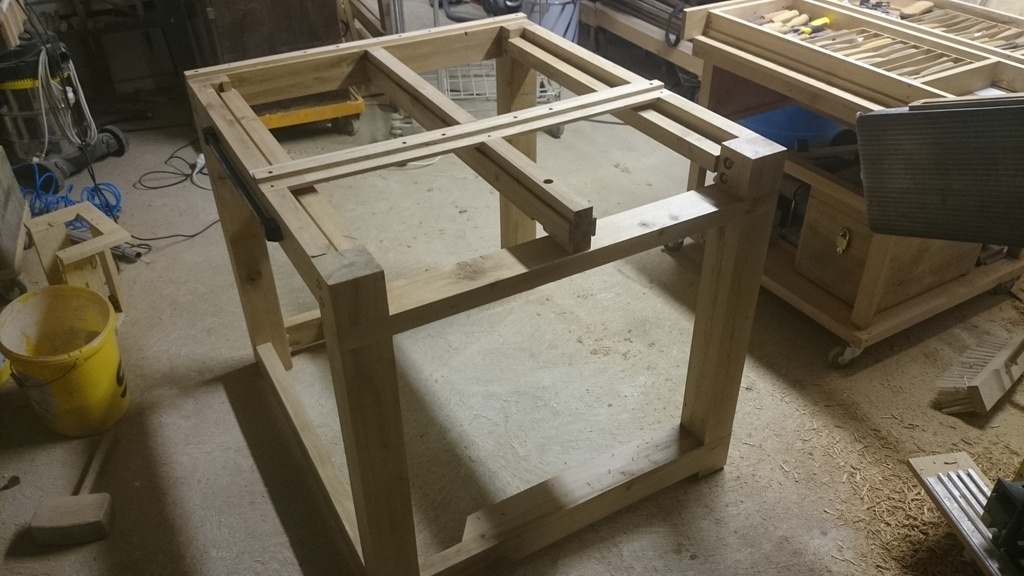

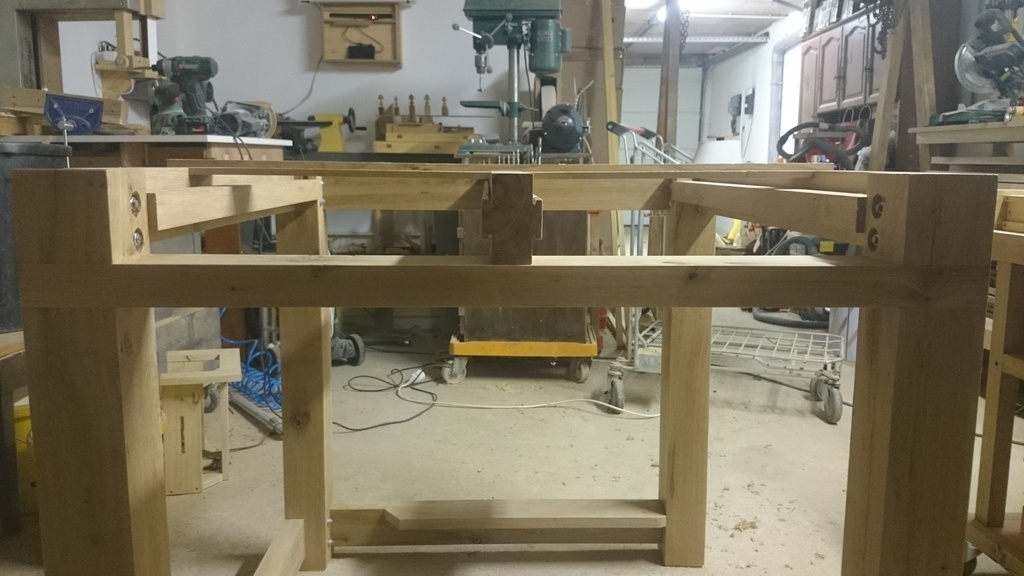

Une traverse centrale y est ajouté.

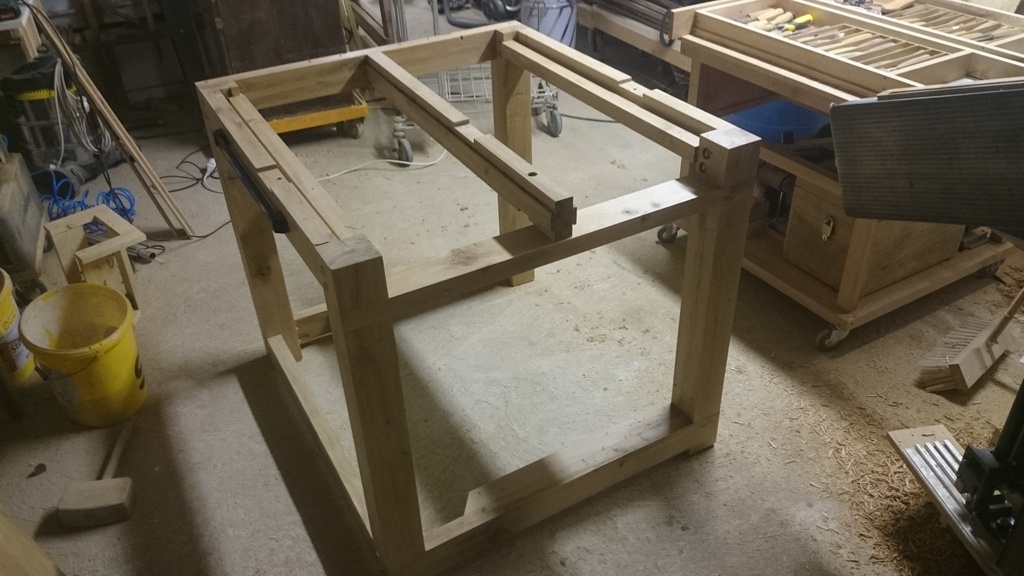

Ce qui me permet de fixer deux pièces, qui vont guider les partis du plateau

(celle du centre fixe la traverse centrale en place)

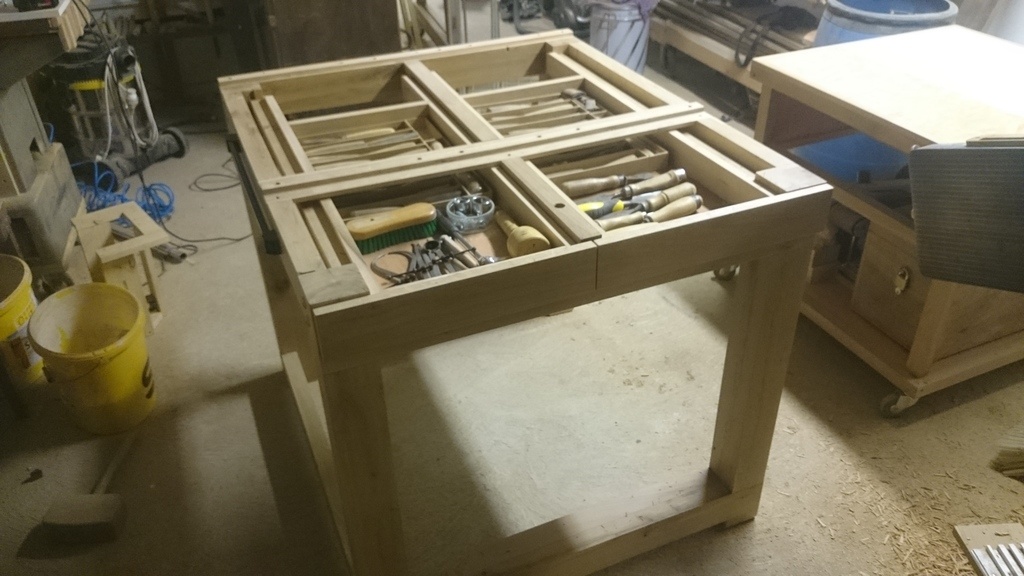

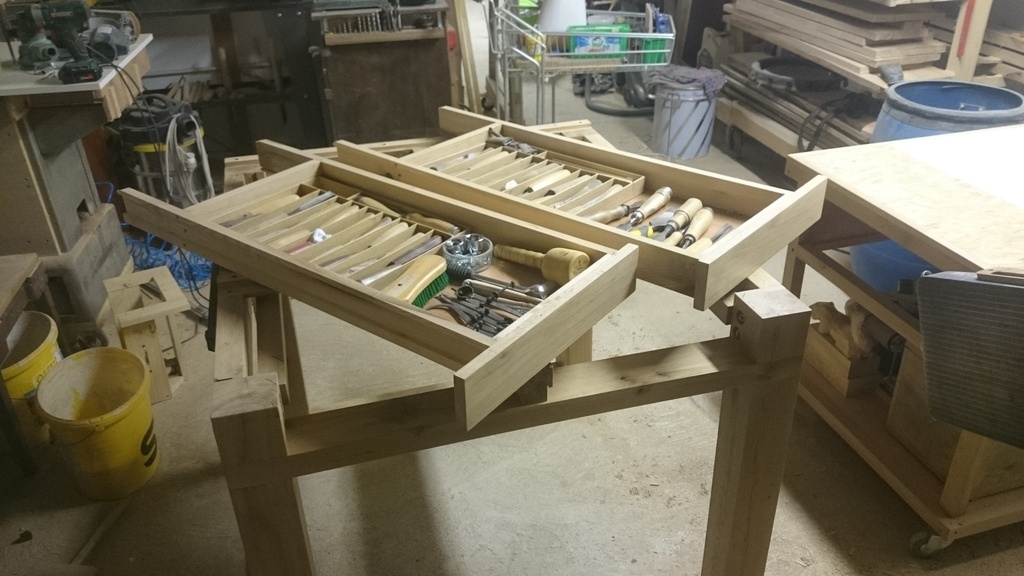

Je place les deux tiroirs.

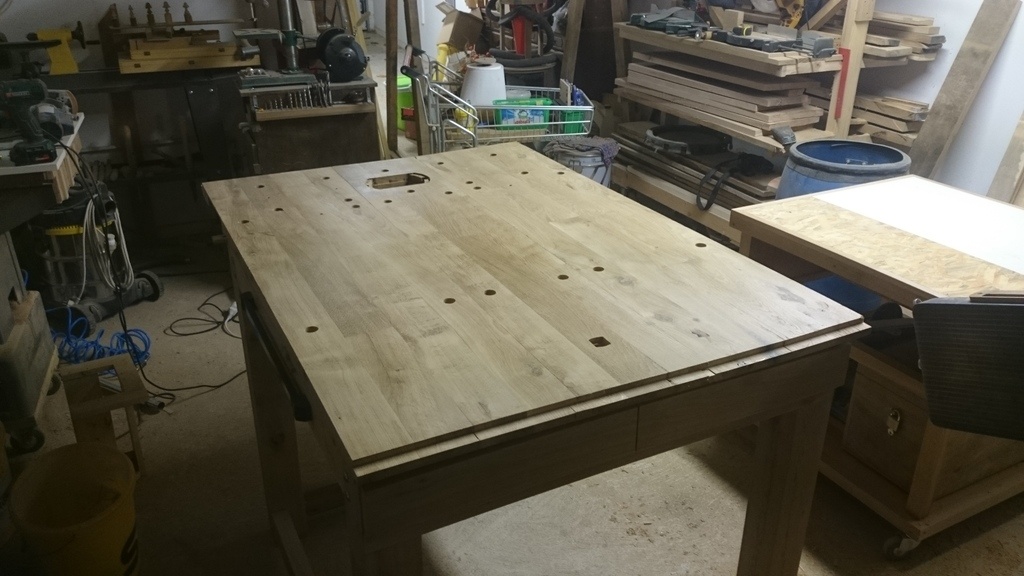

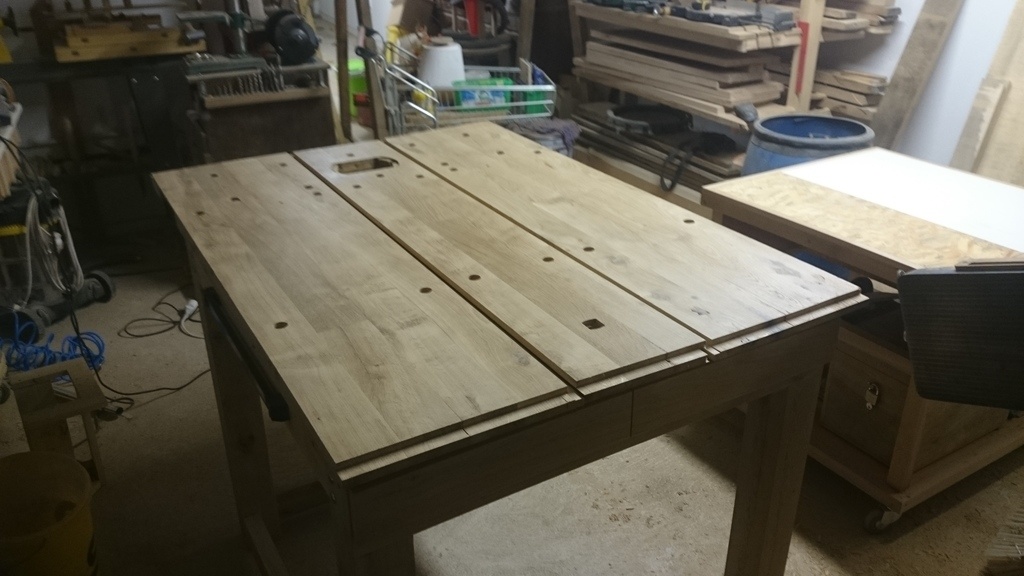

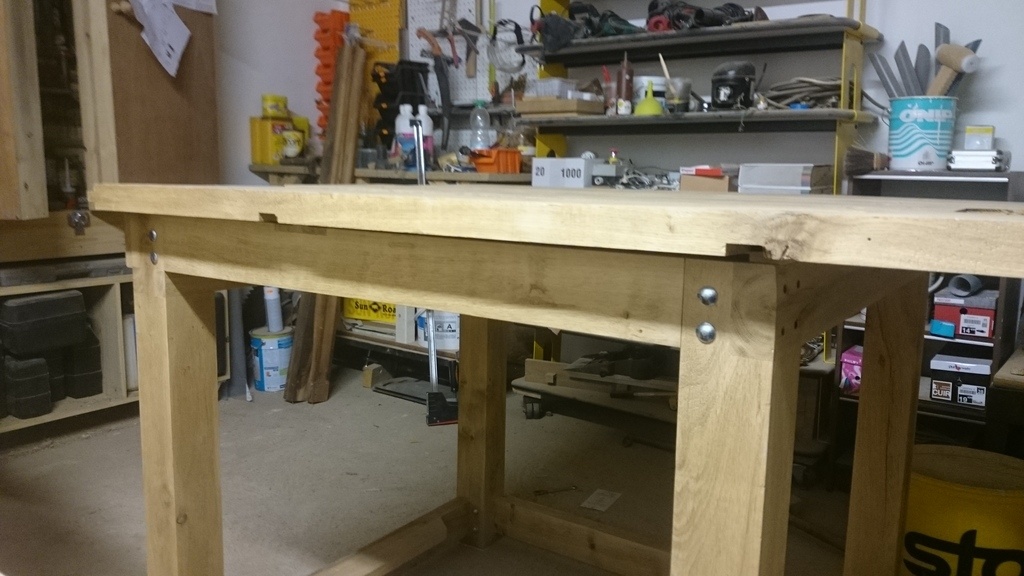

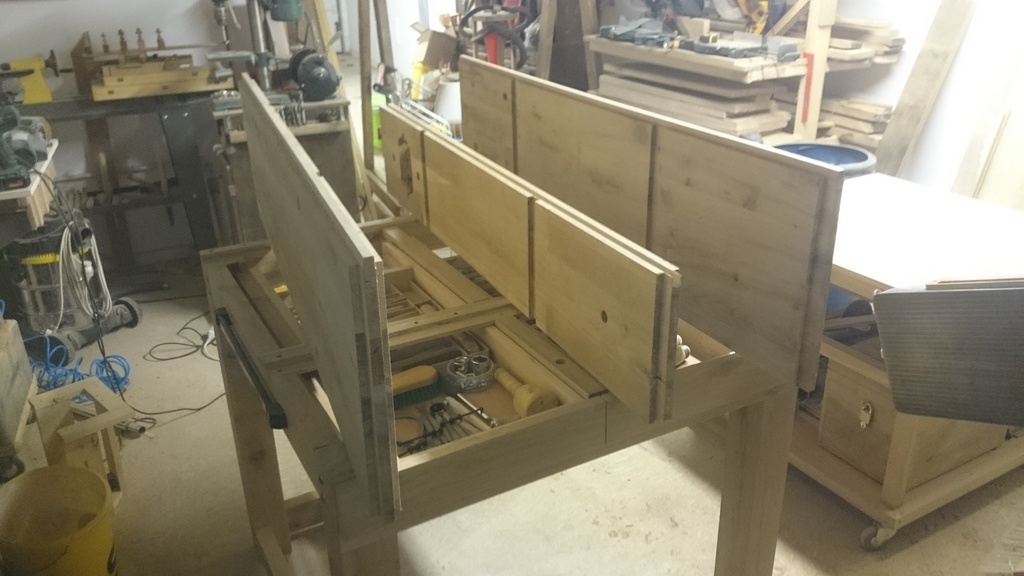

Le plateau est composer de trois parties assemblées à plat joint, qui sont ensuite reliées par rainure et fausse languette.

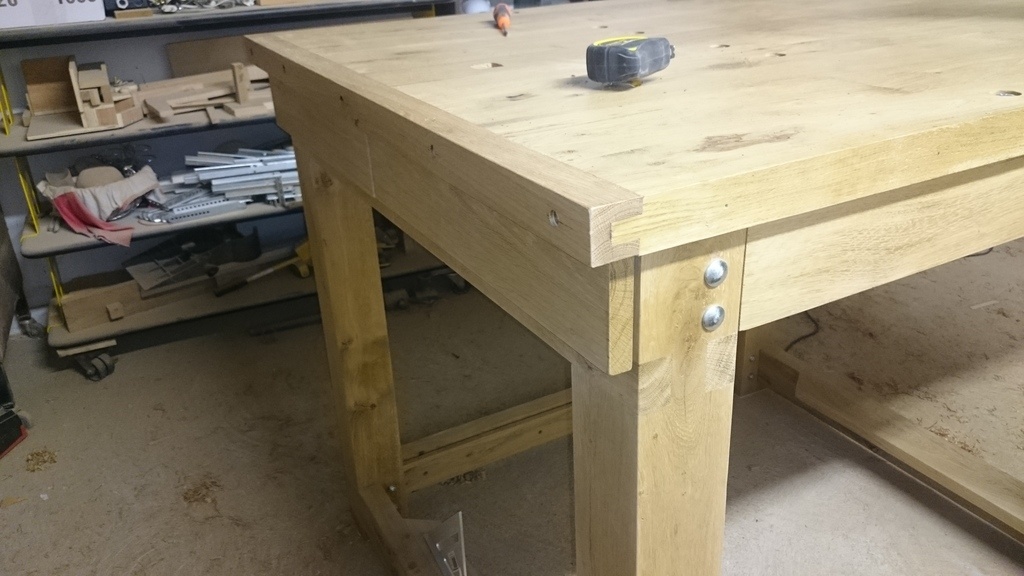

Le tout boulonné à la base (niveau des deux pièces ajoutées).

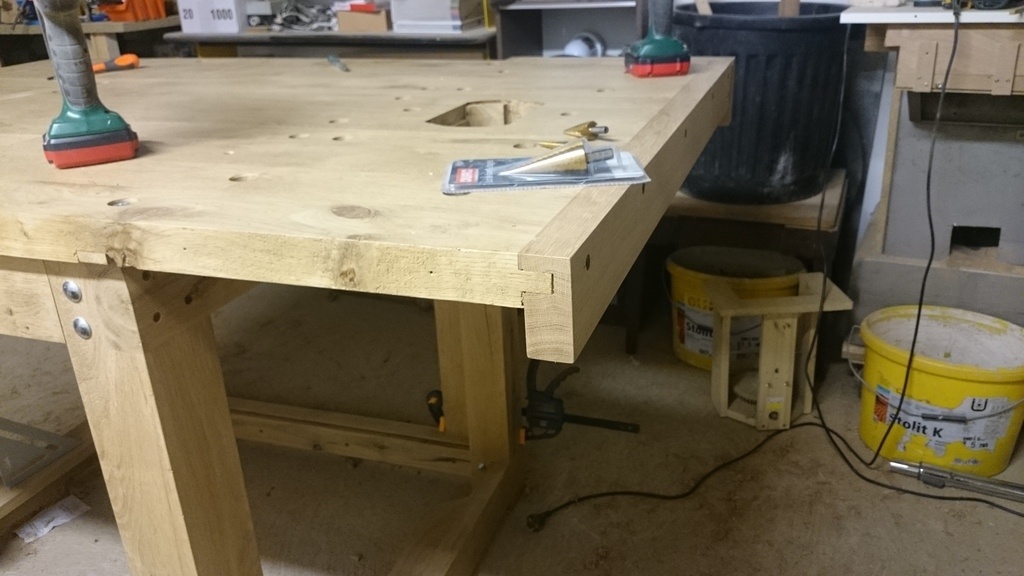

Je fixe une pièce à chaque bout qui maintient le tout ensemble avec des vis

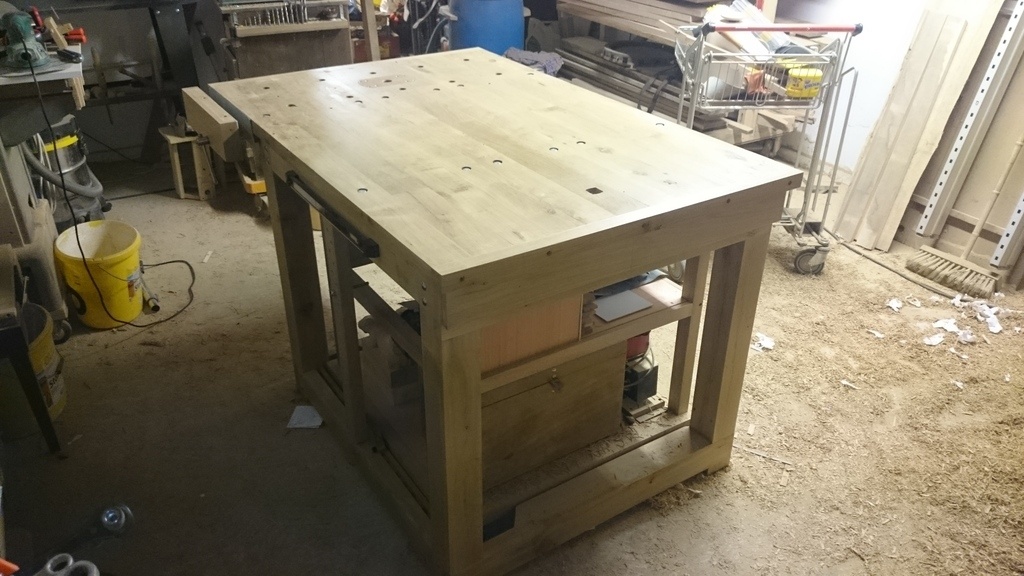

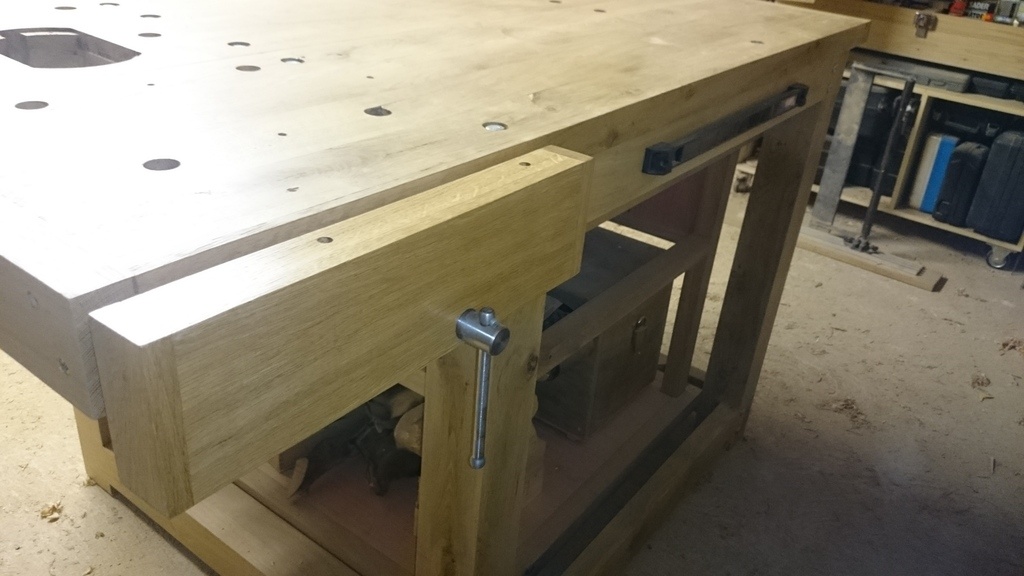

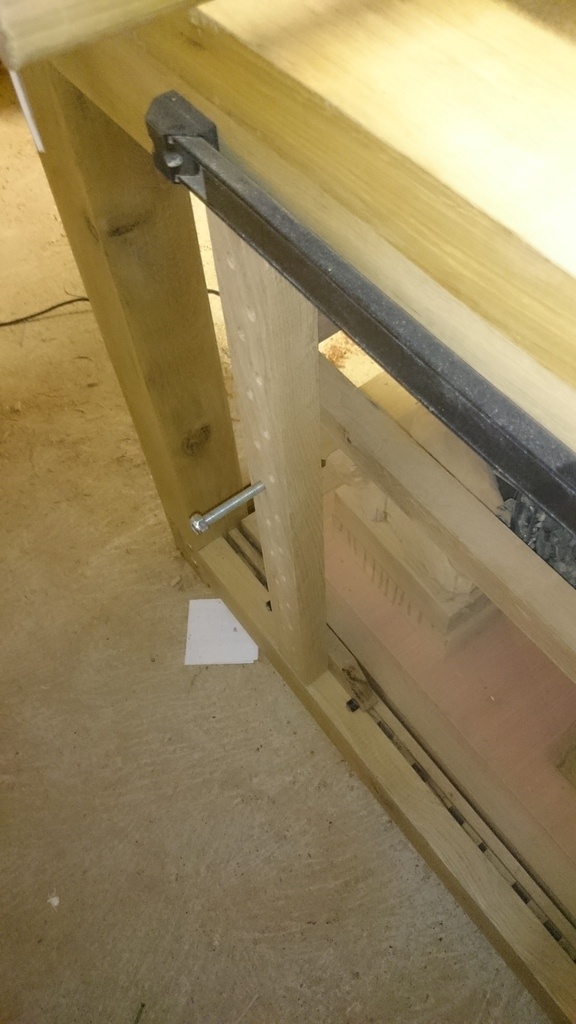

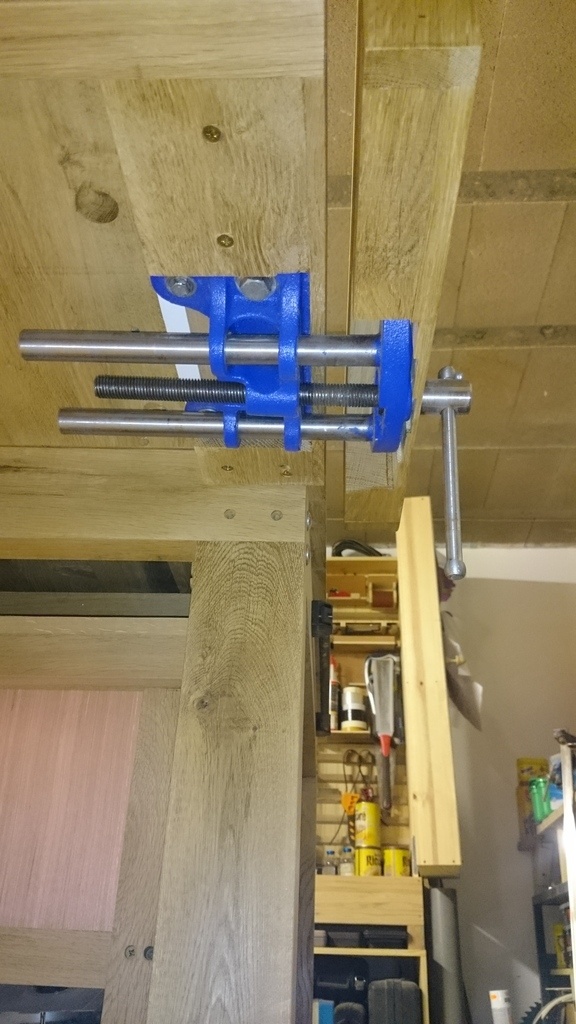

Je finis par mettre en place la presse, et une pièce qui sert de soutien pour les longues planches.

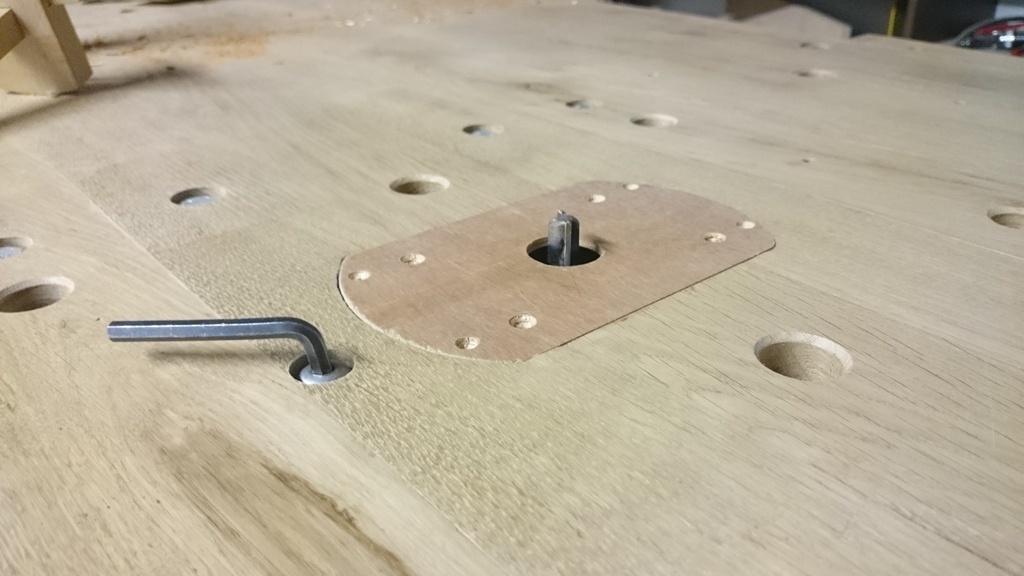

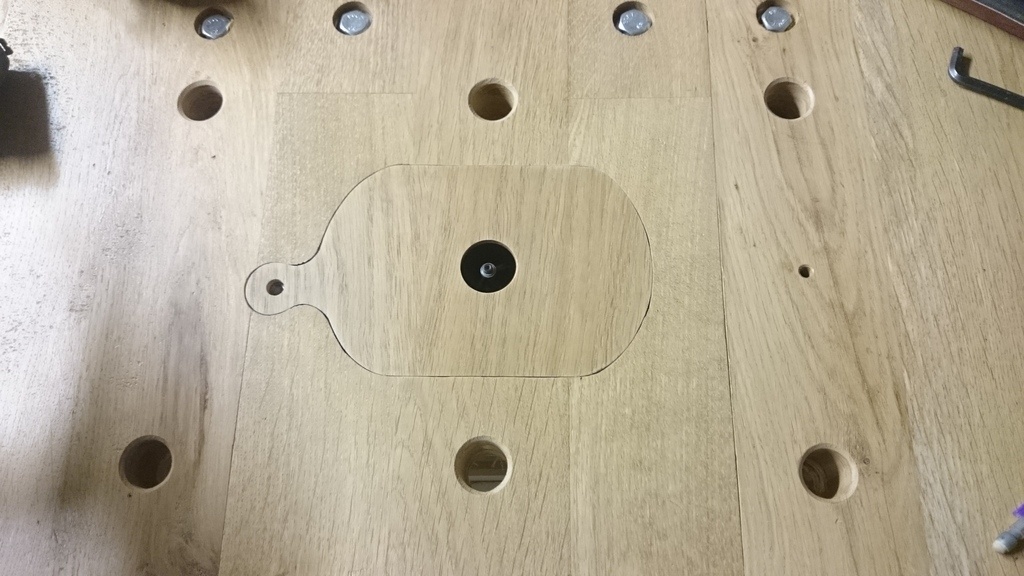

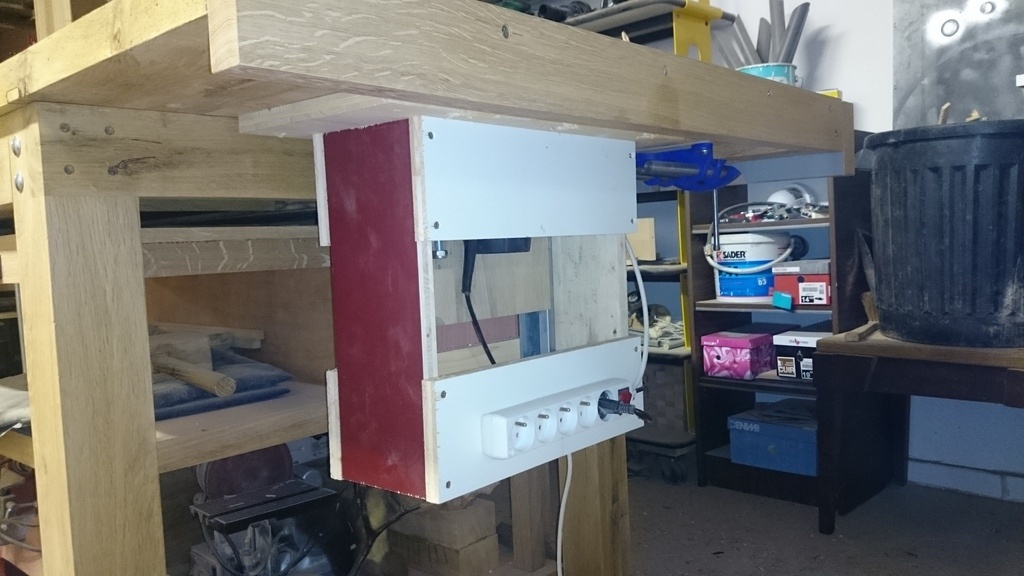

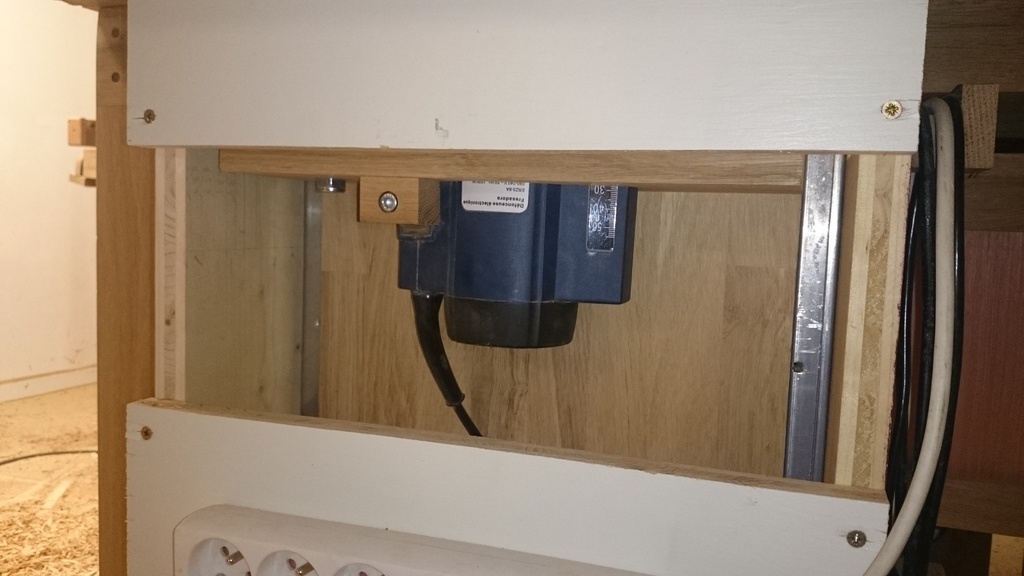

Je viens de replacer ma défonceuse sous table.

J'ai fabriquer une nouvelle structure.

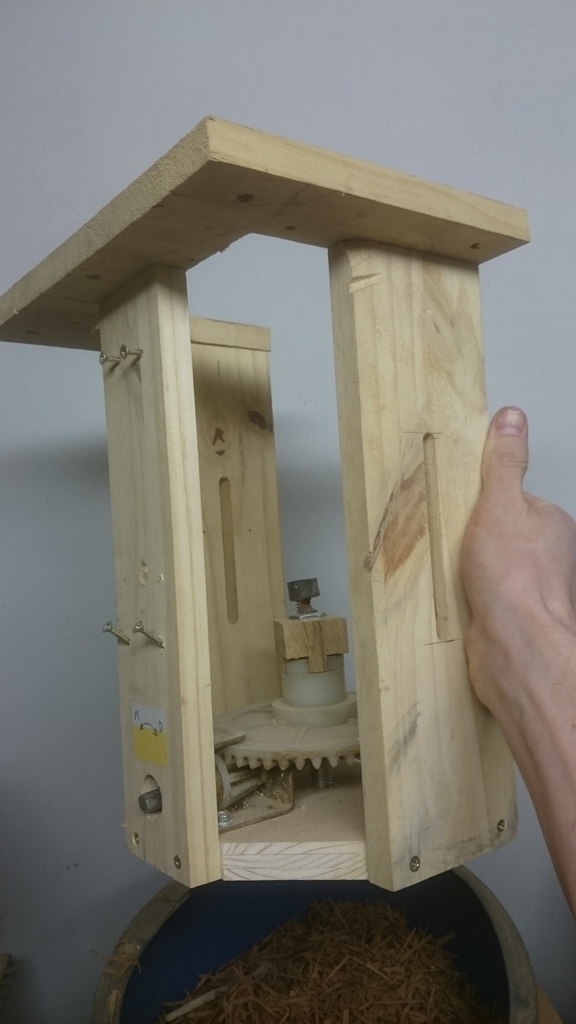

-La structure précédente, fonctionner avec un système récupérer d'un voler roulant qui entraîner une tige fileté, ce qui permettait a la défonceuse de monter ou descendre

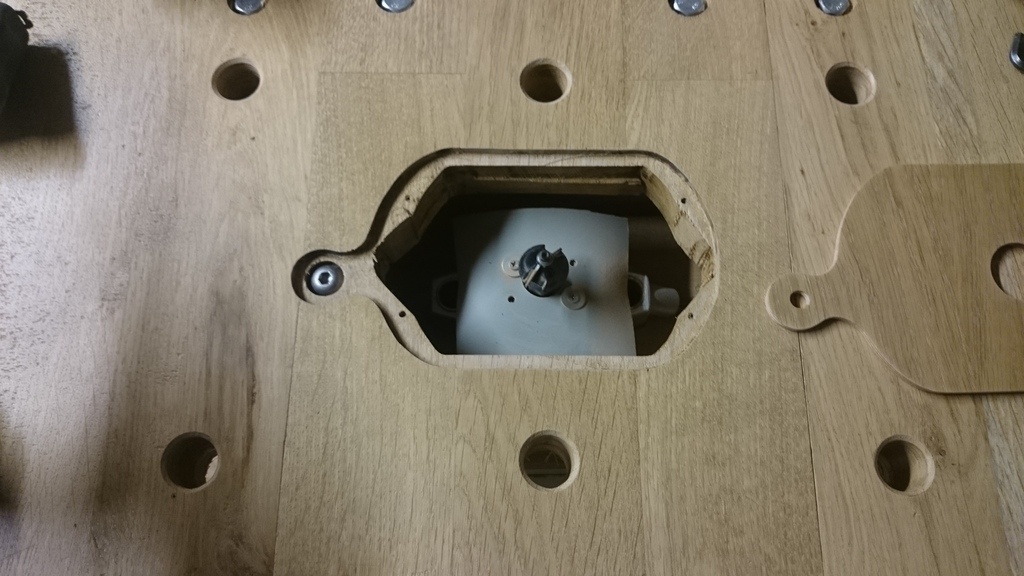

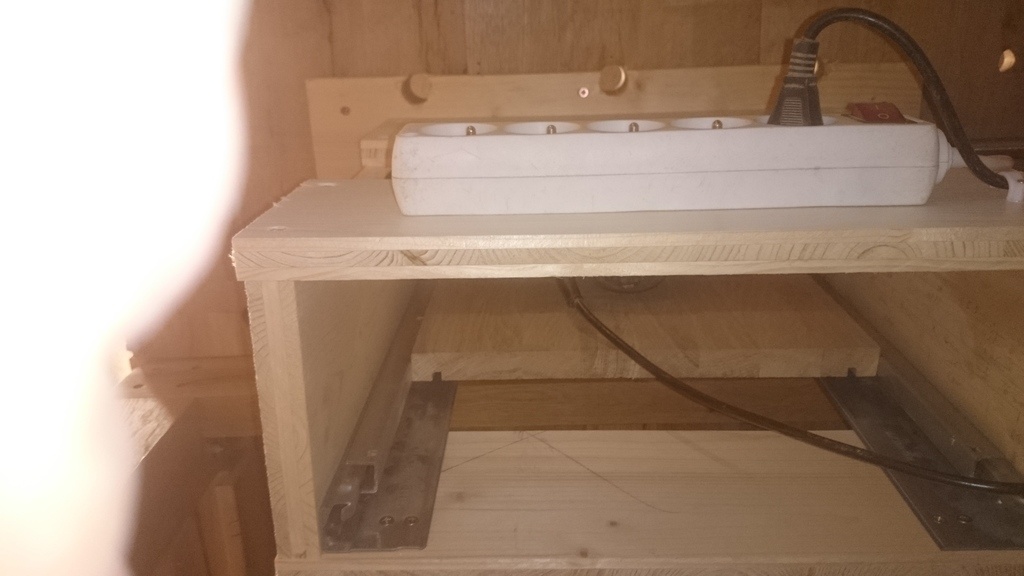

-La nouvelle, a deux coulisses de tiroir fixer sur la structure, et sur une partie libre qui bloque la défonceuse. une tige fileté permet la montrer et la descente de la partie libre.

Mis à jour

Discussions

AloBrico  a publié la création "Etabli démontable".
il y a 7 ans
Wil

Beau travail ! Il paraît large par rapport à ce qu'on voit d'habitude, ça a l'air confortable !

Vic66
( Modifié )

Il est très beau, il a l'air robuste aussi. Je rejoins Wil 😆

jeanco77

Belle conception. Allier solidité et démontable c'est pas facile.
Le plateau large c'est pour pouvoir faire office de table de montage en même temps qu'établi standard. J'ai fais pareil avec le mien quand je n'avais qu'un petit garage pour travailler (2m de long et 80 cm de large).

AloBrico

Oui il et bien robuste. (je me suis mis debout au niveau du bout ou il n'y a pas de pied, il n'a pas bouger)
Ces dimension total: hauteur 950, longueur 1500, largeur 1000
le plateau fais 40 mm d’épaisseur
les pieds 90 x 90
les traverses 90 x 40

ecto1

Bravo ! autant se sentir à l'aise et sortir des sentiers battus dans les dimensions. Tu à réalisé ce qu'il te fallait alors bravo.

FlashOver
( Modifié )

Super ingénieux le côté démontable tout en gardant quelque chose de solide! J'aime beaucoup l'idée et la façon de la mettre au point, c'est bien pensé et bien réalisé 👏👏

Pierro

Superbe travail, bravo !

AloBrico

Merci a tous

AloBrico

Je posterai prochainement le petit établi qui ce trouve dessous ;)

ClementP

Joli!

Ludovic

Superbe travail.
Mine de rien, tu viens de résoudre mon problème de tiroirs sur mon futur établis. Baisser la traverse et faire passer le tiroirs au dessus... Évident (c'est pour ca que je ne l'ai pas vu), simple et efficace. Merci!

stephhubert

bravo !
une belle solution pour les ateliers confétis !
Stéphhubert.

AlexWeb

Magnifique !
Je suis fan du chêne. Pour le plateau tu l'as assemblé toi-même ?
