Wil

Escalier double quart tournant en chêne

par Wil

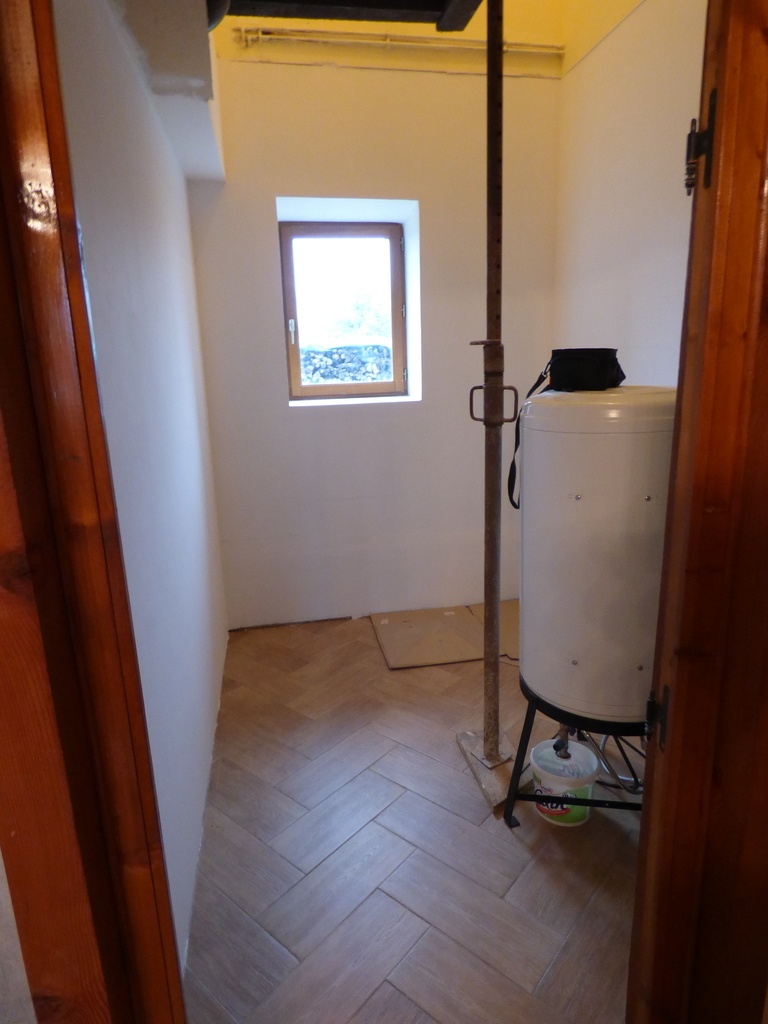

Voici le dernier né ! J'ai eu à réaliser cet escalier dans le cadre de mon travail. Mon patron a fait la prise de côtes et les plans à l'informatique. Nous les avons ensuite imprimés sur des calques à l'échelle 1 via un traceur. Et après ça a été à moi de jouer pour la taille (seul) et le levage (avec un stagiaire).

Comme d'habitude, débit et corroyage...

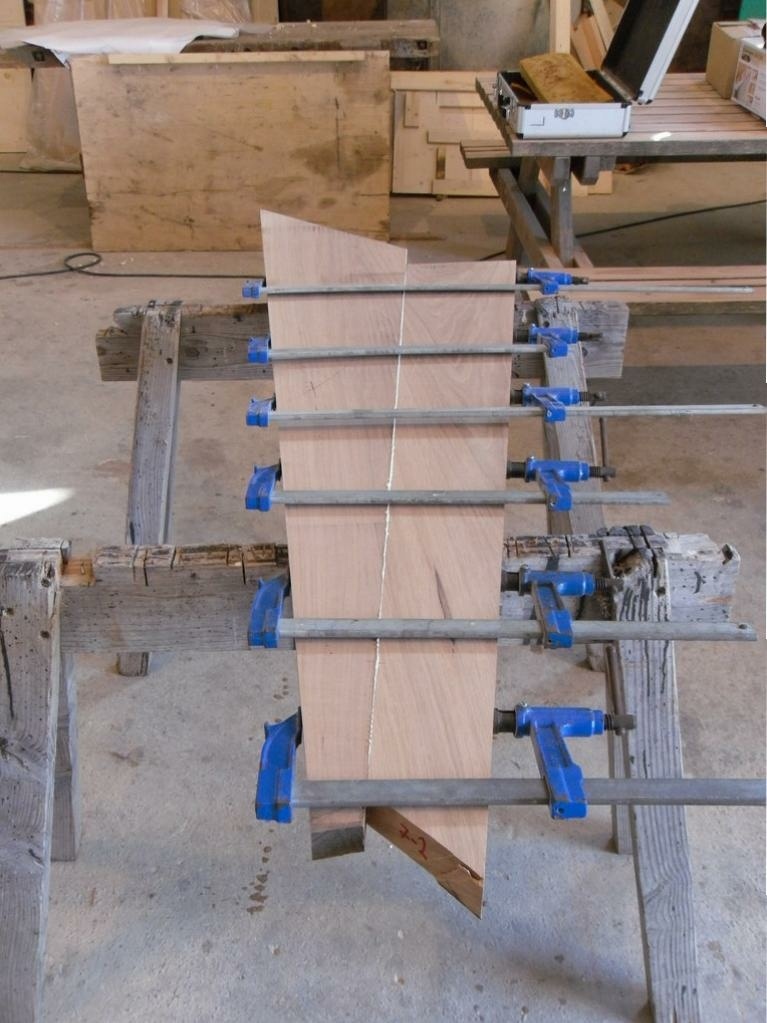

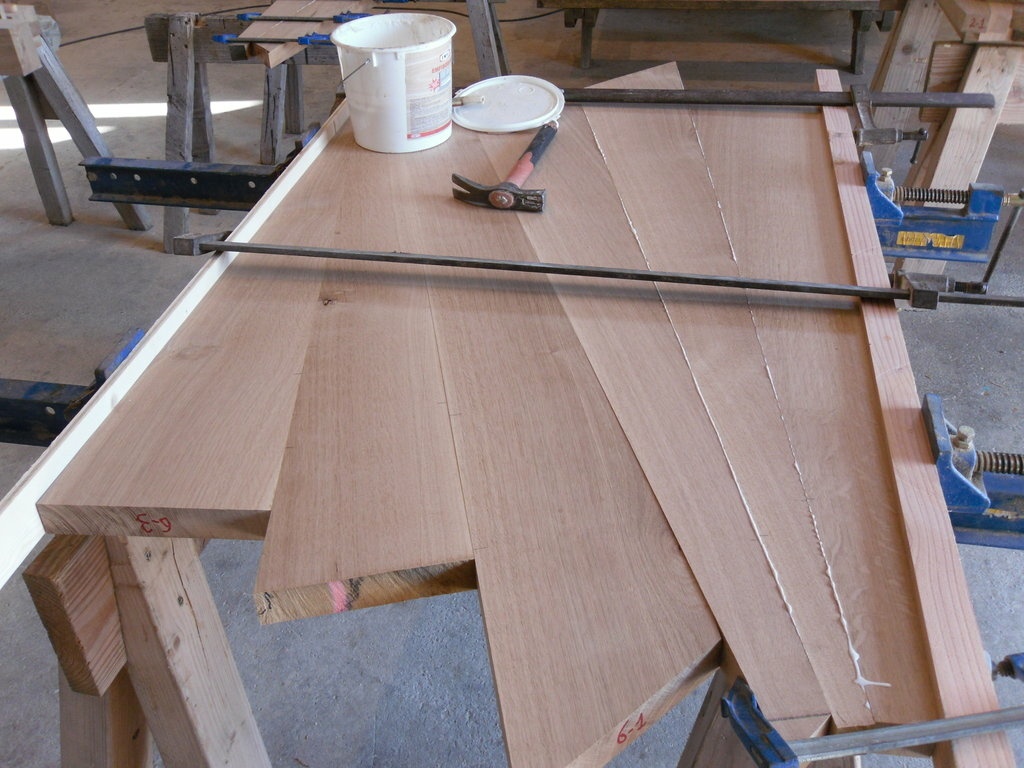

Le gros avantage des calques pour le pré-débit des marches, c'est de pouvoir les disposer directement sur les plateaux bruts et de limiter au maximum les pertes. Elles sont en 2 ou 3 morceaux selon leur largeur, assemblées par lamellos en collage rayonnant.

Les limons ont aussi étés usinés grâce aux calques : je les ai collés directement sur le bois, et ensuite j'ai défoncé l'ensemble en alignant le gabarit de la défonceuse sur les empreintes des marches et des contre-marches. C'est un gain de temps indéniable !

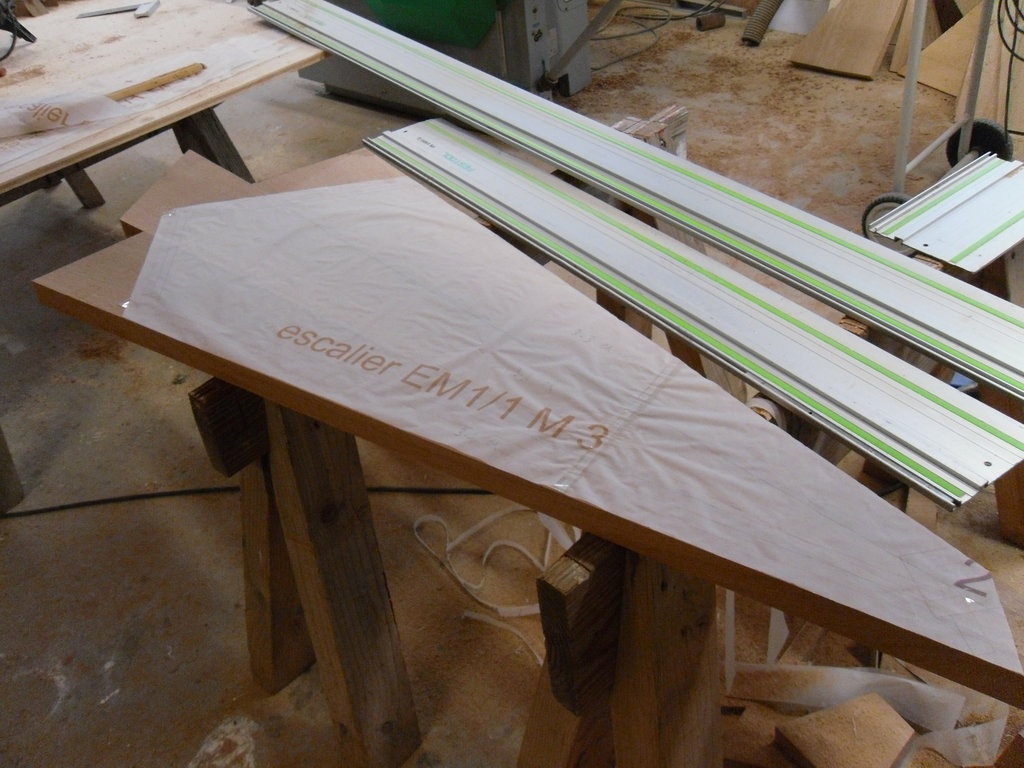

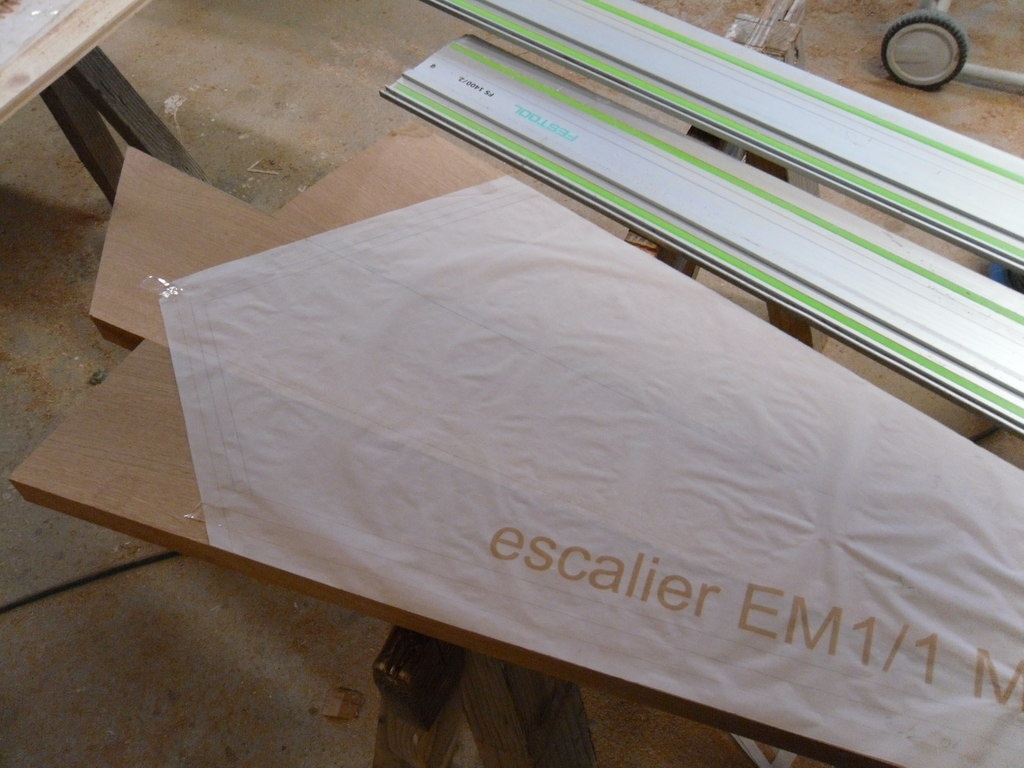

Pareil pour la taille des marches : collage du calque et découpe à la scie plongeante.

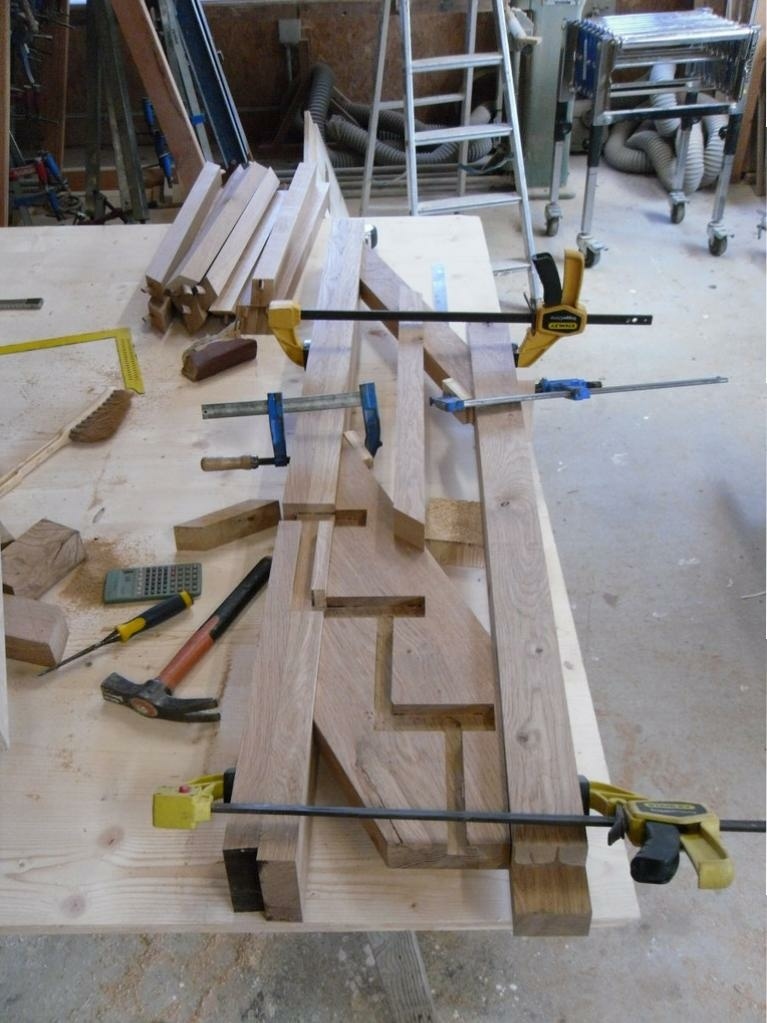

Pour les poteaux, pas de calque ! Il était plus simple de les tracer selon une fiche de taille.

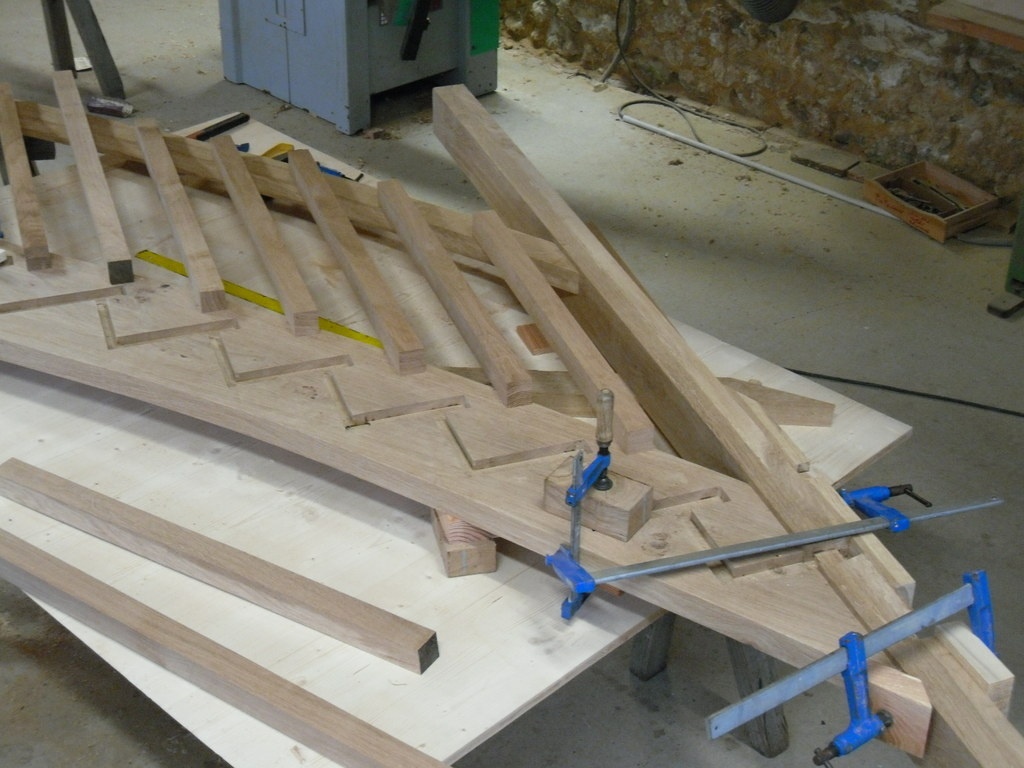

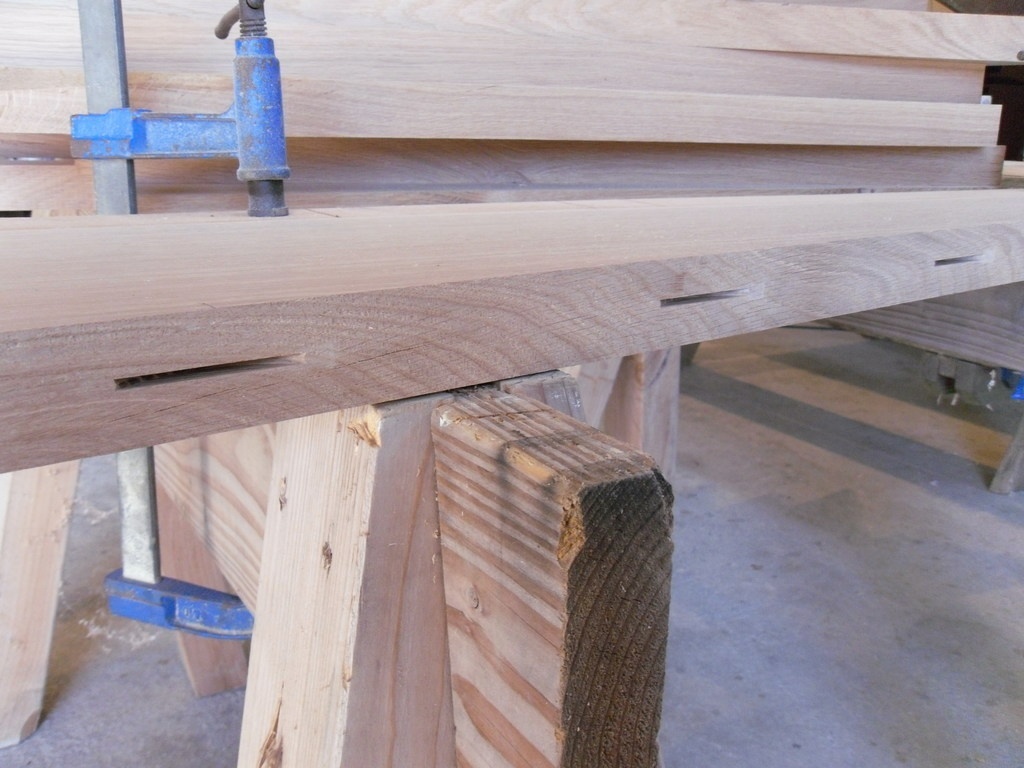

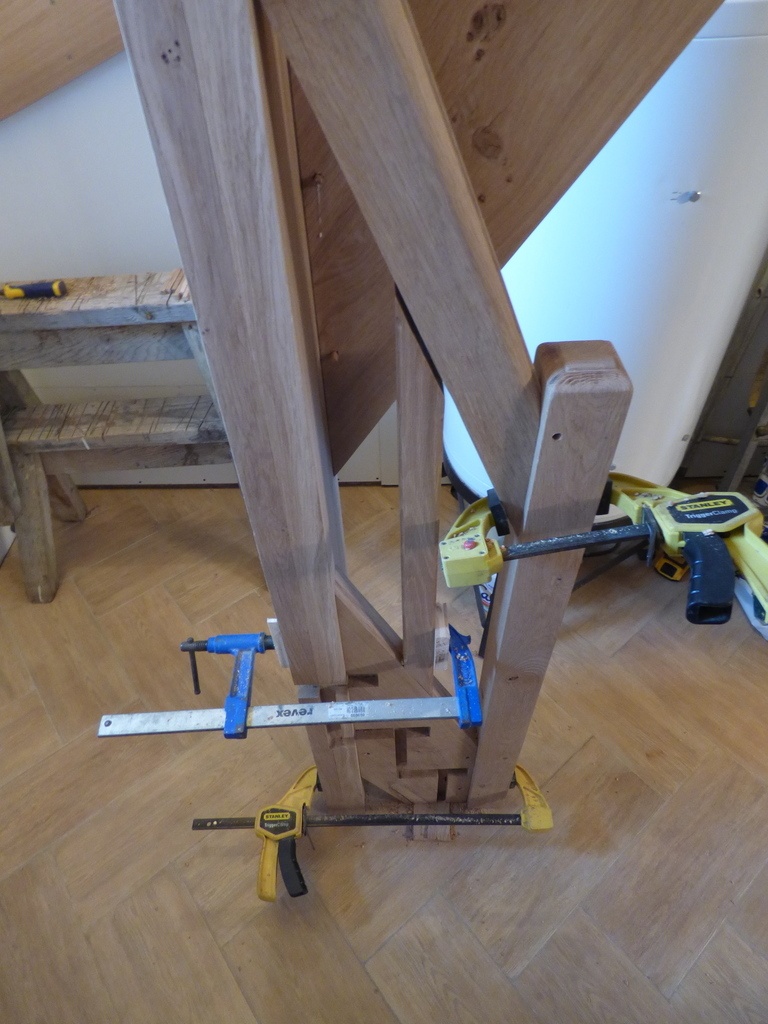

L'ensemble de l'échiffre est assemblé par Dominos. Certains sont fait maison afin que la largeur corresponde à nos besoins : 2 dominos de 10cm de large entre chaque poteau et les limons, dominos standards pour le reste.

Les balustres ont été rembarrés une fois l'échiffre assemblée à blanc. Un domino assure la fixation à chaque bout.

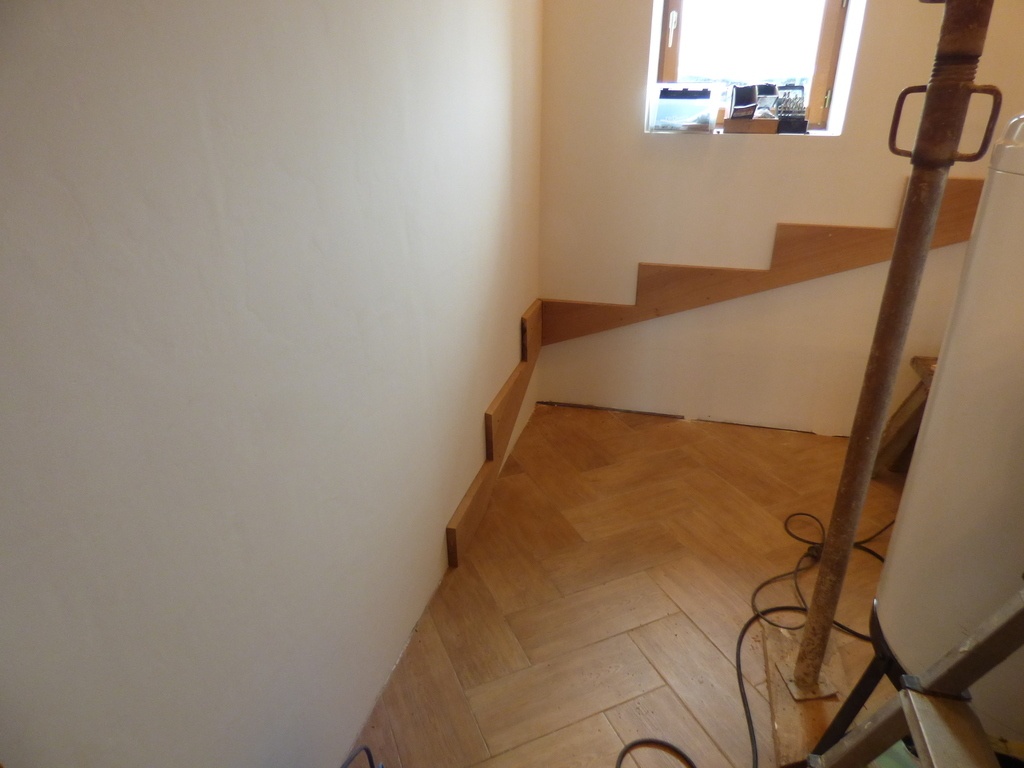

Le levage s'est plutôt bien passé. Il y avait quelques adaptations à réaliser sur place. Seule la 3ème marche a posé un problème à l'emboitement : elle devait rentrer en même temps dans le premier limon ainsi que sur 2 faces du poteau ...!

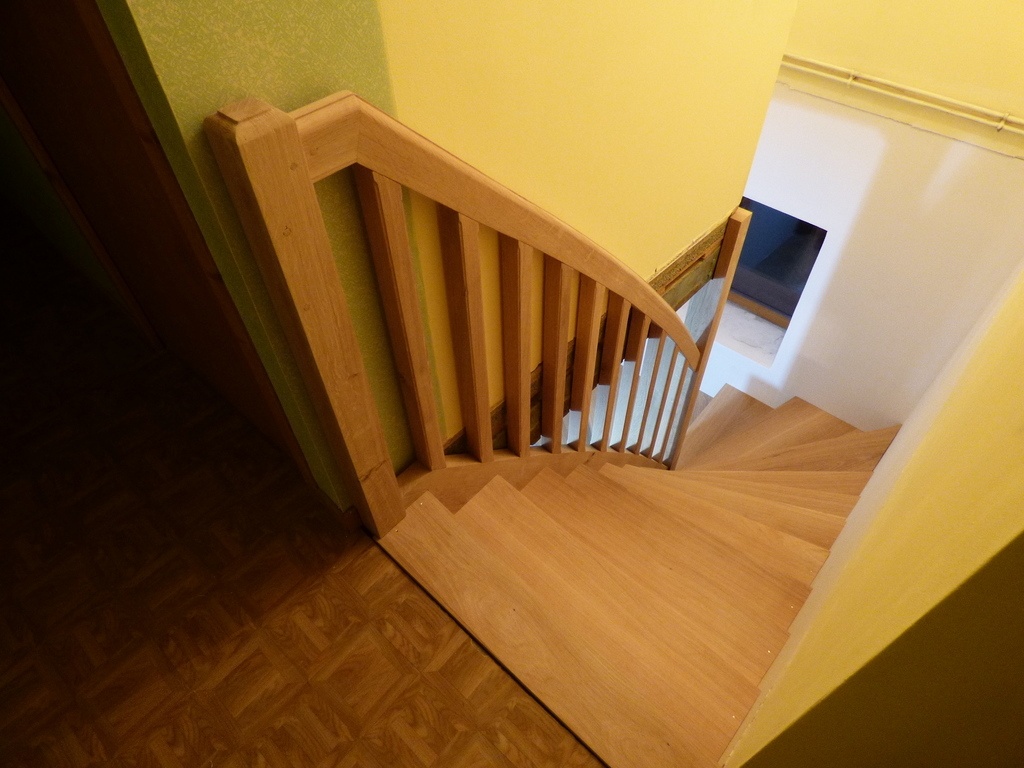

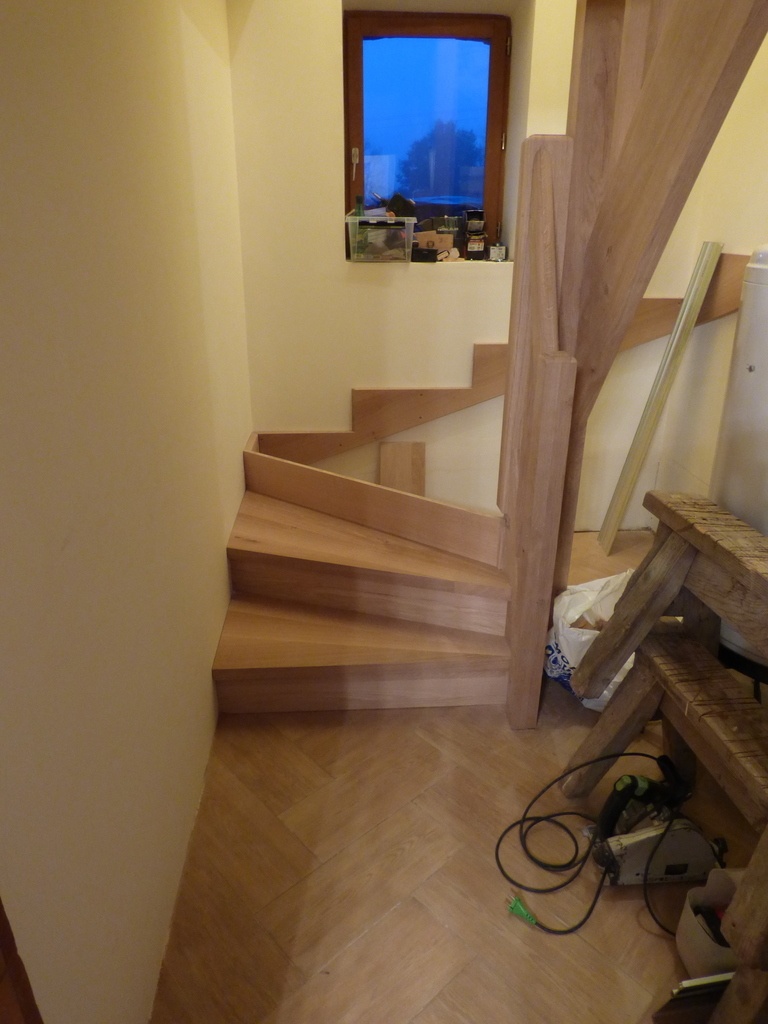

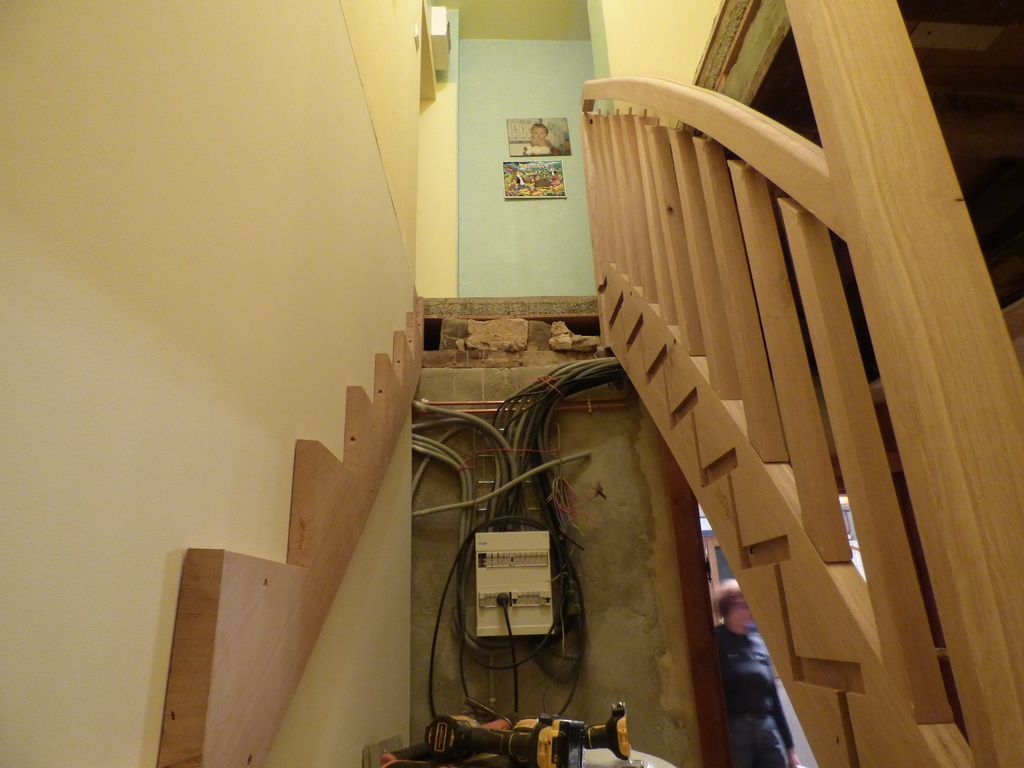

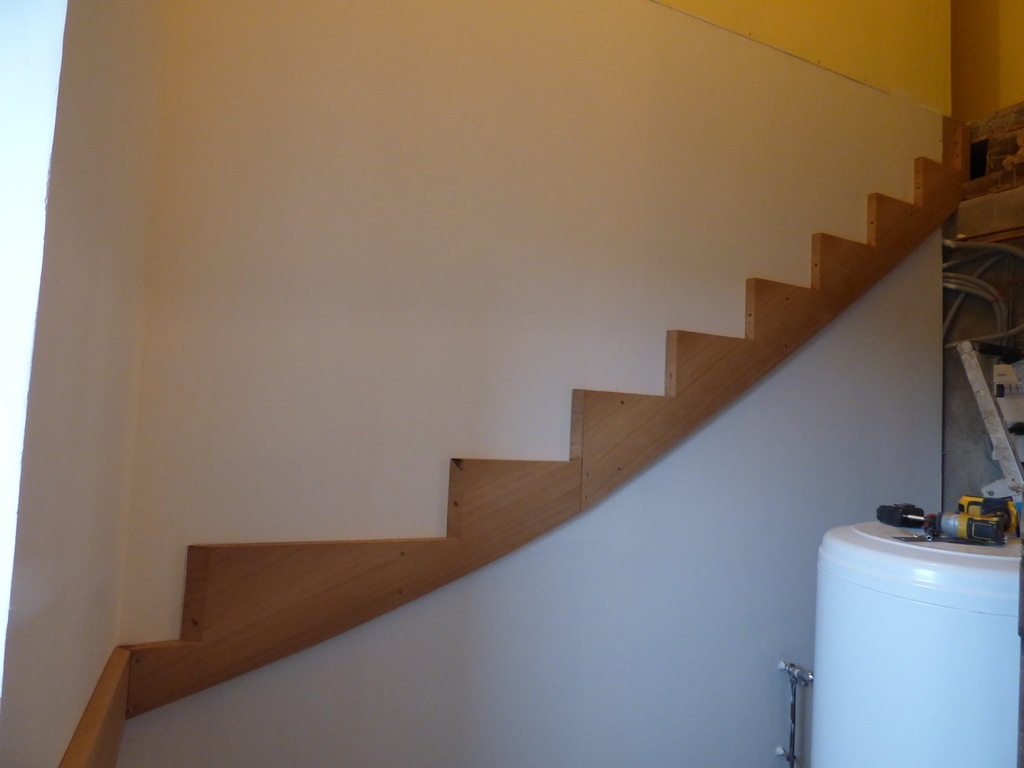

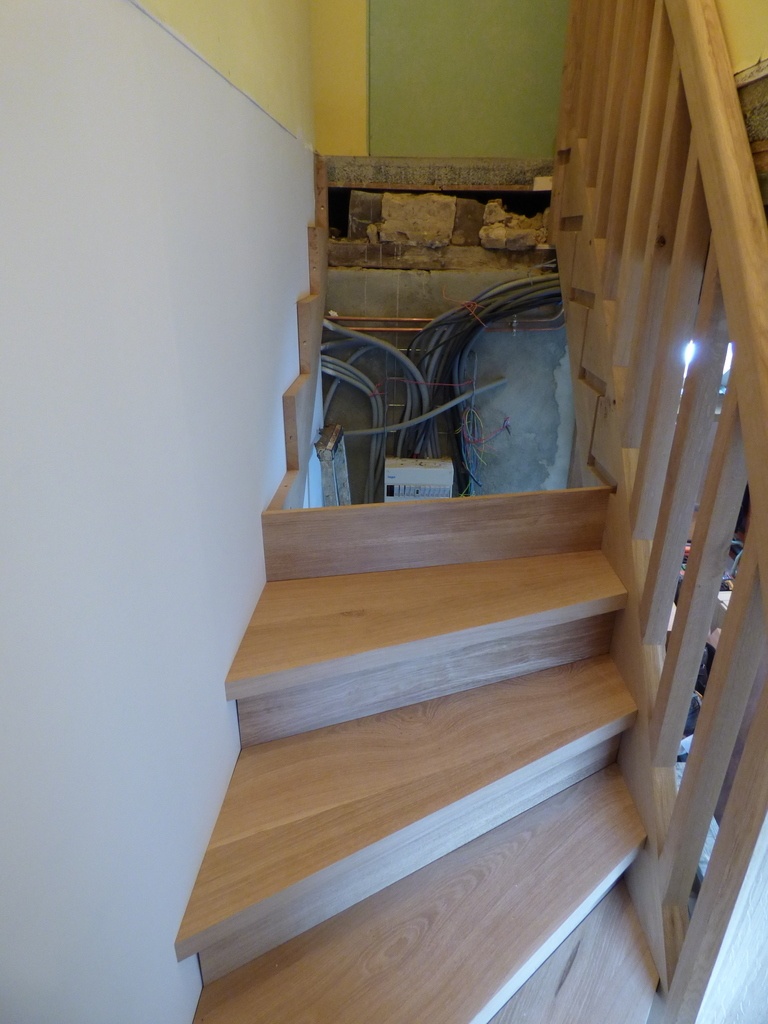

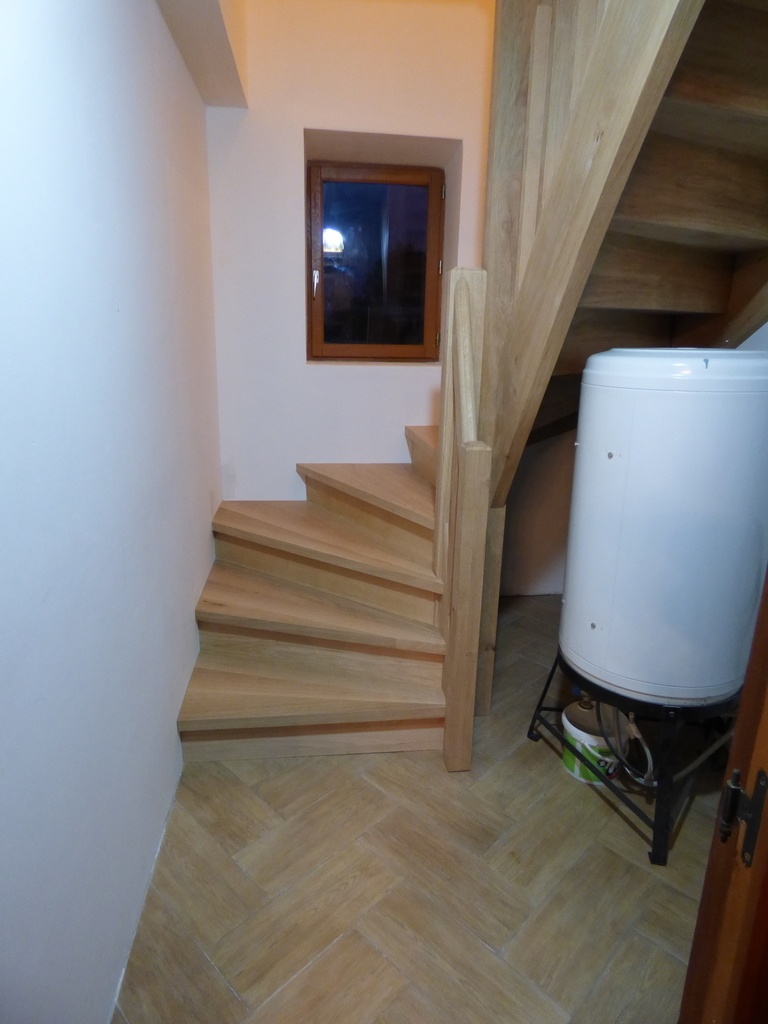

Quelques photos du levage

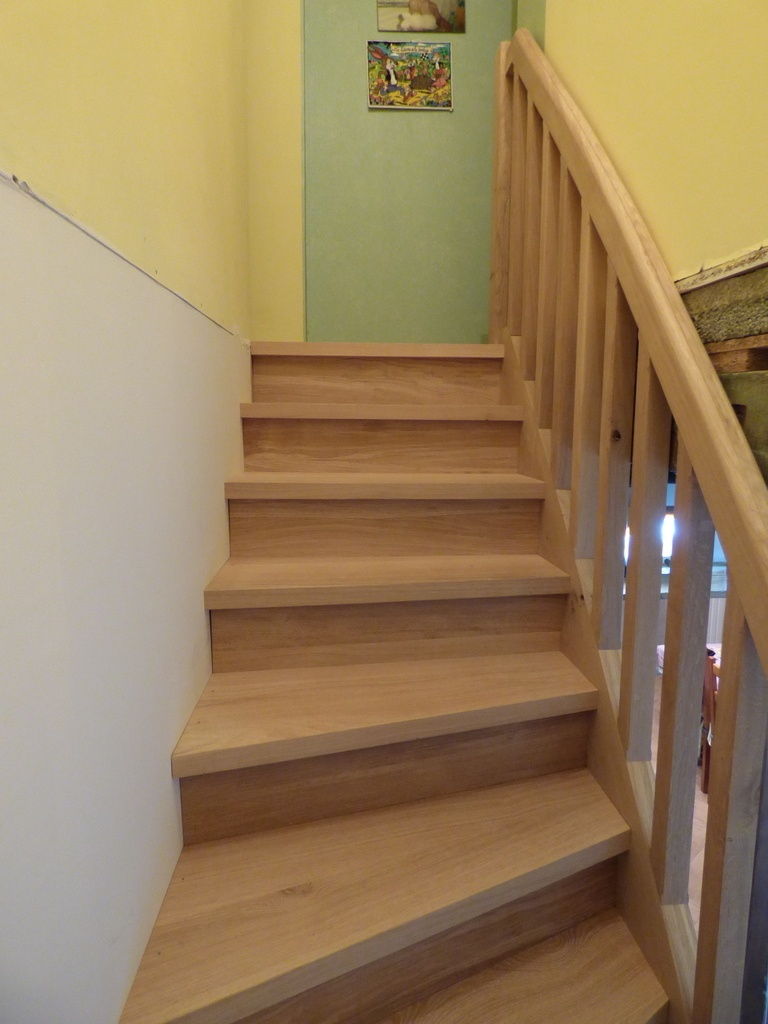

La finition sera réalisée par les clients, probablement à l'huile dure.

On en parle ici

Wil a publié la création "Escalier double quart tournant en chêne".il y a 17 jours
Vic66


Magnifique, les escaliers sont à l'honneur dernièrement 😉

kajmed


Beau travail, ajustage parfait au mur, voilà un bel escalier!

Wil


Merci @vic66 et @kajmed !

Oui, c'est vrai que c'est un peu le mois de l'escalier en ce moment !!!

Pierro


Superbe, bravo @wil !!!

sylvainlefrancomtois


y a du bois !!! il est beau , question plinthes ou pas (stylobates)??

Dommage que le châssis est si bas ,on aurais pu gagner une marche pour la pente !

je te piquerai des photos si tu est d accord pour le traité !

hubellier


C'est magnifique ! Félicitations !!!!

Wil


Merci à tous !

@sylvainlefrancomtois, qu'est ce que tu appelles le chassis ? Pas de problème pour les photos, tu peux prendre celles qui t'intéresse !

Non, il n'est pas prévu de stylobates. Sans lui, le risque c'est de marquer le placo...

sylvainlefrancomtois


la petite fenêtre (un vantail = châssis)

niconathy


Splendide! 👍👍👍
J'ai 3 questions
Collage des marchés en rayonnant, y a t il un avantage? Le rendu est superbe.
La 3eme marche, effectivement pas simple à mettre en place, je suppose que tu as dû tricher, comment?
Les marches rentrent dans le limon côté rambarde, et repose sur celui d'en face, comment sont elles fixées dessus?

Wil


Ah ok @sylvainlefrancomtois, je croyais que tu parlais d'une pièce de l'escalier !!! J'étais à côté de la plaque !

Merci @niconathy. Le collage est rayonnant pour rester au maximum dans le sens du fil à l'avant et à l'arrière de la marche. C'est meilleur en résistance. Pour ne pas perdre trop de bois au débit, je n'ai pas respecté la règle à 100% sur toutes les marches. Et puis aussi c'est plus joli je trouve.

Pour la 3ème marche, on a gratté le placo et ensuite on l'a forcé. Et après j'ai remis un peu d'enduit pour reboucher tout ça. Mais je pense qu'il faut anticiper ce genre de problème lors de la conception. Pour le coup c'est l'expérience qui a manqué !

Et enfin, les marches sont simplement clouées avec de la pointe tête homme sur la crémaillère.

Didier


Bravo,
C'est vrai que cela change de niveau en ce moment ;)
Tu as bien fait de te ranger des voitures.

Wil


Merci @didier !

niconathy


Merci @wil pour ton éclairage. 💡

jeanco77


Un bel ouvrage, je rejoints le camarades et je dis bravo.

herminator

Bravo! Très joli!

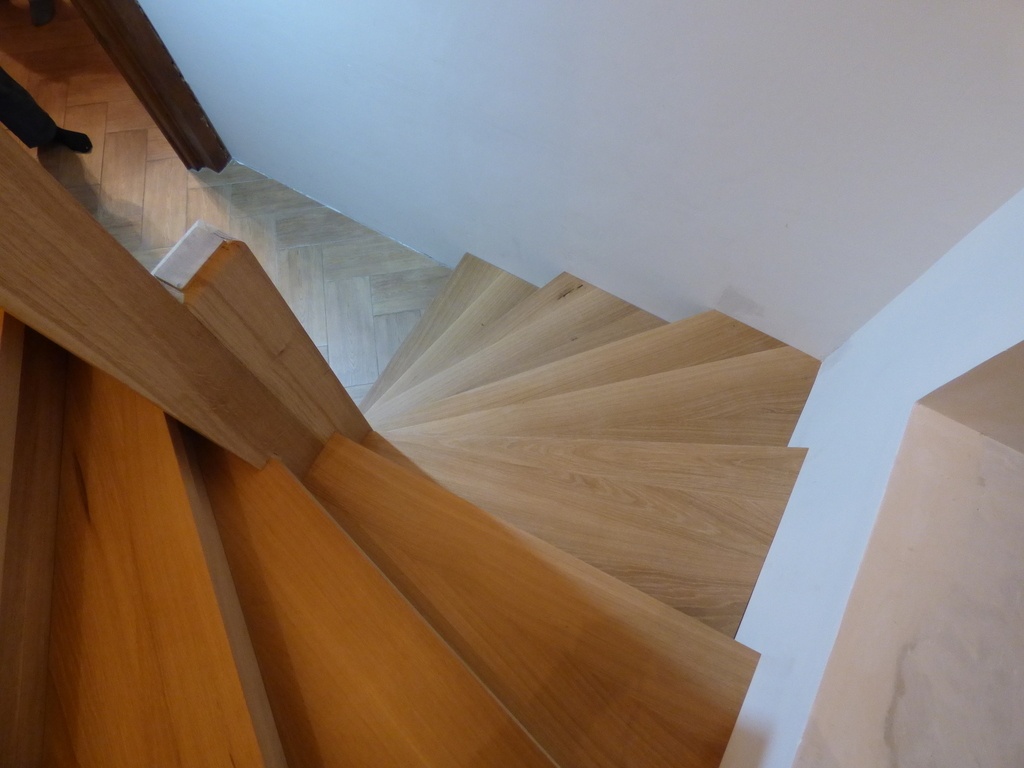

Les marches en queues de billard ça change tout vu du haut. Je le fais systématiquement moi aussi. Le petit soucis c'est juste pour le collage. Des fois les morceaux glissent et se décalent vers le coté mur des marches.

Petit truc que je ne fais pas comme toi: une languette bâtarde sur les contre-marches (au lieu d'une pleine rainure). Ca permet de caler sur l’arase derrière une marche qui grincerait.

Encore chapeau!!

sylvainlefrancomtois


hello pour éviter les grincements , il faut mettre l escalier en tension par les contremarches !! j expliquerai dans le traité le principe et la mise en oeuvre

niconathy


@sylvainlefrancomtois , je suis preneur...

Wil


Merci Herminator et @jeanco77.

C'est vrai que le collage des marches a tendance à glisser, surtout que j'avais voulu le faire 2 par 2, c'était la cata ! Une par une ça l'a bien fait.

Je ne comprend pas trop le coup de la languette bâtarde, est-ce que tu pourras nous faire un petit croquis ? Je suis preneur, parce que justement...il grince !

ecto1


Bon, tout à était dis, alors juste bravo.

herminator

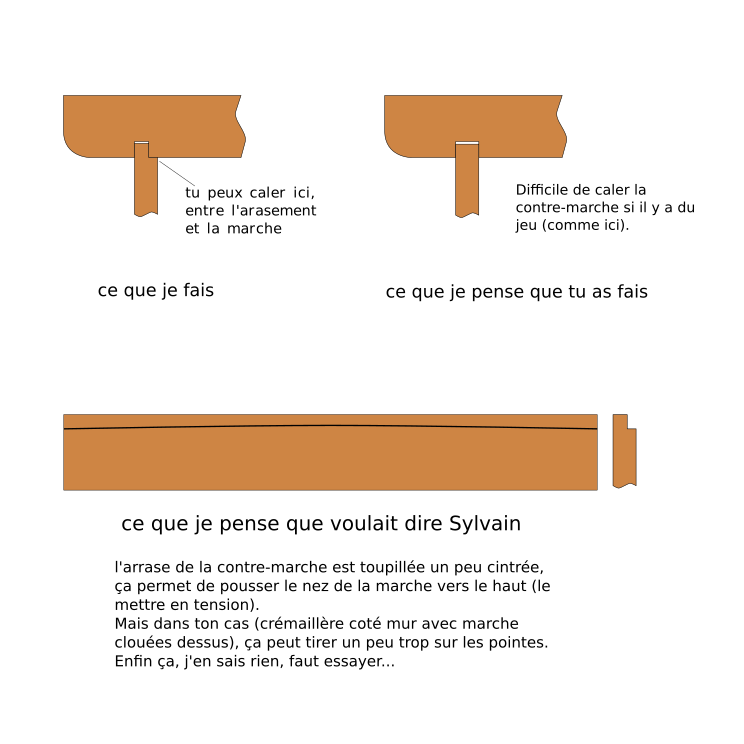

Voilà un petit schéma d'explications de ce que je voulais te dire Wil. J'espère qu'il sera assez clair pour tous.

sylvainlefrancomtois


c est plus simple que cela ,mais il y a de l idée .. alors qui vas trouver ?

Wil


Merci Herminator ! J'ai en effet fait comme le schéma de droite.

Mettre l'escalier en tension, j'ai déjà vu ça, mais je ne sais plus où. Faut que je ressorte mes cours !

zag89

c'est très beau
le secret est-il dans les projections trois axes à l'échelle 1 car il faut compter avec la verticalité des murs ???
J'ai fait un simple quart tournant dans les années 85 je me souviens des soucis que j'avais eus à l'époque c'est pourquoi je suis très admiratif sur le résultat.

Wil


Merci @zag89. Pour gérer les différents défauts des murs, j'ai taillé toutes les marchés avec une sur-cote de 3 cm côté crémaillère. Et ensuite sur place j'ai repris les cotes réelles.
