Escalier quart de cercle en lamellé-collé

par kajmed

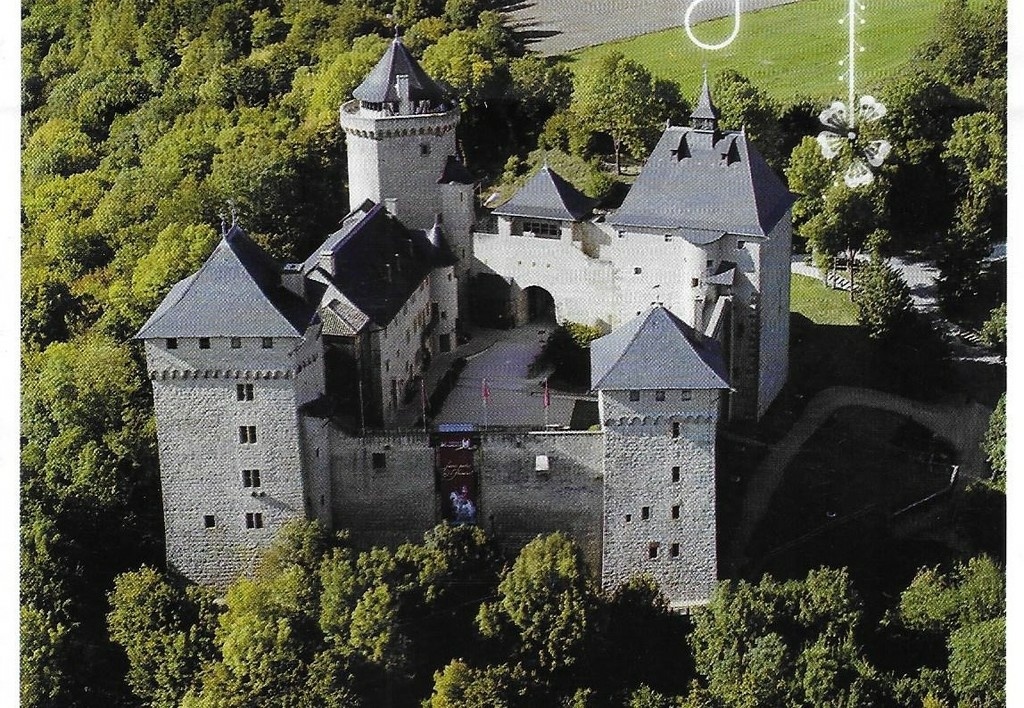

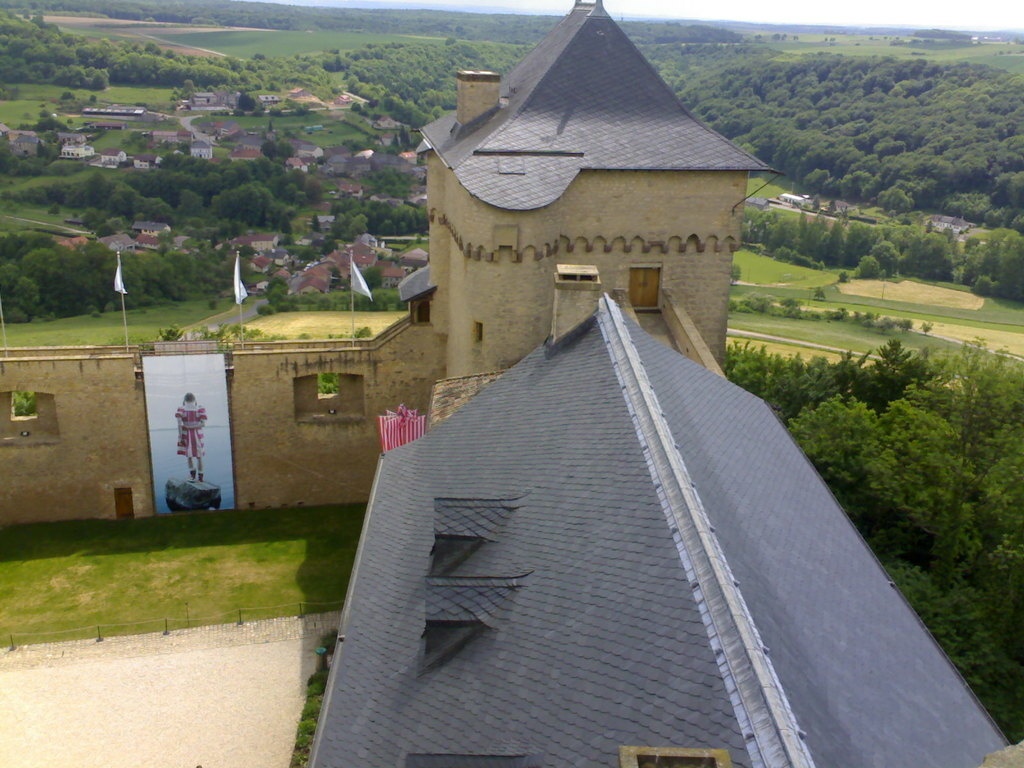

Rénovation du château de Malbrouck.

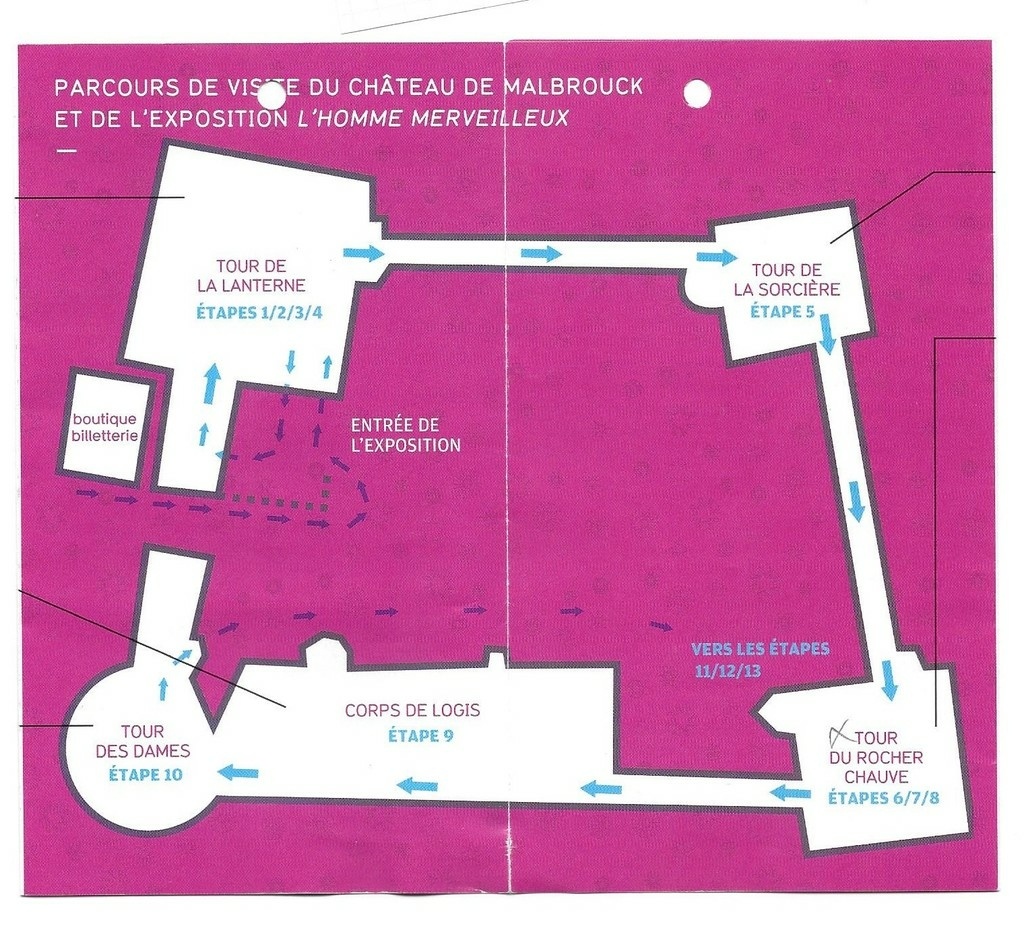

Tour du rocher chauve.
Escalier quart de cercle en lamellé collé.
Nous sommes en 1994.
L'entreprise qui n’emploie alors décroche ce chantier d'ampleur.
Cette entreprise est spécialisée en escaliers.
Ici je m'occupe principalement des escaliers spéciaux,des parties courbes (traçage et exécution.)
Pour ce chantier la conception est définie de façon précise: formes, dimensions, sections, essences.
Descriptif:

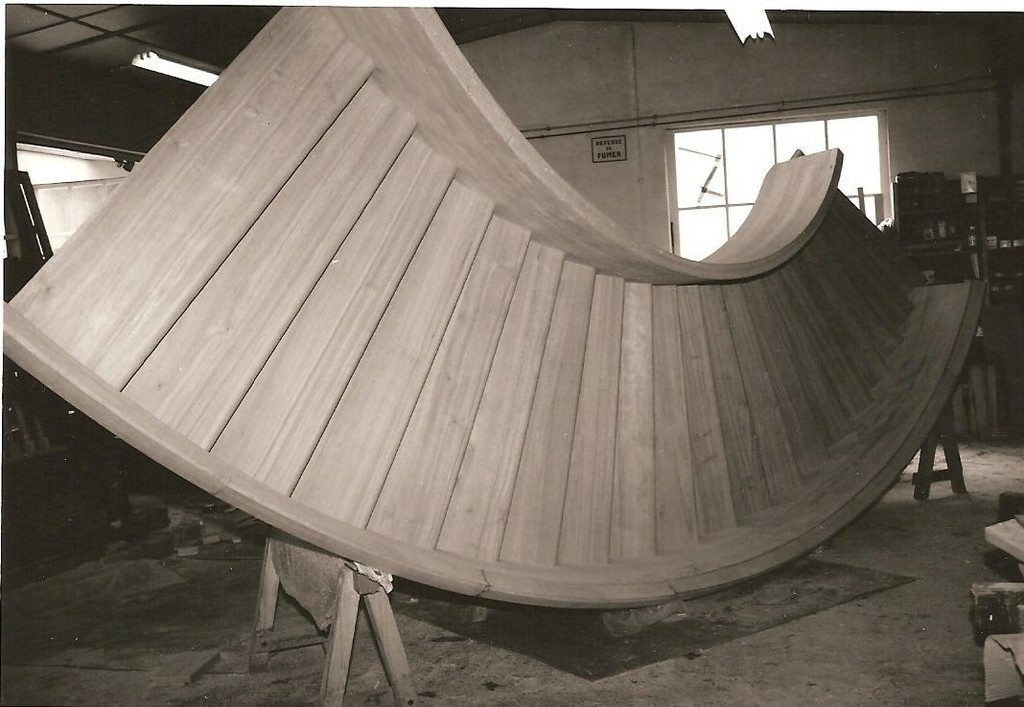

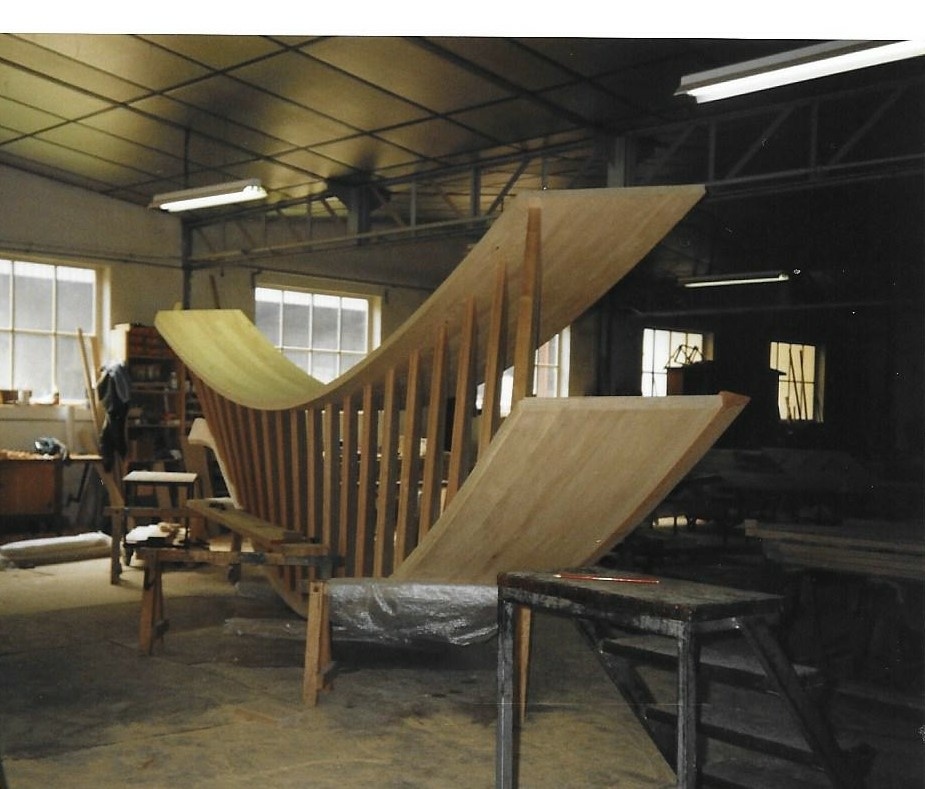

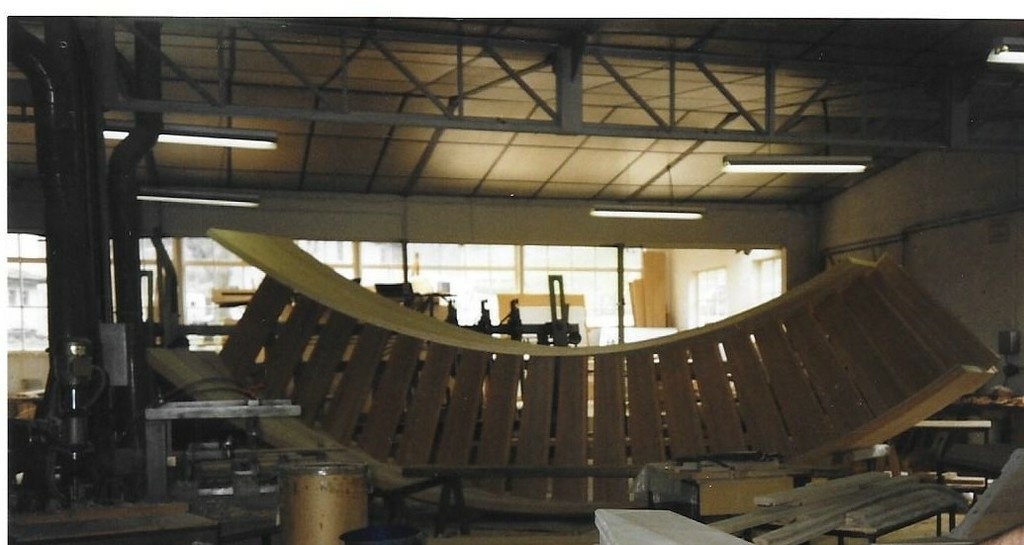

Escalier en quart de cercle
Section des limons garde-corps imposée
Les faces des limons doivent laisser apparentes des bandes de 70 mm (couramment les largeurs sont aléatoires.)
Les deux limons sont de même largeur en sapin, coiffés d'un profil triangulaire en doussié massif
Les mains courantes métalliques seront fabriquées par une autre entreprise.
La pose sur chantier ne fait pas partie du devis. Je ne sais pas quels moyens de fixations ont été utilisés.

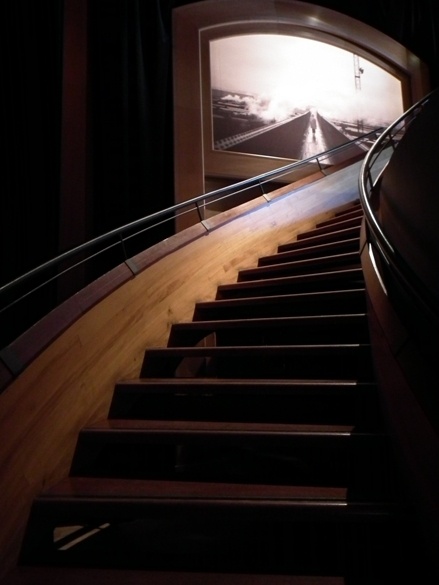

La photo de l'escalier provient du blog de Denis Algrange.
La photo au dessus de l'escalier est de Robert Doisneau exposée lors d'une manifestation lui étant consacrée.

Mis à jour

Contenus associés

On en parle ici

kajmed a publié la création "Escalier quart de cercle en lamellé-collé".il y a 12 jours
sylvainlefrancomtois


sacré beau boulot !!!!! bravo pour sketchup tu va t éclater !

kajmed


sketchup je balbutie je me sers beaucoup de la gomme et ctrl Z

jeanco77


Excellent, Les gars qui l'on posé on du avoir une petite suée pour le mettre en place. Le pas à pas en super bien fait aussi.
Merci.

Zeloko


Sacré boulot ! Le tout est arrivé entier sur le chantier ?
Parce que ça doit commencé à peser tout ça !
Pas trop frustrant de pas participer à la pose ?

kajmed


@zeloko l’escalier est parti démonté sur un semi remorque, je n'ai pas eu de nouvelles négatives donc tout a du être correct. Pour le poids je me suis amusé à faire le calcul il est dans le pas à pas. Pour ce qui est de la pose vu que les fixations n'avait pas été étudiées je pense que l’architecte à du le faire pour l’équipe sur place. Et honnêtement ça m'a fait du stress en moins.
@sylvainlefrancomtois @jeanco77 @zeloko merci pour vos appréciations.

ecto1


vous faites mal les gars, z'êtes vraiment balèze.

kajmed


@ecto1 rassure toi j'ai fabriqué aussi beaucoup de quarts de rond et couvres joints. Et merci du compliment.
