Limons lamellé-collé

Limons lamellé-collé

Ce sera le pus gros escalier de tout mon parcours professionnel auquel je participerai.
La mise en œuvre a nécessité de faire coller des poutres et refendre les lamelles par une entreprise de charpente lamellé-collé.
De faire réaliser deux moules de collage par un artisan serrurier à partir de gabarits en CP.
De trouver des astuces pour l'usinage de pièces très encombrantes et lourdes que l'on ne rencontre pas habituellement en menuiserie.

Liste des articles

Mis à jour

Partager

Fabrication des lamelles, fabrication des moules

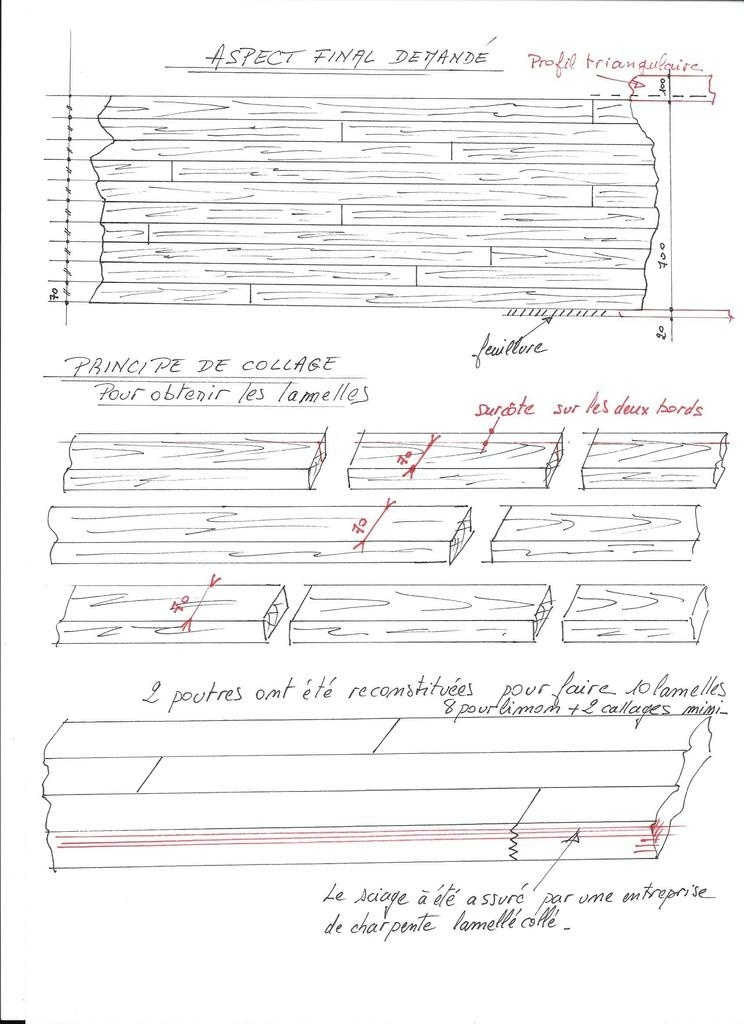

Collage des poutres en vue de la fabrication des lamelles.

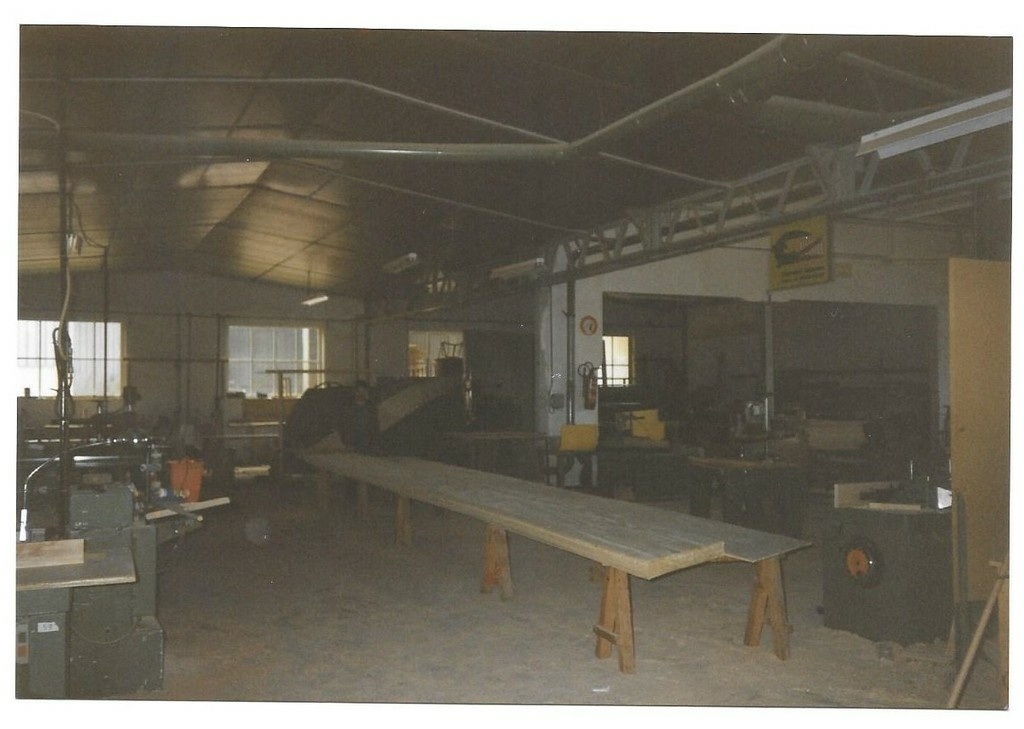

Au retour de l'entreprise de charpente les lamelles avaient une épaisseur irrégulière de 12- 13 mm pour une épaisseur finie de 10 mm.
La raboteuse n'était pas assez large.
Nous avons obtenu une épaisseur et une surface régulière à la ponceuse à bande large avec beaucoup de patience et...
de bandes de ponceuse.

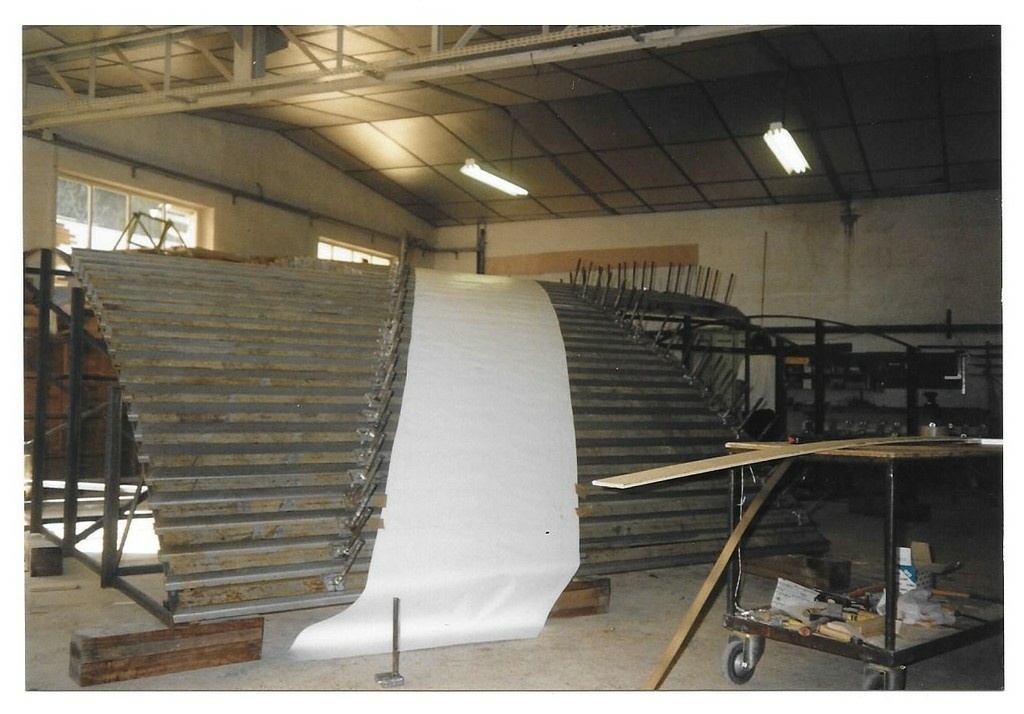

Fabrication des moules de collage

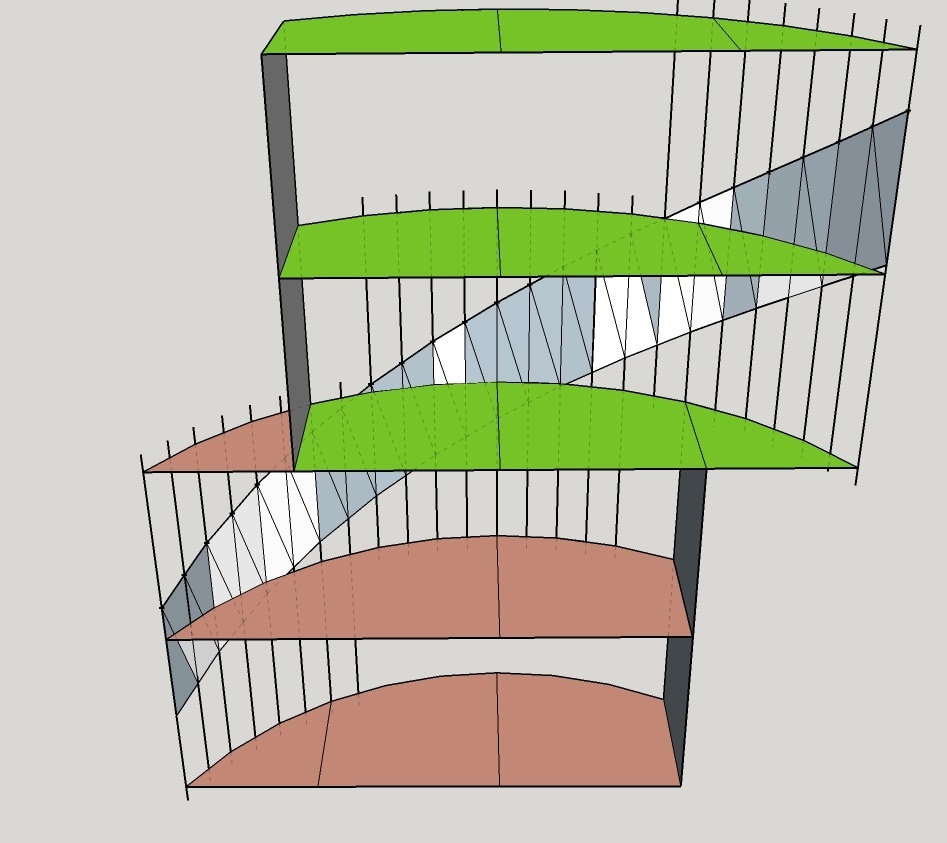

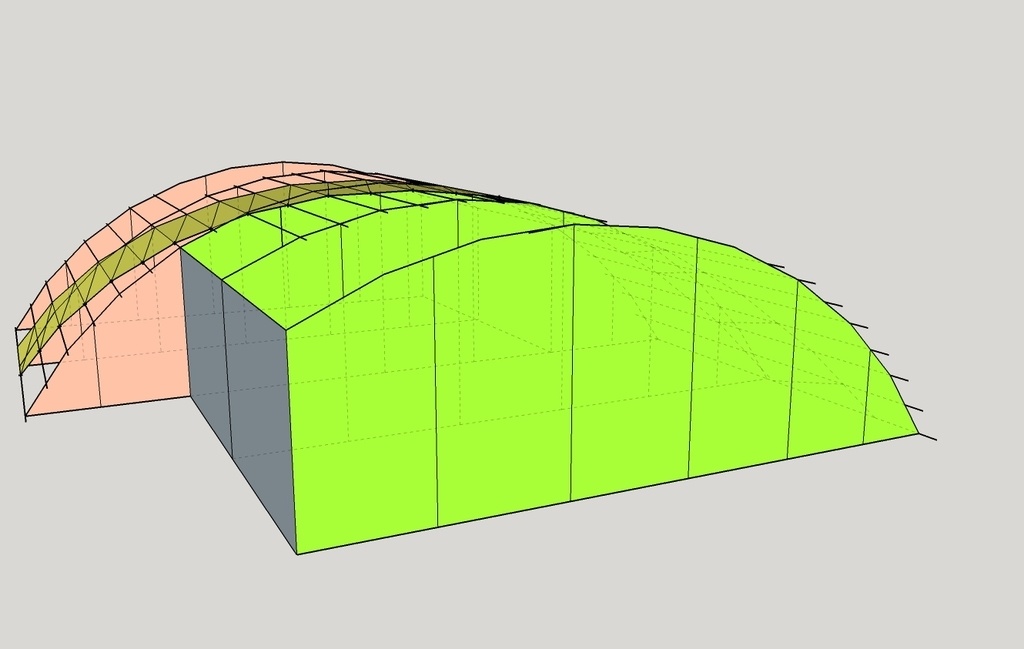

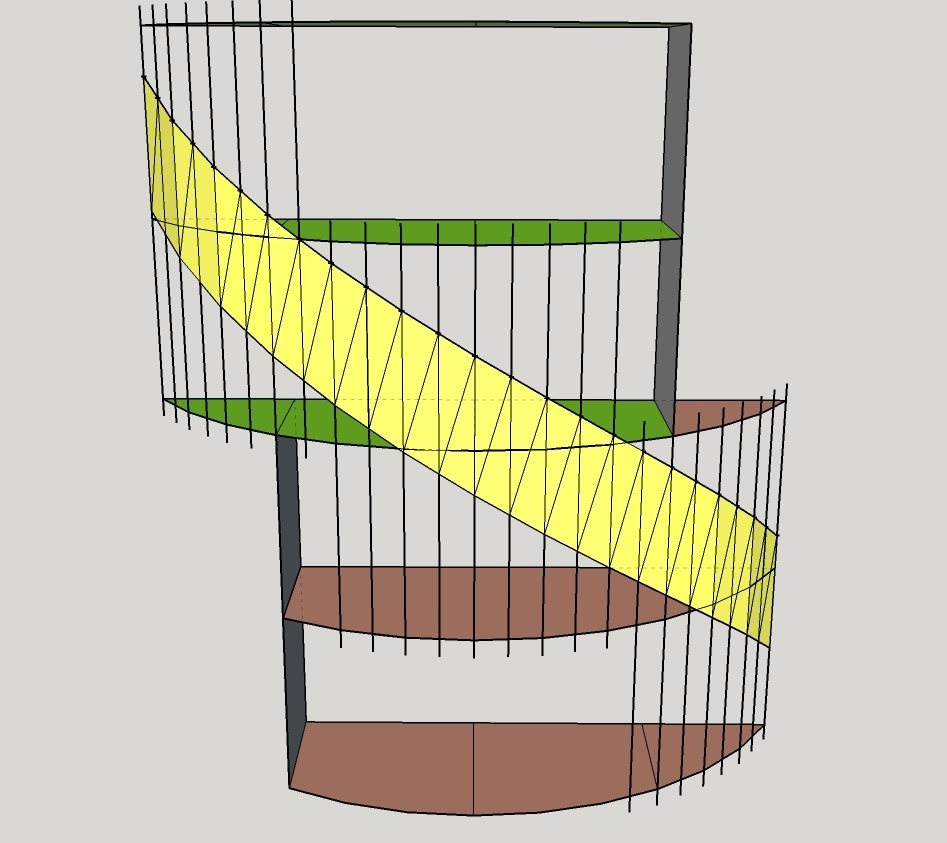

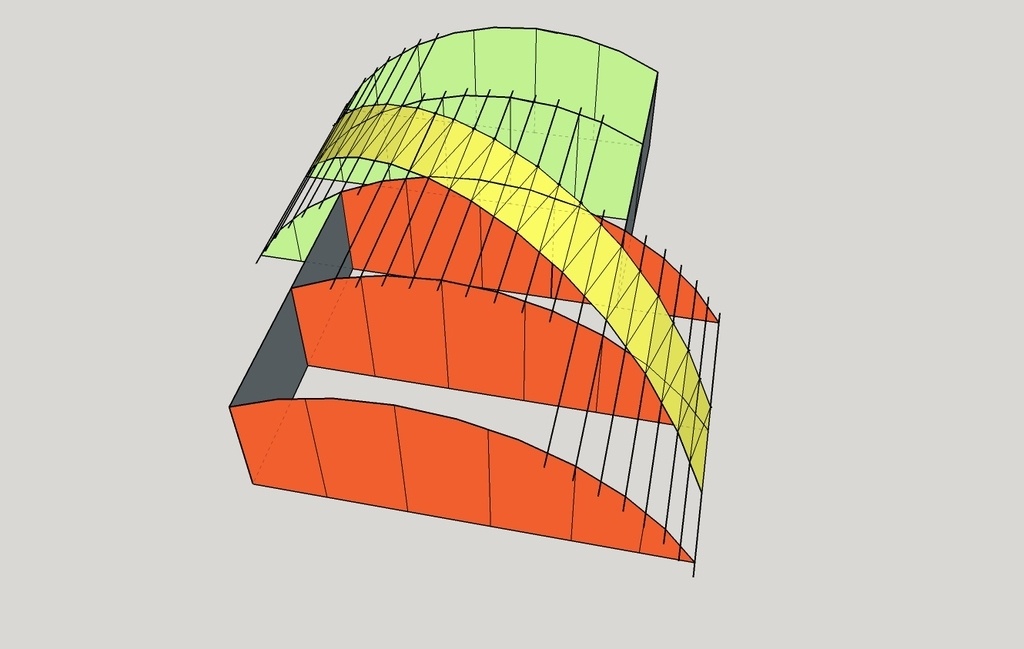

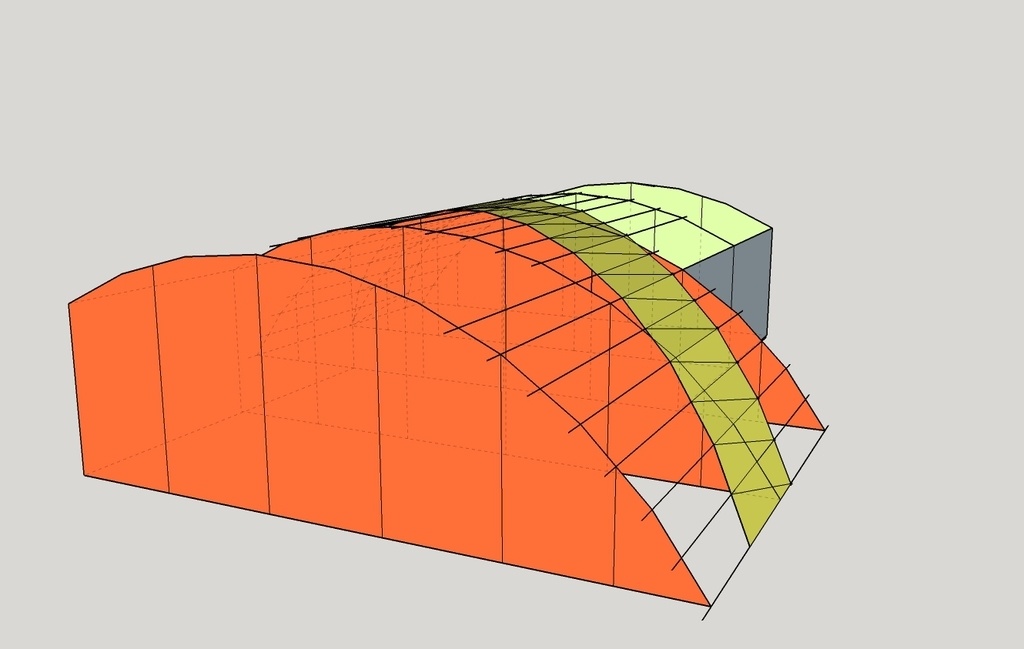

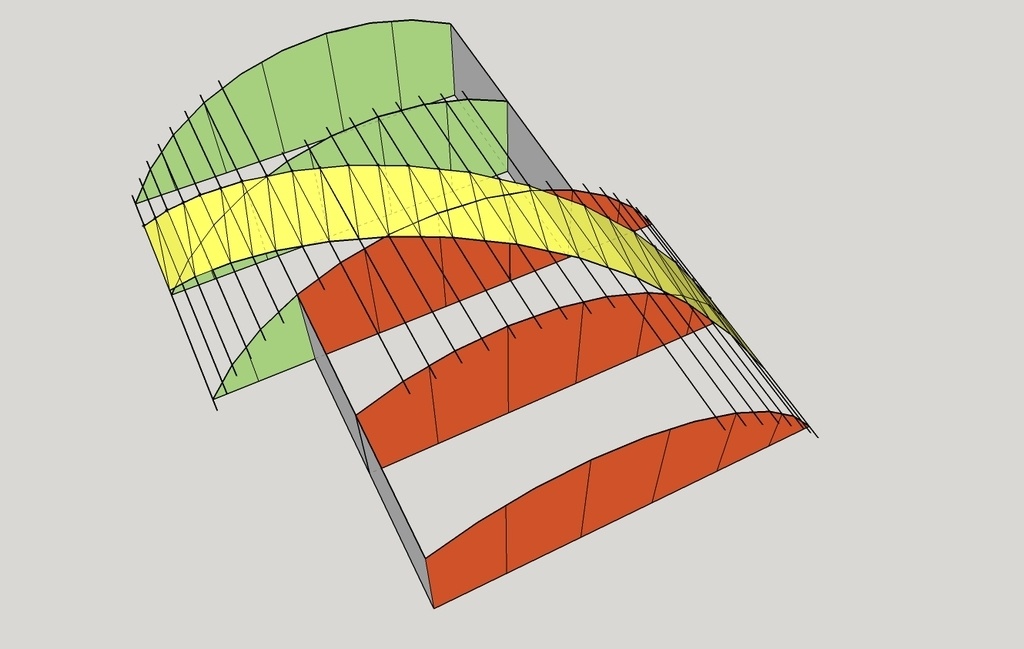

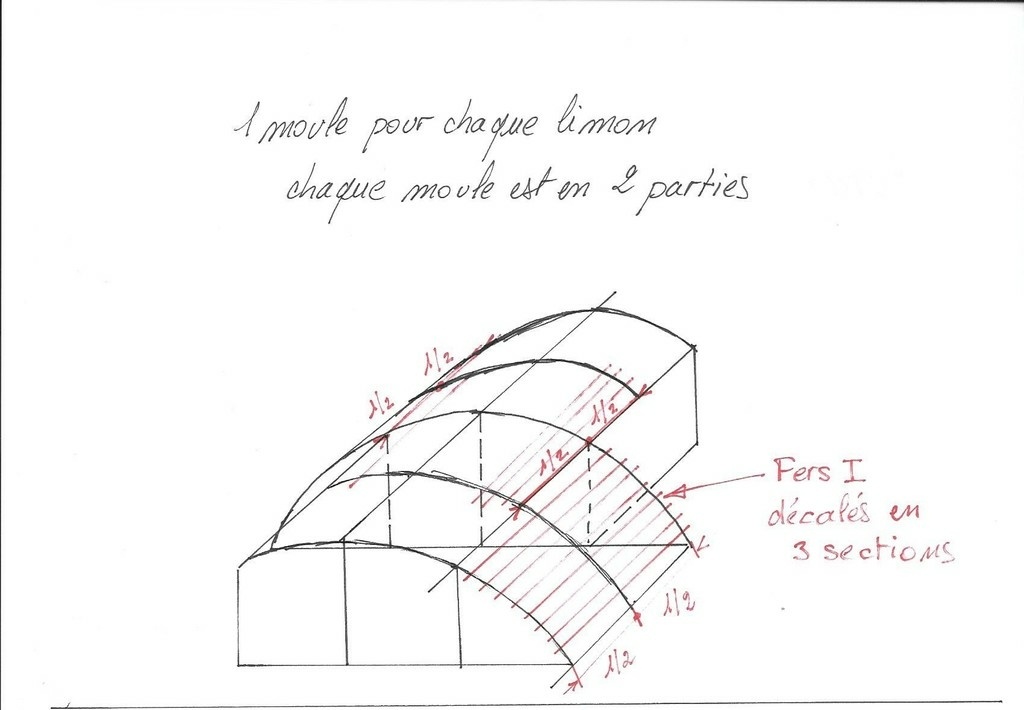

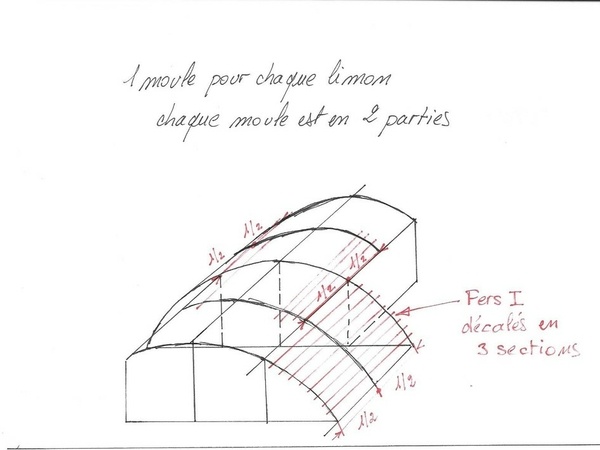

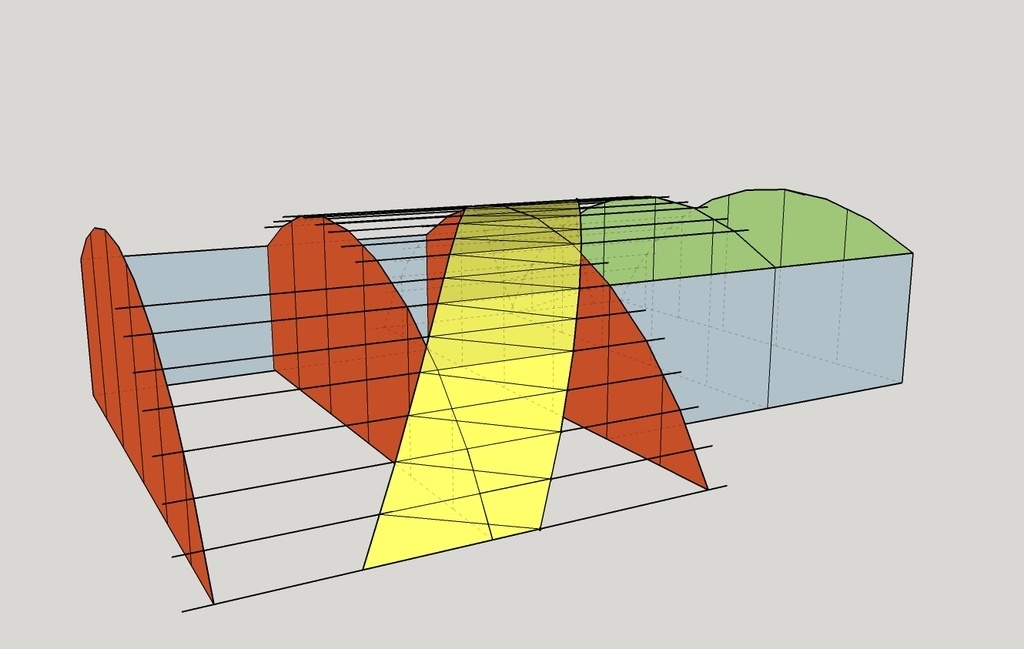

La conception des moules est étudiée en fonction des fers I et des systèmes de serrage déjà existants,
des formes en CP sont découpées pour leur fabrication.

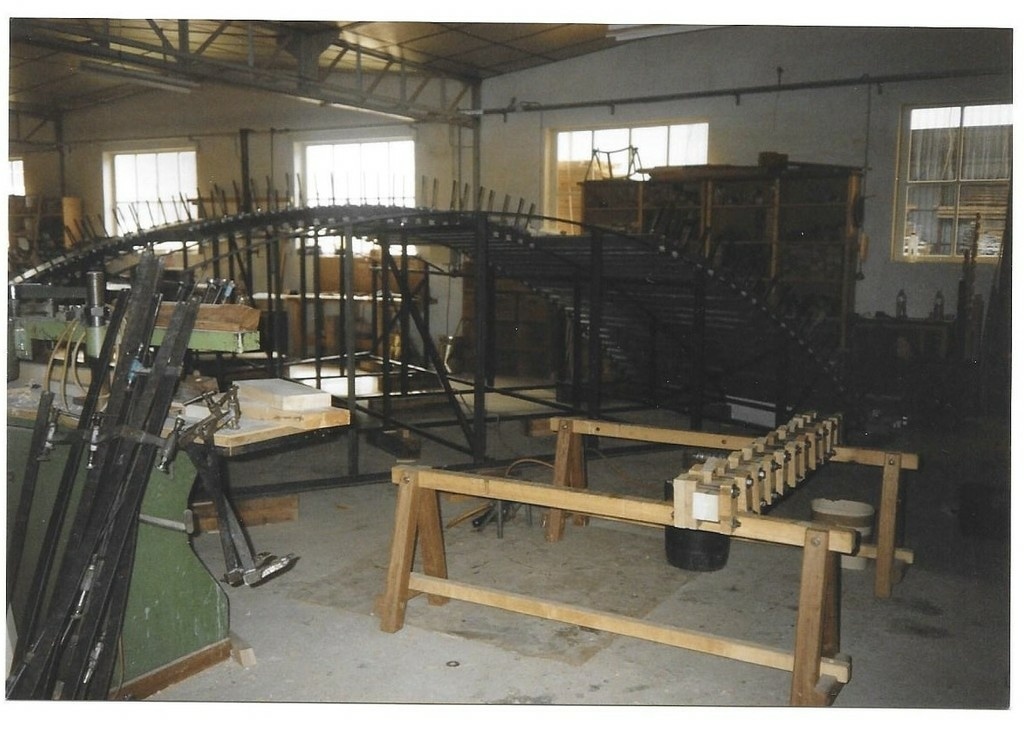

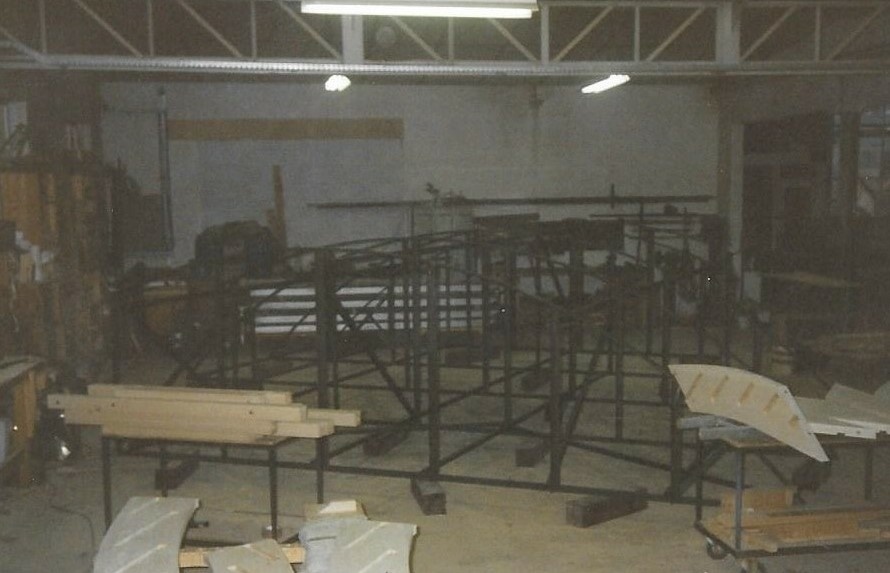

Montage des fers I sur le moule.

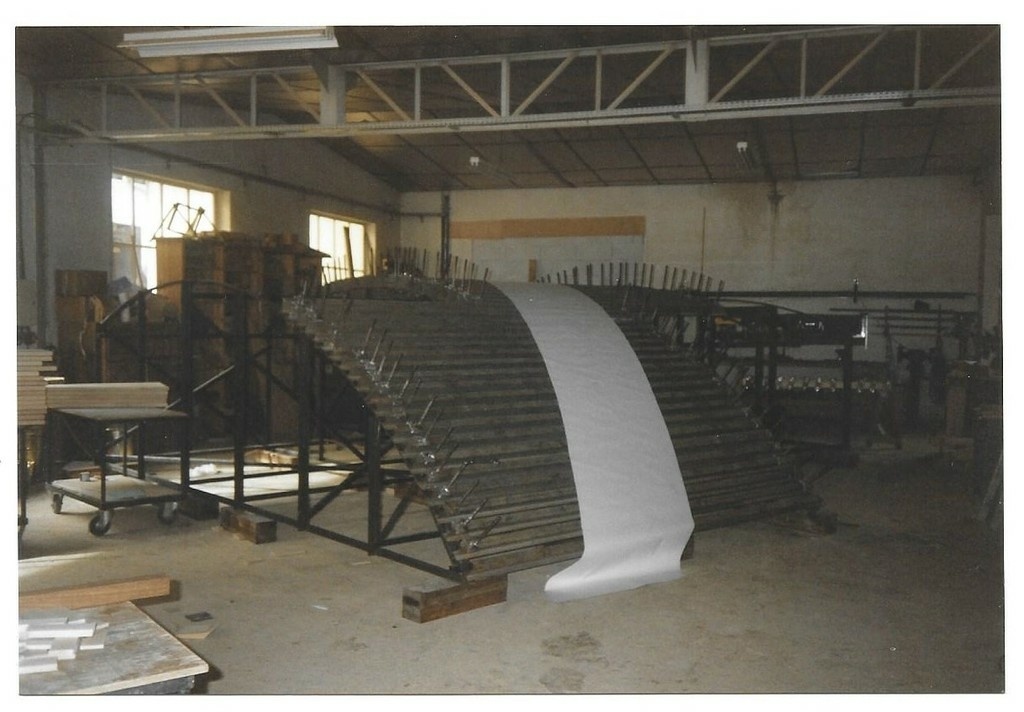

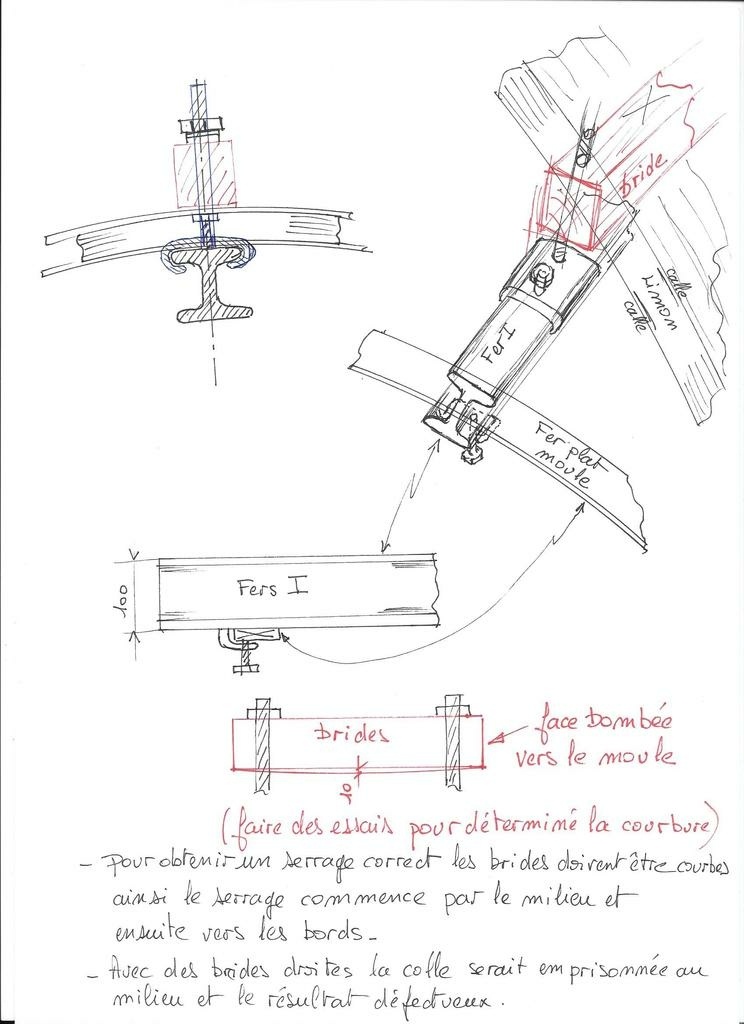

Positionnement des moyens de serrage

Positionnement avec le traçage de la pente et de la largeur des lamelles.

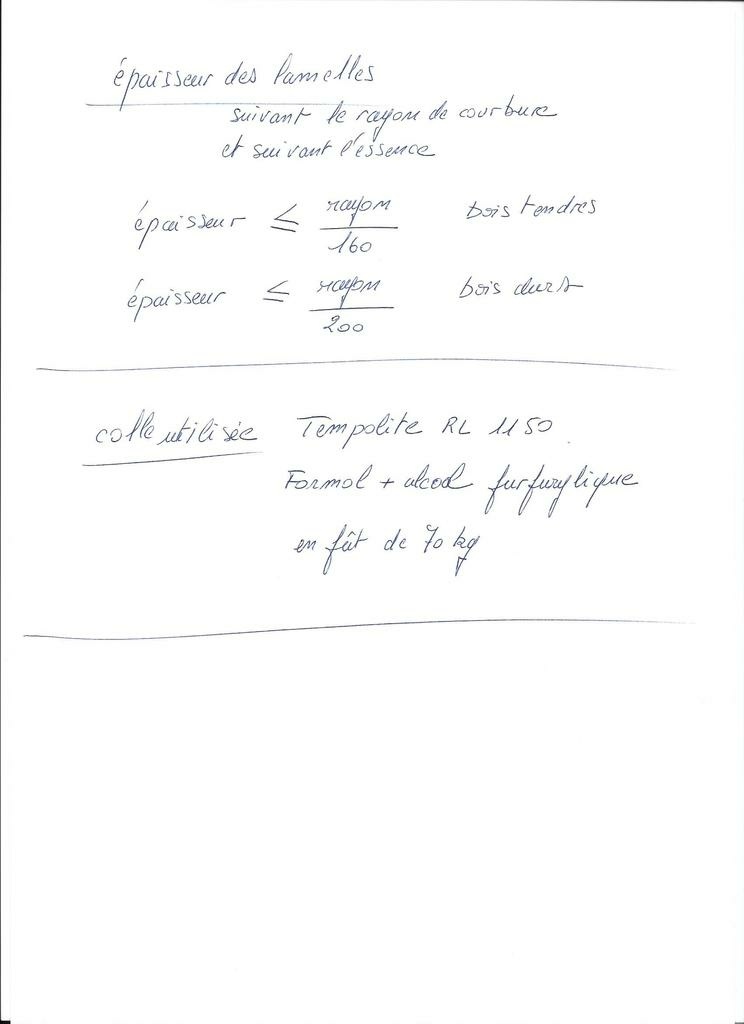

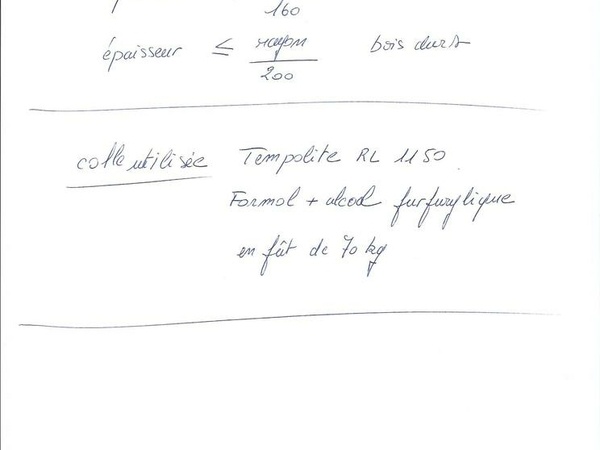

Calcul de l'épaisseur des lamelles et choix de la colle.

Publié Mis à jour

Partager

Collage du grand limon

les lamelles du grand limon font 9m50 et celles du "petit" 8m pour 76cm de large.

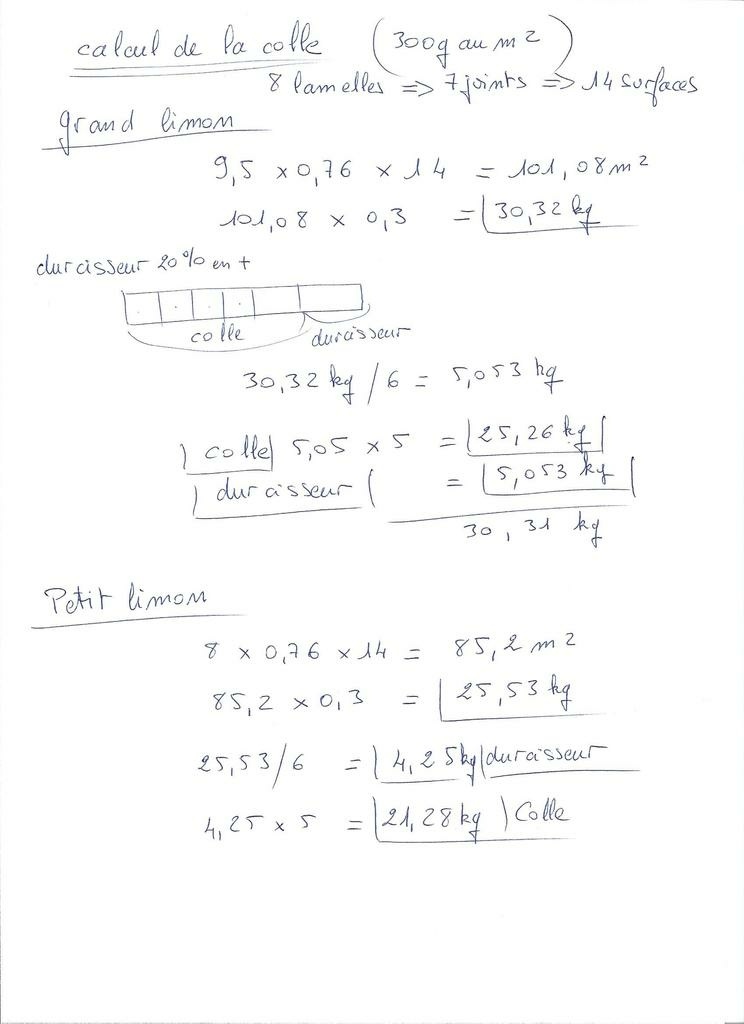

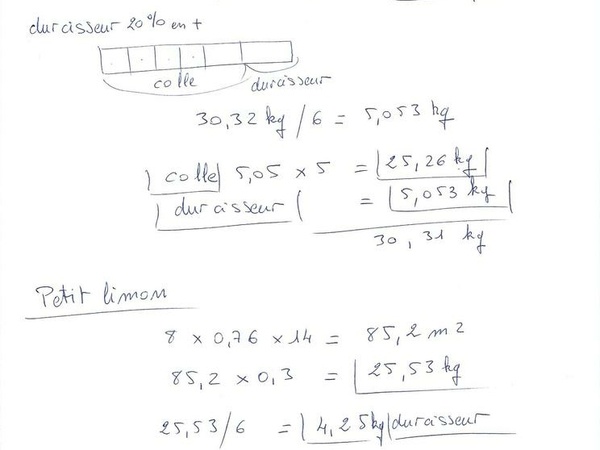

Calcul de la colle en sachant que l'on utilise 300g au m2 et 20 % de durcisseur.

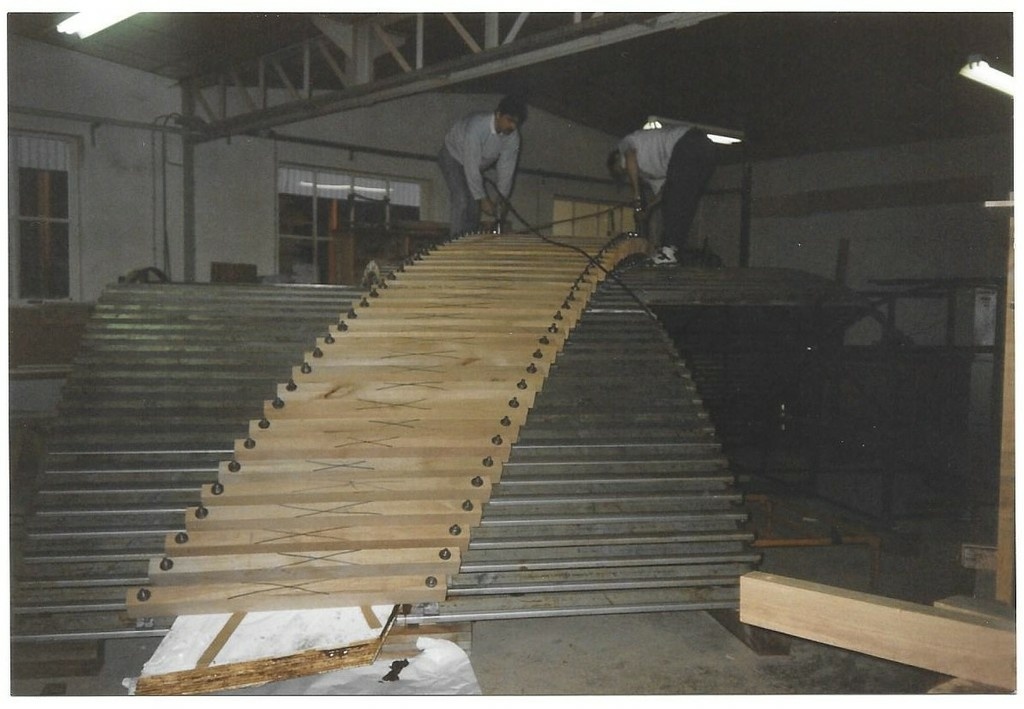

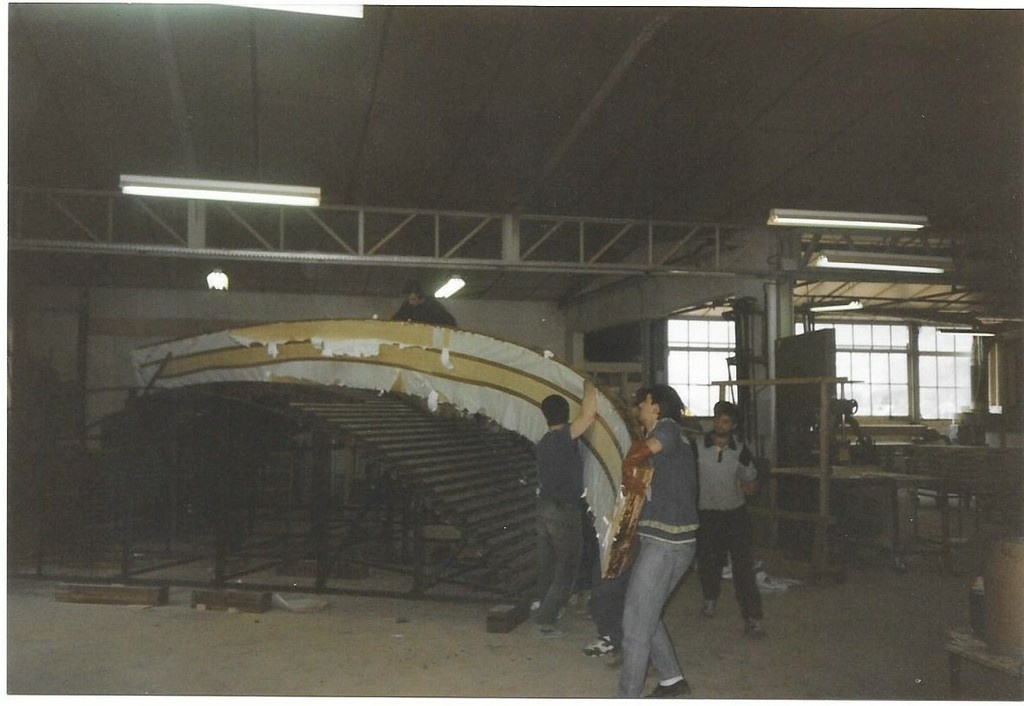

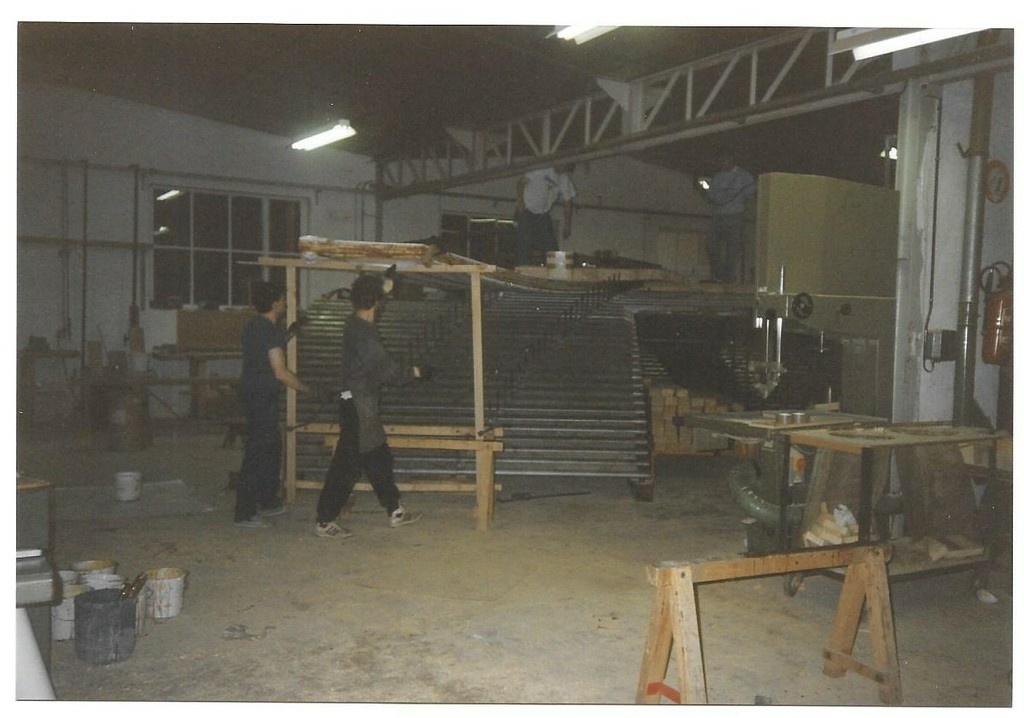

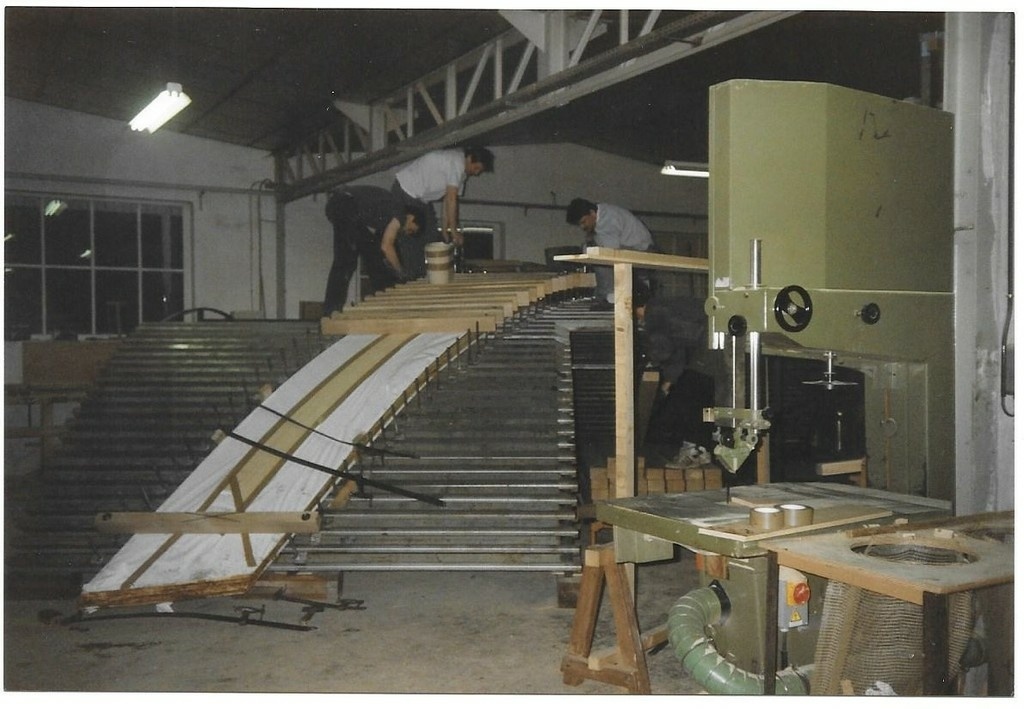

Les lamelles sont encollées deux faces et placées une à une sur le moule.
Elles sont rabattues sur la bosse.
Elles sont alignées au mieux entre elles à l'aide de serre joints, car la déformation n'est pas la même sur la lamelle extérieure que sur la lamelle intérieure.
Le serrage des brides commence par le milieu et descend de part et d'autre.

Serrage minimum de 48 h à 20° minimum.

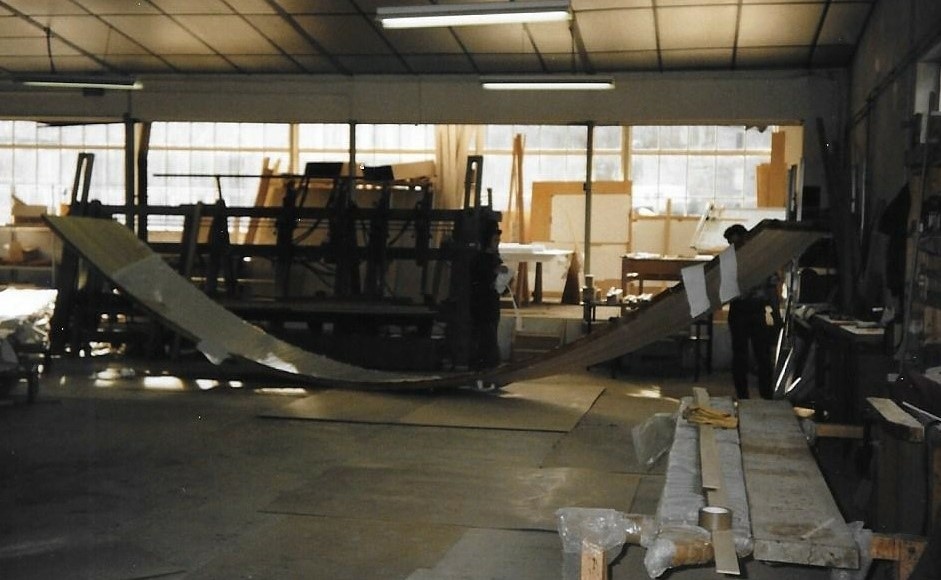

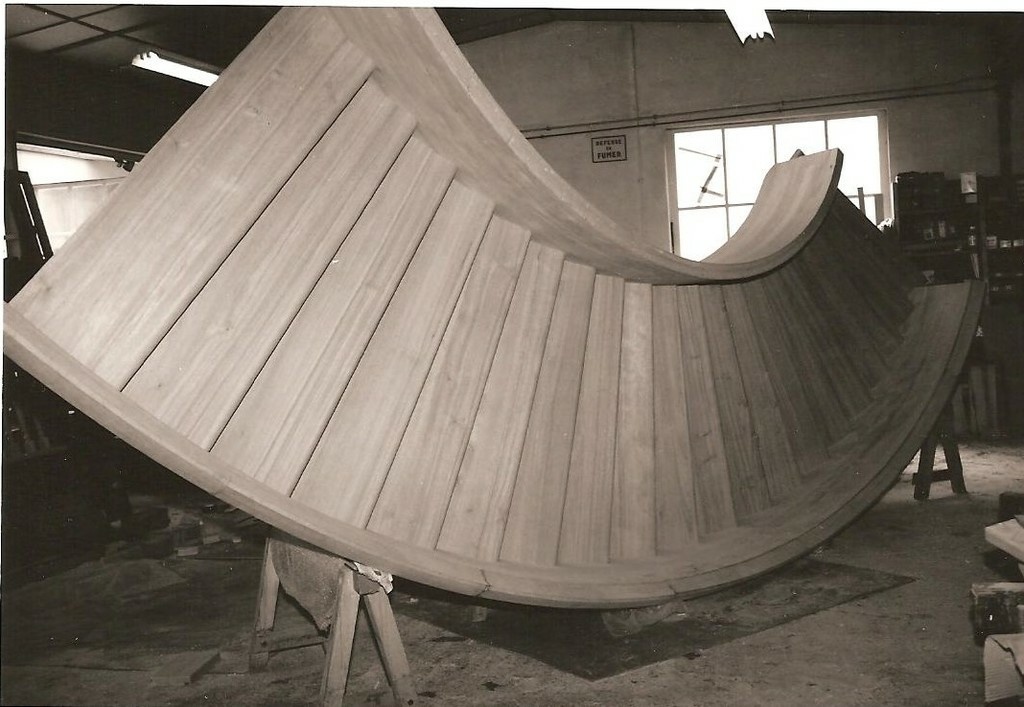

Démoulage

Publié Mis à jour

Partager

Usinage de l'escalier

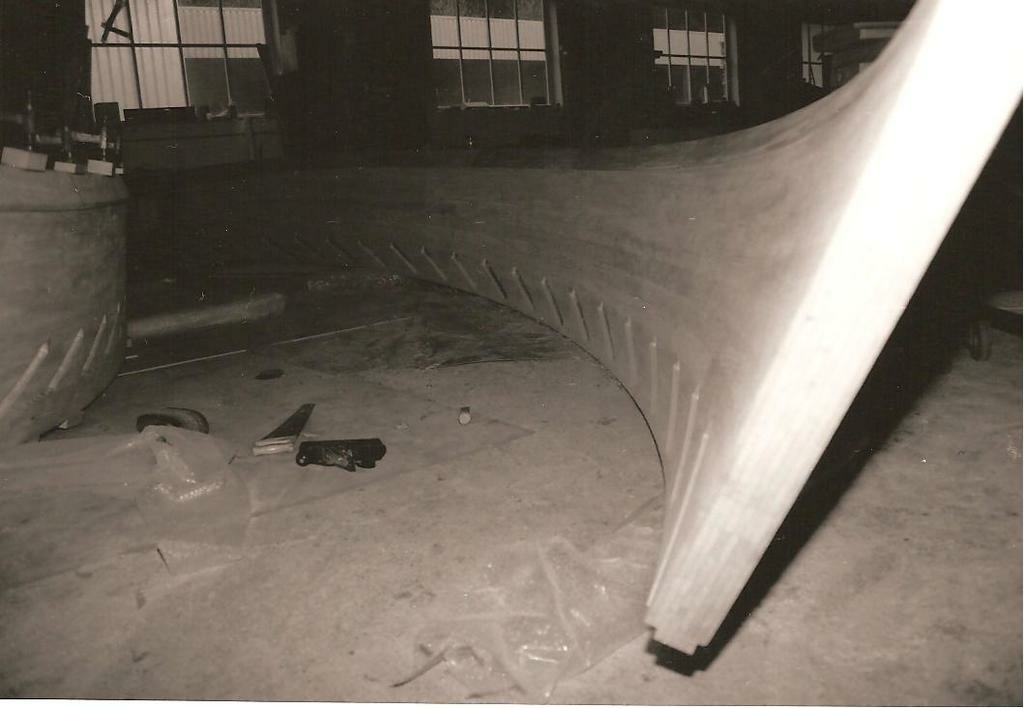

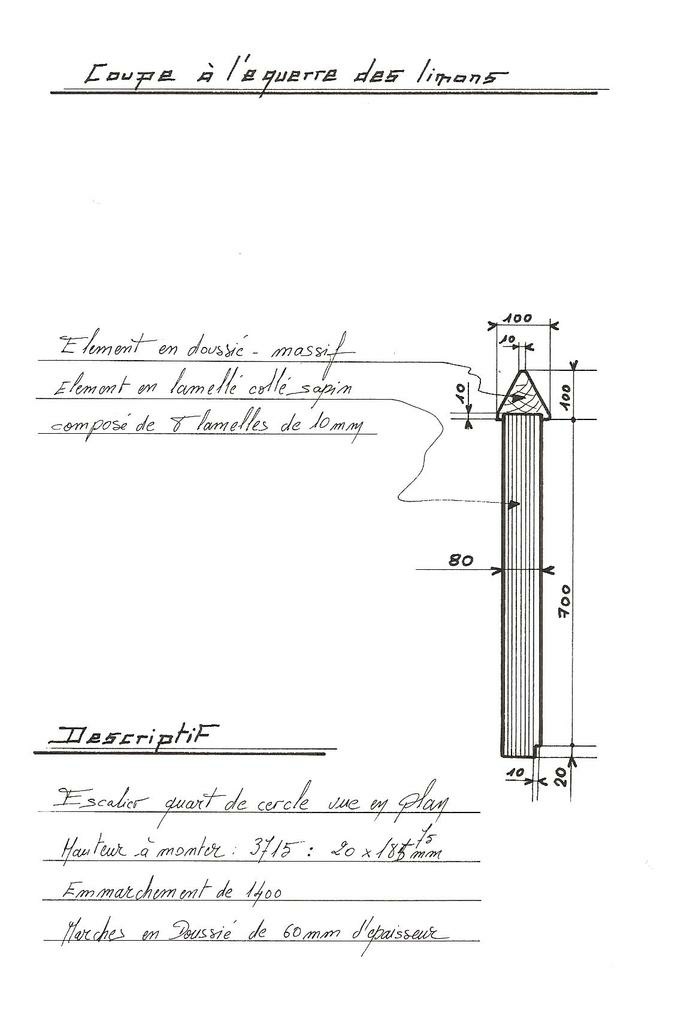

Calibrage et entaillage.

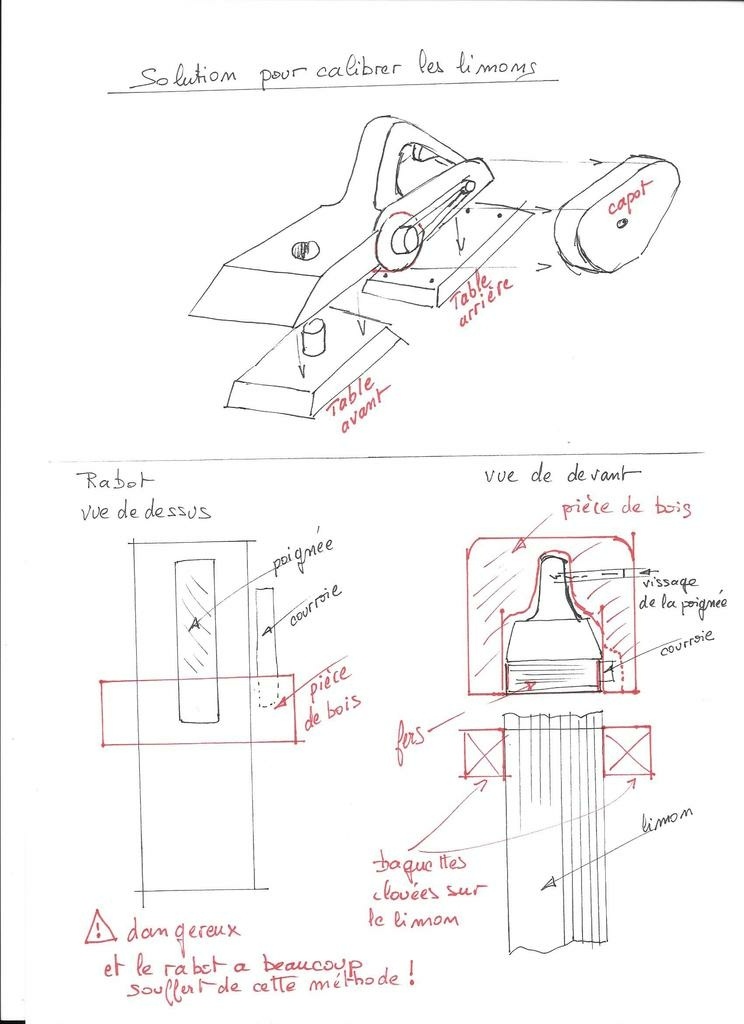

La méthode de calibrage que je présente n'est pas a conseiller car dangereuse et pas adaptée à un outillage portatif!

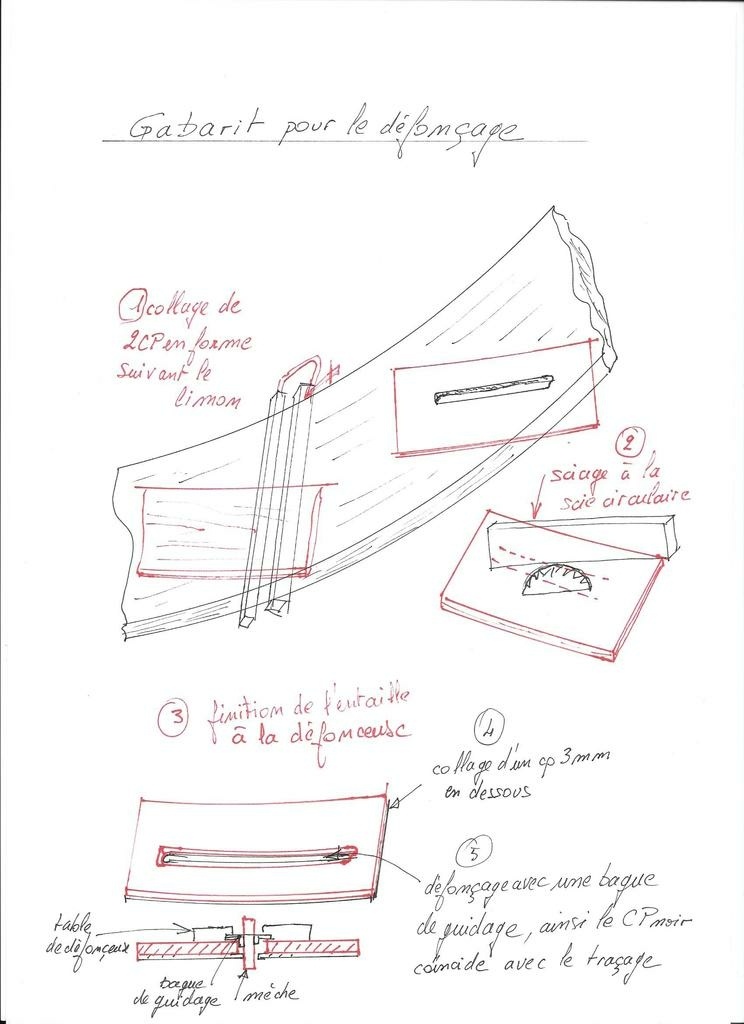

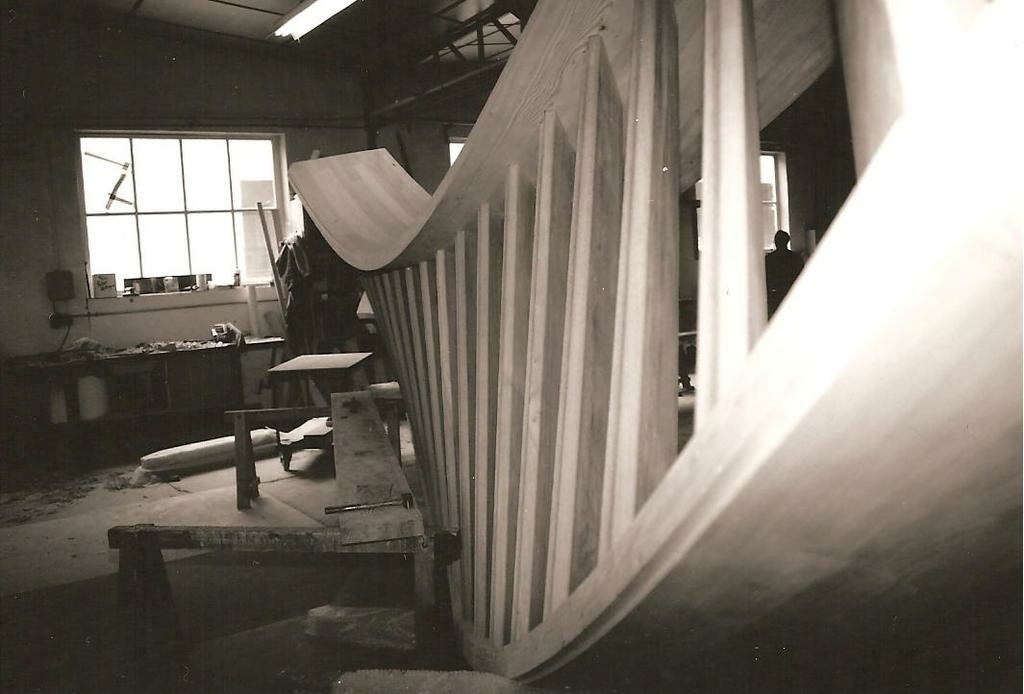

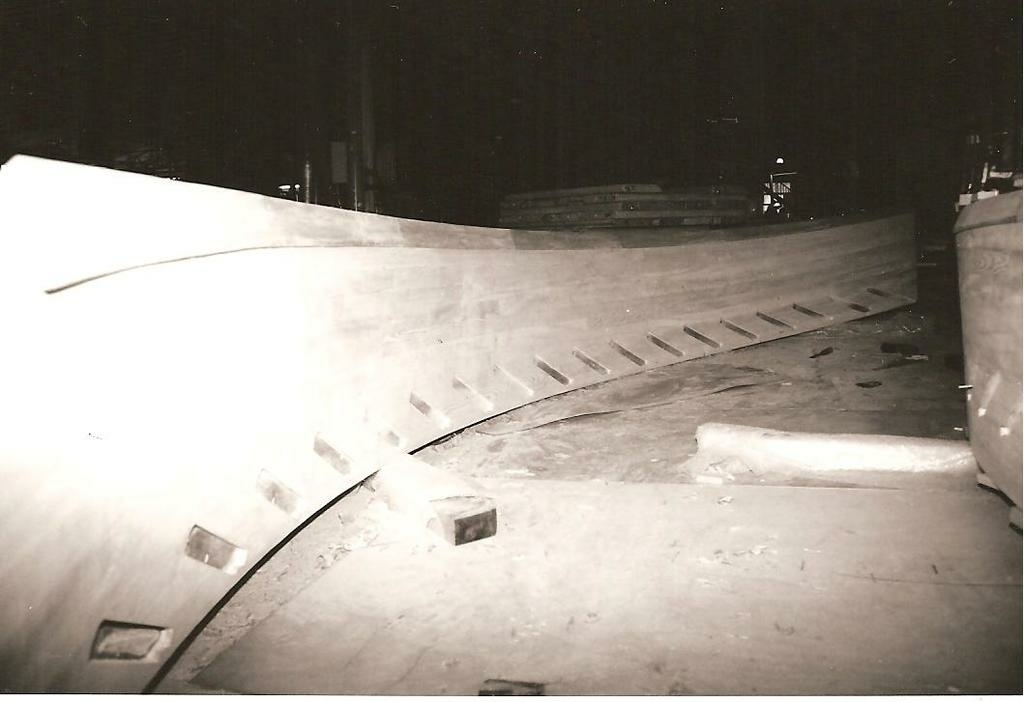

Méthode d'entaillage

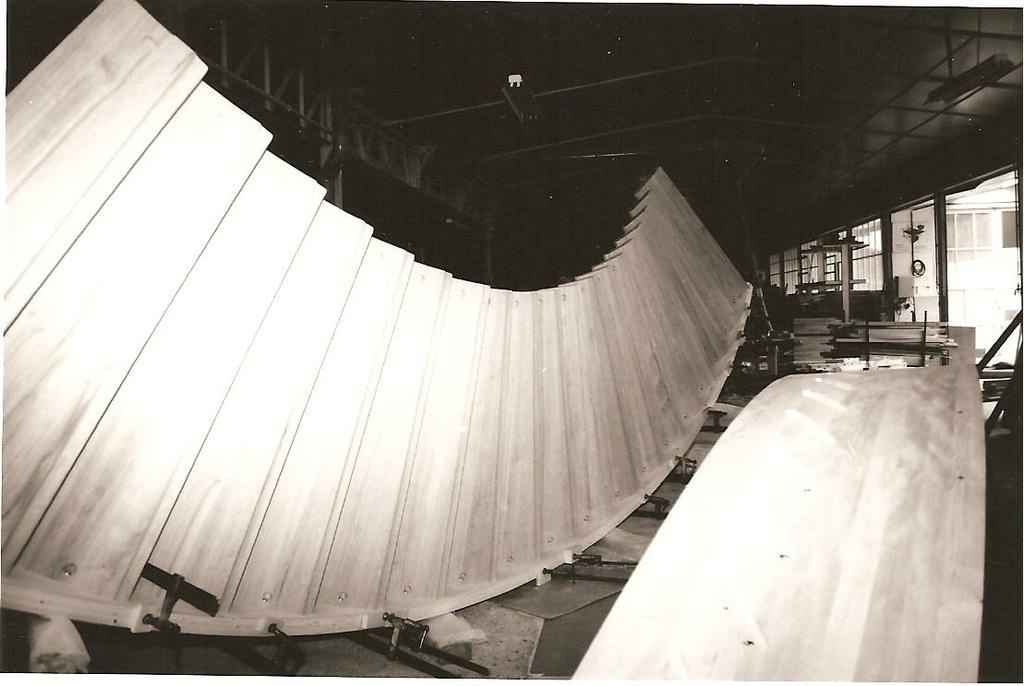

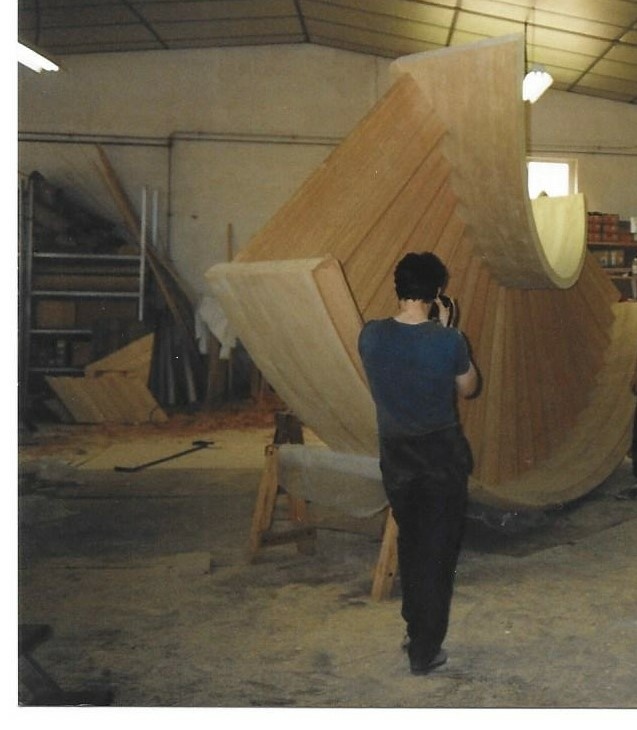

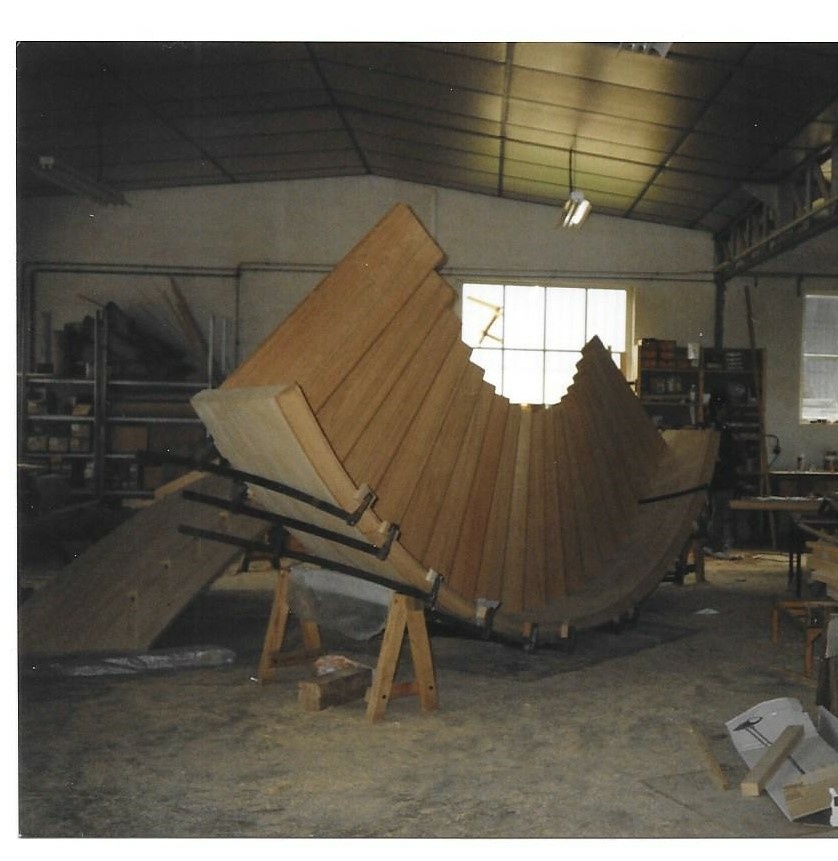

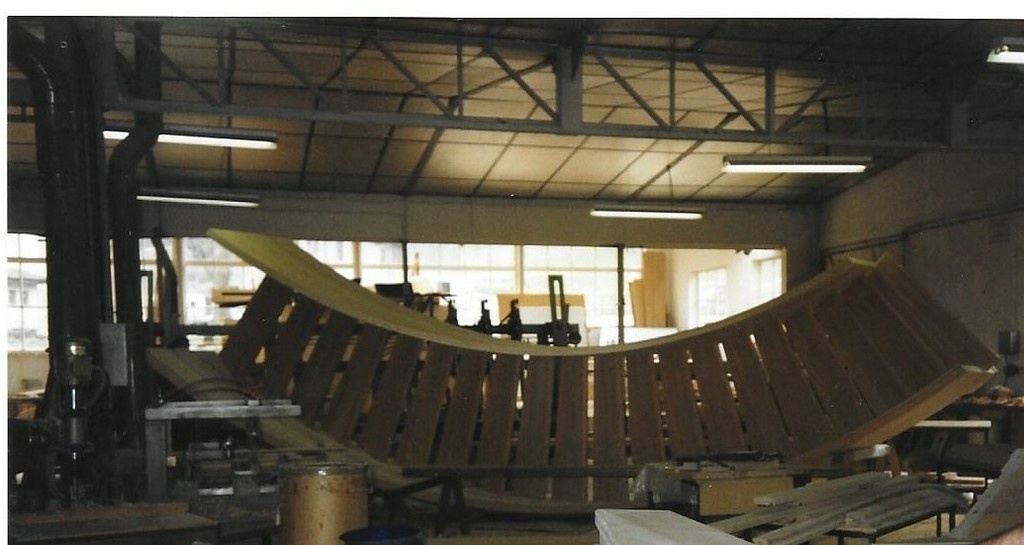

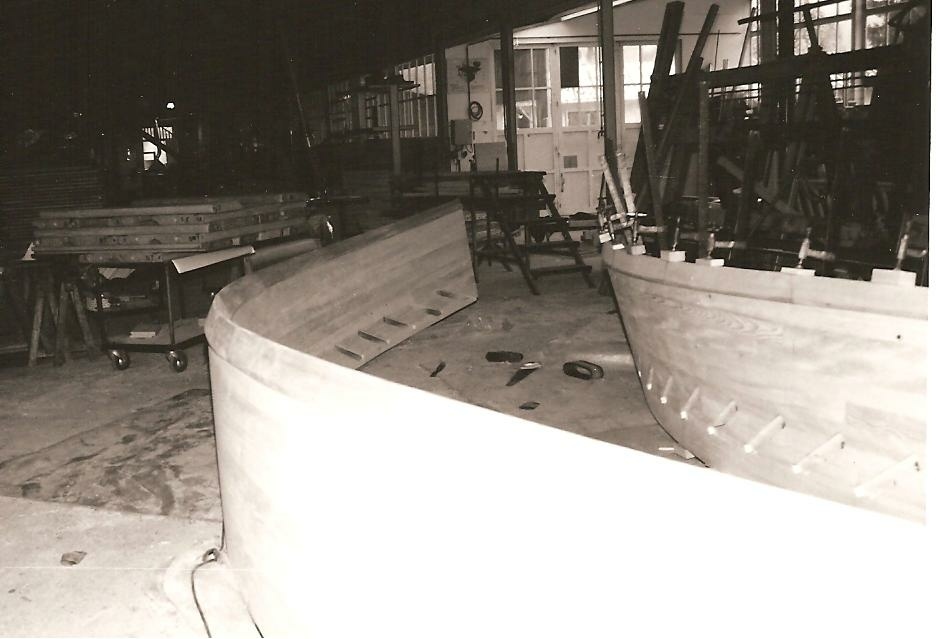

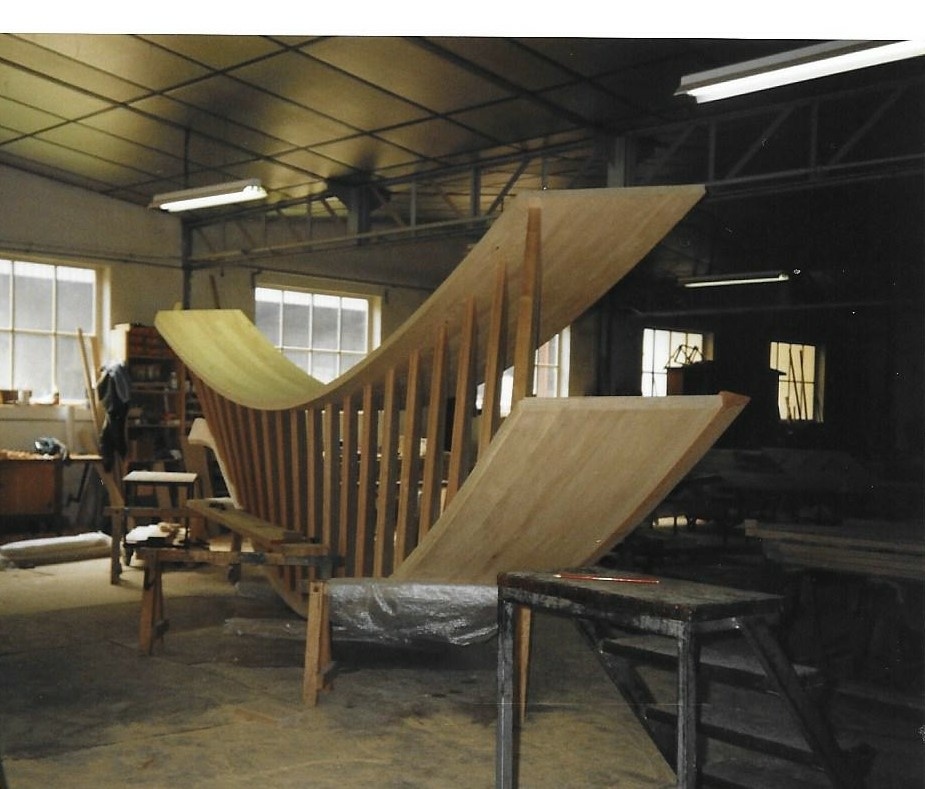

Différentes vues en cours de montage

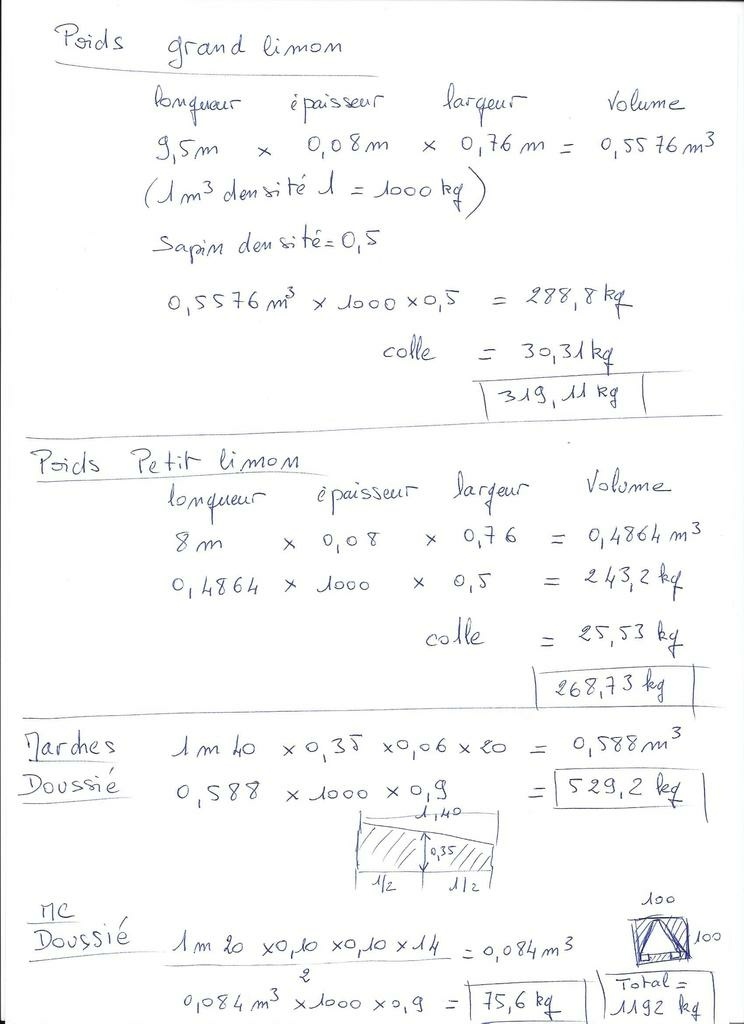

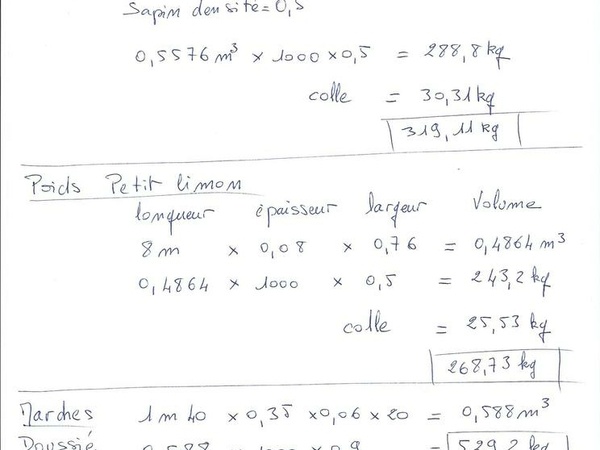

Calcul du poids de l'escalier

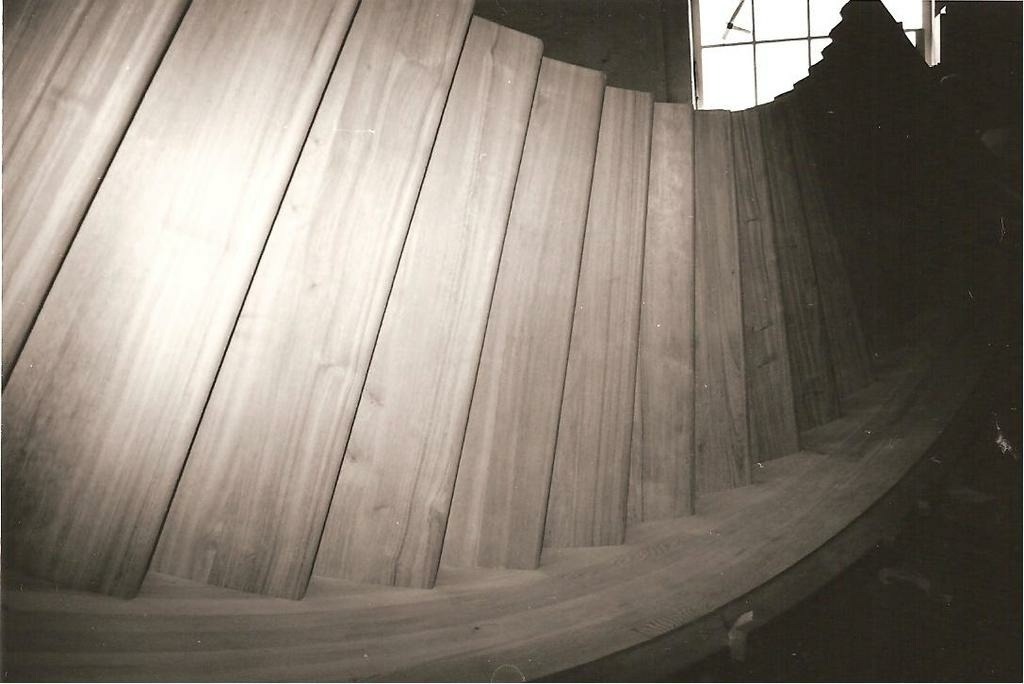

Vues en position

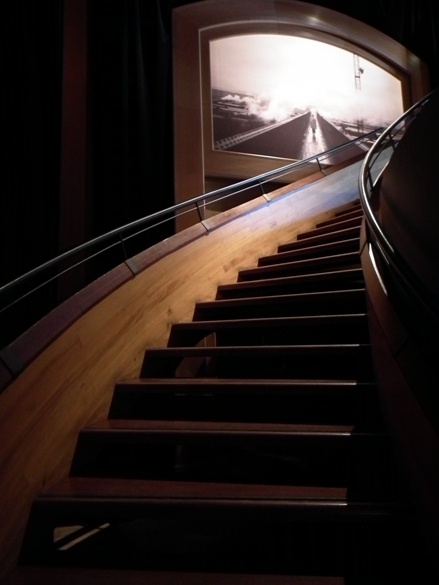

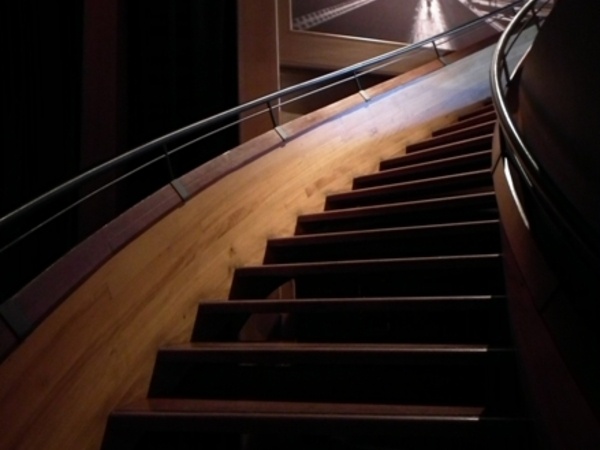

Vue sur place

Publié Mis à jour

Contenus associés


Discussions

kajmed a publié le pas à pas "Limons lamellé-collé".il y a 2 ans
Niouniou


Ouahou!! Superbe!
Belle expérience!!
Quelle rayon as-tu pris par rapport au final ? (je suppose que quand tu dessers les serre-joints, le bois ne plaque plus partout et tu n'as pas le même rayon que ton moule ...?)

sylvainlefrancomtois


même question y a t il eu du retrait au démoulage ?
assemblage avec vis de rappel à chapelle , bouchonnage ??

sylvainlefrancomtois


quelle était l épaisseur de chaque poutres brutes avant sciage ?

kajmed


Pour le retrait il était négligeable ,la courbure est grande. Les fois où il y a eu des déconvenues c'est sur des petits rayons et des main courantes. le retrait est pratiquement pareil pour les deux limons et n'a pas posé de problème vu que l’emplacement de l'escalier est assez libre. Pour les main courantes on serrait de façon empirique 5mm plus petit que le rayon ( il doit bien y avoir une formule, mais je ne la connait pas). Quant à l'épaisseur des poutres tu me pose une colle.Cette étape n'a pas été ma préoccupation première.
En refaisant le calcul: c'est plus vraisemblable que 2 poutres aies été faites pour chaque limon. Avec des poutres de 100 mm pour 5 à 6 lamelles.
Assemblage par chapelle et bouchonnage effectivement.

niconathy


Impressionnant, et très gratifiant. Le transport a dû être sympa surtout pour le sortir de l'atelier.
Le moule , ensuite il devient quoi?

Niouniou


pour quel assemblage, les vis de rappel à chapelle + bouchonnage ? marches sur les limons ?

Wil


C'est super intéressant, et en plus tu as plein de photos ! C'est de la folie de faire un moule pareil pour une pièce unique !

Je pense que j'aurais pu m'occuper...des marches !

kajmed


@niconathy un semi est venu le chercher (démonté). Et quelques années plus tard j'ai été visité le château à Manderen c'est au nord de la Moselle. J’ai donc vu "mon"escalier (pas que le mien j'avais des collègues) qui me paraissait énorme, et bien sur place il est normal!
Les deux moules n'ont servi que cette fois là.
Les fers I et les systèmes de serrage s'adaptaient sur tous les moules.

@niouniou Tu as trouvé la réponse c'est bien pour l'assemblage marches limons.

@wil Le budget devait être à la hauteur, c'est le conseil général de Moselle qui finançait .Tu aurais pu faire les marches et bien d'autres choses aussi vu ton dernier escalier.
Dans ce château il y a aussi une très belle charpente faite par des compagnons!

niconathy


Merci @kajmed , ma femme étant de la Moselle, je crois que je vais aller faire un tour.

Niouniou


Merci @kajmed pour ces réponses!

racm terroff

Bravo!
Les explications sont claires et sans ambiguïtés. Une mention spéciale pour le métallier.

JMA


Enorme travail! Félicitations!

kajmed


Merci, c'est en effet le plus gros de tout les escaliers de ma fabrication. Mais sur place, vu le lieu il est "normal"!

Sébastien Guillot


La vache ! Sacré boulot

kajmed


Merci, à l'époque j'ai eu quelques semaines de stress.

Sébastien Guillot


Je veux bien te croire. Je ne m'étais jamais demandé coment était fabriqué ce type de limon, j'ai beaucoup appris.
