Martin Müller

Presse à panneaux


Une création qui n'a que peu de bois, mais très utile pour le collage de grand panneau. Il ne s'agit là que d'un prototype.

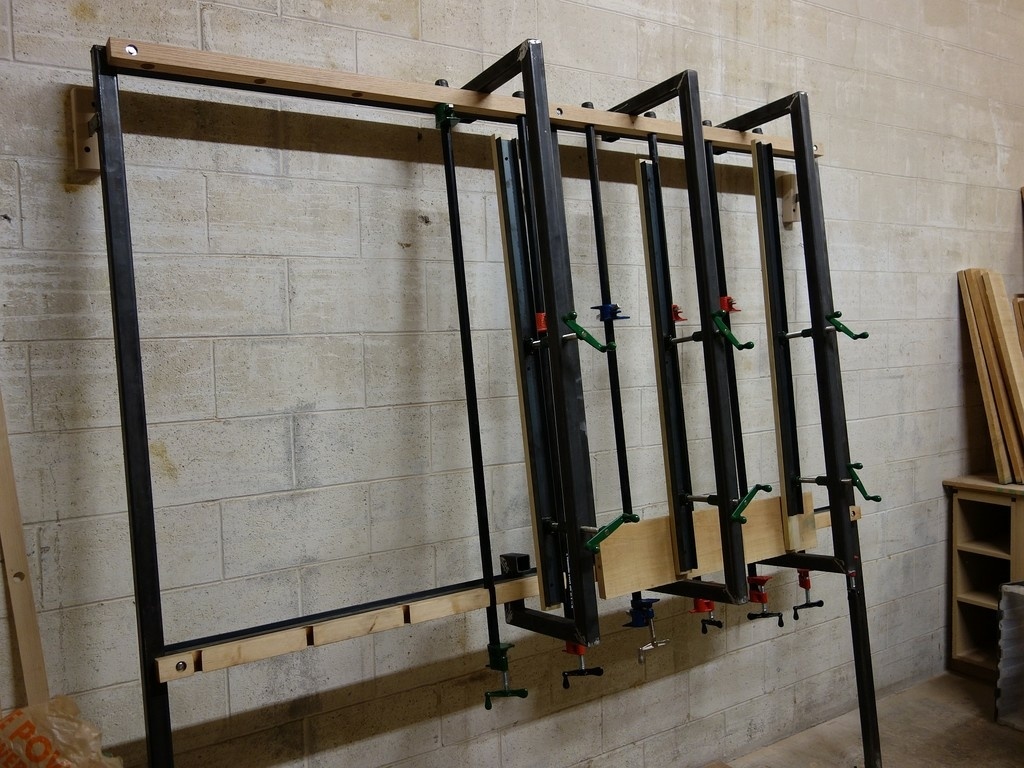

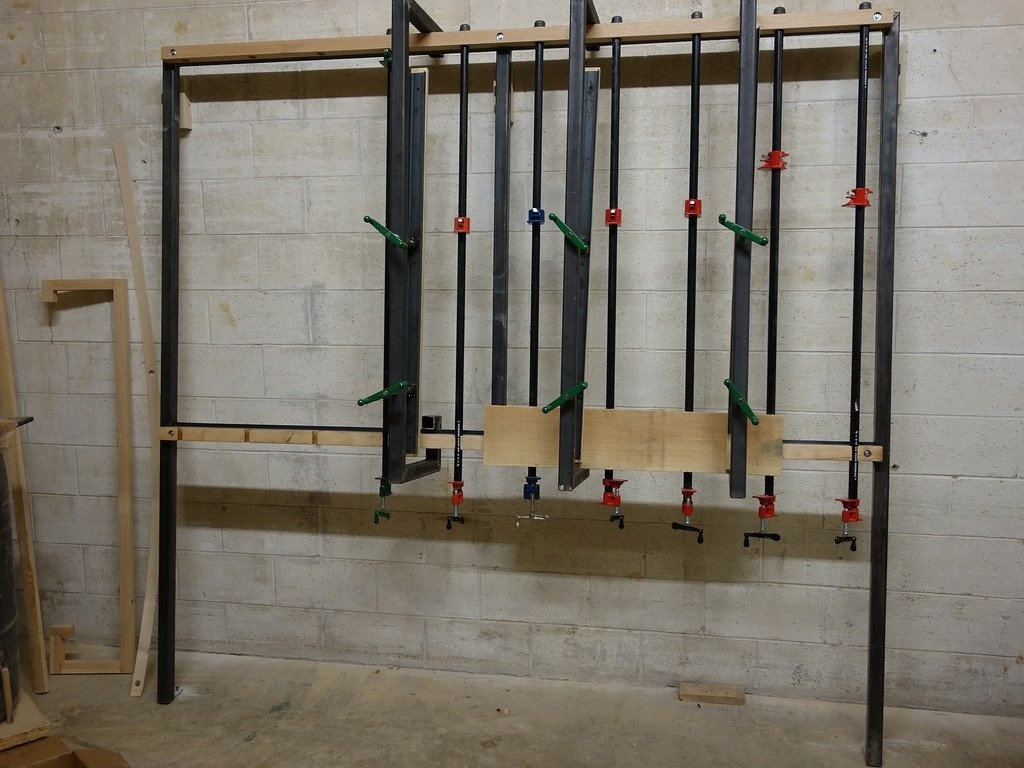

Dix tubes de 3/4" de diamètre et 60" de long, espacé de 10", montés sur un cadre métal de section carré de 1 3/4". Les tubes ont du jeu afin de s'adapter au panneau.

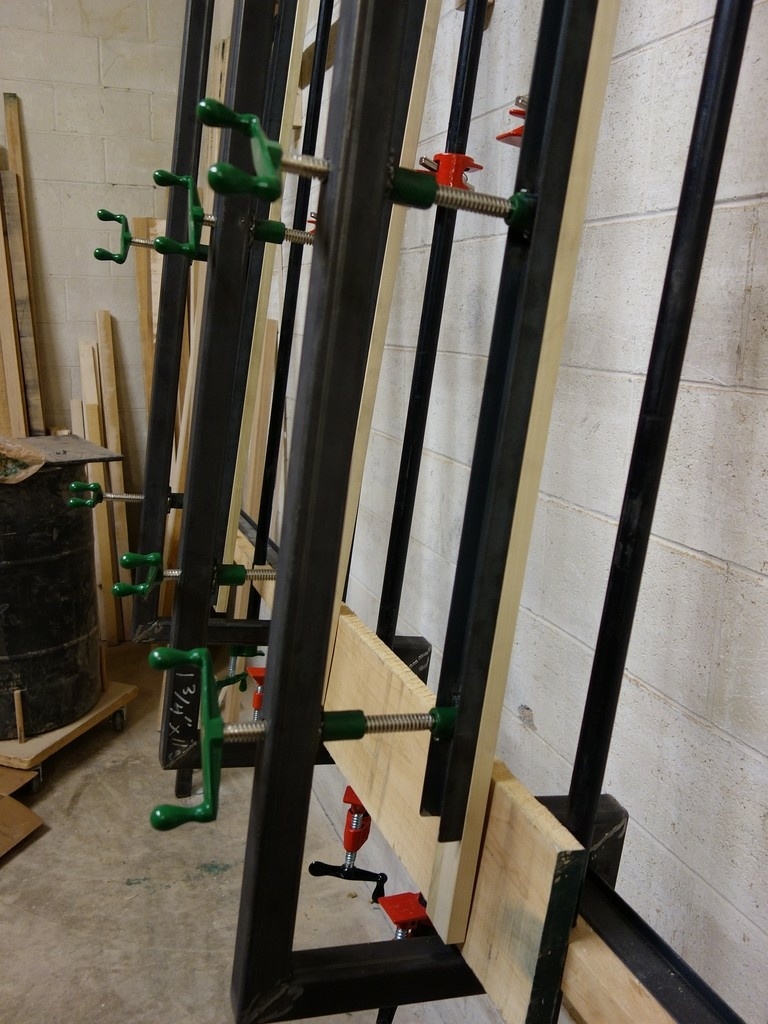

Trois presses amovibles pour plaquer le panneau.

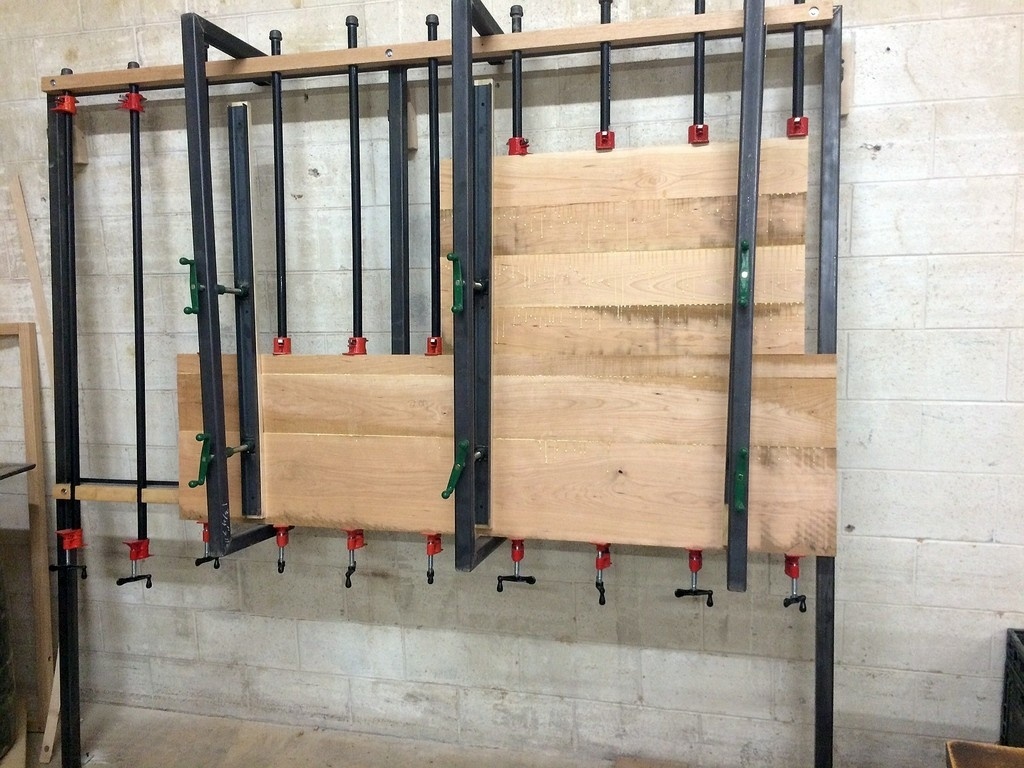

Dimensions max du panneau pour cette configuration = 2600mm x 1350mm.

Mis à jour

Discussions

Martin Müller  a publié la création "Presse à panneaux".
il y a 4 ans
Vic66

Ça m'a l'air d'être bien pensé, tu as déjà fait beaucoup de tests ? En es tu satisfait?

jeanco77

Bien vu, les barres de maintient des panneaux pour éviter l'éclatement au serrage :)

Martin Müller

C'est pas parfait, mais les trois presses amovibles plaquent très bien. L'inconvénient majeur est la place qu'il faut car on doit pouvoir enfiler les planches depuis le côté.

foal

très intéressant cette fabrication,il me semble que les dimensions sont en pouce pour le fer,le système métrique n'est pas en vigueur en suisse? lol.

Martin Müller
( Modifié )

C'est une presse faite pour Dapwood, Albuquerque NM

Toutenbois

J'aime bcp

peux tu nous dire le cout approximatif

sinon pour les prese amovible, pourquoi avoir opter pour deux vis plutôt qu'une seule avec une déformation en parallélogramme

Martin Müller

Merci!

Je vais préparer une liste avec des coûts.

La barre avec le martyre en peuplier (ruban d'emballage pour éviter que la colle ne colle) n'est pas stable si on ne met qu'une vis. Au départ je pensais en mettre trois, mais deux suffisent.

Martin Müller
( Modifié )

Pour info le résumé des coûts, prix en US $

10 x serres-joint tube (harbor freight) = 100.-
10 x 5ft de tube 3/4 avec couvercle (home depot) = 200.-
45 ft de square tubing 1 3/4" x 0.120, type A513
12 ft de steel bar channel 2" x 1" x 1/8", type A36
96" de flat bar 1/8" x 1",type A36 = 180.-
6 x press screw (woodworker.com) = 72.-
quelques vis/boulons, un peu de bois

Total environ US $ 550.-

FMJ

Belle idée. Je pense que vu la portée des profilés carrés, leur diamètre est largement suffisant pour de la planchette.
Je la marque dans les favoris pour un de ces jours !
Merci pour le partage

Pierrot
( Modifié )

Top cette idée! Du coup je vais m'en fabriquer une comme ça pour mon atelier.

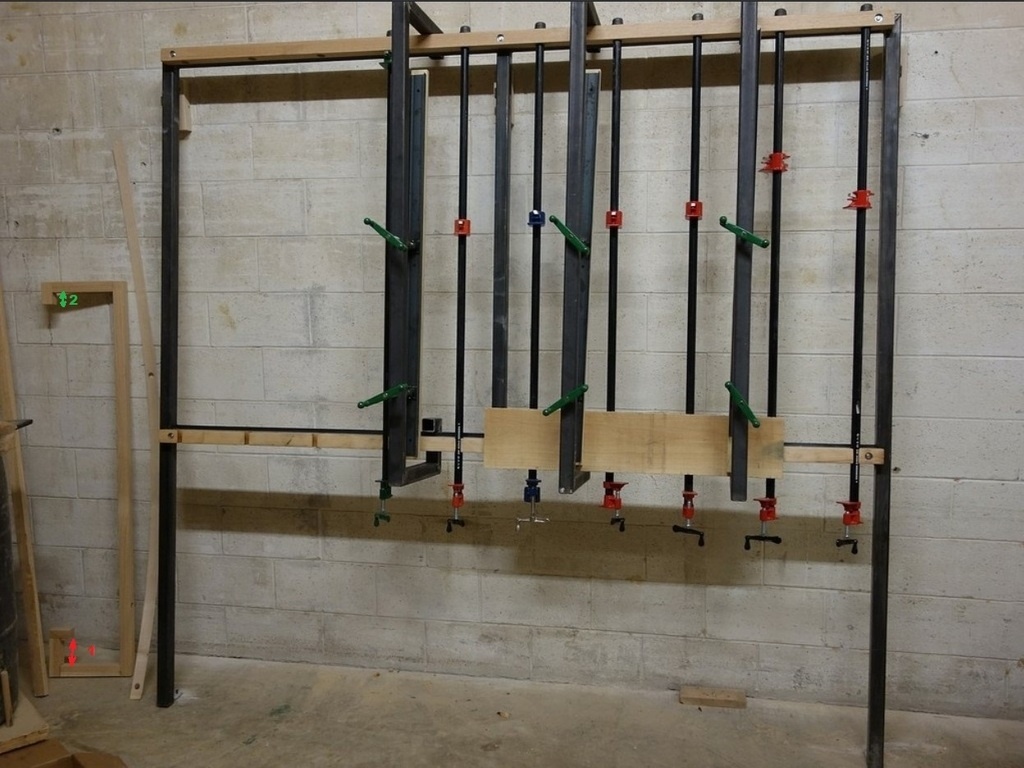

Je pensais à un truc: tu as l'air de dire que l'on est obligé de passer les planches par le côté mais si la longueur "1" est bien supérieur à la "2" (voir photo) tu peux soulever ton cadre amovible puis le faire pivoter pour l'enlever?
Ou alors il faudrait augmenter cette différence de longueur pour que cela marche?

Martin Müller

Merci, oui on peut engager les presses frontales après avoir placé les planches à coller. Mais les presses sont assez lourdes, du coup je préfère engager les planches par le côté c'est plus rapide.
