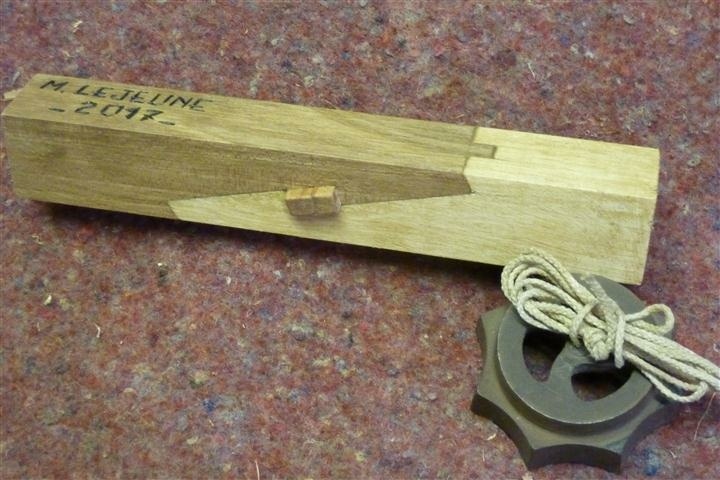

trait de jupiter de charpentier avec tenons et clefs
cet assemblage est utilisé pour des bois en traction (entraits )..mauvais en compression (poussées au vide )
se trace avec les regles de l'art ...existe sans clefs ni tenons mais non efficace
le fil à plomb est celui de charpentier pour mise sur lignes d'epure (il est ajouré ) et le piquage des bois traçage des assemblages
Licence
Autres créations de
sanglier
Voir aussi
Discussions
Toujours aussi technique, c'est un assemblage fait à la main? Il est possible de le voir avant assemblage? J'aime beaucoup...
C'est un belle assemblage.
Je connaissais sans le tenon mais avec les clefs.
Les 3 essences permettent de bien visualiser l'assemblage. Merci pour ce détail. Les coupes sont super propres et précises.
les photos du cours de cette realisation

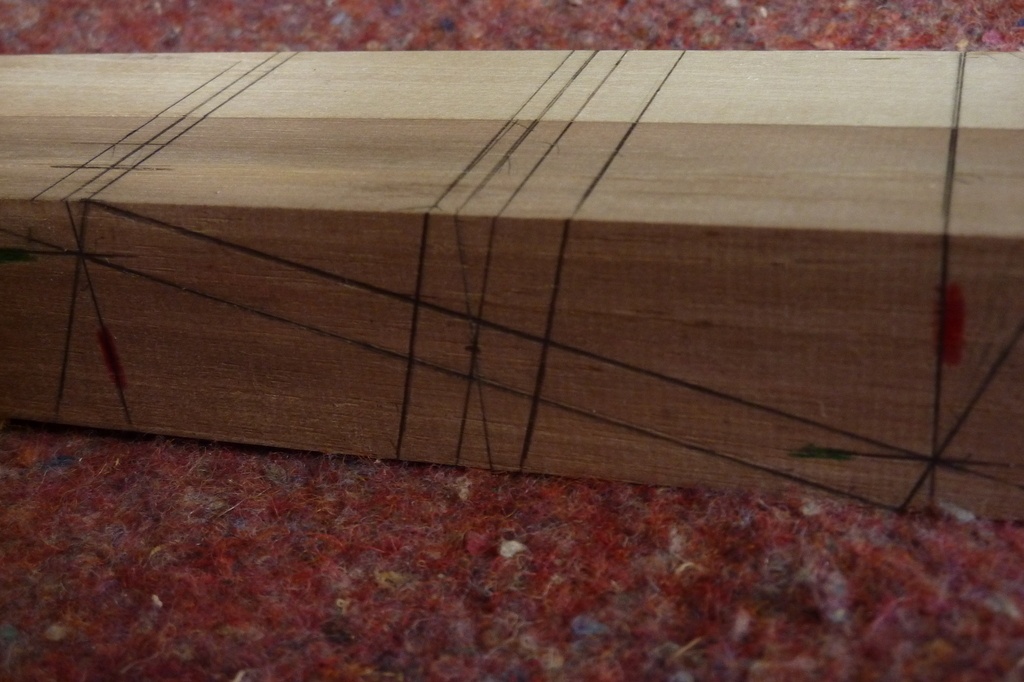

1ère photo :le traçage , l'est une maquette : bois de 30x26 mm. lgr de l'enture 2,5 à3 fois la largr.
j'ai adopté 3 entre points rouge ...le "bec 1/5 de htr, passage cléfs 2 fois l'epr , les
bouts de bec à 80 °

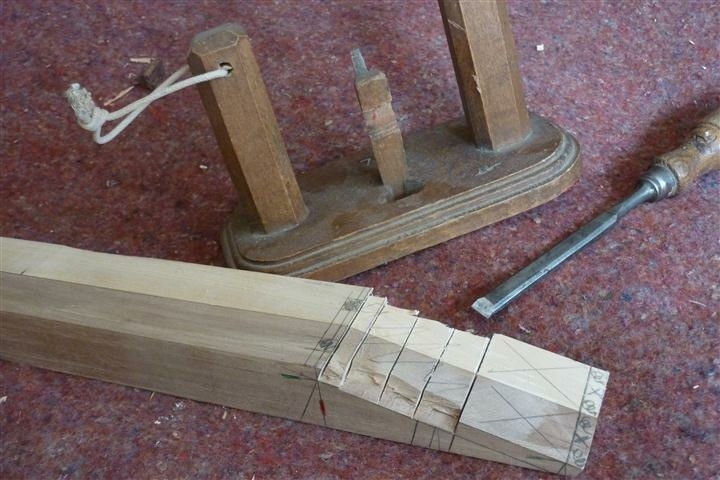

2è photo les coupes sifflet finies au rabot ,tracé des entailles et trusquinage tenons .. coups de
scie extremités et intermediaires pour entailles ...la taille au ciseau (à la pontache
dans le reel en laissant une bande pour appui de guimbarde de finition (guimbarde
possible car maquette)...faire sauter cette derniere bande au ciseau (a contre fil )
et tailler les mortaises ...descendre et araser les tenons

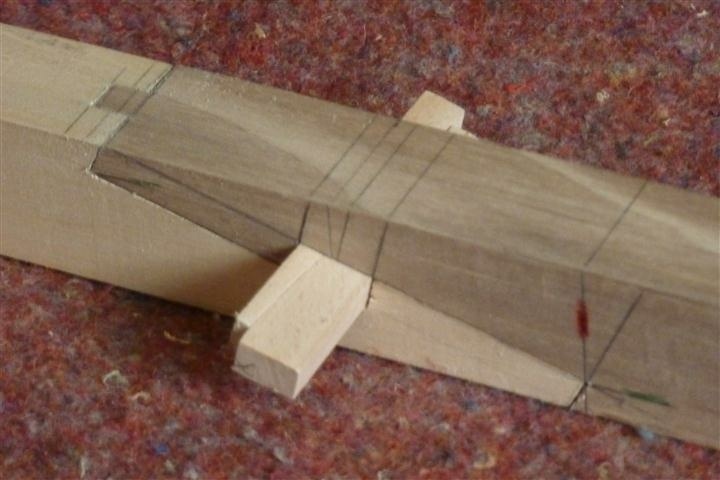

3 è photo : montage possible apres realisation des clefs
joli melange le bois... plus de photo avant assemblage?...dimensions tenons epaulement largeur mortaise. Pas assez details pour apporter savoir faire
c'est trop technique pour moi
mais j'adore voir ce travail bien particulier.
Merci pour ces explications, je me demandais comment on les faisait. Je vois que le vrai «truc», c'est la découpe simultanée des deux bois pour un bon parallélisme de l'assemblage. J'en ai un certain nombre dans ma maison créole en bois du 19ème siècle, dans du pitchpin (un bois très dur importé du nord des États-Unis et du Canada à l'époque du commerce triangulaire via le Mississipi et la Louisiane).
Ceux que j'ai repérés (avec clé mais sans tenon) sont dans des poteaux, donc ils travaillent en compression, mais en cas de cyclone, ça se pourrait qu'ils travaillent en traction. Et comme certains sont à moins d'un mètre du sol, je me dis que soit le bois coûtait tellement plus cher que la main d'œuvre qu'on n'hésitait pas à faire des traits du Jupiter pour avoir les bonnes longueurs ; soit ce n'est que du bois de réemploi, ce qui est plus probable car j'ai repéré des mortaises inutiles.
