Aymanous

Cloison Alhambra


Aaaahhhh l'Alhambraaa!!! Cette merveille andalouse avec ses magnifiques mosaïques, ses jolis pavages et ses gravures somptueuses! ☺

Je me rappelle lors d'un voyage en Espagne d'être tombé amoureux de ses dessins géométriques et ses belles courbes harmonieuses et symétriques! 😍

Cette visite m'a laissé une trace profondément positive dans ma mémoire émotionnelle ! Et afin d'entretenir cette bonne émotion, j'avais décidé d'apporter un brin de l'Alhambra chez moi... Ça tombait bien car l'idée de créer une cloison en bois avec une porte coulissante rodait dans ma tête depuis un moment. ☺

Bref, c'était mon "premier BIG projet". Alors je ne vous décris pas la pression! 😜 Si j'échoue, je serai condamné à assumer mon statut de "bricolo rigolo" à vie et si je réussis, je serai promu "bricolo pro" ! 😜

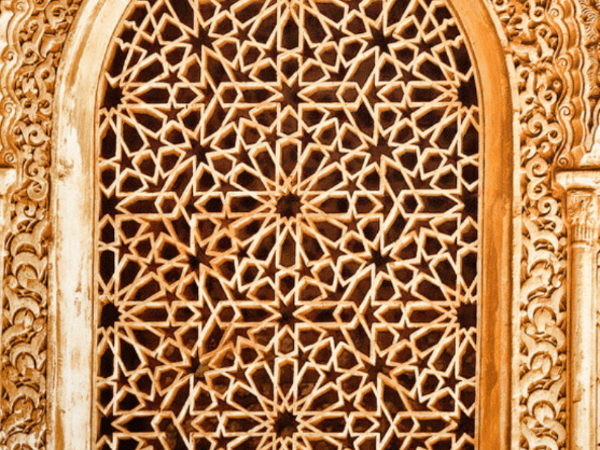

Voici donc la partie de l’Alhambra que j'ai choisie et voulu reproduire chez moi! ☺

Perfectionniste et amoureux des mathématiques, j'ai voulu d'abord "me faire un petit kiff". Pouvoir comprendre et dessiner le pattern (ou le patron) "à l'ancienne" avec un crayon, un compas et une règle et pour couronner le tout, calculer les angles, les distances, les rapports et les proportions... Pas de jugement, Chacun s'amuse comme il peut! 😜

Très fier d'avoir réussi mon dessin "à la mano" et porté par un élan d’éphorie, je me suis lancé dans la fabrication d'une "planche pilote" en ayant comme équipements, un set de couteaux à sculpter, un maillet fait maison et une planche de CP de 5mm... J'ai sculpté comme un dingue pendant des jours et seulement pendant les "happy hours" pour ne pas énerver les voisins... Et vu l'effort et le temps passé, je me suis dit, à ce rythme-là, la cloison sera sûrement prête à mon prochain déménagement! 😜

J'ai décidé donc d'abandonner l'idée de faire les gravures comme à d'époque du moyen âge et de me remettre en phase avec mon époque en utilisant une technologie et une méthode plus récente: la découpe laser! :) Ça tombait bien car j'étais membre d'un fablab parisien et il y en avait une qui m'attendait au chaud! ☺

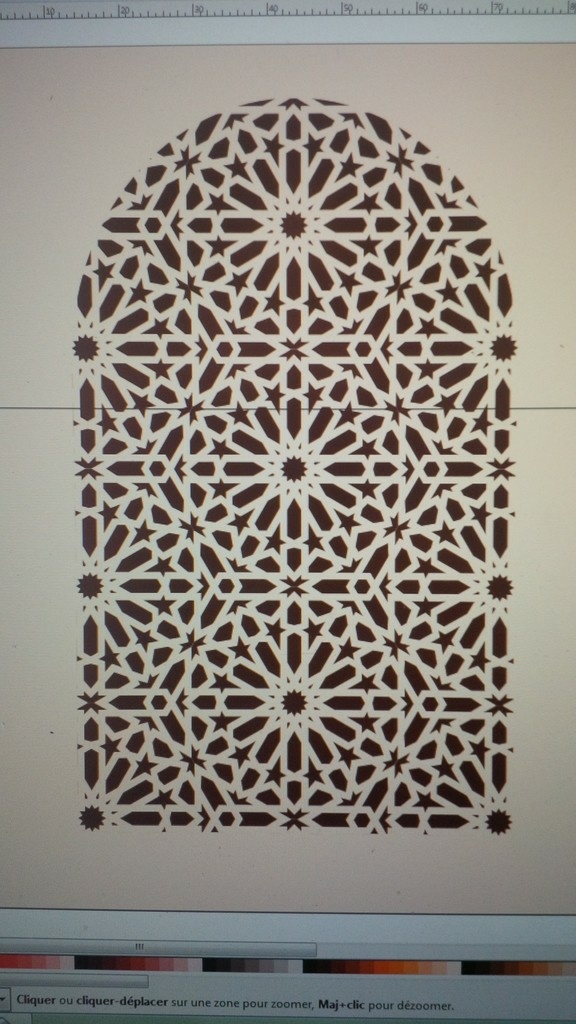

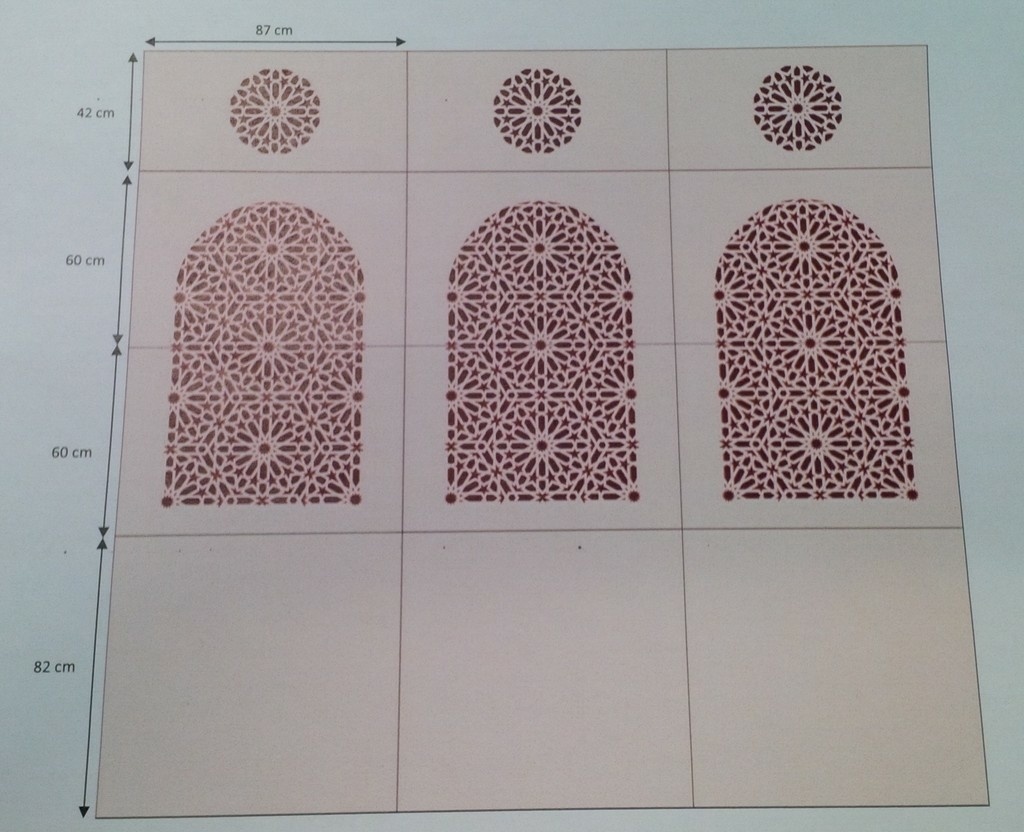

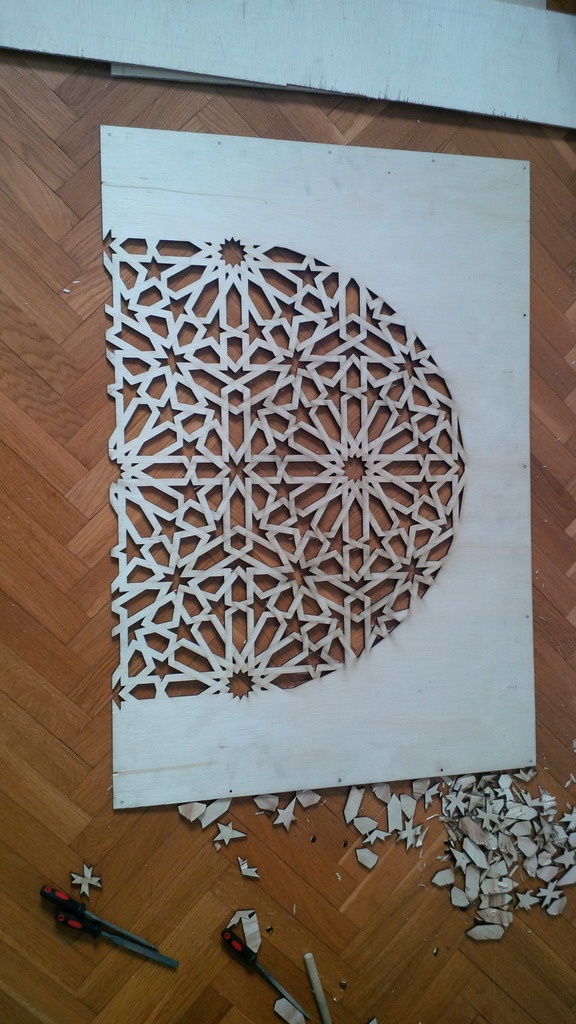

D'abord, il a fallu créer le dessin vectoriel en format svg sur Inskape. Une fois les modèles numérisés, j'ai prédécoupé mes planches de CP en prenant en compte la surface de travail maximum de la découpeuse laser et je suis parti en plusieurs fois faire mes découpes sur la speedy 400.

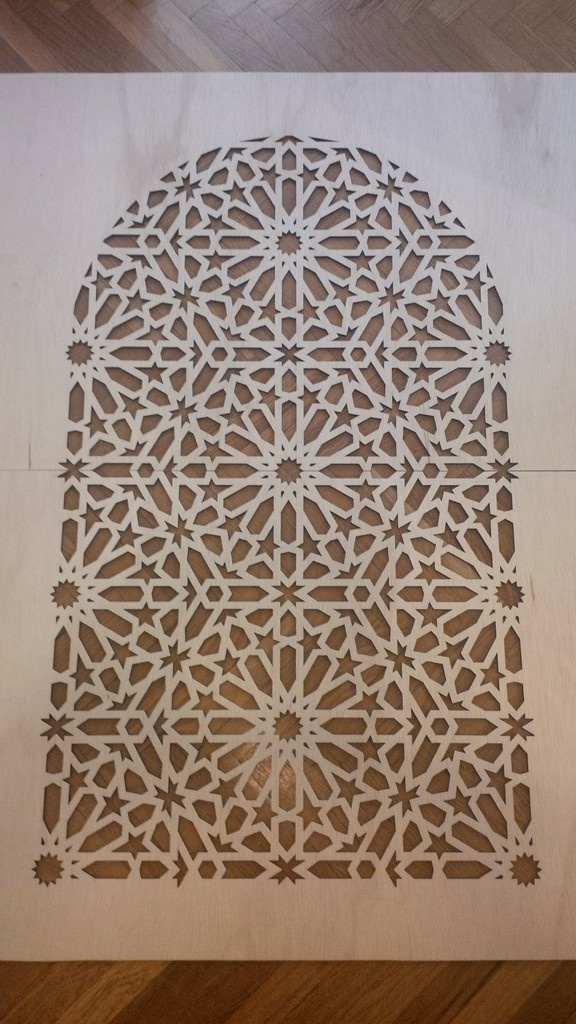

Cela m'a permis de gagner un temps fou et d'avoir un résultat final net et précis ! Vive la science et la technologie! (Mes seulement au service des petites gens !) 😜

Voici la fameuse Speedy 400 en plein travail! ☺

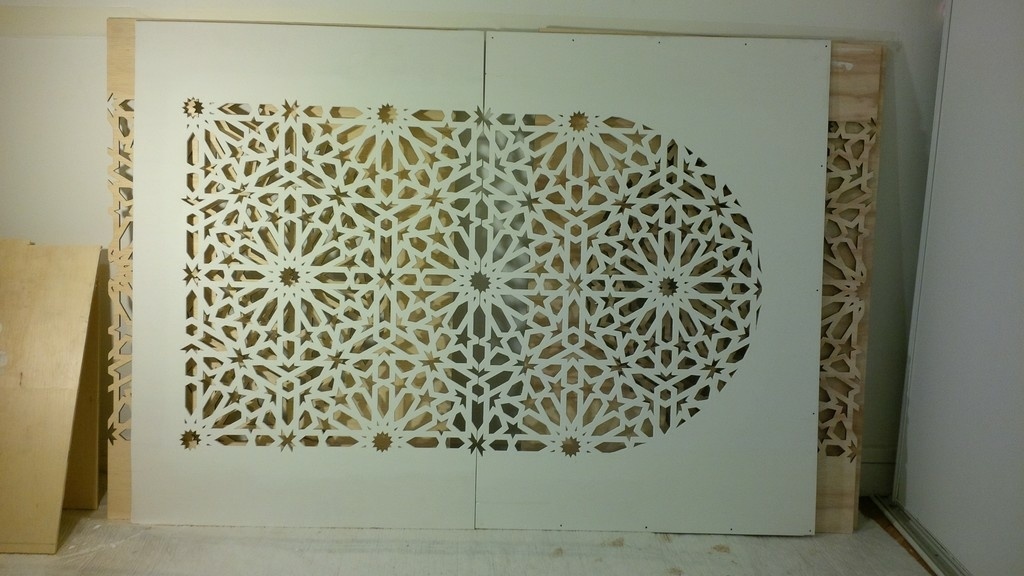

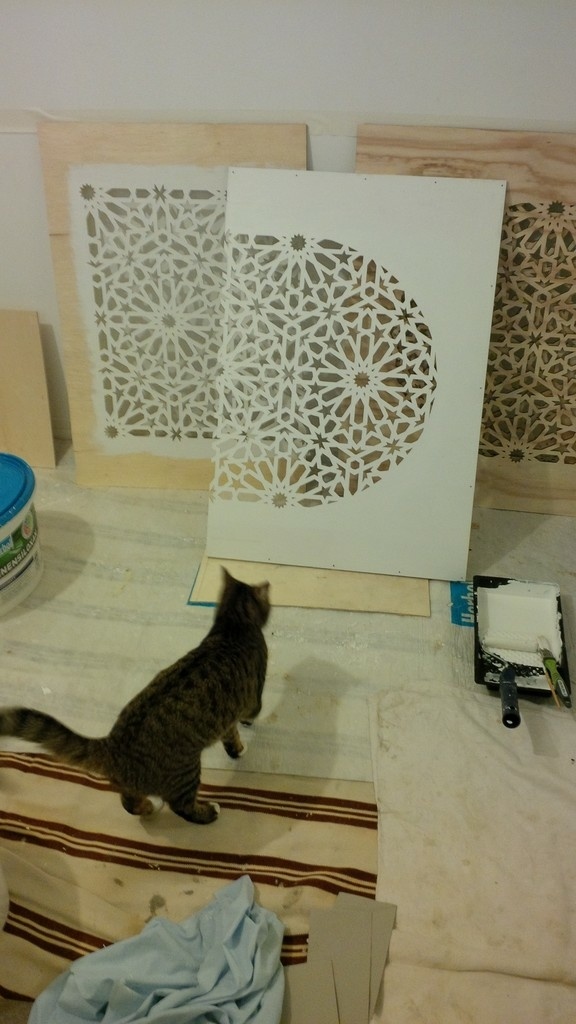

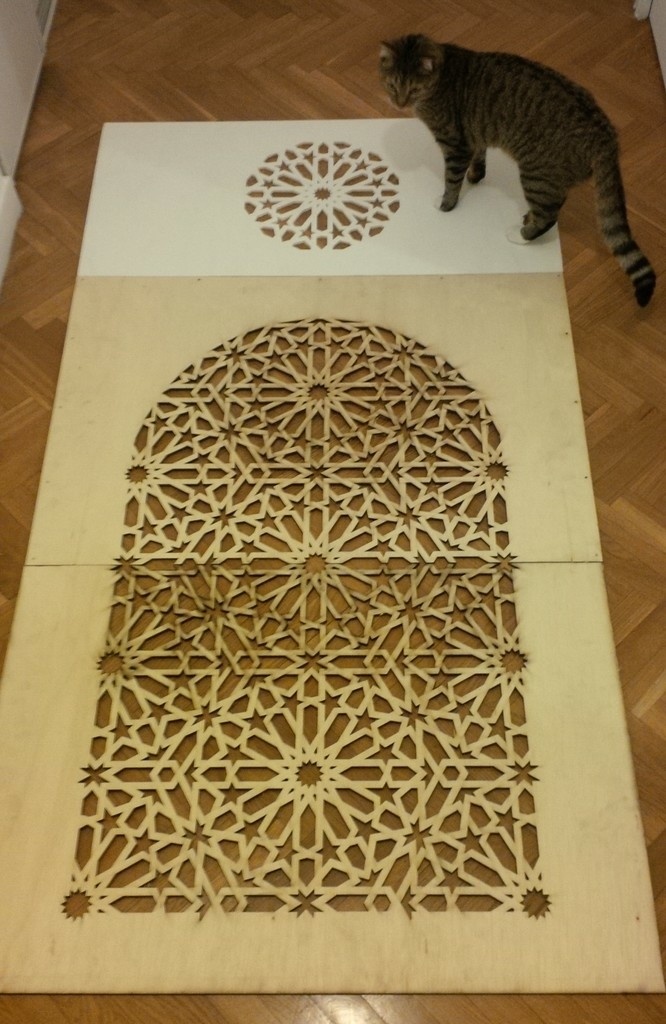

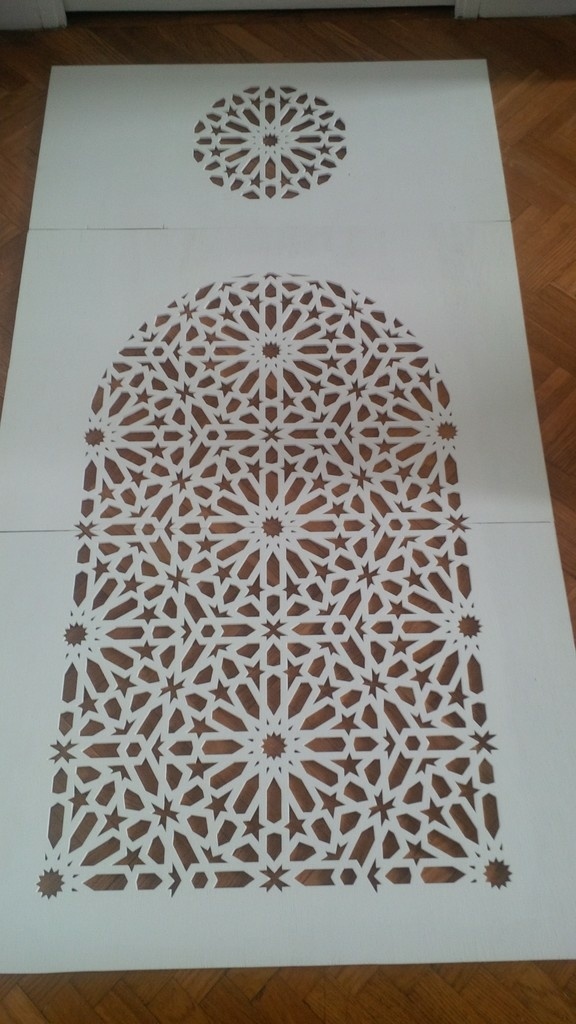

Voilà, le plus difficile est fait, maintenant va falloir nettoyer, poncer et pré-peindre les différents morceaux de ma cloison! C'est long… c’est chiant… mais nécessaire pour avoir un résultat à la hauteur de mes attentes! 😜

Heureusement que "Zouzou" m'a beaucoup aidé pour réaliser ces taches ingrates! 😝

Après avoir fini les préparations des planches, je suis passé à l’étape finale, l'installation.

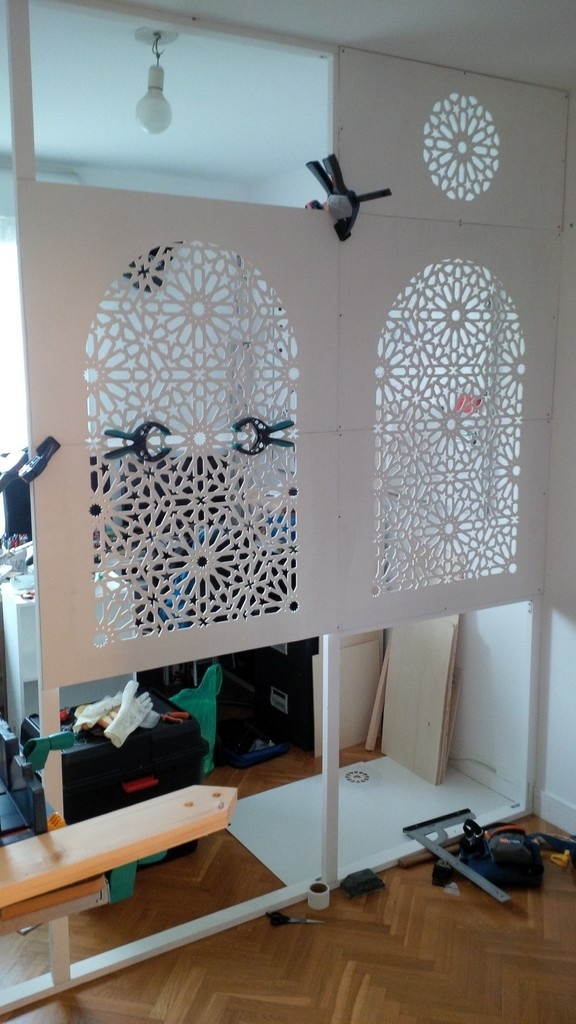

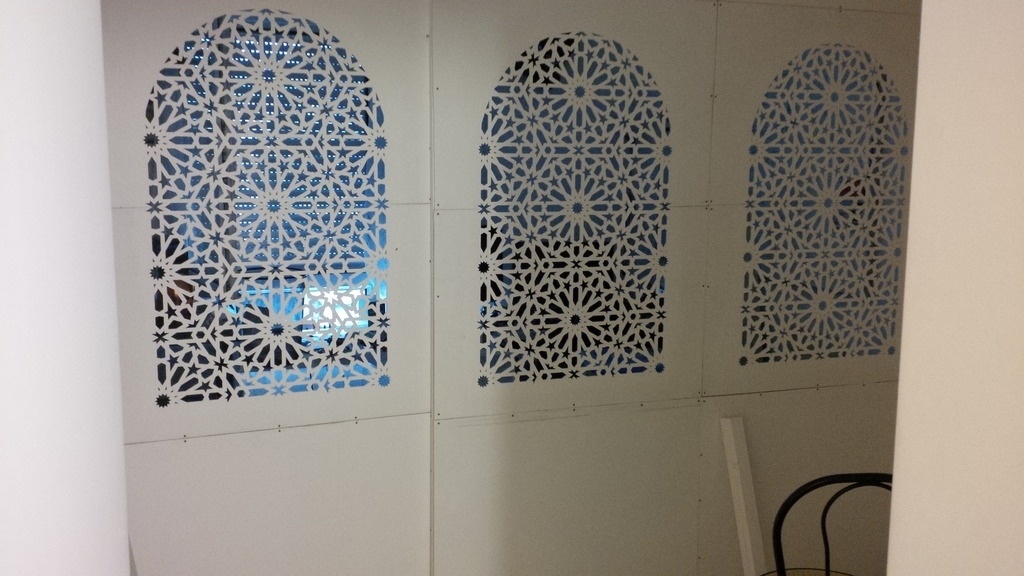

D’abord, j'ai créé le squelette de ma cloison avec des tasseaux suffisamment épais et solides pour porter la structure. L’assemblage du cadre est fait grâce à des équerres et des vis.

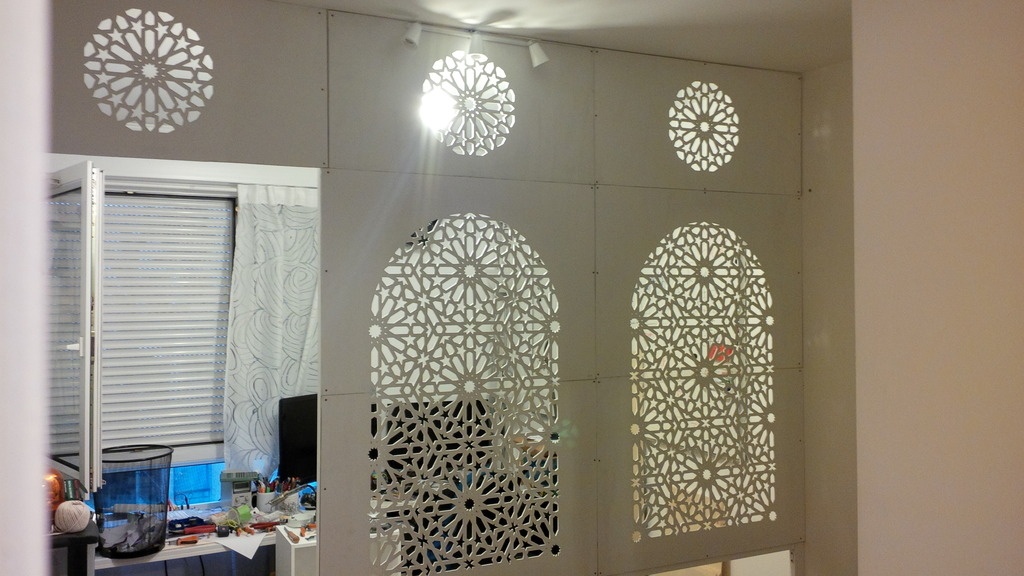

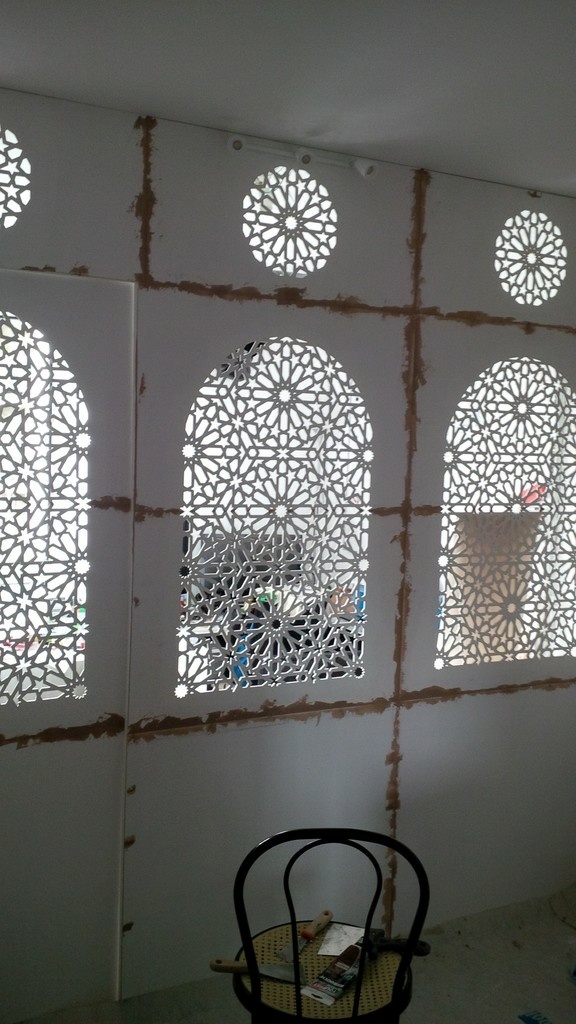

Une fois le cadre est posé, il a fallu tout simplement visser les panneaux de CP les unes à côté des autres et remplir les joints avec du mastic spécial bois. Et bien sûr pour la finition re-poncer l'ensemble de la cloison avec du papier verre ultra fin et passer une dernière couche de peinture! ☺

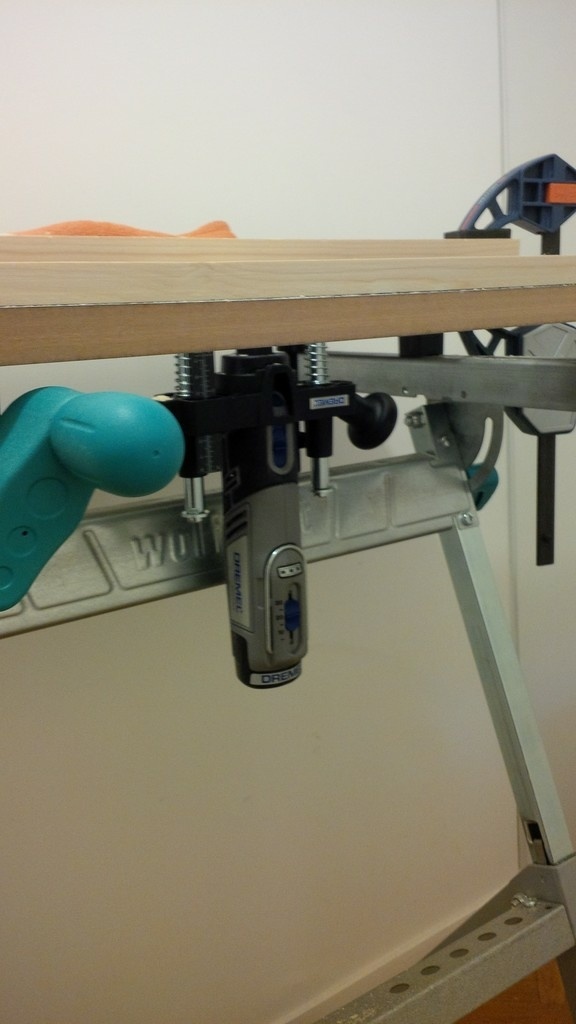

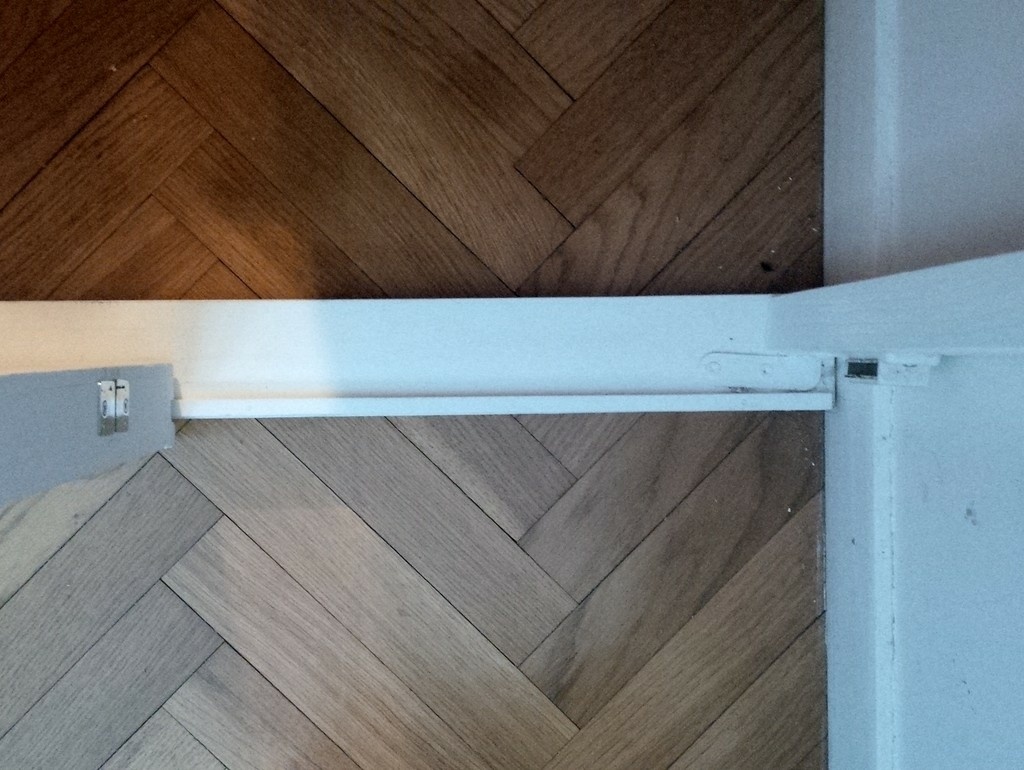

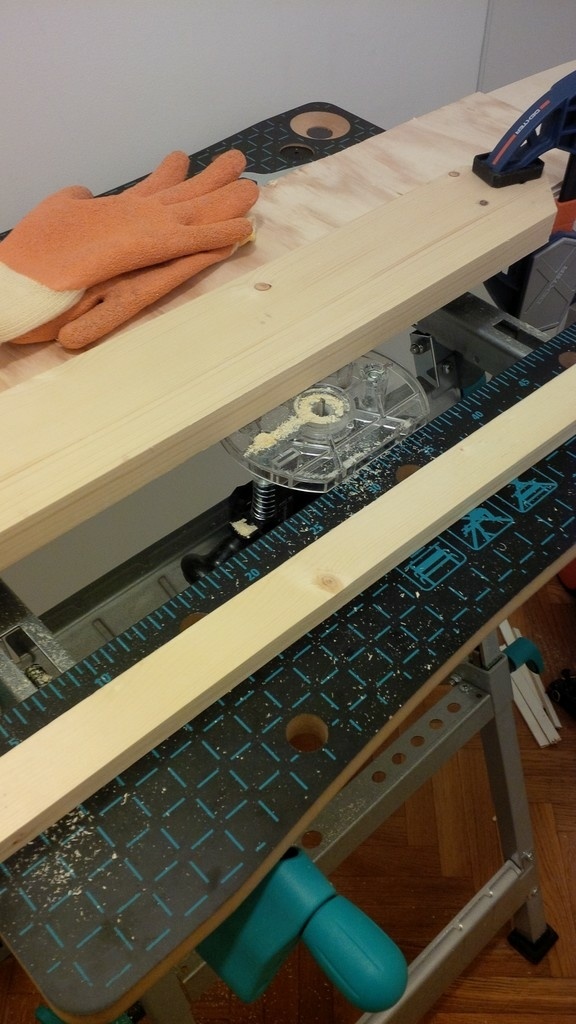

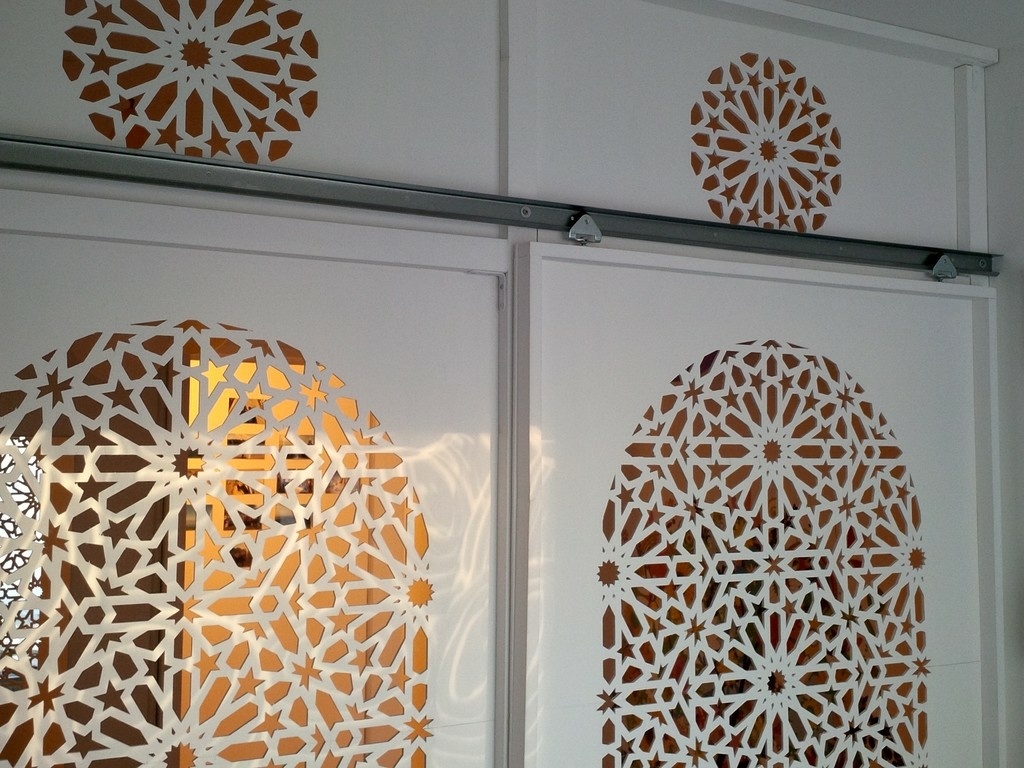

Quant à la porte, j’ai hésité à fabriquer moi-même tout en bois le support qui permet de la faire coulisser mais étant donné que le bois est une matière vivante et qu’il ne cesse de travailler, j’ai choisi au final d’acheter un rail en acier. J’ai fixé la porte dessus et pour la stabiliser en bas, j'ai fait une rainure de 10mm avec ma "petite dremel" en bas de la porte qui s’encastre dans un tasseau carré de 9mm cloué et collé au cadre.

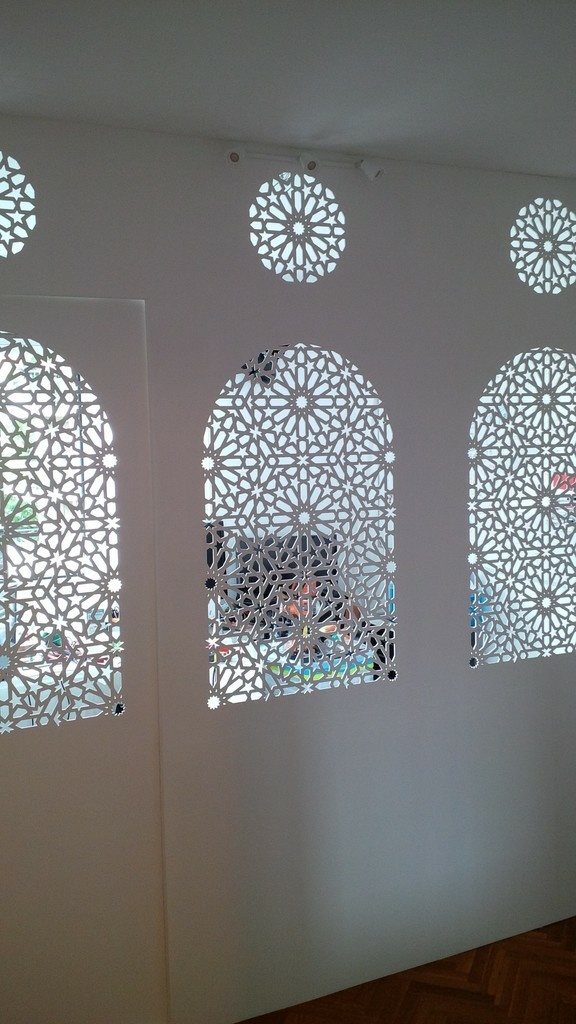

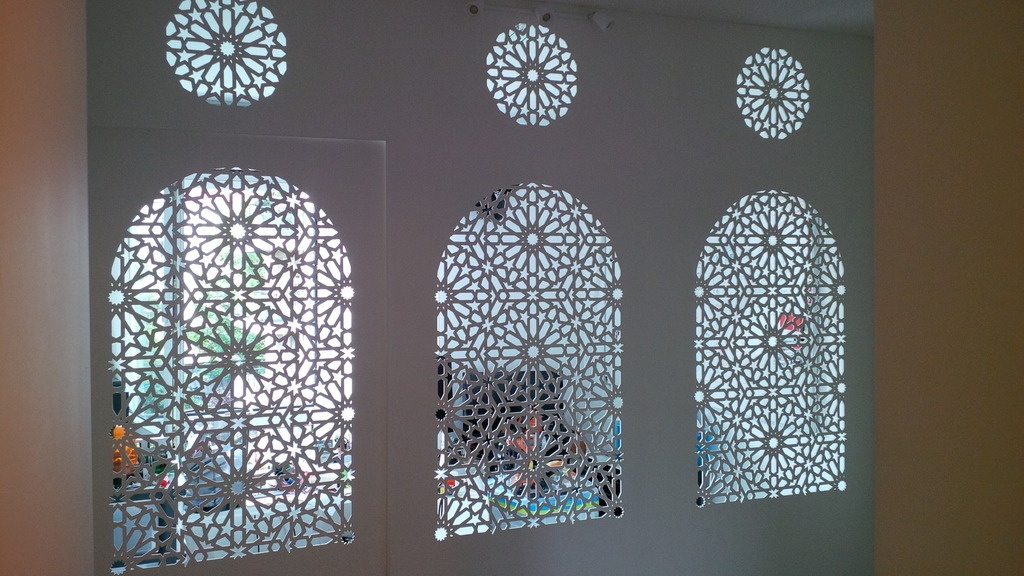

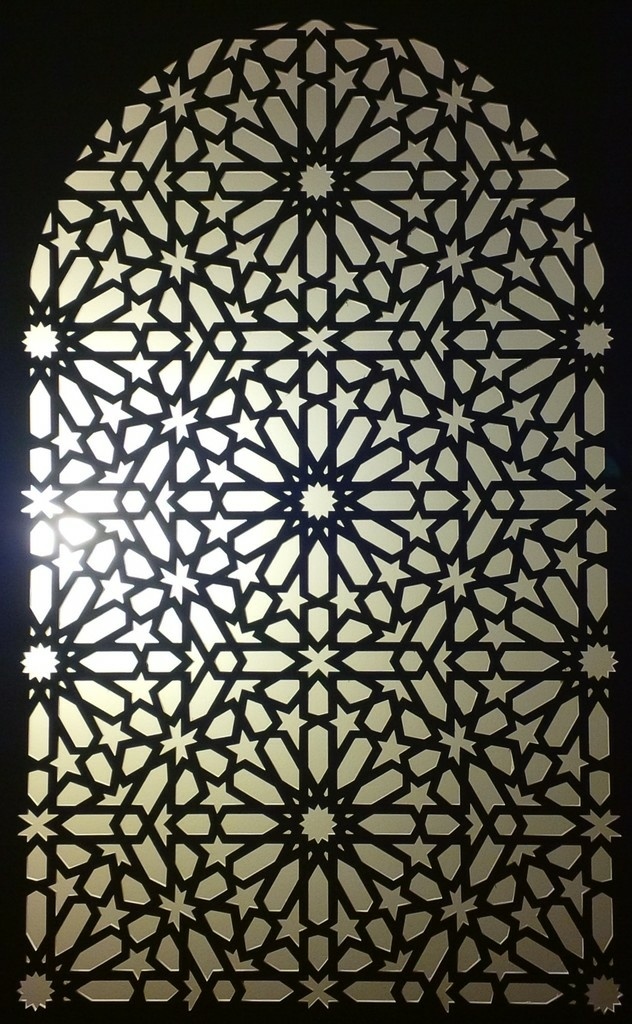

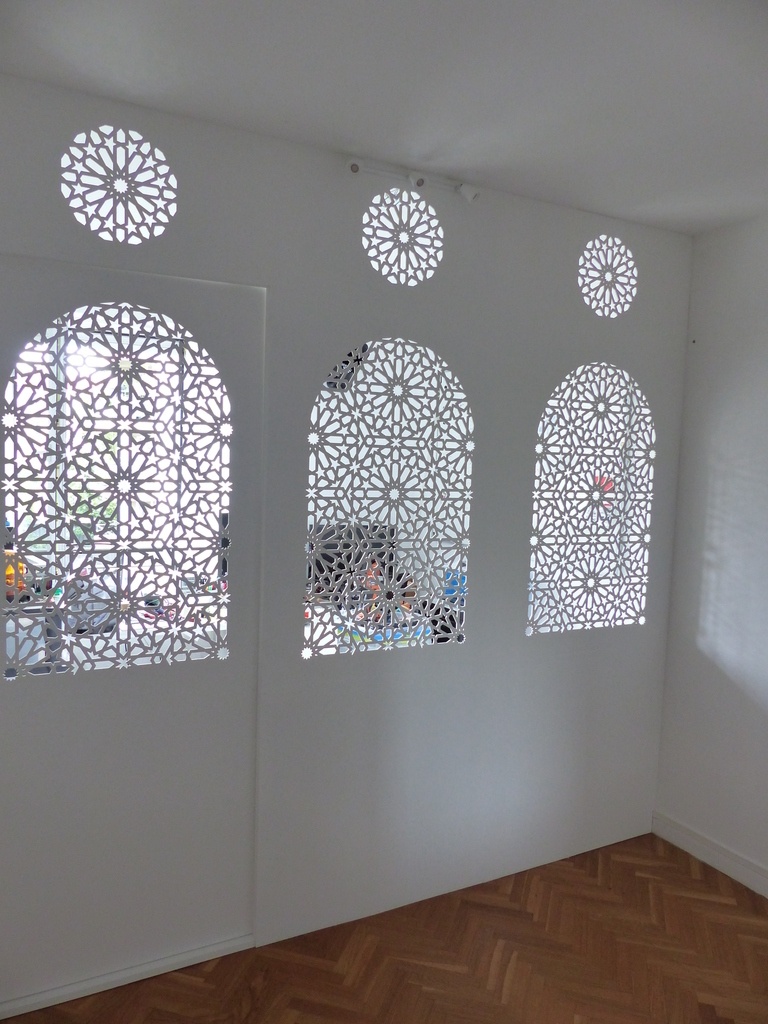

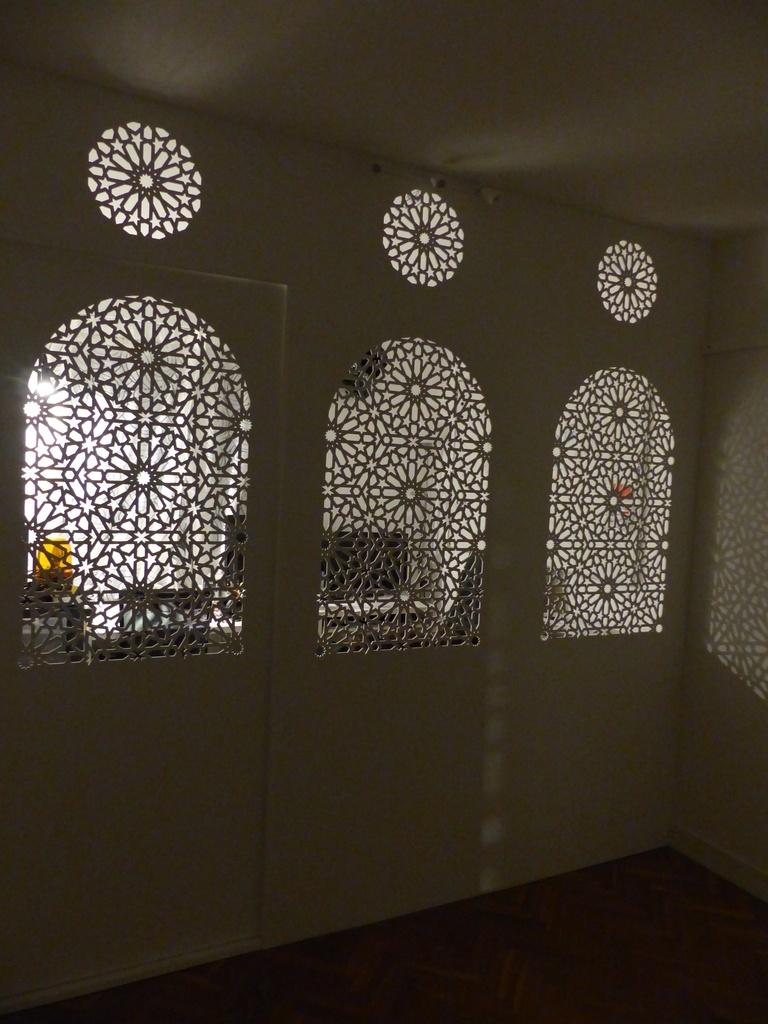

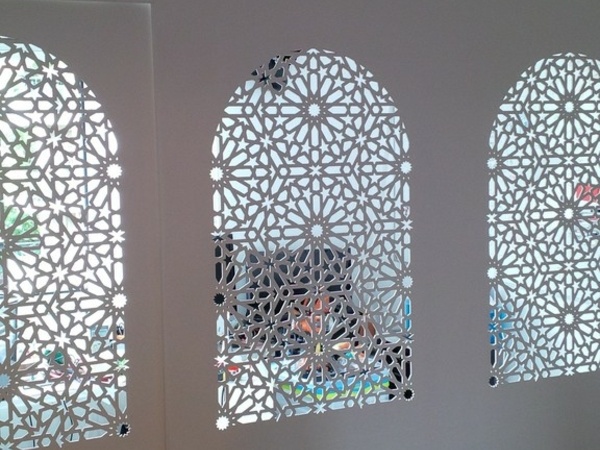

Le résultat final était plutôt satisfaisant. ☺

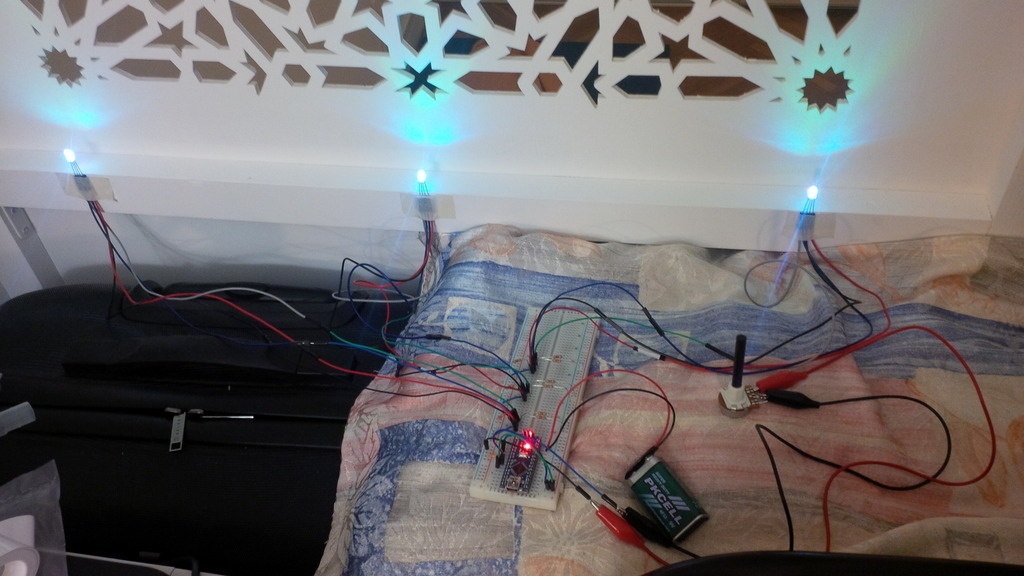

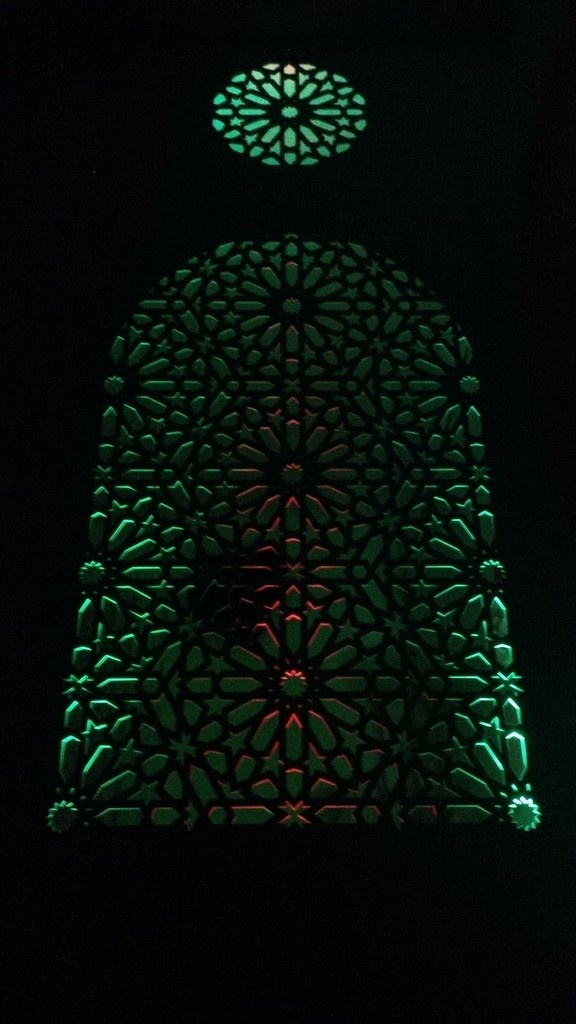

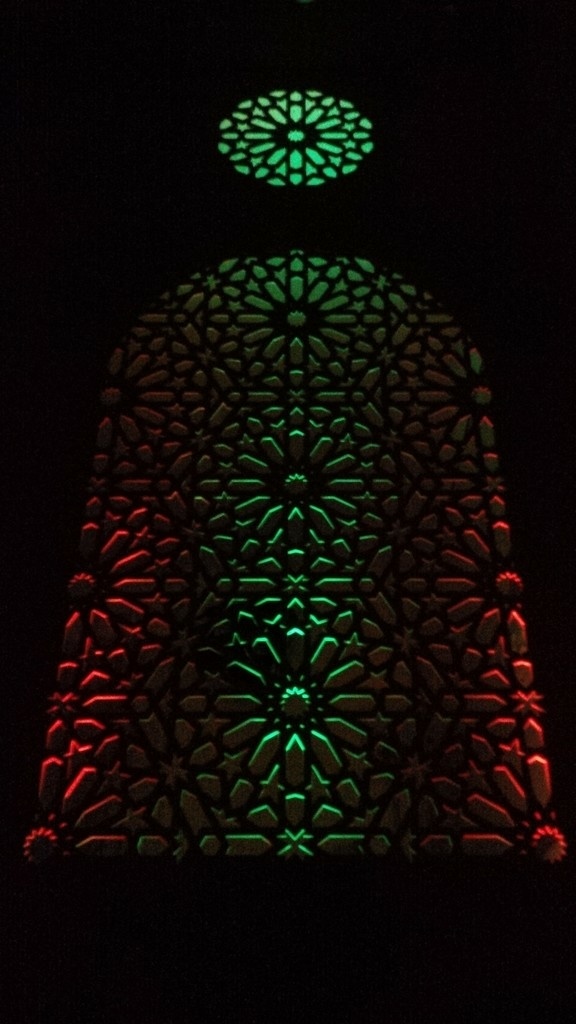

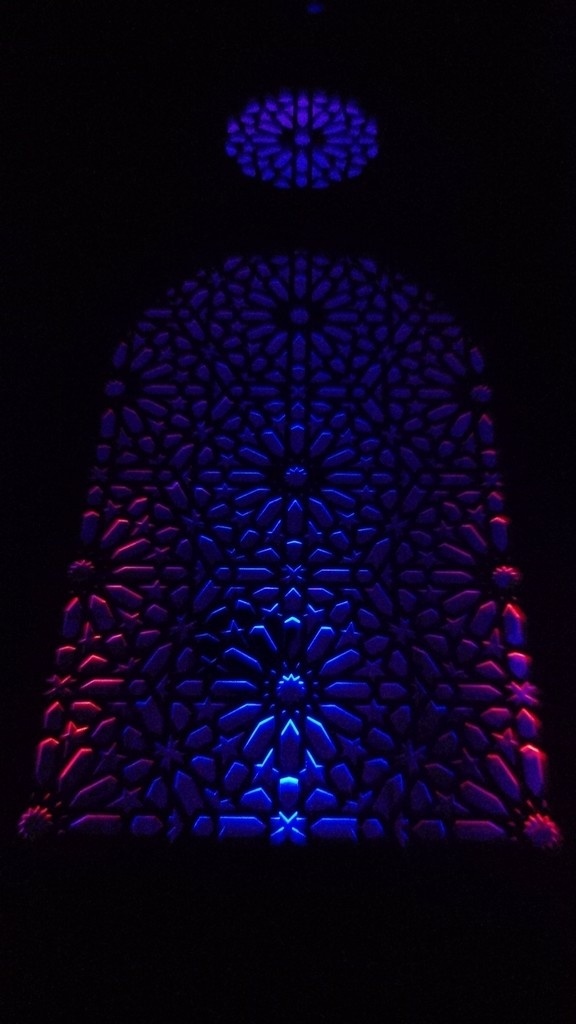

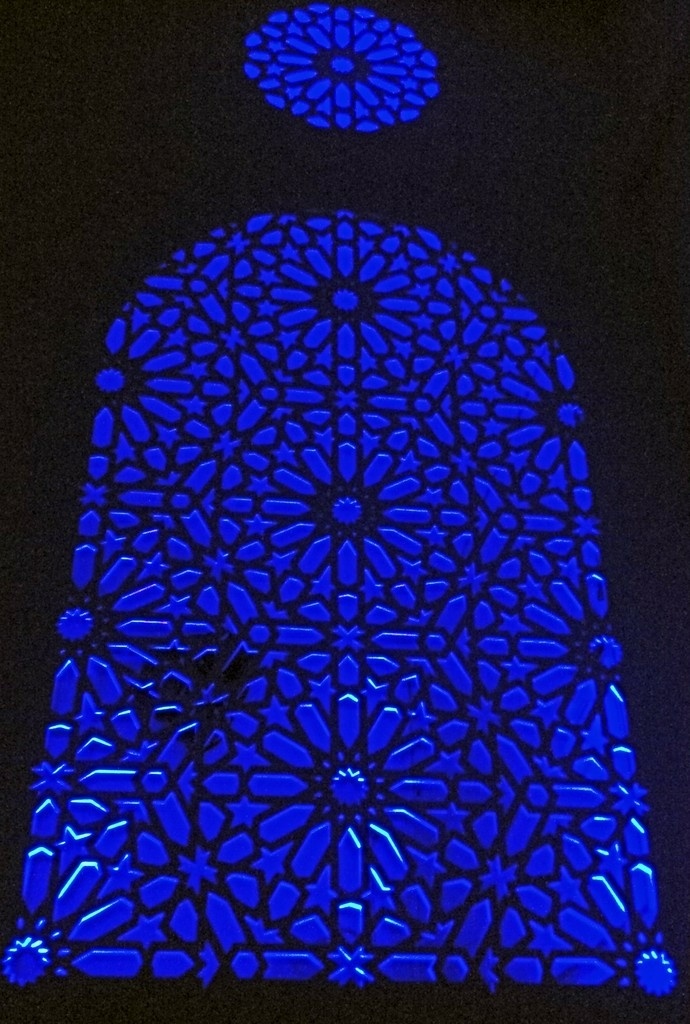

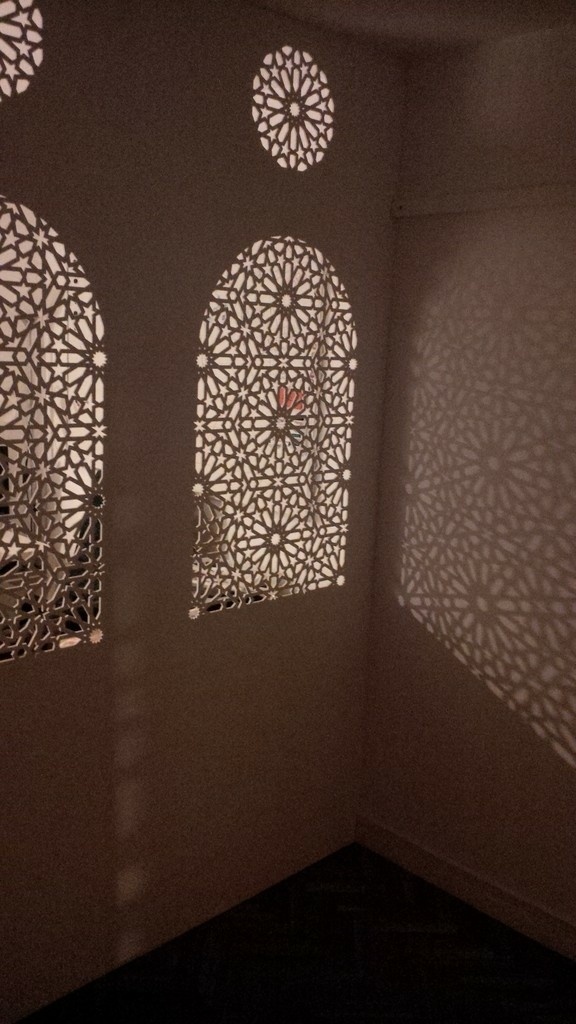

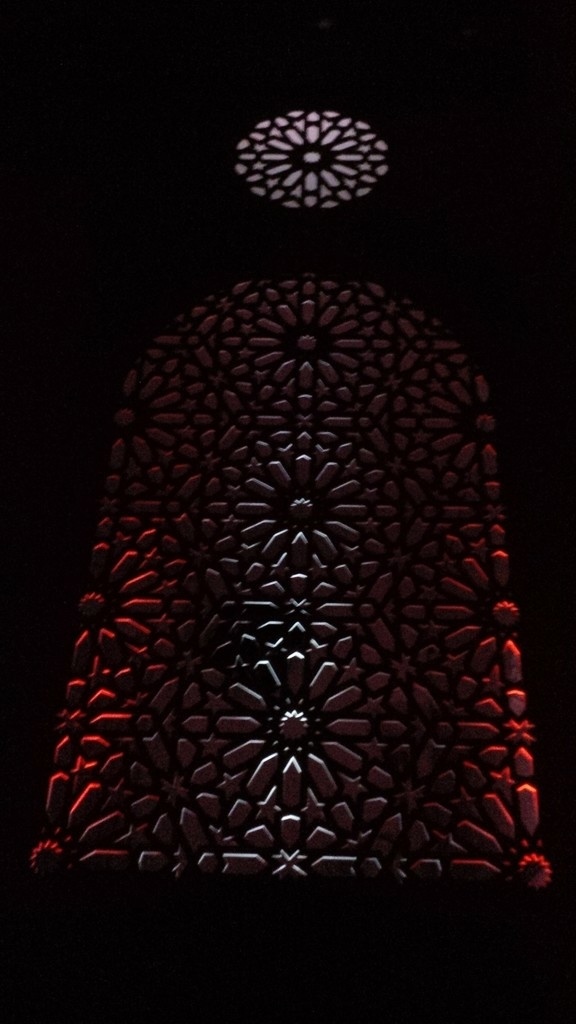

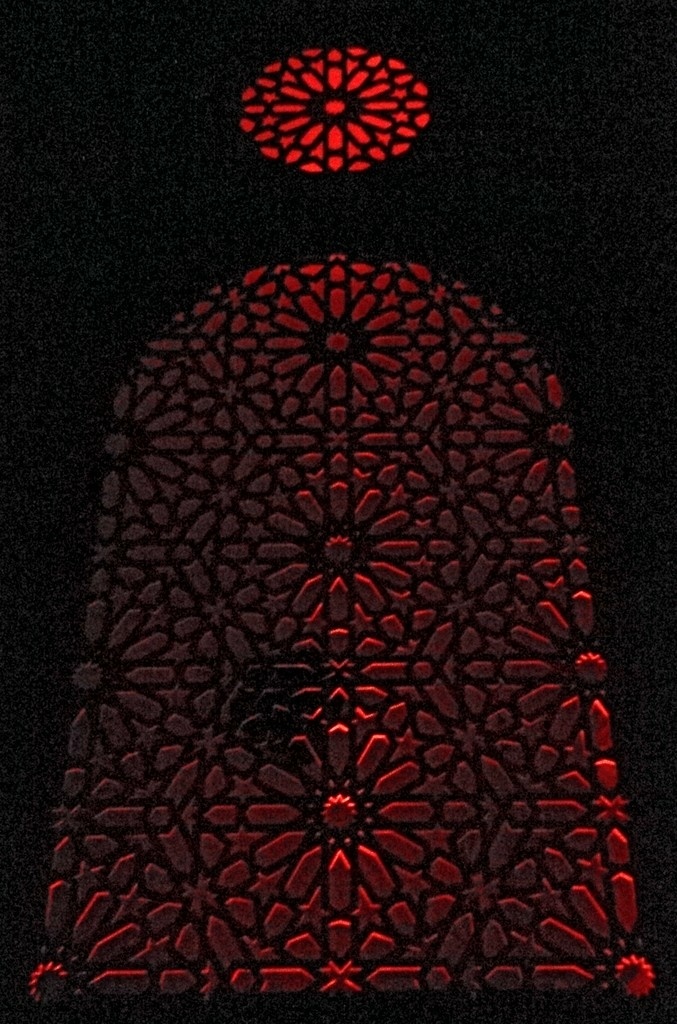

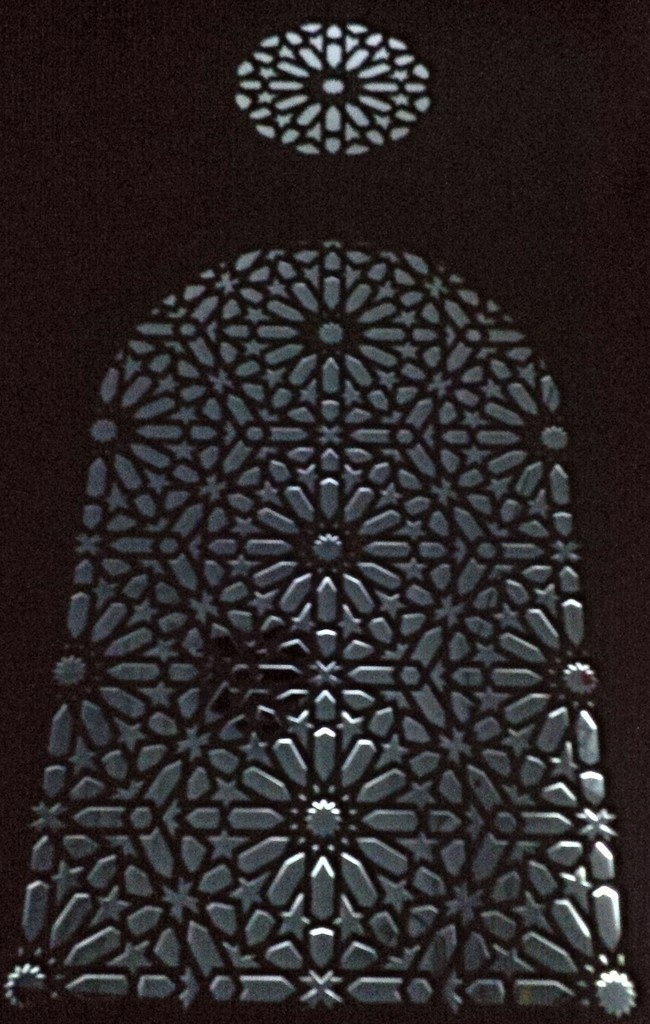

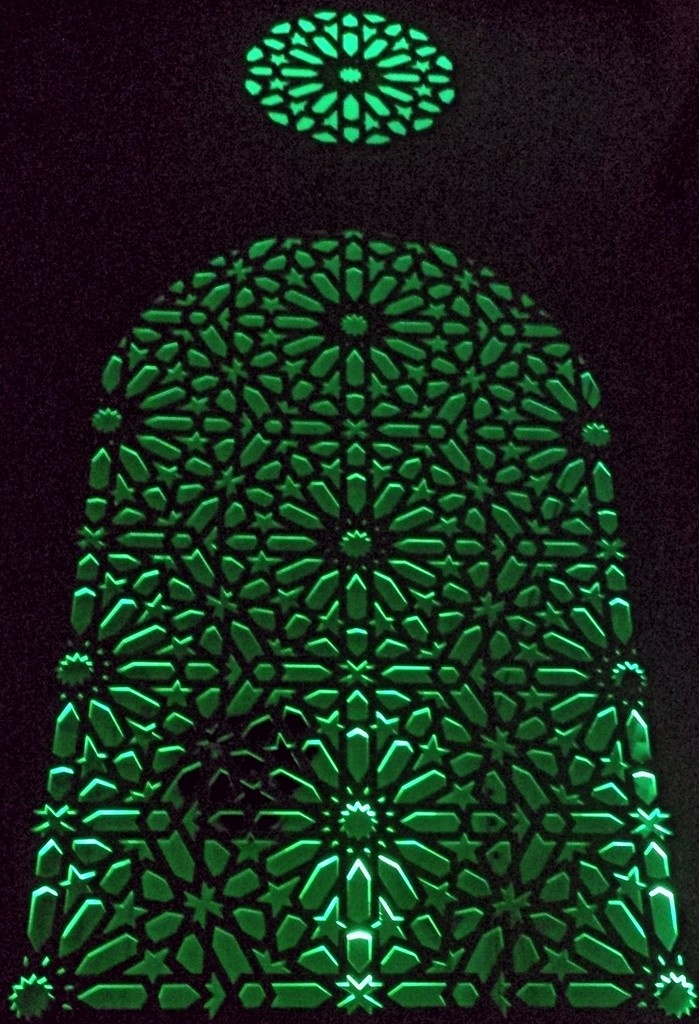

Mais hélas, un "perfectionniste pathologique" qui se respecte ne peut pas se laisser satisfaire aussi facilement! 😒 J'ai décidé donc d'ajouter une touche de poésie à cette réalisation. J'ai créé un petit dispositif avec une poignée de LED RGB et une carte micro arduino que je ai programmée pour changer d'ambiance automatiquement tout en jouant sur le temps de transition de couleurs et l'intensité de la lumière grâce aux variations des petits potentiomètres! Et voici ce que ça donne! ☺
