Tour de chateau


Bonjour, voila cette tour réalisée il y à presque un an, trente m3 de chêne brut on été nécessaire pour sa réalisation.

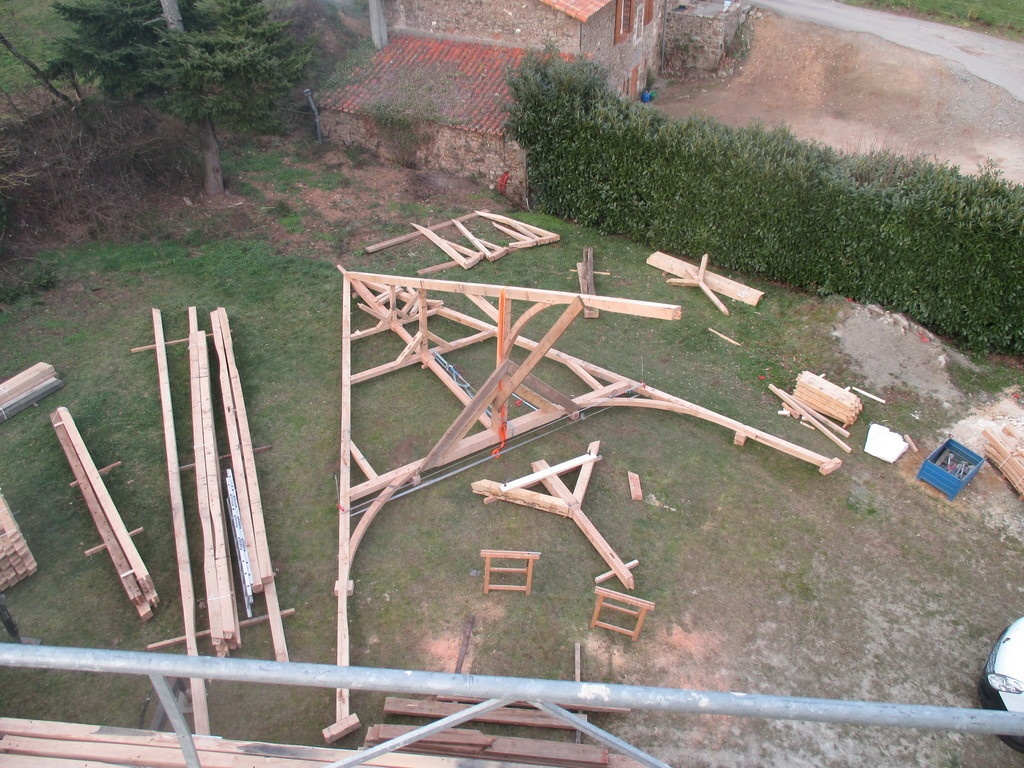

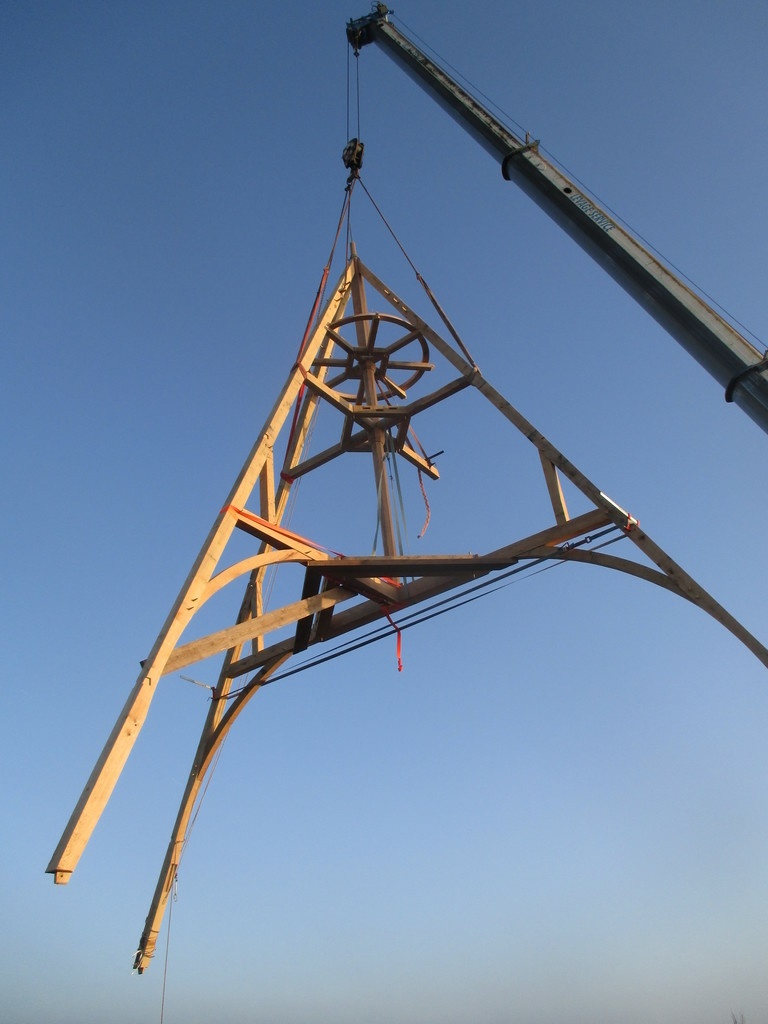

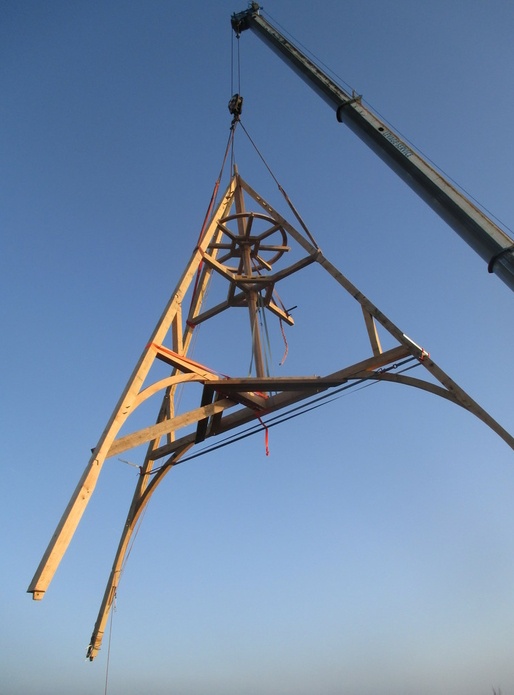

une partie du bois viens des forêts du propriétaire. Le chantier nous à occupé pendant trois mois de taillage à deux et un mois de levage à quatre. La tour mesure 12m de haut et fais 11m de diamètre à sa base il y'a en raccord dedans la tour d'escalier avec son petit dome, une autre petite tour et deux lucarnes, la prise de cotes à du être très précise pour que tout s'imbrique bien au moment du levage 4 mois plus tard. Je rajouterais des photos du projet fini dés que je les récupères.

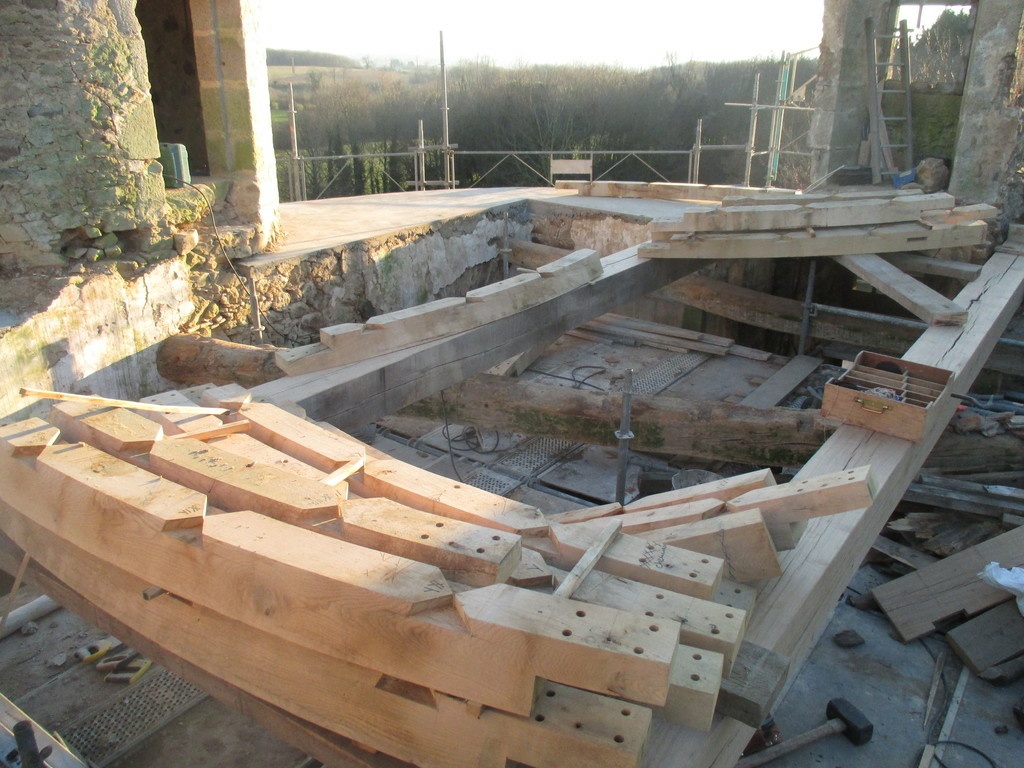

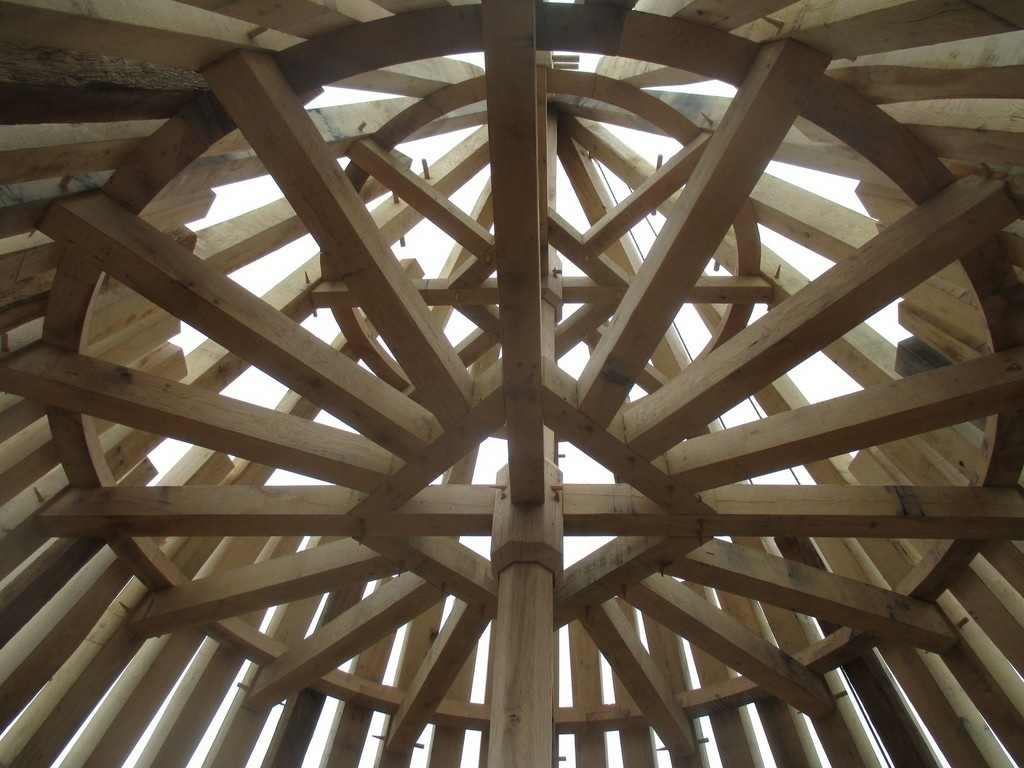

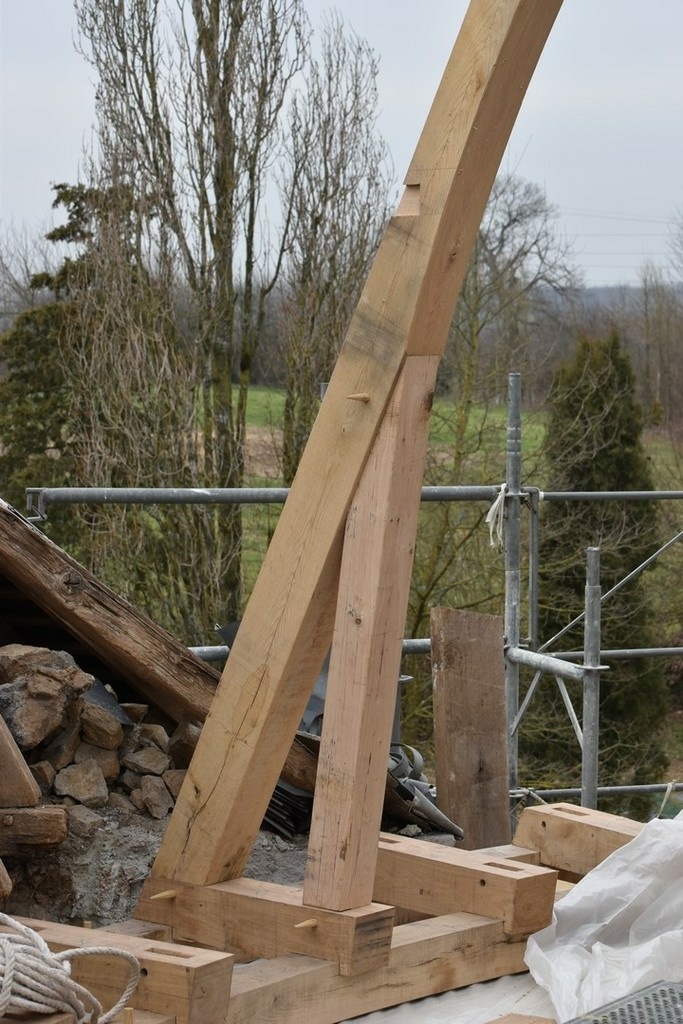

Voilà un peu plus de photos, l'enrayure principale vu du dessous avec les aisseliers cintrés. En réponse à Zeloko voila deux photos pour le détail du pied avec les entailles des sabots dans les sablières et la jambette. La petite entaille dans le chevron sert à maintenir la pannette il y a deux ceintures de pannettes sur la hauteur de la tour.

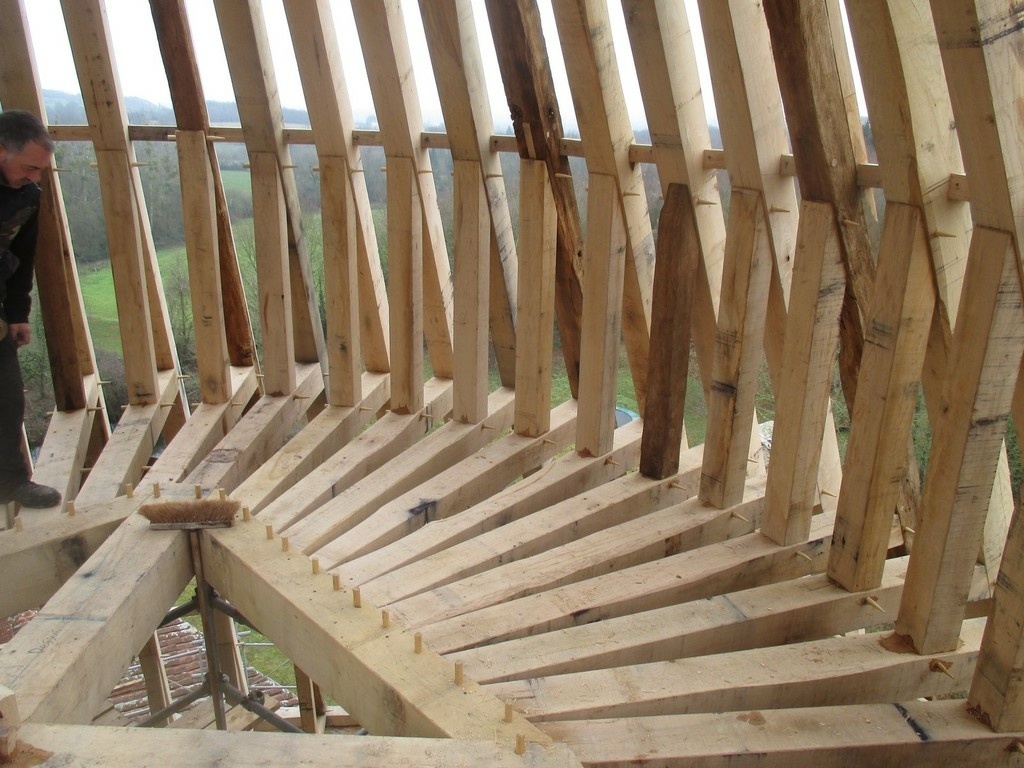

Une vue du dessus avec les potelets.

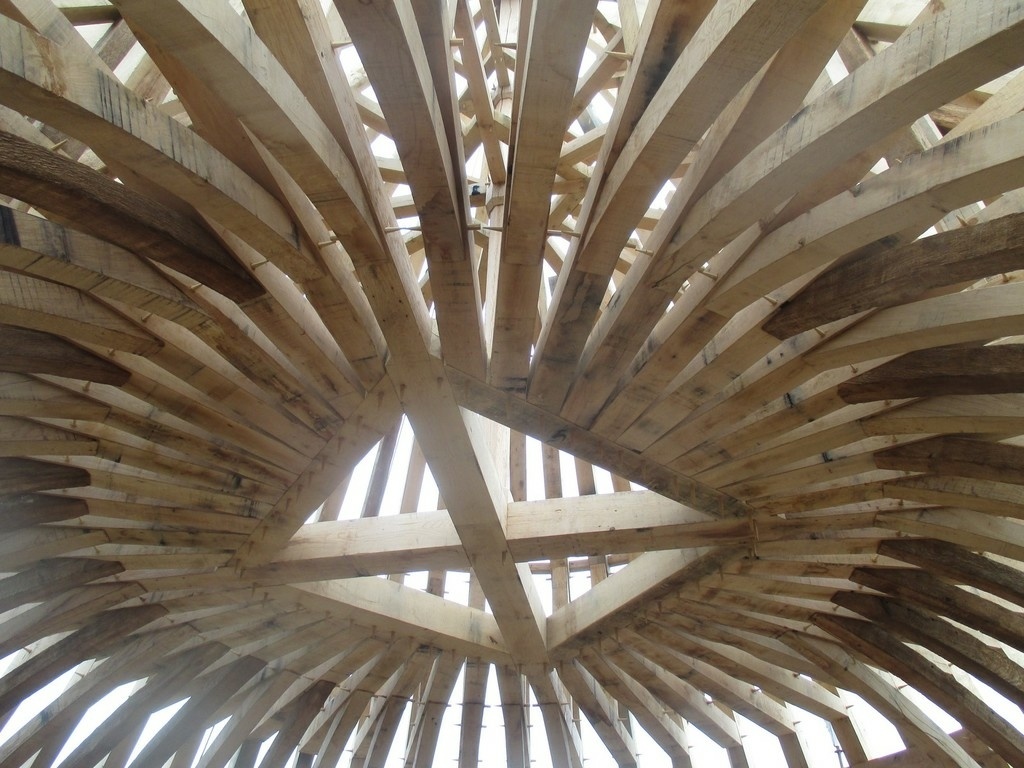

Encore deux enrayures au dessus.

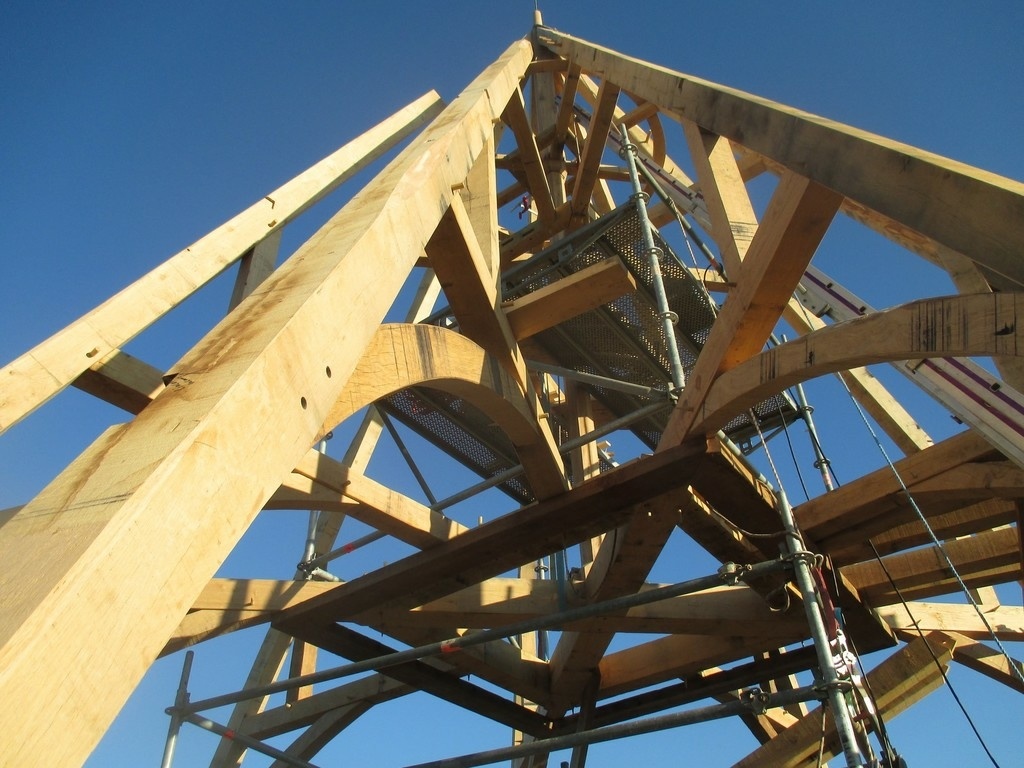

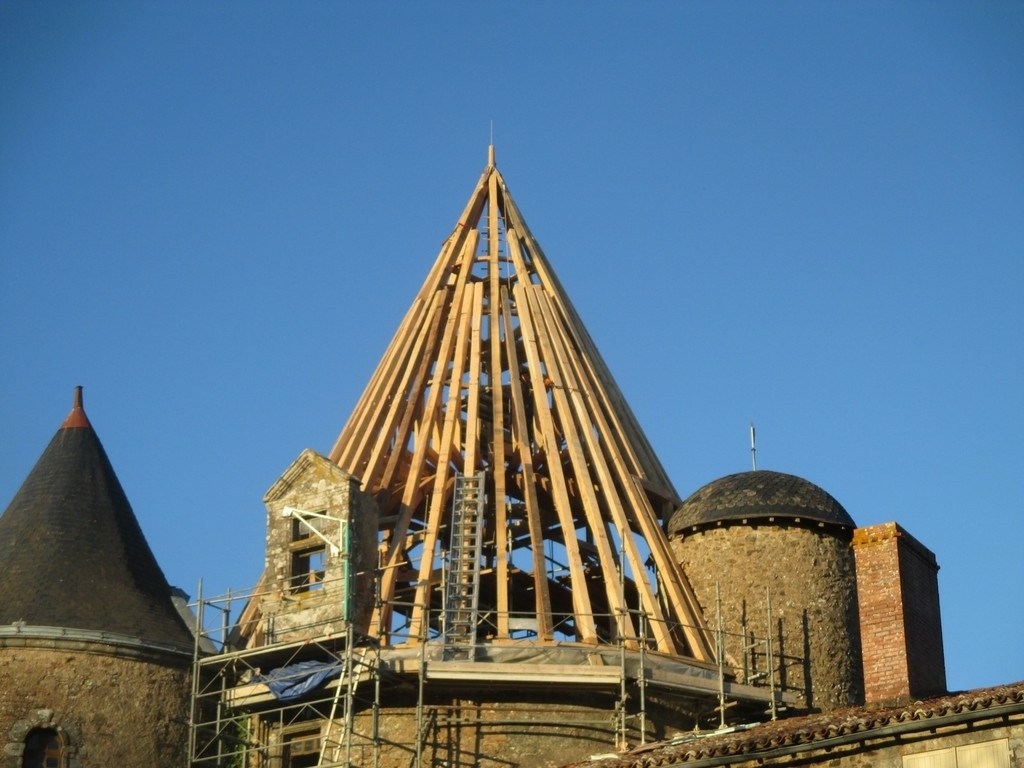

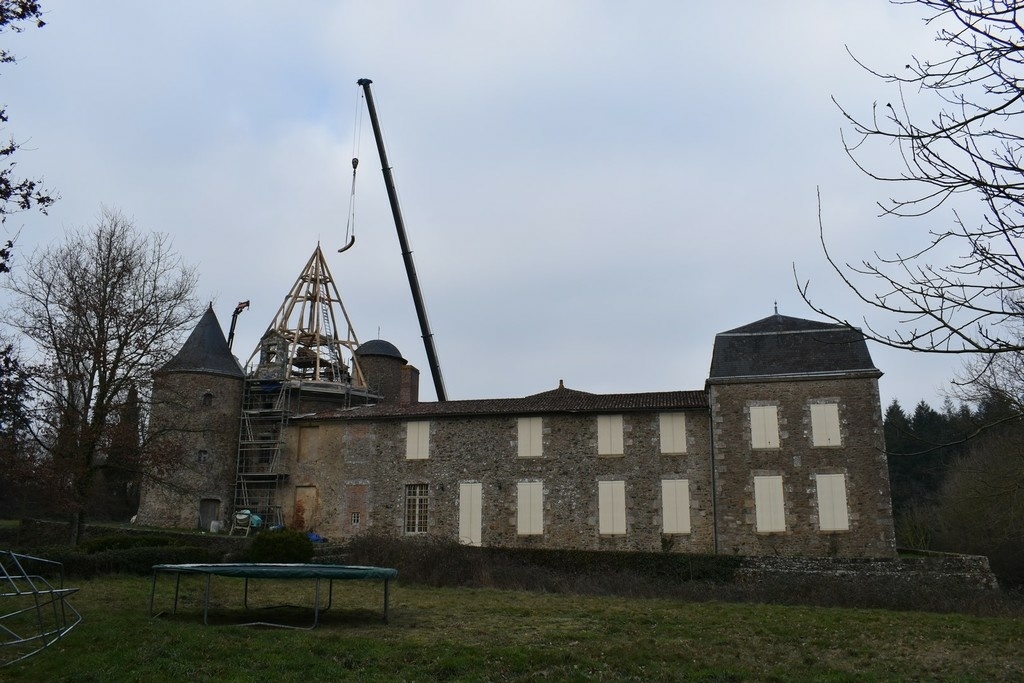

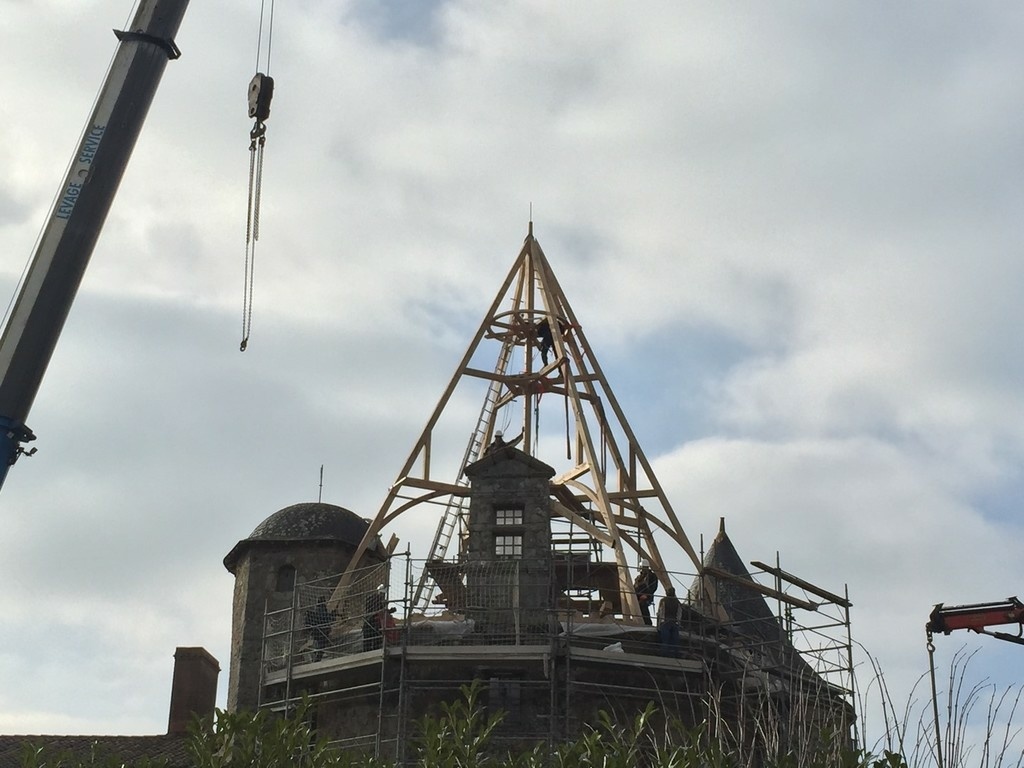

Et voilà une vue pendant le chantier et une vue presque finie,il reste juste les lucarnes à habiller.
Un beau chantier qui m'a donné bcp de nuit blanche pendant sa réalisation mais beaucoup de fierté maintenant qu'il est fini.

Mis à jour

Discussions

ssisco  a publié la création "Tour de chateau".
il y a 4 ans
Philippe Gelard

C'est beau.

sylvainlefrancomtois

top job , top ouvrage !!!!!!!!!!!!

Boris Beaulant
( Modifié )

Super projet et en plus réalisé par une petite équipe finalement. J'ai hâtes de voir les photos finies !

ssisco

Voilà Boris c'est mis à jour avec des nouvelles photos.

Boris Beaulant

Merci !!! Je comprends les nuits blanches et la fierté !

Je vais être curieux, mais as-tu quelques photos de la partie basse aussi ?

Philippe Gelard

Ah oui, super beau!

ssisco

voila je t'ai mis deux photos pour le détail du pied.

Boris Beaulant

Super, merci !

Toutenbois
( Modifié )

magnifique travail

ssisco

merci Samuel...

chênedinspiration

impressionnant comme travail

Lumi

Chapeau pour la réalisation!

Wil

Superbe travail, et sacré atelier ! Je comprends bien les nuits blanches !!!

sylvainlefrancomtois

superbe !! encore une fois , les photos sont top !!

olivimo

Magnifique : merci pour le partage !

foal

c'est vraiment splendide,je viens de visiter la charpente du château de st Fargeau dans l'Yonne,la charpente des tours est semblable à la tienne ,bravo à toi et ton équipe!

foal

ci joint photos

madmax

réalisation vraiment très impressionnante. J'ai beau savoir que c'est fait par un pro, ça n'en reste pas moins un travail de toute beauté. Bravo

jeanco77
( Modifié )

Très beau !!!
Il me semble avoir vu des pièces plus sombres. Sont-ce des anciens morceaux récupérés de la charpente précédente? Ou bien tu as tout refais depuis zéro?

Les plans faits à l'ordi ou en tradi sur sol d'épure directement ?

ssisco

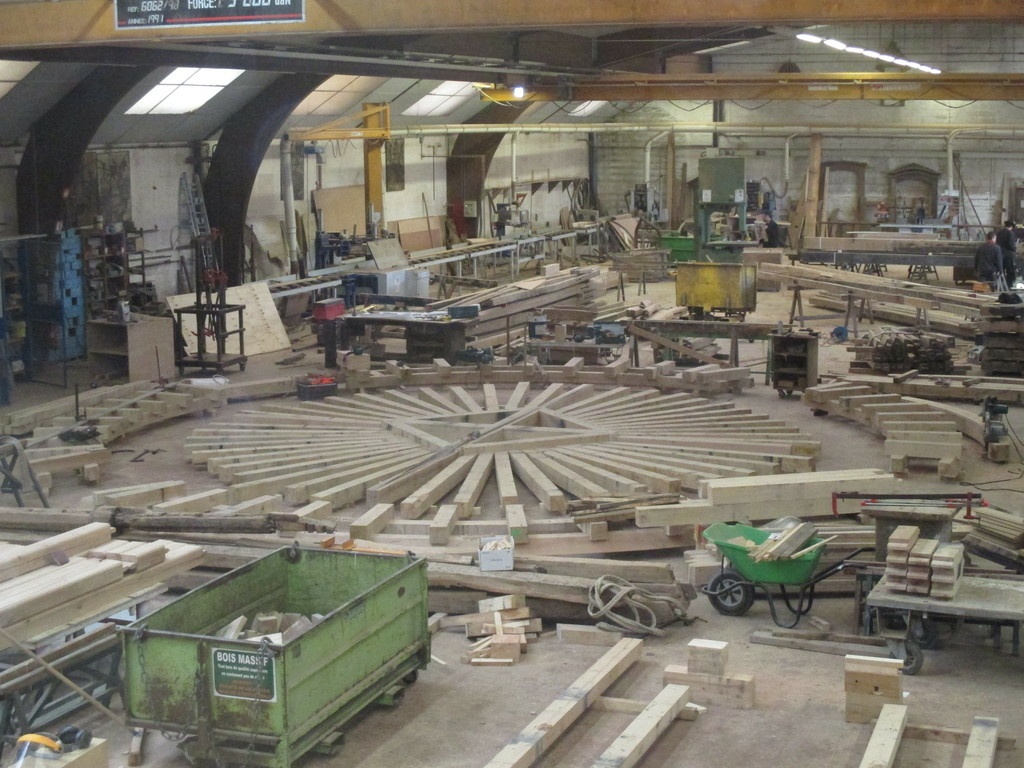

Alors, nous avons récupéré le maximum de bois possible aisseliers chevrons quelque jambettes et potelets pour laisser une trace de l'histoire du bâtiment. Pour les plans j'ai d'abord tout tracer sur l'ordi pour concevoir le projet, puis tracé une épure à l'échelle 1 pour piquer et tailler l'ensemble de la charpente

Morentch

Superbe réalisation, bravo !!!

stephhubert

Ha là là... Tout simplement très beau.
Je suis toujours stupéfait par ces réalisations au cordeau des charpentiers. Je vous envie !
bravo !

JeffB

Un commentaire de plus pour ne dire que du bon et du beau. Merci ! Cela fait du bien de voir de tels chantiers se réaliser.

ssisco

Merci à tous, je suis ravi de faire découvrir mon métier. En ces temps modernes ou les charpentes sont de plus en plus taillées au robot, c'est bien de pouvoir encore avoir des chantiers comme ça ou tout est tracé à la main.

Wil
( Modifié )

ssisco, vous avez malgré tout une machine de taille dans ta boite ?

ssisco
( Modifié )

Non pas de machine de taille, ça viendra peut être un jour mais pour le moment nos mains nous suffisent.

Wil

Je suis bien d'accord avec toi, dans mon entreprise il n'y en a pas non plus et c'est mieux comme ça je trouve !

ecto1
( Modifié )

c'est vraiment hallucinant 😱

Boisenformes

Une fierté mérité ! Rien qu'à imaginer les tracés, j'ai déjà la migraine.
C'est quand même plus beau de voir la patte de l'homme plutôt que des bois parfaitement rabotés et taillés en CN qui n'auront jamais le même charme.

Cluc

Super boulot

JeffBurlu

Ouahou ! Je découvre cette création et je suis estomaqué !
Admiration.
Et quel beau métier !
