Vic66

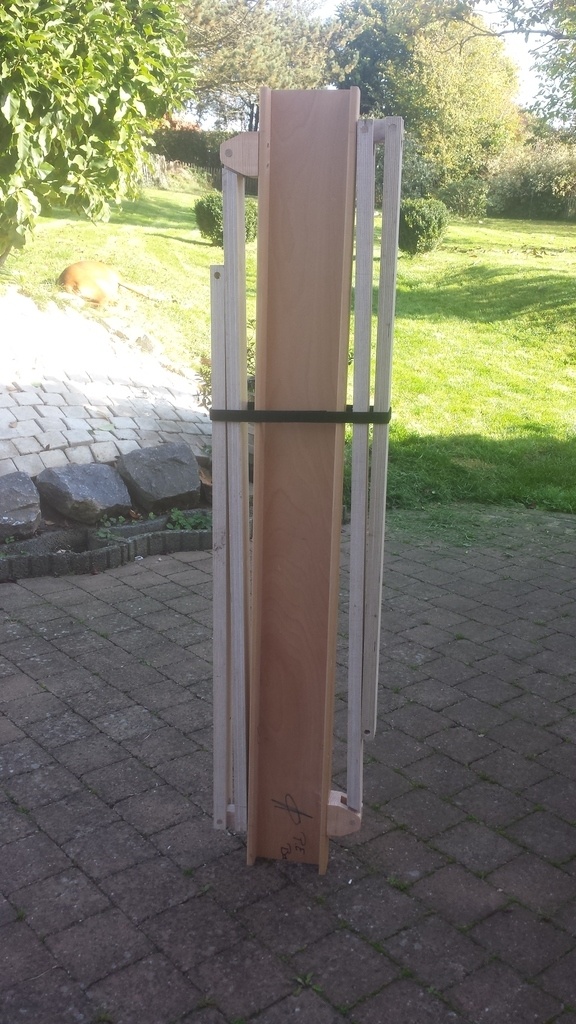

Support pliable pour ma scie circulaire


Bonjour à tous,

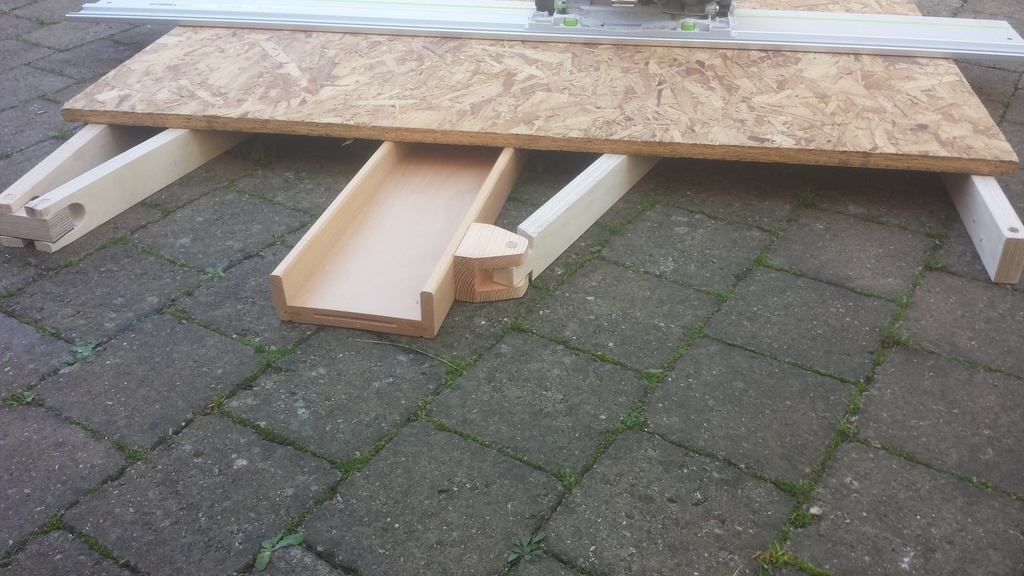

Je vais bientôt créer un dressing et n'ayant pas beaucoup de place pour travailler de grands panneaux, je me suis fait ce petit système pour m'aider à la découpe. Je peux travailler aisément des panneaux de 1400 x 3000 et me mettre sur le panneau qui sera stabilisé.
Une fois de plus qu'avec de la récup 😊

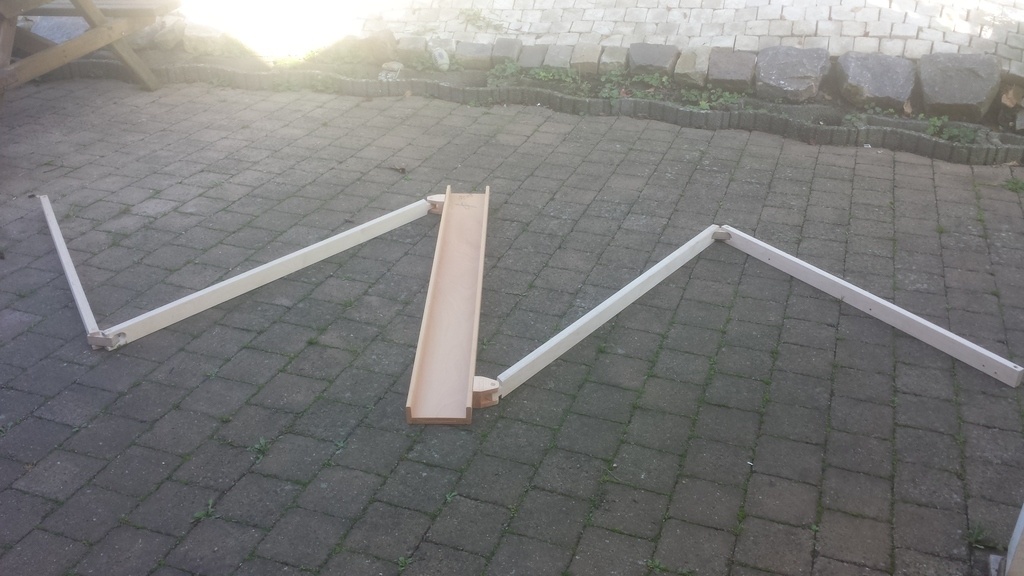

Découpe en largeur jusqu'à 1400mm et en longueur jusqu'à 3000mm.

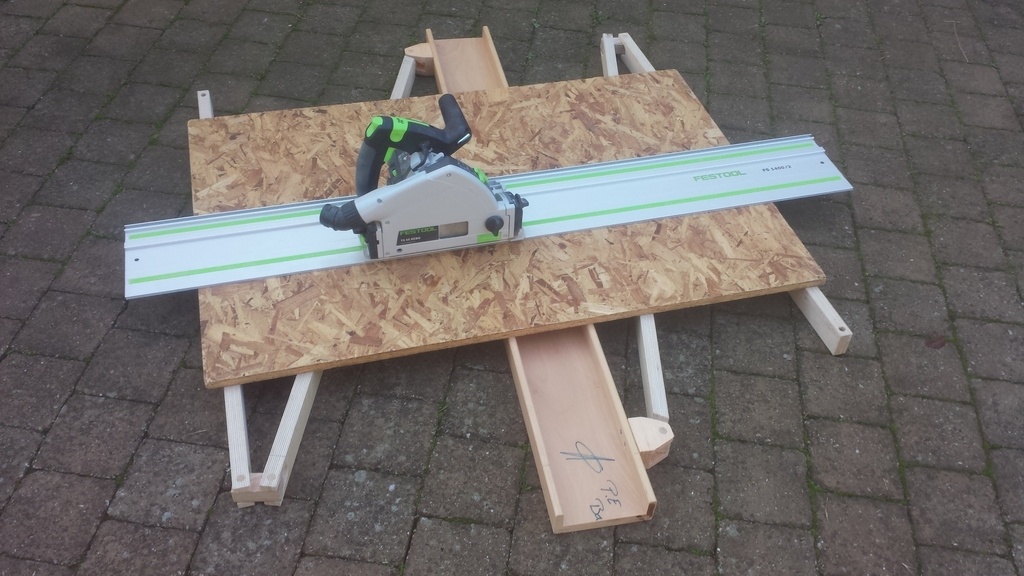

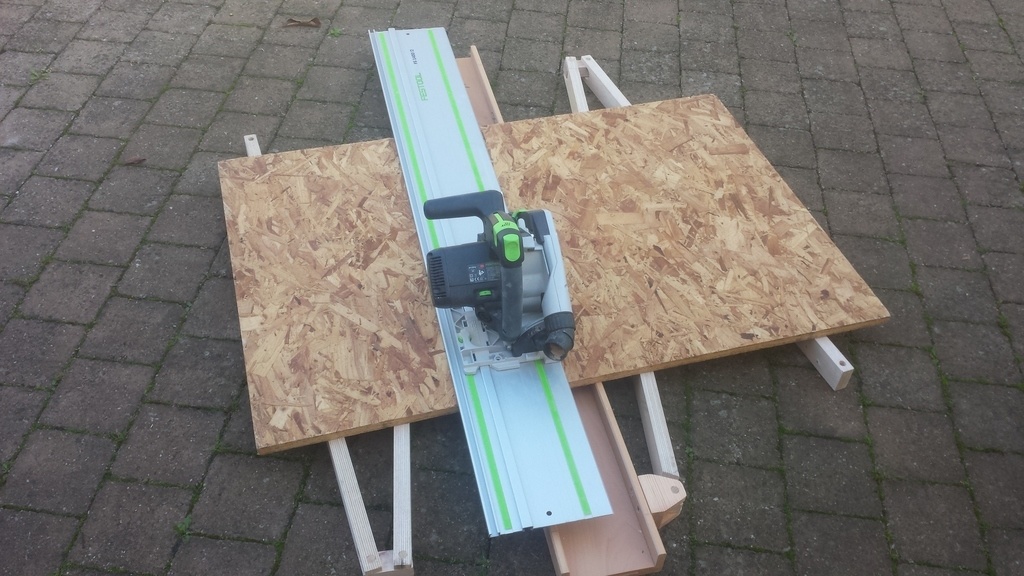

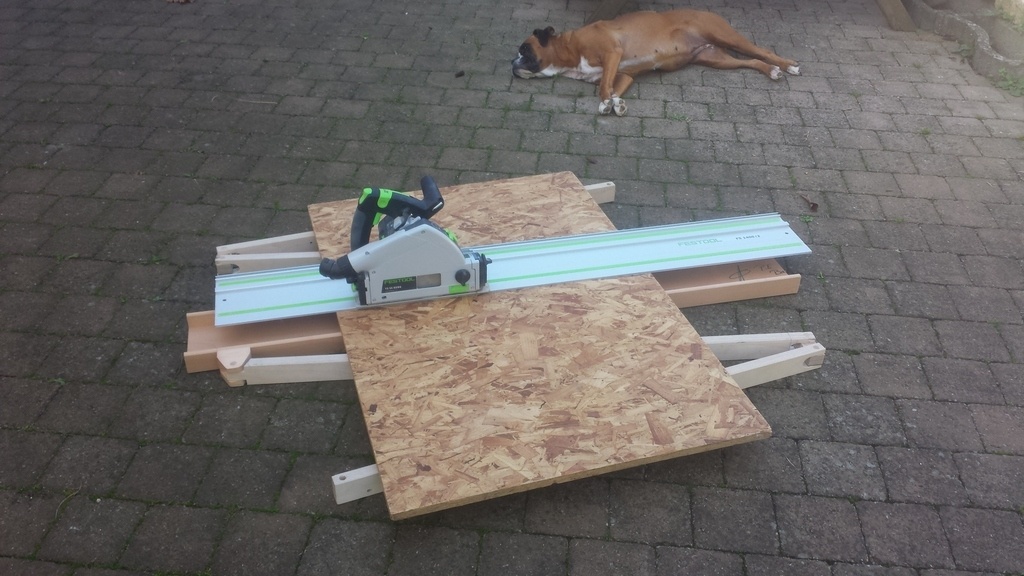

Petit test en photo

Mis à jour

On en parle ici

Vic66 a publié la création "Support pliable pour ma scie circulaire".il y a 2 mois
gibetb


Super astucieux ! Mais quand tu découpes en largeur, tu entames les bois, non ?
J'adore, en tout cas.

Vic66


Merci beaucoup JB 😉

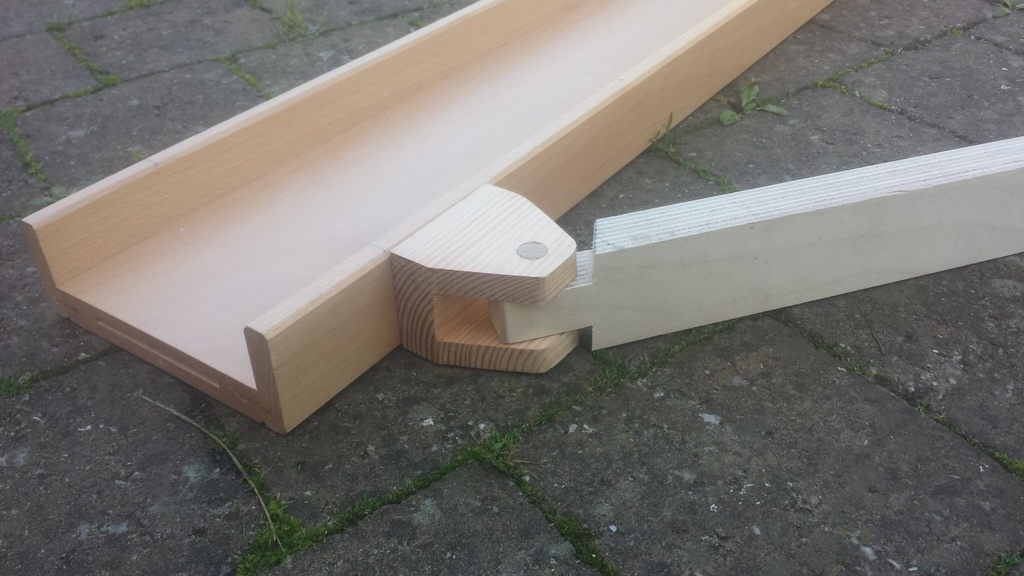

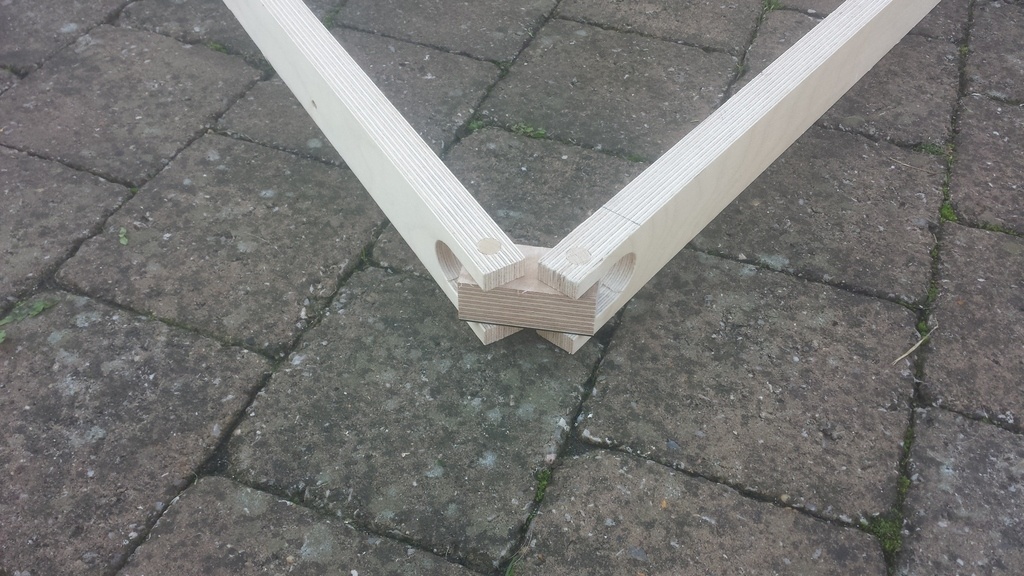

En effet j'entamerai le bois sur la longueur mais ce ne sera que de 1 ou 2mm, j'ai de la marge avant qu'il ne soit plus stable. Pour la largeur je peut aussi le retourner et la partie centrale sera plane (pour finition de coupe parfaite). Mais, je suis étonné d'avoir une excellente finition des deux côtés sur du mélaminé. J'aurais pu me simplifier la vie en faisant les articulations avec des charnières en métal (mais bon j'aime bien essayer mes premières idées ).

camema


c'est pas bête!!! et surtout très adapté à ta situation. en plus la réalisation à l'air très propre alors bravo!

Vic66


Merci @camema
En effet je l'ai fait pour pouvoir travailler dans l'atelier, la cour et peut être qui sait sur chantier. Je ne me suis pas trop attardé sur les finitions, l'objectif principal était qu'il soit opérationnel 😉

gilles


Très ingénieuX ton idée.
Par contre il faut que tu travailles par terre car les charnières risquent de casser ?

Vic66


Merci @gilles
En effet les charnières ne sont prévues que pour un travail au sol ou encore sur une grande table (elles servent surtout à garder l'ensemble en une pièce).

Wil


Ingénieux est le bon terme ! J'avais la même question que @gibetb mais il m'a devancé ! Aurais-tu pu intégrer des martyrs à ton système ?

Vic66


Merci @wil
J'ai pensé au martyr que je peux intégrer à la partie centrale (mais, il suffit de le retourner) et pour la longueur ça aurait été contraignant et je voulais qlq chose de simple et léger. il pourra encore modifié en cours de route si besoin ! Mais pour mes besoins actuels ce prototype me convient 😉

Zeloko


J'y aurais aussi bien vu des martyrs un peu comme sur mes chariots. Comme ça tu peux couper dans tous les sens sans réfléchir et rebouger le panneau.

Vic66


Je vais étudier la question, merci @zeloko

pyrene79


Simple et efficace. Bravo !!

Vic66


Merci @pyrene79 😉

Vic66

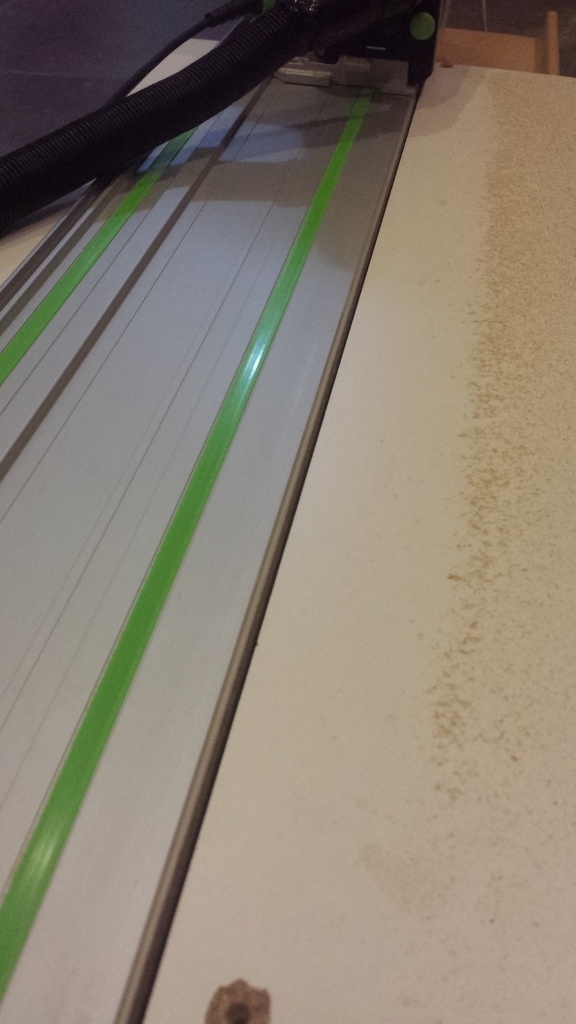

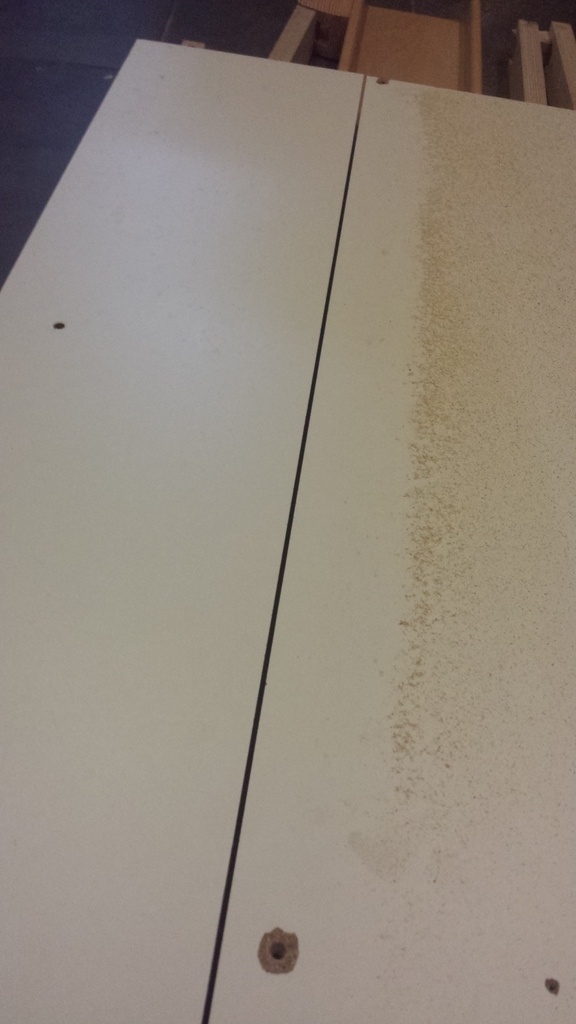

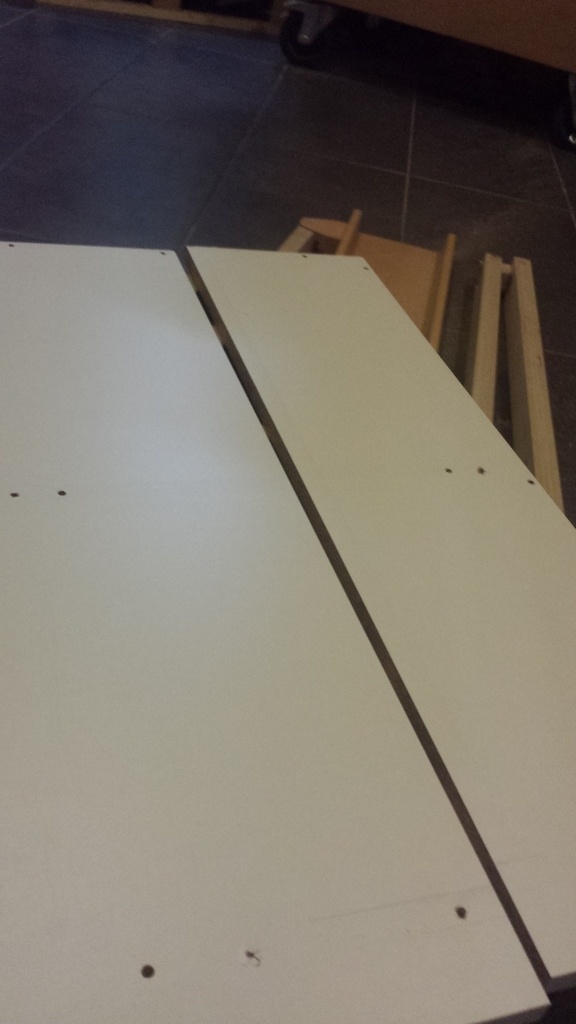

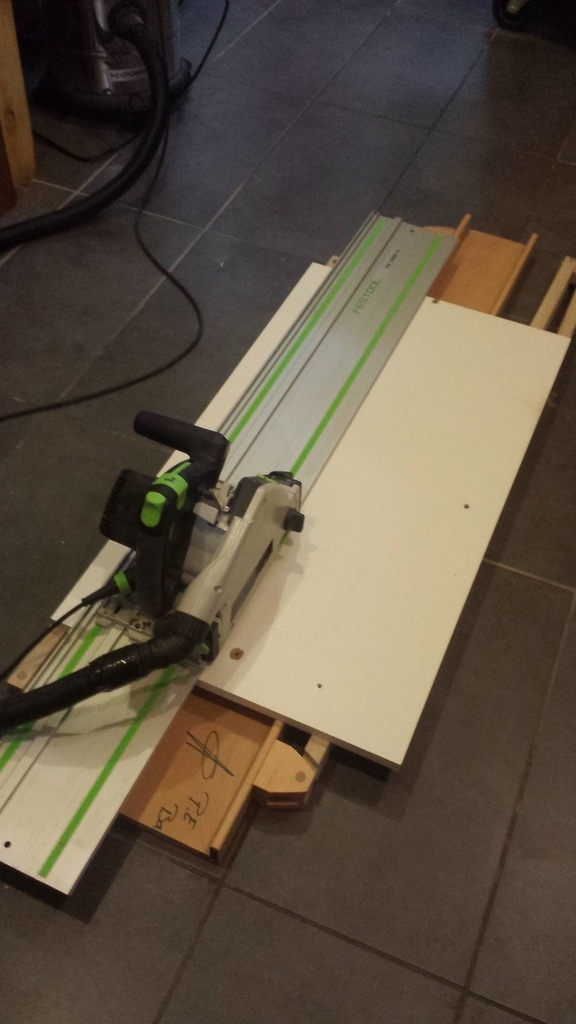

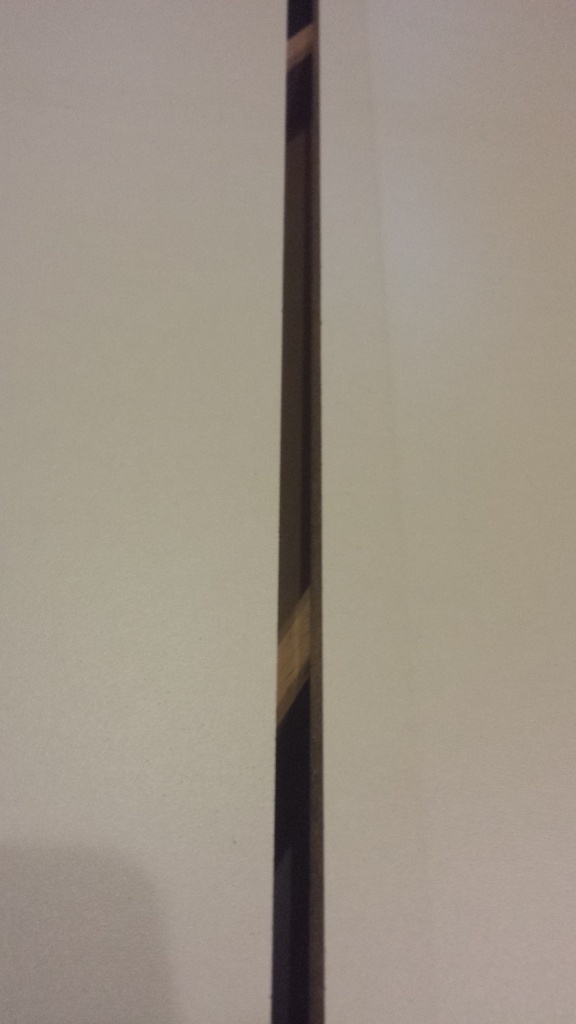

Merci à tous pour vos commentaires positifs. Je viens de faire un test sur un panneau mélaminé... (Les dernières photos ).

Didier


+1 pour Ingénieux.
"J'aurais pu me simplifier la vie en faisant les articulations avec des charnières en métal (mais bon j'aime bien essayer mes premières idées )"
et en plus,tu protège ta lame ;)
Quand tu scies au dessus de la goulotte, il ne te manque pas grand chose pour piéger la poussière qui part dessous...
En tout cas merci pour ce partage, et encore bravo.

Vic66


Merci @didier
Cela m'a traversé l'esprit d'essayer de capturer la poussière en bouchant une extrémité de la goulotte et faire un système d'aspiration à l'autre extrémité (voire boucher les deux extrémités), je ne suis pas trop sûr de l'efficacité et à la base, je voulais qlq chose de très simple et rapide a mettre en place. j'avoue que je suis très content déjà comme ça, en attendant d'avoir mieux 😉

Didier


En général, la sciure est projetée vers l'avant.
Pour ne pas scier le tuyau de l'aspi, je verrai bien un trou sur le côté et une planche martyr en biais dans la goulotte.
C'est vrai que cela complique, mais la poussière de panneaux, c'est pas top.

Vic66


Ça aurait le mérite d'être testé ! Je vais étudié la question...
Merci 😉

Zeloko


C'est très malin !!! Bravo !

Vic66


Merci @Zeloko ;)

chado

"Voilà une idée qu'elle est bonne"

Vic66


Merci @chado

PLab

ouuuuuu comment je vais te piquer l'idee !!!! en rajoutant une option martyr .. mais top !!!

Vic66


Merci @patrickl91
Fais toi plaisir ! Je vais essayer de faire les martyrs avant toi 😉

bohua


en un mot brillant bravo @vic66, je pense aussi reproduire cette idée "compas scions" (à vous de nous donner son nom).

un petit mot pour Zeloko,, ne peut on pas créer une rubrique DIY outil ou un moyen de les repérer dans l'ensemble des créations. un peu comme l'annuaire avec une arborescence.C'est juste une idée, le site est déjà parfait

bravo

Vic66


Merci @bohua 😉

ecto1


Mac Gyver sort de ce corps 😂
blague à part tu deviens vraiment très bon @vic66 (en fait tu l'a toujours été)

Vic66


Merci beaucoup @ecto1, il est vrai que je me débrouille un peu dans tous les domaines, mais maintenant il est temps de me perfectionner un peu (dans le bois surtout) et d'essayer de me donner les moyens pour y arriver!

Mikabois


Cest pas bête ton invention. Ayant peu de place moi aussi j'avais pensé à autre chose, mais j'aime bien ton concept. Bravo

Vic66


Merci @mikabois on fait ce qu'on peut comme on peut 😉
