Escalier balancé en chêne

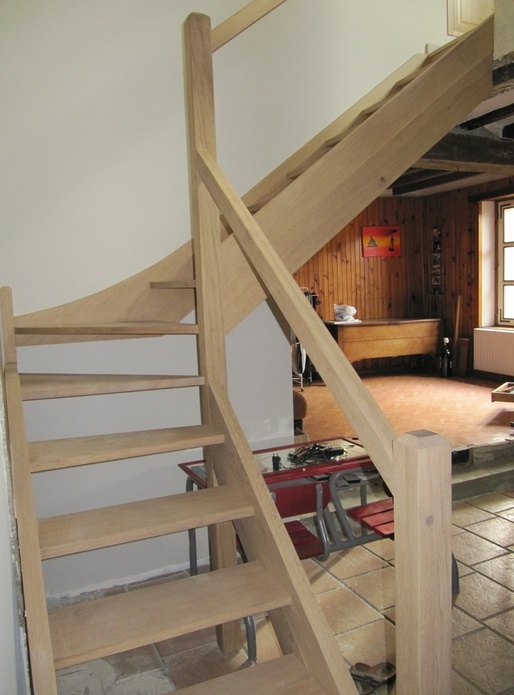

Réalisé cet été, un escalier quart tournant sans contremarche avec deux limons.

Les contraintes :

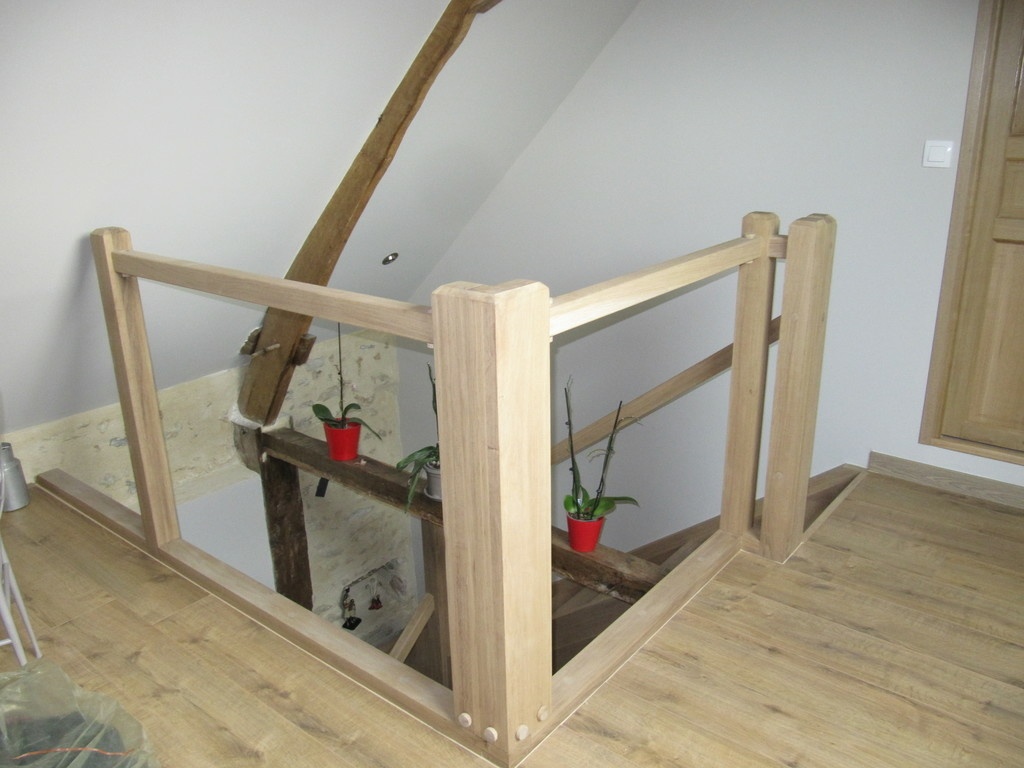

Espace limité, pas d'accroche possible au mur, tout l'escalier est visible, Le garde corps de l'étage doit rester démontable pour faire passer des meubles éventuels, pas de balustres mais des gardes corps en verre.
Un chantier en rénovation pas fini au moment des prises de cotes. Une mise en place qui devait être rapide.

C'est donc le résultat de beaucoup de réflexion (5 plans différents) pour adapter la solution à la vieille ferme en cours de rénovation de mes amis.

La première prise de cotes ayant été faite avant de percer la trémie, c'était juste pour voir si on pouvait faire un escalier à cet endroit. J'ai répondu "OUI!", on doit pouvoir trouver une solution.

Les 4 autres plans (complets) avant la solution finale ont été pour tenir compte de l'évolution des travaux au fur et à mesure.

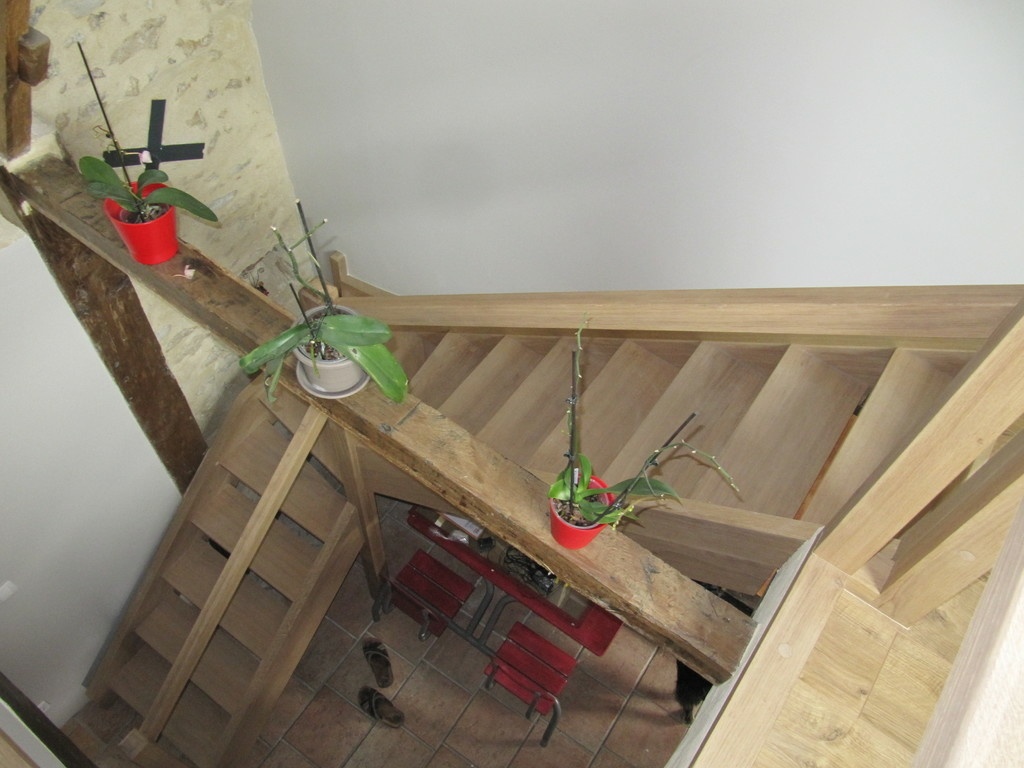

L'ouverture de la trémie (Permière version) a permis de révéler la position exacte de l'entrait (jolie poutre avec les pots de fleur dessus) qui a réduit considérablement réduit mon échapée de tête. Je ne pouvait plus reculer l'escalier comme prévu : on se cognait la tête très vite.

Le plancher d'arrivée a été recouvert d'une chappe qui aurait dû être de 1 cm (simple réagréage). Les différences de niveau on donné une vraie chappe allant de 0.5 cm à plus de 15 cm par endroit. Ces travaux étant réservés au proprio, mais pour le dessinateur : On reprend tout depuis le début...

Bref, au bout de presque 8 mois de réflexion et de travaux qui se finissaient dans la maison, j'ai réussit à trouver une solution qui tienne la route.
A ce point , je tiens à remercier vivement Sylvain Le francomyois et Kajmed pour les articles génraux et leurs conseils en particulier, sans qui cet escalier n'aurait sans doute pas vu le jour : 👍

La fabrication :

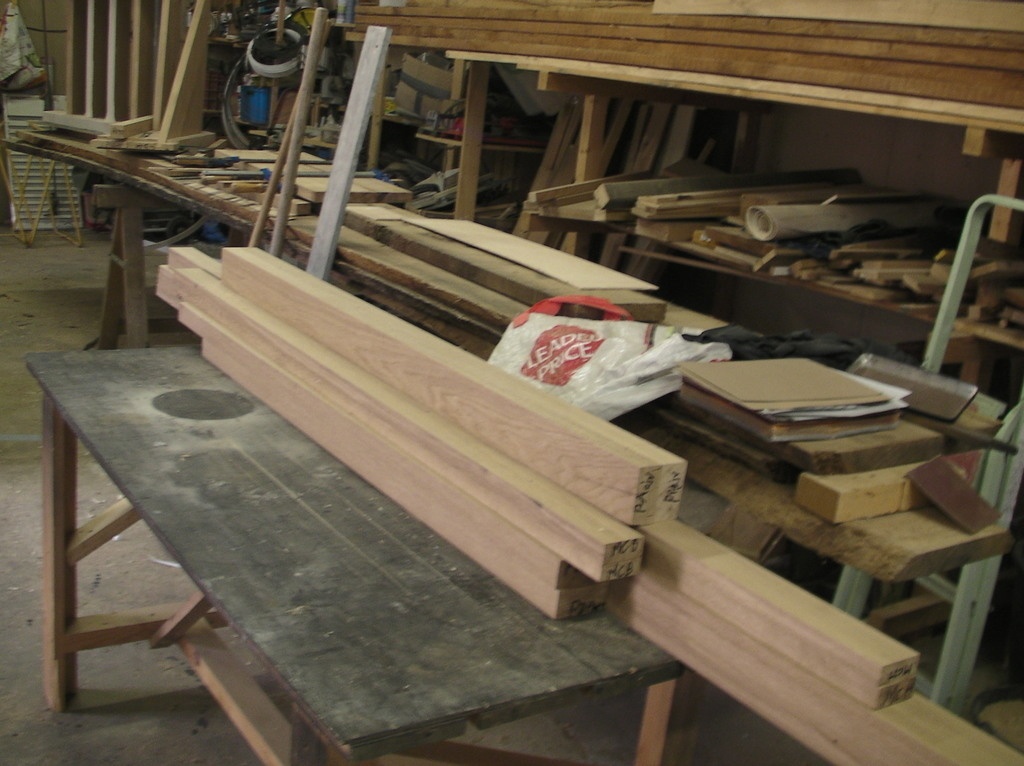

Achat du bois tout en 41 mm, bien sec et surtout bien lourd ... En tout avec les garde corps ça fait 0.9 m3 quand même. 😓

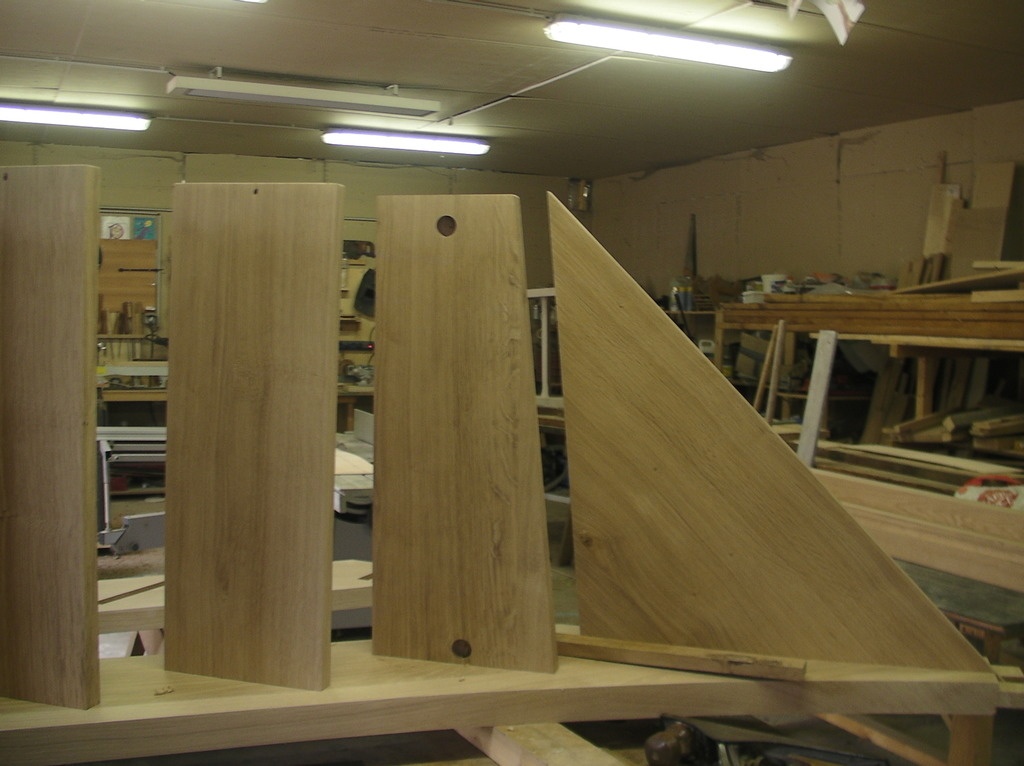

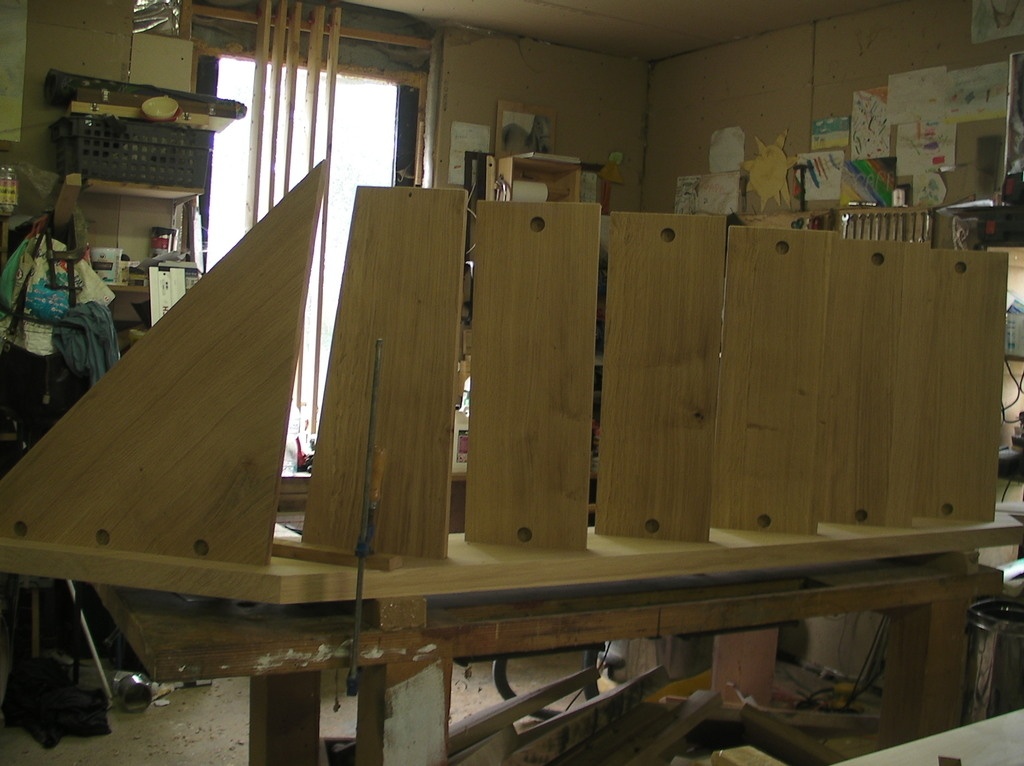

Plein de rabotage et de collage plus tard, on obtient un beau tas de bois prêt au montage ou presque.

Pour les limons et les marches j'ai fait imprimer à l'échelle 1/1 par un imprimeur numérique local : Je n'ai pas la place de faire une épure au sol ET la fabrication en même temps.
Première fois que j'utilise cette méthode, et c'est vraiement bien. Si on coupe pile au trait, on a des pièces qui s'enquillent parfaitement bien presque sans reprise.

Petits problèmes rencontrés :

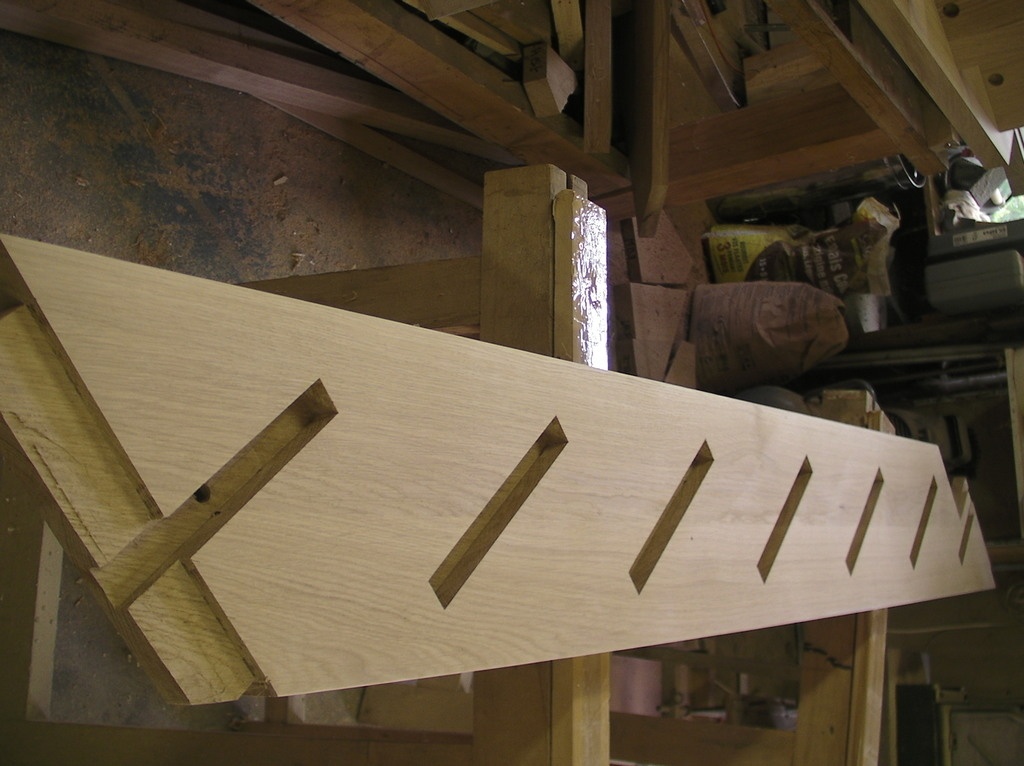

Le chêne très sec, c'est très dur ! L'entaillage des marches a tourné à l'épreuve de force avec mes fraise carbures traditionnelles. J'ai été obligé d'acheter un fraise entièremnt en carbure micrograin hélicoïdale pour y arriver (les références ici.

Pour fixer les marches :
Kajmed m'a dit que les marches devaient rentrer en force sans jeu dans les entailles. je me suis éxécuté. Il faut donc beaucoup de force de persuasion avec moultes serre joints et coups de massettte pour tout mettre en place !!!

La fixation définitive est assurée par des vis en biais . Pour passer la visseuse, un trou à fond plat est fait sur le dessous de la marche et bouchonné ensuite avec des bouhons faits dans les chutes.
Ca marche bien mais il faut faire les trous EN DESSOUS ! et pas dessus comme sur une de mes marches. Leçon : Quand c'est la fin de la journée, il ne faut pas faire "encore une marche". Au final j'ai bouché avec beaucoup de précautions 'couleur du bois, sens du fil ...) et le défaut est presque invisible.

Le chantier en pause devait se réduire à un week end max. Donc j'aitout assemblé en deux partie seulement, sans pouvoir les réunir (mon plafond est trop bas).
Les deux morceaux pèsent très lourd. Il faut les manipuler avec précaution.
Lors de l'installation, tout est passé par une porte avec 1 cm de marge sur les côtés. On l'a levé à trois et on a un peu transpiré je doit bien l'avouer.

Par contre, il s'est mis en place au millimètre (sans jeu de mots) entre les poutres, le départ de l'arrivé. Juste une entaille à reprendre sur le haut des limons pour le poser à l'arrivée.

Conclusion :

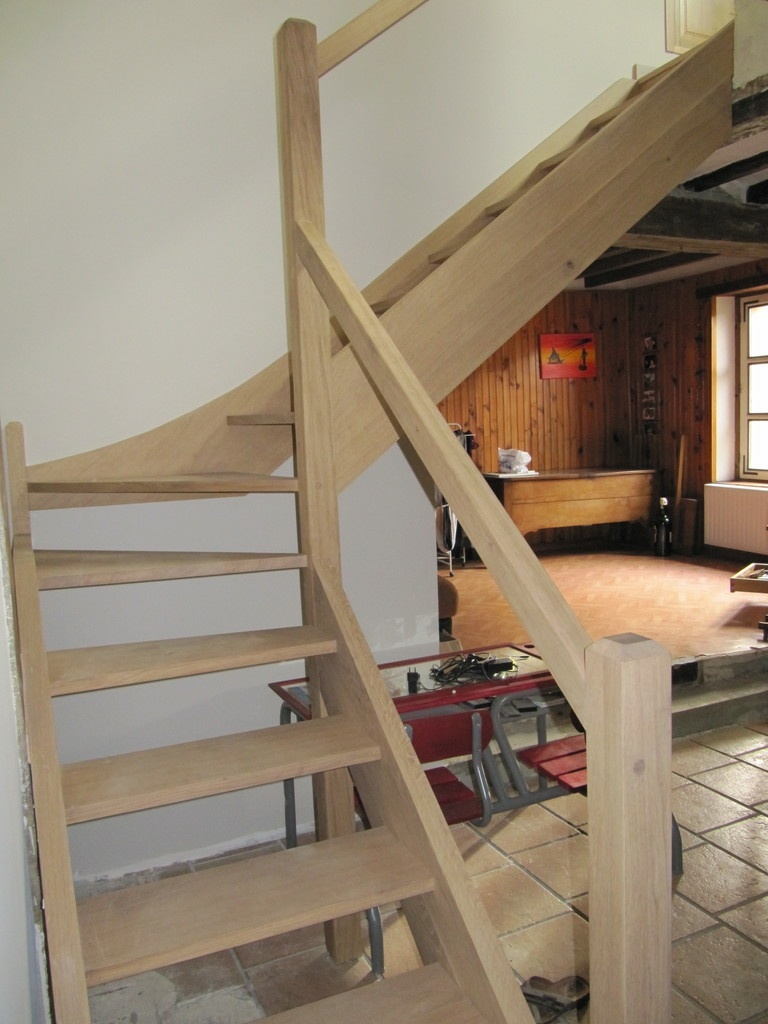

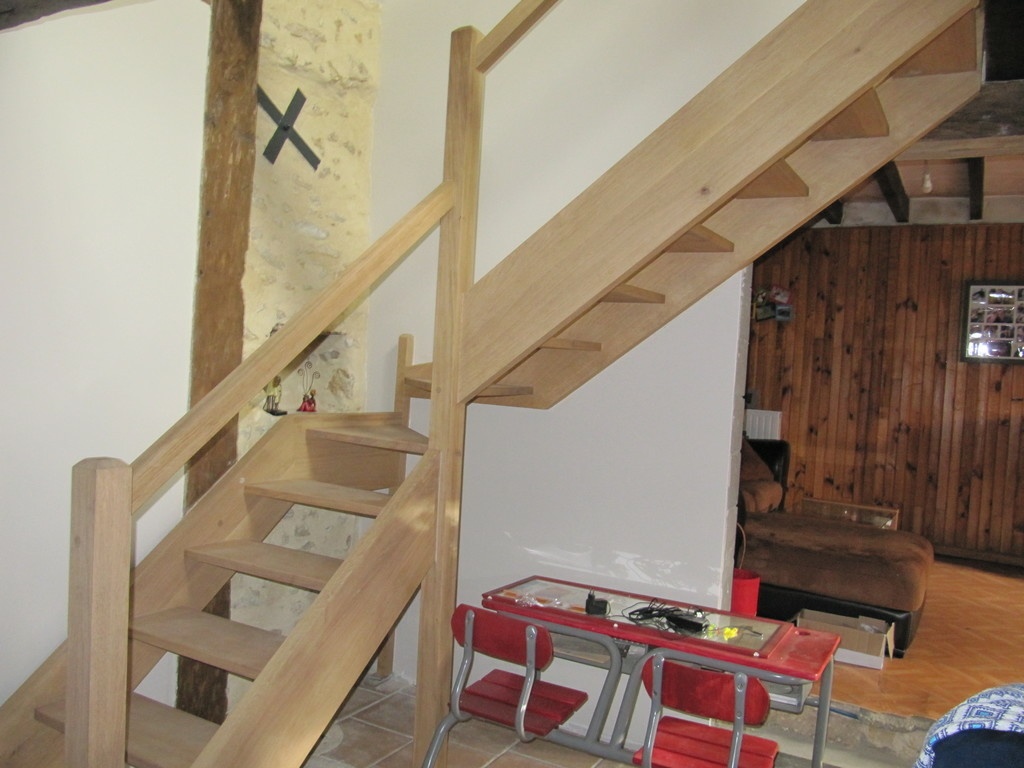

Des clients satisfaits, des parties en verre qui ne sont pas encore mises mais c'est le propriétaire qui s'en charge, comme pour la finition vernis incolore satiné.

A la montée et à la descente, c'est un escalier agréable à pratiquer et qui m'a permis de réfléchir un peu beaucoup. Le défi est relevé.
