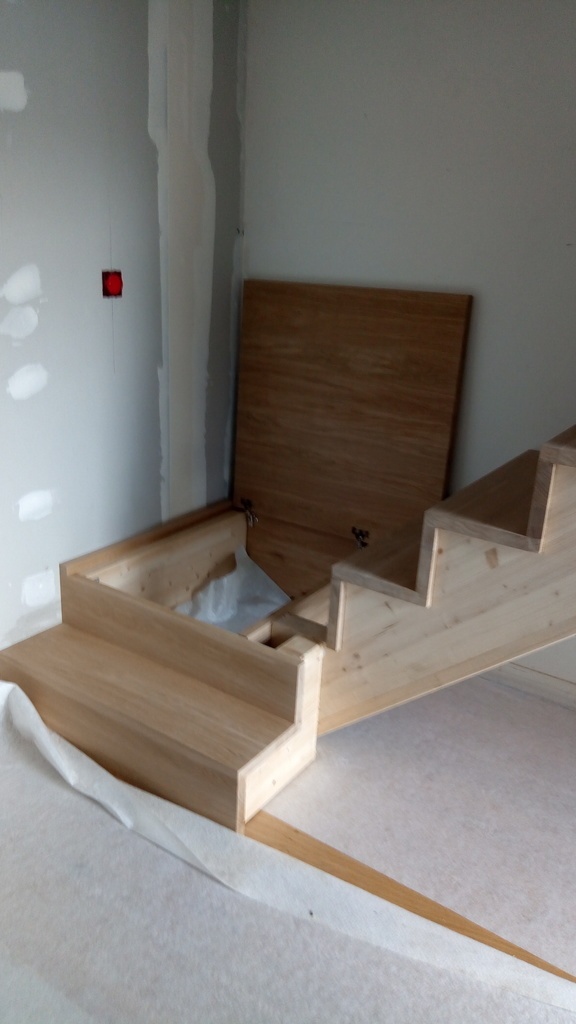

Escalier avec coffre sous palier

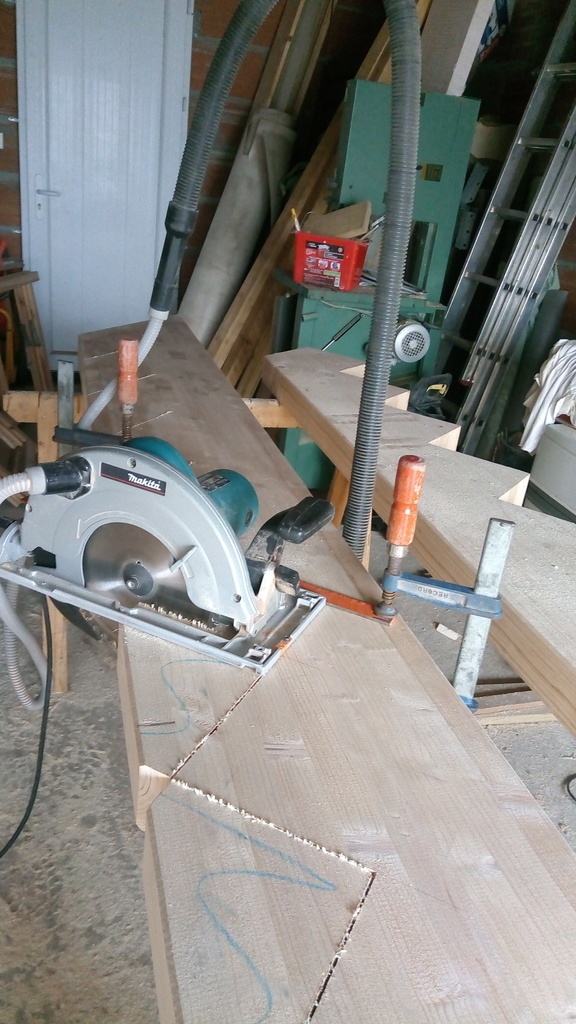

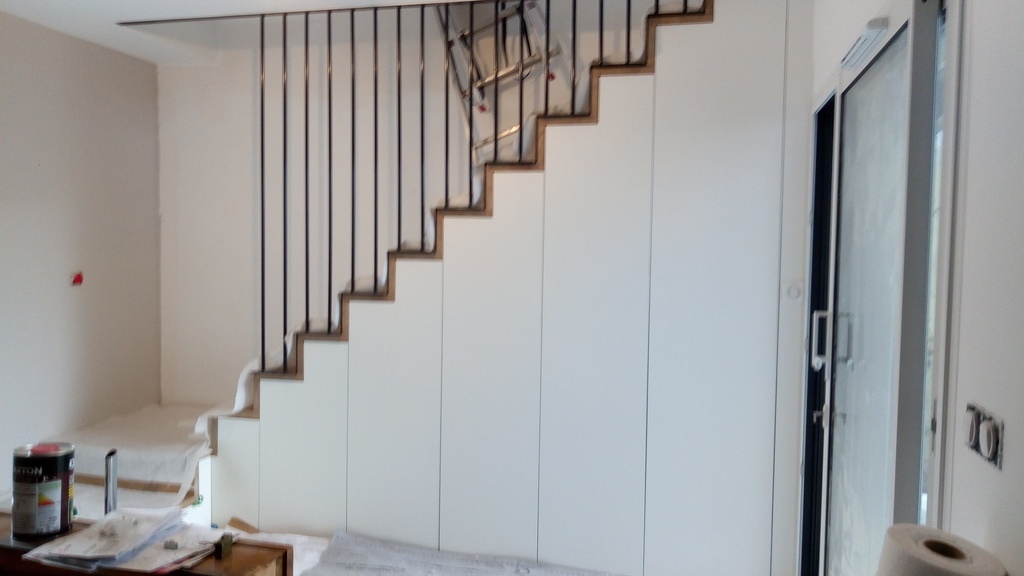

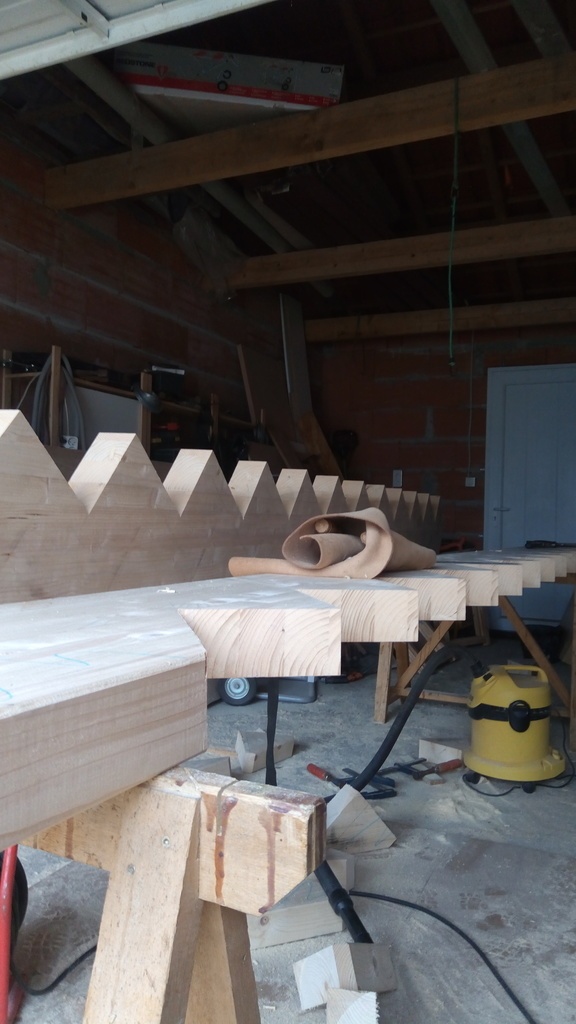

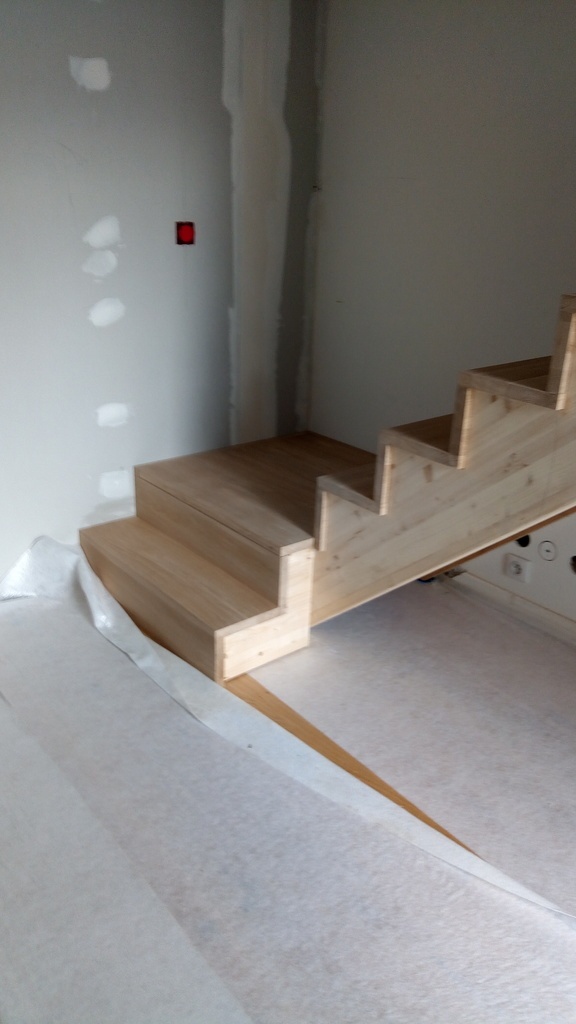

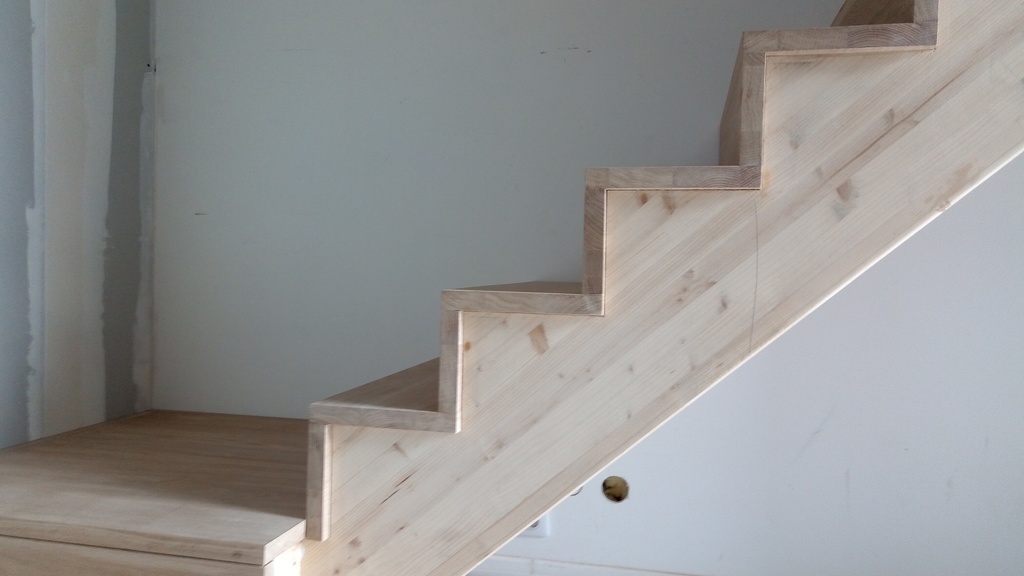

Escalier quart tournant avec un palier qui sert de coffre de rangement. Les marches ont été débitées dans des panneaux de chêne rabotés 3000x1220x32 ensuite les limons sont en lamellé-collé sapin. Sous l'escalier je vais aménager des placards avec des portes en mélaminé blanc.Et des séparations en panneaux mélaminé couleur chêne. Petite anecdote qui m'a donné quelques sueurs froides à la levée:

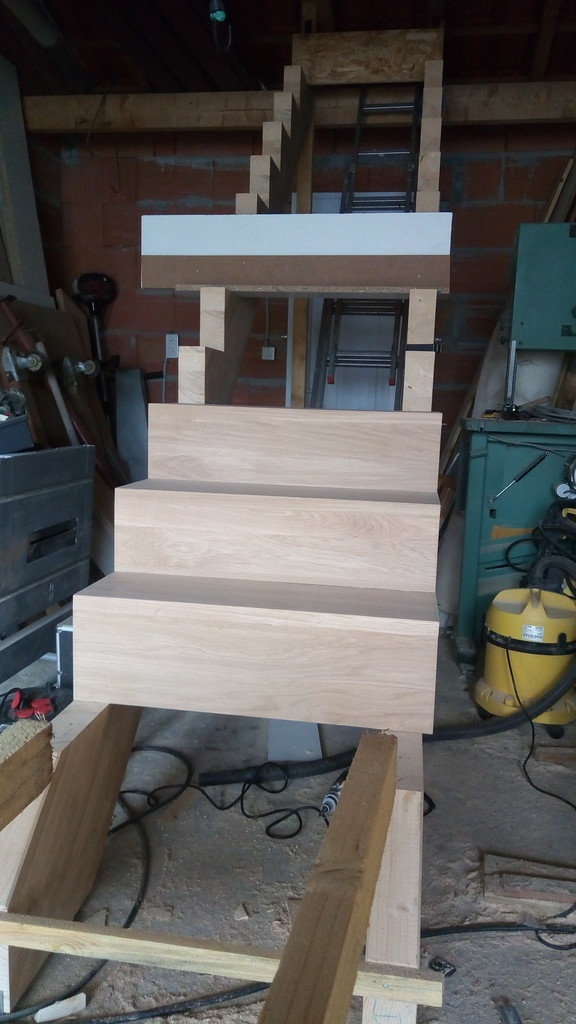

A la base mon idée était de faire un montage à blanc à l'atelier et tout monter sur place chez le client. J'ai réalisé au moment de la fabrication et du montage à blanc que un escalier sans nez de marches n'autorise aucun petits minimètres d'imprécisions... J'ai donc décidé de monter la partie droite de l'escalier à l'atelier de manière définitive et de lever celui-ci chez mon client...

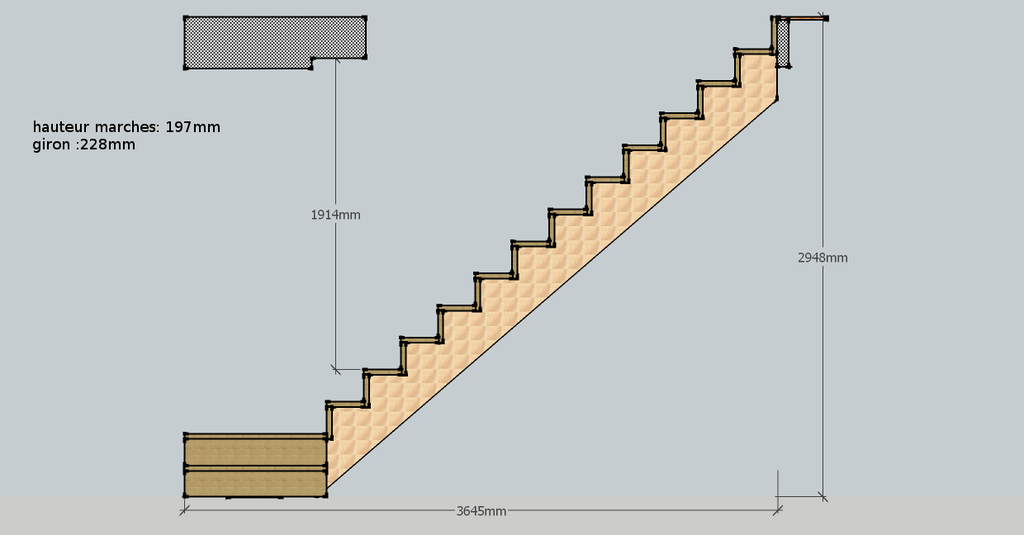

J'ai appris deux choses: ne jamais changer ses plans en cours de route sans y réfléchir à deux fois, et toujours bien mesurer l'hypothénuse de l'escalier et l'espace au sol disponible.

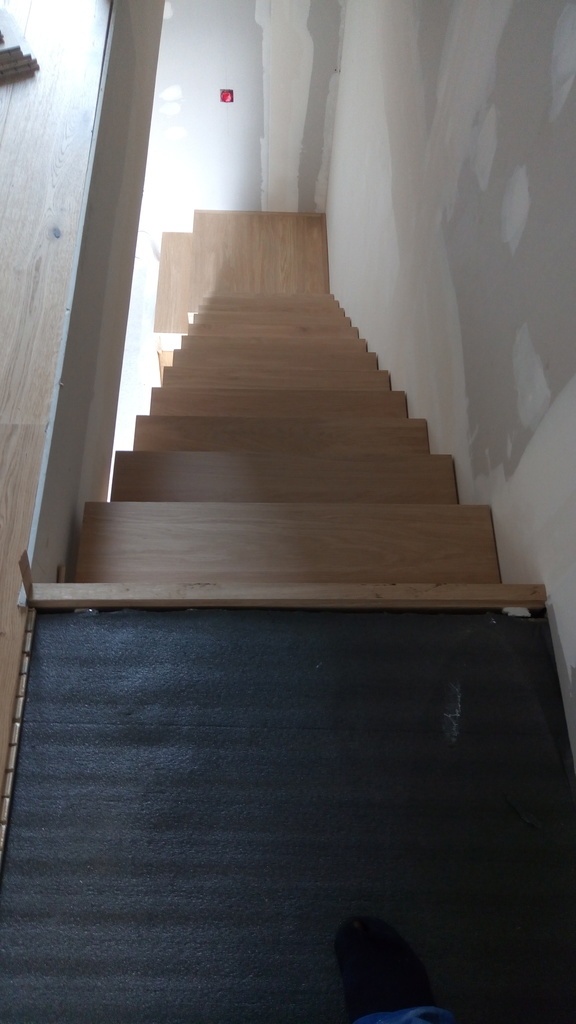

Arrivé chez le client j'ai de suite tilté sur la longueur de la pièce et la longueur de mon escalier , on voit d'ailleurs bien sur la photo que l'escalier ne rentre pas dans la pièce à plat... Heureusement il y'avait une ouverture en face de l'entrée qui nous a permis de rentrer l'escalier d'un coté , de le resortir de l'autre puis de l’en-quiller en biais en rasant le plafond pour atteindre l'espace sous trémie. Ouf plus de peur que de mal mais on ne m'y reprendra plus.

Mis à jour

Discussions

stefchrys a publié la création "Escalier avec coffre sous palier".
il y a 2 ans
kaj
( Modifié )

Très bien cet escalier, le coffre sous le palier c'est malin!
L'assemblage de parties d'escalier en atelier... il m'est arrivé comme toi de devoir faire de gros efforts sur place, mais comme tu dis il faut bien calculé son coup!

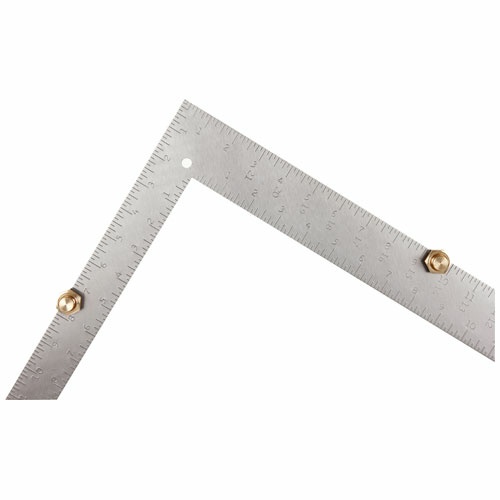

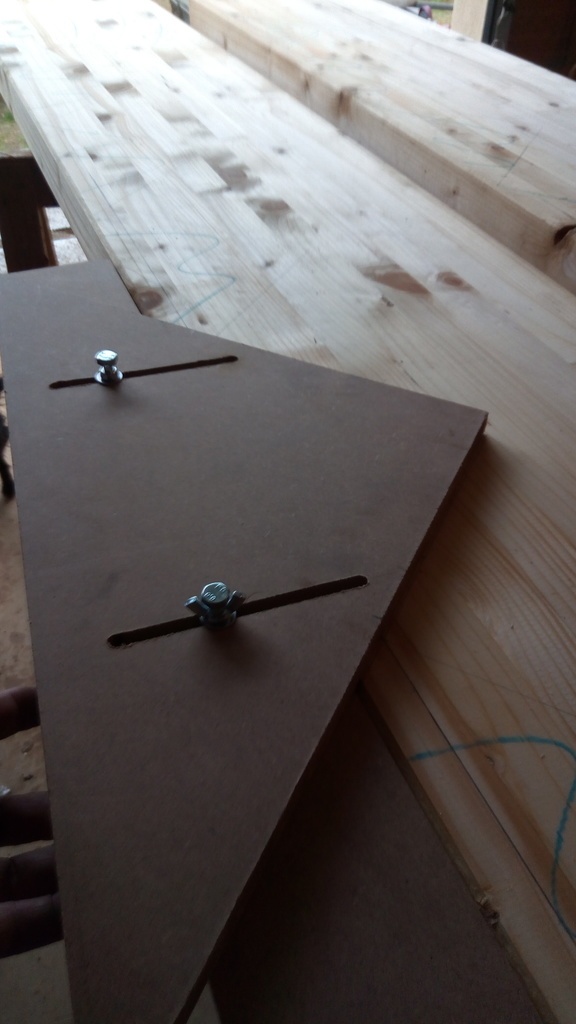

Mon équerre aurait elle fait des émules, ou as tu trouvé le modèle ailleurs?

stefchrys
( Modifié )

hahaha oui exactement j'ai copié ton equerre , bien vu !! Merci en tout cas

kaj

Ce n'est pas de mon invention, j'avais vu ça pour les limons droits en traçant par retournement un droit un gauche. Je l'utilise à toute les sauces! Et si c'est recopié c'est très bien!

stefchrys

Apres il ya ca ca a l'air pas mal non plus

kaj
( Modifié )

C'est le même principe, il ne faut pas de petit défaut sur la longueur d'appui ou le boulon pourrait se loger.

dependancesbois

Bel escalier et bien l'équerre, une idée à retenir.

stefchrys

Merci, oui cette équerre est magique

sylvainlefrancomtois

bel ouvrage !! Y a t il un garde corps de revu ??

stefchrys
( Modifié )

Merci, oui en fer forgé, mais c'est le client qui gère cette partie, de ce que j'ai compris ca part du plafond et viens ce fixer sur la tranche des marches

sylvainlefrancomtois

ok ça va etre cool , tu pourra avoir une photo fini ??

stefchrys
( Modifié )

sylvainlefrancomtois je pense que oui

stefchrys

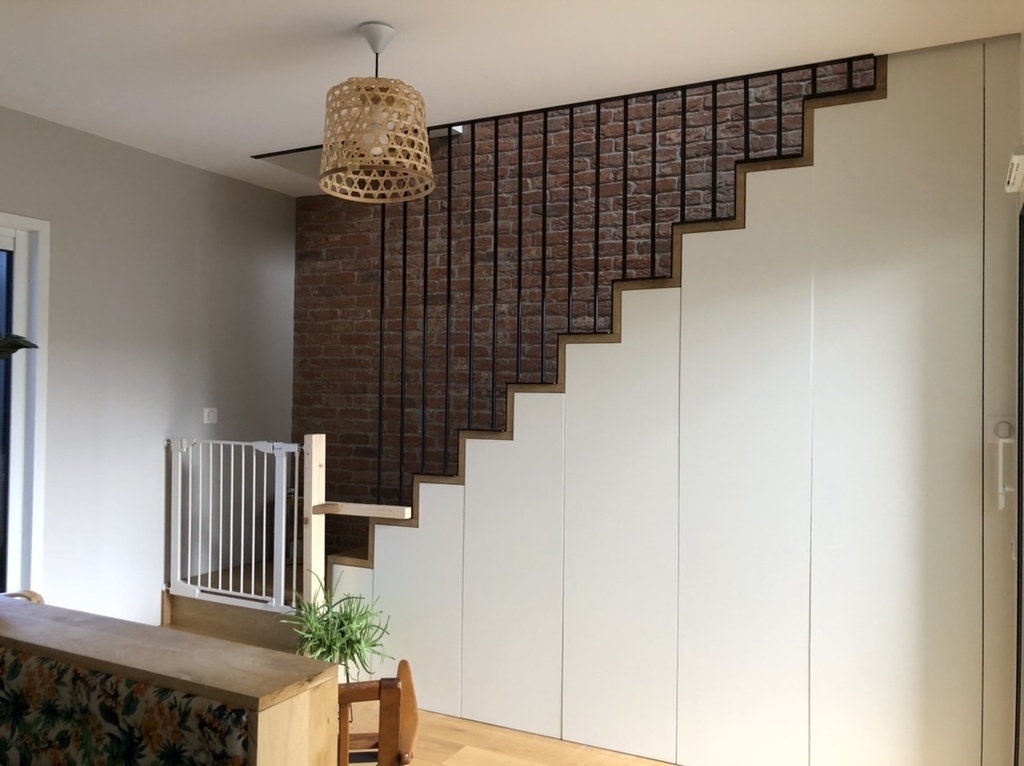

Voici la photographie avec du retard

ecto1

bel escalier

Copeaux And Co
( Modifié )

J'adore le rendu, c'est exactement ce que je voudrais faire chez moi ne escalier droit. As-tu en tête les sections utilisées pour tailler tes limons, je suis intéressée!
Merci d'avance

stefchrys

Merci, poutre lamellé collé 360x80 au final ca me laisse environ 200 mm de bois , c'est peut-être un peu fort mais la portée est grande j'ai joué la sécurité

Copeaux And Co

merci pour ta réponse!
