kajmed

Escalier 3 en 1


3 hauteurs de marches ( le logement empiète sur 2 anciennes maisons mitoyennes, ce qui explique les 2 arrivées de hauteurs différentes.)

1 avec contremarches.

2 sans contremarche.

1 suspendu.

2 porteurs.

1 palier commun aux 3.

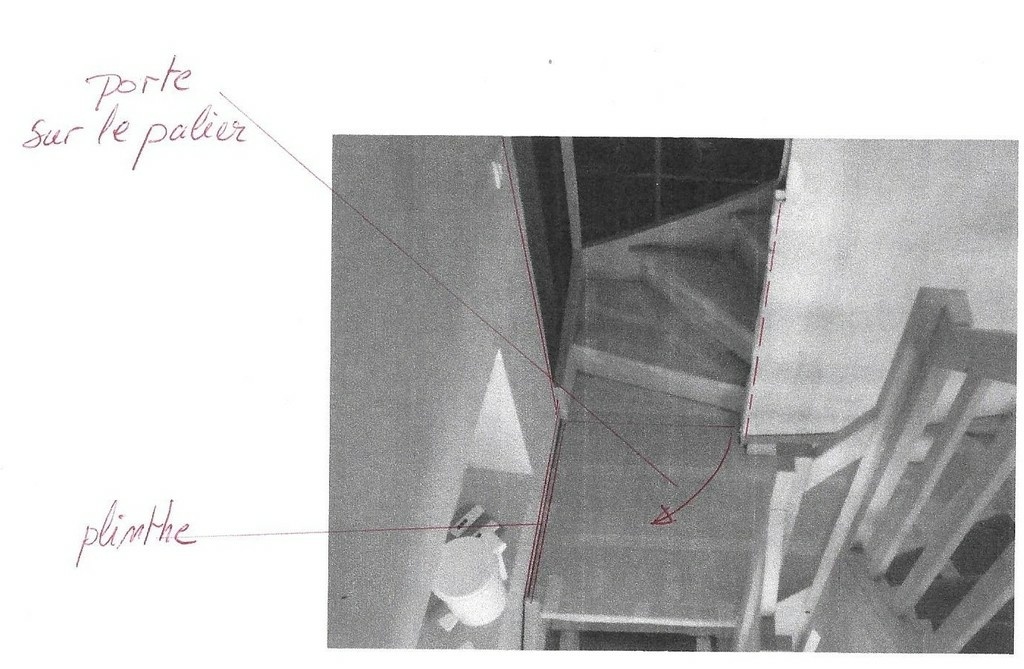

une porte sur le palier.

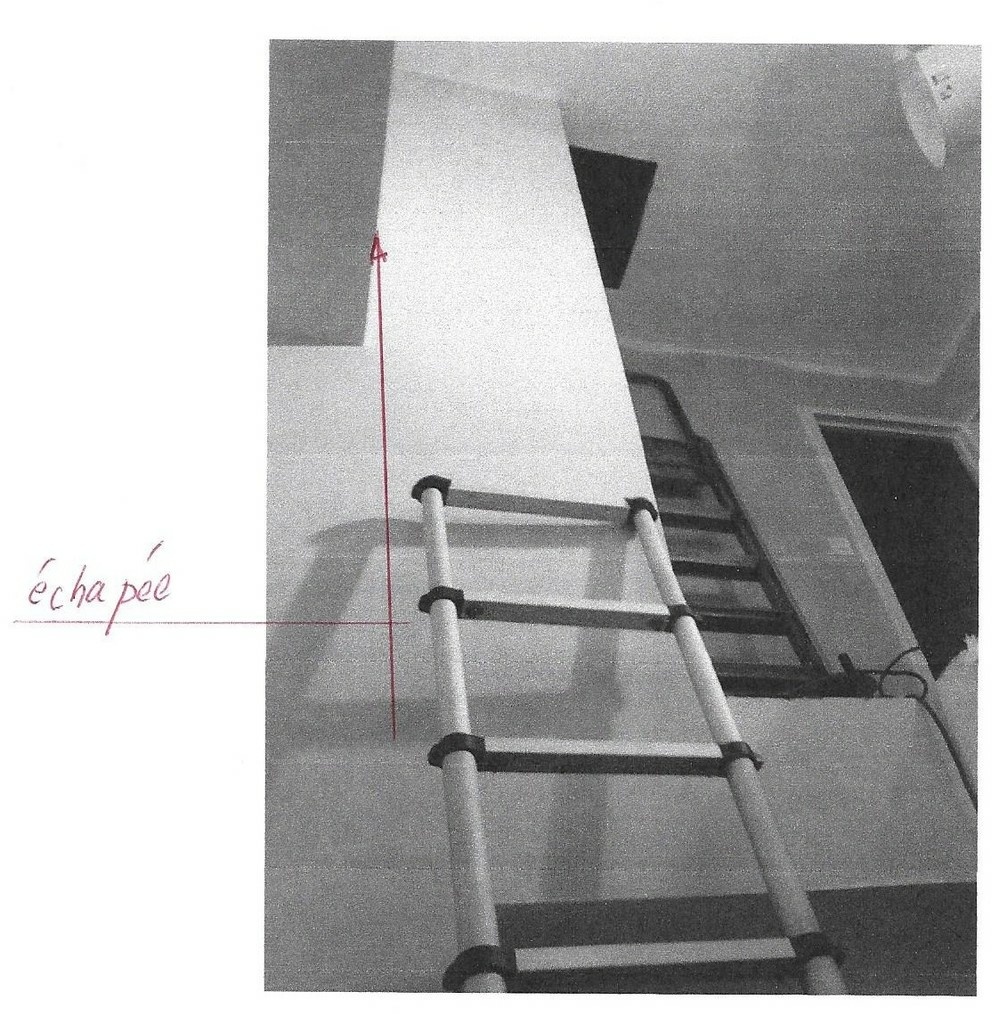

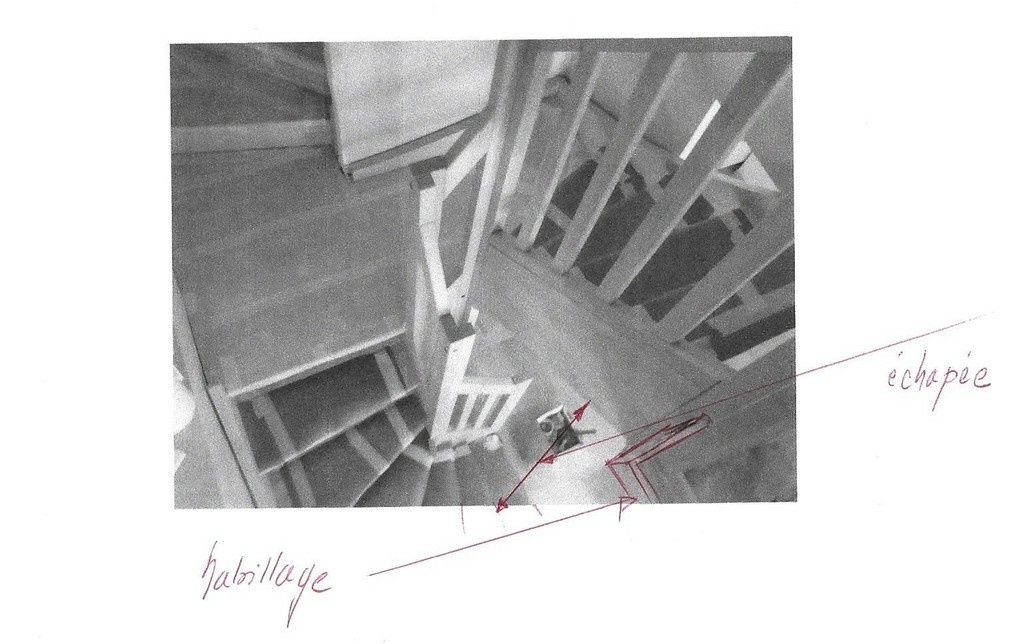

un nombre important de pièges cumulés dans un petit ensemble. (échappés, hauteurs...)

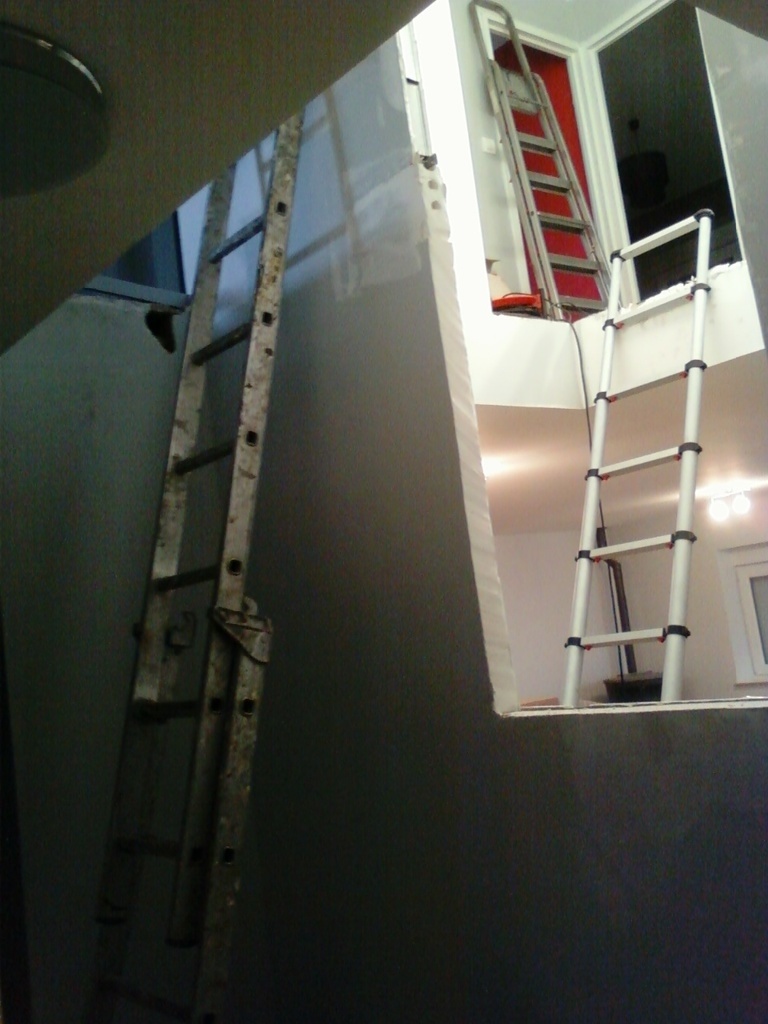

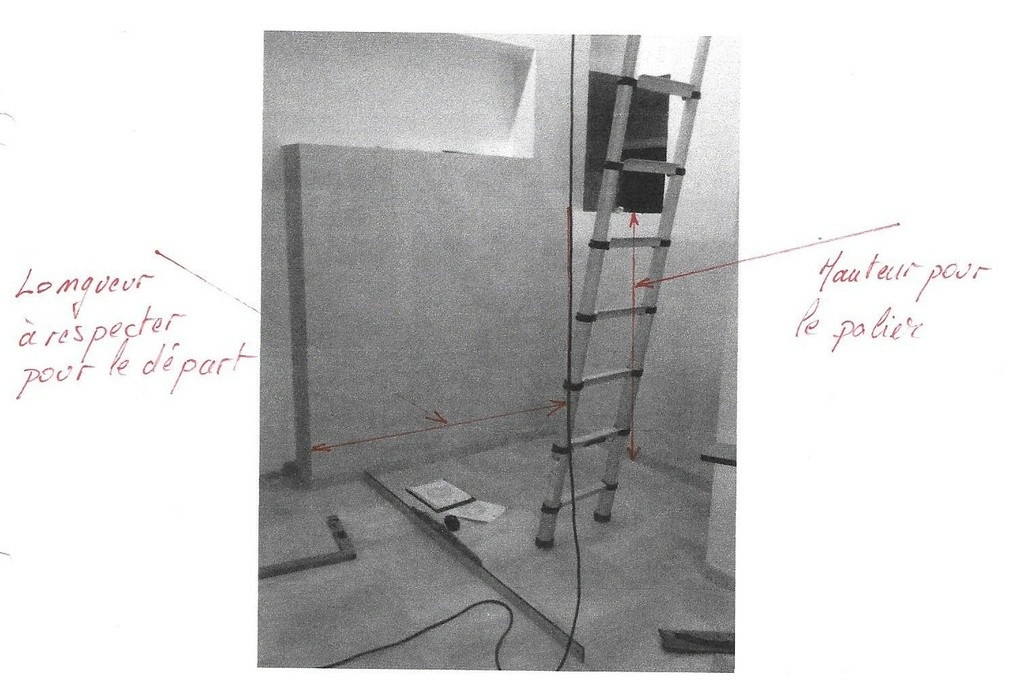

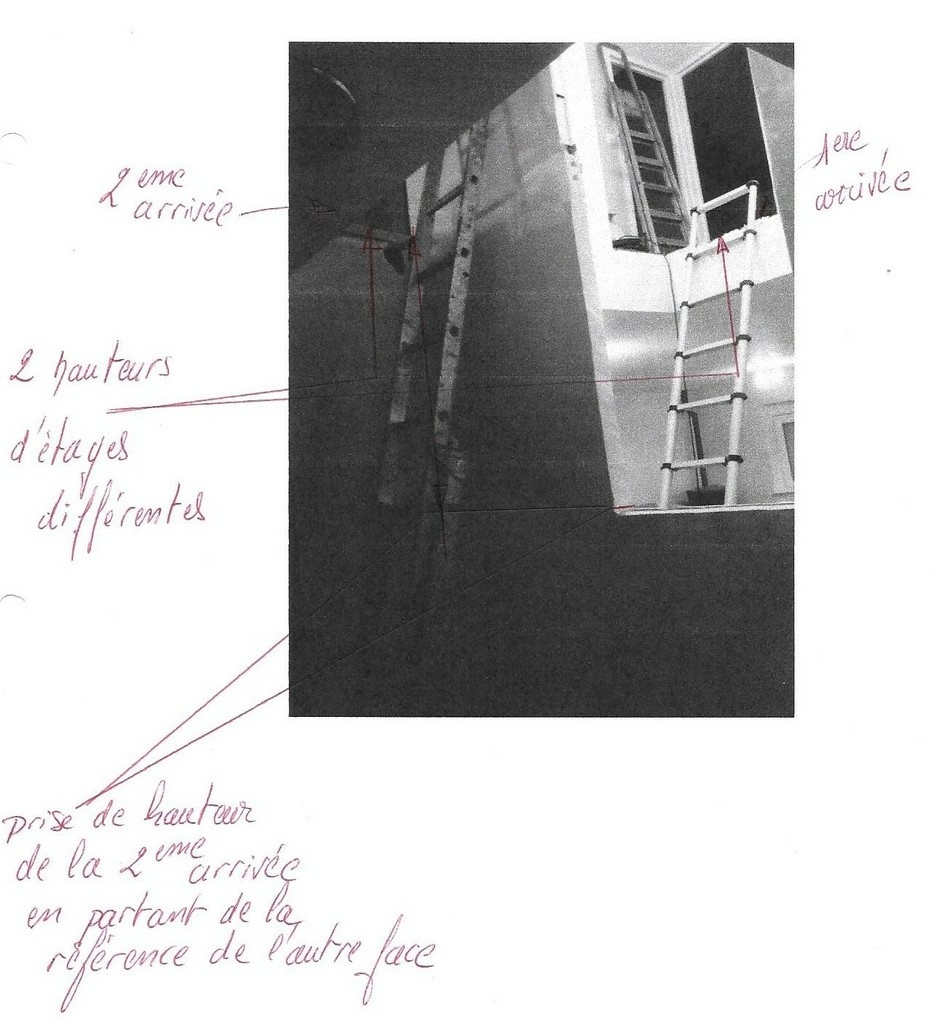

Prise de mesures 1

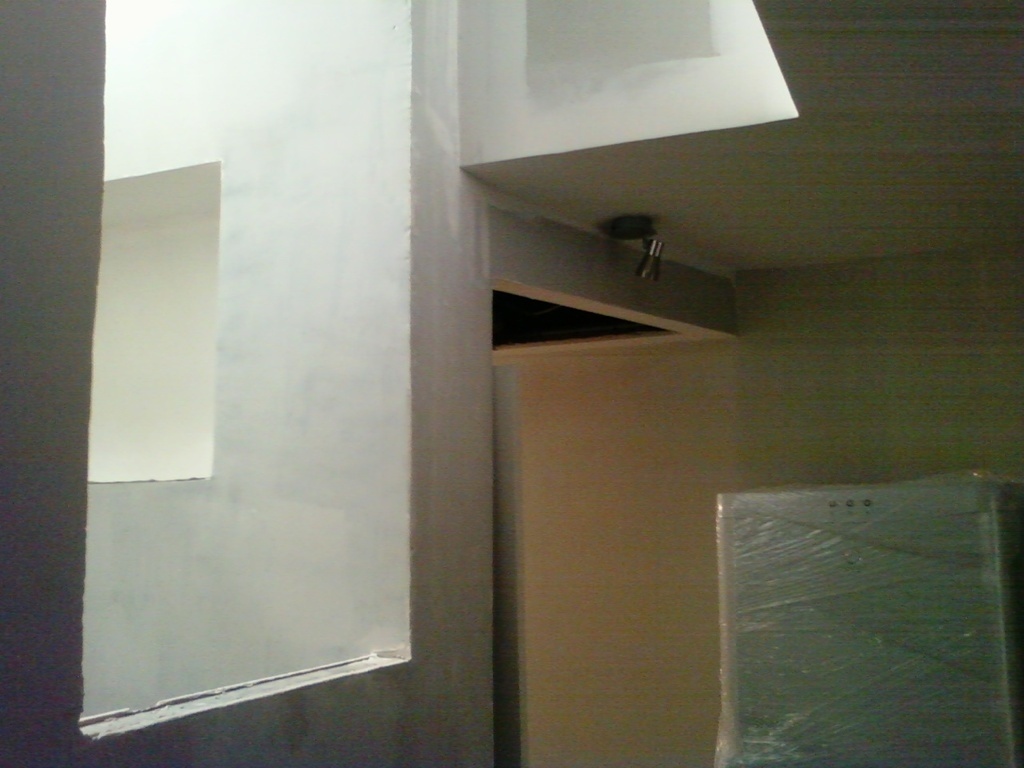

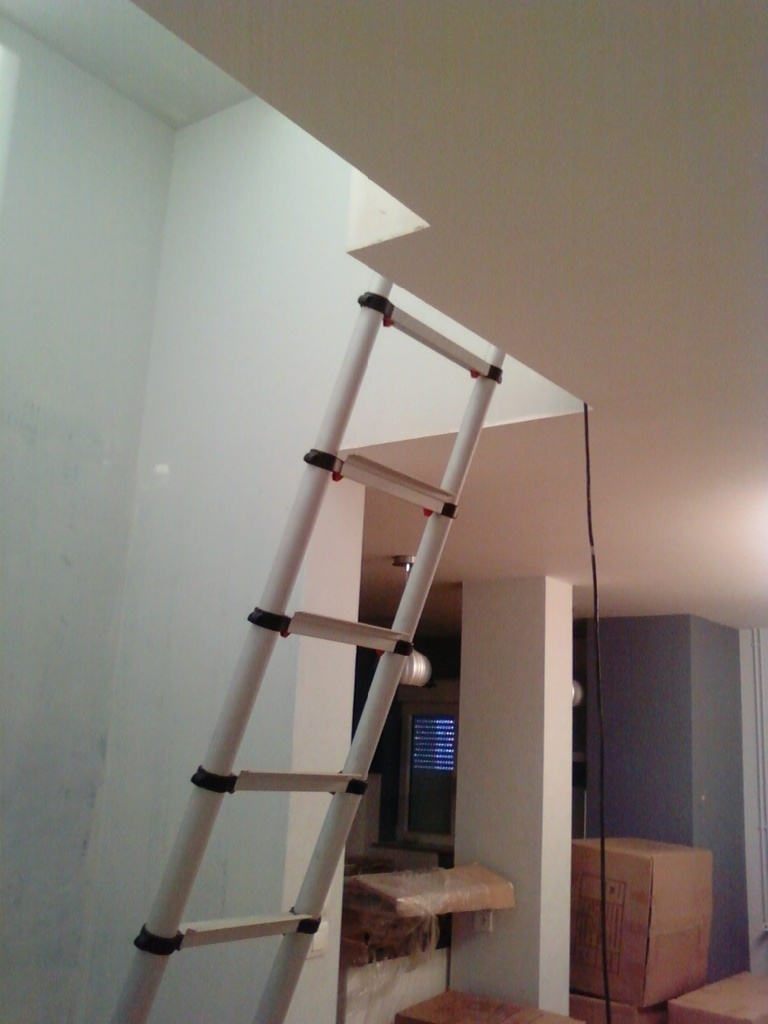

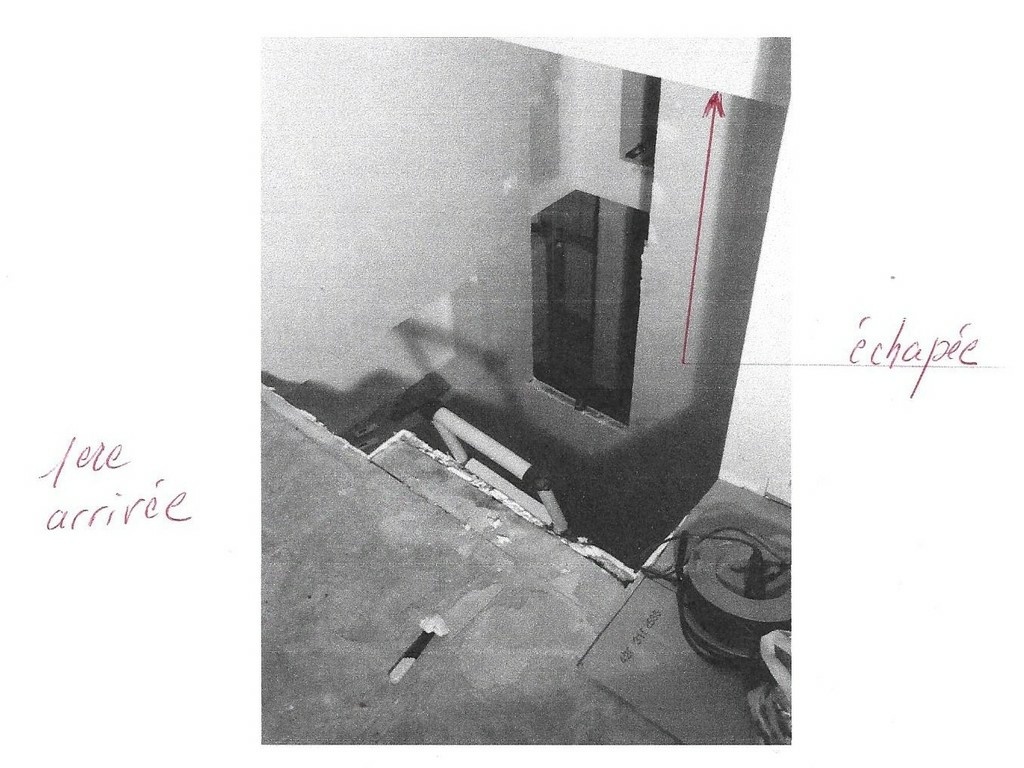

Prise de mesures 2

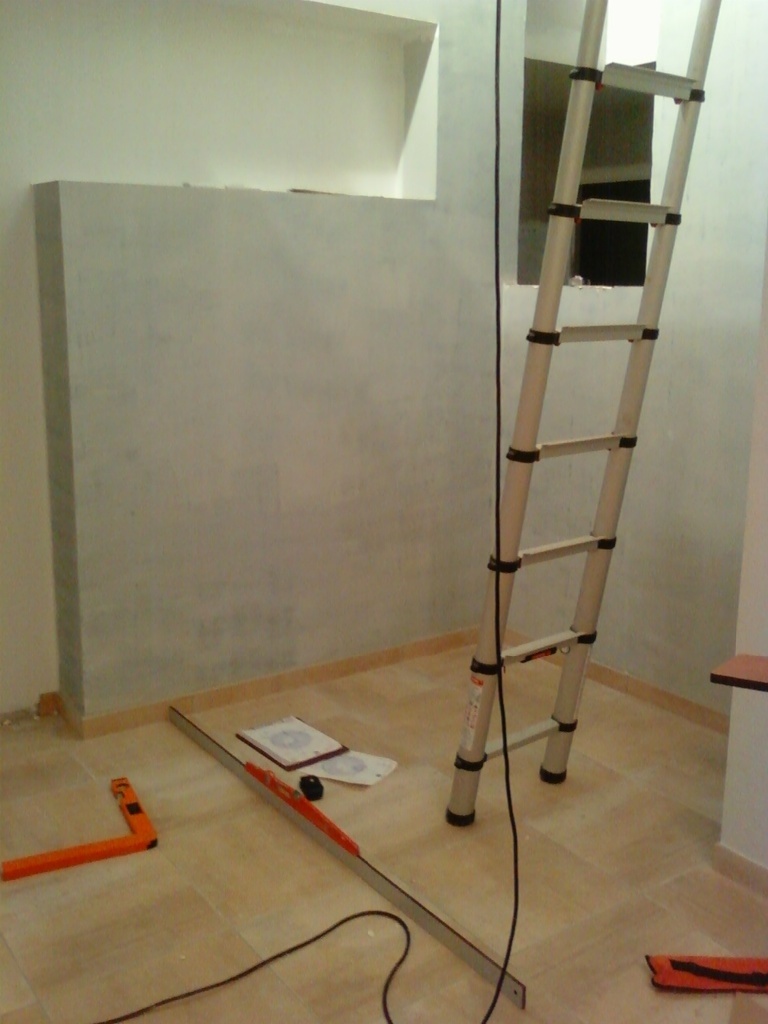

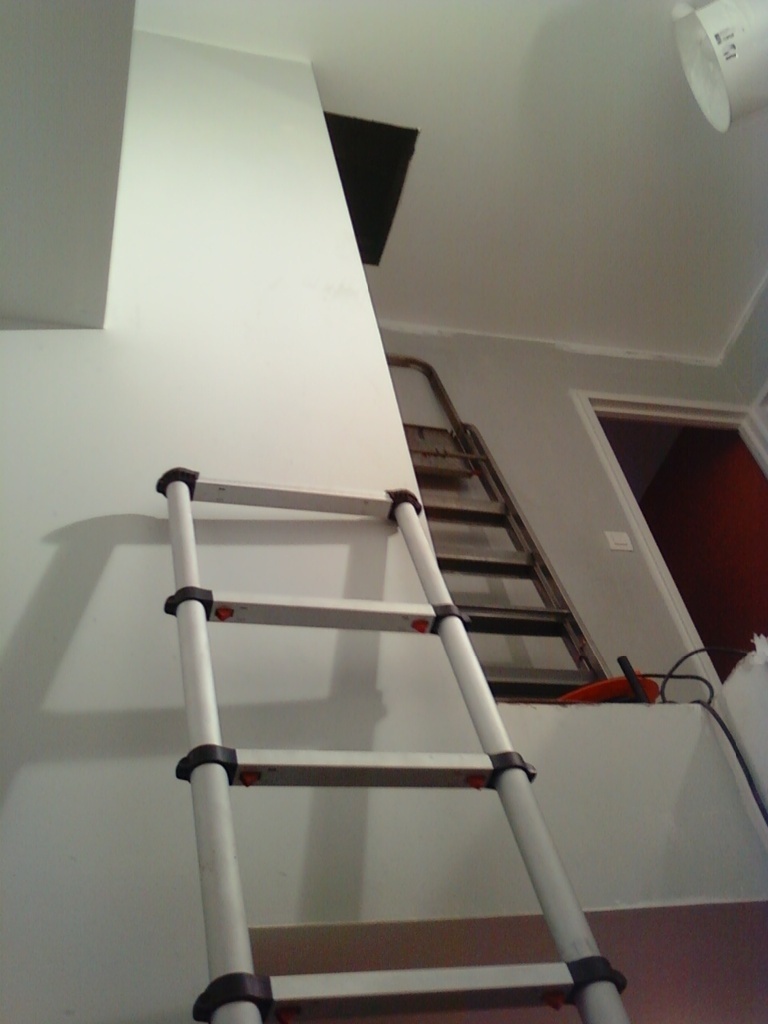

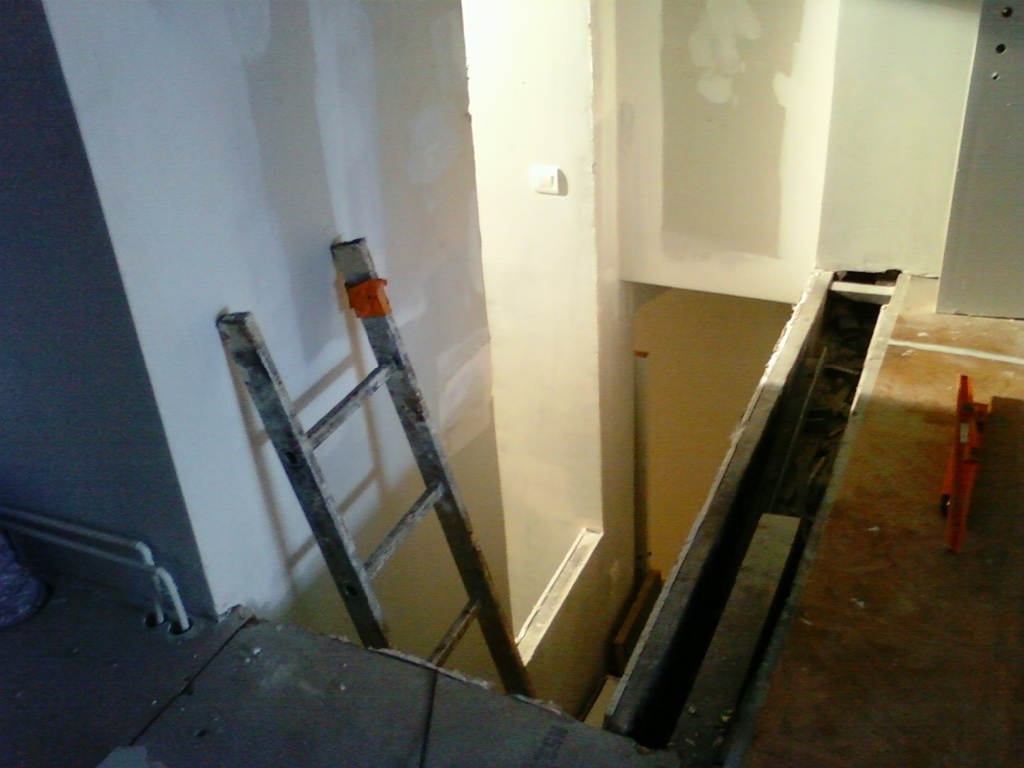

Prise de mesures 3

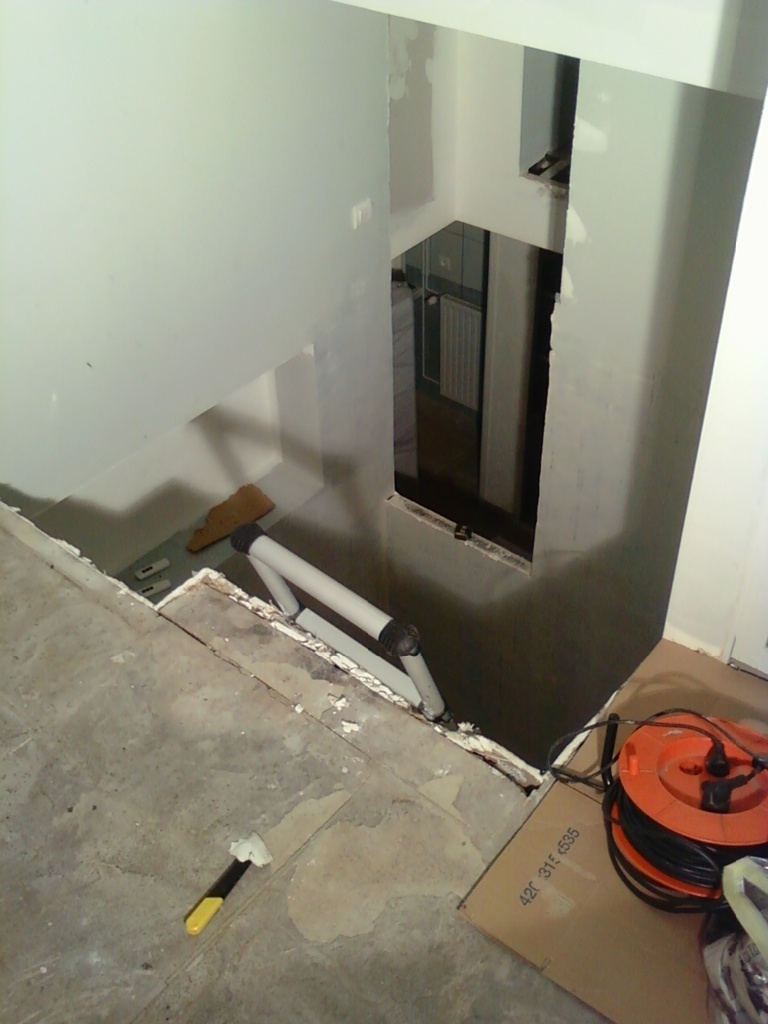

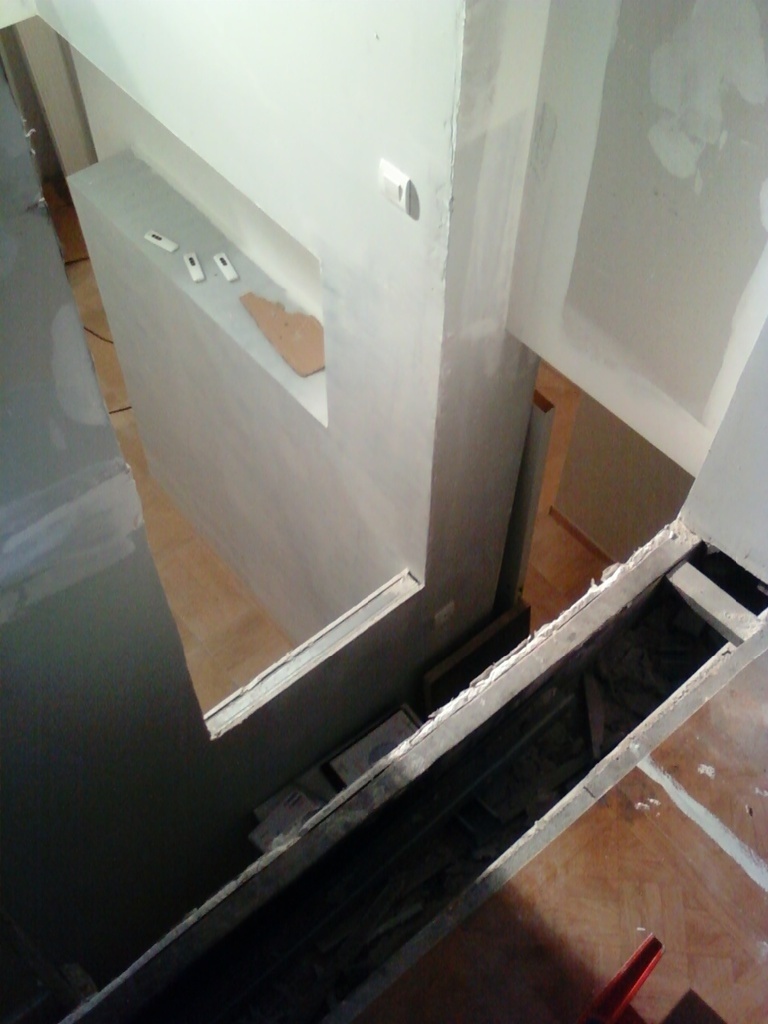

Prise de mesures, fin

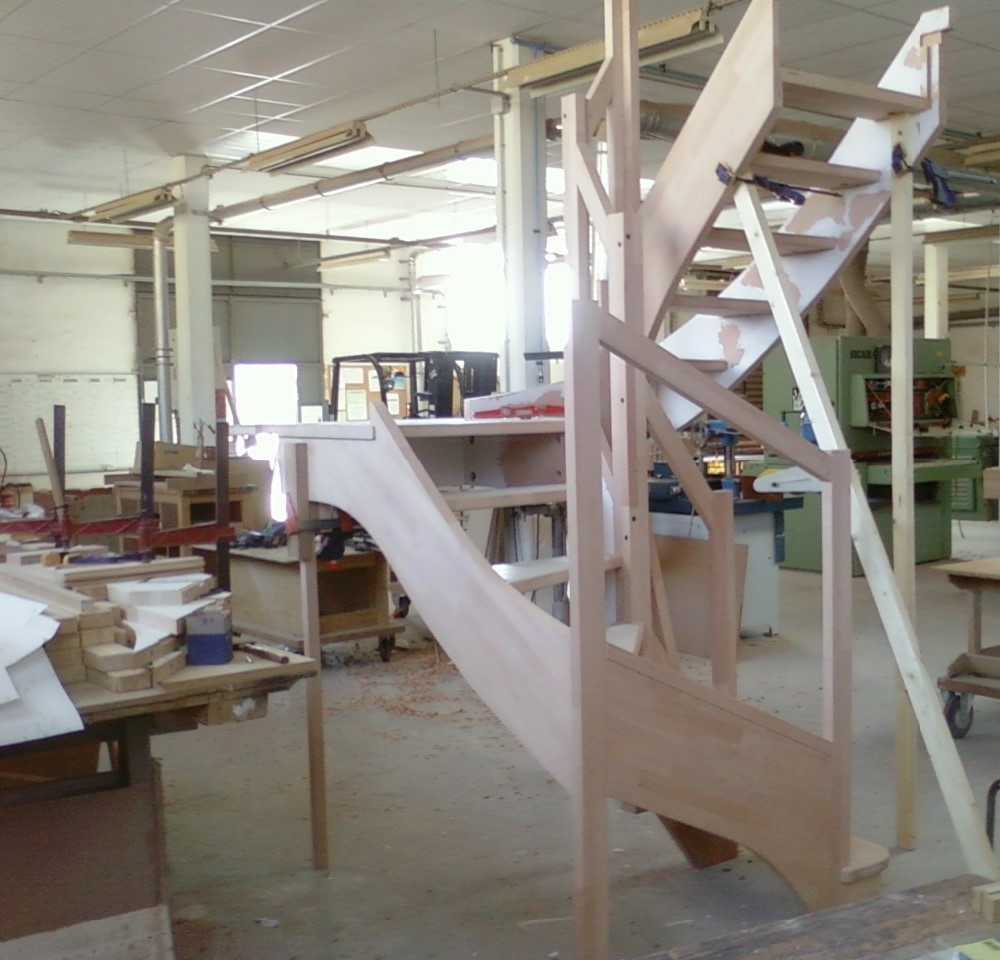

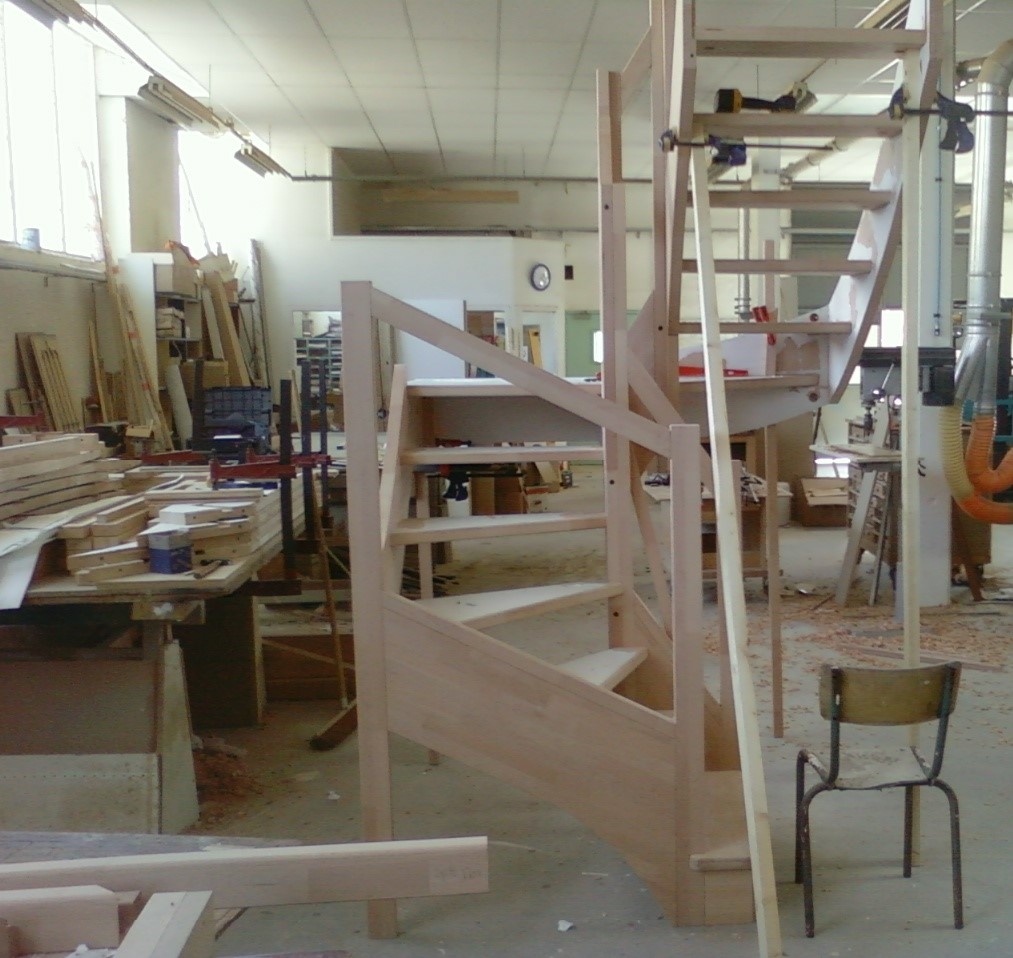

Montage en atelier.

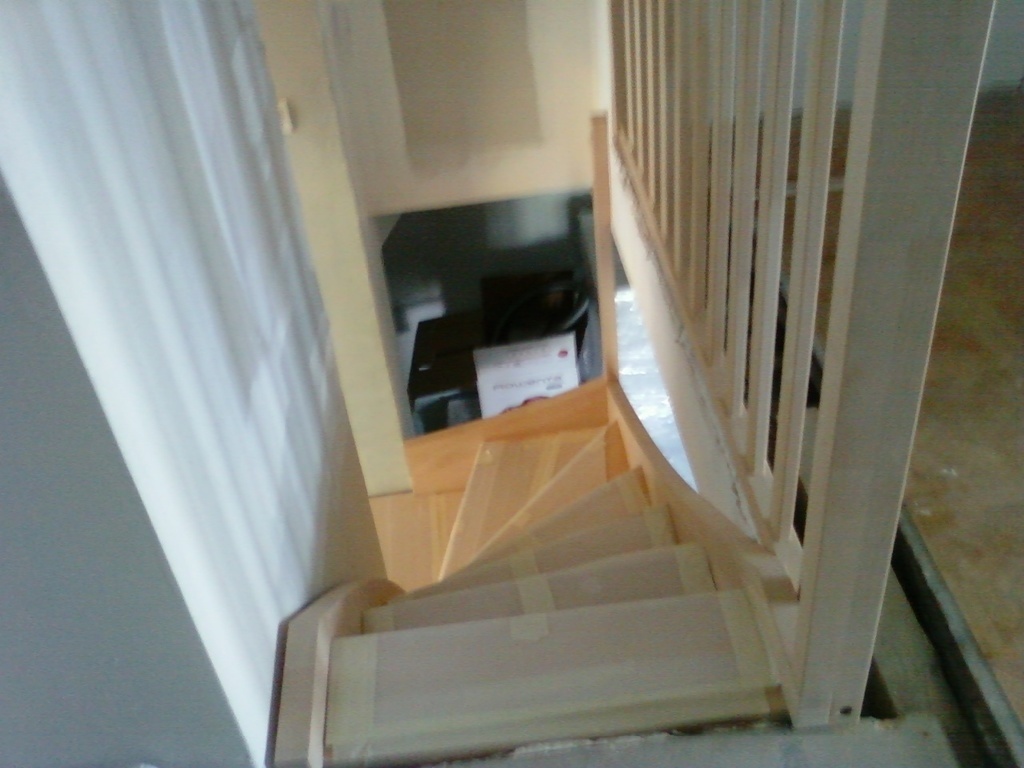

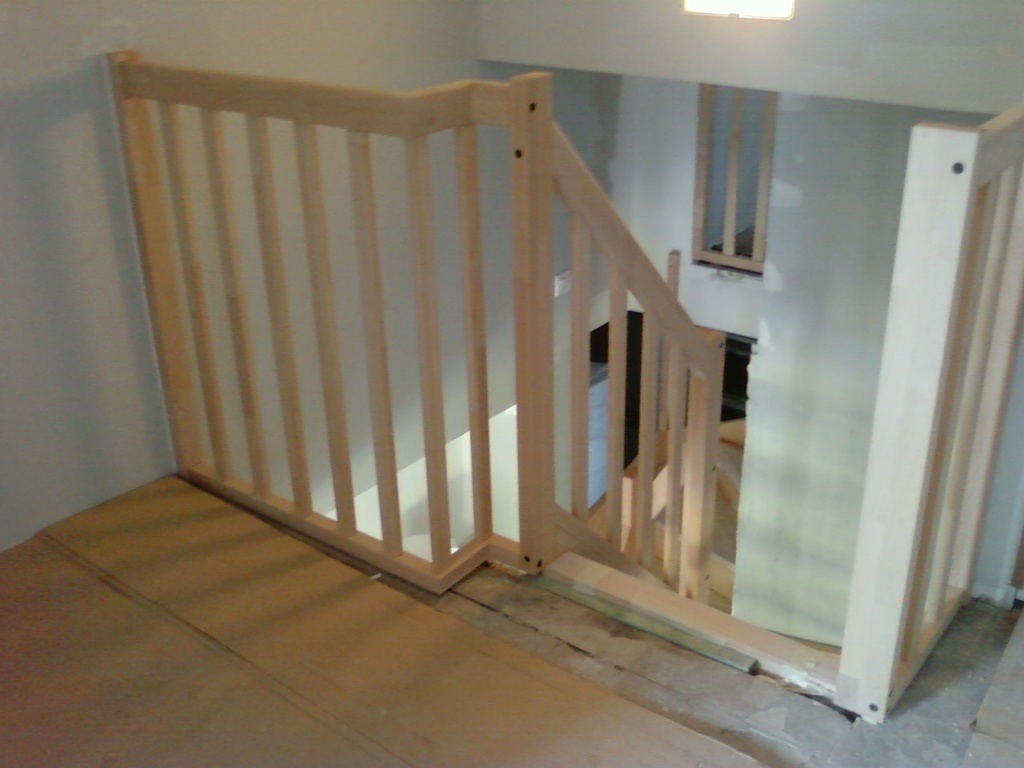

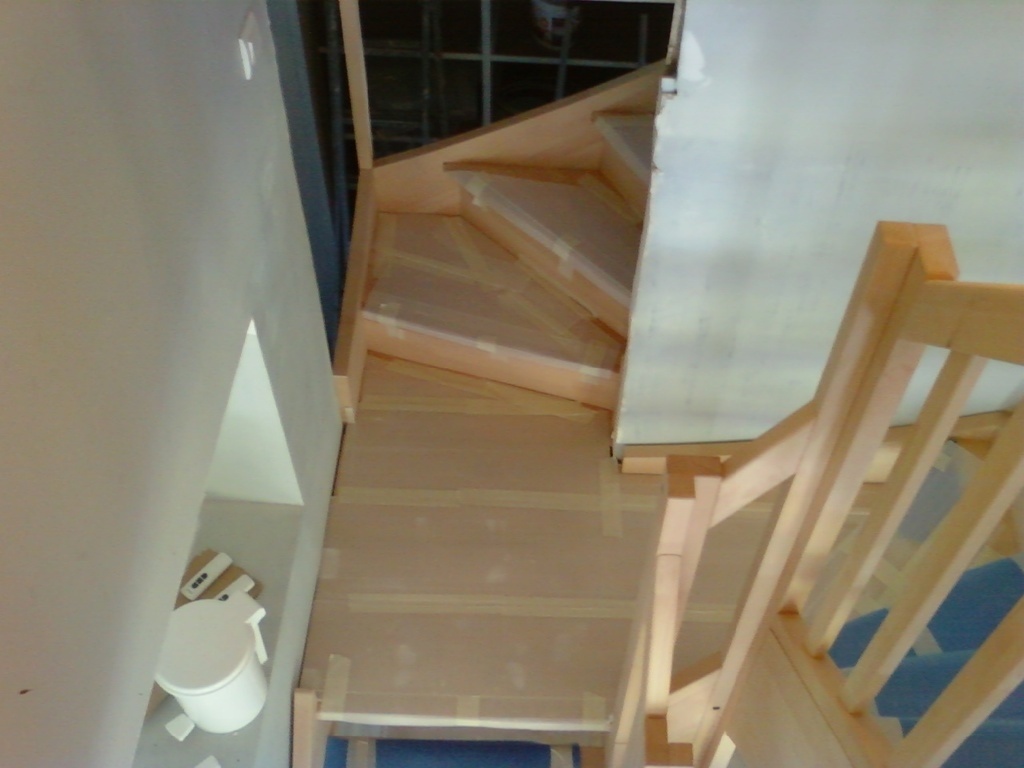

Mise en place côté première arrivée.

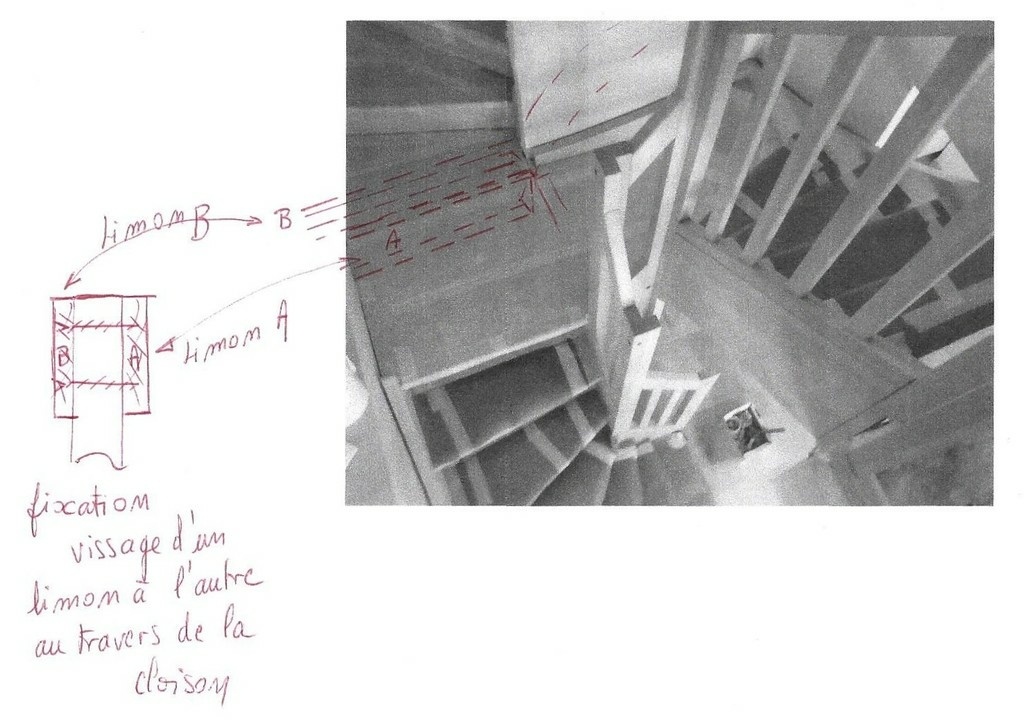

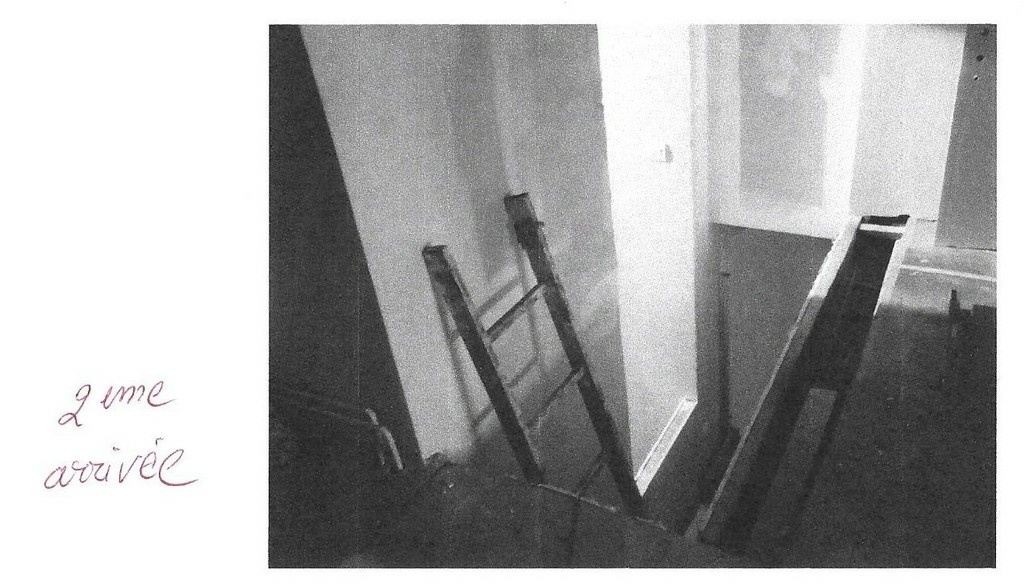

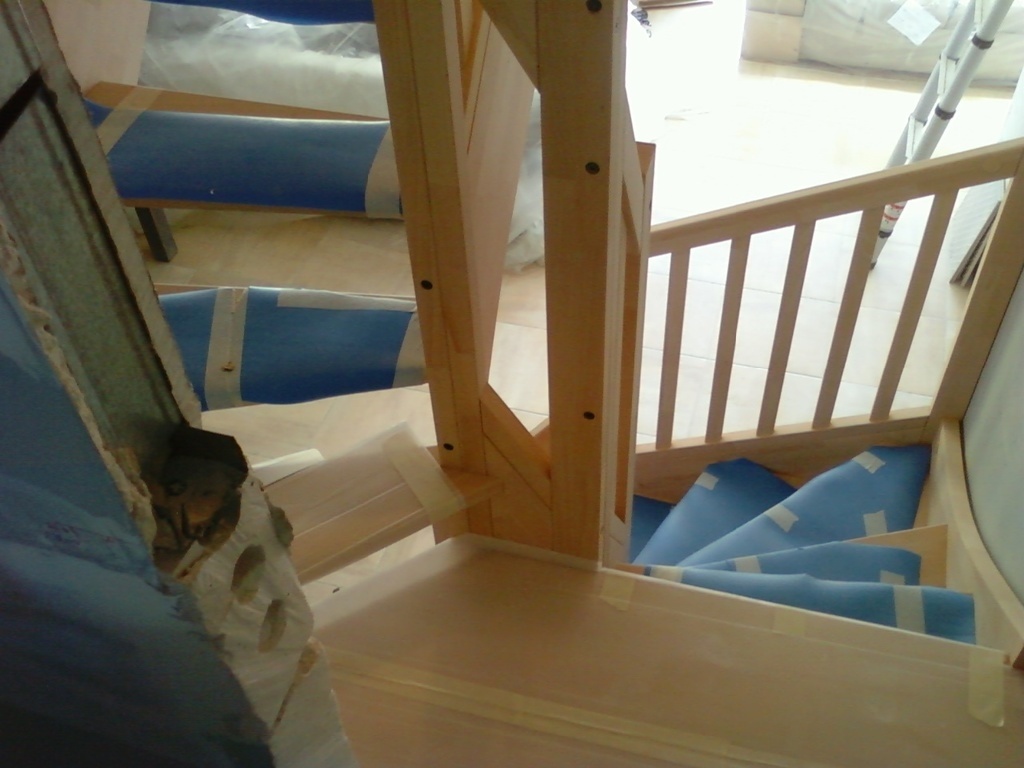

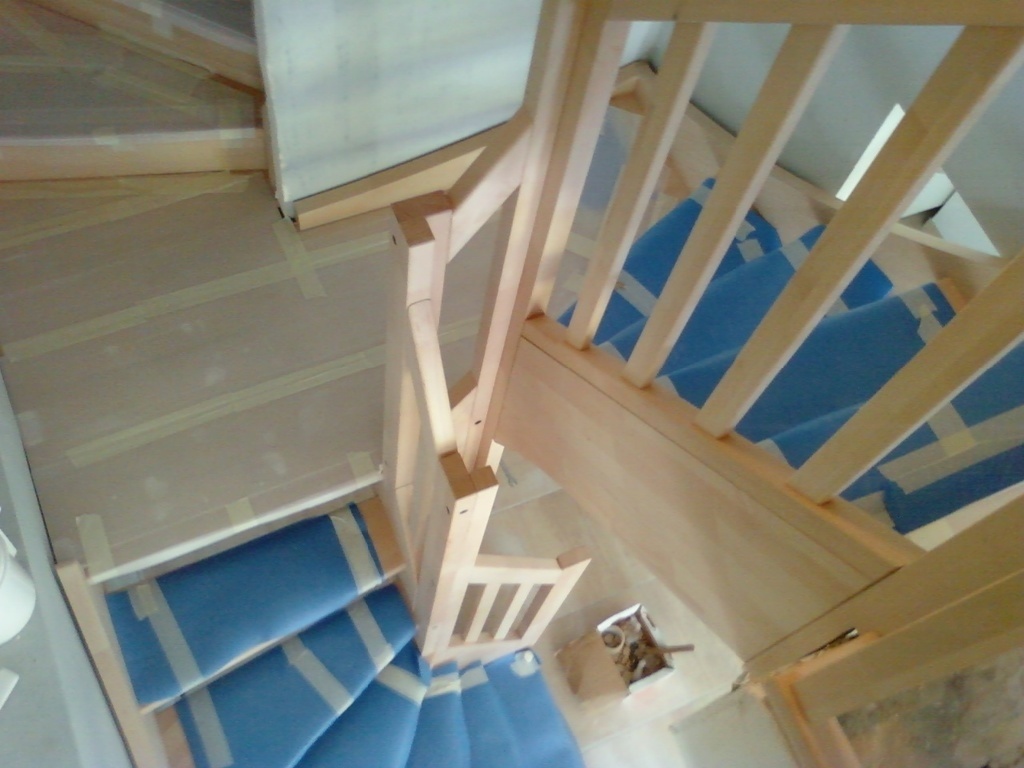

Mise en place côté deuxième arrivée.

C'est un travail de 2012, je continue la publication de mes "archives".

On en parle ici

kajmed a publié la création "Escalier 3 en 1".il y a 9 mois
niconathy


C'est un réel plaisir...

sylvainlefrancomtois


bel exemple de cage contrainte ,petit ouvrage sympas !!

kajmed


Merci à vous

Vic66


Waouw! Rien que le repérage/mesures me laisse perplexe! Quel boulot! Bravo

ecto1


B
on, je suis largué, mais en même temps super impressionné.

jeanco77


Plus "tordu" ça doit être dur. l'autre jour je parlais de moutons à 5 pattes, mais là il en a au moins 6 !
Tu te rappelles à peu près combien de temps pour les prises de cotes et la conception? + la fab ?

kajmed


@jeanco77 , j'avoue que j'aime encore bien le "tordu" . Je ne me souviens plus des temps. Pour la prise de mesure 2 à 3 heures à deux (c'est toujours pratique pour essayer de ne rien oublier et en même temps on se vérifie l'un l’autre .) Pour un traçage ordinaire d'un quart tournant le tout sur papier je m'étais une vingtaine d'heures pour celui ci on peut doubler. Pour la fabrication là je ne me souviens plus.

foal


Quel plaisir de voir du beau travail,merci beaucoup!

kajmed


Merci de vos appréciations à tous le plaisir est pour moi aussi.

voltig-eure


bravo

kajmed


merci @voltigeure

stephhubert


Bravo !
bien bel escalier, je le garde en mémoire !
Stephhubert.

kajmed


Merci @stephhubert de garder un peu de mémoire pour un de mes escaliers.

racm terroff

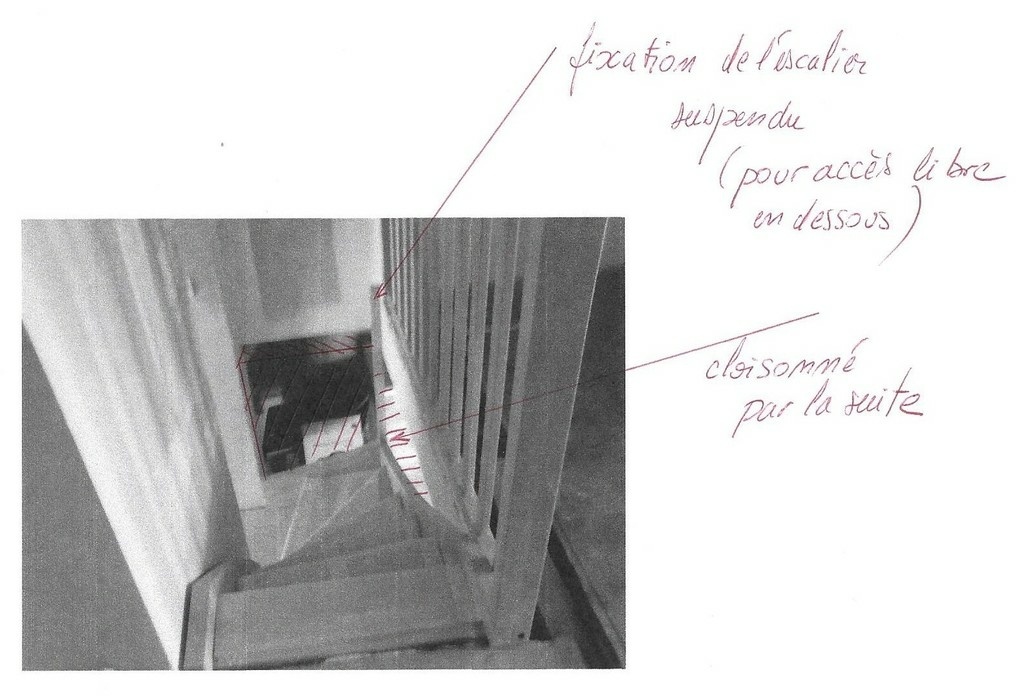

Au chausse pied ,bravo. Sur la dernière photo, n'est-ce pas dommage le "cloisonné par la suite"?

kajmed


Tout d'abord merci @racmterrrof , le dessous du petit escalier sert de local buanderie, machine à laver à l'écart de la cuisine c'est aussi pour cela que le client voulait des contremarches.
