Boris Beaulant

Espalier Padovan

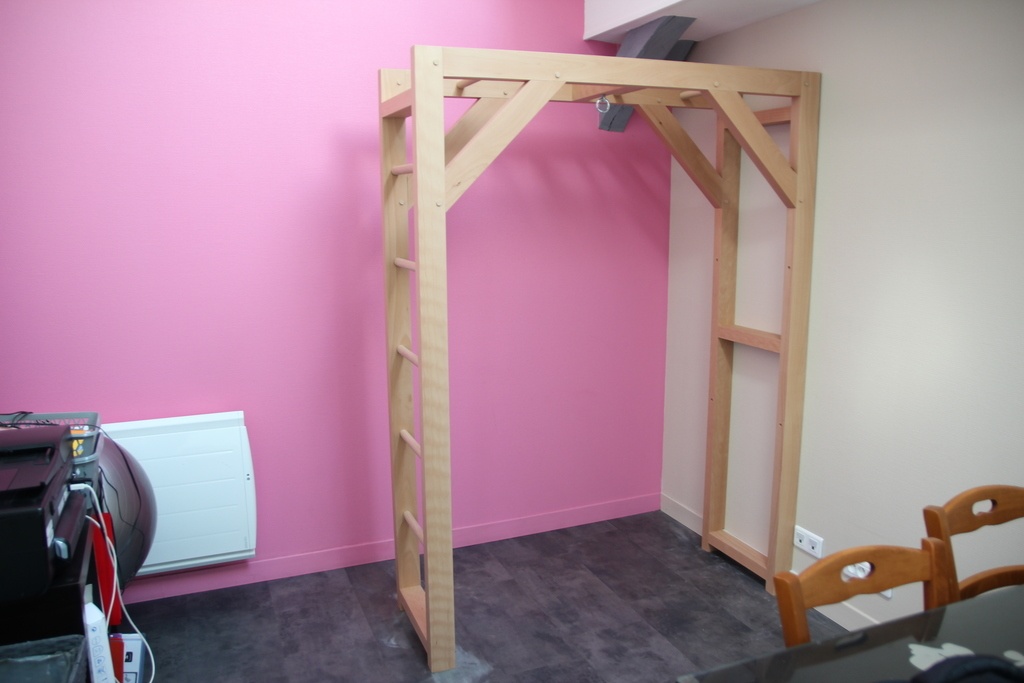

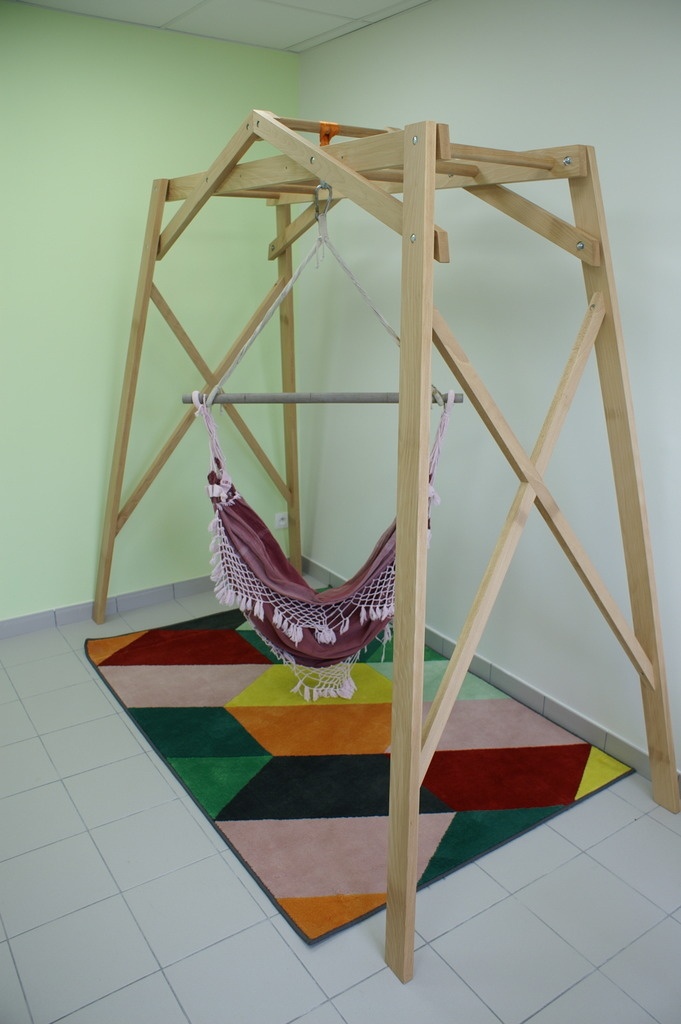

Voici un espalier en hêtre massif réalisé sur demande d'une cliente orthophoniste pour ses rééducations selon la méthode Padovan, méthode de réorganisation neuro-fonctionnelle.

L'emprise au sol est de 238 x 114 cm pour une hauteur de 212 cm (190 cm sous l'échelle). La masse de l'ensemble est de 32kg.

Le besoin

L'usage demandé ici imposait les points suivants :

  • Démontable et transportable dans une voiture
  • 1 échelle horizontale de 6 barreaux
  • 1 point de fixation centrale pour y pendre un siège hamac.
  • Rigide, mais aérien. N'oublions pas que ceci doit se trouver dans le bureau d'une orthophoniste. Et à ce titre l'espalier doit être déplaçable facilement par une seule personne.
  • Ouvert dans la largeur. L'espalier sera mis devant une fenêtre et doit masquer le moins possible la lumière. Donc, pas de gros contreventement en croix possible dans ce sens.

La géométrie

Après plusieurs réflexions de géométrie, je me suis fixé sur celle-ci qui solutionne plusieurs points en même temps (rigidité, légèreté, fixation). Il existe certainement une infinité d'autres solutions.

Les 4 pieds forment donc un volume où les 4 faces sont inclinées vers l'intérieure avec un angle de 10° par rapport à la verticale. Ceci permet de former des trapèzes, plus stables géométriquement.

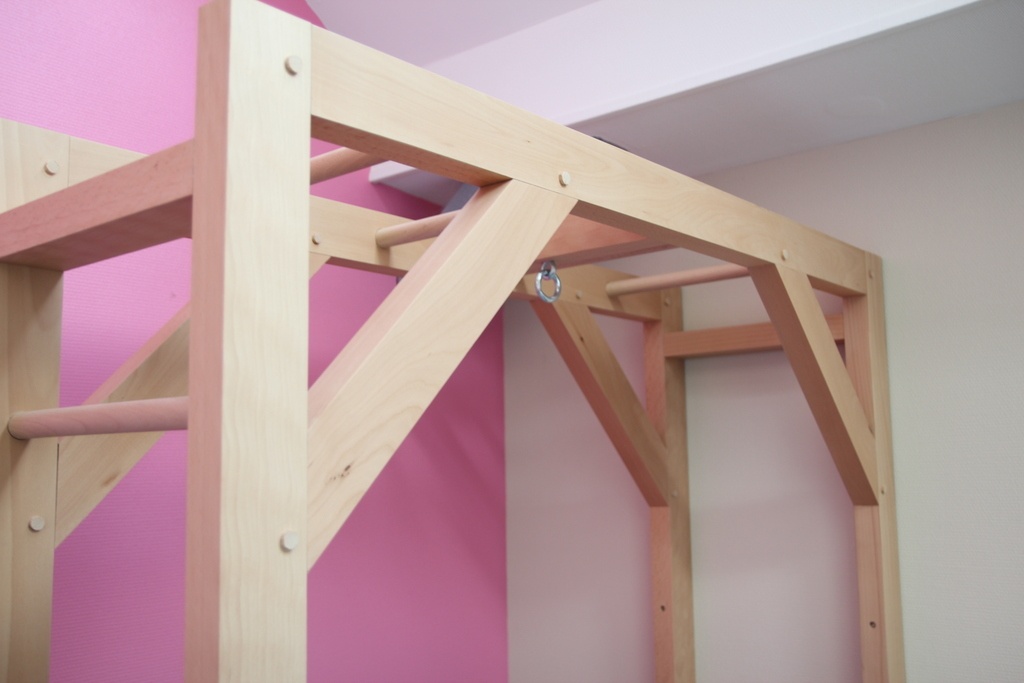

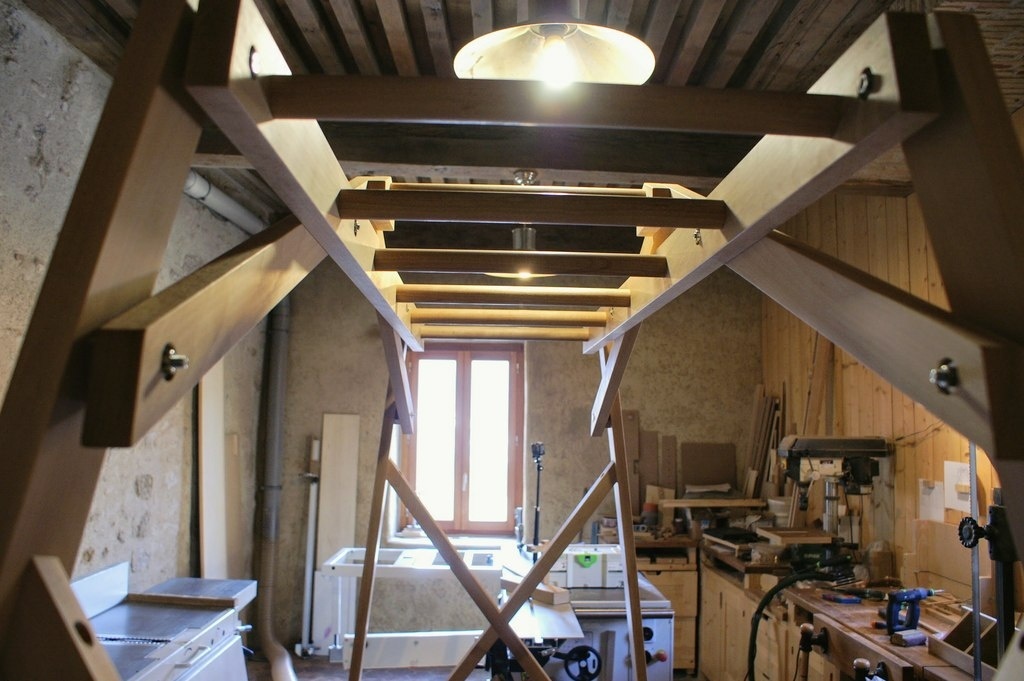

L'échelle horizontale est encadrée de 4 bois servants à contreventer le tout et former ainsi un maximum de triangles (géométriquement indéformables).

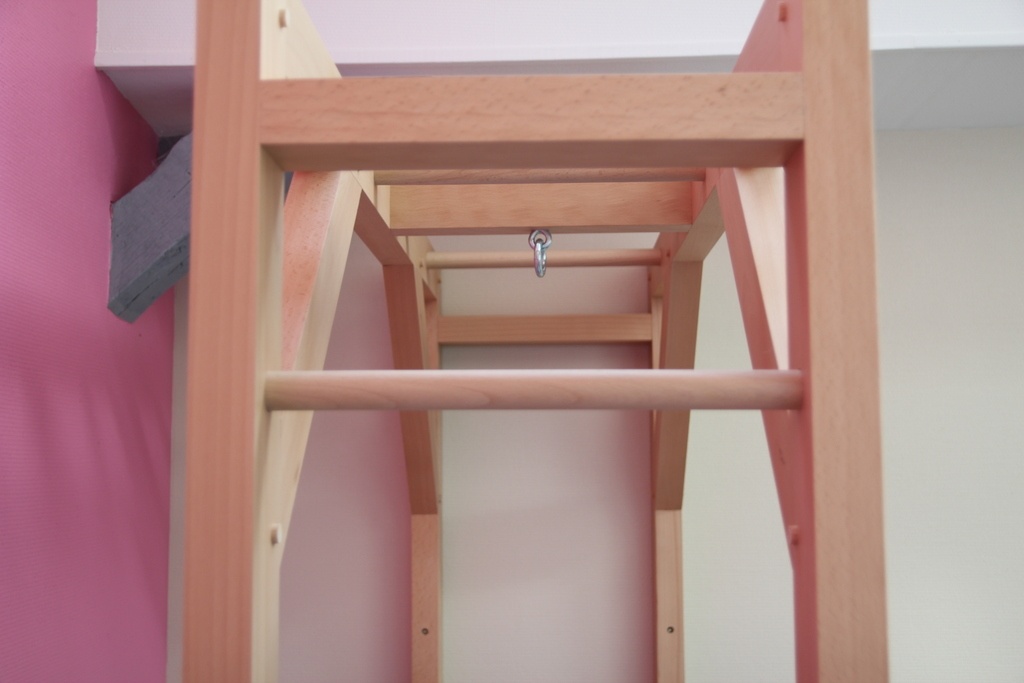

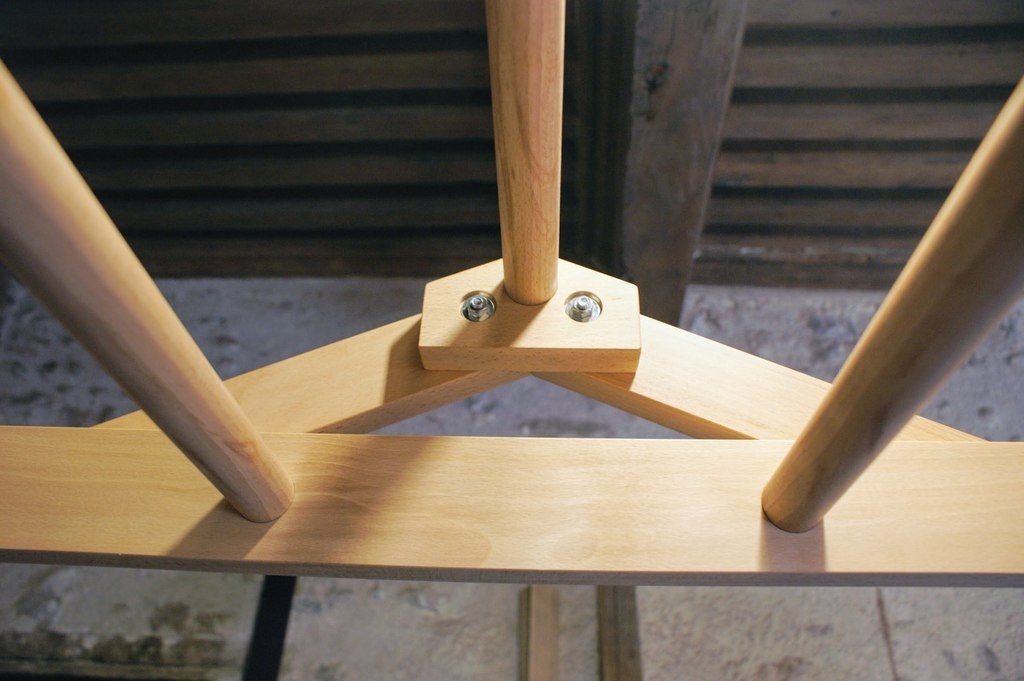

Ceci profite aussi à ajouter un 7ième barreau au centre et au dessus de l'échelle.

Pour être démontable, l'ensemble est assemblé par des boulons.

La technique

Les grosse pièces (pieds et montant de l'échelle) ont une section de 30 x 80 mm. Les contreventements ont quant à eux une section de 30 x 60 mm et les croix de Saint André sont quant à elles réalisées dans des bois de section 30 x 40 mm.

Les barreaux de 35 mm de diamètres sont réalisé à l'aide de ma machine à barreaux spécialement construite pour l'occasion.

De façon générale la réalisation de cet espalier est plutôt basique. Seuls les angles peuvent complexifier la donne.

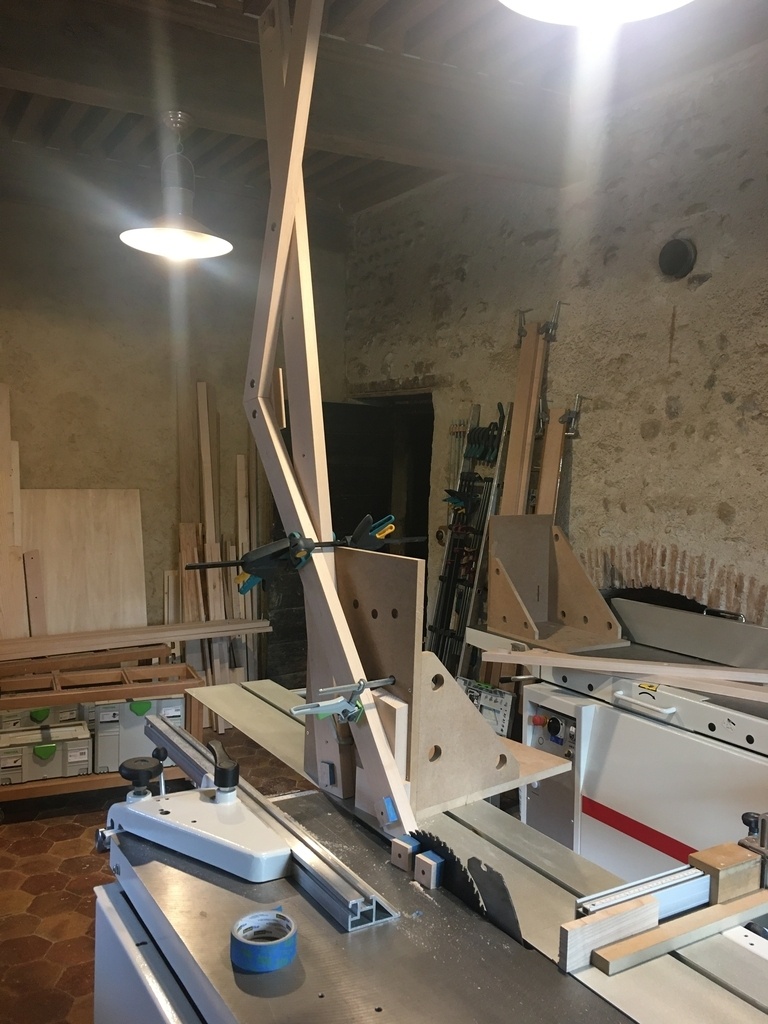

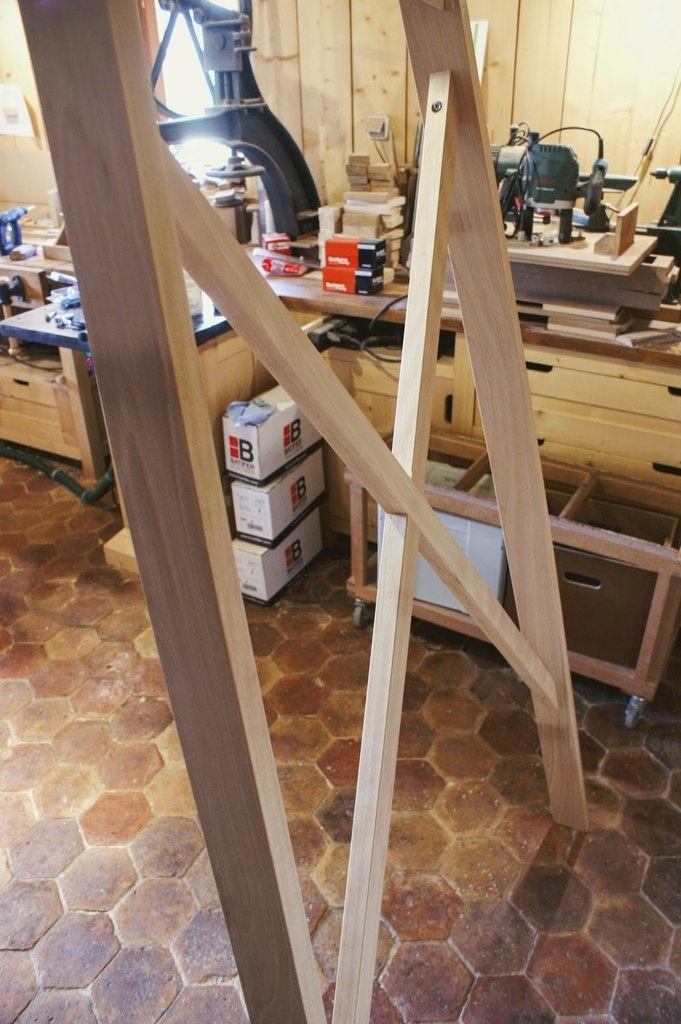

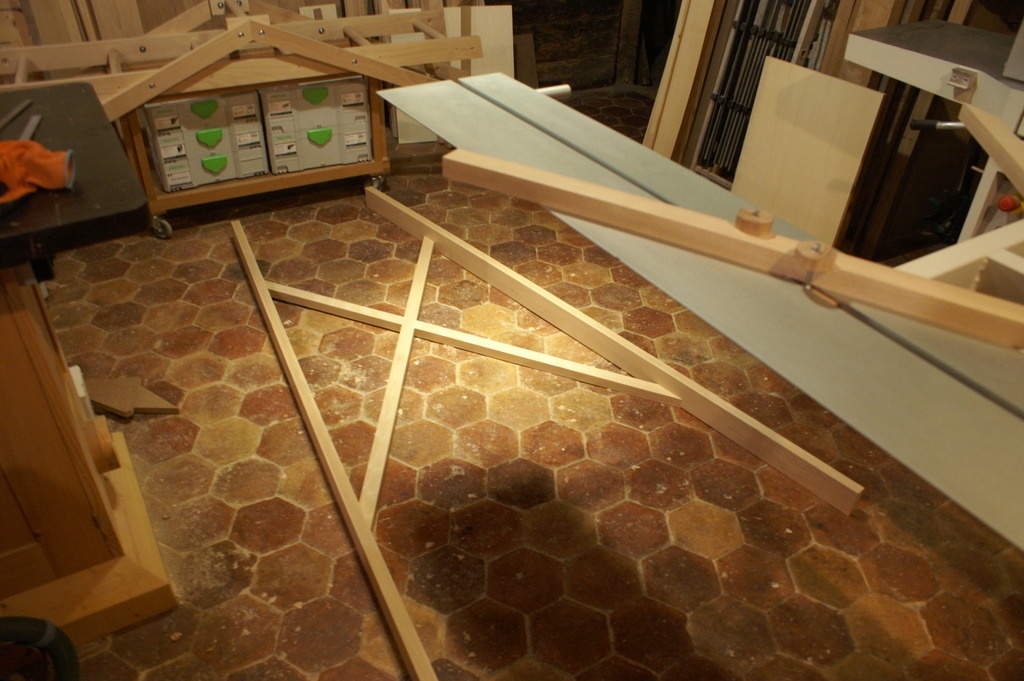

Découpe des croix

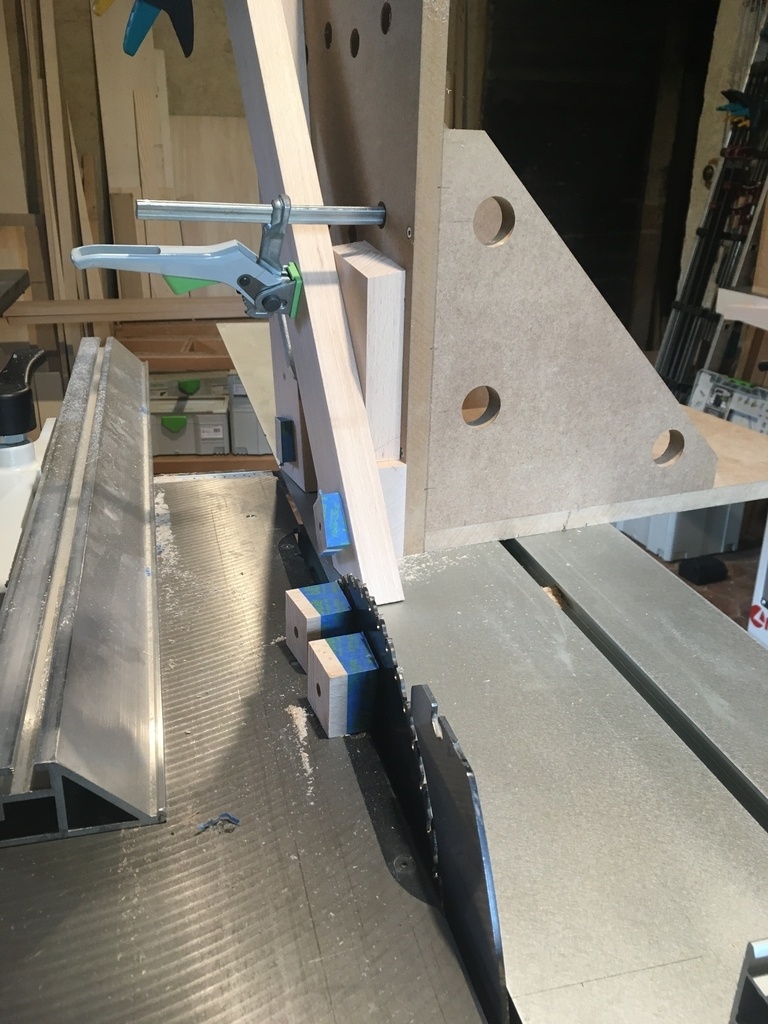

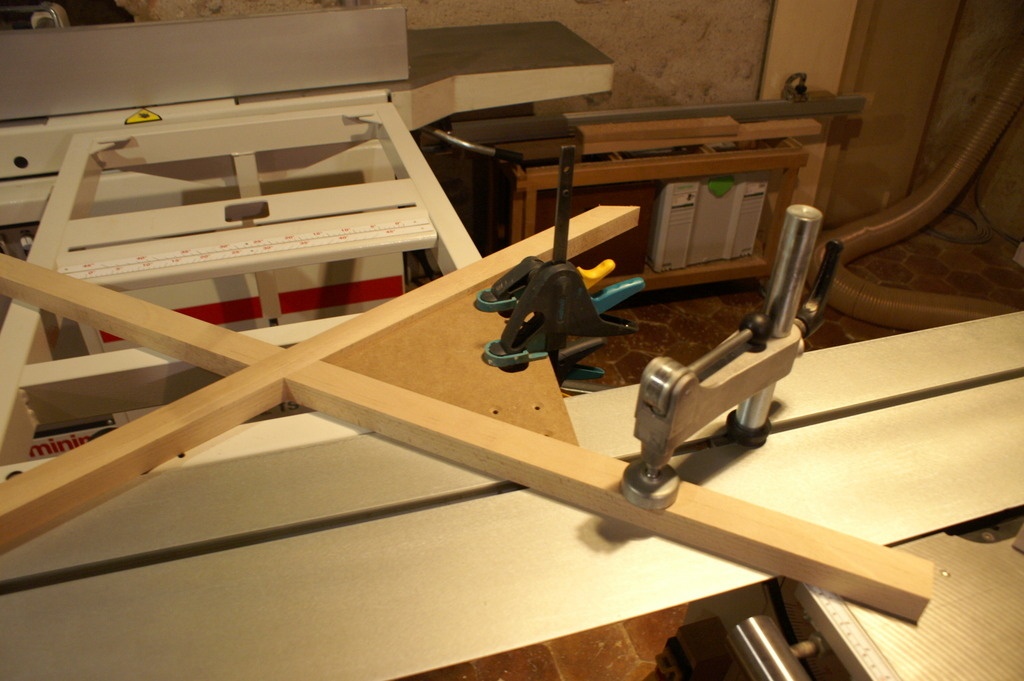

Ainsi donc la croix de Saint André a été mise à longueur avec un montage particulier (cale en triangle fixée au chariot) sur la scie à format pour assurer une parfaite symétrie et un bon réglage des angles. Cette coupe ayant été réalisée après l'usinage du mi-bois.

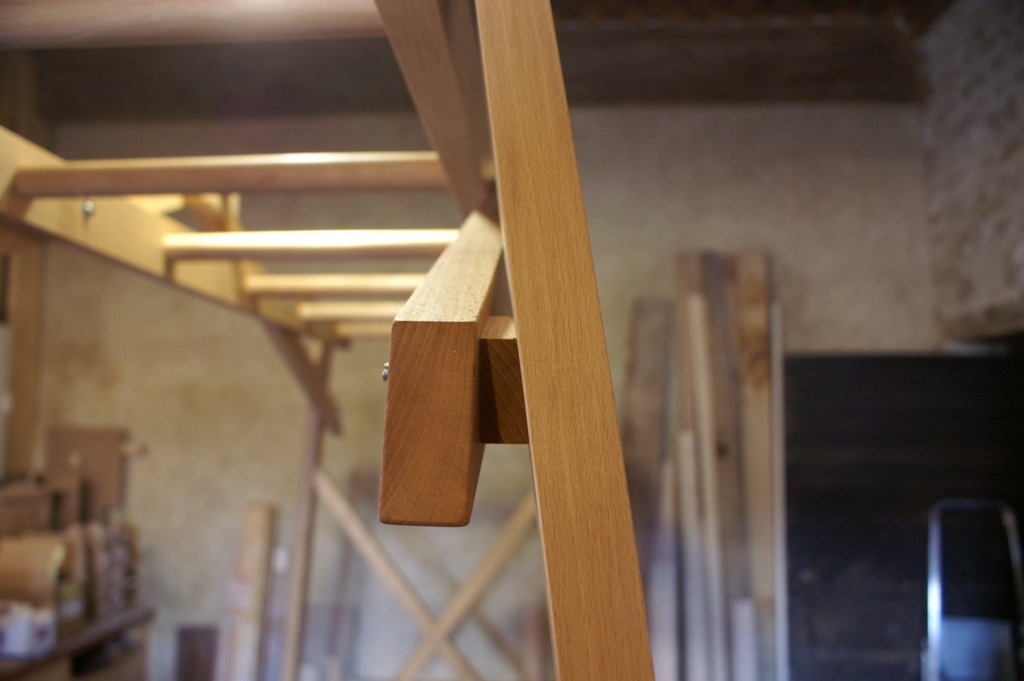

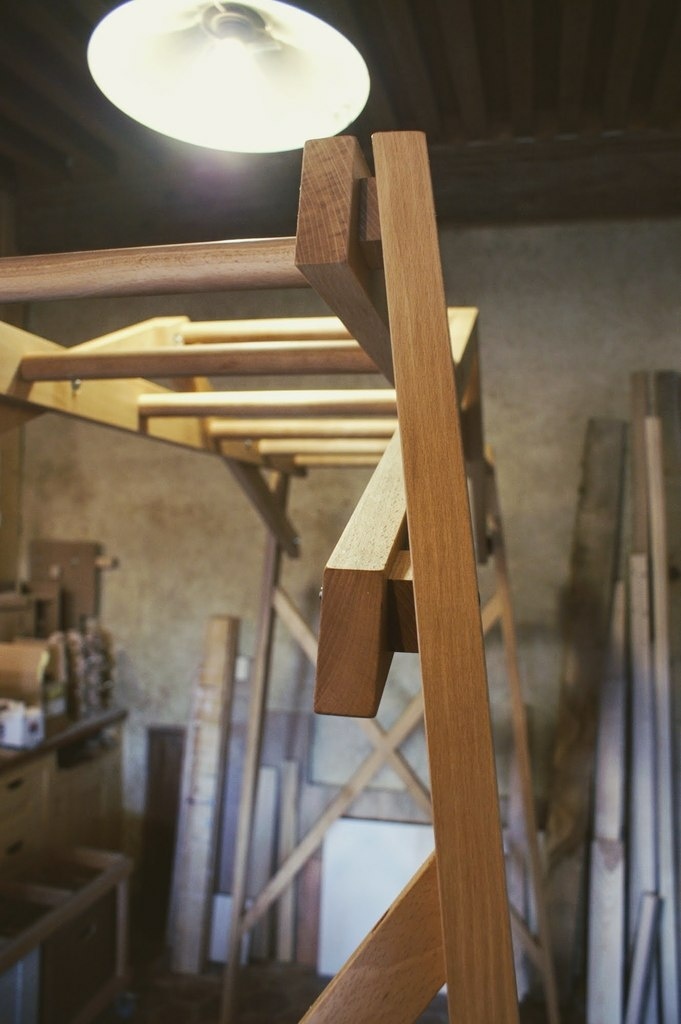

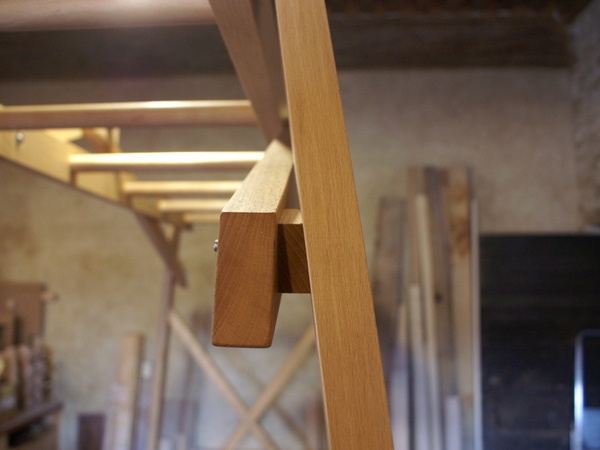

Cales intercalaires

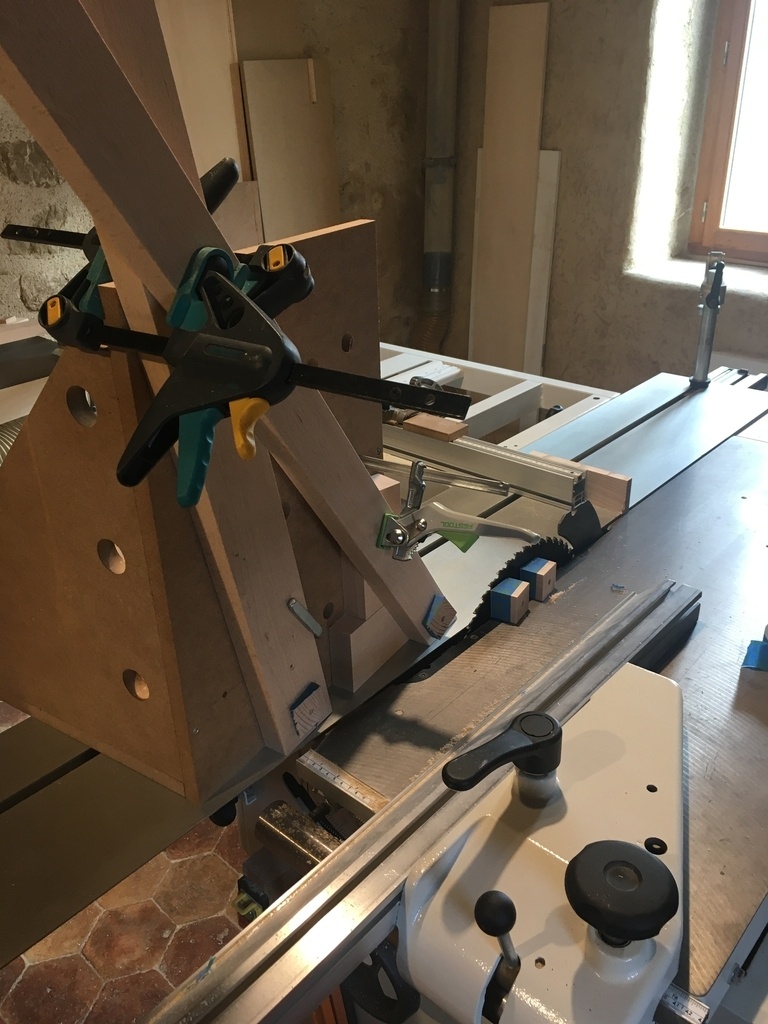

Les cales intercalaires entre les pieds et la partie haute révèlent deux faces un peu plus complexes à usiner du fait de leur petite taille (section 40 x 40 mm).

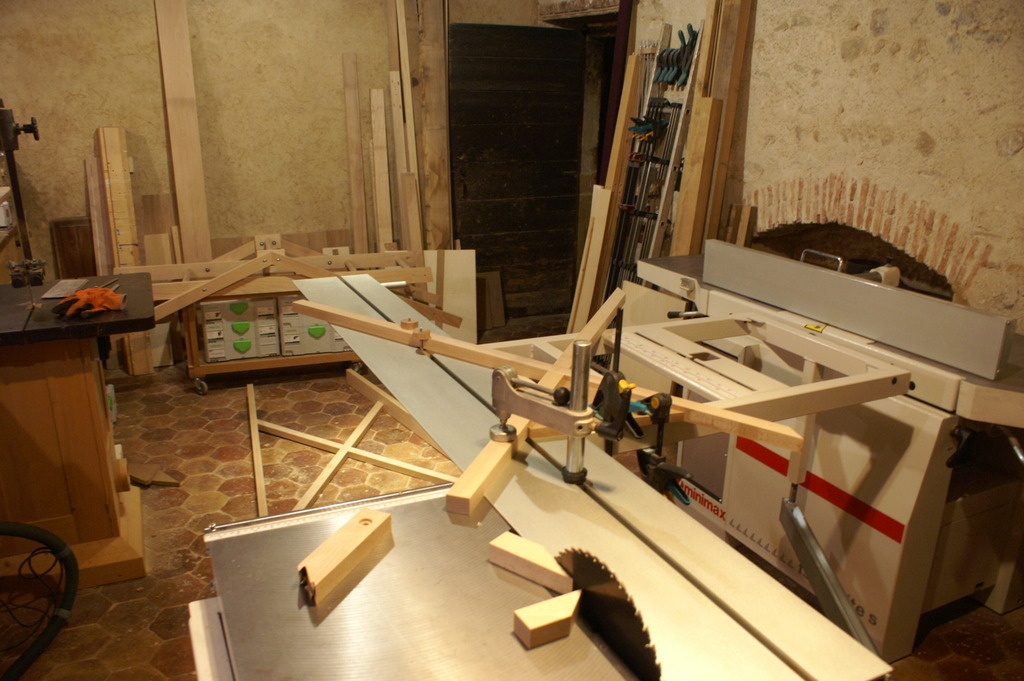

Pour réaliser cet usinage à la scie à format, j'ai d'abord percé le trou central (diamètre 8 mm) et m'en suis servi pour tenir la pièce sur le chariot.

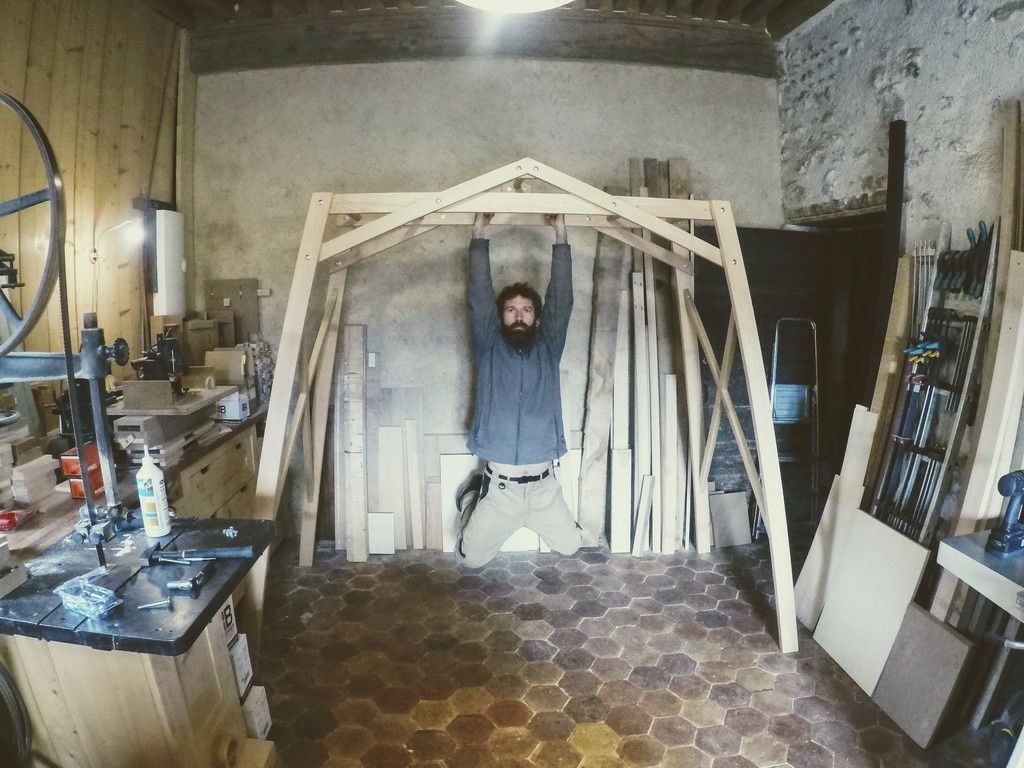

Bien entendu, avant de livrer tout ça, il faut faire un petit teste de charge ...

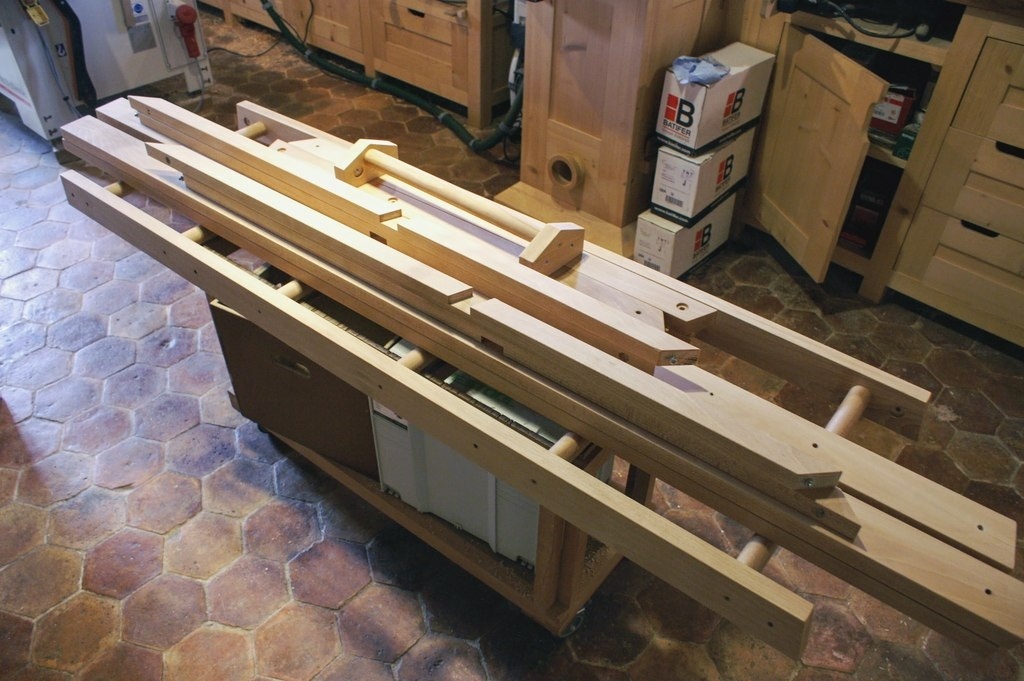

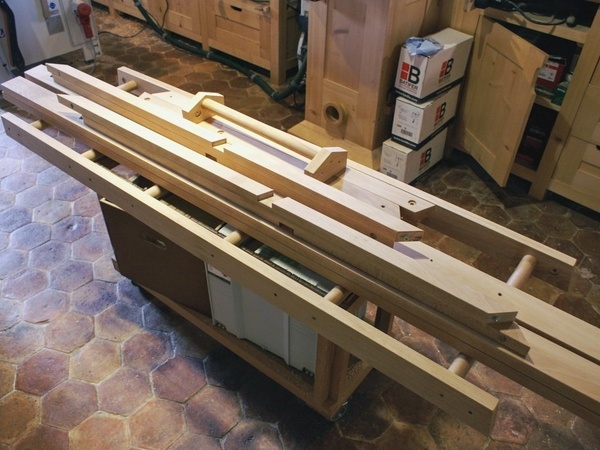

Puis, le démonter pour le transporter ...

Mis à jour

Discussions

Boris Beaulant a publié la création "Espalier Padovan".
il y a 2 ans
sylvainlefrancomtois
( Modifié )

super bien conçu !!! tu as tout inventé ou tu t es inspiré d existant ?? en tout cas le barbu a l air content ;)

Boris Beaulant

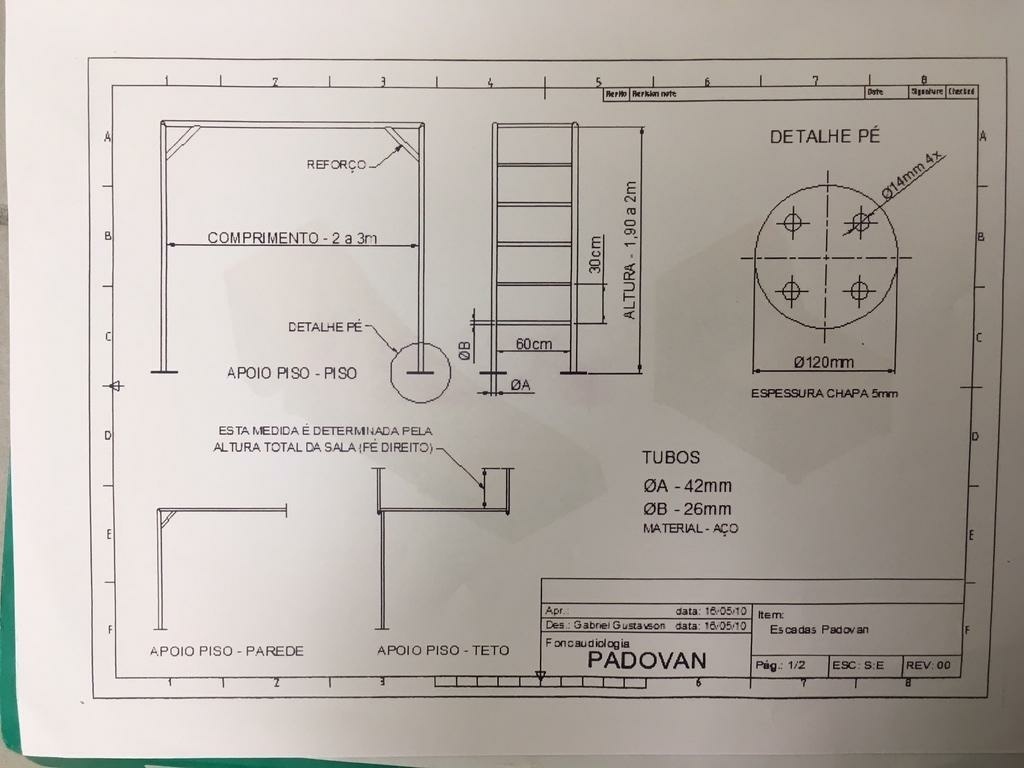

Le plan qui m'a été fourni correspond à un espalier en tube acier. Il a fallu inventer le reste ;)

Boris Beaulant
( Modifié )

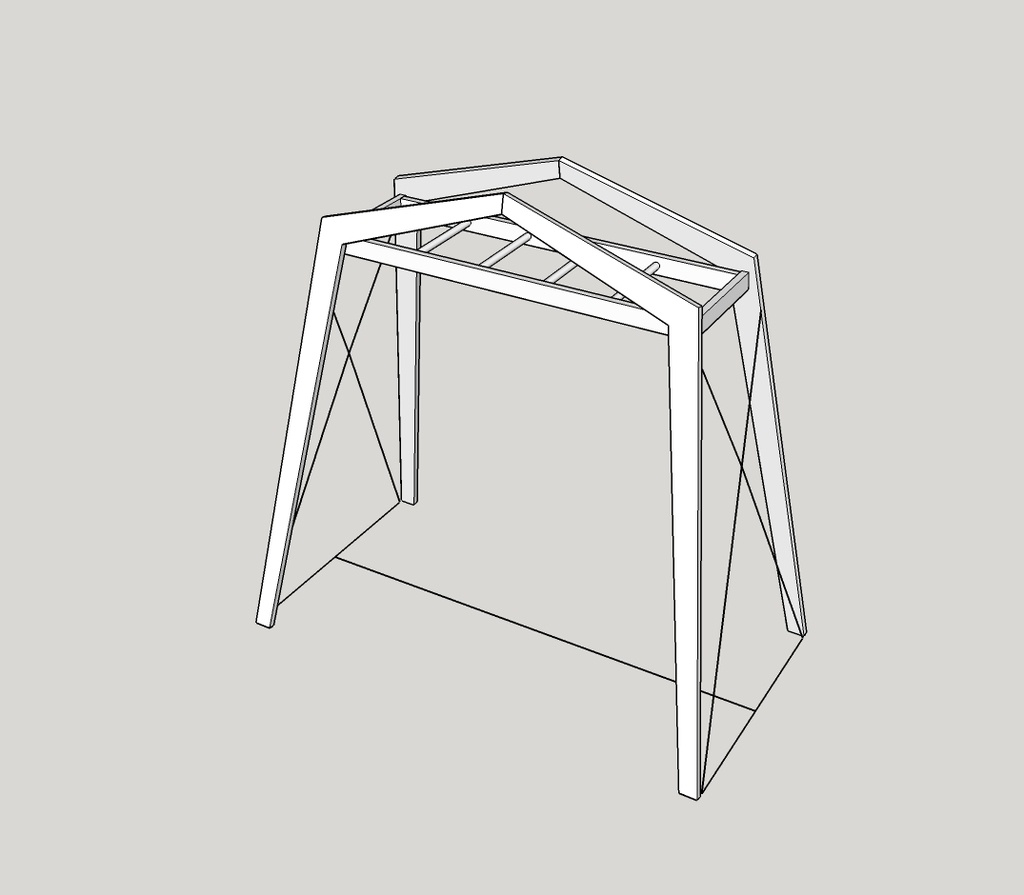

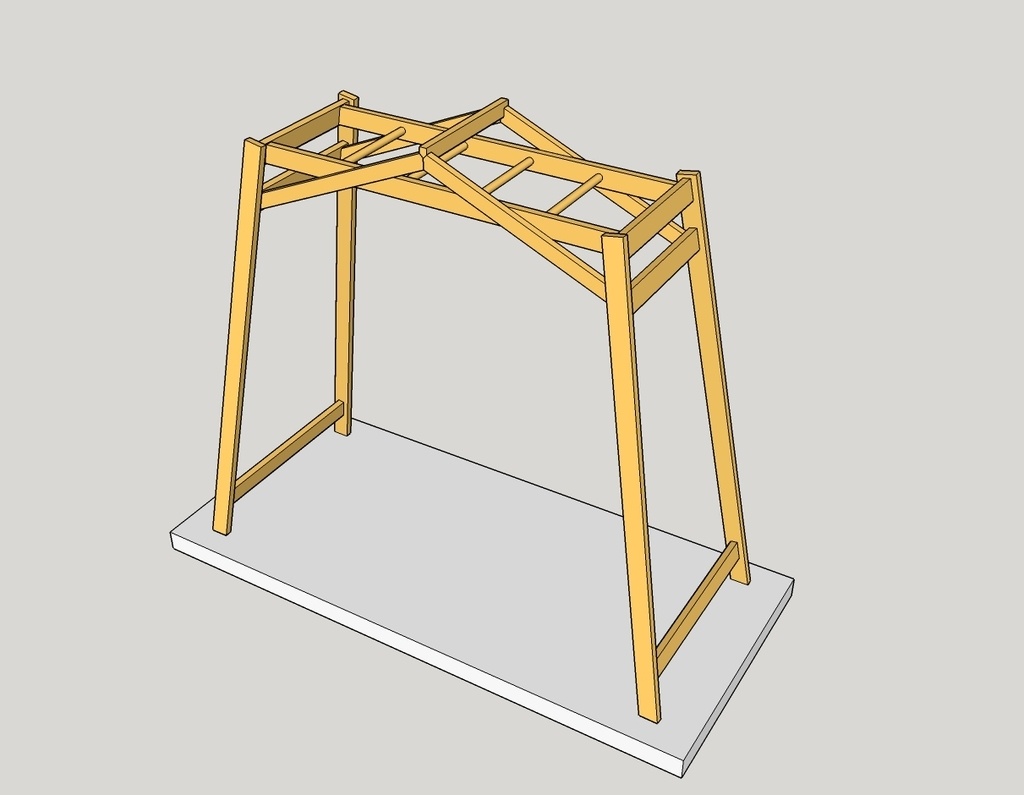

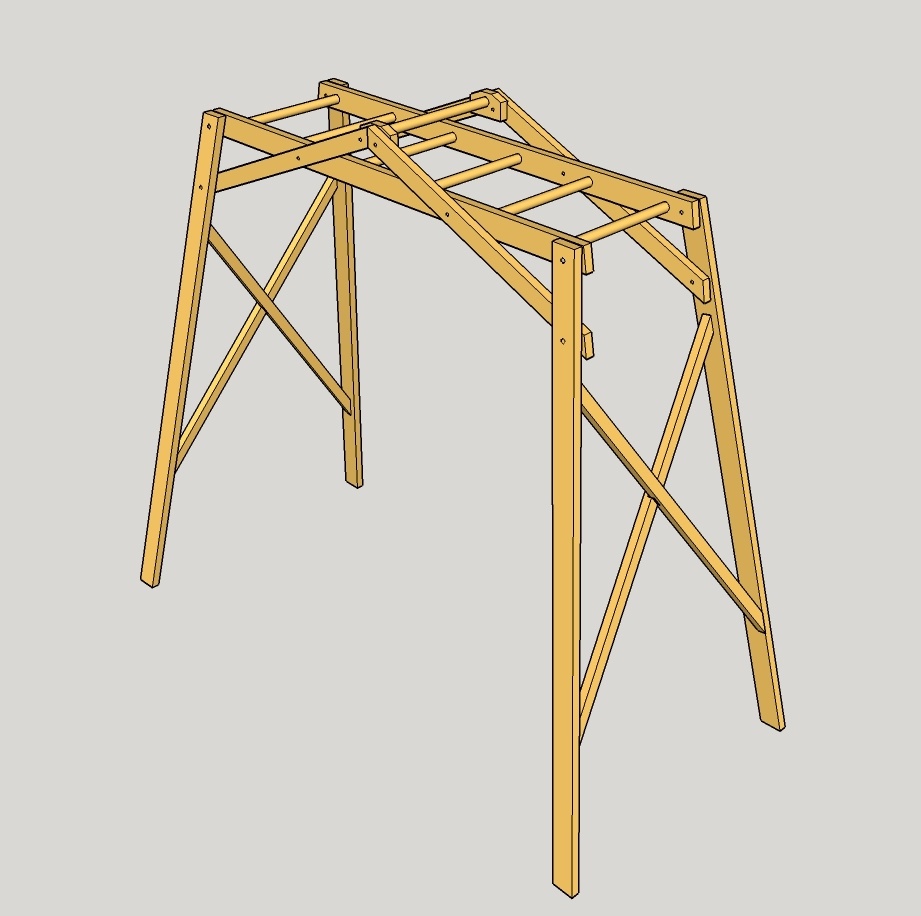

Voici l'évolution de ma réflexion :

Boris Beaulant
( Modifié )

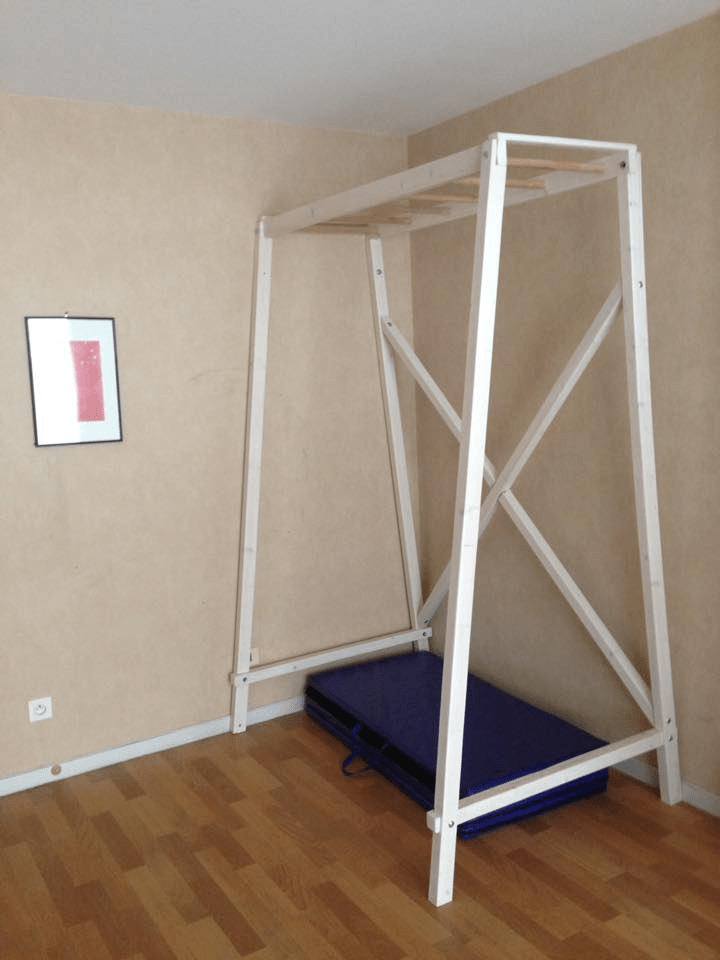

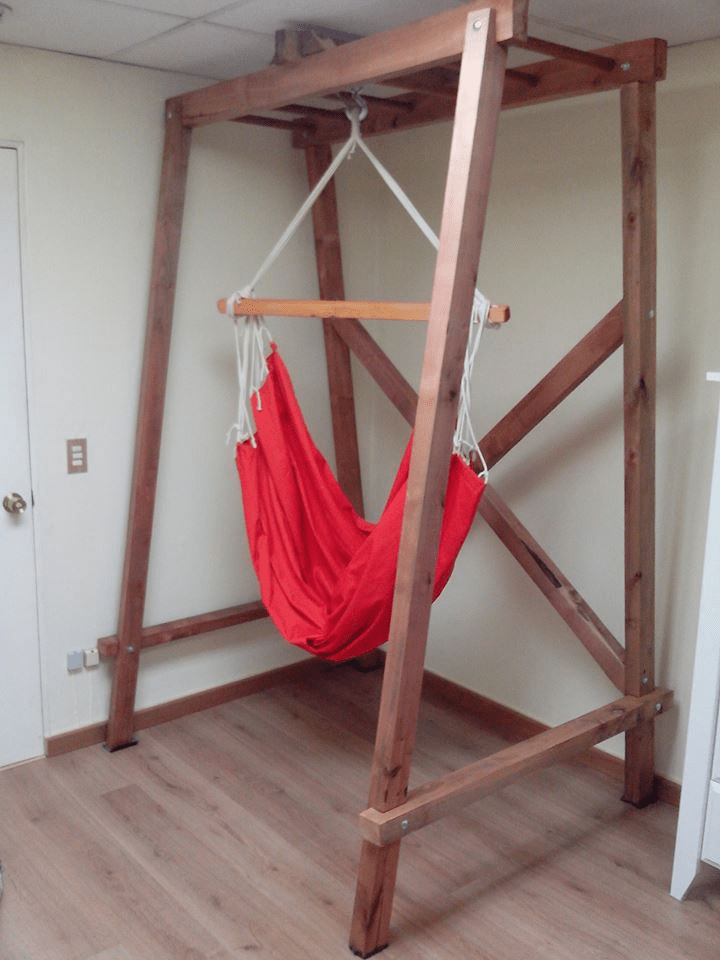

Et voici les inspirations qui m'ont été données :

sylvainlefrancomtois

beau boulot !! fais le en mini série et propose le aux kinés !!

ebenober
( Modifié )

T'es trop lourd, Boris, les montants se cintrent !

Boris Beaulant

Ce doit être une illusion d'optique :P

ebenober
( Modifié )

Boris Beaulant qui s'est réveillé :
J'espère que contrairement au "pongo pygmaeus" (orang-outan de Bornéo) le "zeloko pygmaeus" n'est pas menacé d'extinction par la culture du palmier à huile !

stephhubert
( Modifié )

Chouette, cet espalier. Et en plus, bien heureux d'imaginer l'usage qui va en être fait ! Bravo !

jeanco77
( Modifié )

Cahier des charges respecté. Il a l'air très rigide et en plus il est beau.
Quand je l'ai vu j'ai pensé à la structure autoportante de Léonard de Vinci. C'est une inspiration ou pas du tout ?

Boris Beaulant

Je n'y ai pas pensé sur le coup. Mais ceci m'a certainement influencé. On invente jamais rien ;)

Kentaro

Très intéressant! De l'art de la triangulation... oui, moi aussi, j'ai tout de suite pensé au pont du Leonardo...

dependancesbois
( Modifié )

bel ouvrage dans la réalisation et dans son utilité! c'est le genre de demande très sympa à faire.

stephhubert
( Modifié )

Je suis bien d'accord, et vu sa générosité et son talent, je ne suis pas étonné que Boris Beaulant ait ce genre de commande... ;-)

Niouniou
( Modifié )

Demande pas commune pour une cliente pas commune !!
Belle réalisation, je m'en vais de ce pas voir cette machine à barreaux !
Et sinon le montage pour les croix doit être positionné nickel, sinon ton défaut est doublé... Non ? Bon, après, ton écartement bas n'a pas besoin d'être au mm par rapport au plan, je suppose, étant donné la structure "semi-ouverte"...
Et la cliente orthophoniste est contente ? Tu as des retours ?

Boris Beaulant
( Modifié )

Et sinon le montage pour les croix doit être positionné nickel, sinon ton défaut est doublé... Non ?

Avec la technique décrite plus haut, ça passe nikel. Mais en effet, la précision est pas un millimètre ici.

Tu as des retours ?

L'espalier est installé depuis hier. Les retours viendrons un peu plus tard ;)

Syldesalpes
( Modifié )

Du beau boulot ! Avec en plus le défi de la conception.

T'as peut-être trouver un filon !! Car quand j'ai fait suivre le lien de ta création à ma belle sœur psychomot à fond sur la démarche Padovan sa réponse a été :

"Extra!
Je pourrais le recommander volontiers celui là! En plus j'entends souvent mes collègues qui bosse en Padovan qui se prennent la tête pour savoir où trouver un espalier!"

Boris Beaulant

Ha ben cool, merci d'en avoir parlé !

niconathy
( Modifié )

Tu as livré un doc de montage?

Boris Beaulant

Haha ... presque. Un montage assisté avec photos.

niconathy
( Modifié )

Tu fais vraiment les choses bien!! Bravo 👍👏👏

Atelier Ebénix
( Modifié )

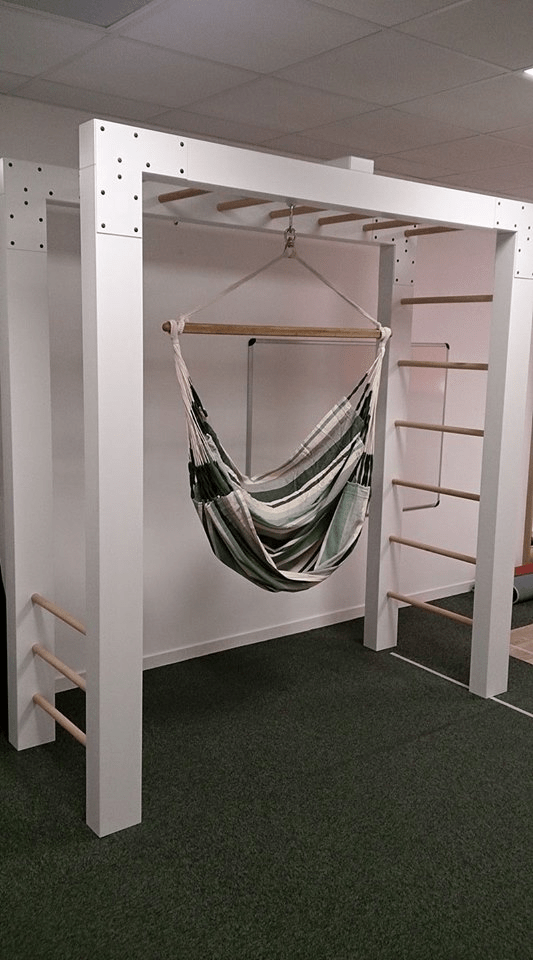

Heyy j'ai fait ça aussi l'an dernier pour une orthophoniste également. Mais en version non démontable !!

Boris Beaulant

Hey ... mais tu fais des belles choses et tu ne nous les montre pas ! Une petite création avec ça, non ;) ?
Il n'est pas démontable si on retire les chevilles ?

Atelier Ebénix

Si j'ai pas eu le temps, j'ai quelques photos en Stock. Jm'en occupe bientôt. C'est démontable avec les chevilles en trois parties (si elle déménage) mais c'est fixé au mur et au sol. Donc pas transportable comme toi !!
