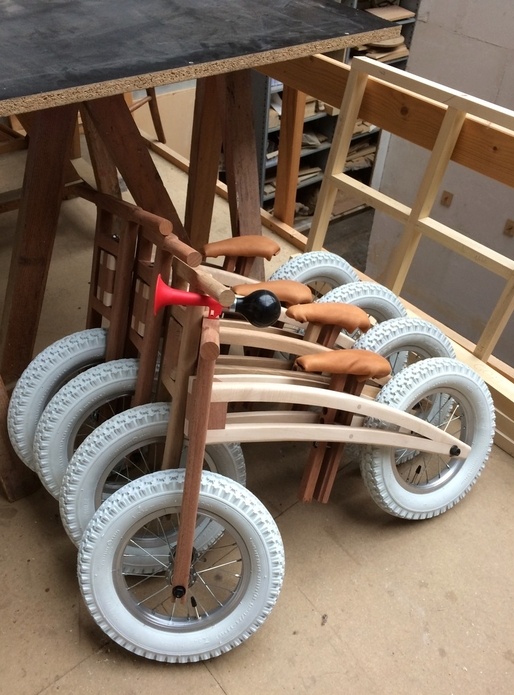

Draisiennes en bois

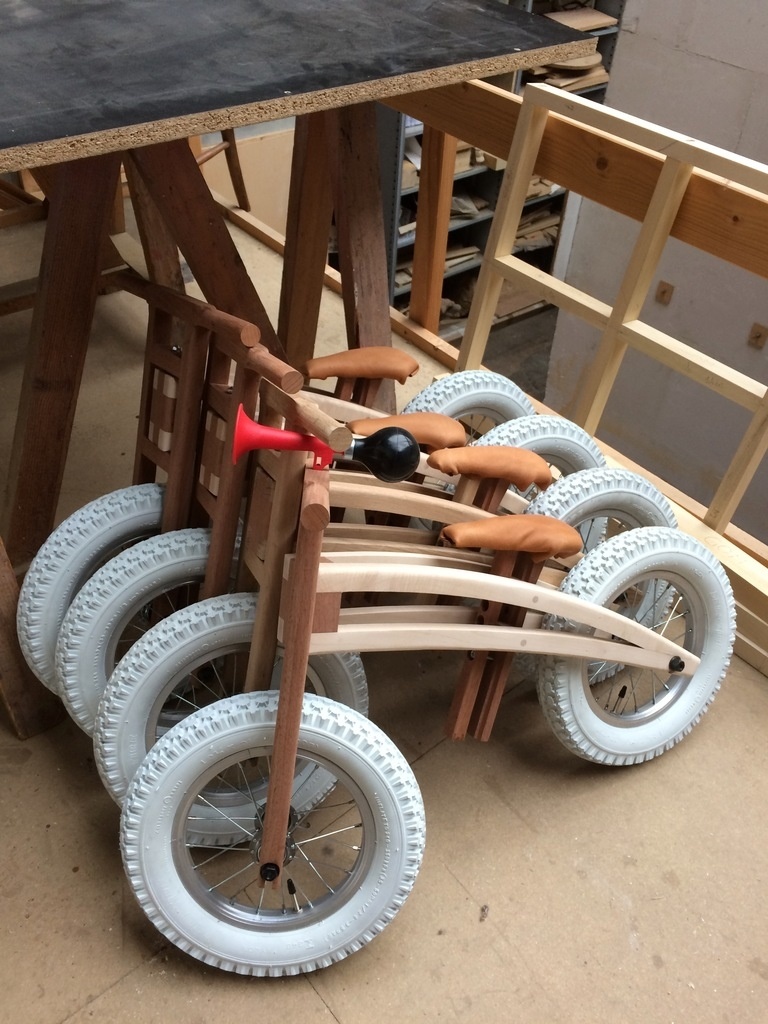

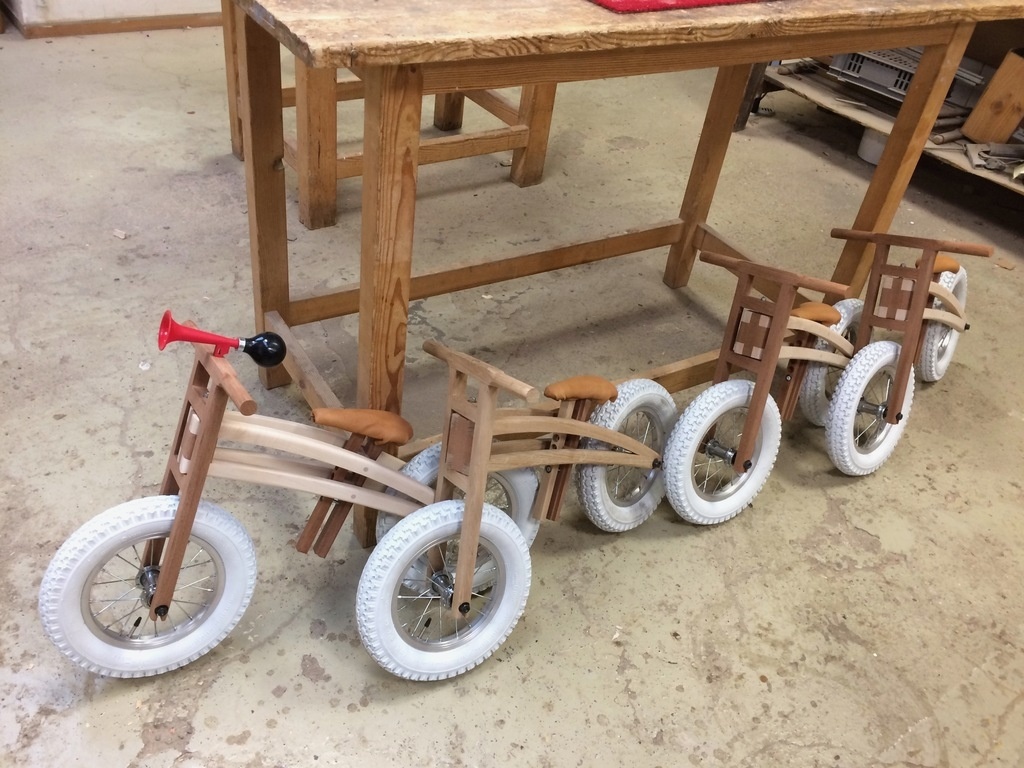

Très inspirées de la draisienne originale de Zeloko, voici quatre modèles!

3 modèles identiques en sycomore et sipo.
1 modèle en chêne et sipo.

Le plus délicat aura été de se procurer les roues (12 pouces) avec des axes assez longs. Il a fallu plusieurs essais et j'ai dû remplacer tous les axes originaux (trop courts).

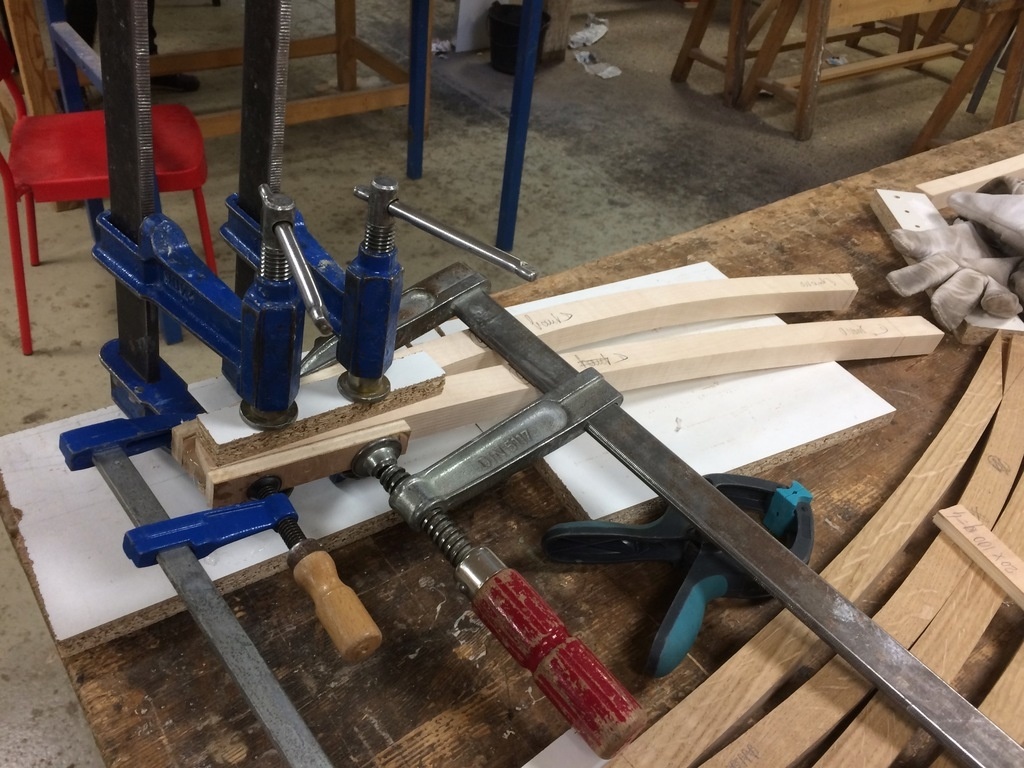

Les selles ont été cintrées légèrement (3 plis de 4mm chacun) puis recouvertes de mousse et d'un cuir (agrafé).

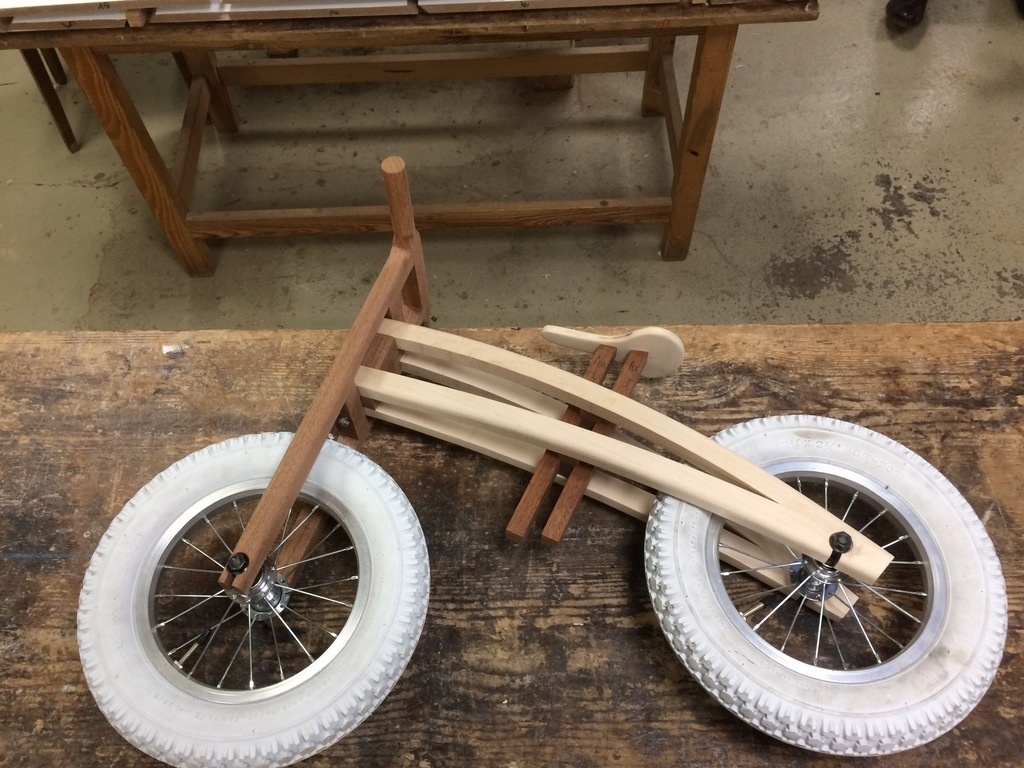

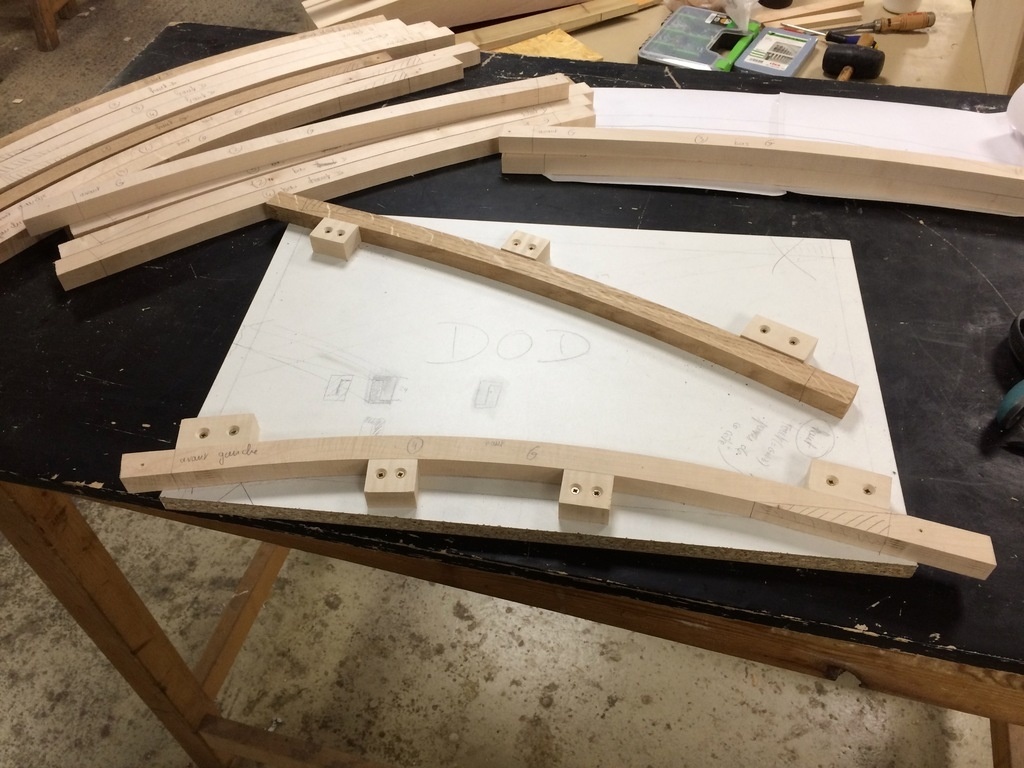

Le cadre reprend celui de Zeloko (je suis reparti de son plan Sketchup) mais réalisé à la toupie en plein bois et non en lamellé-collé.

La taille des pneus rend ces draisiennes assez hautes, l'enfant doit faire au moins 90cm pour se débrouiller tout seul.

Travail réalisé à l'atelier associatif Cobois à Lyon (où j'ai eu le plaisir de rencontrer Boris il y a plusieurs mois).

Olivier (DOD)

Publications associées


Discussions

OlusDoD  a publié la création "Draisiennes en bois".
il y a 4 ans
Kentaro
( Modifié )

Oh ! quelles sont belles et toutes mignonnes! Bravo! Les roues blanches donnent un bel effet Fat Bike.

ebenober
( Modifié )

Tu es père de quadruplés ? Félicitations !

OlusDoD

Bonjour,
Non, mais j'ai fait des promesses de cadeaux pour des amis...

Hugo8
( Modifié )

Superbe!
Ou as tu trouvé les roues?

Copeaux And Co

même question! Les roues blanches sont du plus belle effet, si tu peux partager ton fournisseur je suis intéressée!

Boris Beaulant
( Modifié )

mariettesar la réponse est un peu plus bas ;)

OlusDoD

Oui le plus difficile à trouver ce sont les roues et les axes. Pour les pneus (plusieurs couleurs existent) c'est moins compliqué, on en trouve un peu partout en taille 12".

cereus45
( Modifié )

Celle avec l'avertisseur sonore va faire des jaloux non ?

OlusDoD

En fait elles ont toutes un klaxon! Les photos ont été prises il y a quelques temps, elles n'étaient pas encore tout à fait terminées.

Tyrael
( Modifié )

Bonjour, belle réalisation !
Je souhaiterai en faire de même mais je ne trouve pas les roues. Où avez-vous acheté les vôtres ?

OlusDoD
( Modifié )

Bonsoir,
Je me suis procuré les roues chez un grossiste () auquel j'ai eu accès par un ami qui a un petit commerce de cycles. On en trouve aussi là: taylor-wheels....roue-12-pouces/
et là: lecyclo.com/ve...elo-enfant.html

Je conseille vraiment à ceux qui veulent se lancer dans ce projet de bien acquérir et vérifier les roues, les longueurs d'axes et les pneus. Tout le reste en dépend!

Merci pour vos commentaires.
Olivier

Boris Beaulant
( Modifié )

Hey, je suis content Olivier d'avoir pu t'inspirer ! Elles sont chouettes ces draisiennes !

Comment as-tu fixé la tige de selle ?
Dans ma version, ça se bloquait initialement par pincement, mais ça n'a pas tenu dans le temps. C'es que la draisienne a servie à une fratrie et elle n'a pas été ménagée (mêle si elle faisait la fierté de sont pilote ;) )

Pour résoudre la problème une petite cale intermédiaire a été ajouté pour pas que la selle ne redescende.

OlusDoD

Bonsoir,
Pour le réglage de hauteur de la selle, j'ai inséré des écrous à griffe (camouflés par une épaisseur de placage) dans la tige arrière. La tige avant est percée de trous (on les voit sur la photo principale) pile en face des écrous. Je fait coulisser les tiges jusqu'à la hauteur voulue puis je serre une vis entre la partie haute et la partie basse du cadre. Ainsi, le serrage est uniforme. J'espère que ça tiendra dans le temps.

Si ce n'est pas clair, je pourrai ajouter quelques photos...

À+

ecto1
( Modifié )

tu compte ouvrir une concession 😂
Sans déconné joli travail

ebenober

Non, il a obtenu un contrat "Drais'lib" avec la ville de Lyon !

BEN83

La relève est assurée, Absalon (champion Olympique) n'a qu'à bien se tenir. Beau travail

Coralie

Très jolie réalisation! Et je reconnais l'atelier Cobois ;-)

mangez
( Modifié )

bonjour,

Magnifique!! Sont elles en vente?
Intéressé de vous en prendre une.

alexis

OlusDoD

Bonjour,
Merci pour votre commentaire, c'est flatteur, mais non je ne les vends pas! Ce sont des cadeaux pour des amis.
Olivier

mangez

ne voudriez vous pas en fabrique une autre et je vous l achète ?!

OlusDoD

Bonsoir,
Désolé mais je n'ai pas le temps. Je suis passé sur d'autres projets. Et de toute façon l'association dans laquelle je j'ai créé ces modèles ne permet pas de vendre ses productions.
Lancez-vous vous-même, pourquoi pas?
Olivier

Raoul68
( Modifié )

bonjour,

super réalisation
est-ce que vous avez un plan pour moi
je voudrais en faire une

merci d'avance

cordialement Raoul

Boris Beaulant
( Modifié )

Bonsoir Raoul68,
Si tu veux. Le plan est disponible depuis la fiche de l’inspiration :

Cawok78
( Modifié )

bonjour
Et quels pneus y a-t-il?

OlusDoD

Bonjour,
Je ne comprends pas trop la question! Que voulez-vous savoir exactement à propos des pneus?
