BEN83

Scie à ruban DIY Matthias Wandel


Vu les commentaires sur ma scie à ruban dont j'avais mis une photo dans ma création "mon premier meuble", voici quelques photos lors de la réalisation en suivant les plans de Matthias Wandel (payants)
Woodgears
Diamètres des volants est de 40cm si mes souvenirs sont exactes et le moteur est un 1.1 kW

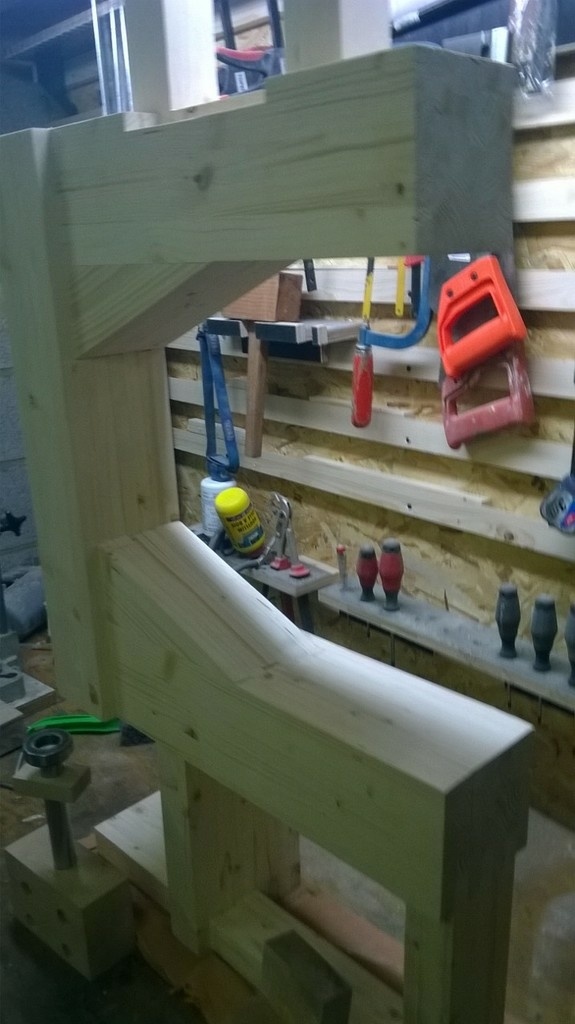

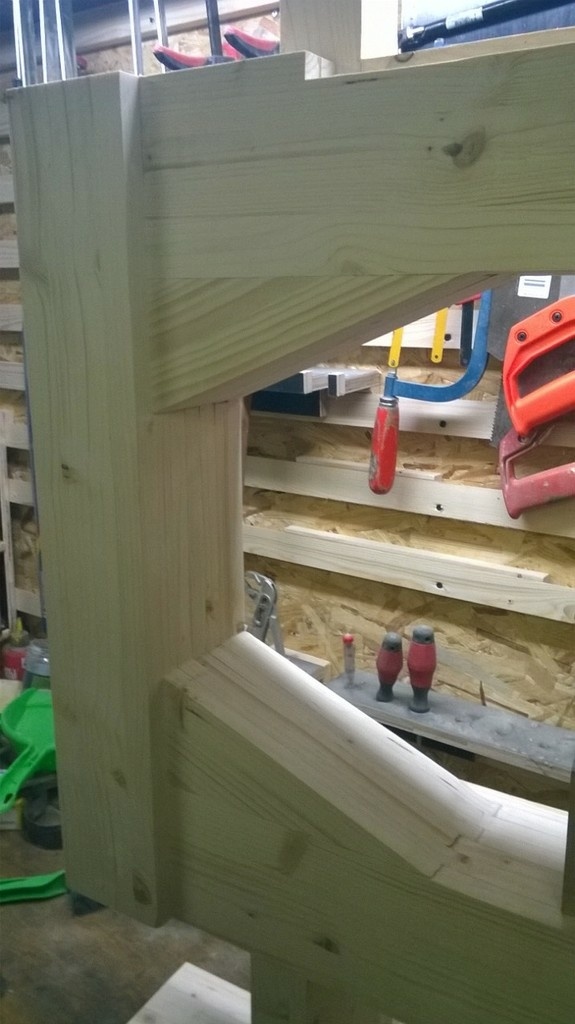

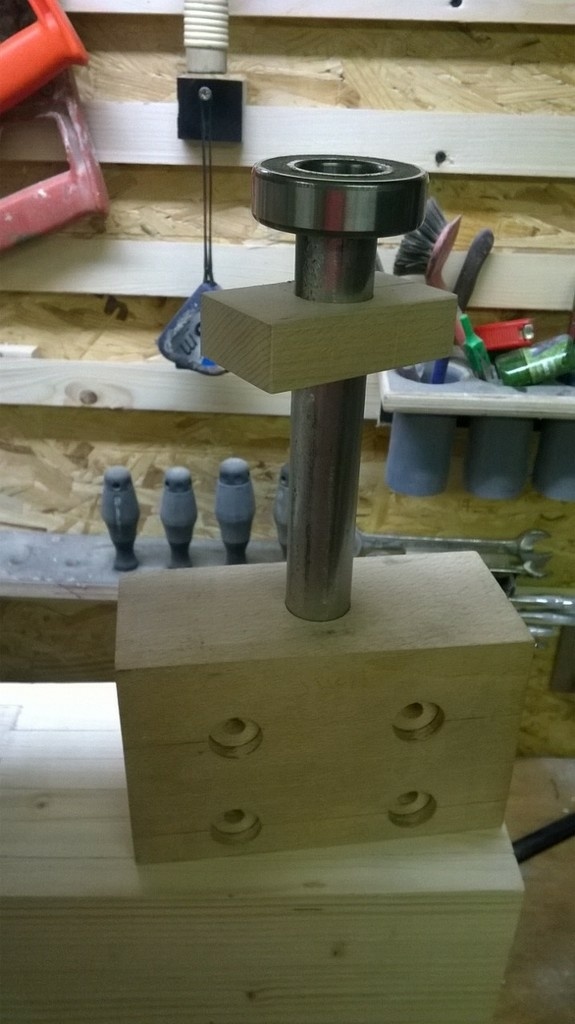

Le cadre est fait de planches de sapin collées et les axes sont maintenus dans des blocs en hêtre

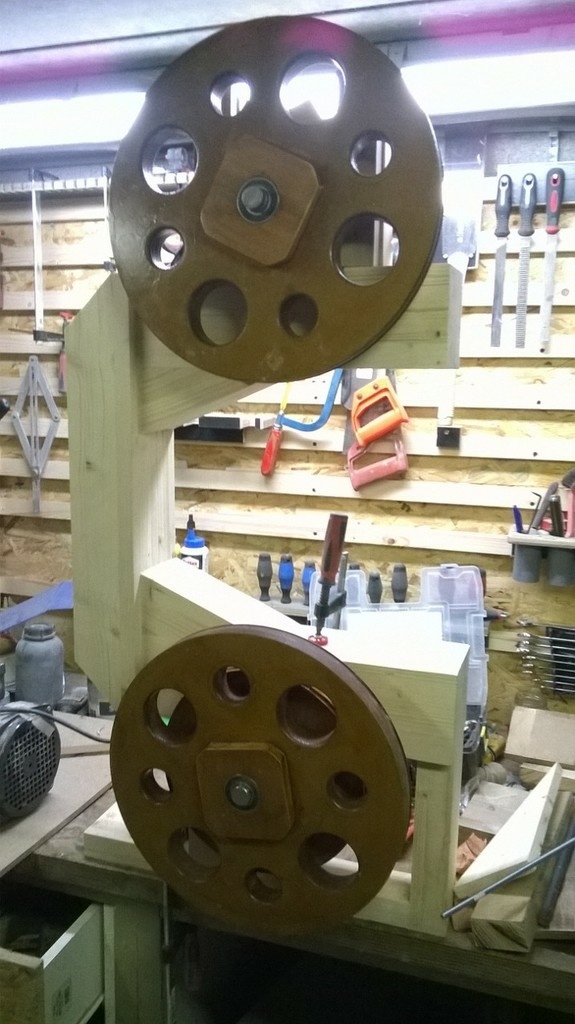

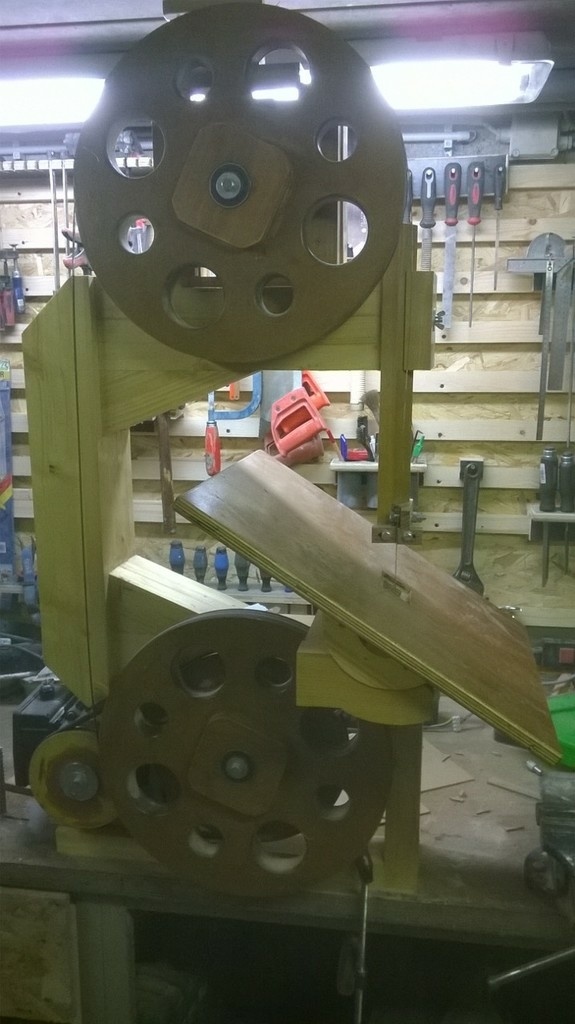

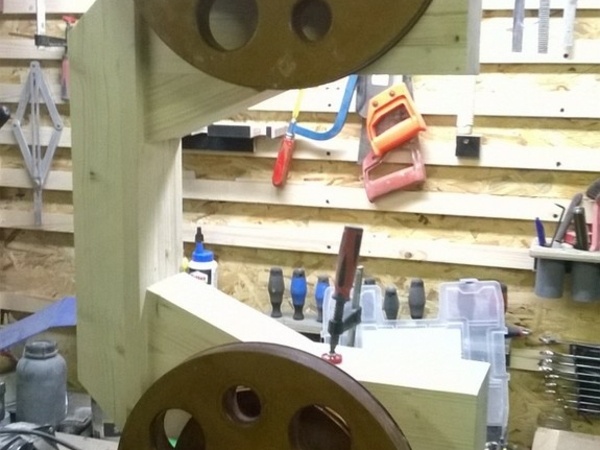

Les volants sont en MDF 36mm épaisseur (2 panneaux collés) et ensuite enduit d'un mélange eau/colle à bois pour les durcir. Je les ais troués pour réduire l'inertie comme sur le site de Marius Hornberger, un autre site pas mal non plus.
site Marius Hornberger

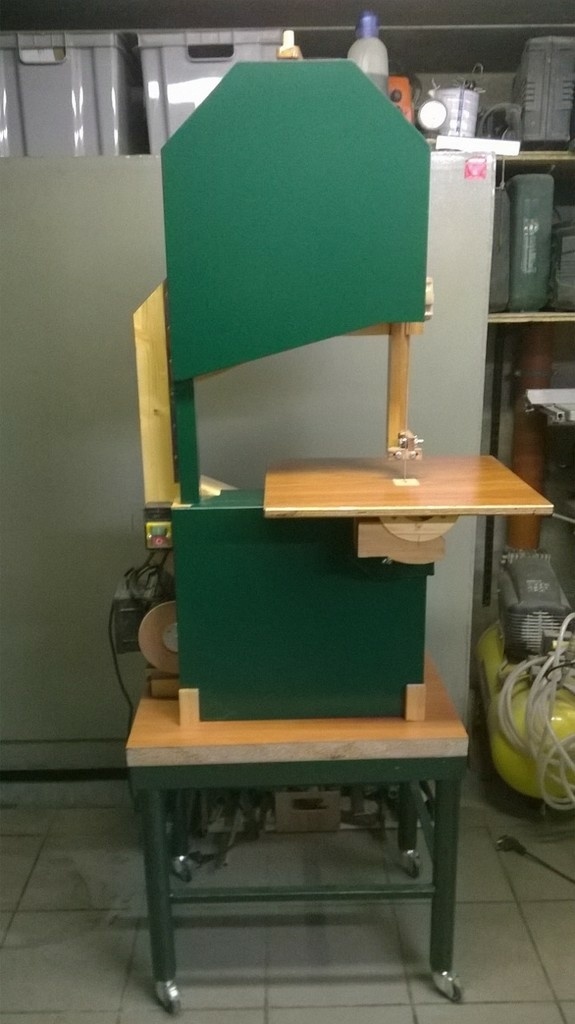

Les capots sont en mdf 12mm peints au rouleau.

Je pensais avoir plus de photos mais elles étaient sur mon ancien PC HS :-(


Discussions

BEN83 a publié la création "Scie à ruban DIY Matthias Wandel".il y a 11 mois
Kentaro


J'adorrre la mécanique en bois... ;)

MDSVDM


Bravo, et en plus je suis sur qu'elle fonctionne mieux que ma lurem.

Nicoel


Beau resultat !

Quel temps approx de réalisation ? As-tu rencontré des problèmes sur certains points ?

Est-ce un moteurde récup ? La sécurité est-elle assurée ?

Merci d'avance

BEN83


Je ne sais pas te dire le temps de fabrication, j'y travaillais le soir après le boulot.
Les plans sont vraiment bien fait et si tu les suite bien tu ne devrais pas avoir de problème particulier.
Je n'avais as de moteur, je l'ai donc acheter mais c'est tjrs possible de trouver en occasion.
Je pense que la sécurité est OK, sur la photo, il manque une protection au dessus du guide mais elle figure sur les plans, je ne l'ai pas encore fait, honte à moi ;-). Normalement, la lame n'est accessible que là où on en a besoin.

Nicoel


Bien noté, merci pour ces détails

BIGBen


Je viens de regarder le pas-a-pas de Alain Vaillancourt (L'gosseux d'bois), un québecois, qui a fait la même... ça fait rêver.

BEN83


Du réve à la réalité, il n'y a qu'un pas, la réalisation. Oh que c'est bien dit, je m'étonne moi-même ;-)

Klaus Loose


Bienvenu dans le club de "MW". J´ai construire une scie a rubane similaire - mais quelque chose a toutefois modifié les plans. Pour... plus hauteur et étend. Et une boit au-dessous pour des copeaus.

RiGy

ou as-tu récupéré le moteur? Est-ce un moteur acheté?

BEN83


Je l'ai acheté neuf

Klaus Loose


...Moi aussi ;-)
Moteur avec 2850upm ... c´est une vitesse de 22m/s de ruban de scie.

sylvainlefrancomtois


bravo !!! et les video de Alain Vaillancourt un régal !!

BIGBen


Je suis en train de regarder la série sur la fabrication de son nouvel atelier... C'est plein de bon sens et de bonnes astuces.
