Marble Machine, sur plan de Mathias Wendel

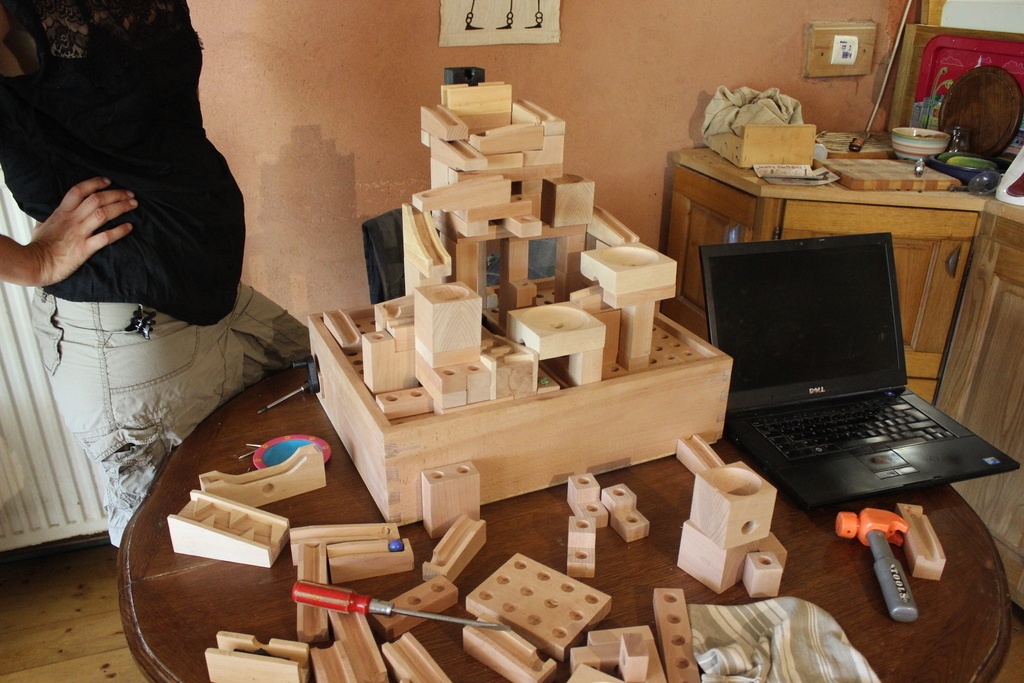

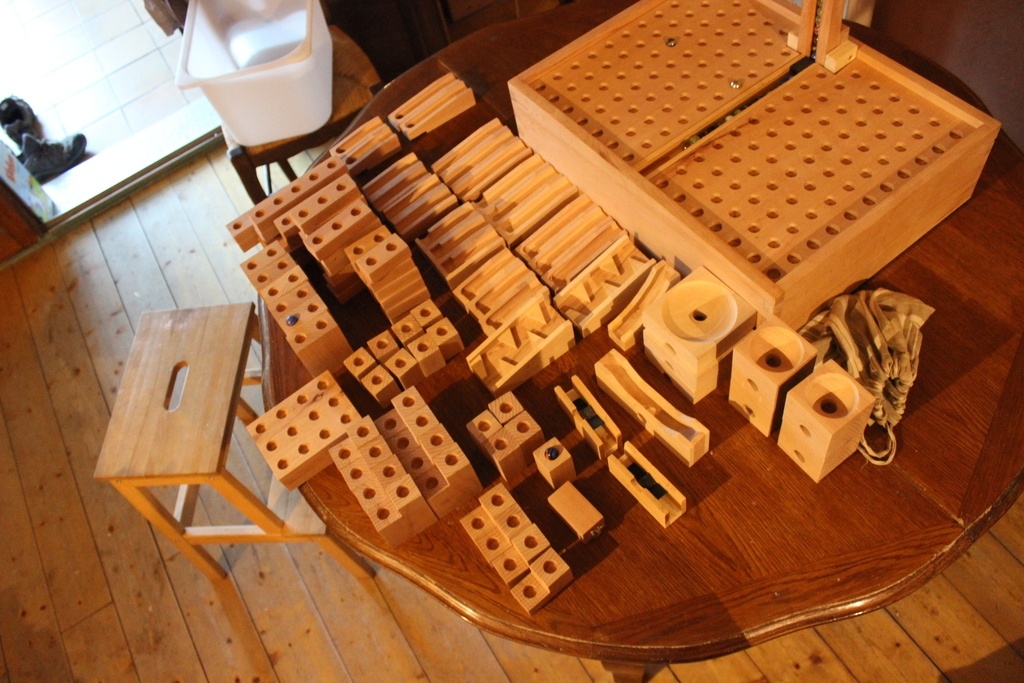

ça faisait un moment que je tournais sur le site de Mathias Wendel et notamment sur ces Marbles Machines (moi j'appelle ça des machines à bille, fin bref). Du coup, j'ai acheté le plan de la version modulable, pour l'énorme somme de 14$... Le contenu du plan est vraiment bien, à savoir un fichier sketchup très détaillé, avec des tonnes de vues, détails et descriptions bien faites + un ensemble de page html expliquant la procédure à suivre pour fabriquer tout ça. C'est guidé, mais on a sa marge de manœuvre quand même (évidemment...). Bref, je sais pas combien de découpe et usinage plus tard, voilà la bête. J'ai imprimé en 3D quelques pièces un peu pénibles, mais c'est vraiment pour honorer mon coté feignasse.

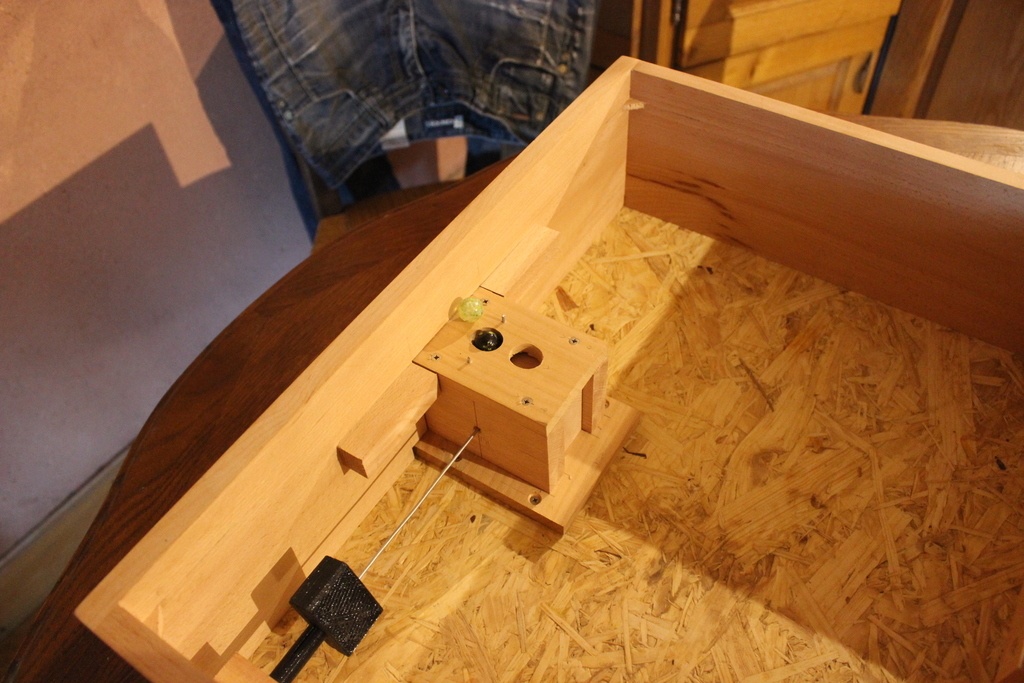

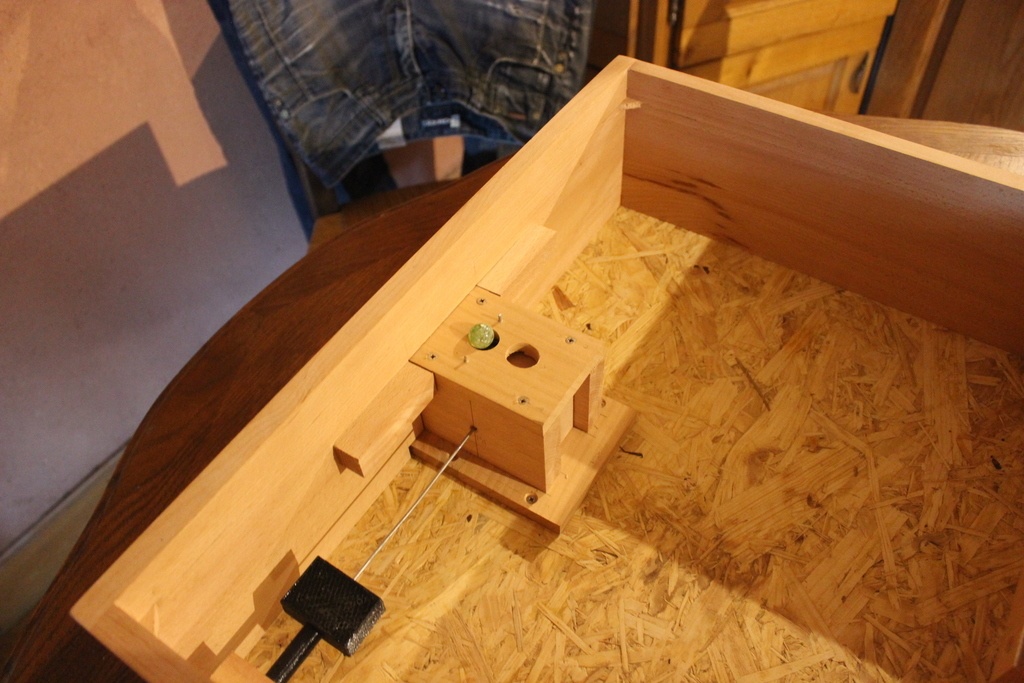

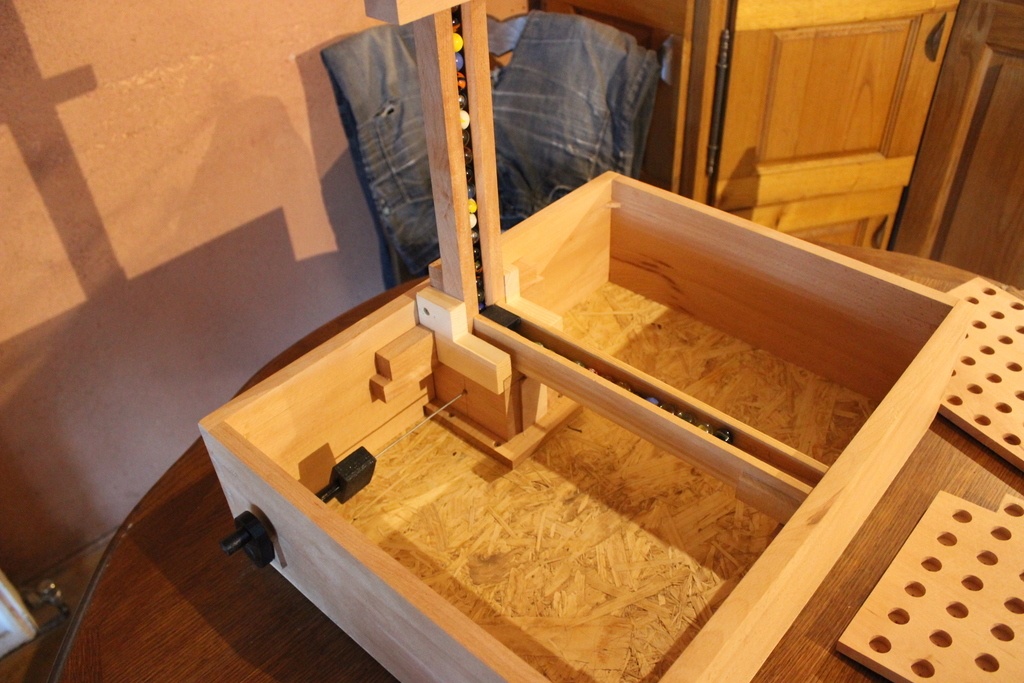

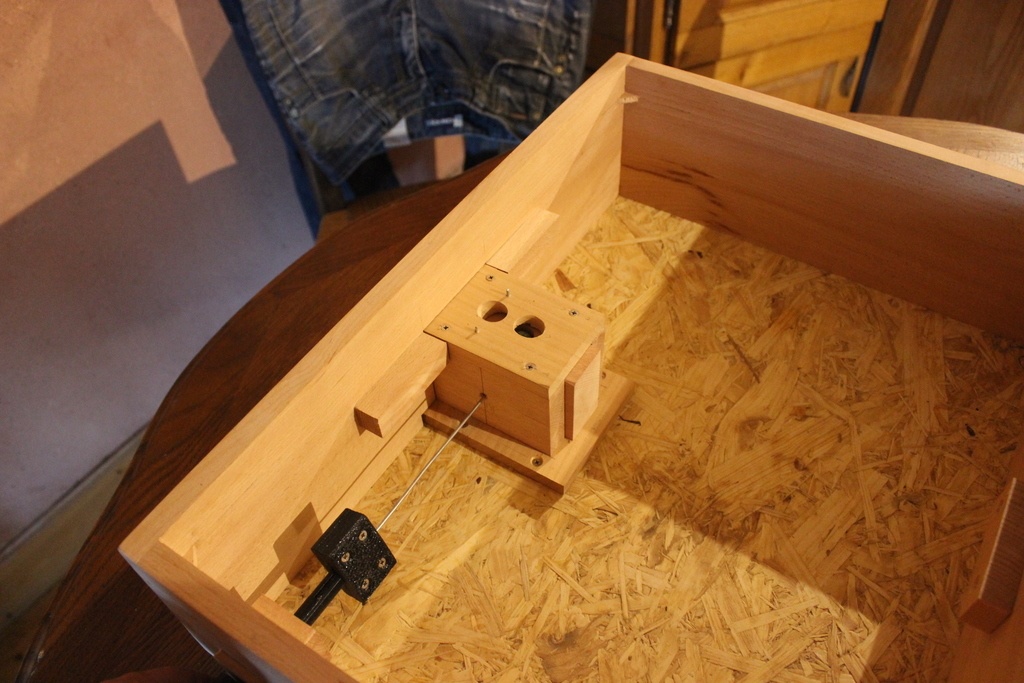

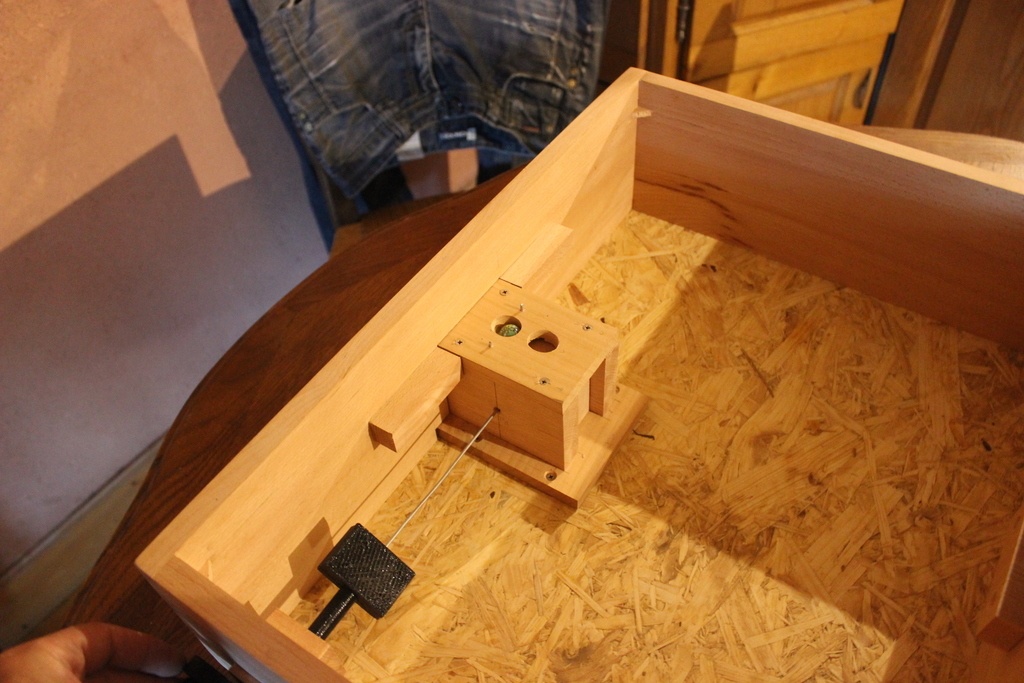

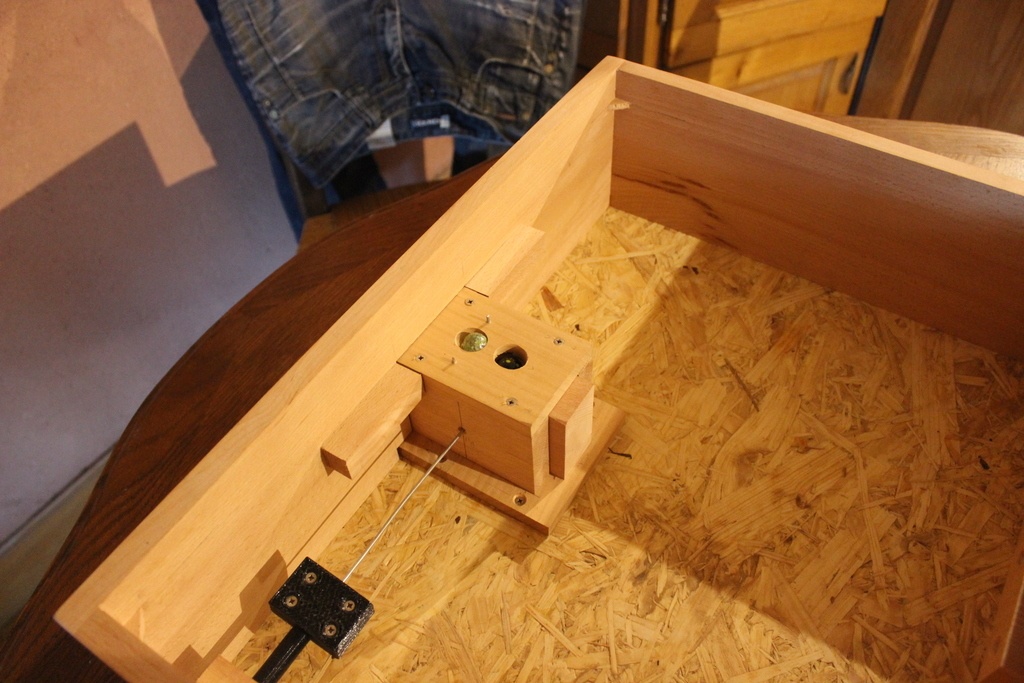

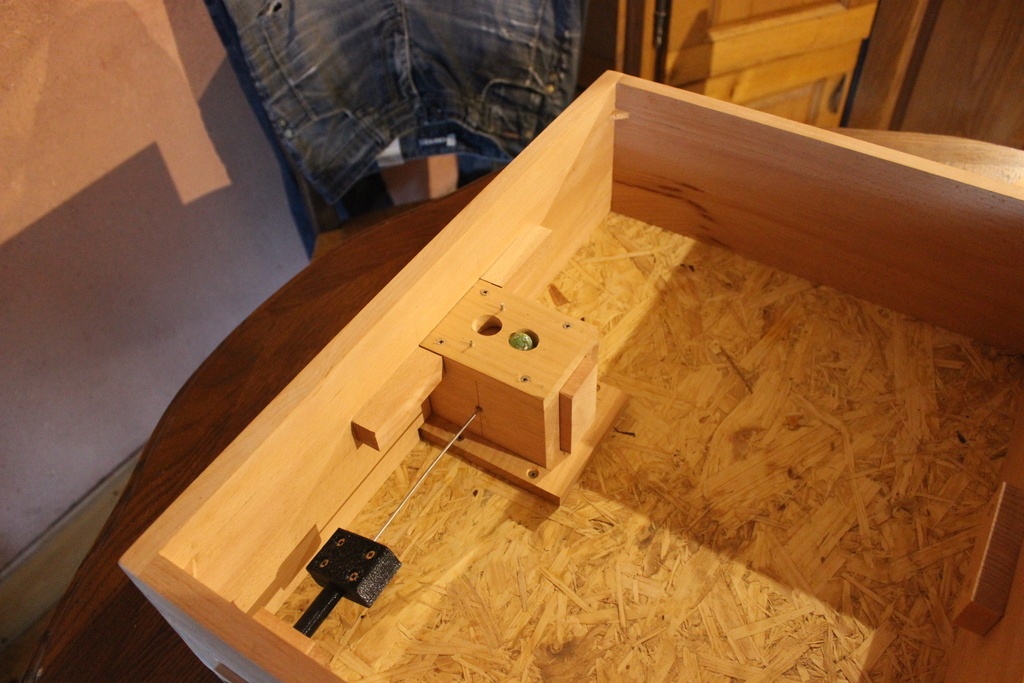

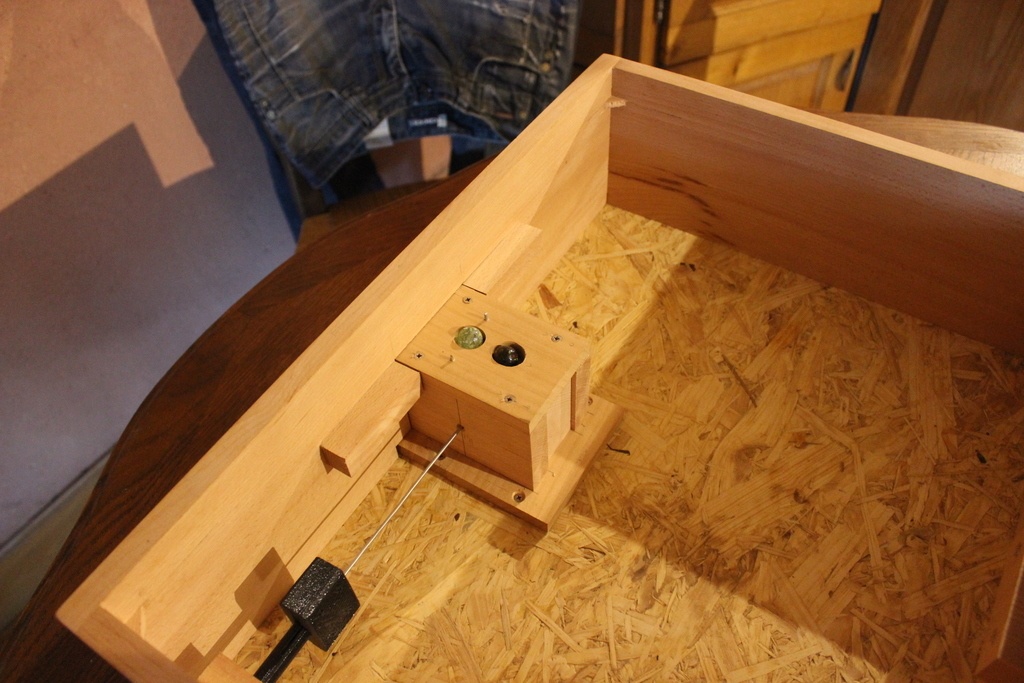

Alors s'il y en a qui se demande comment ça monte... une petite série d'images montrant comment la bille est avalé par la pompe pour ressortir de l'autre coté pour pousser les billes une à une dans l'ascenceur.

Aller, c'est la fête, je mets mêmes des vidéos, j'ai ouvert ma chaîne youtube: "R.A.B MOBËL" (c'est un peu long à expliquer pourquoi ce nom un peu débile...)

Bon, on commence par le fonctionnement de la pompe

Puis l'ascenseur et l'éjection des billes

ça pousse!

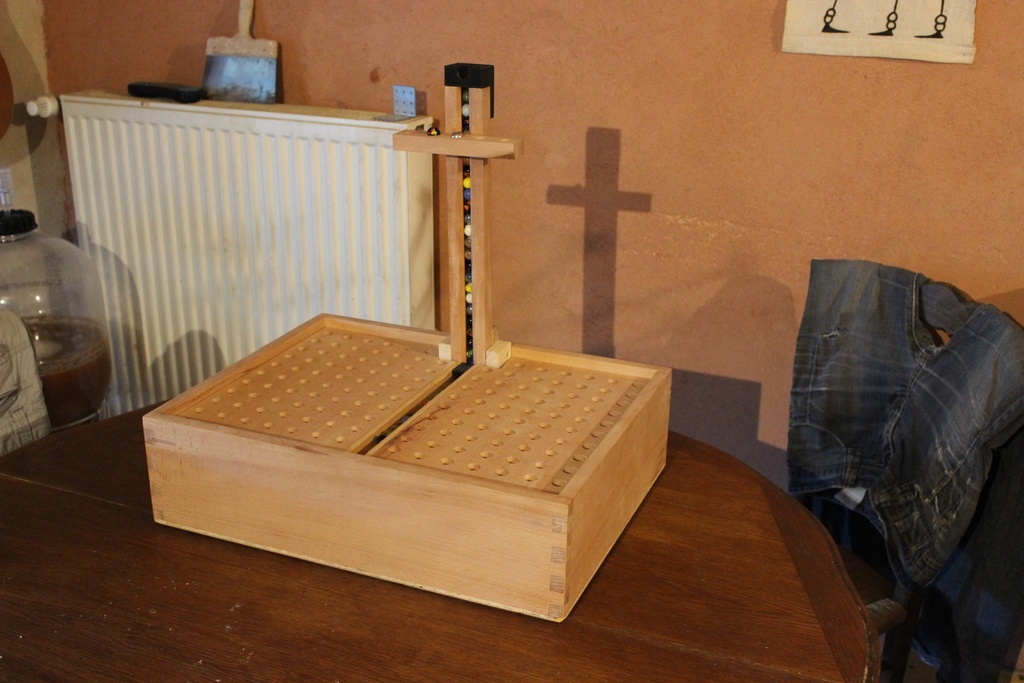

Et enfin deux exemples de circuits. Le premier (le gros), sur un modèle du "Boss Wendel" et un autre fait maison...

Bon, on ne fait pas que recopier l'existant... nous créons également...
