Circuit de Trains Bois


Petits ajouts pour le circuit des loulous ... (bon ok et de papa aussi)

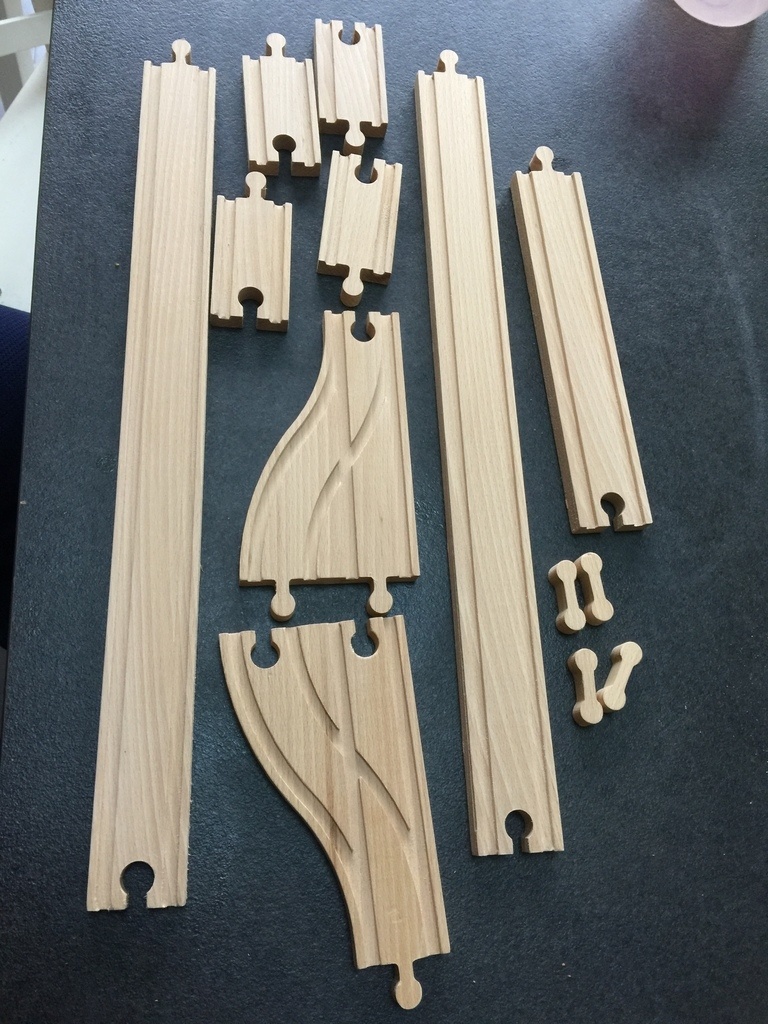

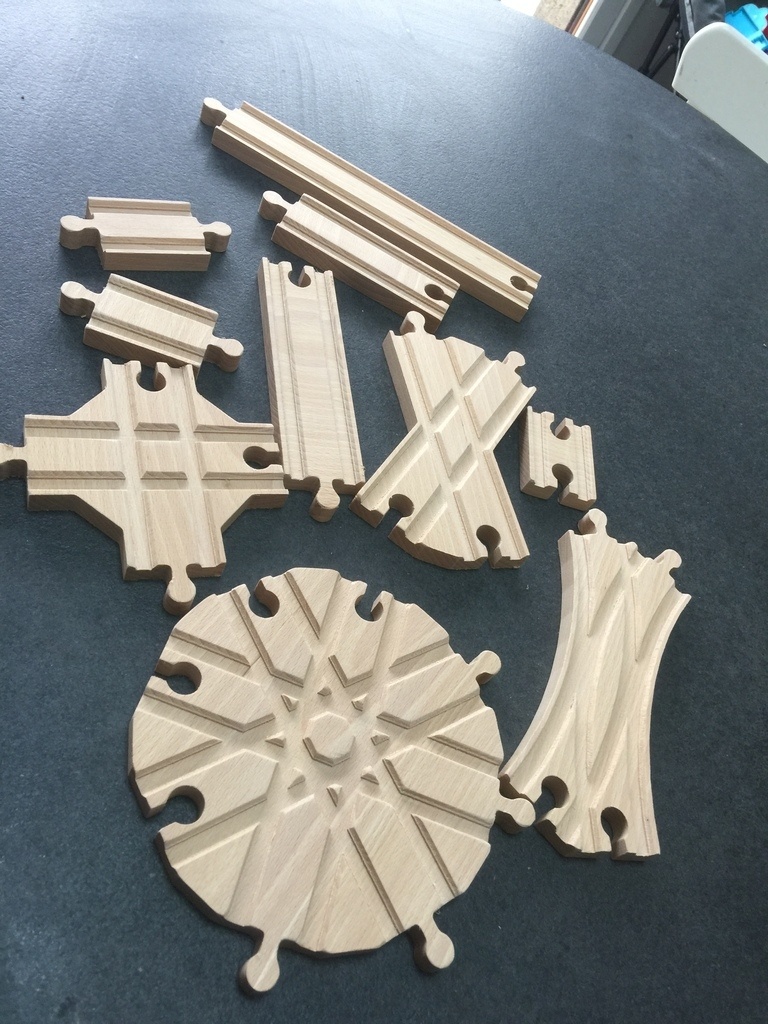

Alors je sais ce n'est pas réellement fait avec mes dix doigts (enfin pas totalement) mais j'ai quand même été obliger de refaire tout les type de rails en numérique pour pouvoir usiner ceux dont on a besoin.

je me permet d'associer le projet de CNC de Sacha car j'ai la même machine.
vive la CNC ! et le travail du bois !

les plans sont dans la section plan !

Mis à jour

Publications associées


Discussions

PLab  a publié la création "Circuit de Trains Bois".
il y a 2 ans
Kentaro
( Modifié )

Ohhhh... alors ça, c'est absolument génial... J'adore!

PLab

Merci !

HerveG
( Modifié )

C'est super et du coup pas le limite dans la taille du circuit !
J'adore.

PLab

non pas de limite ... d'ailleurs je pense que va falloir qu'on se calme ...

cereus45
( Modifié )

PLab La limite c'est la partie habitable restante dans l'habitation...
Bravo pour la réalisation et le partage.

MOWD
( Modifié )

cereus45 pas forcément. On peu le faire passer dehors!

totof

ca c'est la grande classe ...

Desmo60
( Modifié )

Moi qui ambitionne d'augmenter le stock de rails acheté dans les magasins de jouets, je réalise que c'est possible! Par contre j'ai pas encore de CNC... 🙄
Bravo pour le beau boulot!

Desmo60
( Modifié )

Petite taquinerie: as-tu usiné les rails recto/verso comme certains fabriquants? 😉

PLab
( Modifié )

non mais j'ai une (vrai) excuse tout les morceaux que j'ai usiné n’ont pas besoin du recto verso :D mais j'ai deja la soluce pour le faire .. juste le manque de temps

Hugo8
( Modifié )

Fabuleux, je suis jaloux

hedjour
( Modifié )

Ouaw ça fait réver. Penses tu que la cnc soit absolument nécessaires

PLab

non il existe des kit de fraise pour le faire .. mais je pense que pour les aiguillages c'est quand même un grand plus (rapidité / simplicité)

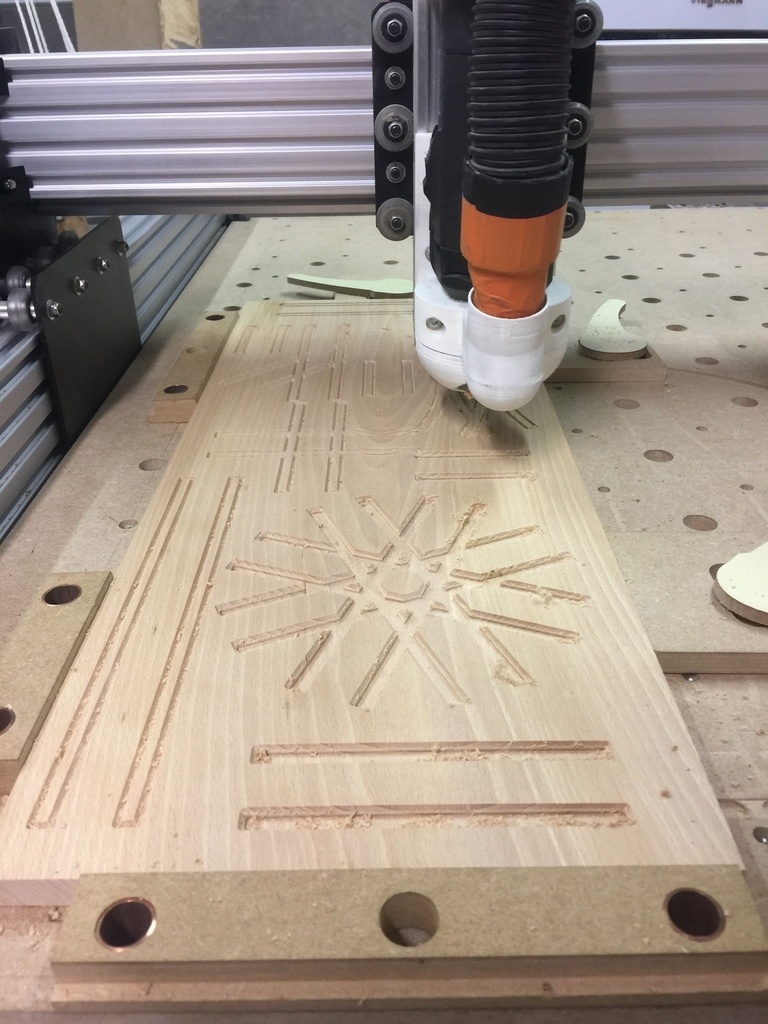

là je lance la machine et je reviens 45 min après c'est fini... du coup j'optimise un peu mon temps

Jalma
( Modifié )

C’est vraiment sympa ça !!!
C’est quoi ton modèle de cnc ?

PLab

Merci ! c'est une WorkBee en 1mx1m vas voir dans les pas a pas, Sacha est en train de faire un pas a pas sur la machine.

Jalma
( Modifié )

Ok 👍

Peuch

Bravo, génial....

Bricolo36

On est plutôt dans l'usinage du bois que dans le travail du bois

AlexJ

Souvenirs souvenirs... Je crois que l'on garde tous une âme d'enfant. J'adore

nadamar58
( Modifié )

Super ! Moi j'ai des garçons qui ont passés l'âge, dommage !!!

Par contre je serais intéressé par tes butées avec leur système de serrage ... Aurais-tu une photo, un plan ? D'avance merci de ton retour. et encore félicitations !

PLab
( Modifié )

nadamar58 va faire un tour sur la chaine youtube de marius hornberger et plus particulièrement sur cette Vidéo
tu verra le principe est simple et après c'est un réseau de trou a 75 d'espacement et du tube cuivre de 16 ! genre pas la ruine quoi et c'est clairement diablement efficace

nadamar58

Super pour le lien c'est exactement ce que je cherchais.
Merci de ton retour super rapide.
Amuses toi bien avec tes enfants (ou tout seul ...)

SylvainD

La vache !!!
ca, c'est un super Upgrade pour les circuits de train des enfants !
Je suis JA-LOUX !!!
Beau travail, et amuse toi bien avec tes enfants !

xavierdemory

Heureusement que je n'ai pas de cnc, je serai débordé avec mes garçons.

phd0
( Modifié )

bon, petite question pratique : quel train (le modèle IKEA ou une autre marque) ?

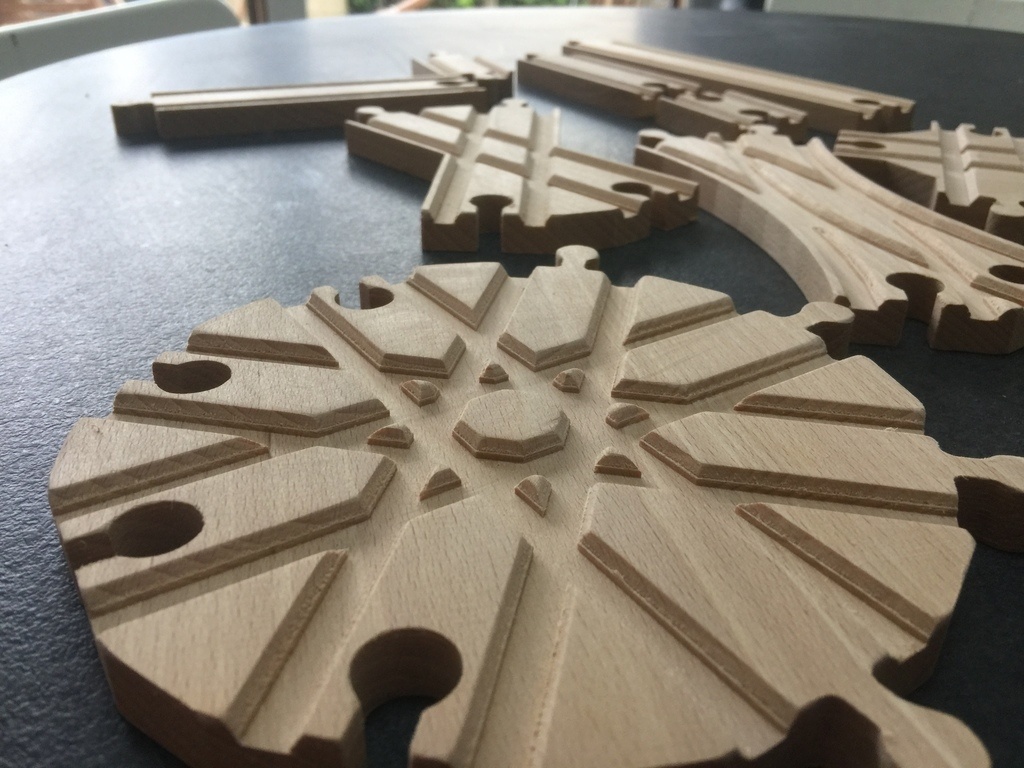

Et du coup : quelle profondeur au niveau des glissières ? sur les photo, on voit des glissières chanfreinées (croisement hexagonale), et d'autres non (aiguillage) : quelle est la solution idéale ?

oui, ça fait beaucoup de questions ...

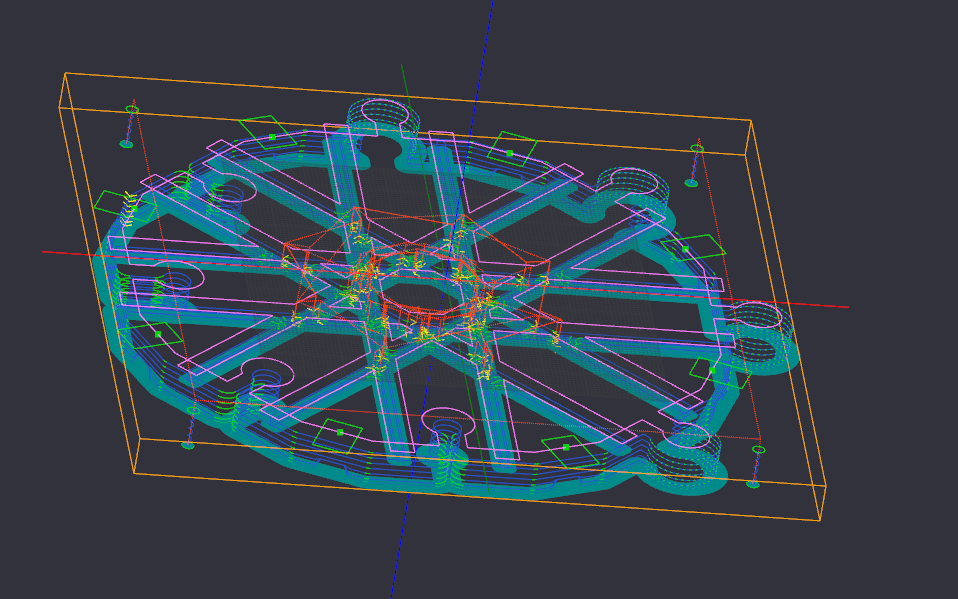

voici mes 1ers essai de mise en forme FAO (avec cambam), avec une gorge de -4mm

PLab
( Modifié )

phd0 alors !
Modèle : n'importe ikea / brio / lidl ... c'est "standard"
Profondeur : quand je reprend mon fichier Aspire j'ai 3mm (4 c'est trop dans ce que j'avais mesuré.)
chanfrein or not chanfrein : alors je dirais

  • courbes simple : NON
  • ligne droites : NON

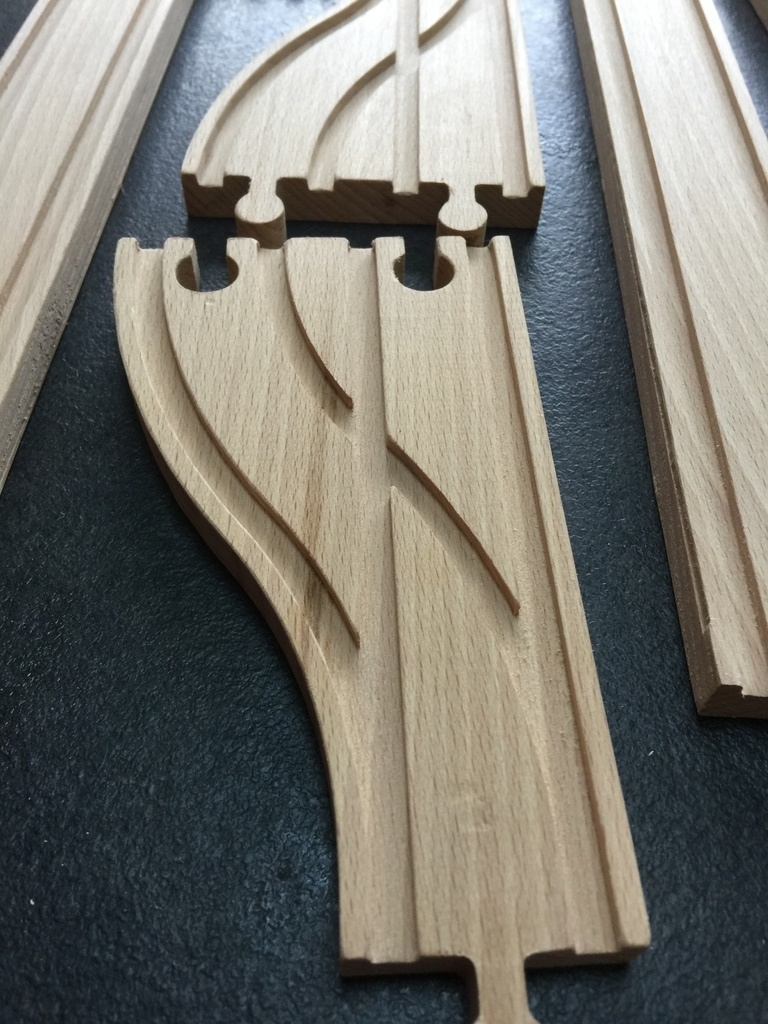

  • aiguillages : OUI !!!! sinon ça frotte et ça passe pas bien selon les trains.. ( après pour les croisement pas obligé... )

voila si tu as d'autres questions hésite pas !

Mathieu25
( Modifié )

Bonjour Plab,

Superbe réalisation, je devrais voir prochainement une cnc et c'est un des nombreux projet que j'ai en tête. As-tu respecté certaine règle pour dessiner les rails ? Longueurs, rayon de courbure...afin que tu arrives à fermer ton circuit à la fin? As tu laissé beaucoup de jeu dans les attaches pour faciliter le montage ?
Merci
Mathieu

PLab

Clairement j'ai laisser du jeux dans les attache car deja a la base sur les vrai rails ce n'est pas propre au niveau des rayon de courbure

PetitGrandMonde
( Modifié )

Hello Patrick !

ça donne envie de se remettre au petit train... et surtout trouver un moment pour que je passe te voir en toute sécurité, comme on l'avait évoqué avant d'être attaqué par les vilaines petites bêtes ! Passe de bonnes fêtes avec ton train !

PS : as-tu conçu la locomotive et les wagons également ?

Amicalement
Y.

PLab

Salut ! je t'attends quand on sera un peu plus tranquille ! et non je n'ai fait que les rail car on avait deja tout en version motorisé :D
