Herve39

Etabli en hêtre


Un outil indispensable dans l'atelier: l'établi.

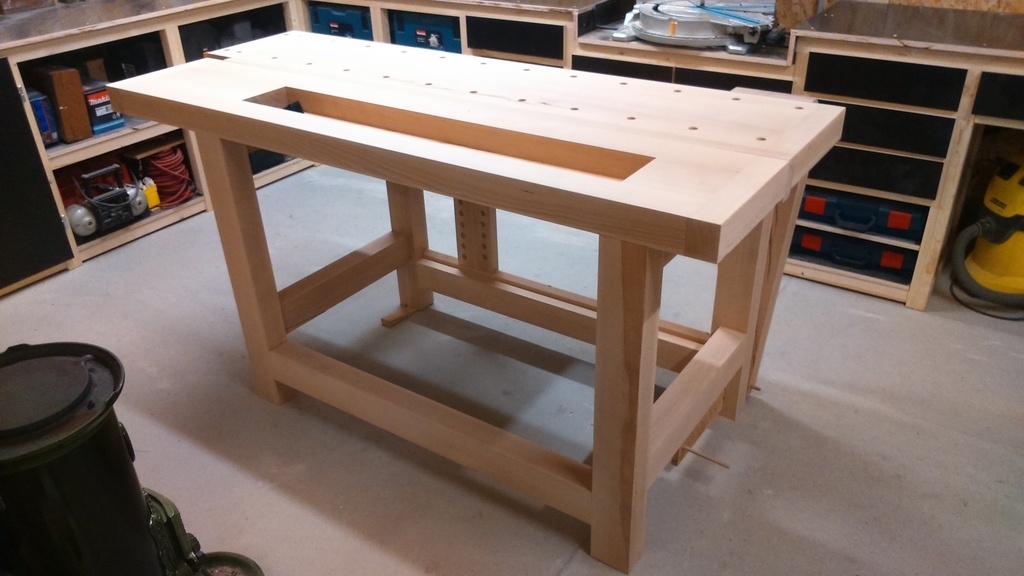

J'ai réalisé celui-ci en hêtre. Pris dans des plateaux de 80mm. Le plateau fait 75 mm d'épaisseur, les pièces du piètement sont en section de 100x75.

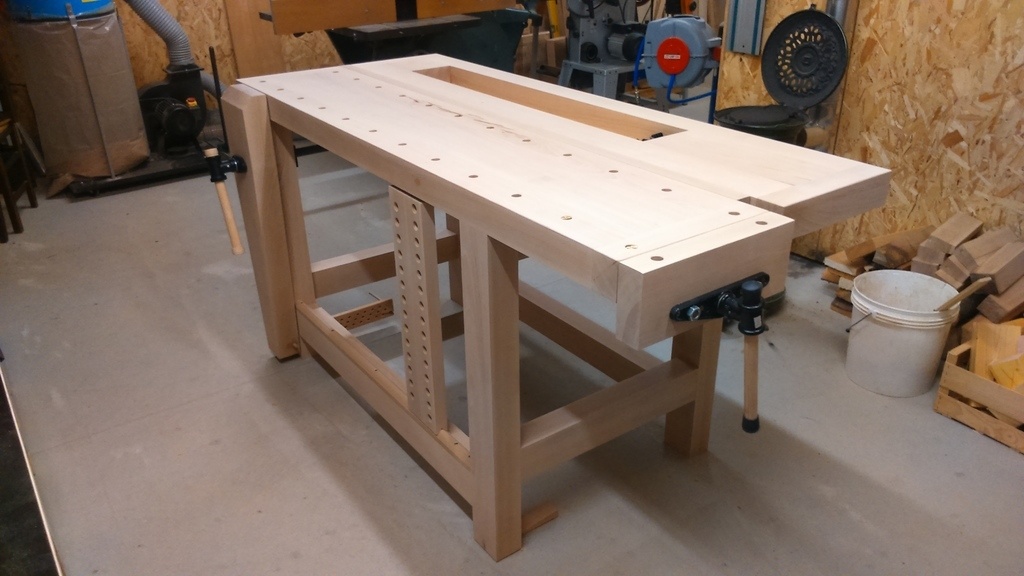

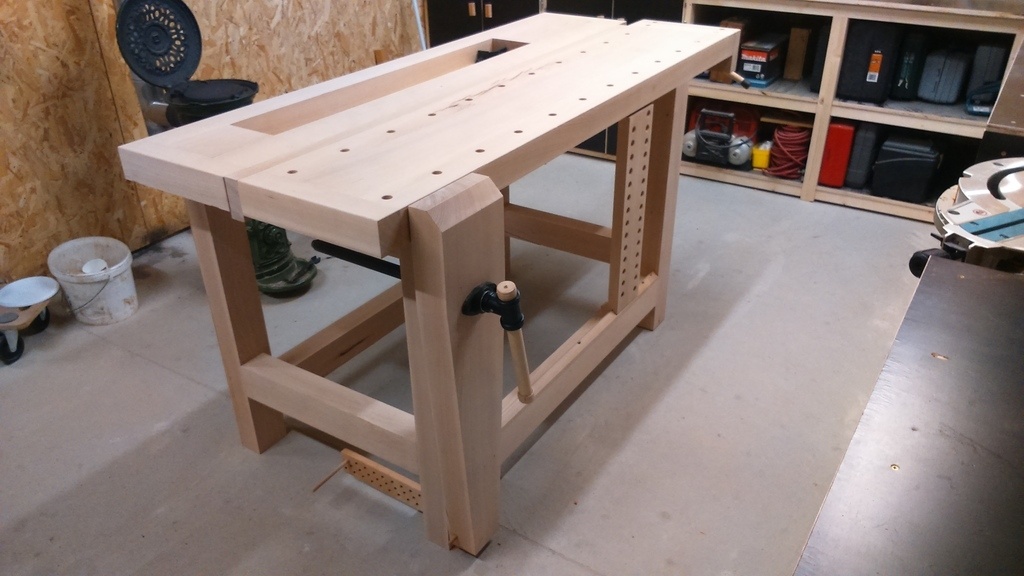

Une presse frontale traditionnelle pour le travail des pièces sur chant avec une servante pour les longues pieces. Une en bout pour le maintient des pièces sur le plateau.
Une cale centrale de 40mm pour s'appuyer contre, et pour le passage de serre-joints.
Les assemblages sont réalisés avec des dommino xl. 4 dominos de 14 à chaque assemblage pied/traverse et pied/plateau.

Les dimensions 1800 x 760 x 920 de haut.
Pas de finitions

Voilà un établi bien lourd sur lequel on aura pas peur de s'appuyer et de pousser le rabot...
Restera peut-être à faire un plancher bas entre les traverses pour ranger les cales de serrages et autres accessoires.

Mis à jour

Publications associées


Discussions

Herve39  a publié la création "Etabli en hêtre".
il y a 5 ans
niconathy
( Modifié )

Il est magnifique!

Herve39

Merci

ecto1
( Modifié )
Herve39

Merci

Pierro
( Modifié )

Chouette travail. Bravo à toi !

Herve39

Merci

MOWD
( Modifié )

Vraiment chouette. J'ai hâte de pouvoir m'en faire un.

Herve39

Merci

Benoit95
( Modifié )

super sympa et l'atelier également. peux tu détailler l'utilisation de la cale centrale car j'ai pas tout compris.

Herve39

Merci

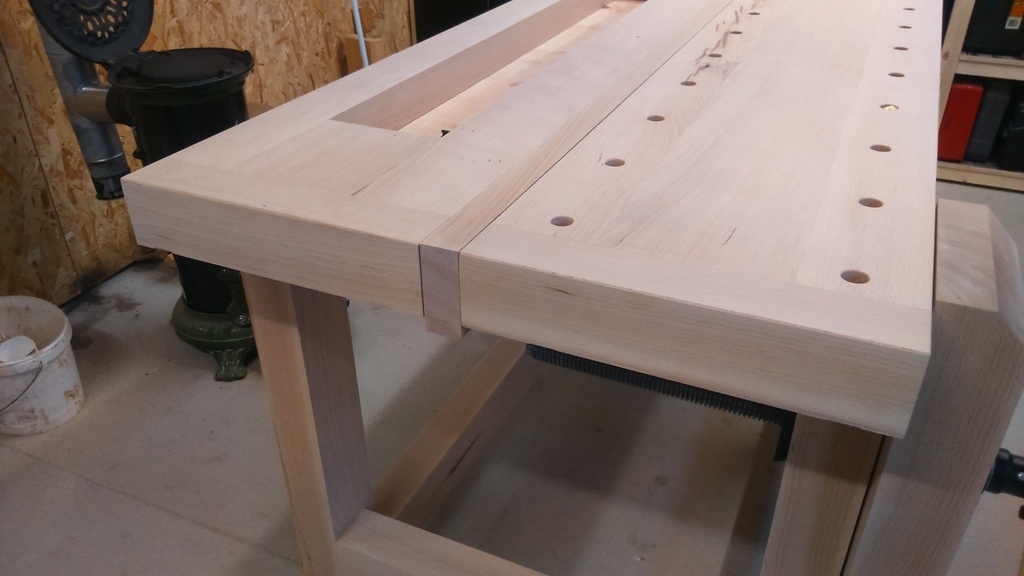

  1. Position "je m'en serre pas" mais plateau continu.

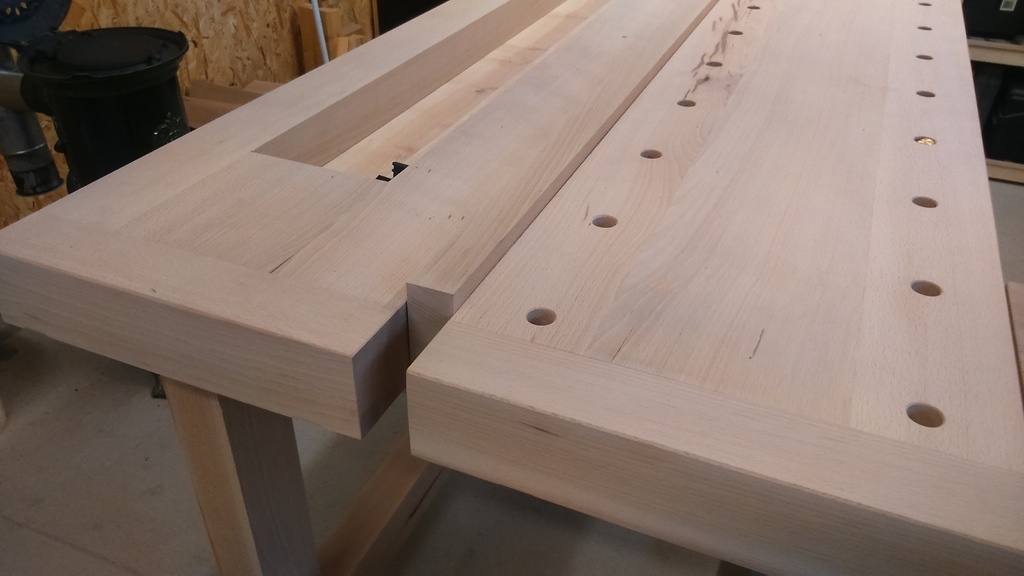

  2. Position pour s'appuyer contre pour, par exemple, utiliser ue fraiseuse domino ou lamello, bloquer le pièce lors de rabotage...etc.

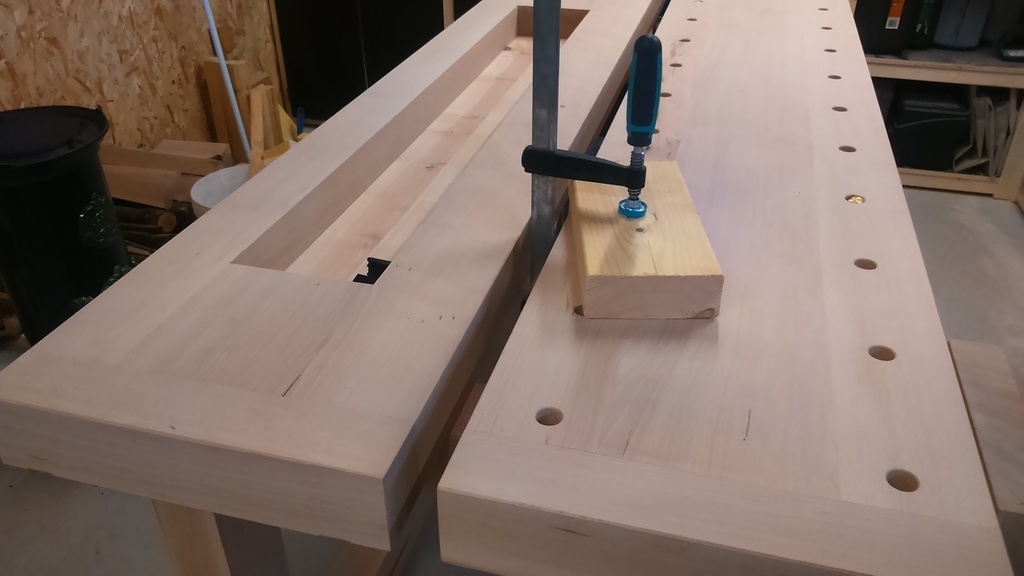

  3. Sans, pour le passage de serre-joints...
Benoit95

merci pour les photos. si je comprend bien la "cale" est juste posée sur le bâti avec une encoche au niveau des traverses en position "je m'en sert pas".

Herve39

Exactement

MOWD
( Modifié )

Tu as une encoche biaise ou droite?

J62
( Modifié )

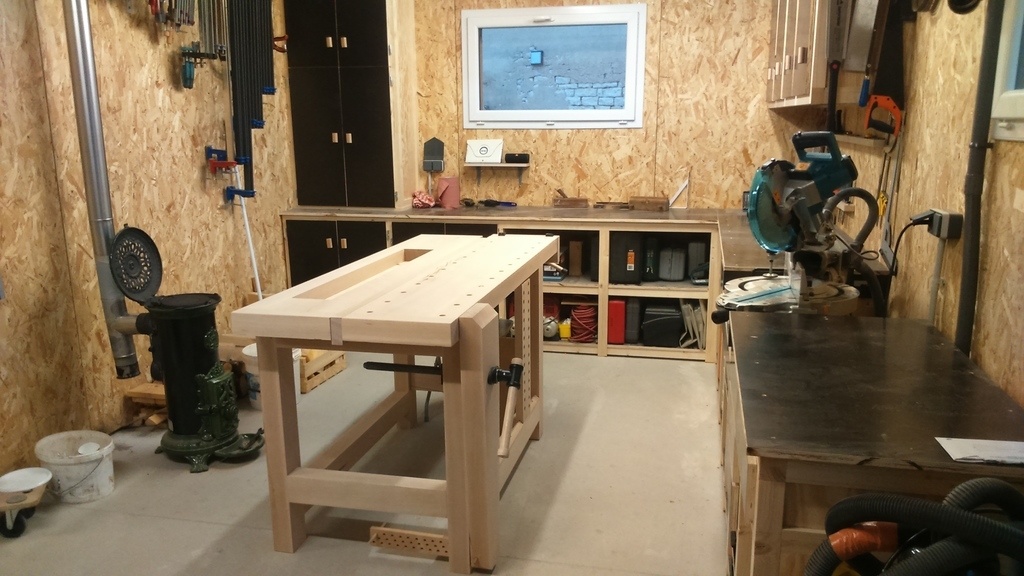

bel établi dans un atelier propre et bien rangé!

Herve39

Merci

Rbricoletout
( Modifié )

Magnifique, beau travail.

Herve39

Merci

mgt76
( Modifié )

très jolie travail.

Herve39

Merci

Lepetitmarqueteur
( Modifié )

Bonjour Combien cela vous a coûté ??

Herve39

Environ 200 € avec les mécanismes des presse de chez fine tools et le bois que j'avais en parti en stock.

Lepetitmarqueteur
( Modifié )

Herve39 ou commander vous votre bois???

Herve39
( Modifié )

Lepetitmarqueteur SIBC à St Germain en Montagne 39300

jaberh

Bonjour Hervé,
Voilà un bel établi, bien solide et fonctionnel.
Bravo !

Herve39

Merci

Atelier Floky

vraiment très beau ... excellent boulot

Herve39

Merci

Termite
( Modifié )

très bel établi et très bel atelier. Le p'tit Godin y apporte un charme que j'aime bien.

Herve39

Merci. Le p'tit Godin est surtout très utile pour travailler en T-shirt même quand il gèle dehors...

Christophe BoisCréations
( Modifié )

Très bel établi, je compte m'en refaire un prochainement, il me plait bien.
J'hésite à mettre une croix pour la presse frontale...

Herve39

Merci. Si tu peux en mettre une je pense que le fonctionnement sera plus fluide et sans réglage de la butée en bas. Je n'en ai pas mis pour ne pas enflammé mon budget et que ça va bien comme ça aussi.

Mavic
( Modifié )

Cet établi est absolument superbe. Faut-il impérativement des dominos XL pour l'assemblage, les simples dominos ne sont pas suffisants ?

Herve39
( Modifié )

Mavic Merci
Les assemblages sur un établi sont assez sollicités, plus ils sont résistant plus l'établi durera. Oui je pense que des petits dominos seraient un peu juste. L'idéal aurait même été des assemblages tenon-mortaises...
