Établi et rangement outillage pour une maison de vacances


Dans notre maison de vacances, je travaille beaucoup et l’ai restauré complément.
Maintenant que j’ai plus de temps, j’ai tiré la conclusion que lorsque je bricole, je n’ai pas d’etabli digne de ce nom.
De plus maintenant, je me donne plus de temps pour mes projets d’aménagement.

J’ai donc fait des recherches sur le net pour trouver de l’inspiration.

Je suis tombé sur le site de l’air du bois, de copain des copeaux et la lumière s’est allumée... un Roubo

Oui mais un Roubo va devoir être déplacé car je vais le fabriqué à mon domicile et le déplacer jusqu’a ma maison de vacances.
vu le poids de la bête, cela va être problématique.
De plus, techniquement, j’ai déjà réalisé des meubles dans les règles de l’art mais mon petit (et ancien) combiné et ma maîtrise technique d'amateur ne vont pas me permettre d’atteindre ce niveau de maîtrise.

En parallèle, il faut que mon établi ait quelques spécificité liées à la taille de mon local de bricolage.
Celui-ci fait 20 m2 et dedans j’y stocke déjà beaucoup de choses :

  • 1 tondeuse
  • 1 compresseur
  • 6 vélos
  • 2 à 3 stères de bois
  • 1 salon de jardin (fauteuils, canapés, chaises longues)
  • 2 tables et 8 chaises et de bancs de jardin
  • 2 grandes étagères de rangement

Pour ce qui est des spécifications techniques de l’établi, j’ai également réfléchi.

  • je veux pouvoir tourner autour lorsque je travaille
  • les tables de travail perforees me paraissent être une bonne idée
  • j’ai 2 meubles simples fabriqués par mon grand oncle que je veux conserver pour ranger du matériel
  • je veux une presse de menuisier
  • je veux un étau amovible de mécanicien

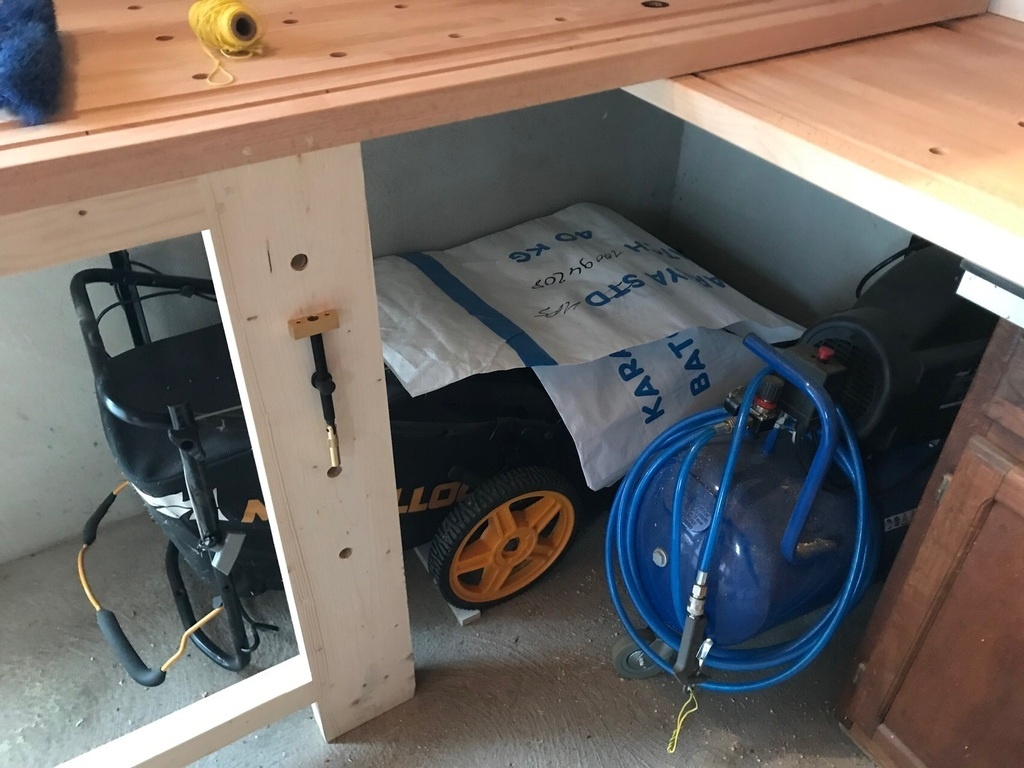

  • je veux ranger mon compresseur sous l’établi
  • je veux ranger ma tondeuses sous l’etabli Et pouvoir la sortir aisément d'où l’idee d’une partie mobile pour sortir la tondeuse et travailler autour de l’etabli
  • comme pour l’etabli Simple de copain des copeaux, je veux pouvoir fixer facilement des pièces dans tous sens et que cela soit solidement arrimée
  • je veux que des pièces soient bien fixées
  • de plus, les French cleat vues sur internet m’ont donné des idées pour le rangement des outils

Ne maîtrisant pas sketcup, j’ai fait des plans à la main et me voici parti dans la réalisation.

L’etabli Sera en « L »

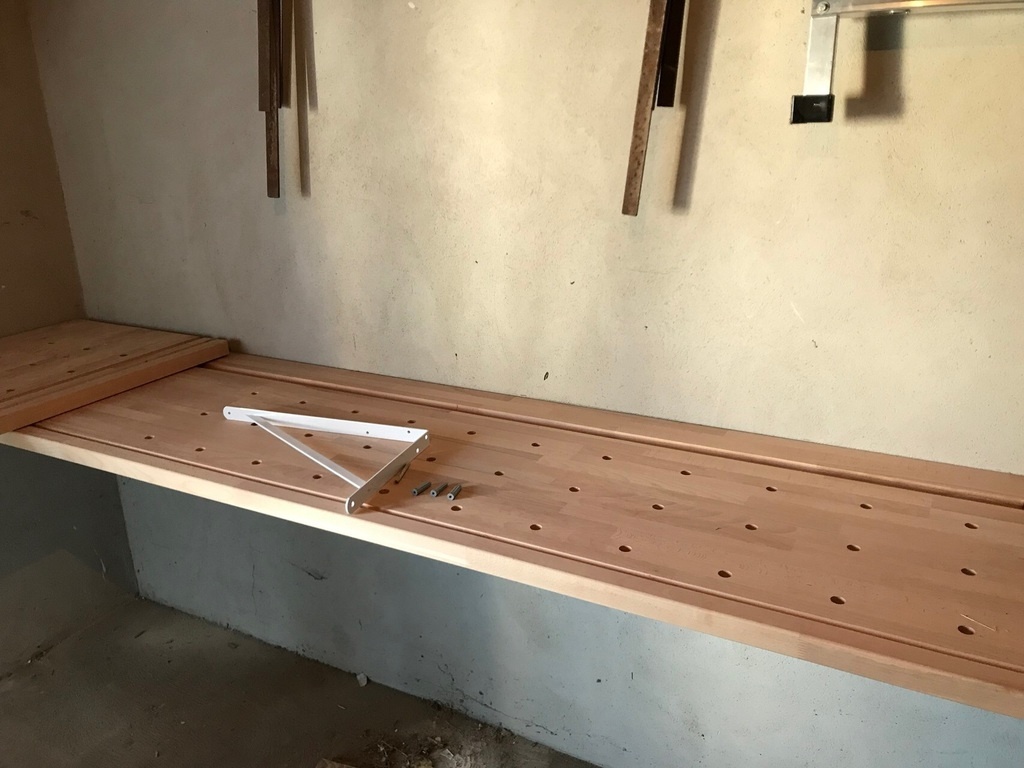

Une partie fixe au mur fixée avec des solides équerres et un meuble de rangement dessous
La partie fixe aura un rainure pour que coulisse la partie mobile.

La partie mobile sera sur un piétement avec des roues amovibles pour un déplacement aisé.

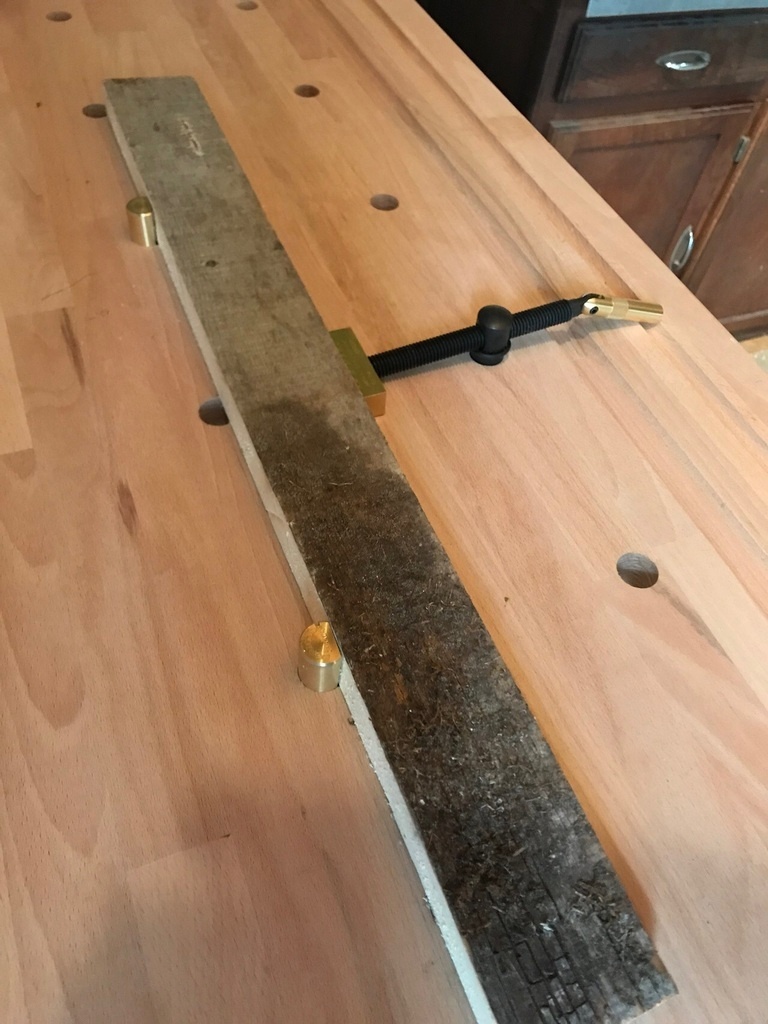

Il y aura des trous de 19 pour positionner des butées Veritas.

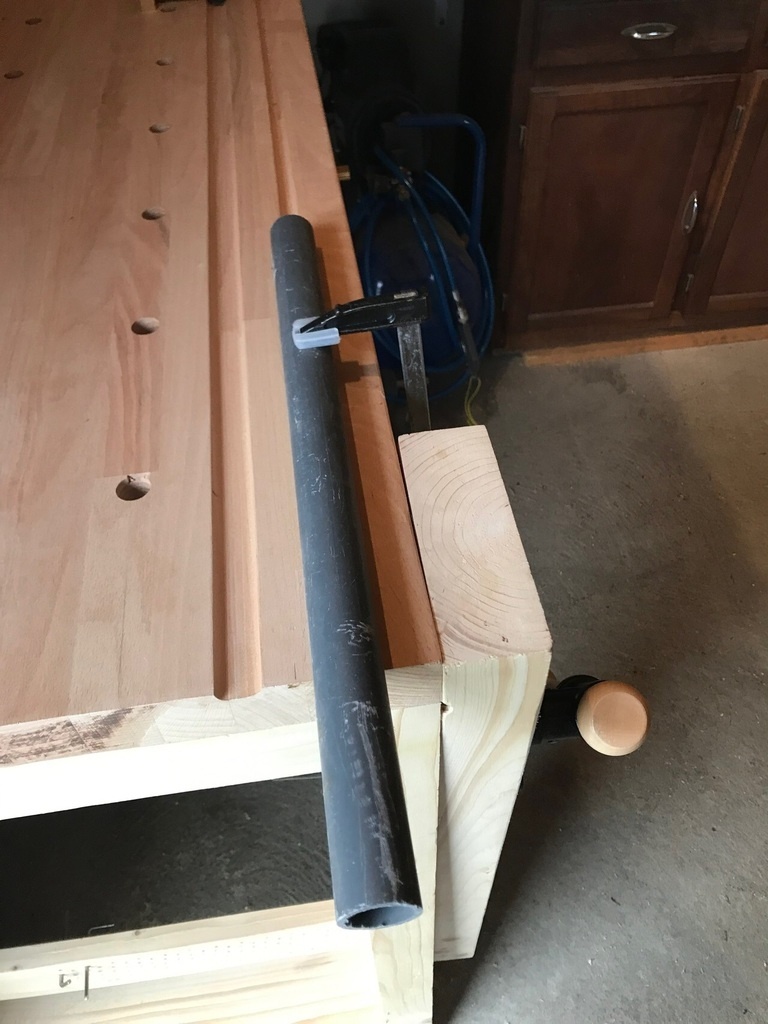

Il y aura des rainures pour coincer des pièces cylindriques.
Le piétement sera à fleur du plan de travail pour pouvoir fixer des pièces avec des serres joints ou avec la presse de menuisier.

En termes de réalisation, le piétement sera en madrier de charpente (récupération) et le dessus sera en plan de travail acheté en promotion dans une grande surface de bricolage. Complément d’achat avec la vis pour la presse de menuisier.
Le piètement aura des tenons qui entreront dans des mortaises faites sur le plan de travail. La solidarisation se fera avec des chevilles.
Le piétement est assemblé avec renown et mortaises.
Cela ne coûtera pas cher et pourra fait en pièce détachée pour un déplacement facilement jusqu’à la maison de vacances.
Pour les dimensions, longueur du plan fixe à 2,5 m et 1,8 m pour la partie mobile.
La hauteur est au dessus de la moyenne car je suis très grand.

2 ans après finalisation, je suis très satisfait.
Le système home made pour la roue amovible est pas mal mais je ferai différemment et plus simple si c’etait à refaire.

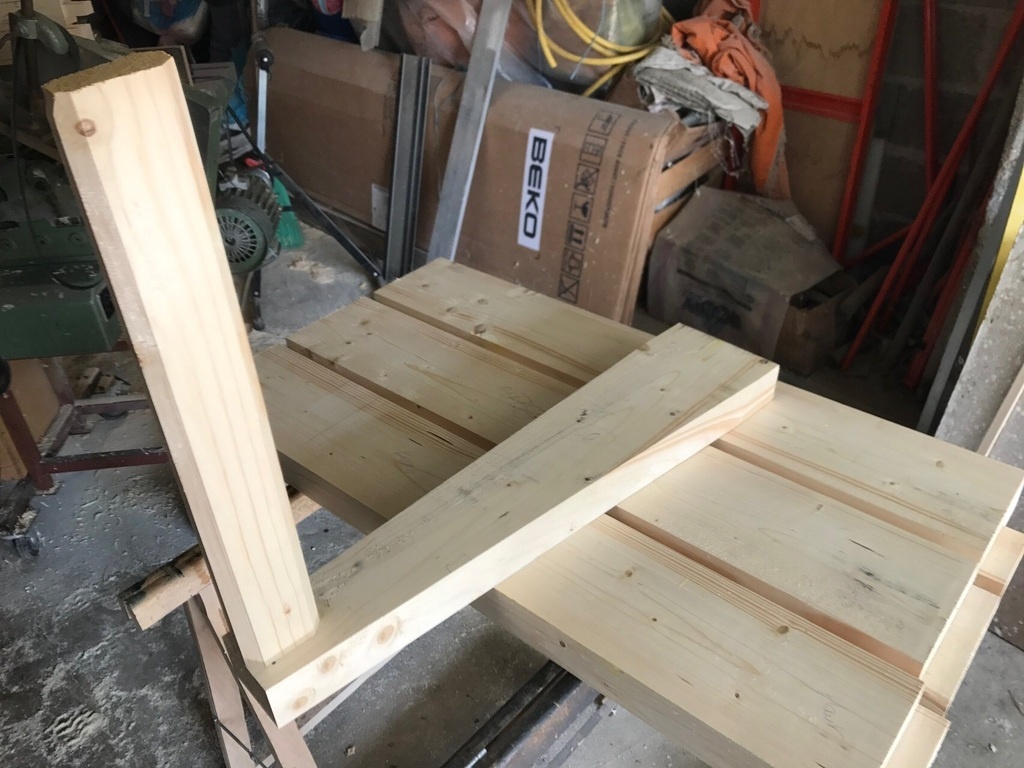

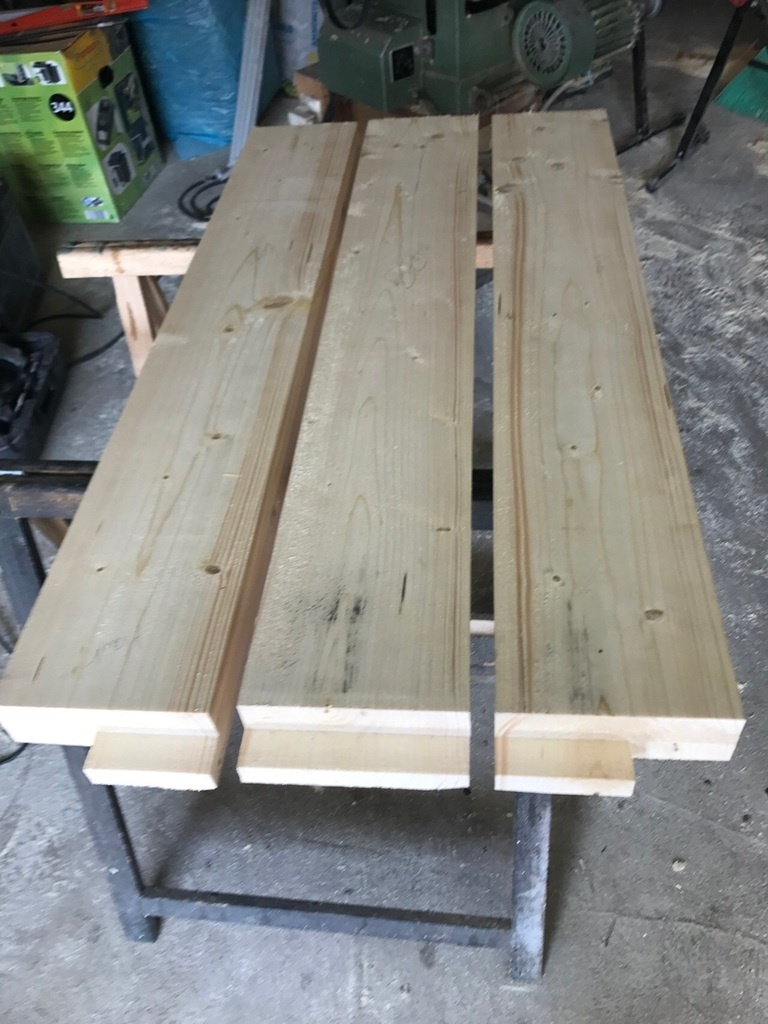

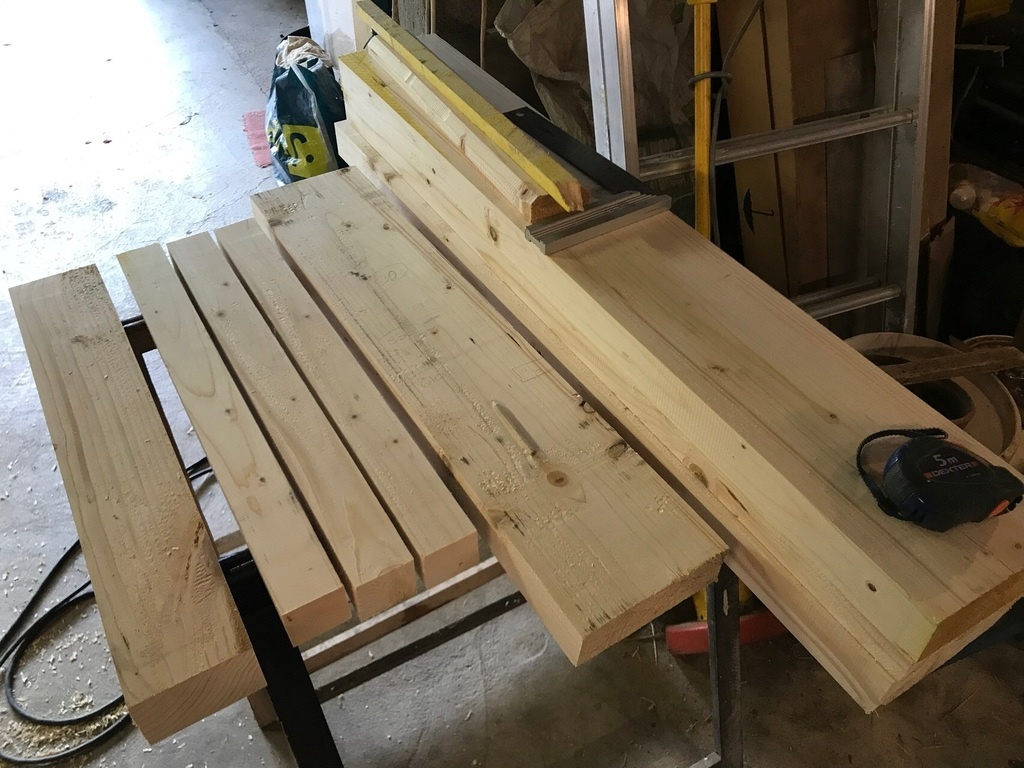

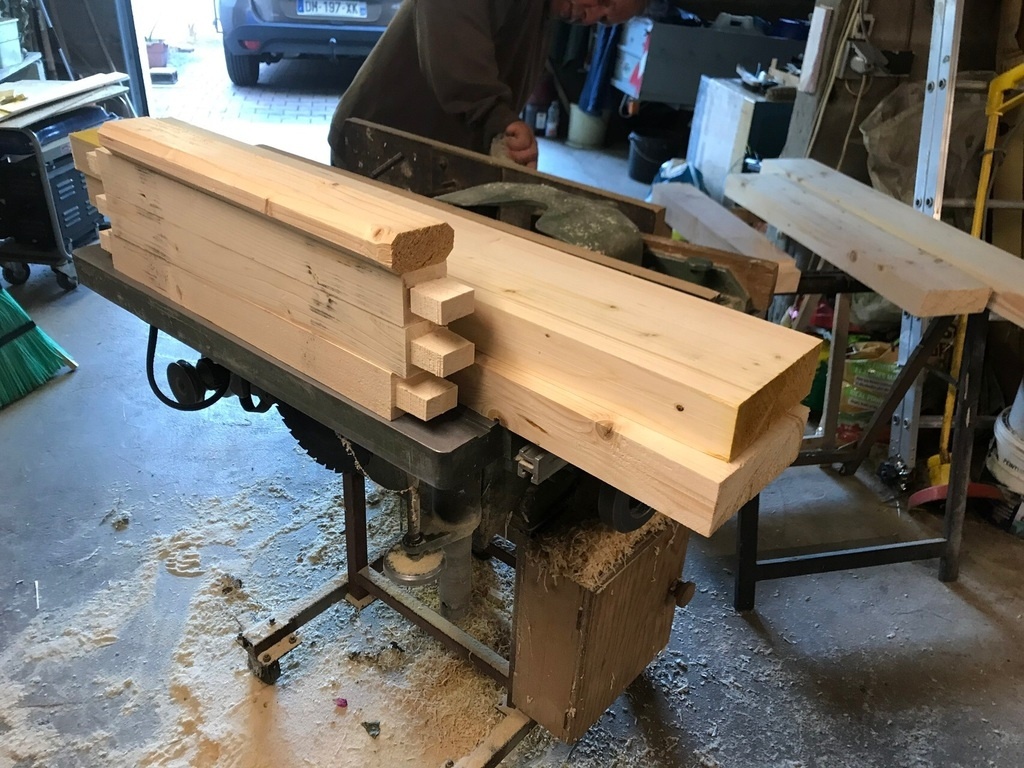

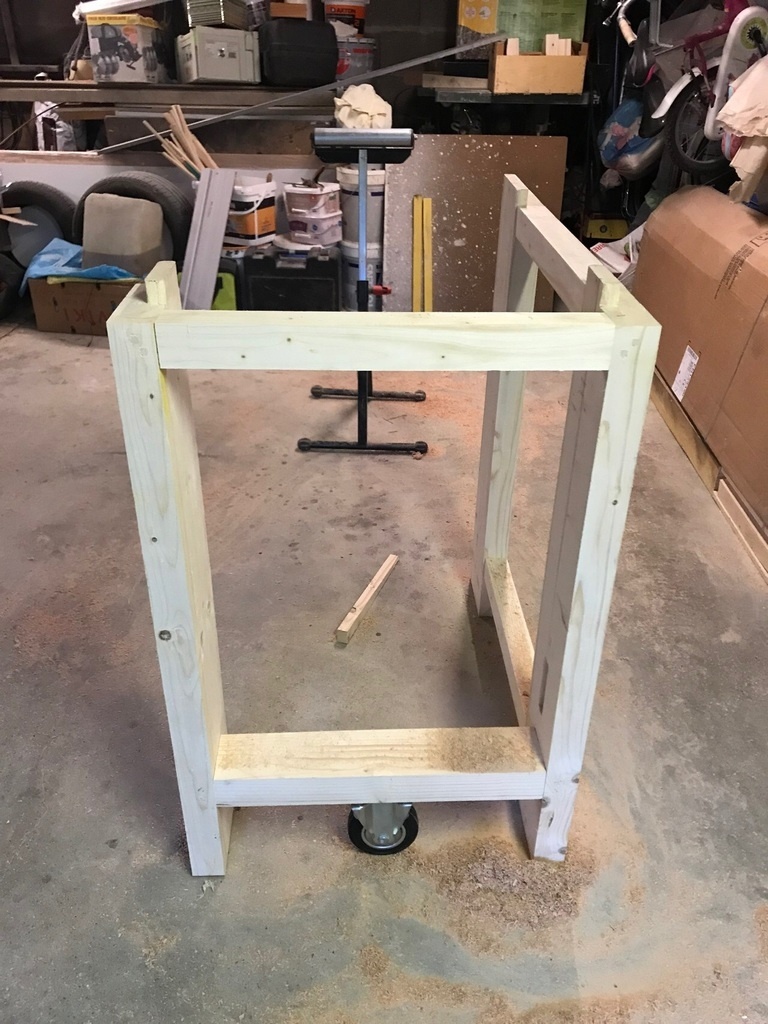

Debit et rabotage du piétement et réalisation des tenons et mortaises.

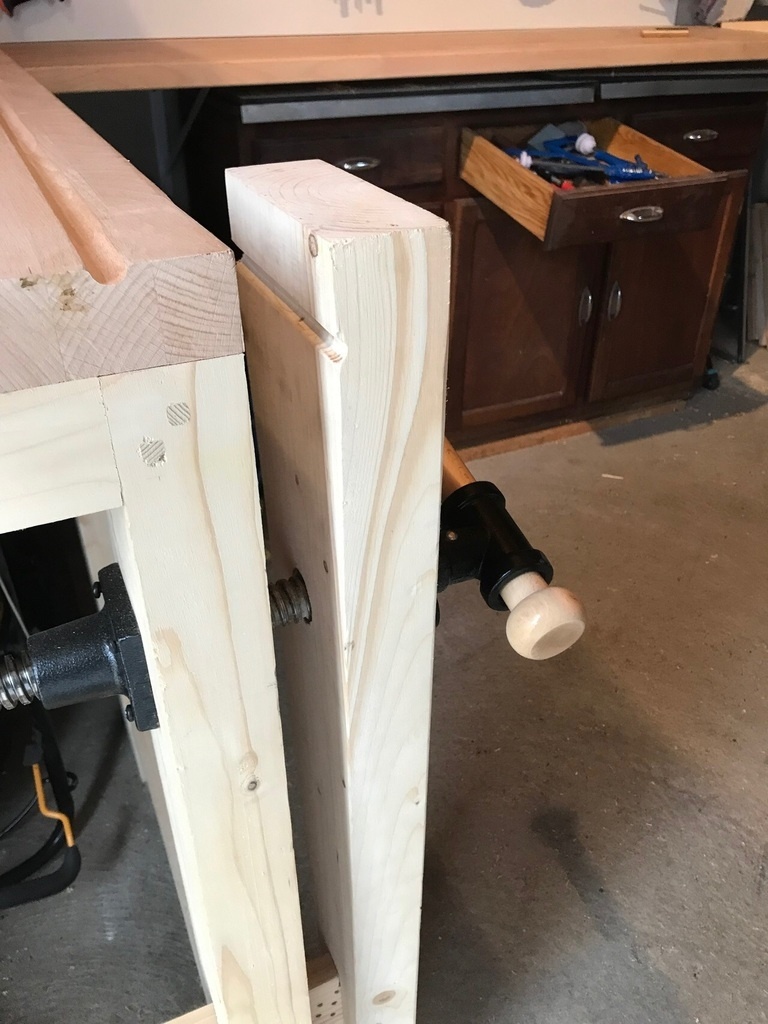

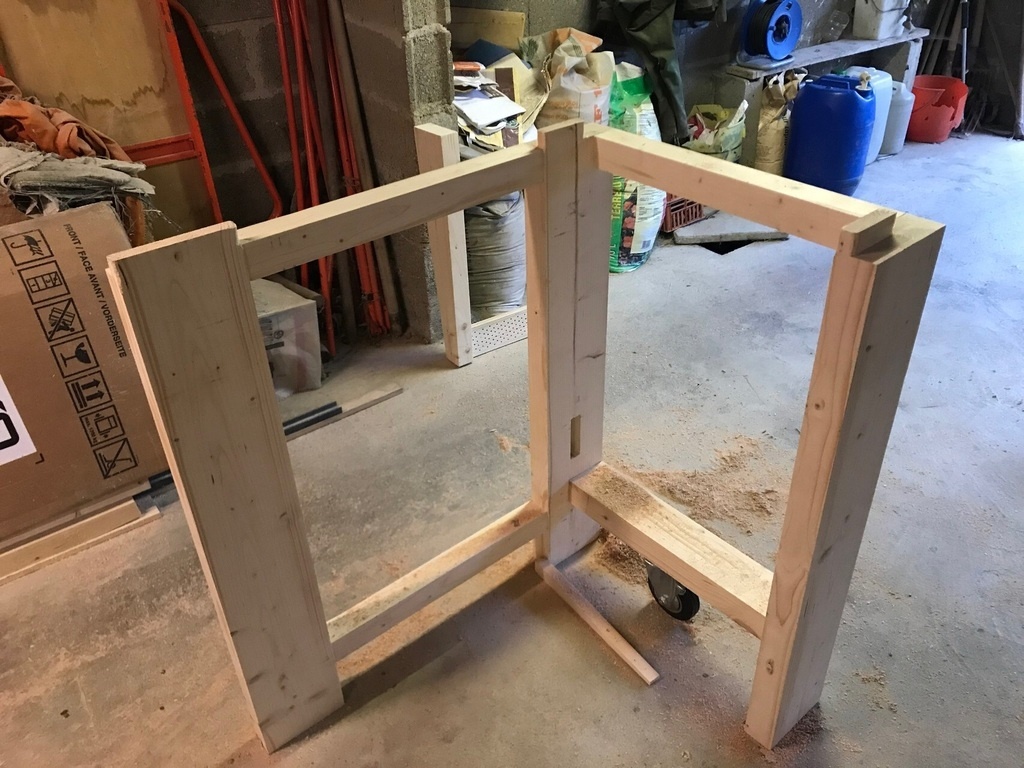

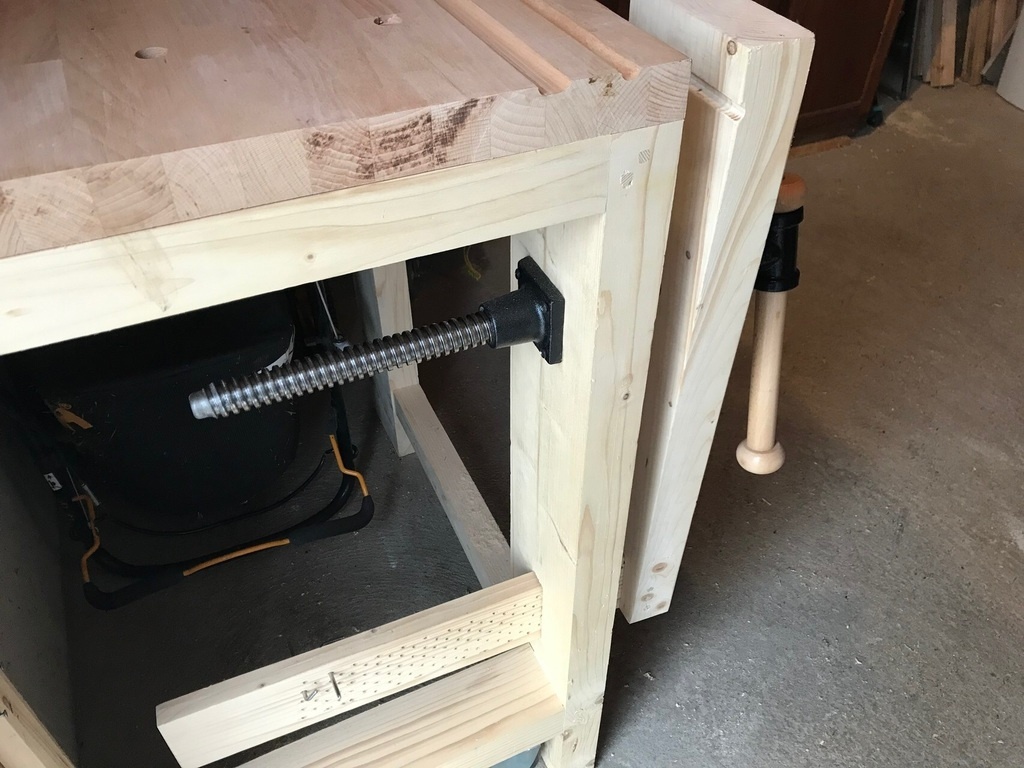

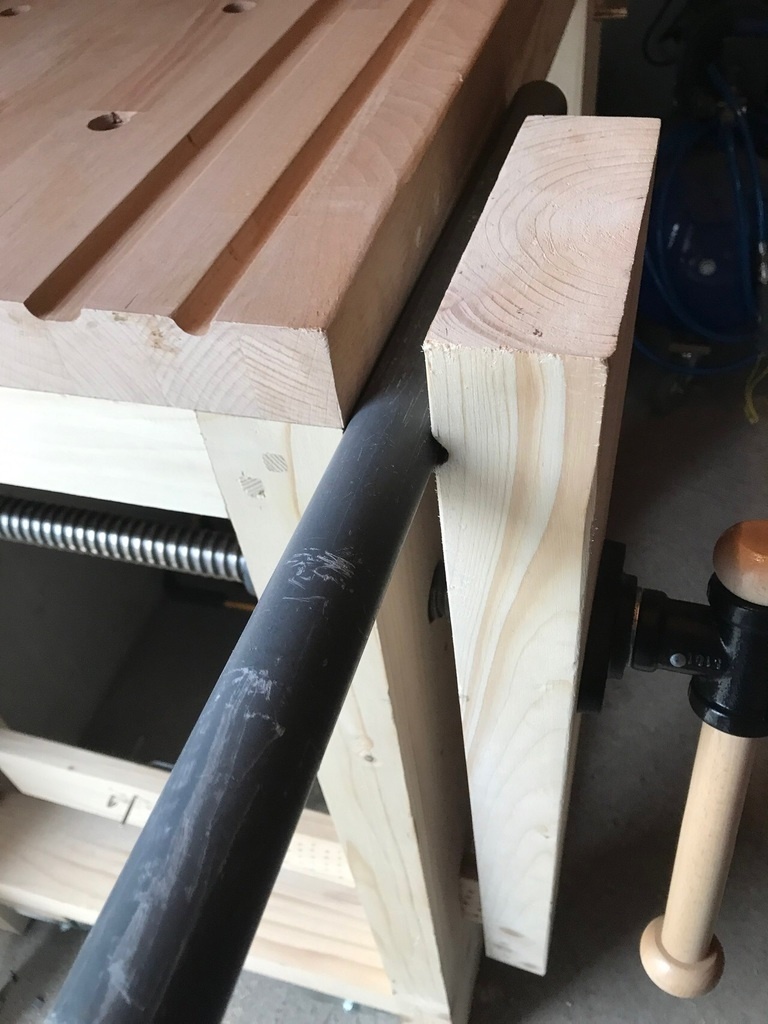

Assemblage du piétement et de la presse de menuisier

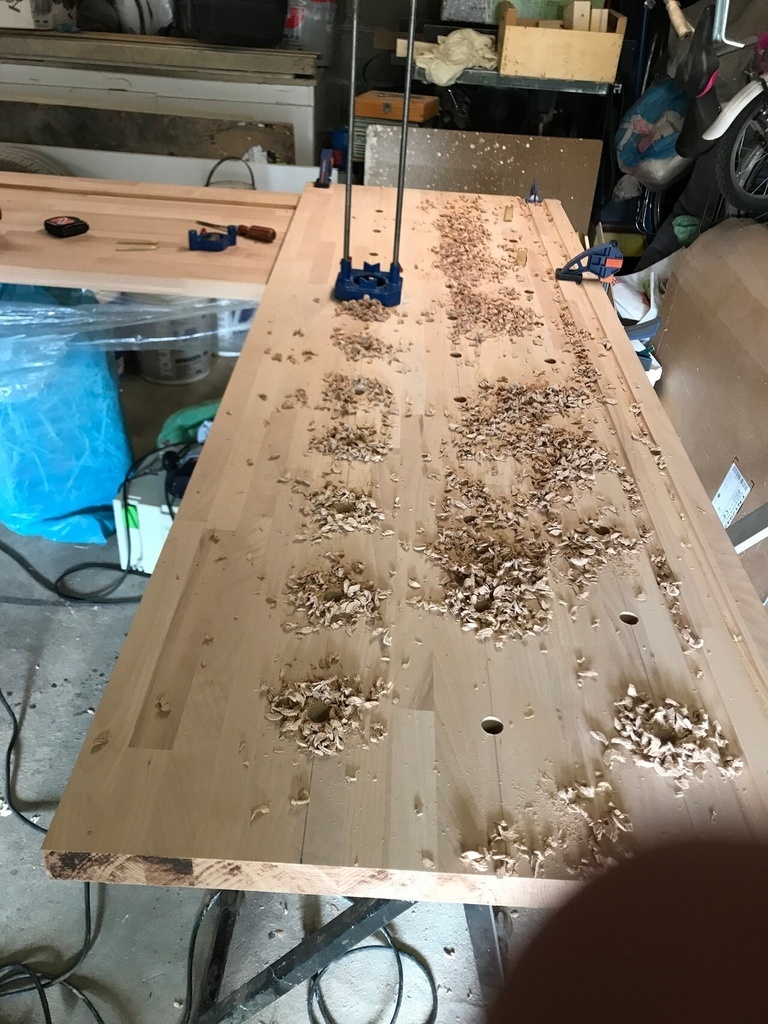

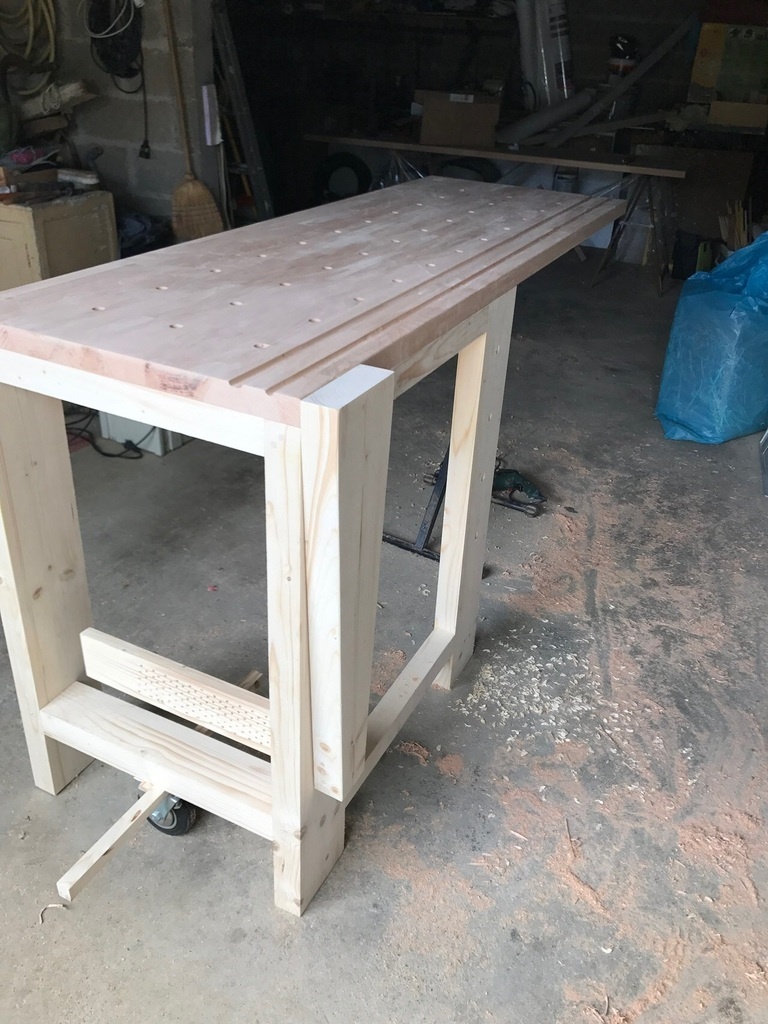

Assemblage à blanc et perçage des plans de travail à 19 mm pour les butées Veritas

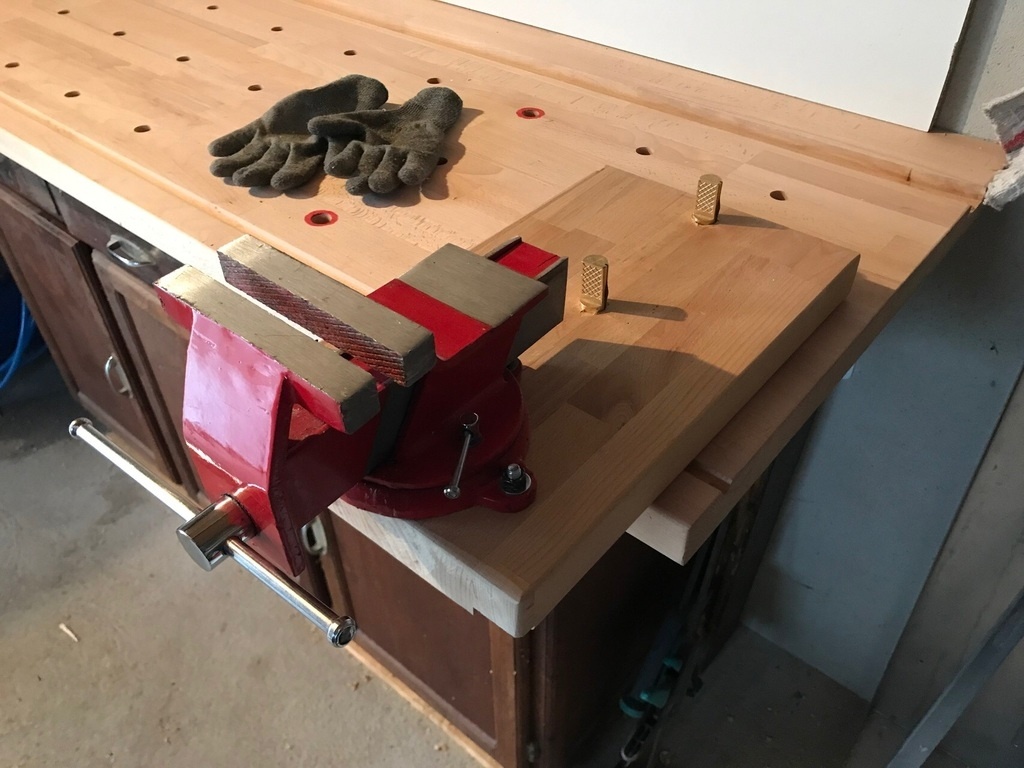

Les rainures et autres aménagements pour l’etau amovible.

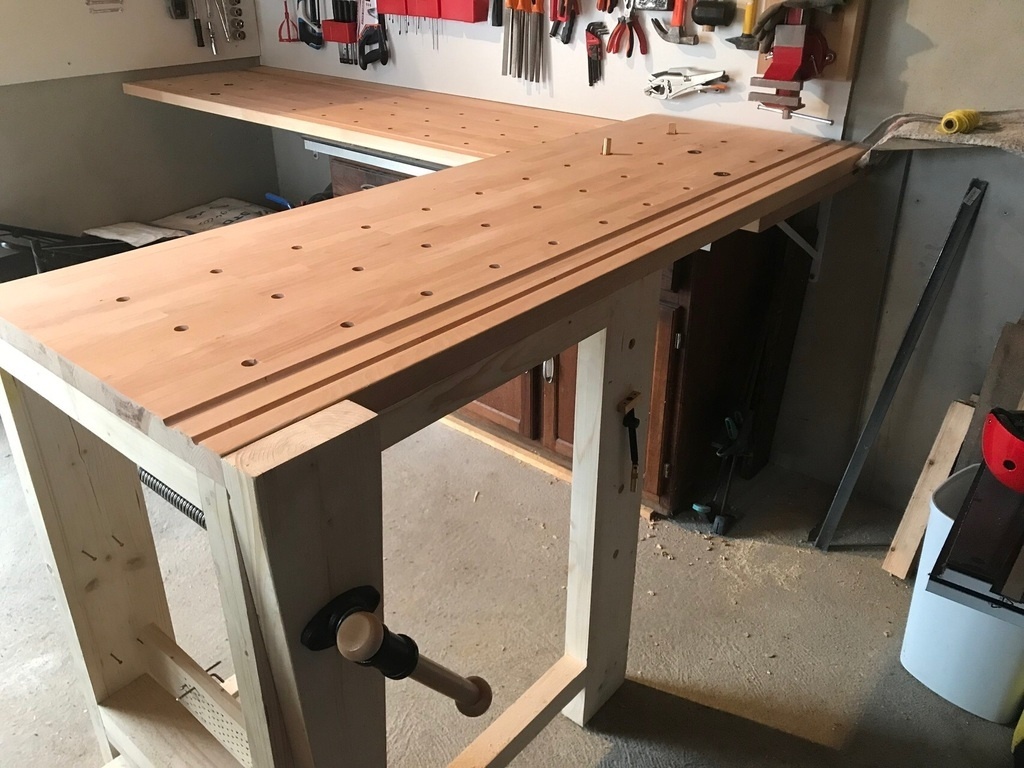

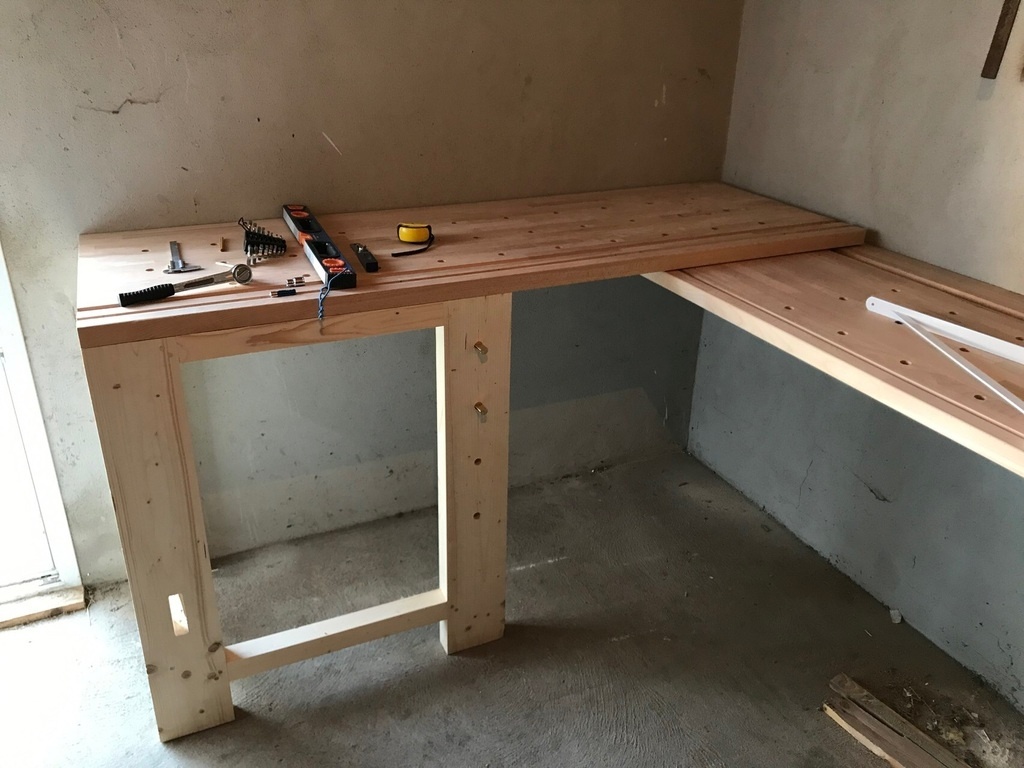

Ci-dessus les photos en cours de pose et finalisées

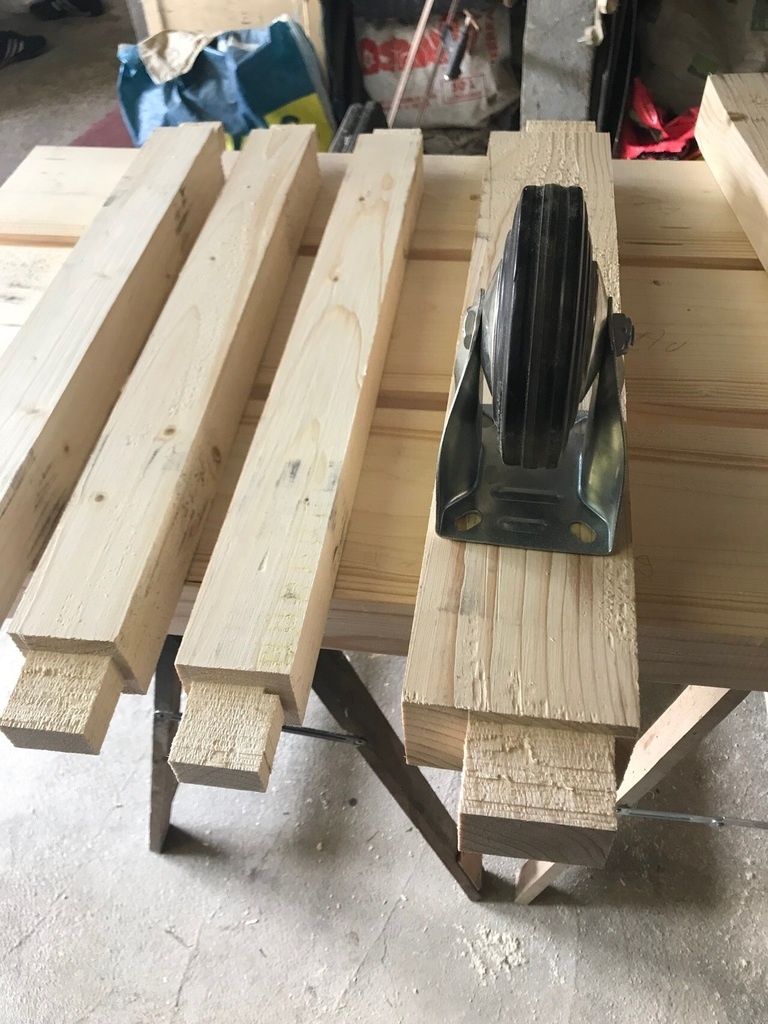

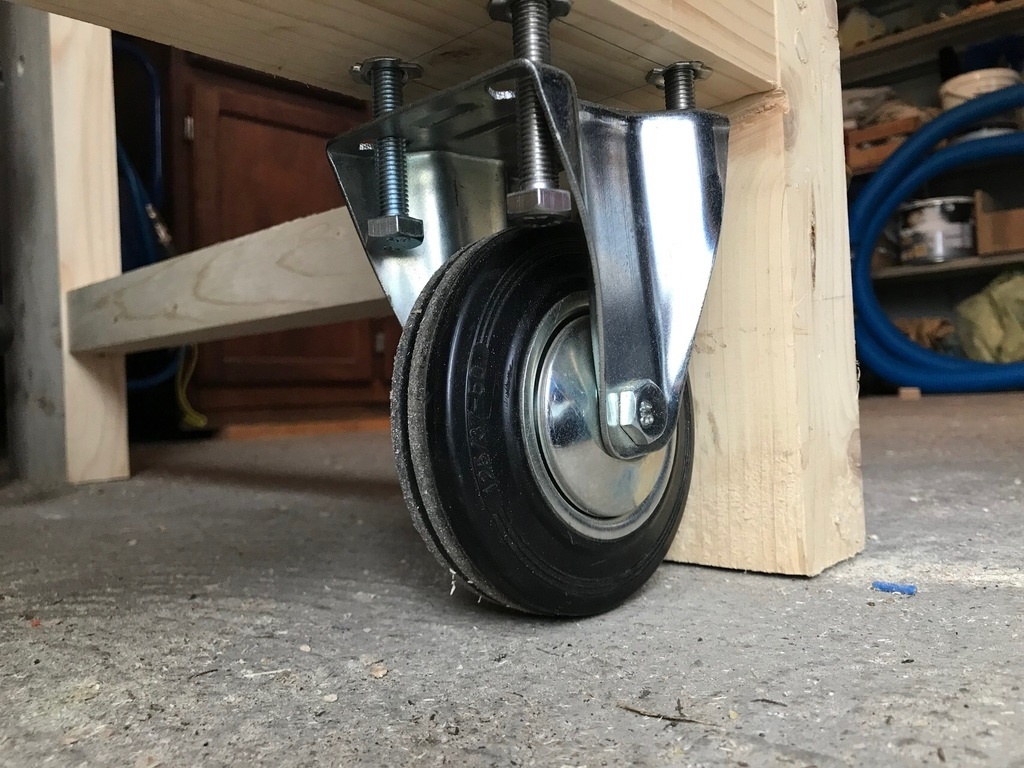

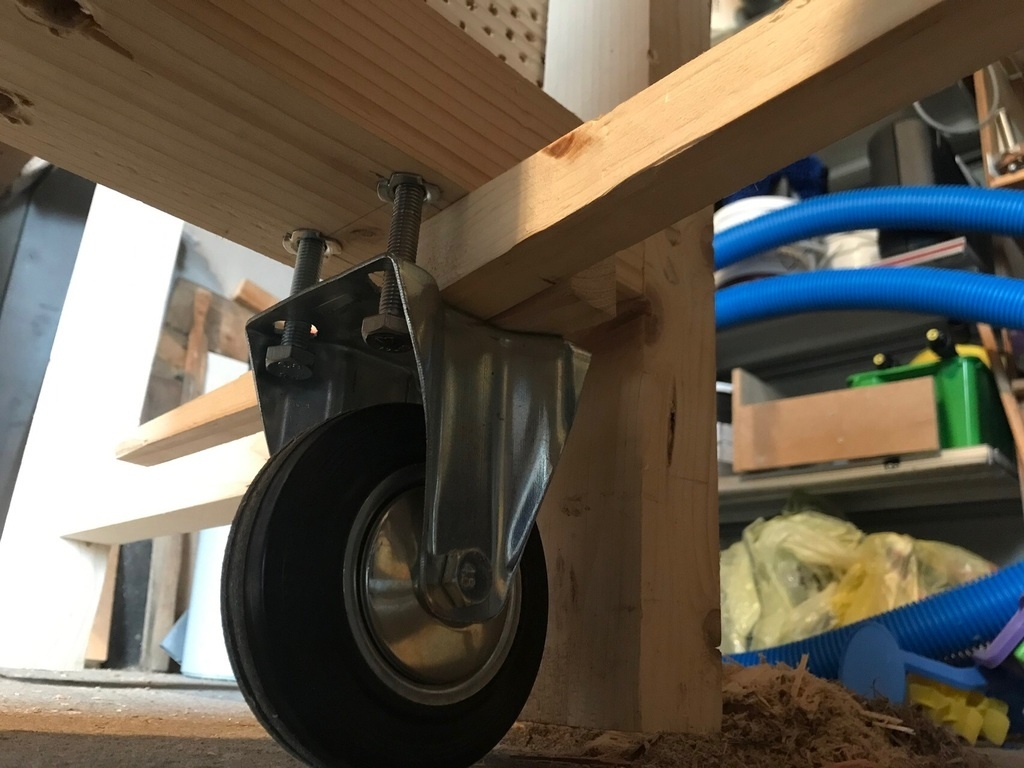

Ci-dessus le système de roue
La roue est fixée au piétement avec un espace suffisant pour placer 2 cales en triangles. Lorsqu’elles sont mises en place cela écarte la roue du piétement et soulève le plan mobile.
L’ensemble peut donc se déplacer facilement.
J’avais peur que cela se déplace mal mais la rainure faite avec la clavette ont assez de jeu et les roues sont assez grandes pour que cela coulisse facilement.

J’avais peur que l’ensemble ne soit pas suffisamment stable et j’avais prévu de fixer au mur si nécessaire mais cela n’est pas nécessaire au regard du poids de l’engin.

systeme breveté !

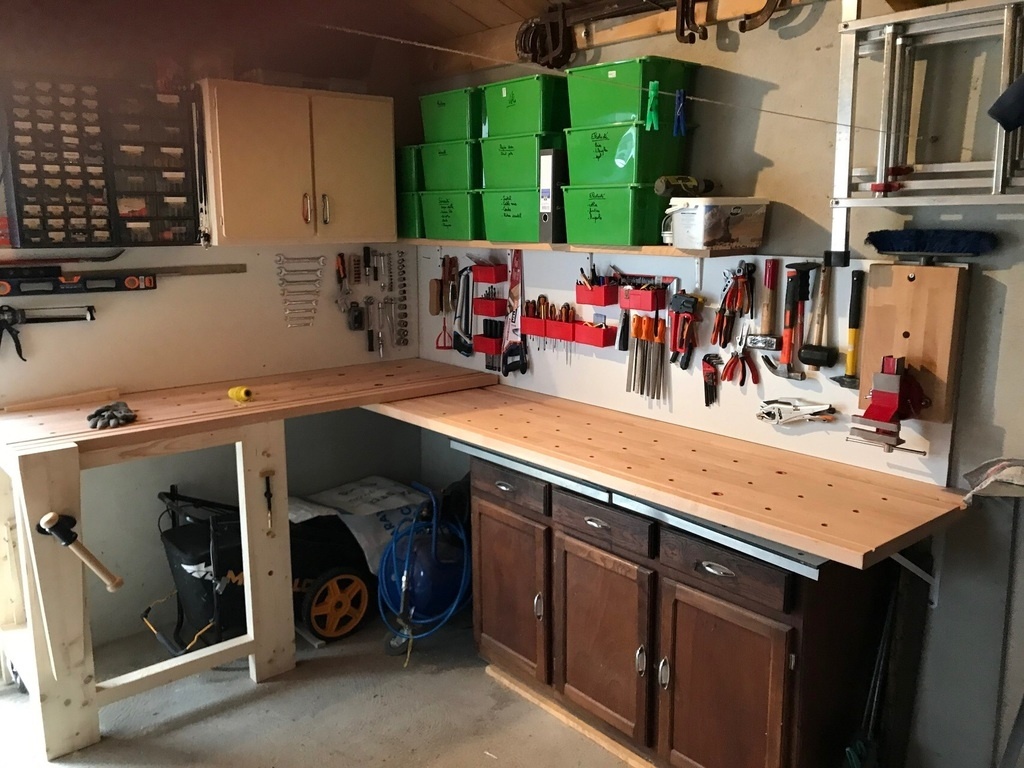

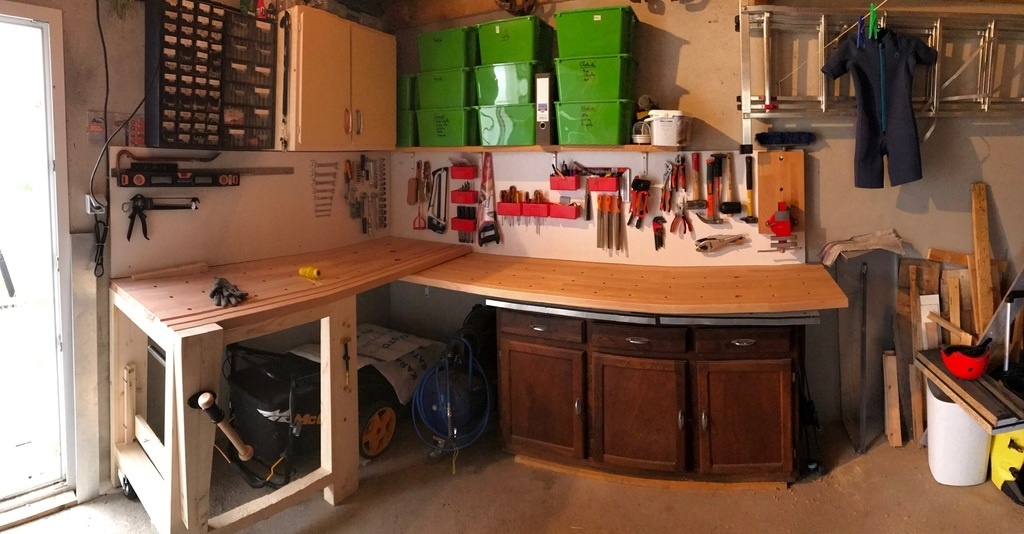

Pour finaliser, j’ai mis un meuble de rangement au dessus et au dessous puis j’ai complété par un panneau de stratifié sur lequel j’ai accroché tous les outils.


Discussions

superdoudoubricoleur  a publié la création "Établi et rangement outillage pour une maison de vacances".
il y a 2 ans
Padou

Joli travail.
L'étau de mécanicien me semble en porte à faux par rapport au plan de travail. Qu'est-ce qui l’empêche de basculer ? Juste les deux piges VERITAS ?

superdoudoubricoleur

Bonjour Parou,

C’est bien le cas.
Il est en porte à faux car si je coince une pièce longue, elle peut descendre jusqu’au sol. Dans le cas contraire elle buterai sur le plan de travail.

Au départ, je pensais qu’un serre joint serait nécessaire mais les butées Veritas sufffisent.

Dans les faits, je m’en serre très peu car avec les aménagements et la presse de menuisier j’ai tout ce qu’il me faut.

Bonne journée.
superdoudoubricoleur.

Thibault Jehl

Joli. ça parait bien fonctionnel vu les contraintes que tu avais! Bienvenu sur l'Air du bois, on attend tes créations maintenant!

michael68

Belle ouvrage

dneis

Sympa et bien réfléchit !
Juste une petite suggestion: j'aurais mis un insert en bois un peu plus dur sur la mâchoire mobile de la presse car à l'usage je pense que le résineux va s'abîmer. Et comme ça il n'y a qu'à le remplacer quand il est fichu !

trente six seb

Très fonctionnel. Je note notamment pour les roulettes, il n'y a pas plus simple mais ça doit être super efficace.
A mon avis, le Roubo t'étais accessible techniquement. Par contre, c'est vrai qu'il est lourd.
