Golem

Escalier


Pose d'un escalier de la conception de mon frangin (havah architecture) et d'un ami ferronnier (la forgerie)
Marches en châtaigner, assemblage collé-tourillonné vissé par dessous au niveau du limon invisible.
Garde corps en découpe laser au motif du tangram, tôles d'habillage en acier brut huilé de 6mm, fixations invisibles.

Mis à jour

Discussions

Golem  a publié la création "Escalier".
il y a 5 ans
fab83
( Modifié )

j'adore l'ensemble beau boulot de groupe ...
Garde corps en découpe laser au vue de la finesse du motif il doit pas dépasser de beaucoup les 5mm il est pas mauvais votre laseriste ...
super mélange bois acier et se léger espace entre le bois et l'habillage du dessous de marche sa match parfaitement

Golem

oui les sections du garde corps c'est 6x6mm idem pour le joint creux qui fait 6mm et la tole qui fait 6 également. merci pour tes retours!

Fof

Superbe !

ebenober
( Modifié )

Très beau. L'impression de légèreté dégagée par l'ensemble est absolument réussie.
Est-ce bien rigide ? ou bien y a t-il une certaine souplesse quand on marche dessus ?

Golem

absolument rigide, c'est même assez surprenant (il y a tout de même un point de fixation centrale à la tige filetée et au scellement chimique et le garde corps permet aussi une reprise de charge.) j'avoue que dans la conception avec ce limon invisible et le résultat, il a pas déconné le frangin.

ebenober

On peut même dire qu'il n'y a pas de limon du tout !

Kentaro

Très beau!

Bambina

Magnifique !!!

Philippe Gelard

Oh que c'est beau!

chenebouleau

Magnifique : aérien et quel bel coopération de métiers. Bravo

ghibon
( Modifié )

Très intéressant le côté aérien. Je suis surpris qu'il soit rigide. Bravo à vous, au frangin et au ferronnier ami. Je permets de vous poser quelques questions: Qu'appelez-vous limon invisible. Y a t'il quelque chose en plus de la structure en fer mais non visible sur la photo!?
La structure en fer a été entièrement soudée en atelier et amener en un seul morceau!?
Allez une dernière: les tôles de 6mm sont elles fixées entre elles entre partie horizontale et verticale!? Merci pour le partage.

Golem

Merci! voila pour quelques photos de détails:
pour ce que j'appelle le limon invisible, il n'y a en réalité qu'une seule fixation centrale à la tige filetée scellée dans le mur mais je n'ai pas de photo.

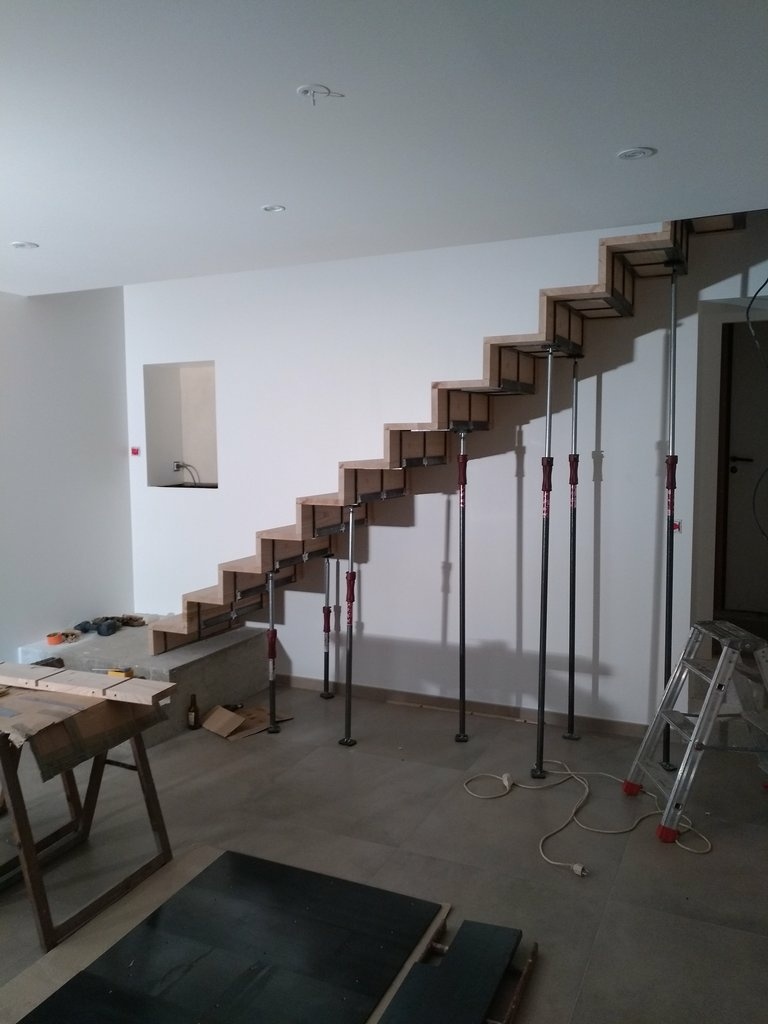

Ensuite, les garde corps retiennent également l'escalier en suspension.

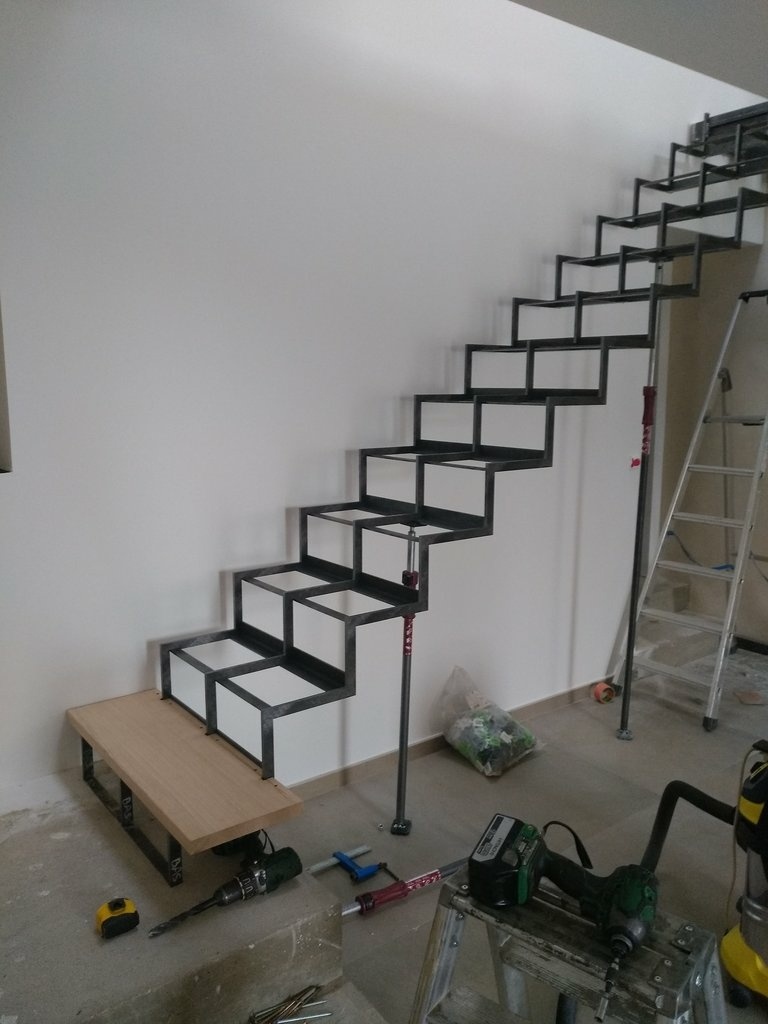

La structure a été soudée en atelier et amenée en un seul morceau.

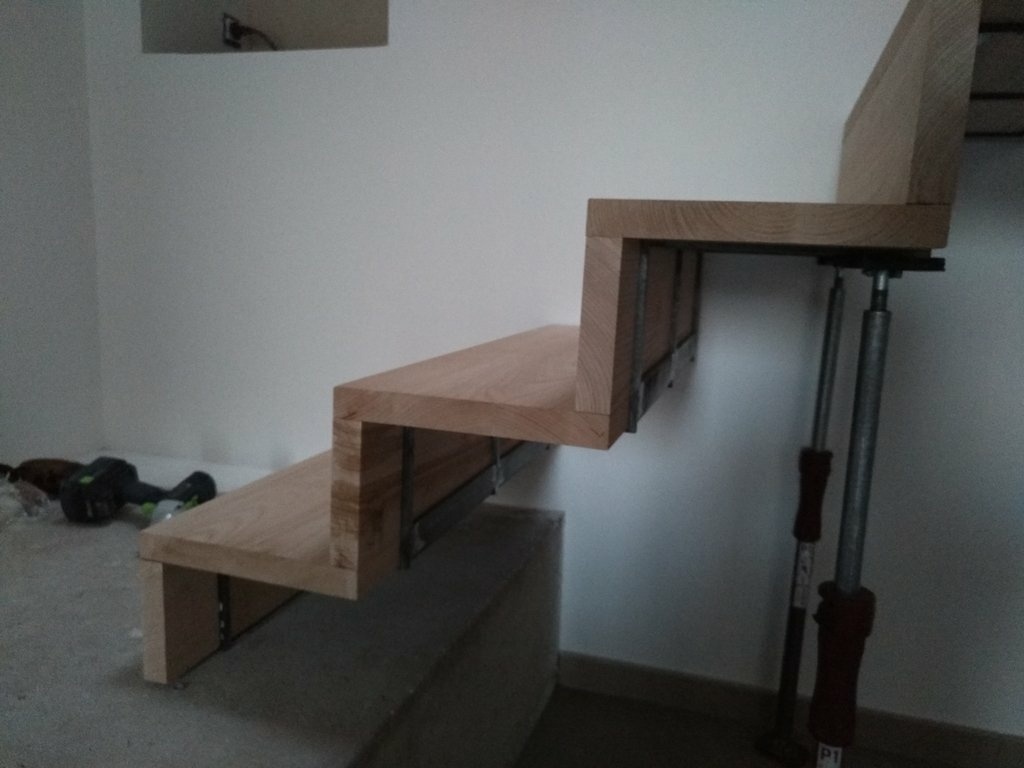

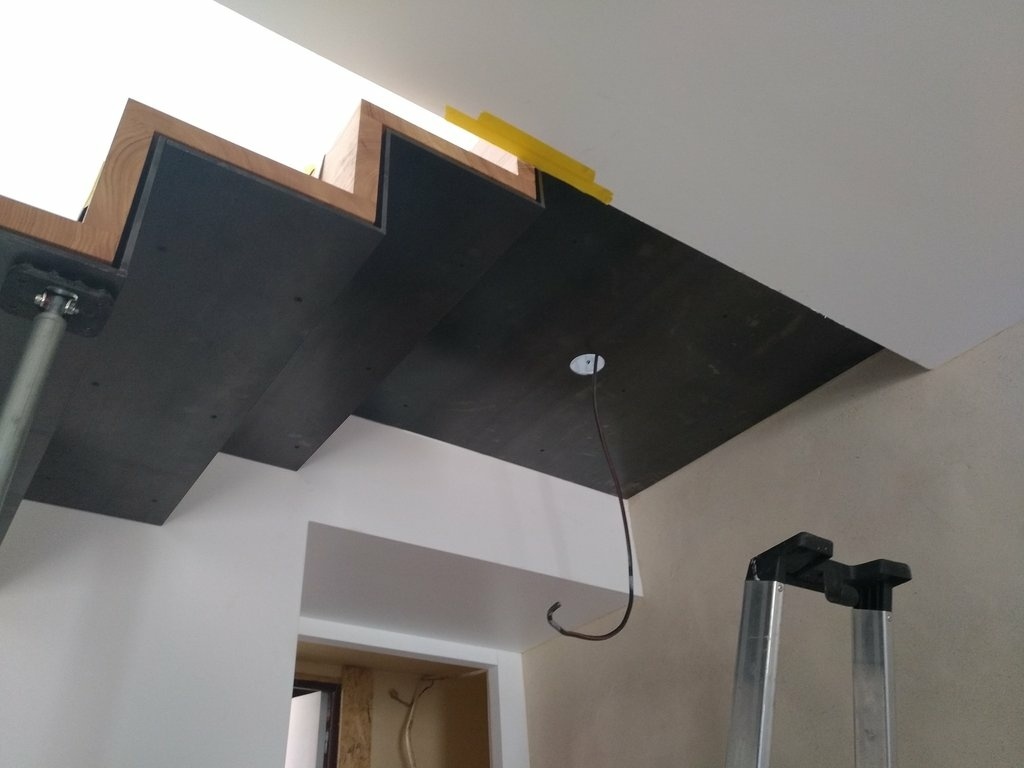

Les tôles sont fixées directement dans la structure acier avec des vis et les marches en bois également par dessous. mais les tôles ne sont pas fixées entre elles.
