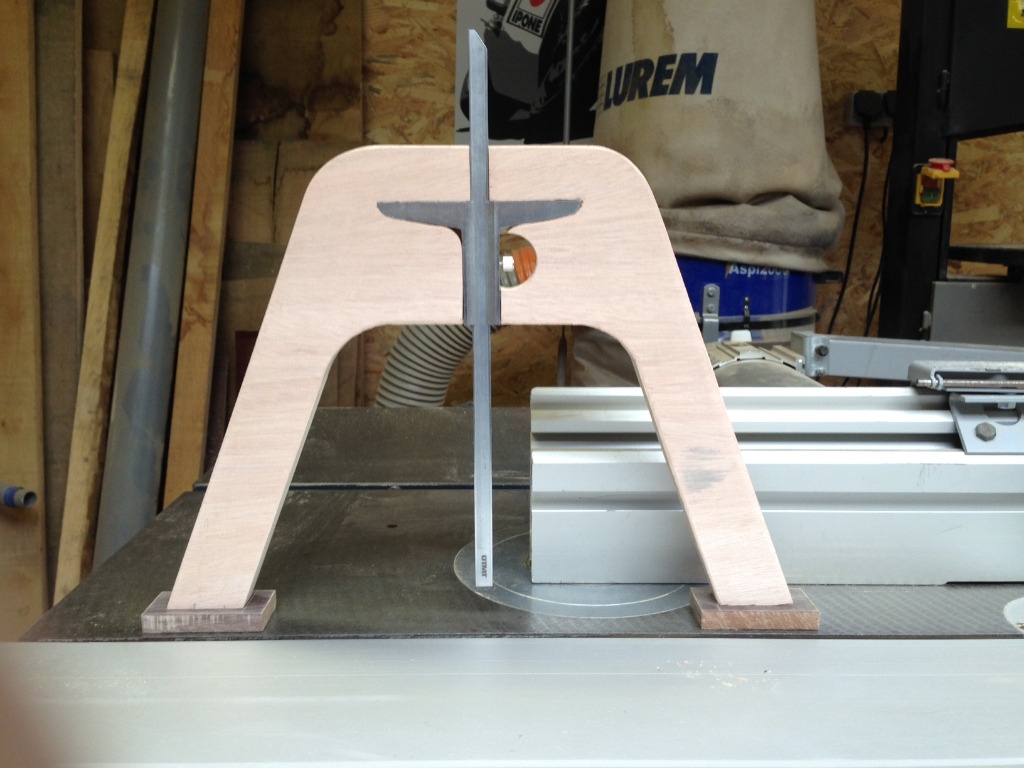

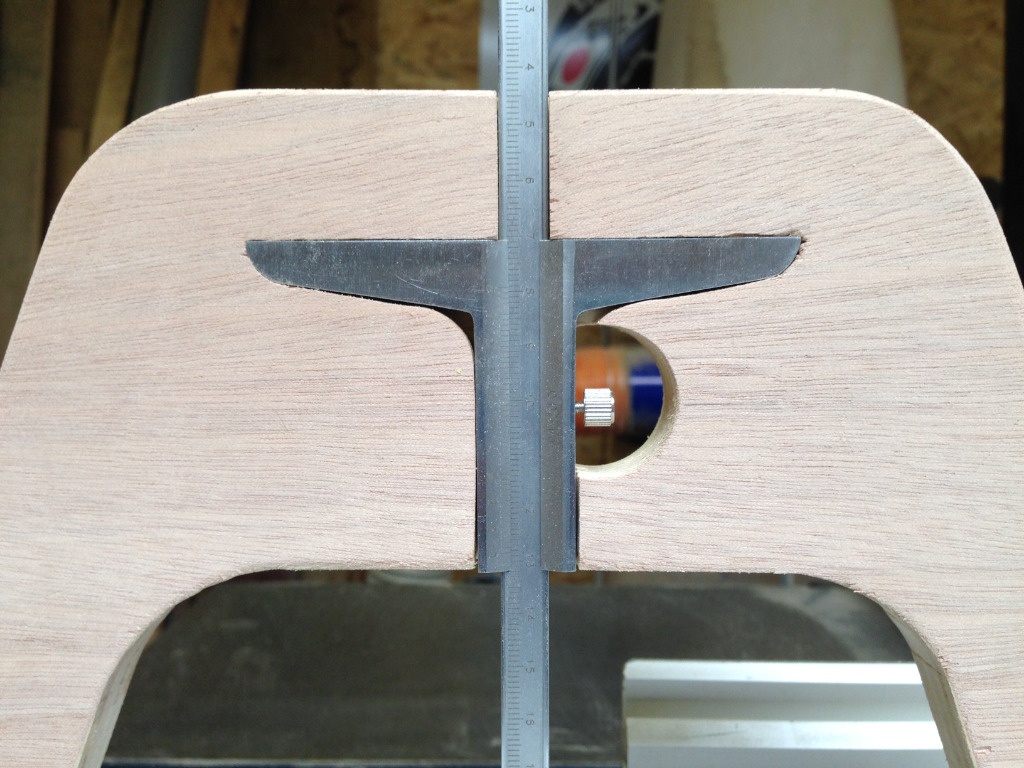

Pied à coulisse de menuisier

Une question bête, mais sur ce type d'outil, tu es obligé de faire un calcul ? Je veux dire, tu ne peux pas faire de mise à zéro ?

Bonsoir Boris,
Effectivement on ne peux pas faire de remise à zéro, pour cela il aurait fallu en prendre un digital.
J'ai contourné le problème en ajustant précisément à une valeur juste, il n'y a qu'à faire une addition, ça reste dans le domaine du possible en calcul mental!
Une autre solution aurait été de couper une partie du coulissant, mais je n'ai pas voulu le faire de manière à garder une partie sur le haut pour faciliter le réglage.
Cordialement.
Xavier

Bravo J'aime cet appareil . Est-il envisageable d’aménager un système de mesure dessus dessous? Je pense que le "Hebor" est doté de ce système bien pratique.

Bonjour "racm terrof", j'ai ma petite idée pour la prise de cote sur le dessous, je ne l'ai pas encore réalisée mais ça ne devrait pas tarder.
J'ai aussi commandé des petits aimants néodyme très puissant pour mieux plaquer sur les tables.
Pour les guides de toupie, j'envisage de loger à l'arrière deux aimants au néodynme de plus grande taille pour maintenir le pied à l'horizontale.
J'ai trouvé ces aimants à cette adresse : Aimants Néodyme.

Xavier

Merci Xavier Je serais satisfait quand ton système fera la pige à Hebor qui propose ,certes des matériels de qualité mais à des prix prohibitifs.Je pense à son appareil de mesure ,mais également à ses équerres de serrage.

Bonjour Xavier,
Très belle réalisation !
juste mon petit grain de sel :)
Tu peux trouver des aimants de bonne qualité gratuitement en déchetterie, dans les haut-parleurs des postes de radio, téléviseurs ou autres casques audio... En général ce sont des aimants neodyme et ils sont assez puissants pour fixer des accessoires sur une table métallique. On peut les fixer à la colle cyanoacrylate sans souci. Et la source d'approvisionnement est inépuisable ;)

Régis

Bonsoir Régis,
Effectivement je sais qu'il y a de bons aimants dans les HP, le seul problème c'est qu'à la déchetterie qui est près de chez moi il est interdit de récupérer quoique ce soit, sinon je suis le premier à réutiliser tout ce que je peux, je ne jette pas grand chose.
Xavier

Bonjour,

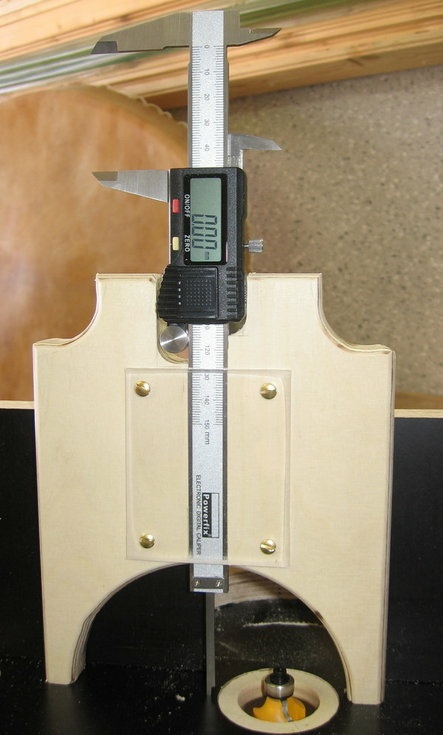

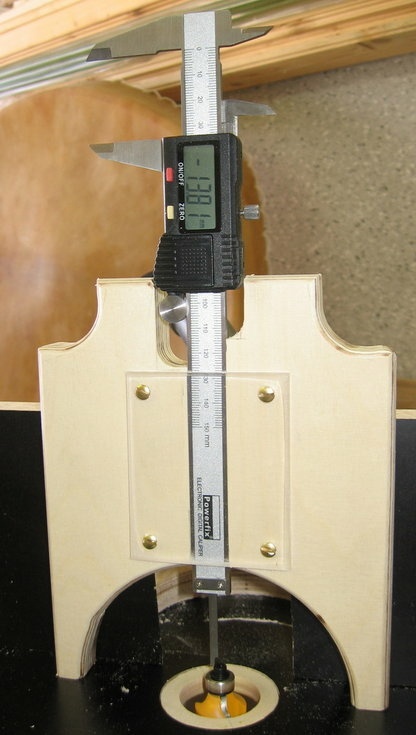

je joins 2 images de montage du pied à coulisse digital ,j'ai trouvé celles ci sur un site de nos cousins germains. Au passage merci à régis pour le rappel concernant les aimants!

Merci pour le partage.
De mon côté, j'avais fait une première version avec pàc numérique : la gestion des piles a eu raison de moi.
J'ai ensuite utilisé une vieille jauge de profondeur que j'ai vissée (avec réglage vertical possible pour réglage du zéro).
Ma procédure :
1-usinage d'un CP pour faire un support adapté à ma jauge (de l'aluminium serait mieux)
2- perçage de la jauge (diam 4) et du support (diam 6)
3- mise à zéro du vernier de la jauge
4- positionnement de la jauge dans le support et mise en butée "zéro" (une règle alu ou tout support le plus parfaitement plan possible)
5- serrage des vis+écrous et contre écrou

Bilan une jauge parfaitement à zéro, pratique et sans pile, à lecture directe.

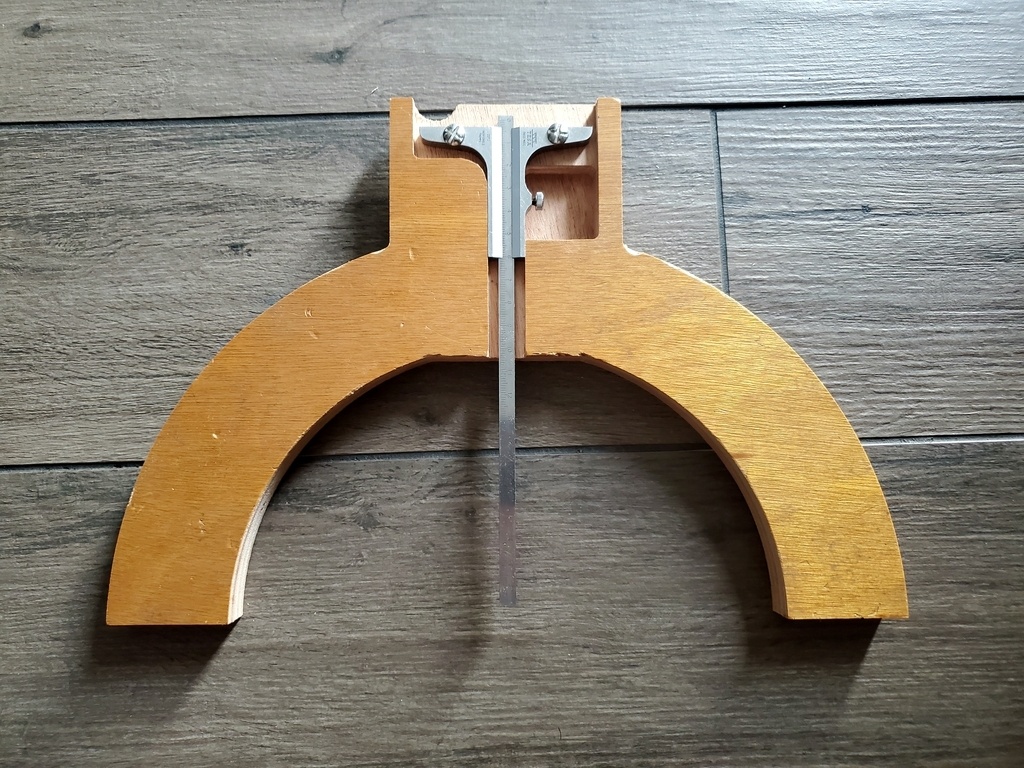

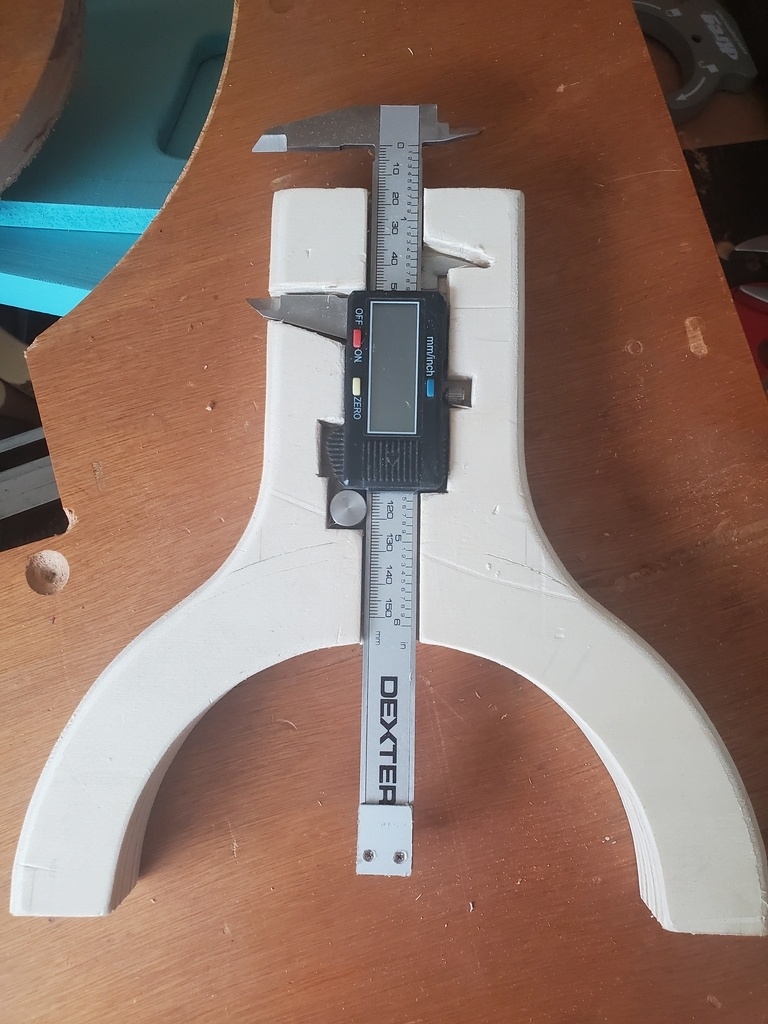

Photo de la v1 (numérique issu du livre de Guido Henn) puis de la v2 sans pile (faite maison)
