BastienLB

Kiosque Hexagonal


Kiosque Hexagonal en Contrecollé douglas 2018

Dessiné sur Cadwork
Calcul par DSB-Ingénieurie
Entreprise Les Charpentiers de Paris

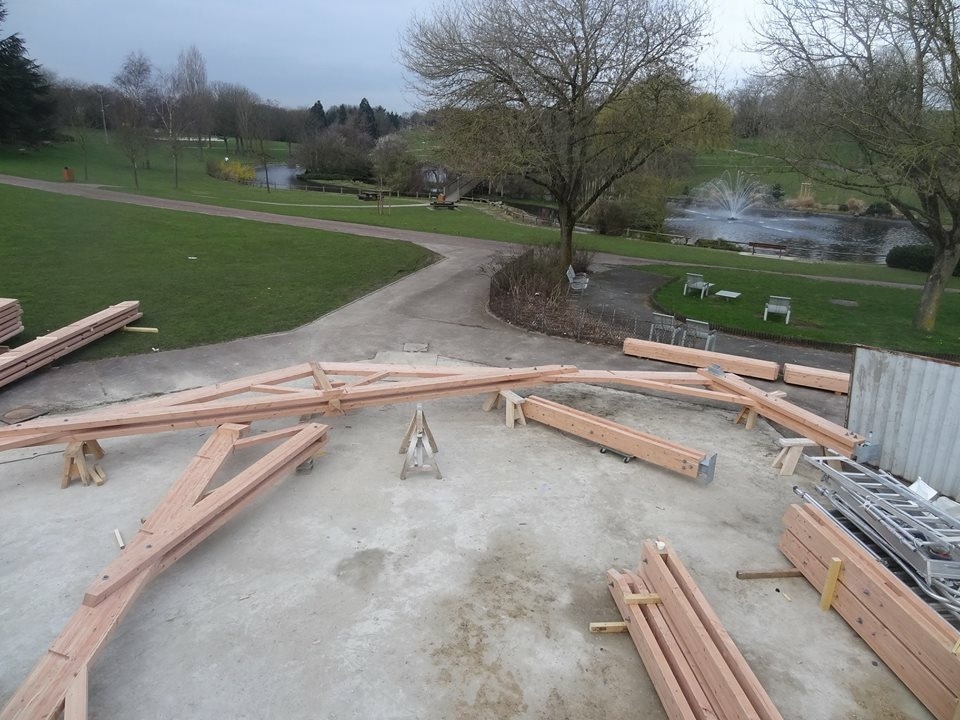

Il s'agit d'un kiosque pour un parc à Aulnay Sous Bois.

Entre axe 13m40
Taillage à la K2

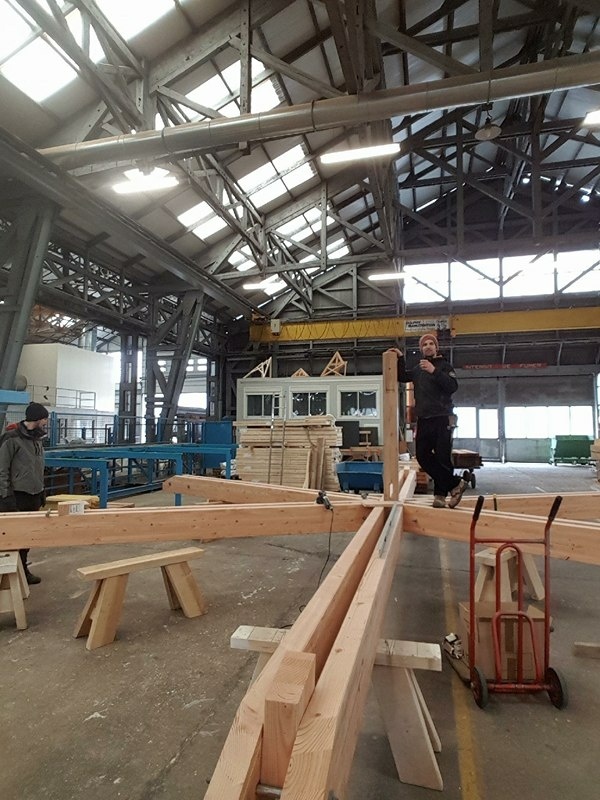

Ajustage en atelier

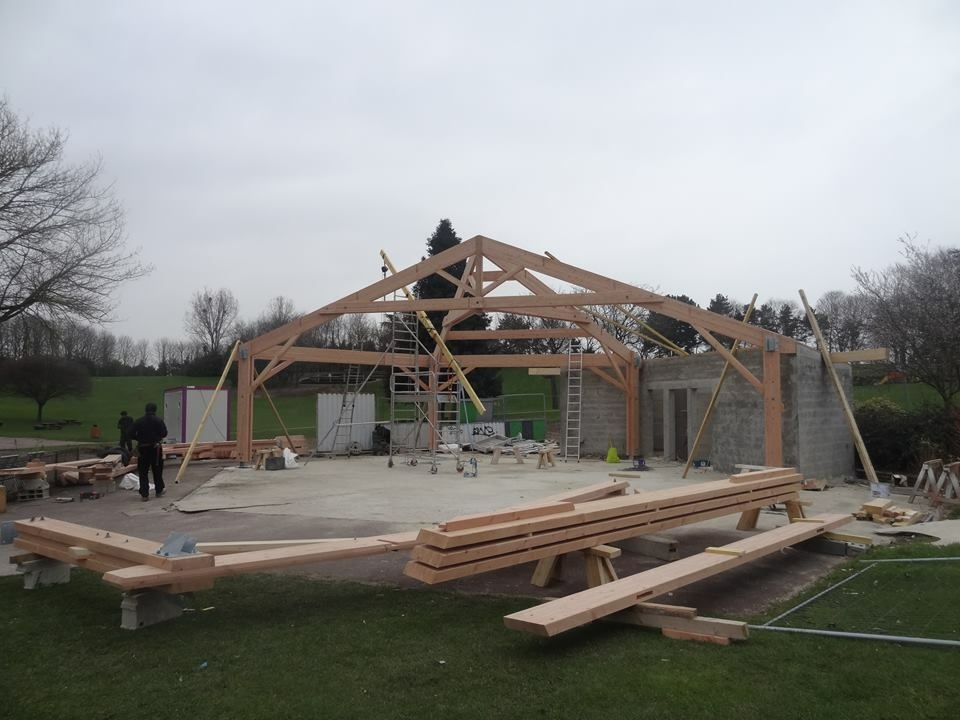

Levage camion grue et chèvre

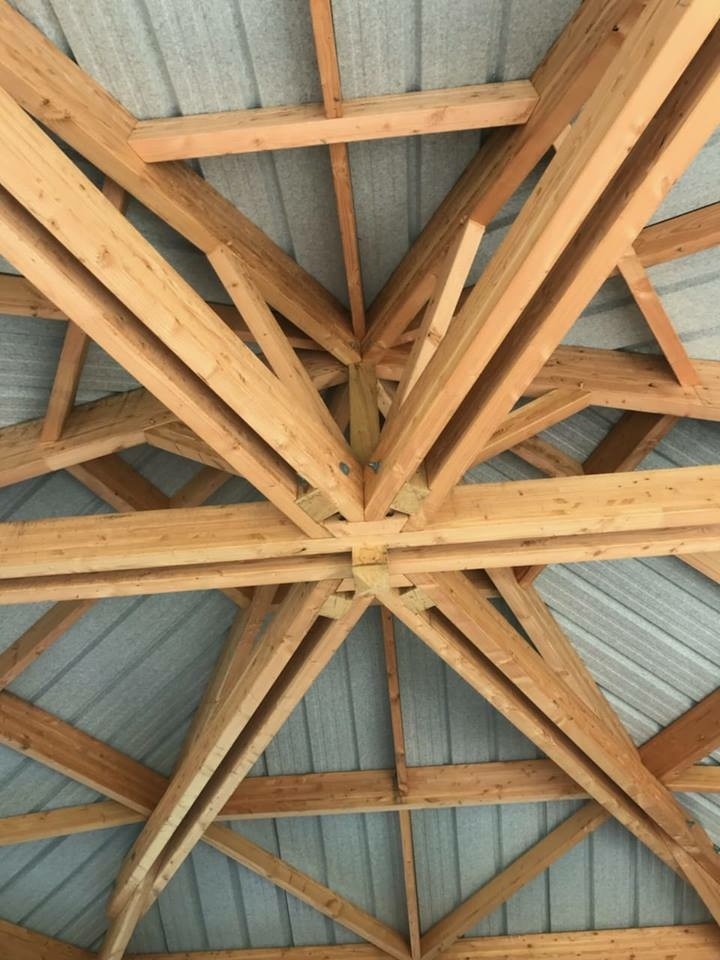

1 ferme principale assemblée avec embrèvement arrière et tige fileté en tête
4 demie fermes bloquée par des moines (cales de rappel)
Ferrures conçues à l'atelier métal des Charpentiers de Paris
Pannes aplomb sur queues d’arondes bois/bois
2 pans non couverts mais avec cables diam 6 rayonnants

Je n'ai hélas pas de photo de l'ensemble fini.


Discussions

BastienLB  a publié la création "Kiosque Hexagonal".
il y a 4 ans
Malou

Merci d’avoir partagé ces photos enrichissantes,en attendant de nouvelles 👍

kaj

Chapeau, bel ouvrage!

sylvainlefrancomtois

bel ouvrage la coterie ;) !!

Philippe Gelard
( Modifié )

Très très beau travail! Quel dommage d'avoir un toit en tôle sur cette oeuvre d'art!

Termite

Oui je suis d'accord avec toi....La charpente est superbe

dependancesbois
( Modifié )

Belle charpente, jamais vu fonctionner la k2, ça doit être impressionnant.
Les tréteaux dans l'atelier ont un design super sympa aussi.

BastienLB
( Modifié )

Yep pour les tretaux je les ai précisés dans ce post dans les réponses...

Niouniou
( Modifié )

J'allai demander pour les tréteaux !
Bel ouvrage !
Par contre, je trouve surprenant que tu te sois mis dans la catégorie amateur, BastienLB ....
