plut0nium

Enceintes fullrange

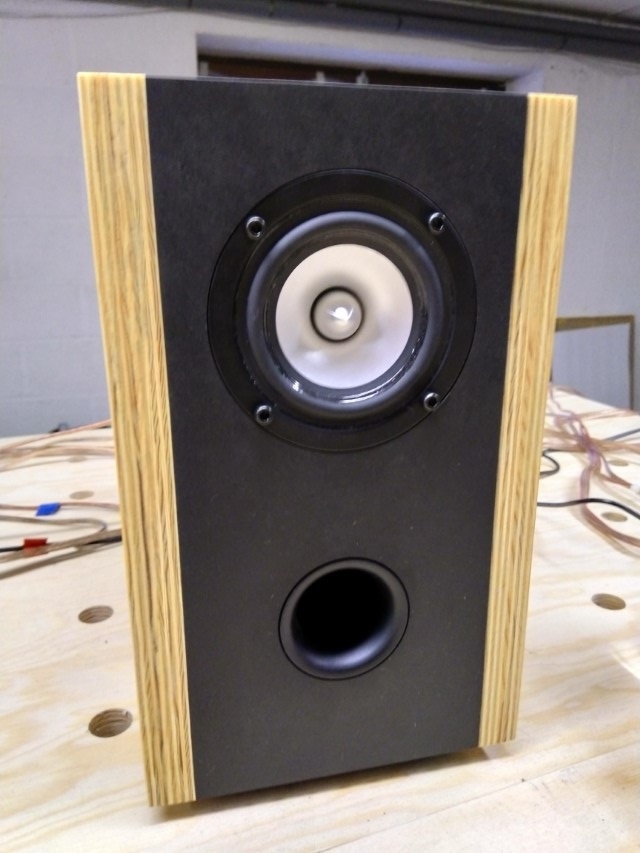

Une petite paire d'enceintes destinées à sonoriser mon bureau/atelier.

J'avais acheté une paire de haut-parleurs "fullrange" TangBand W3-871 voici quelques années, mais je n'avais jamais pris le temps de leur donner un caisson. J'ai donc corrigé ça avec ce petit projet.

Les dimensions (volume et taille de l'évent) ont été établies sur base d'un rapide calcul avec le logiciel WinISD. J'arrive à approximativement 25 x 25 x 15cm, avec un évent de 30x120mm, pour un volume intérieur de ~5,5l.

Cette réalisation a aussi été pour moi l'occasion de fabriquer un compas de défonceuse permettant de faire des petits diamètres (jusqu'à 33mm).

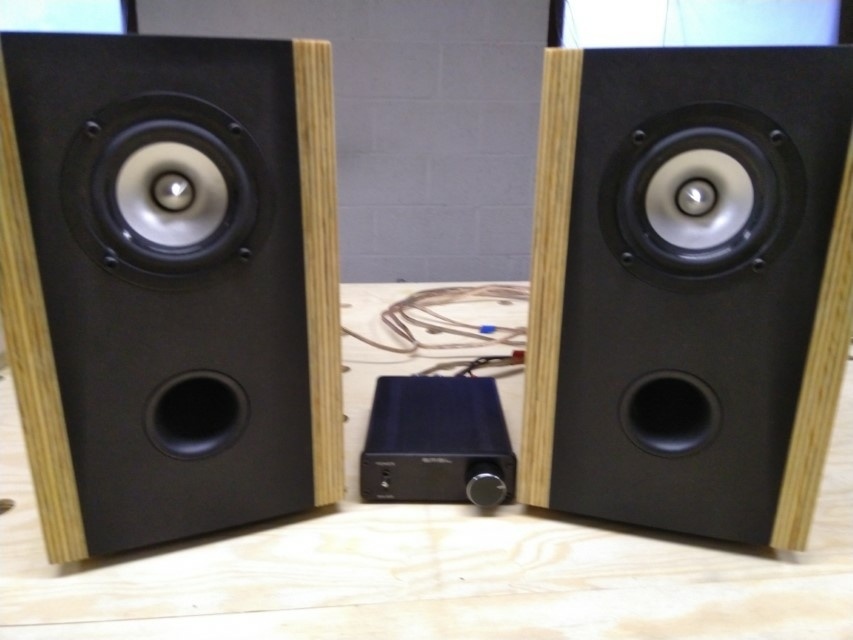

Couplé avec un petit amplificateur Classe D/T, le résultat est très agréable, et le rendu sonore me plaît beaucoup.

⚠ Je ne suis pas du tout spécialiste/audiophile, donc je ne prétends pas que ce design soit parfait ou meilleur qu'un autre... certains y trouveront peut-être beaucoup à redire.

Mis à jour

Publications associées


Discussions

plut0nium a publié la création "Enceintes fullrange".
il y a 5 ans
Fabien R
( Modifié )

Je ne commenterai pas le côté audio, je n’y entends rien !
En tous cas le rendu est sympa.
Pour les évents, c’est usiné dans la masse puis quart de rond et rainure avec une fraise crayon ou quelque chose du genre ? Ou il s’agit d’un tube enchâssé dans une feuillure circulaire (en fait c’est la dimension de 120 que tu donnes pour ton évent qui me perturbe)?
Si tu peux donner quelques détails sur les assemblages, suis preneur !

plut0nium

Les events sont des tubes en plastique dédiés à cet usage, ça vaut 2€ dans les boutiques de matos audio diy. Et effectivement ils sont enchâssés dans une feuillure.

120mm est la longueur des tubes, et 30mm le diamètre à l'extrémité intérieure (ils sont légèrement coniques).

Tu as quelques photos en plus sur le pas à pas.

Fabien R

Oups je pose des questions dont les réponses sont dans le pas à pas je n’ai pas eu le réflexe de regarder

plut0nium
( Modifié )

Pas de souci 😉
Pour info, un tube d'évent comme ceux utilisés ressemble à ça: audiophonics.f...mm-p-11441.html

ASP68

Sympa les petites enceintes ! Je voulais me faire exactement la même chose, une mini fullrange, mais à base de Dayton Audio RS100, avec évent sous l'enceinte, celle-ci rehaussé avec une base. Mais mon besoin à changé (pour le moment) et je vais bientôt faire une petite 3 voies !
Tu as un petit filtre dessus ? Tu as mesuré la RF ou autre ?

plut0nium

Non, pas de filtre...
Et je n'ai pas fait de mesure autre qu'à l'oreille 😉

J'ai juste utilisé les caractéristiques du HP pour la conception de la caisse avec WinISD.

ASP68

C'est effectivement le minimum.
Même si c'est un LB, un petit filtre fait du bien, et ce TB W3-871, il servirait a calmer un peut les aigu qui ont tendance à remonter après 5000Hz.
Mais c'est du pinaillage !
