FredLeboisbrun

Table de jeux

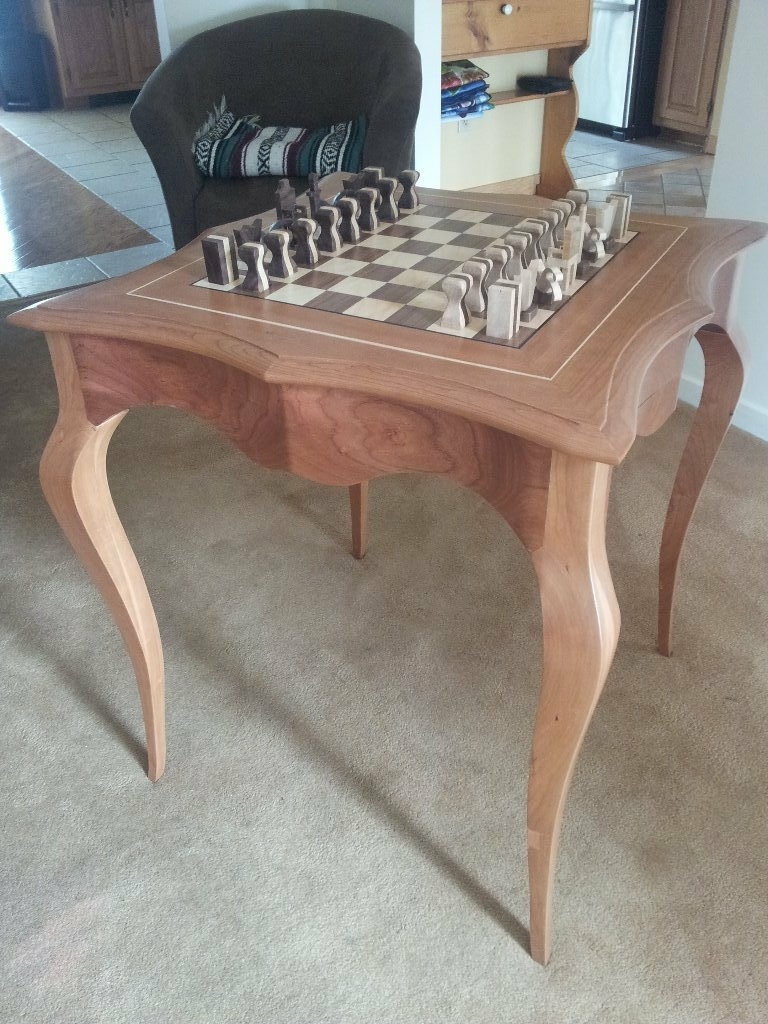

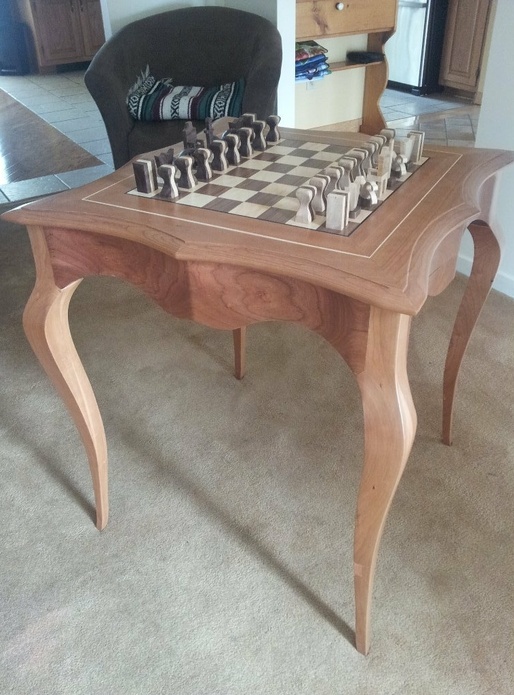

Une table de jeux en cerisier, galber sur toutes les faces. 2 petits tirroir pour ranger les pions d'échecs. Les pions sont en érable et noyer noir


Discussions

logo le secret du bois
( Modifié )

Très belle ouvrage d'ébénisterie, bravo à toi👏👏👏
En regardant les photos je vois que tu es du métier. Je vois aussi que tu as de la technique et de la précision.
Vue l'ouvrage nous aurions plaisir de le voir dans le pas-à-pas, si tu veux bien nous montrer ton savoir...?😊😊😊

Comment as tu réaliser:
-les pieds? (scie a tubant et wastring)

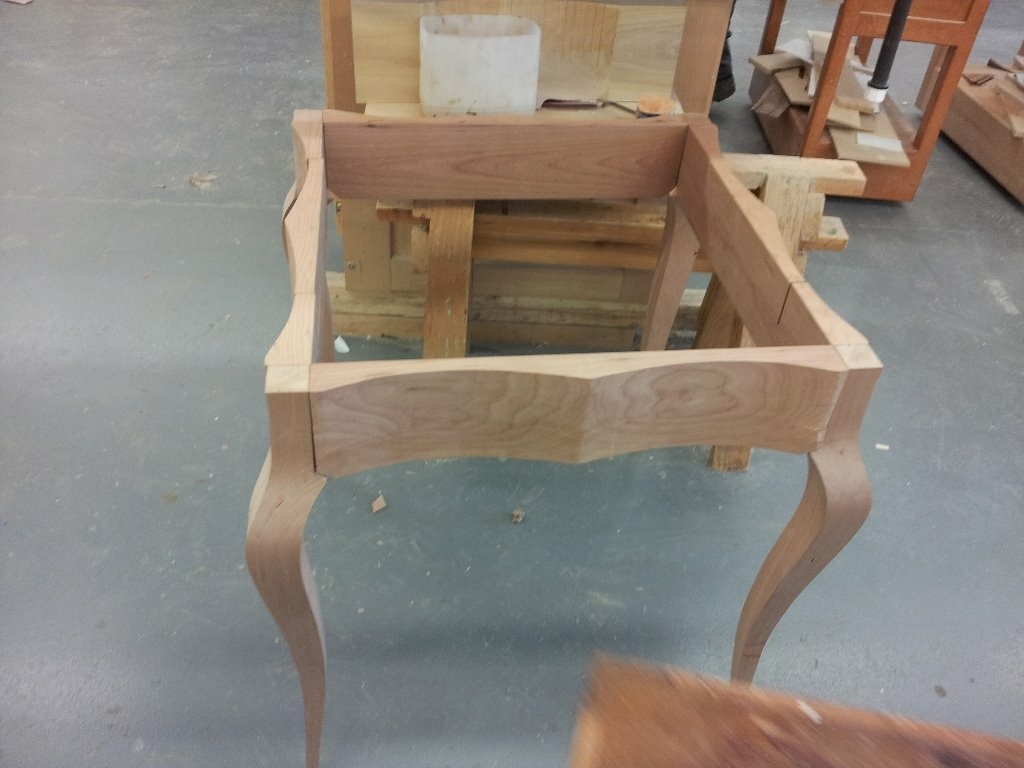

-Le galbe de tes traverses?

Encore bravo beau travail de pro

Ebeno's WoodShop
( Modifié )

Parfait ! C'est super ça! comment as-tu découpé les tiroirs ? scie à ruban ?

FredLeboisbrun
( Modifié )

Toutes est fait a la faconeusse (shaper) Avec des gabarits pour chaque face. Jai du degrosssir les pattes a la scie a ruban toute en gardant les chutes pour pouvoir les recoller au ruban gommer, Pour pouvoir avoir une face droite pour passer a la faconneuse.

Les bécets(racort entre les pattes et les traverses) sont faite a la main (gouge) puis sabler a la main pour plus de précision.

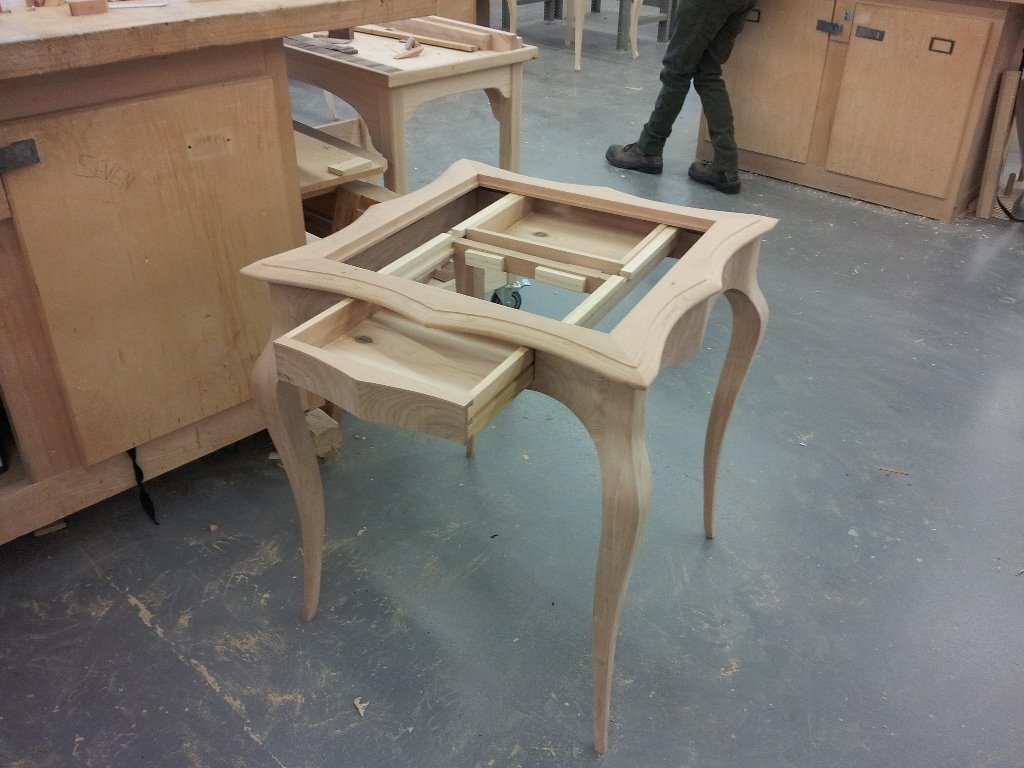

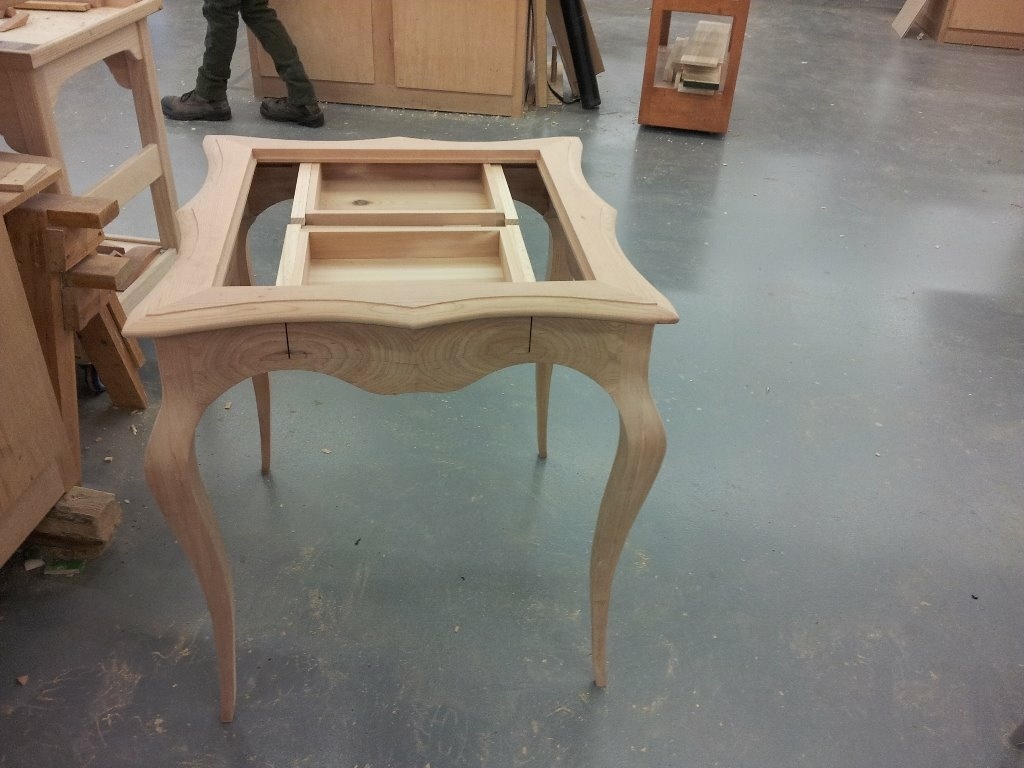

Les tirrois sont prit a meme la masse. Couper au band de scie avec une lame de 1/16, pour moin de perte. Puis degauchie et recoler.

Le 3/4 du travail est fait a la table a dessin. Car il y a tellement de facteur a penser avant de ce lancer dans des galbage comme ca.

Merci pour commentaire :) je me donne au travail pour avoir de bon resultat.

Toutenbois
( Modifié )

Très beau travail, bravo!
Une petite question, une fois les tiroirs couper il reste peu de bois pour les traverses (surtout qu'avec l'effet miroir tu as un joint au centre du parement) du coup , es-ce le cadre du plateau qui reprend les efforts sur le haut?

Boris Beaulant
( Modifié )

Toutenbois, a voir les photos, je pense qu'il n'y a pas de collage au centre des traverses. La symétrie perçue est certainement donnée par les deux creusements concaves qui font ressortir des dessins "ovals" presque symétriques.

FredLeboisbrun, quelle est la hauteur de passe de ton shaper ? Elle doit être assez conséquente. As-tu quelques photos des usinages ? En tout cas, joli travail. Je suppose que tu as également réalisé les pièces d'échec ?

Toutenbois
( Modifié )

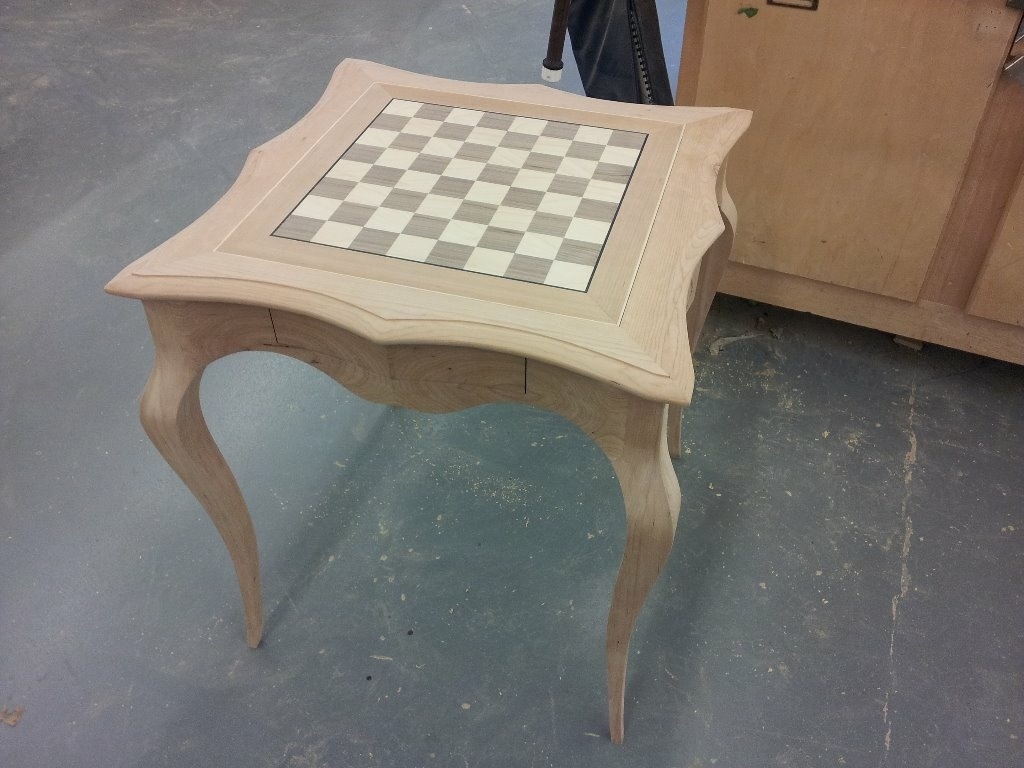

Exact, on vois nettement qu'il n'y a pas de collage sur la première photo avant calibrage , mais la symétrie est presque parfaite sur la 3ème c'est impressionnant.
D'ailleurs la position du bois dans le tronc donne l'impression d'une surface creusée en 3D c'est encore plus beau.

herminator
( Modifié )

wahou...
La qualite de ton cerisier! Tres beau. Et puis les sesctions!!
Tu l'as fais a l'ecole celui la non? Ecole national du meuble??

Enfin pour clarifier: le shaper c'est pas une commande nuerique des fois?

En tout cas c'est tres mignon, et bien fais.
Bravo.

FredLeboisbrun
( Modifié )

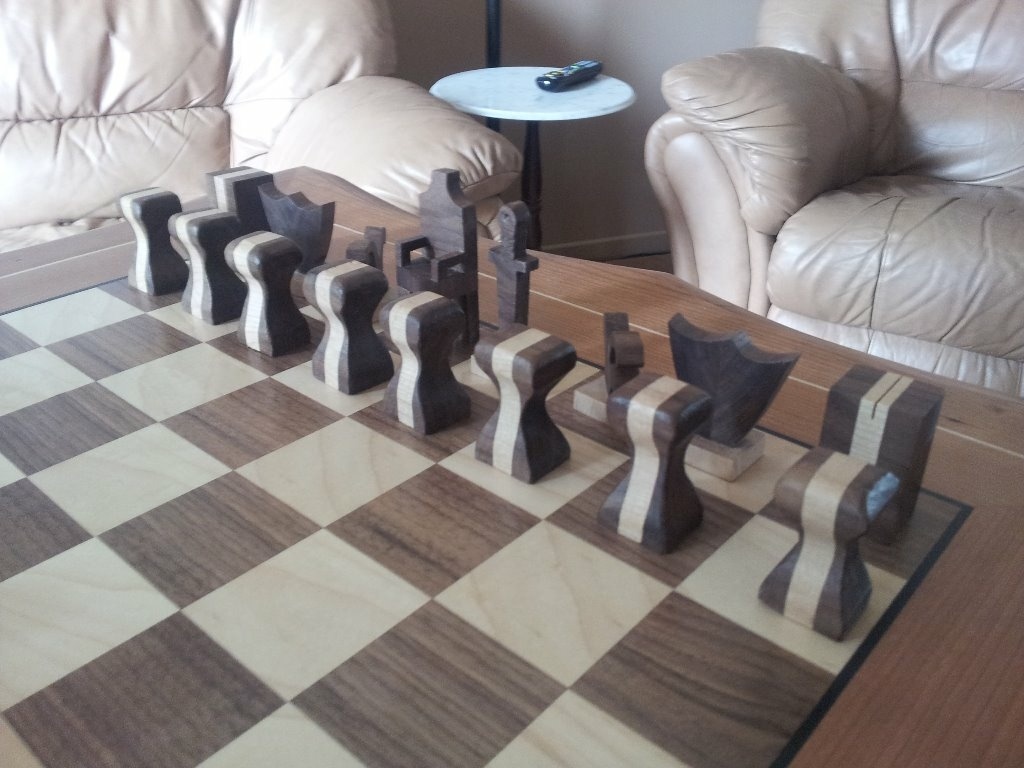

zeloko Pour le bouffe touts du shaper la hauteur maximal est 6 pouce et 12 pouce si on passe en 2 fois.Je n'ai pas penser prendre de photo de l'usinage DSl. Oui les piece d'echec sont faites par moi. Il me rester un peu de temp pour mon projet.

Toutenbois La symétrie est presque parfaite grace au gabarit.OUi c vrai que la traverse avec tirroir est un peu faible mais ce n'est pas une table pour faire des jeux d'alcool donc ce n'est pas si grave ;)

Herminator OUi c'est un projet d'école, Diplome D'étude Professionel (Quebec)
le shaper n'est pas numerique c'est ajustable a la main.

bernardrebout
( Modifié )

félicitations, joli projet .
J'aime les effets de symétrie obtenu par creusage , on pourrait presque croire à une effet de placage.
J'imagine que tu t'es bien amusé pour la découpe des pieds à la scie à ruban avec toutes les chutes!

niconathy
( Modifié )

Table magnifique. Les lignes sont poussées à l'extrême et du coup cela donne un aspect un peu moderne.
Pendant ma formation j'ai egalement fait des pieds galbés. Je me souviens qu'on avait fait les découpes à la scie à ruban en commençant par les intérieurs des pieds. Puis on a passé à la toupie. Ensuite on a découpé les extérieurs puis passage à la toupie. En dessinant l'intérieur, on a fait attention de garder la partie "mollet " à l'aplomb du haut du pied pour avoir 2 points d'appuis sur le gabari. Une calle en bou du pied permettait de réduire les vibrations.
Une bien belle table de jeu.
Les amboitures sont en massif?

FredLeboisbrun
( Modifié )

c'est vrai que c toute un travail :-P ca fait meme un peu peur a la defonceuse.J'ai vue la patte d'un ami exploser a cause du contre fil.

Toute est en massif (cerisier) mais le panneaux de l'echecquier est en mdf. J'avais un magnifique marqueterie de bateau de l'autre coter mais je l'ai mal coller donc j'ai laisser faire est jai mis un placaje de cerisier.

riton
( Modifié )

Magnifique ! Le choix des bois, les couleurs et les dessins sont superbes. Et les pièces d'échiquier !
Une référence de film me vient à l'esprit :
imgur.com/gallery/xFrJtHx

cotonou
( Modifié )

tres belle finition
