Matthieudesbois

Tréteaux de menuisier

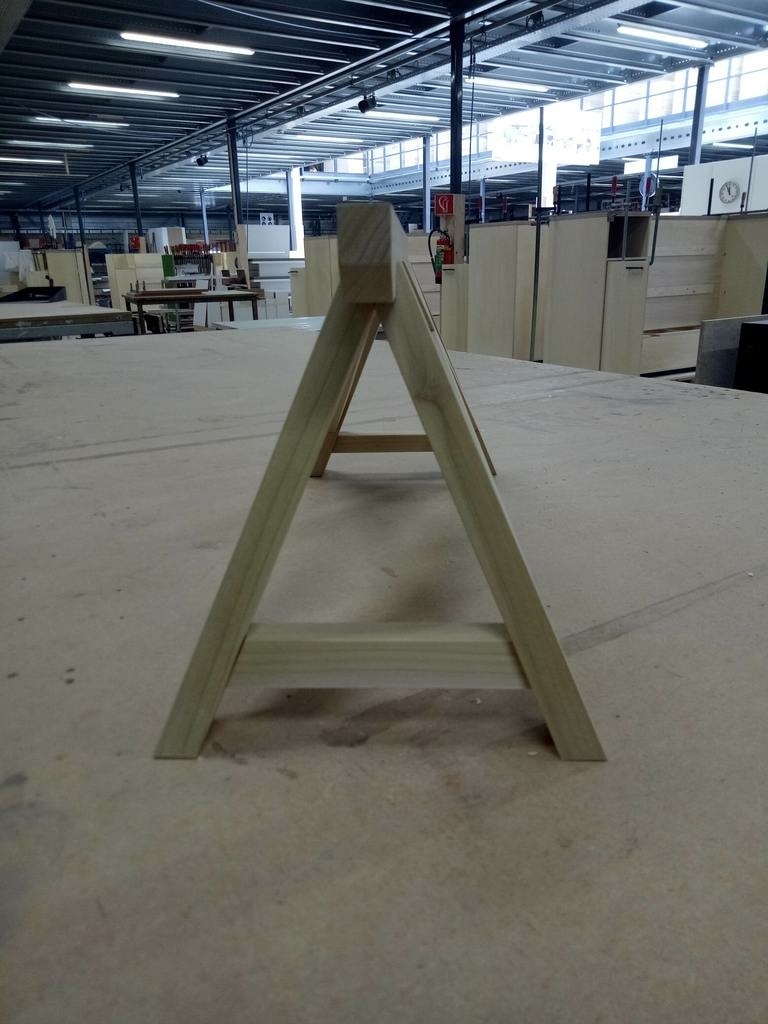

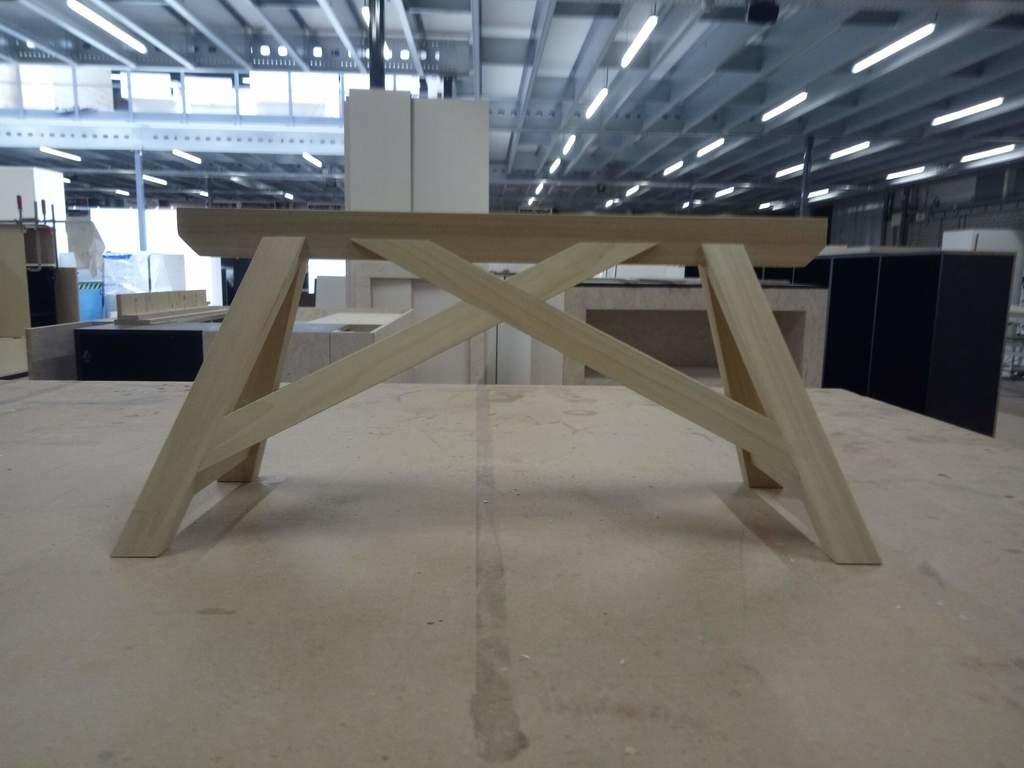

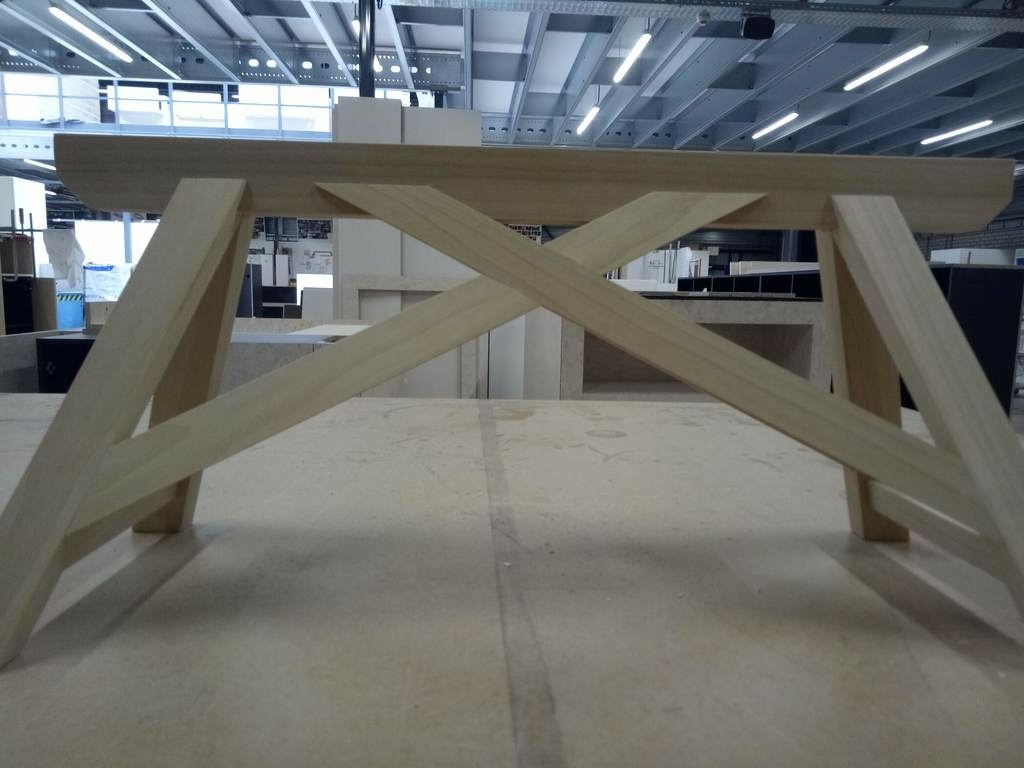

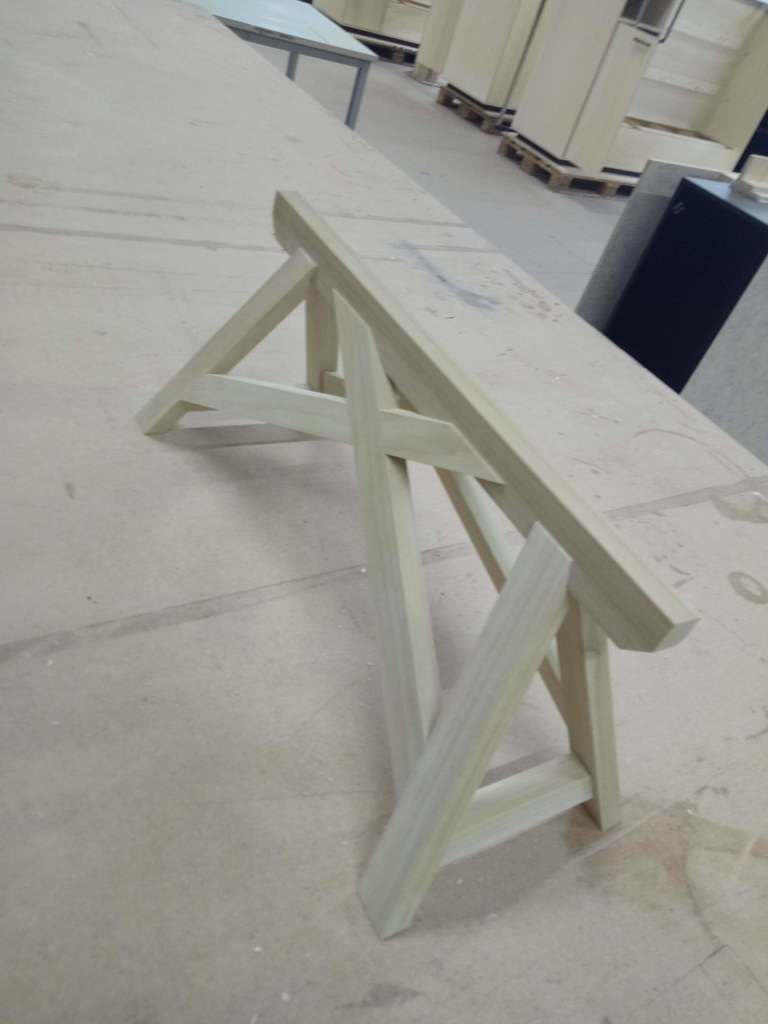

réalisation d'une maquette du tréteaux de menuisier échelle 1/2 en tulipier. J'ai tracé l'épure sur Autocad puis j'ai imprimer le développement des faces de chaque pièces afin de pouvoir les tracer. Les angles de corroyage ont été réalisé à l'aide de la degau-rabo. Tous les assemblages ont été réalisé à la main.

Mis à jour

Contenus associés


Discussions

Matthieudesbois a publié la création "Tréteaux de menuisier".il y a 3 mois
sylvainlefrancomtois


encore une belle pièce !!

Matthieudesbois


merci

Jean Galmot


Superbe!. J'aime bien le désafleur sur la croix de SA, et le haut des pieds, ça donne un côté design et structuré.

Oak

Très joli. La croix n'est elle pas un peu haute pour éviter le grand écart ?

Matthieudesbois


je ne sais pas, elle était a cette hauteur là sur le sujet que j'avais

Boris Beaulant


Beau travail !

Matthieudesbois


merci

Niouniou


J'aime beaucoup les tréteaux, celui-ci ne déroge pas ! Bravo.
Je ne connais pas bien le tulipier... Ça se trouve facilement, ça vient d'où ?( Chez nous les tulipes ne grossissent pas très vite !)
Et c'est cher ? Ça se travaille bien ?

Matthieudesbois


le tulipier d'amérique vient d'Amérique d'ou son nom 😁
en ce moment je suis au Pays-Bas pour mon année à l'étranger aves les compagnons, c'est le pays de la tulipe ici et je peux te dire qu'ils ont des grosses tulipes😆
pour le prix je ne peux pas te répondre, c'est des chutes que j'ai récupérer à l'entreprise.
c'est un bois qui ressemble au peuplier peut être un poil plus dense, c'est donc assez facile a travailler

Niouniou


Matthieudesbois t'avais écrit que tulipier (et pas d'Amérique! ;o) )
Mais merci pour ces éléments!

Matthieudesbois


c'est vrai, je n'avais pas fais attention ! c'est rectifier😉

Niouniou


Matthieudesbois bon, ça va, je t'en veux un peu moins!! ;o) Bonne continuation, je ne t'arriverai jamais à la cheville (c'est surtout pour ça que je suis jaloux!!)

marcopolo35


C'est une pièce superbe!

RIRI212


C'est plus un tréteau !...
C'est un ... meuble !...👌👍🤣

Boisbarbu


Trés jolie!
as-tu un plans? Une vue en plan et des sections?
Quelle hauteur fait la maquette 1/2?

Matthieudesbois


je viens de publier le plan dwg si tu veux y jeter un oeil,
la maquette fait 470 de long, 200 de large et 225 de haut

Jalma


Ils sont vraiment très beaux ces tréteaux !!

trente six seb


Les tréteaux sont souvent superbes, et celui ci ne déroge pas à la règle.
Suivre tes publications est un régal.

Une petite question pour vérifier si j'ai bien compris la notion d'angle de corroyage.
Dans le cas présent, ça ne concerne que les traverses de la croix de Saint André, non ?

Matthieudesbois


Cela concerne la croix de Saint André mais aussi les pieds

trente six seb


Merci de ta réponse. Je n'arrive pas à télécharger le plan.

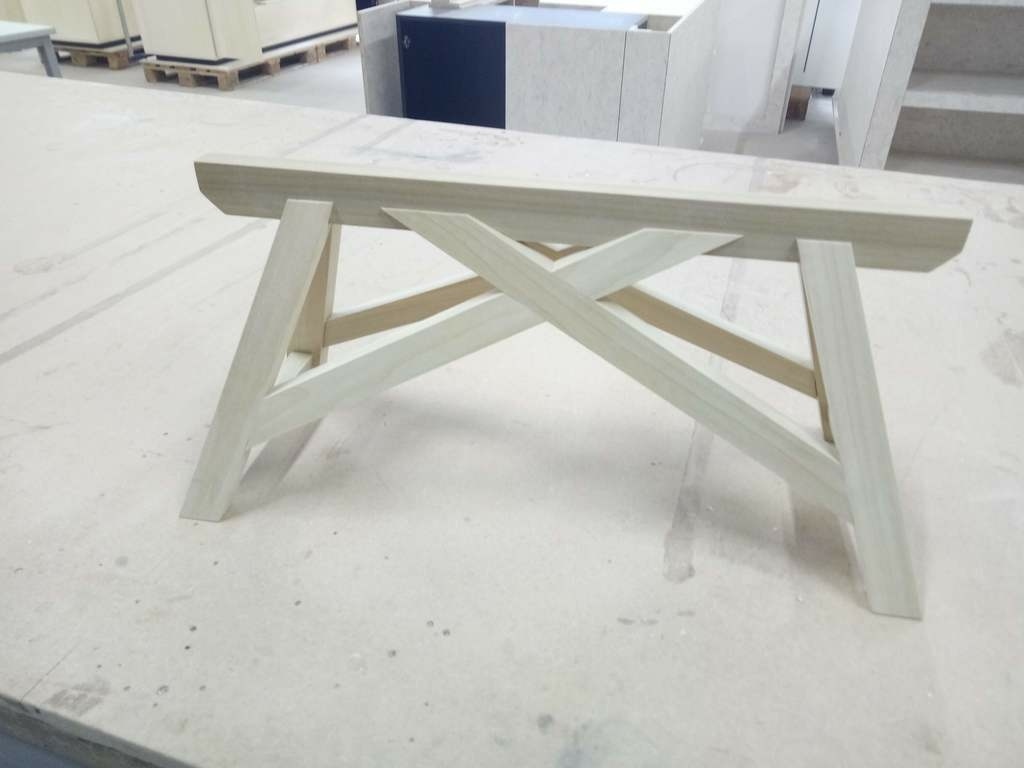

Sur la deuxième photo les pieds semblent pourtant bien d'équerre. Je veux dire par là que les faces extérieures des pieds semblent faire un angle droit et que les faces sur le même plan de 2 pieds contigus semblent sur le même plan. C'est là que je me trompe ?
La tranche des fûts des pieds a une forme de losange ?

Matthieudesbois


l'empreinte au sol des pieds est rectangulaire, mais si tu coupe fait une section du pied, il n'est pas à 90 degrés

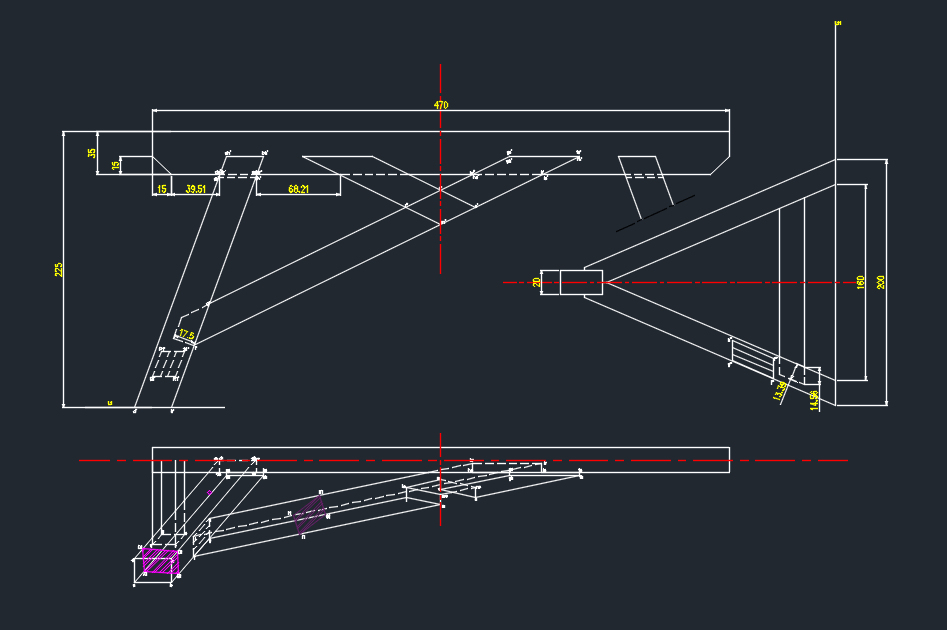

la section rose au niveau du pied sur l'image suivant correspond à la section du pied
l'angle de corroyage dans ce cas est de 7.75 degrés, ce n'est pas beaucoup et c'est vrai que c'est trompeur sur les photos

trente six seb


Ok merci des précisions. Bon j'ai du boulot pour bien comprendre ça... 😊

sylvainlefrancomtois


+1
