Kentaro

Climatiseur à billes


Eh oui, il s'agit en effet d'une machine qui rafraîchit l'âme...

J'avais fait il y a quelque temps une fontaine à billes:

https://www.lairdubois.fr/crea...

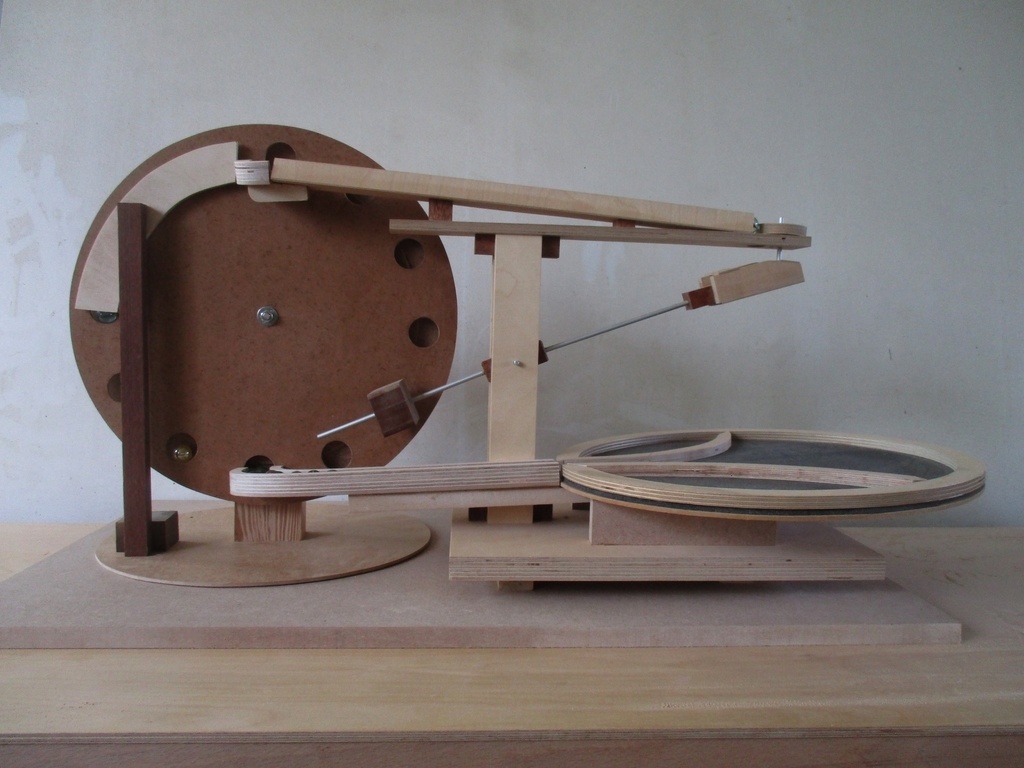

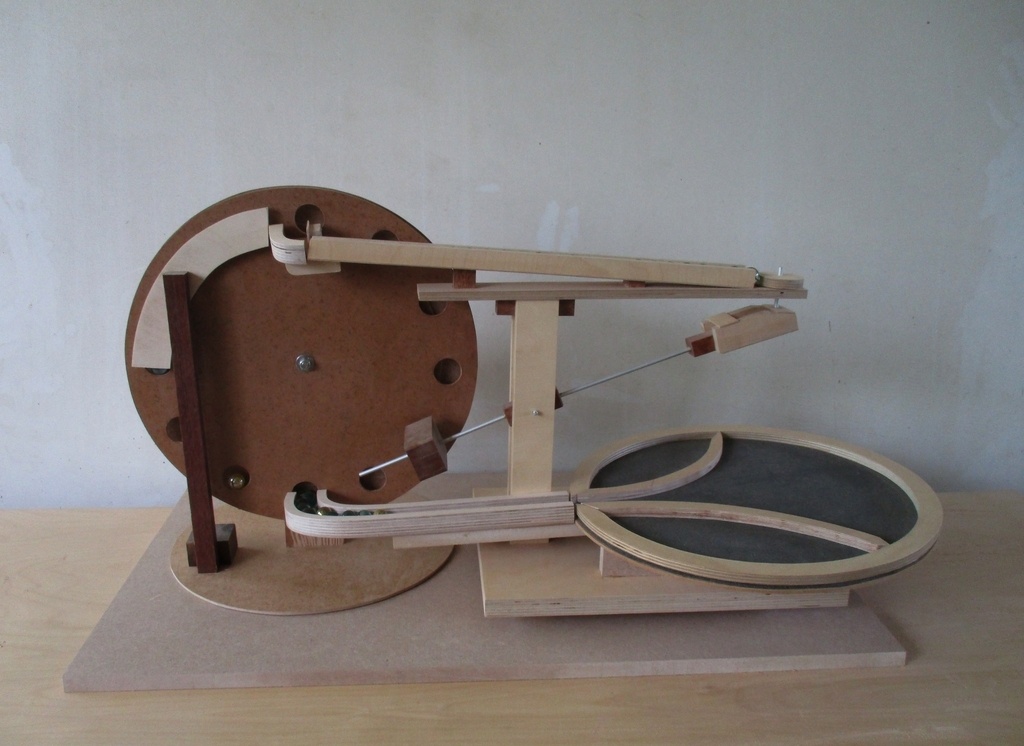

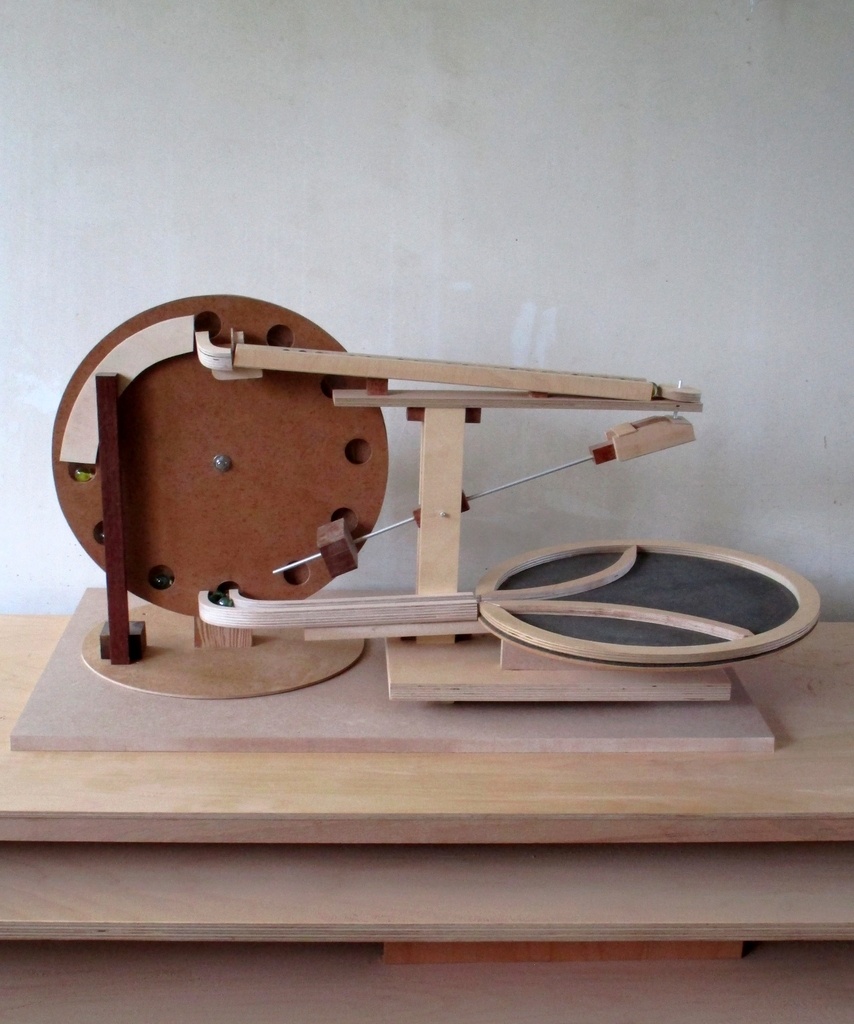

Mais l'inconvénient, c'est que quand il n'y avait plus de billes, cela s'arrêtait... Voici donc la machine modifiée avec un mécanisme de roue permettant la remontée des billes. Et cela ne s'arrête jamais, car quand on commence à tourner la manivelle, on ne peut plus s'arrêter...

C'est un peu fait à la va-vite, avec pas mal de mdf. J'en referai une avec du beau bois plus élaborée...

A noter qu'il a fallu pas mal de temps de réglages et de fignolages pour obtenir cette chose totalement inutile, mais qui a l'immense avantage de générer automatiquement un sourire chez la personne qui la voit fonctionner...

.....

Mis à jour

Discussions

Kentaro a publié la création "Climatiseur à billes".il y a 3 mois
Lucien le Forestier


bling bling bling bling...clouk !

Kentaro


;)

Santé !


Excellente ta roue. Fallait y penser.

Kentaro


Oh, je n'ai rien inventé, on trouve le principe sur le net.

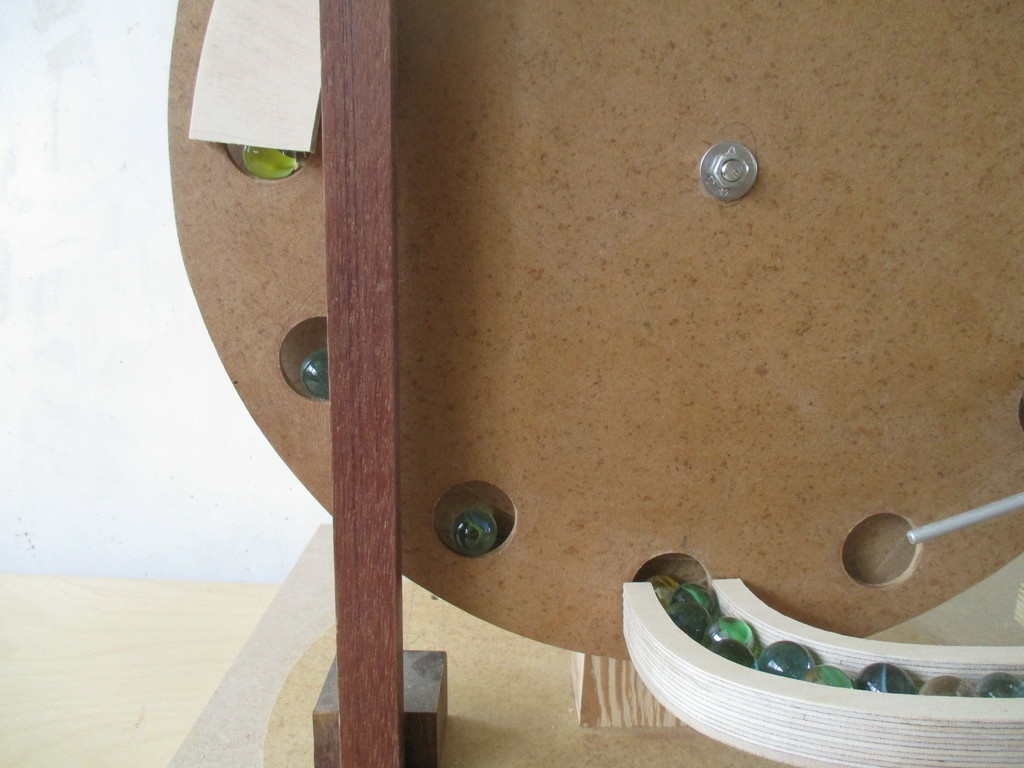

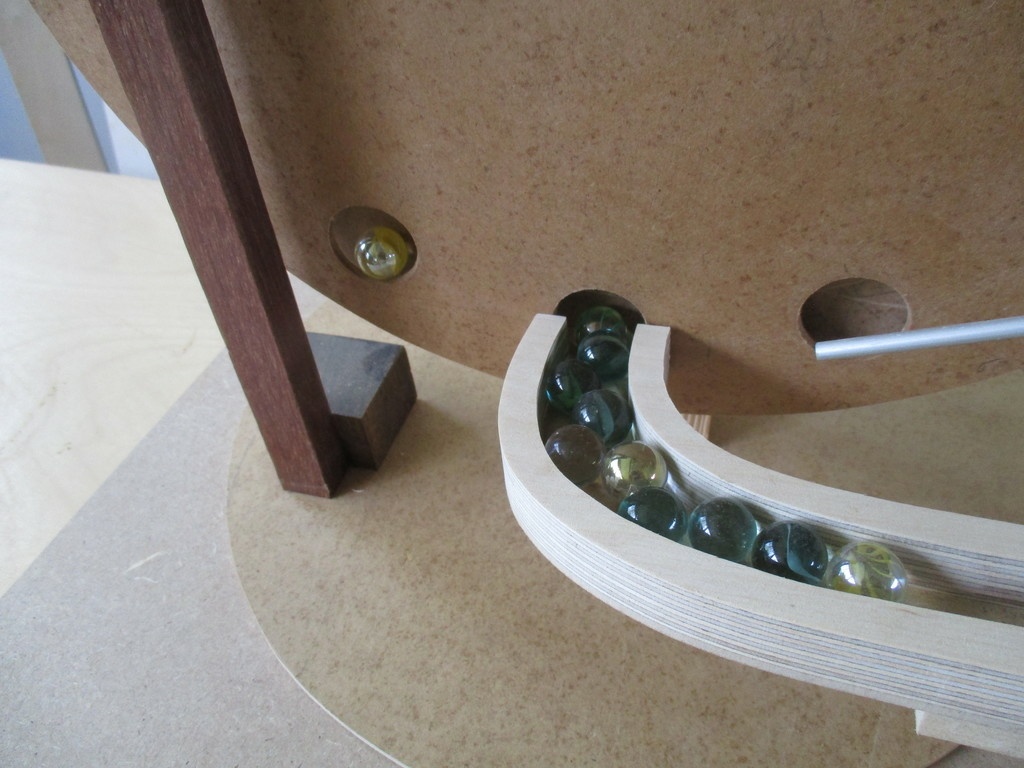

Mais la plupart du temps, il n'est pas expliqué comment les boules font pour ne pas tomber... En bas, pas compliqué, la boule est retenue par les deux parois, mais en haut, il faut qu'elle arrive en equilibre, sans tomber, puis tombe quand elle est en haut.

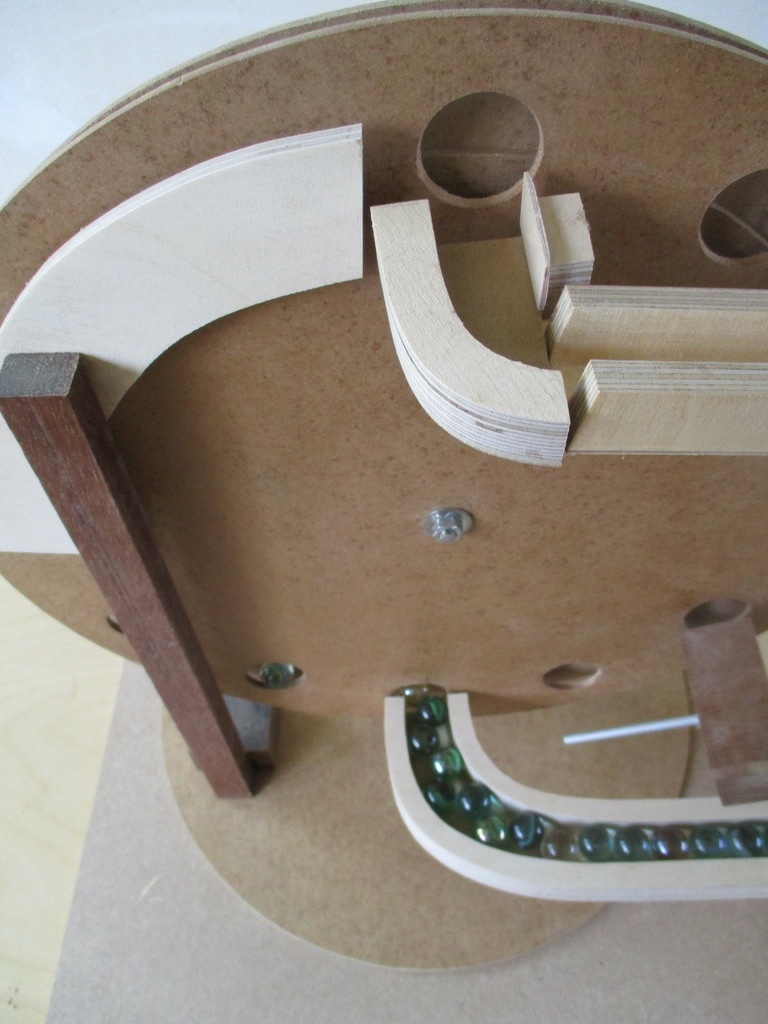

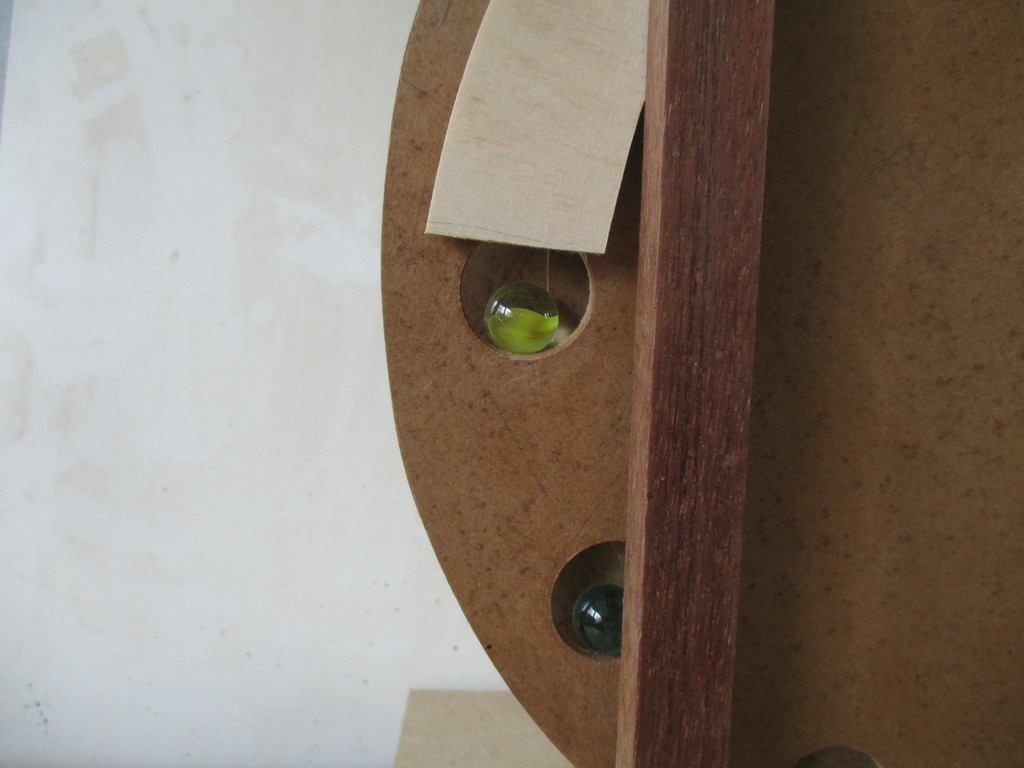

J'ai donc réfléchi à un mécanisme. En fait, il y a un disque à l'intérieur, qui pousse la boule vers l'extérieur, quand elle monte et change d'appuis. Il faut alors une paroi à l'extérieur (la quart de cercle), qui l'empêche de tomber, puis elle se libère quand le quart de cercle n'est plus la.

Boris Beaulant


Wintergatan, sort de ce corps ... A quand le système perpétuel qui évite de tourner la roue :P ?

Lucien le Forestier


Boris et kentaro regardez c'est juste ici

Kentaro


Boris Beaulant Je suis un tout petit petit bricolou à coté de Wintergatan... Mais un jour, quand je serai grand, et que j'aurai une cnc, peut-être... ;)

Quant au mouvement perpétuel, malheureusement, cela ne marche pas. Par contre, j'ai bien l'intention d'y rajouter un système d'entrainement similaire à une horloge ou un tourne broche : un poids et une ancre avec balancier pour le retenir et le faire descendre doucement et faire tourner la roue.

J'ai également un projet d'horloge à billes... Les billes remontent et leur nombre indique les heures et minutes...

Café Santé 32


En fait, tu es un grand malade 😂

Oak

C'est un peu dur ça, je vois que monsieur à publié une clim, je me dis chouette, un DIY qui va me rafraîchir.... que neni, ça rafraîchit l'âme et fait chauffer les lames. 😳

Du coup bravo mais fait trop chaud.

Kentaro


Désolé pour l'accroche trop vendeuse de rêves à quat'sous... mais je n'ai pas pu m'empêcher... ;)

Stef64


Mais dis donc Kentaro t es pas un peu grand pour encore jouer aux billes ?
Tu pourrais pas nous faire la meme avec les aperi cube ?
Sinon encore une belle realisation pleine d imagination bravo.

Kentaro


En fait, j'ai trouvé sur une brocante une grande boite pleine de billes...et même de grosses agates. Quand j'étais gamin, cela aurait été la fortune...

Stef64


Ça rappel des souvenirs c est sur.

Oak

Quand j'ai commencé à 6 ans, ma grand-mère m'avait offert cinq billes en terre cuite. Un an après j'en avais trois banane dont les zips craquaient, et sans en acheter une, une success bille story pour ainsi dire.

Kentaro


Oak Et maintenant, tu es milliardaire ?

Oak

Maintenant je suis riche de mes mains, mais pas de mes poches 😜

Café Santé 32


Oak On l'appelait Kill Bille, mais ça n'a pas suffit. 😉

Oak
einnacl

Excellent, plus qu’à raccorder ça à un panneau solaire, un petit moteur et là, le roi des billes

Anthias

ça me fait penser aux maquettes des inventions de De Vinci. Bravo Kentaro!
Par contre je me suis aussi fait avoir comme Oak sur le titre accrocheur 😂

Kentaro


Encore une fois, désolé pour le titre... accrocheur mais pas trompeur... ;) ;) ;)

Anthias

Pas de soucis ça m'a fait rire. ; -)

JeffBurlu


Kentaro Accrocheur est un euphémisme. Racoleur oui !! 😜
Mais je ne sais pas pourquoi, on ne peut que te le pardonner !

gibetb


Mince alors, on accuse d'habitude des youtubers de faire du "putaclic", mais je pensais pas en trouver sur L'Air du Bois 😂
Plus sérieusement, super réalisation. Faut une belle dose d'imagination pour mettre au point ce genre de chose. C'est vrai que faite dans du beau bois, ce serait parfait.

Kentaro


Allons, allons, mon titre n'a rien de racoleur... et puis, quand même, quand on y songe... il s'agit du seul et unique climatiseur au monde qui rafraîchit l'âme. C'est quand même pas rien... C'est digne d'un premier prix au concours Lepine! ;)

gibetb


C'est pas faux, comme dirait l'autre :D

einnacl

L’avantage avec toi Kentaro tu ne manques pas d’humilité 😉

paulusjeanlouis


SUPER

Jthomas69

Et avec des billes de glace, l'effet serait encore plus rafraîchissant :)

Jalma


Saperlipopette ! ça me laisse sans voix😀tu es à deus doigts de créer un mouvement perpétuel !

Kentaro


Oui, presque... ;)

ckarriere


Et encore un qui est accroché au "climatiseur"! Pour éviter un moteur, mets-y un poids avec un frein a vent, comme ceux d'horlogerie. ;)

Kentaro


C'est en effet la prochaine étape: un mécanisme comme pour un tourne broche ou une horloge (ancre et échappement).
