BIBI

Queue d'aronde en 50 secondes chrono

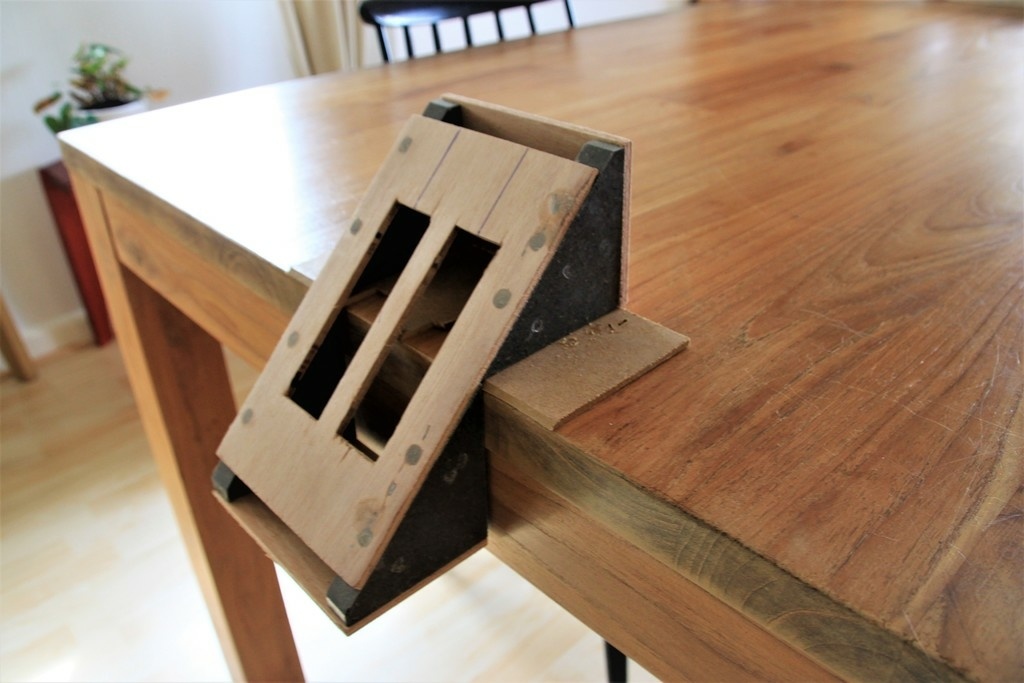

prototype pour queue d'aronde en 50 secondes chrono
bague à copier de 30 mm et fraise à queue d'aronde

Mis à jour

Discussions

BIBI a publié la création "Queue d'aronde en 50 secondes chrono".
il y a 6 mois
niconathy

Une vidéo vite , avant que les 50 secondes s'écoulent!!!

Kentaro

Excellent! ;)

Boris Beaulant

Ho, mais c'est "pas con" ça :P !

DewhitYoussef

Non mais dites donc !! J’ai le même mais sur une voie pour renforcer mes collages d’onglets👍👍
Le seul truc qui m’agace, c’est qu’il faudrait pouvoir intercaler un martyr pour ne pas avoir d’arrachement.

mes pins noirs tout blancs
( Modifié )

Génial le résultat mais faudrait un plan, un pas à pas ou une vidéo !

Kentaro

Mais non, c'est un casse-tête... il faut trouver soi-même la solution! ;)

niconathy

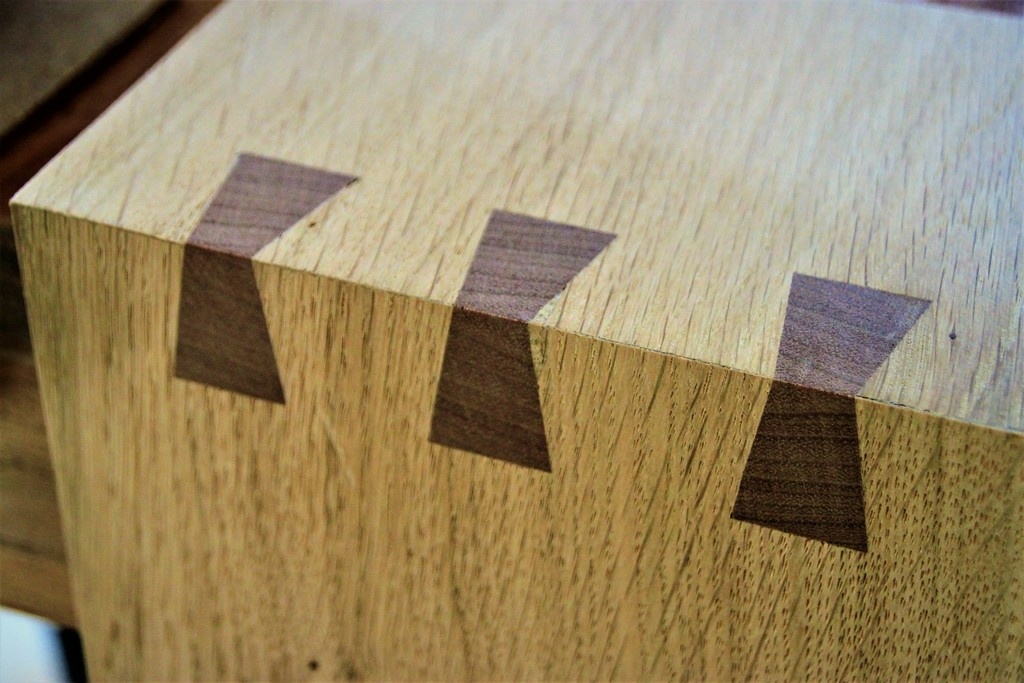

Assemblage à coupe d’onglet. Positionnement du gabarit, on passe la déf. On fabrique une baguette à section trapézoïdale qui glisse dans la « rainure ». Petit coup de scie à araser. Ponçage.

geraud

bonjour nico vraiment ingénieux, un pas à pas serait vraiment le bienvenue si tu as le temps ;)

HZP

Bonjour à tous
Comme tout le monde, une vidéo comme explication.
Cordialement
HZP

Bricolo36
( Modifié )

Bonjour c'est astucieux en effet mais le plus délicat est la réalisation des inserts
Bravo

BIBI

bonjour , les inserts sont réalisées a scie sous table avec un angle de 76° ( trapèze)
Rien de compliqué !

bernardrebout

Salut Bibi, est ce qu'avec 9 sec de plus chrono , tu pourrais nous mettre les queues d'aronde en "EXO" dans le sens du fil....je sais je suis un peu maniaque!
Bon système!

J62

m
Malin malin!

Termite

Oui, s'il te plait une vidéo, ou des photos montrant comment cela fonctionne

Jalma
( Modifié )

Tu n'en a pas assez dit !
le système est génial mais il y a deux trois qui me turlupine !!
comment fait tu les mâles et comment tu tient les deux pièces en même temps ?

Niouniou

Désolé pour la démystification, mais ce n'est pas super sorcier, c'est juste un plan incliné à 45° sur lequel glisse la défonceuse.
Cette défonceuse, équipée d'une fraise à queue d'aronde, fait une rainure en forme de queue d'aronde...
Ensuite, il faut une pièce de bois pour boucher cette rainure, donc une section trapézoïdale de la forme de la rainure de la queue d'aronde.
TOUT CECI N’ENLÈVE RIEN AU VISUEL PLUTÔT SYMPATHIQUE et à la réalisation de ce traineau à 45°

riquet18x4

Bravo, pas bête du tout et le résultat est très chouette.
Simple mais il fallait y penser.

Tintin45

Pas bête une vidéo c est mieux.

Mike0411
( Modifié )

Euuuh c'est un gabarit intéressant mais je suis le seul a ne pas voir d'assemblage à queue d'arronde ?🤔

Kentaro

Ce n'est pas un assemblage à queue d'aronde. C'est un assemblage à coupe d'onglet, avec des clés en forme de "queue d'aronde" pour rigidifier.

Termite

Nous sommes bien d'accords......

FDM

On n'a pas 100% de la fonction queue d'aronde mais on a le visuel
Tout ceci est loin d'être idiot ! Bravo !

Lameduck

BIBI C'est top pour faire les parties femelles mais les clefs de verrouillages, tu les usines comment?

J62

Astucieux !

Sébastien Guillot

J'ai mis un peu de temps à comprendre, parce que le gabarit est posé sur la table et pas la pièce. C'est une très bonne idée, j'aime beaucoup le résultat.

Sébastien Guillot
( Modifié )

Regarde, il utilise une variante de ta méthode :)
youtu.be/VK95bMqqD1Y

tbim

Ah ! Oui, je viens de piger comment ça fonctionne 🙄
Gé nial 👍
