Kentaro

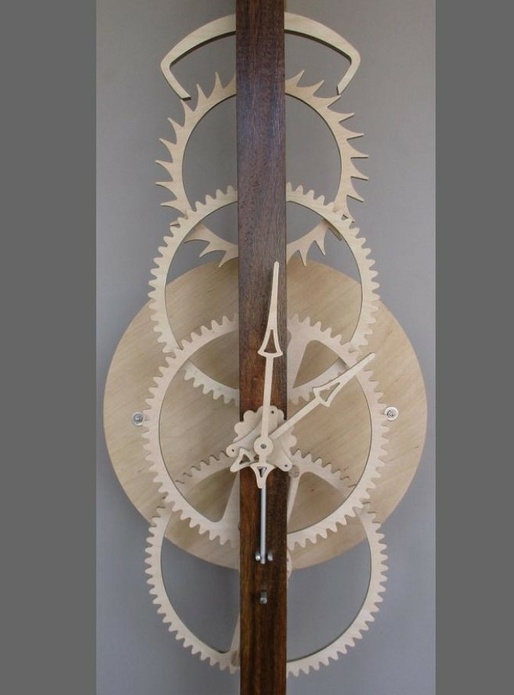

La machine qui dit oui, qui dit non...


"La pendule qui dit oui, qui dit non, qui dit, je vous attends"...

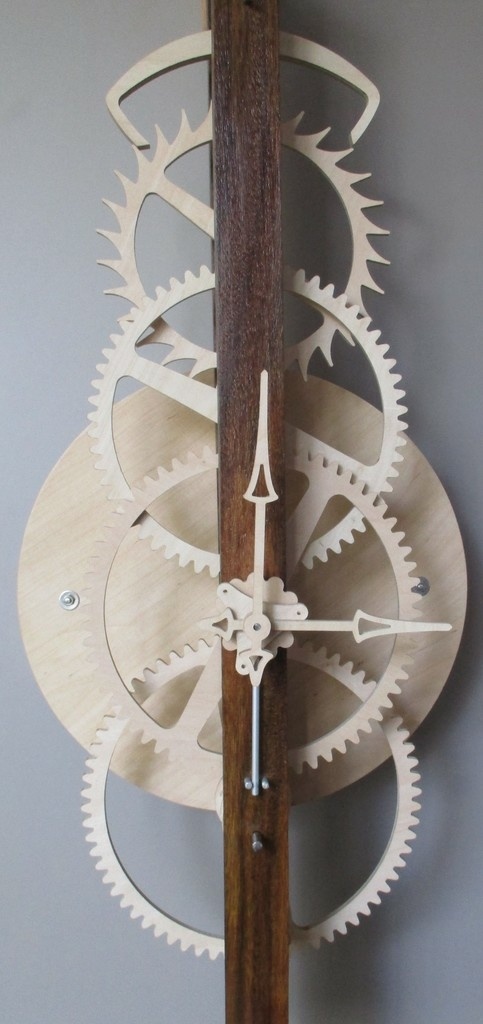

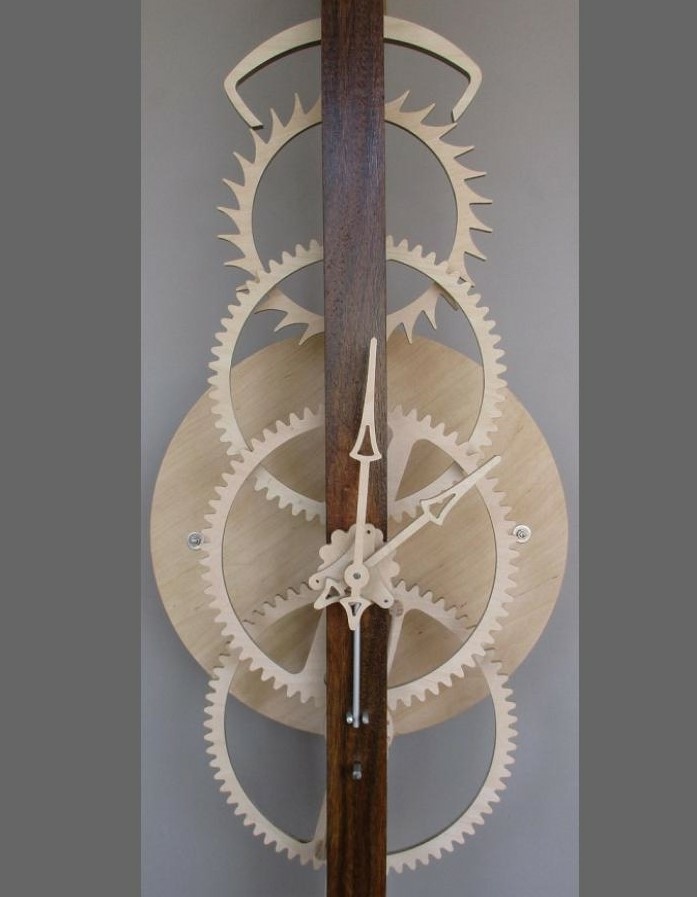

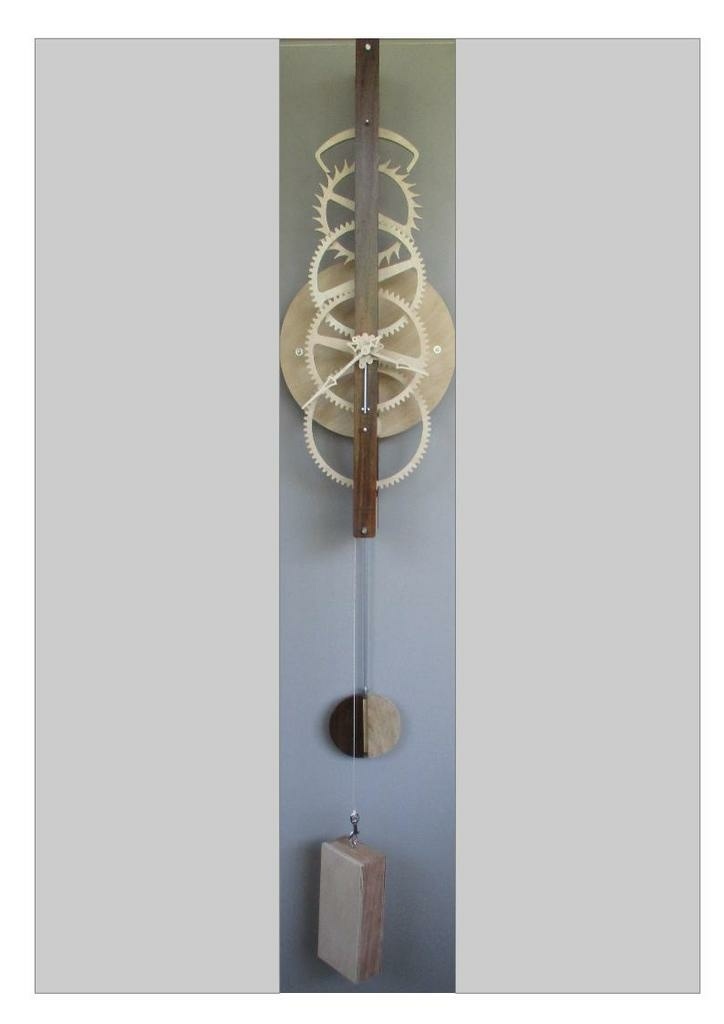

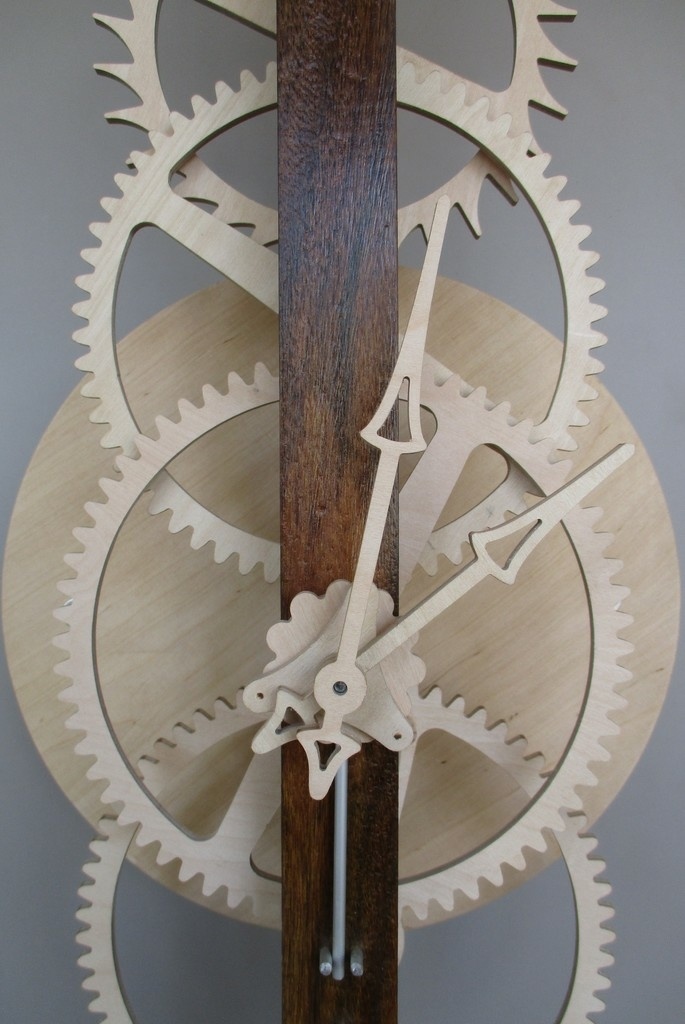

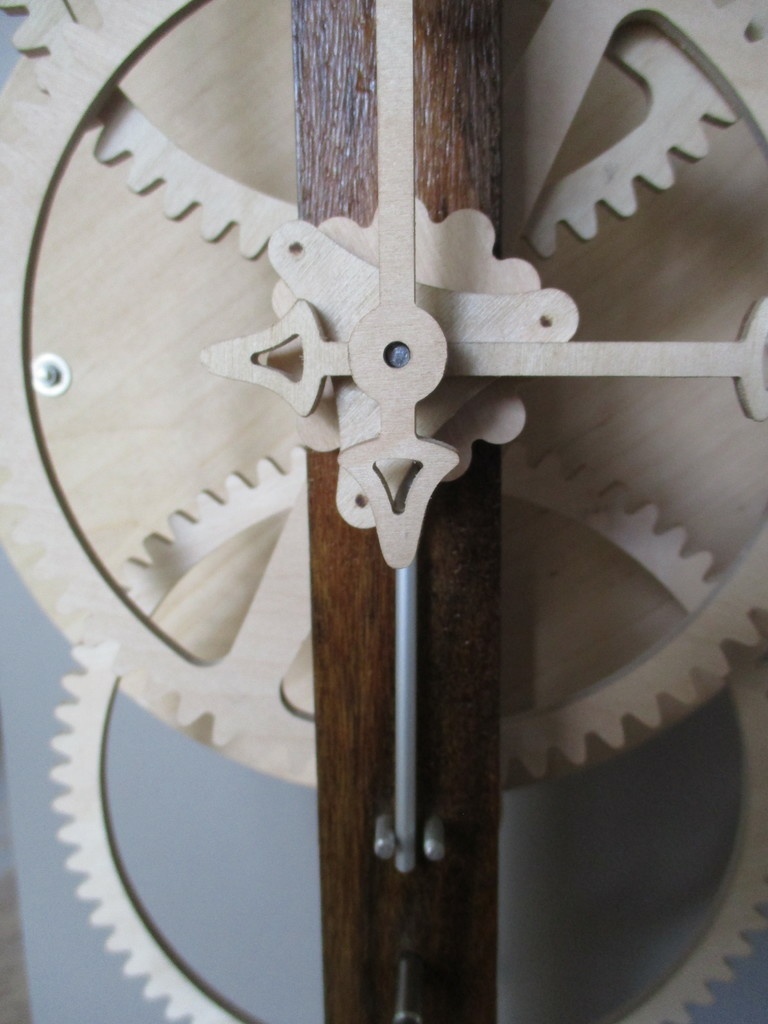

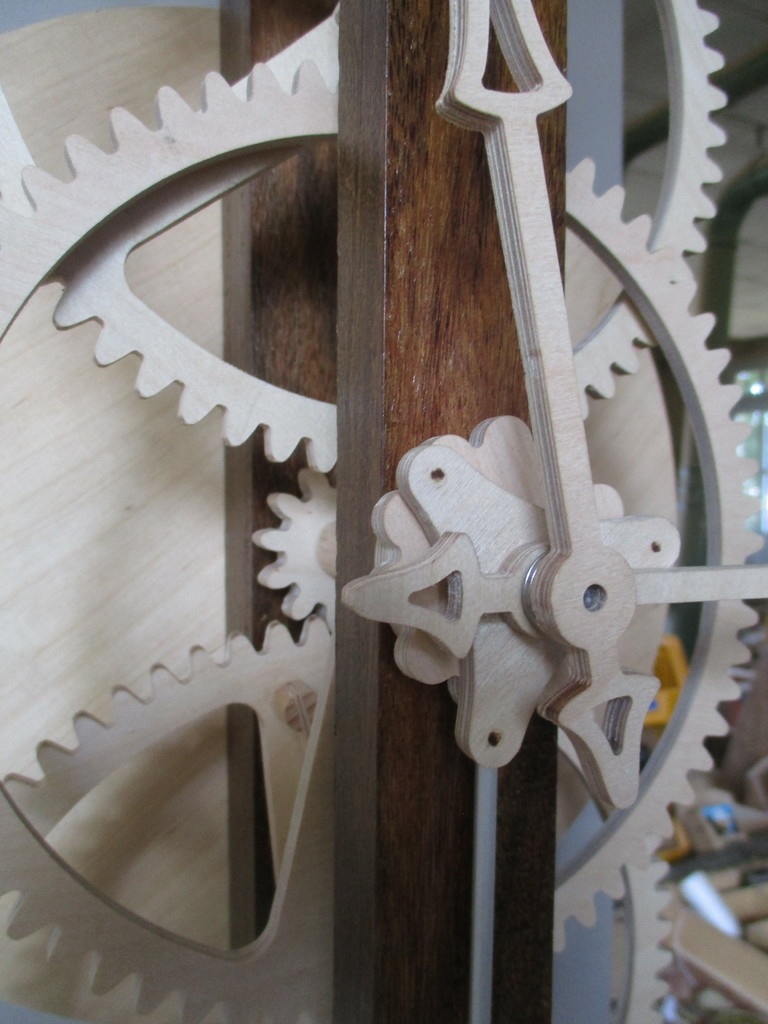

Horloge en bois construite à partir des plans de Woodentimes: woodentimes.com/

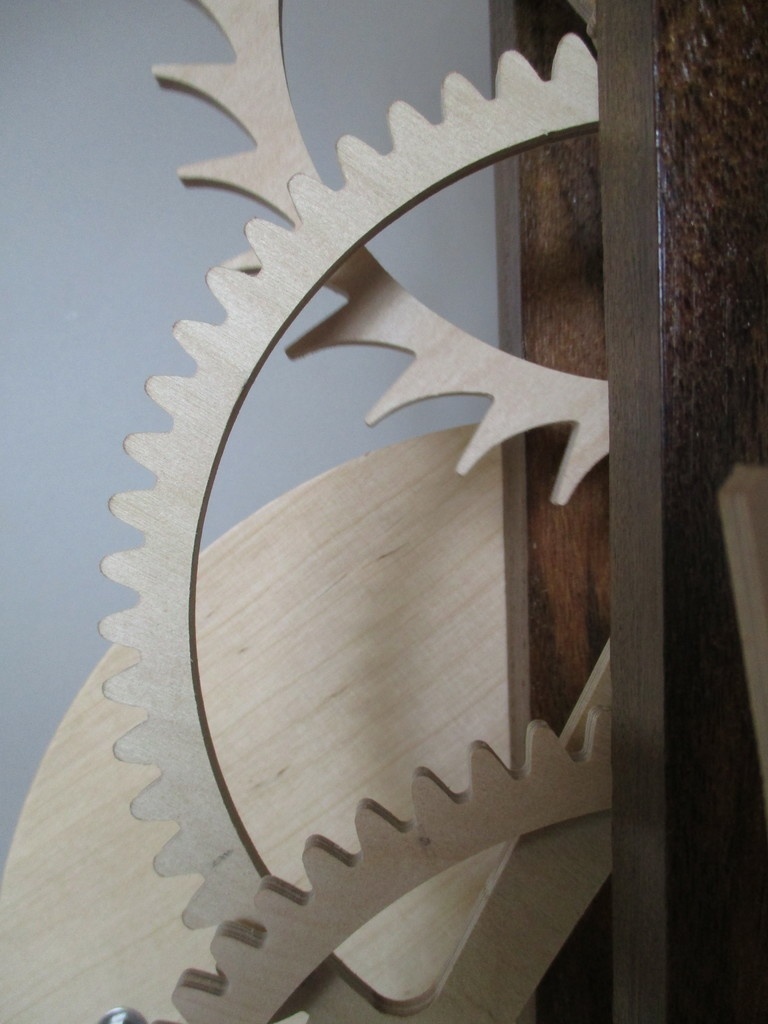

Les engrenages et roues ont été découpés à la cnc.

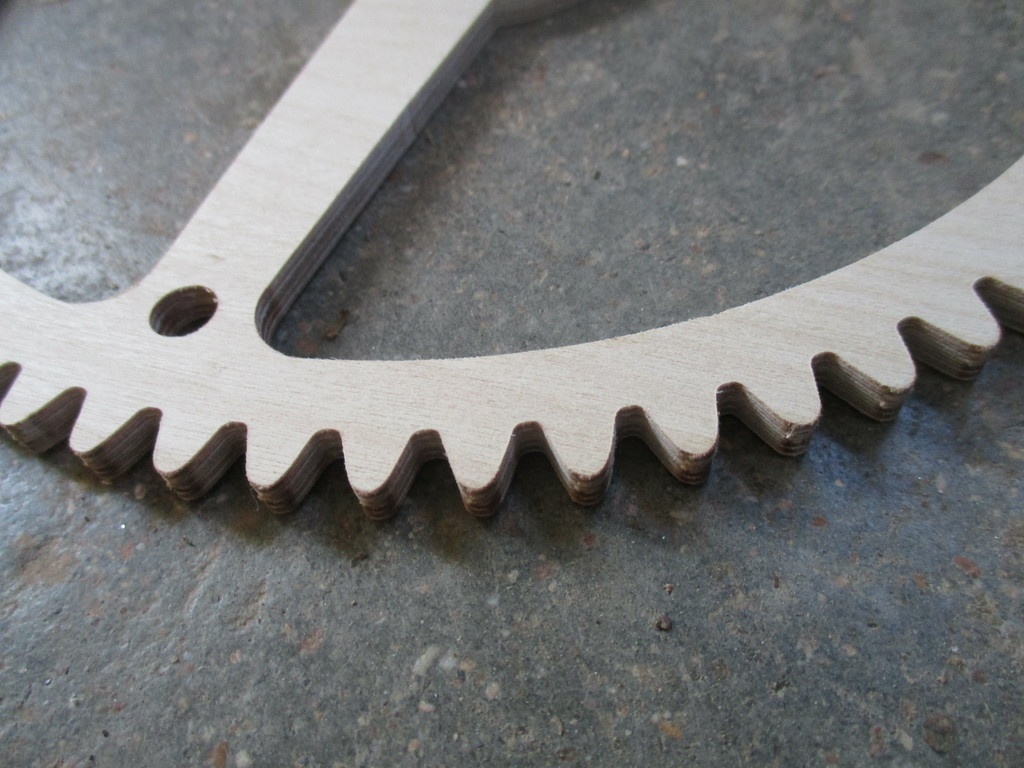

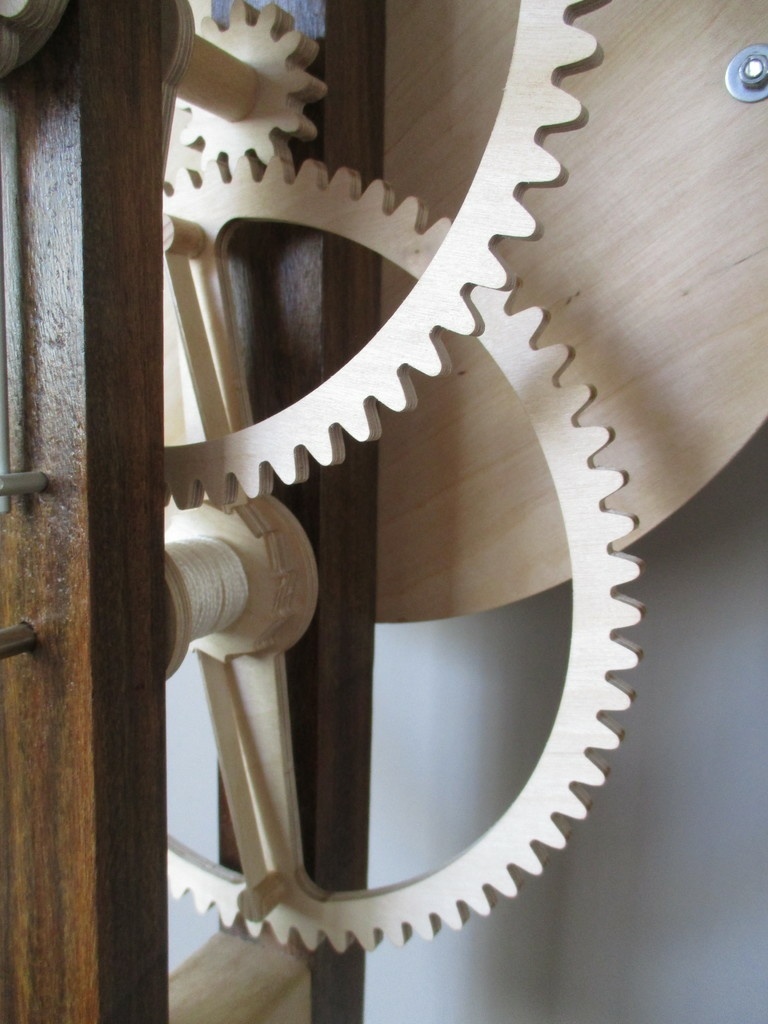

Les pièces sont en contreplaqué de bouleau aviation, aux plis très fins, et extrêmement rigide et dur. Les découpes sorties de la cnc sont parfaites, il suffit de poncer pour ébavurer.

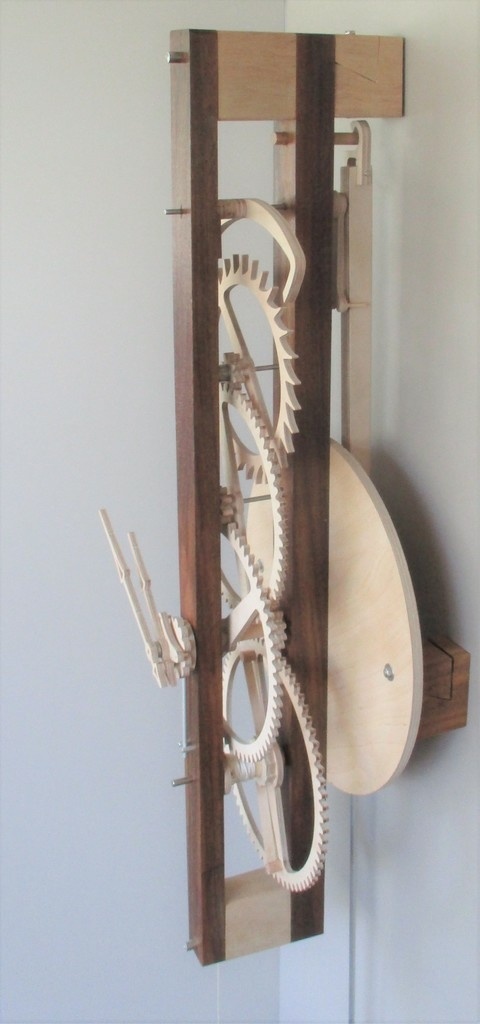

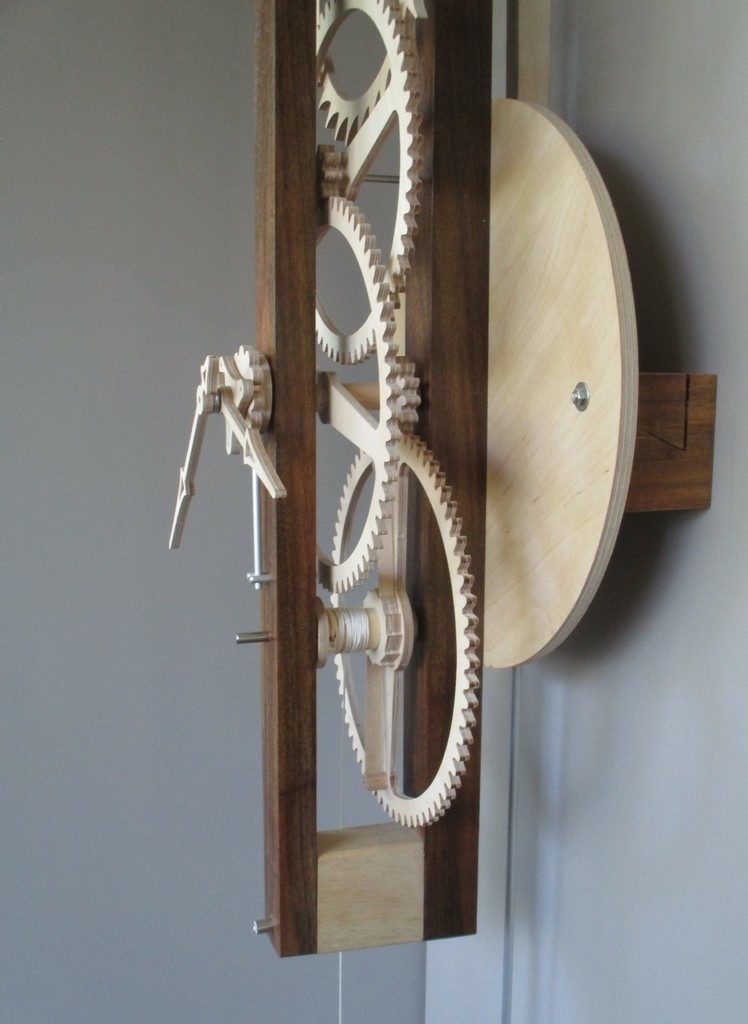

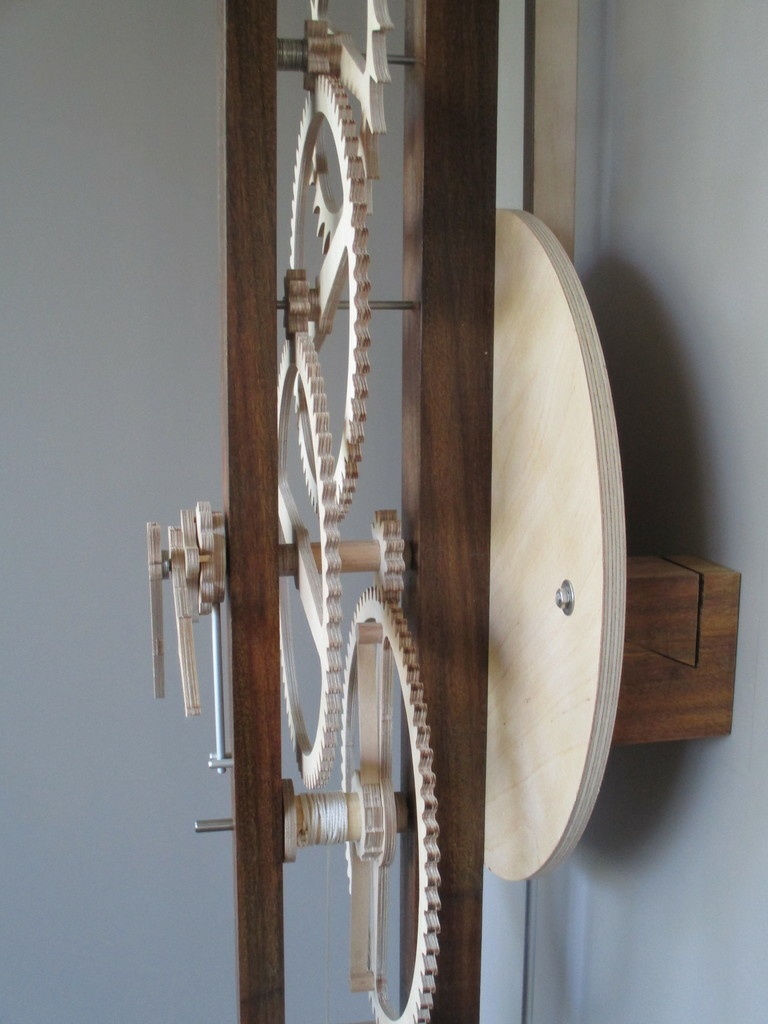

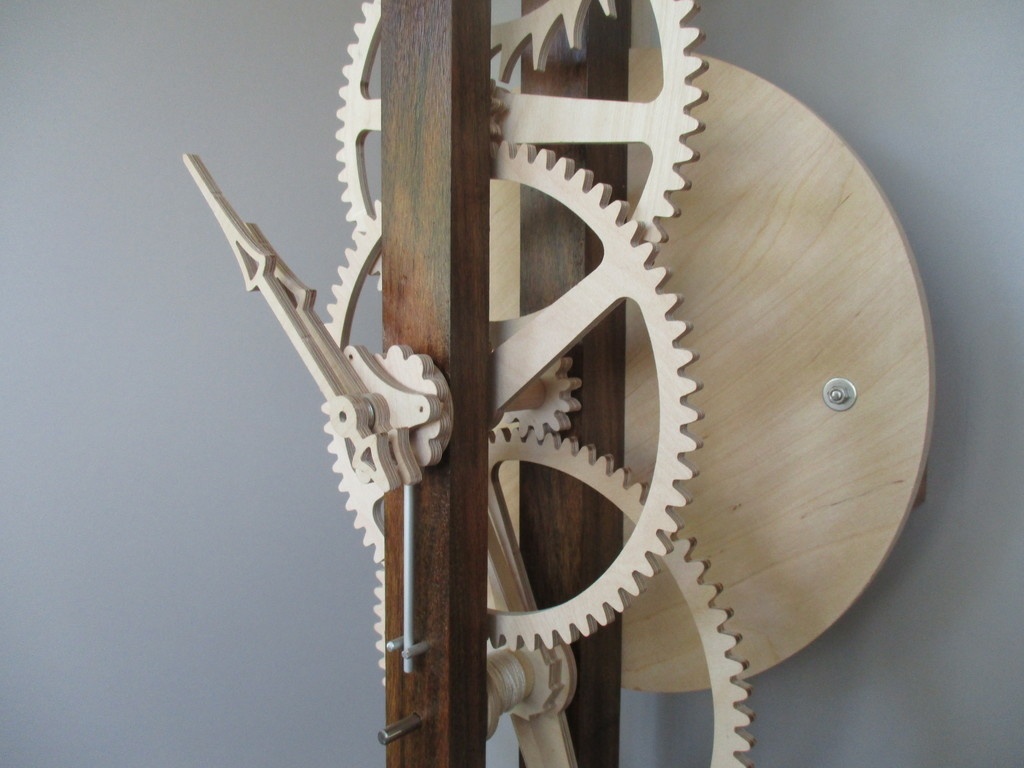

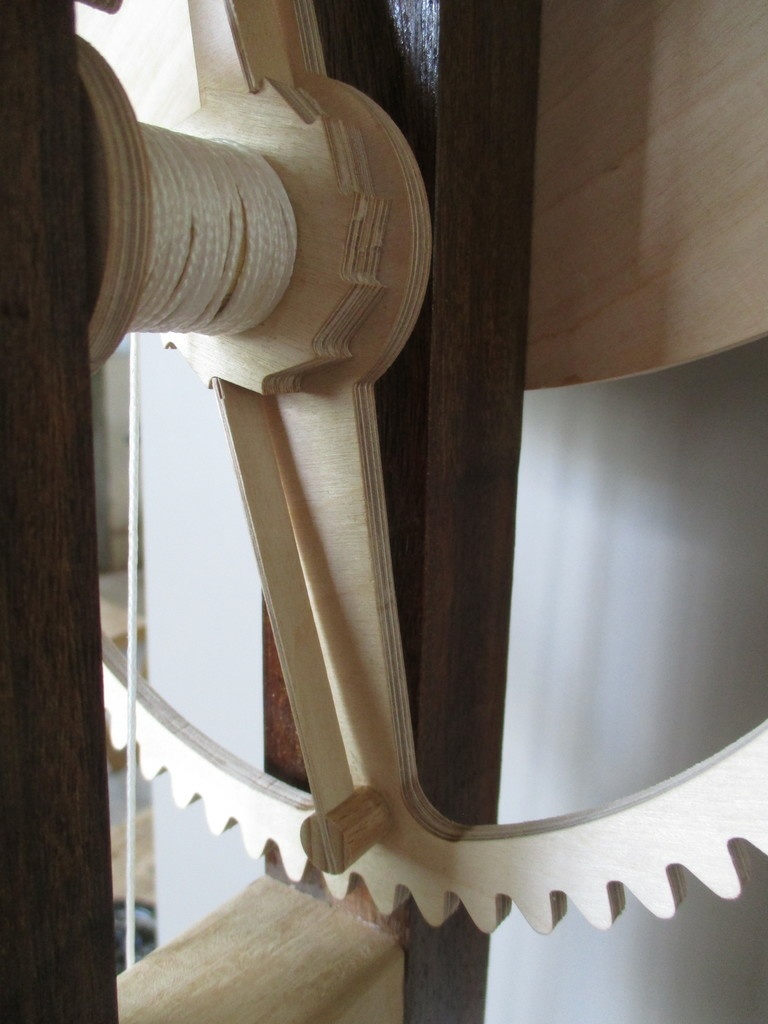

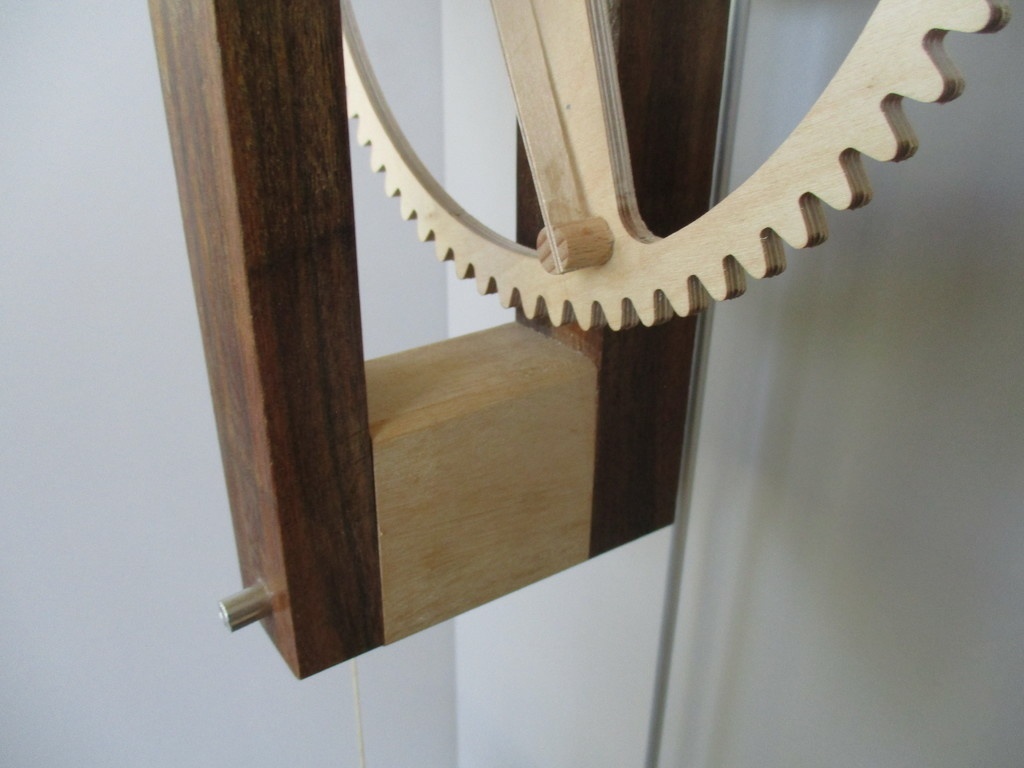

Le cadre doit être bien rigide, sans déformation, tout en supportant le poids de 4 kg pour l'entraînement, en porte à faux. Bien sur, tous les axes doivent être bien lisses, les trous sans aspérité, et au bon endroit...

Et même comme cela, il a fallu pas mal de temps pour tout régler, éliminer les points de friction, etc... Le plus frustrant, c'est quand la machine démarre, puis s'arrête au bout d'une demi-heure, on se sait pas pourquoi... Il faut tout décortiquer, voir ou cela peut frotter ou coincer...

Mais quand l'horloge commence à faire tic-tac, et qu'elle ne s'arrête pas, c'est magique. Et quand le lendemain matin, elle fait toujours tic-tac, c'est le nirvana...

Elle peut tourner pendant 3 jours avant d'être remontée.

Après quelques essais (en jouant sur la longueur du pendule), j'ai réussi à obtenir une précision de 35 secondes sur 24h. Il doit s'agir d'un coup de chance. J'avoue que j'ai été bluffé...

Pour ceusses et ceux qui voudraient se lancer, il y a pas mal de sites qui proposent des plans:

woodentimes.com/

lisaboyer.com/...laytonsite1.htm

woodenclocks.c.../allclocks.html

holzmechanik.de/en.html

......

......

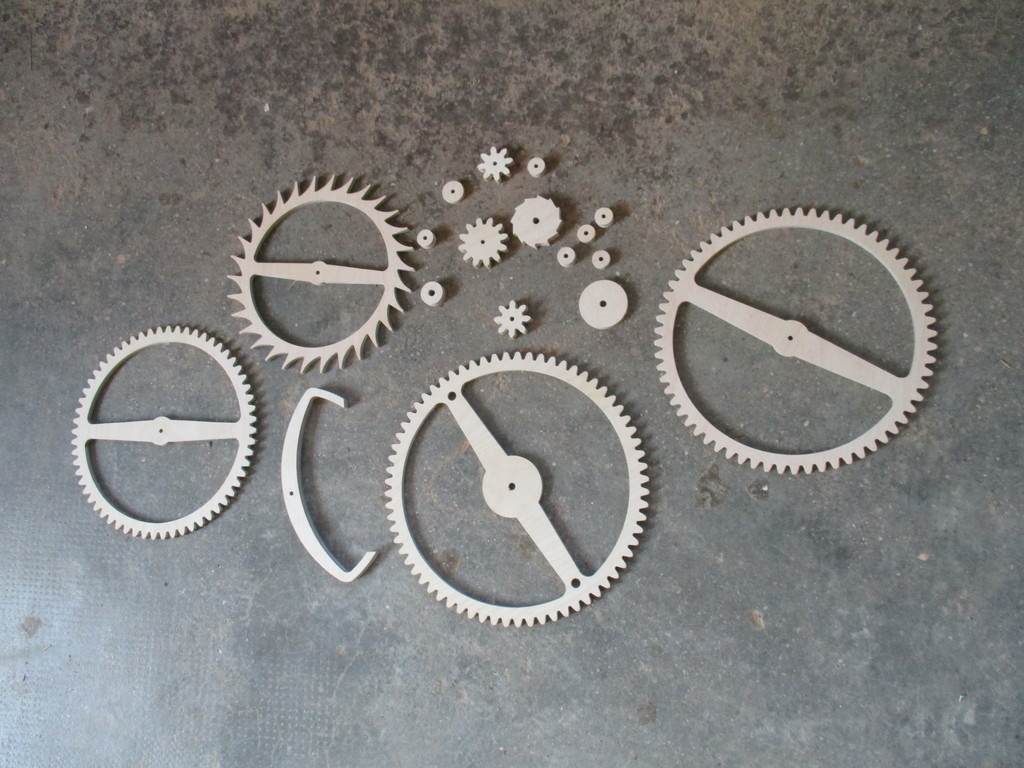

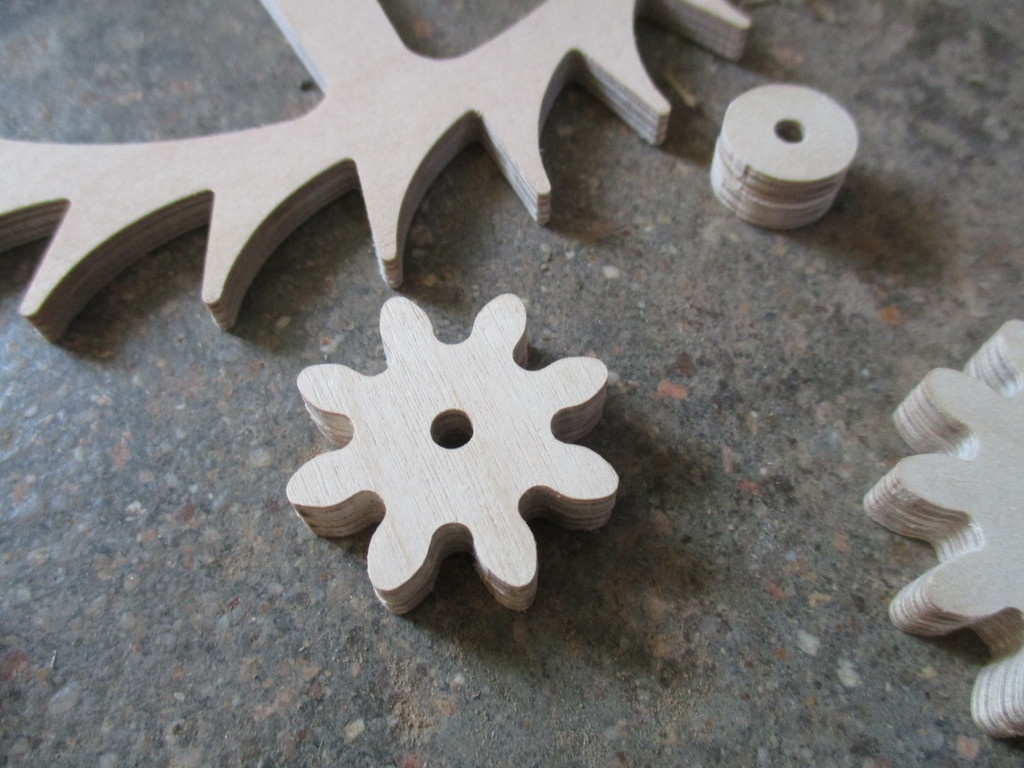

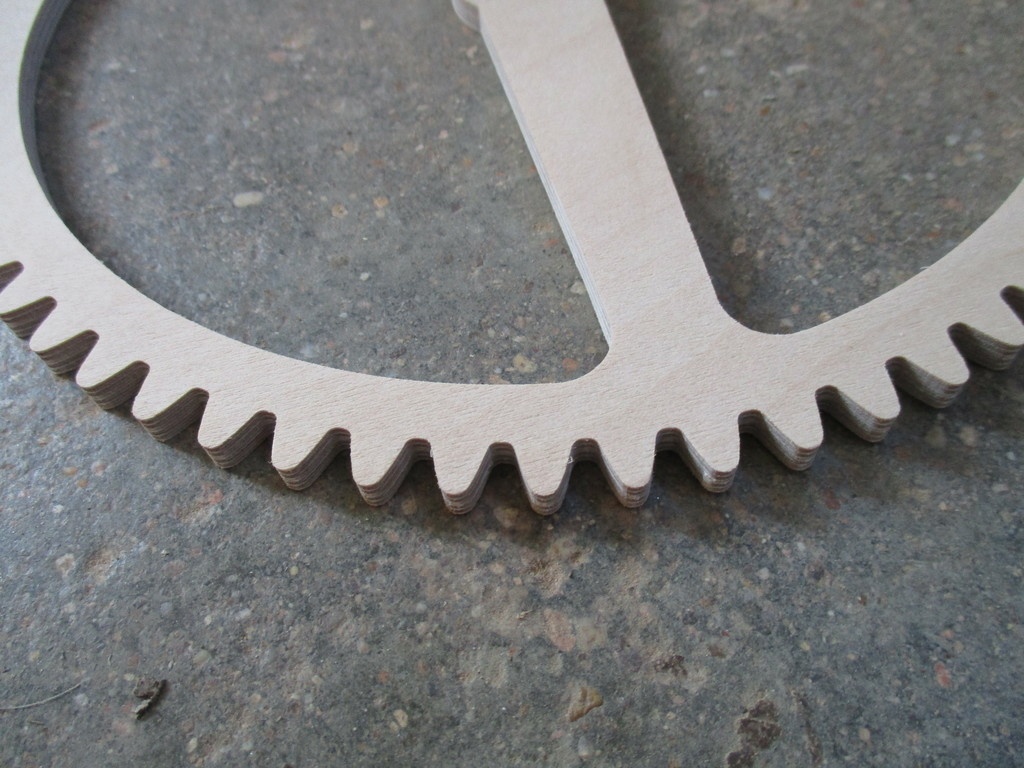

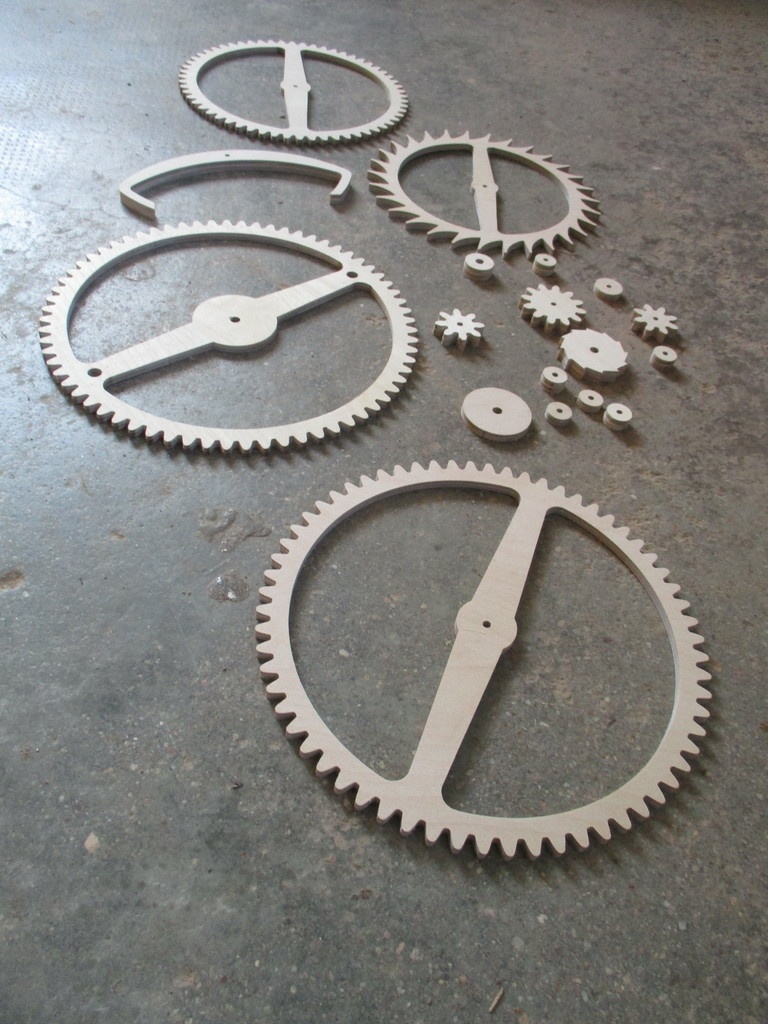

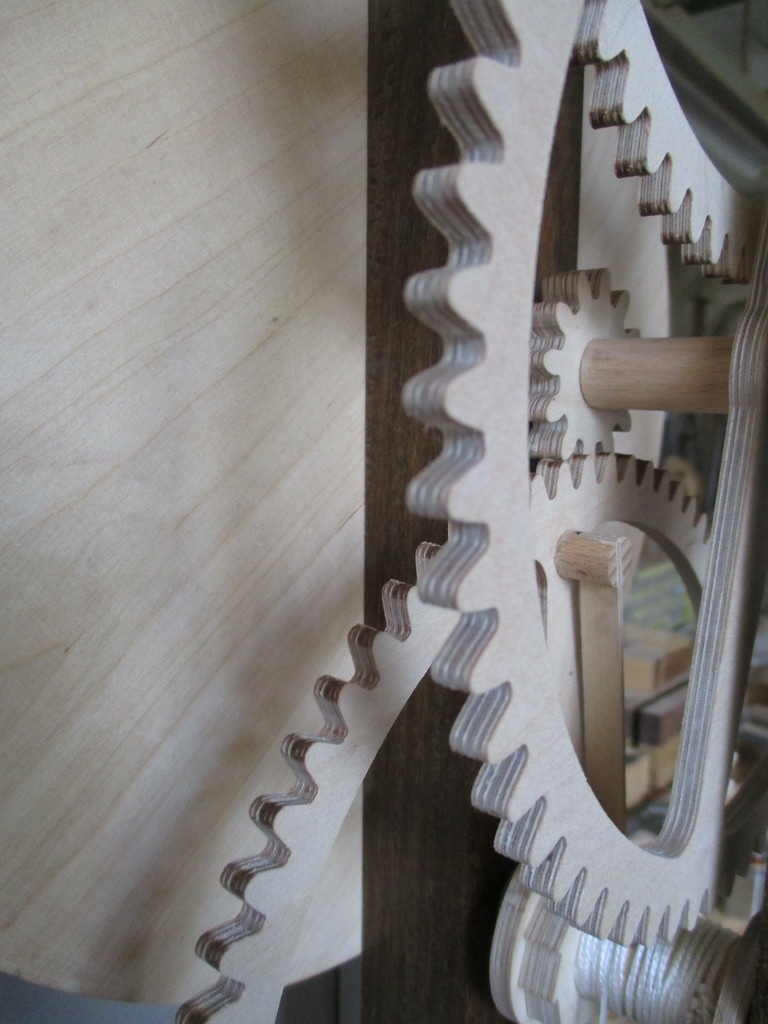

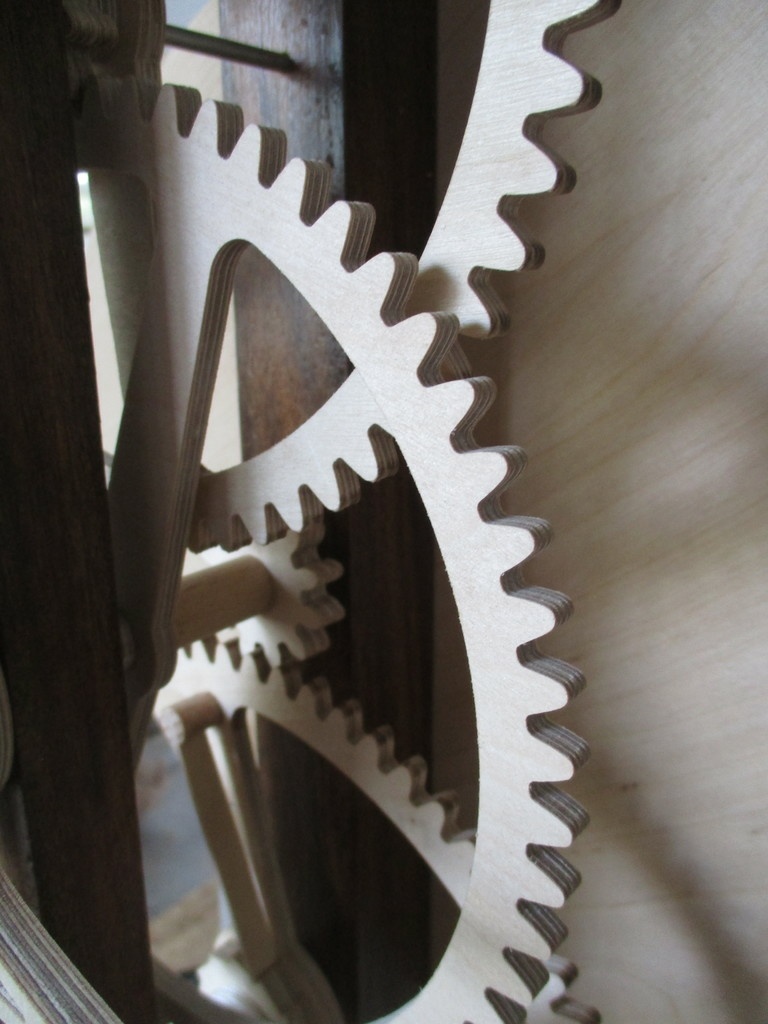

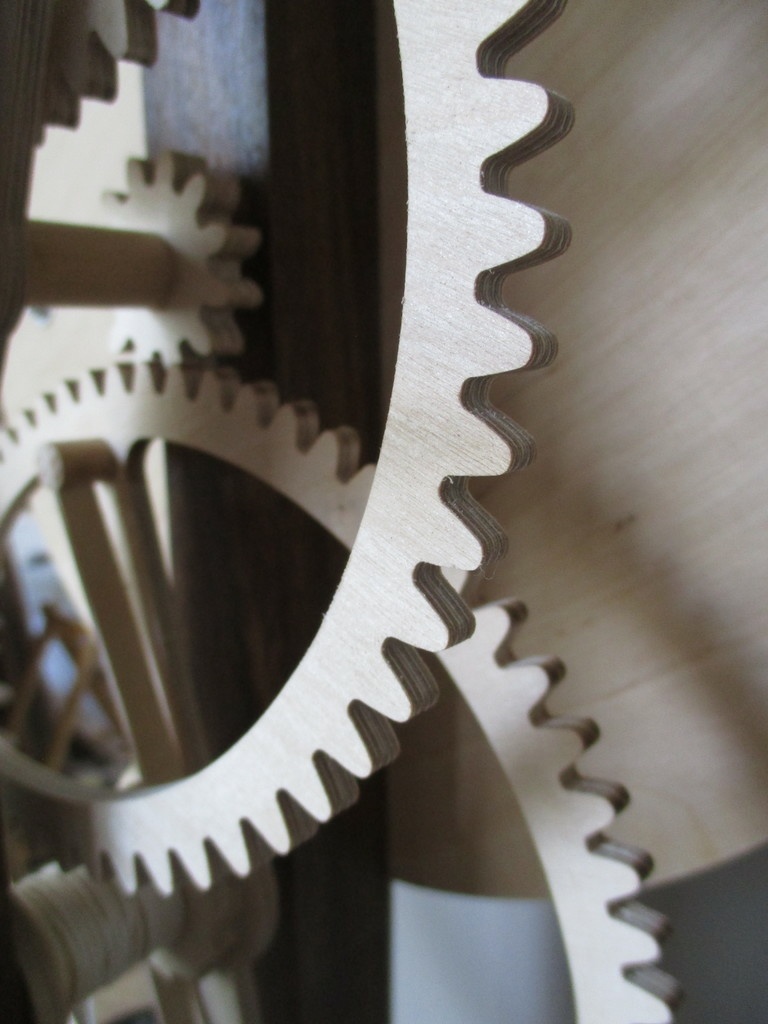

Les engrenages avant montage:

Mis à jour

Discussions

Kentaro  a publié la création "La machine qui dit oui, qui dit non...".
il y a 1 an
Noe

impressionnant, joli travail.

Noobodyy
( Modifié )

Au vu de ce que tu écrit, j'imagine qu'il est alors très compliqué de réaliser cela à la main ?

Kentaro
( Modifié )

C'est possible de faire les roues à la main. J'avais fait quelques engrenages à la main:

Mais c'est un peu long.

Finalement, j'aime bien mélanger les choses, le high tec pour faire des choses simples...

cereus45
( Modifié )

Excellent ! Bravo pour la précision
J'ai une "commande" pour un tel projet ne possédant pas de cnc je suis en réflexion pour l'usinage des pignons. Mais le manque de temps me fera sans doute opter pour un kit.

Kentaro

Merci. Oui, finalement, le prédécoupé pour un premier essai, c'est pas mal.

JeffBurlu
( Modifié )

Elle est magique ton horloge !
En revanche, je préfère ne pas l'associer à la chanson de Brel, même si c'est fort réaliste ☹

Kentaro

Merci!

ebenober
( Modifié )

L'absence de cadran est assez pratique pour qui n'est pas obsédé de l'heure exacte !

Kentaro

En effet... ;)

racmterrof
( Modifié )

Elle dit aussi: Vulnerant omnies ultima necta!

Kentaro

;)

racmterrof
( Modifié )
LEX

Elles (sous-entendu les heures) blessent toutes, la dernière tue

faites un tours dans les hautes Alpes il y a une tradition de cadrans solaires "surtout parce que le soleil es pil poil a 45°" ;toutes ces phrases ou dictons sont inscrit en Latin

wil68
( Modifié )

Le maitre du CP a encore frappé, magnifique comme d'habitude, mélange de technologie et de traditionnel, tu es fidèle à tes rêves. Maaagnifique.

Kentaro

Merci à toi! Cela faisait en effet longtemps que je voulais en faire une. J'en avais commencé une quand j'étais gamin, mais elle n'a jamais commencé à faire tic tac... Mieux vaut tard que jamais :)

riquet18x4
( Modifié )

Magnifique ton horloge, je suis fan.
Ça fait des années que je rêve de m'en faire.
Par contre je voudrais la découper à la scie à chantourné.
Sympa le mélange du CP et Bois exotique.

Kentaro

Merci! Avec un peu de patience, à la scie à chantourner, c'est faisable.

Woody8

Belle réalisation, très artistique et aérienne :)

dependancesbois
( Modifié )

Encore une réalisation que je qualifierais de "ouahhhhh, Pfiouuuuuu, popopopo!!!!!"
Va falloir que je m'attaque aux engrenages un de ces jours ça fait trop envie !

Kentaro

Oui, c'est magique, les engrenages... cela peut devenir une addiction...

fab83
( Modifié )

Wahou autant les engrenage bois je connaissait mais de là à imaginer une horloge à balancier entièrement en bois ...
En espérant que les différences d'hygrométrie ne jouent pas trop sur la bonne marche ...
Au pire cela fait un objet disign du plus bel effet seul bémol pour moi (minime le bémol je précise) c'est le contrepoids autant tout le reste j’adhère à 200% autant le contrepoids jure avec l'esthétisme de l'ensemble mais bon c'est facile à dire 😁

Kentaro

Merci!

Pour le contrepoids, la difficulté, c'est qu'il faut mettre 4kg d'acier ou de plomb. Dans tous les cas, c'est volumineux. J'ai mis un bloc d'acier dans une "boite" en bois, en forme de pavé. Cela m'a semblé le plus simple, et le plus neutre et c'était facile à faire. Je suis d'accord que cela fait quand même un peu gros. Mais en même temps, j'aime bien l'idée d'un "pavé" en bois suspendu...

Il est possible que prochainement, je fasse en contrepoids dans un tube en plastique transparent, avec des billes d'acier dedans. Mais dans ce cas, il devra être un plus long, car moins large, donc, moins de course de descente pour le contrepoids.

ckarriere

j'ai vu les contrepoids faits en fonte avec forme de...boules de pin (çà se dit comme çà? la boule ou il y a les graines). C'est dans le style "bois"

Kentaro
( Modifié )

Des pommes de pin, oui en effet:

google.com/sea...366&bih=625

ebenober

Les franc-comtois tiennent à leurs boules (comme beaucoup d'autres) et préfèrent accrocher des pommes de pin à leurs horloges...😉

Termite
( Modifié )

Juste splendide. Merci de nous partager de telles œuvres.

Kentaro

Merci! :) ("oeuvre", euh non, pas vraiment... ;) )

Termite

Ne fais pas le timide........

Nico39

Cool je suis aussi entrain dans faire une mais sans plant et je suis pas du style a faire dans la simplicité. Serai t'il possible d'avoir plus de photos sur la partie balancier/échappement? Aucun roulement (je penses en mettre perso)?

Je suis pour le moment partie sur un échappement a cheville de 30dents le tous en chêne 3 plis. Idéalement j'aimerai arriver a avoir une réserve de 7jr. Je bloque un peux sur la conception du balancier/encre pour le moment afin de limité des frottement (d'où ma surprise sur les roulements).

35s/24h ça fait 4minutes/semaine c'est correct pour une conception en bois sans lubrification/roulement.

Kentaro
( Modifié )

Oui, avec des roulements, il y aurait moins de frottements, et tu auras sans doute besoin de moins de poids pour l'entrainement. Mais j'ai simplement suivi les plans, et il ne préconise pas de roulements.

Attention pour les engrenages, plus ils sont épais, plus il y a de frottements. Mes roues fonts 5 mm de large, et les petites 10 mm. Il faut également les faire les plus légères possibles, notamment la roue d'échappement, pour limiter l'inertie.

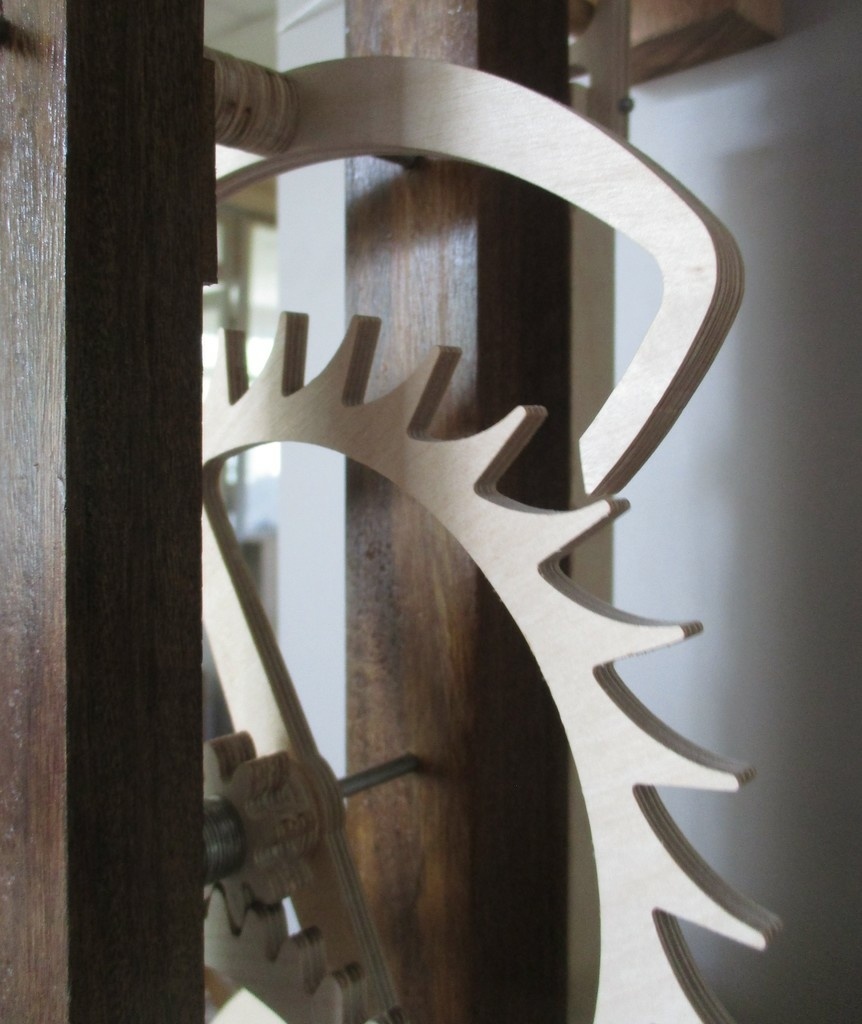

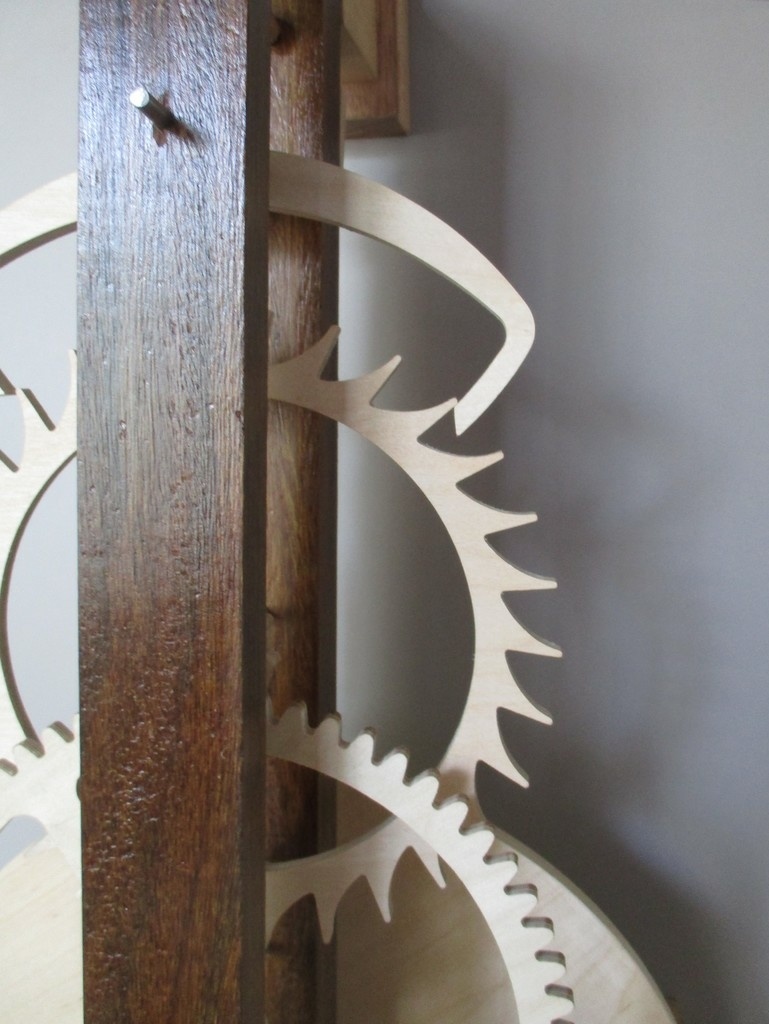

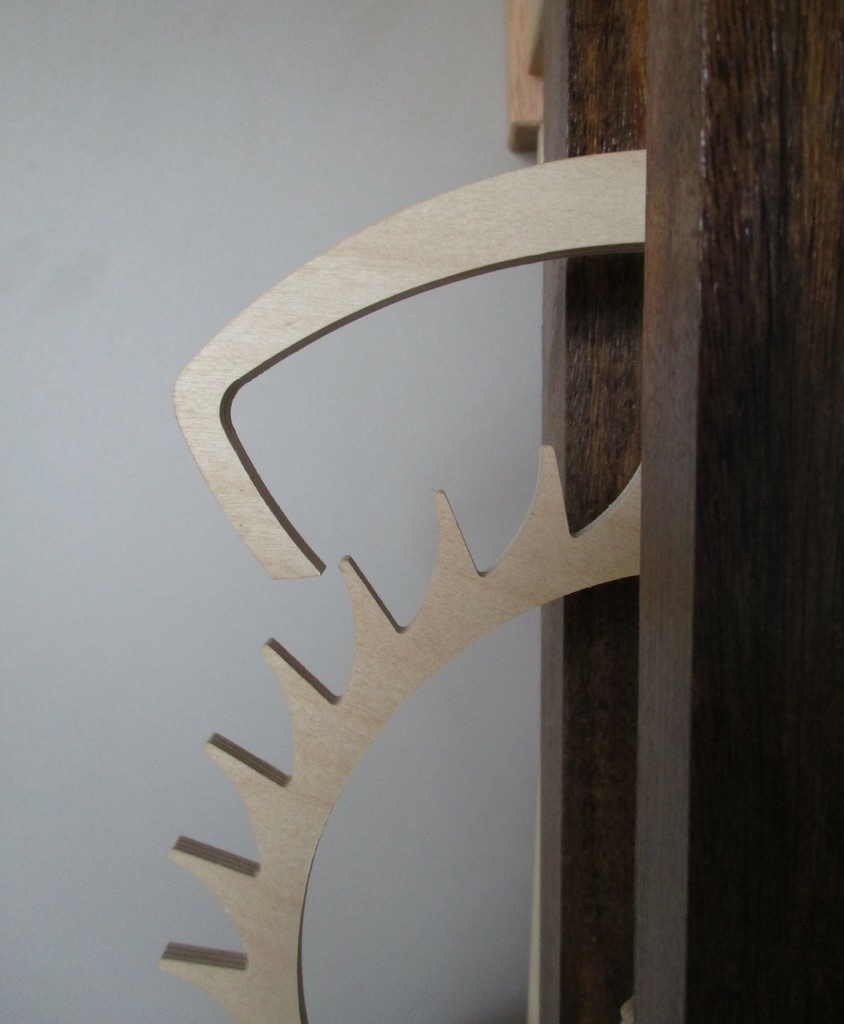

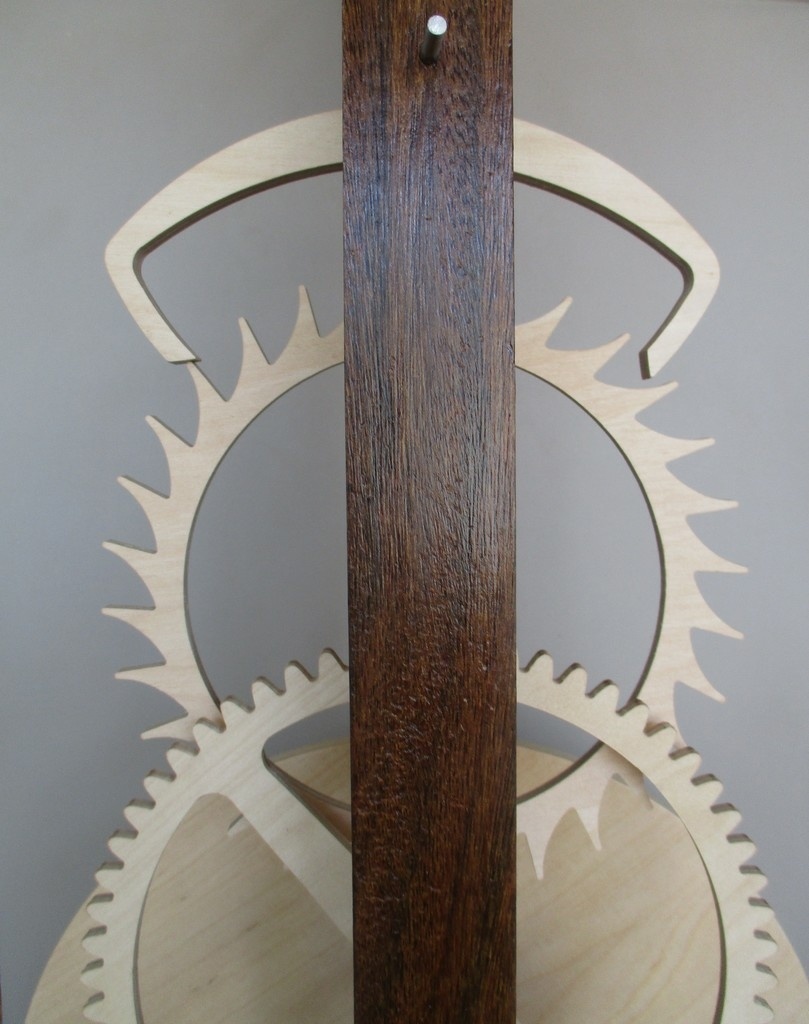

L'échappement à cheville a l'air intéressant. Dans mon cas, avec l'ancre de Graham, on est sur de l'éprouvé et classique.

Pour avoir une réserve de 7 jours, il n'y a pas de secret. Soit tu fixes l'horloge très haut, soit tu fais un puits dans le plancher... ;)
Sinon, soit tu réduits le diamètre du cylindre d'enroulement, soit tu démultiplies avec des roues supplémentaires, soit tu rajoutes des poulies/palans sur la corde des poids. Mais dans tous ces cas, il faudra un poids plus important pour compenser.

Comme je ne suis pas suisse ni comtois, pour moi, 35 s / 24h, c'est pas seulement correct, c'est "miraculeux"... ;)

Kentaro
( Modifié )

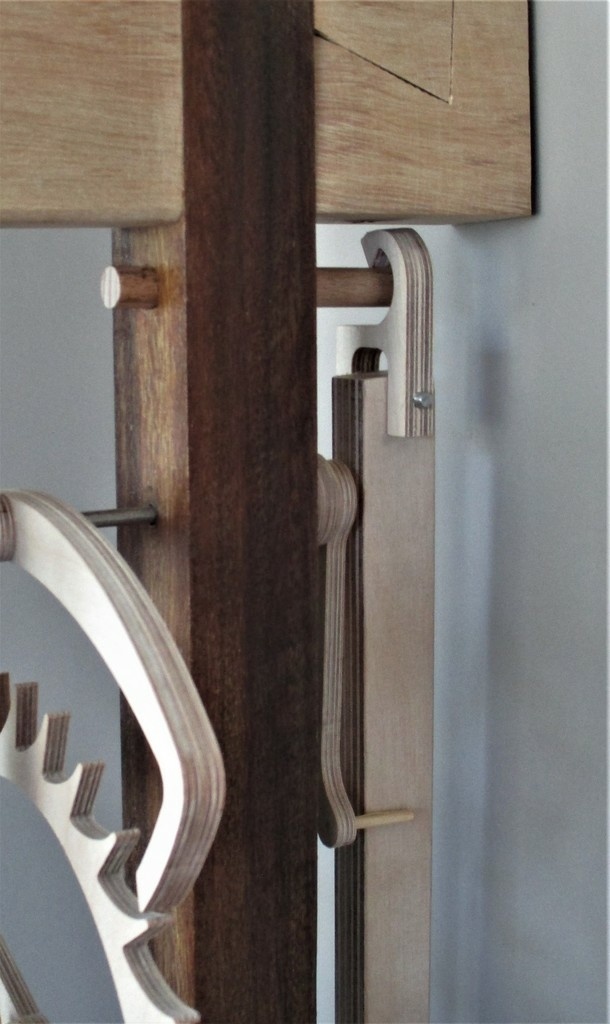

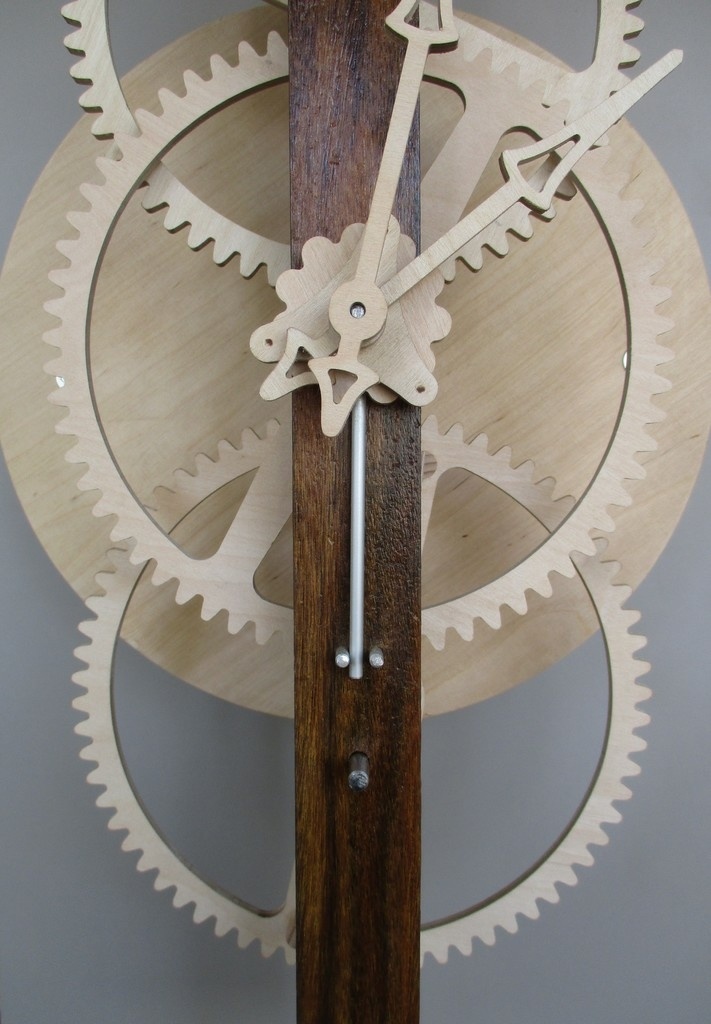

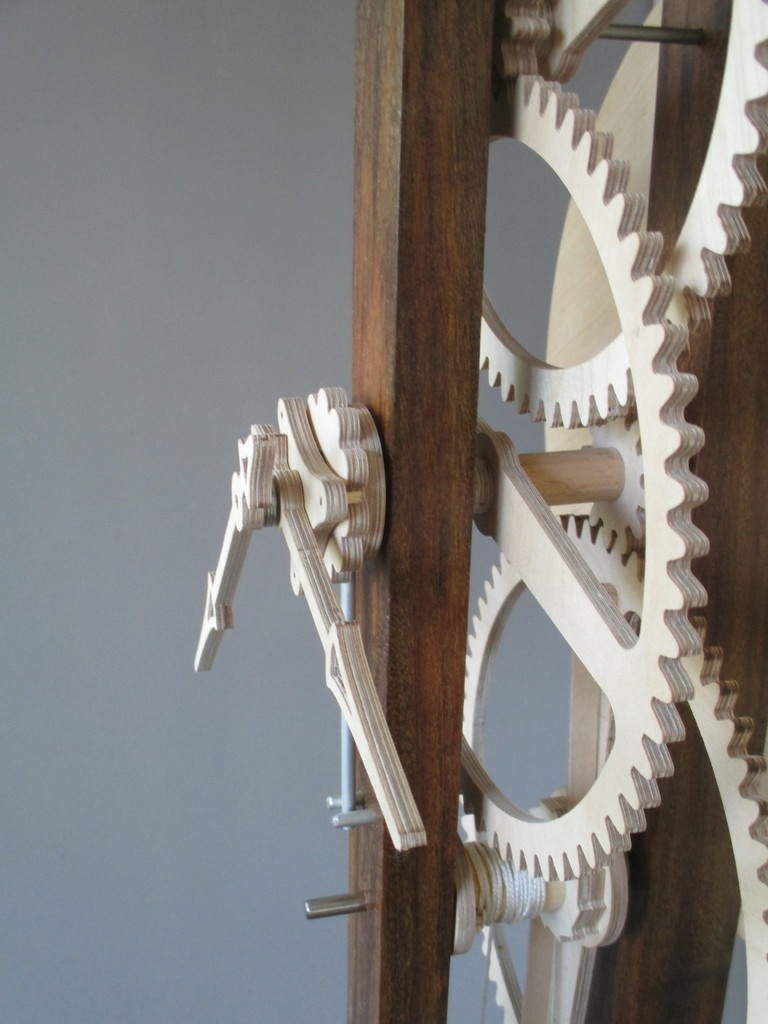

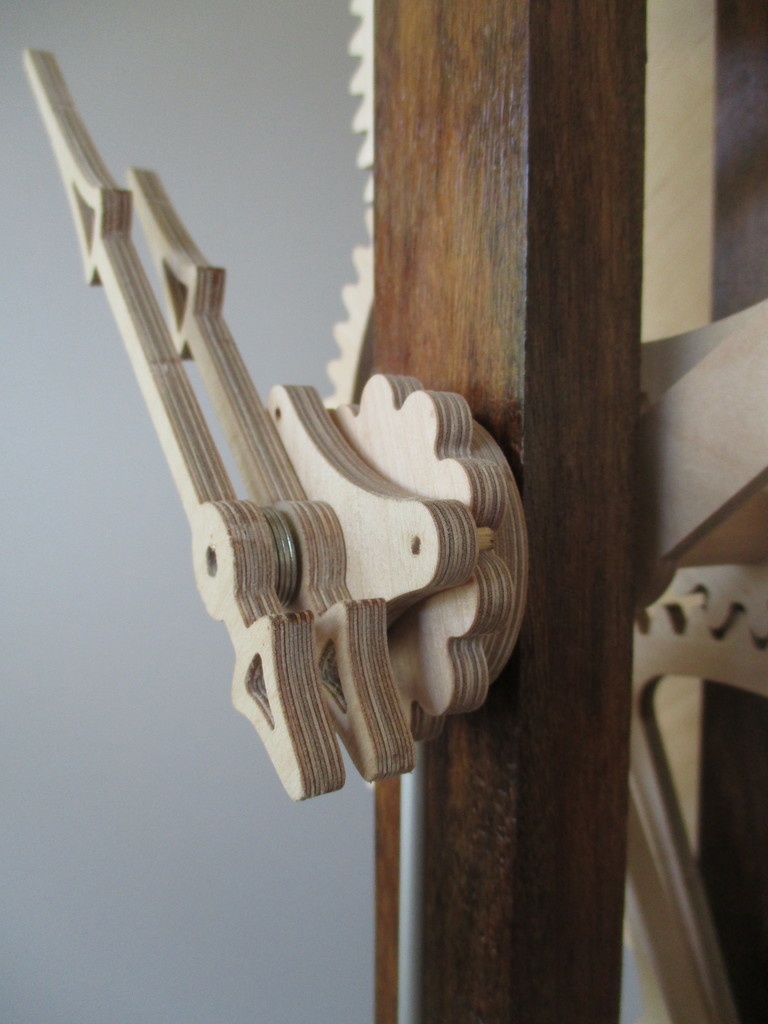

La photo du balancier / echappement:

C'est un système en deux parties:

la pointe de la tige du balancier , en V est simplement posé sur l'axe en haut, dans lequel est fait une petite rainure. Il pivote donc comme un fléau de balance.

Une tige plus bas, reliée à l'axe de l'échappement, guide et entraîne le balancier (les piquots laissent un très léger jeu pour laisser aller/venir la tige du balancier)

Nico39
( Modifié )

Kentaro ok merci pour la photo. Question peux être bête, qu'apporte ce principe par rapport à un axe unique balancier/ancre? Justement ce jeux des piquots pour avoir une balancier plus libre?

Kentaro
( Modifié )

Nico39 La tige du balancier repose sur un V comme sur un fléau de balance. Donc, frottements minimisés.
L'ancre ne fait que pousser légèrement la tige du balancier. La encore, faibles frottements.

C'est un système que j'ai vu sur pas mal de plans et réalisations. En tout cas, cela marche bien.

A noter que la tige est également articulée dans le sens avant / arrière, pour permettre tous les degrés de liberté (quand on lance le balancier, on ne le lance pas nécessairement exactement dans le plan).

Kentaro
( Modifié )

Sur le site Woodenclock, il y a plein d'idées de mécanismes plus ou moins compliqués:

woodenclocks.c.../allclocks.html

Romaindesbois

De toute beauté 👍 tu m' impressionne toujours avec tes magnifiques réalisations bravo...

bernardrebout
( Modifié )

Salut et félicitations, splendide réalisation et comme d'hab super qualité de photos.
Avant de travailler le bois, mon hobby c'était l'horlogerie et j'ai réparé pas mal d'horloges dont le mécanisme était partiellement en bois, des horloges allemandes de la forêt noire dont certaines fonctionnaient un jour et d'autres une semaine celle qui fonctionnaient un jour étaient à chaînes et les autres à ficelles, elles ressemblaient à celle du dessous
deutsches-uhre...embre-2013.html
Le point fragile, c'est les palettes de l'ancre et les dents de la roue d'échappement? pas trop les pignon.
Est ce qu'ils conseillent une lubrification et ou un durcissement des dents!

Kentaro
( Modifié )

Merci. Cela doit faire plaisir de refaire vivre une vieille horloge...

Pour celle ci, le cp aviation est très dur, pas la peine de durcisseur. J'ai mis un peu de paraffine sur les dents du pignon de la roue d'échappement, car c'est celle qui doit être le plus fluide possible. Sur ma machine cinétique précédente, j'avais mis du WD40 sur un pignon. C'était une belle idiotie, le pignon a gonflé, et cela coinçait. J'ai du refaire. Il vaut mieux non plus ne pas vernir.

bernardrebout
( Modifié )

Kentaro ,
Oui faire revivre des horloges c'est passionnant, ma plus vielle date de 1730 et n'indique que les heures , mais possède une sonnerie sur cloche
Ca ne m'étonne qu'à moitié le gonflement, si tu lis sur ta bombe de WD 40, ça dissous aussi les colles ( d'où le gonflement), je nettoie mes fraises avec le WD 40.
J'aurais testé l'huile de camelia, mais normalement on ne huile pas les échappements , on poli les pièces en frottement ,c'est pour cela que je te parlais de durcir.
L'huile sur les palettes d'échappement forme avec les poussières un excellent abrasif( c'est du vécu sur bronze et acier) et ça va vite!

Niouniou
( Modifié )

Superbe !
Tu as une CNC, ou tu soustraites à un collègue ?

Kentaro

C'est un copain qui a fait les découpes sur sa petite cnc chinoise.

Vianney - VICA

Bravo, il manque une video pour que ça soit parfait ;)

PLab
( Modifié )

rohhh j'en ai un en cours depuis des années mais fait a la main a la SAR ...
elle venais de la : Clayon Boyer elle sont juste magnifique ...

Kentaro

Ah oui, Clayton Boyer propose de très belles machines.

PLab
( Modifié )

Kentaro j'en avait acheter 3 à l’époque .. manque de pot il ne distribuais pas les DXF (contrairement a maintenant) .. sinon je l'aurait bien fini à la CNC ... encore un projet sous le coude :D

cereus45

Je n'ai pas retrouvé le plan de la Solaris 2 déménagements en sont venus à bout .😢😢😢

Kentaro
( Modifié )

PLab tu devrais lui demander les plans dxf. J'ai été en contact avec Clayton Boyer quand j'ai fait ma machine cinétique, et il a l'air arrangeant.

PLab
( Modifié )

Kentaro MERCI ! je l'ai contacter .. qui ne tente rien n'as rien .. et malgré le fait que j'ai acheter les plan en 2010 il m'a envoyer les DXF avec des infos en prime (capture écran etc ) pour m'expliquer comment bien les importer pour découpe CNC !
ce mec est en or .... franchement juste respect 😍

Kentaro
( Modifié )

PLab, Ah, génial!

Kentaro
( Modifié )

PLab Au fait, essaie de prendre du cp bouleau "aviation". Il est plus cher, mais de bien meilleure qualité que le classique. En 5 mm, c'est très bien.

PLab

oui j'avais commencer avec du CP bouleau achter en magasin de modelisme 6mm 10 plis ... c'etait juste magnifique a travailler avec le mini scie a ruban

cyanim

Fantastique ca donne envie de se lancer!

Sylvain54

Génial,

Ça donne envie 😉.
C'est une belle réalisation, j'adore.

lamalleencoin
( Modifié )

Waouhhhhh l'avantage en créant une horloge 'est qu'on vois pas le temps passer .. Bravo

Kentaro

DIsons que cela fait passer le temps... ;)

lorinquer
( Modifié )

Très beau travail Kentaro, la CNC a facilité les découpes mais pas la partie réglages, bravo pour la précision 35s/ 1j.

Kentaro

Merci! Pour l'instant, elle tient les 35s par jour...

MiDoFo
( Modifié )

Superbe travail, je n'y connaîs rien en horlogerie, mais par contre je sais voir la beauté de cet objet et avec quel amour il a du être fait...Pour ma part, je réfléchis à fabriquer un nouveau support pour le mécanisme de la comtoise de ma grand-mère. Le coffre est tombé en poussière depuis longtemps et j'aimerais lui donner un look plus moderne en laissant en totalité le mécanisme et le balancier visibles. J'avoues être un peu en panne d'inspiration, alors si il y en a qui ont des suggestions...elles seront les bienvenues. En tout cas, très belle réalisation, encore bravo.

Kentaro
( Modifié )

Si tu recherches "horloge comtoise moderne", il y a quelques idées:

google.com/sea...366&bih=625

"modern grandfather clock"

google.com/sea...7j0.Ao1BgxKCKW8

MiDoFo

Merci, effectivement il y a quelques idées sympas, ça me donne des pistes intéressantes. Maintenant à moi de me creuser la cervelle pour élaborer quelque chose d'unique. Je vous enverrais des photos quand ce sera fait. Et hop,encore un projet! A bientôt sur le site.

ckarriere

Si je ne me trompe pas, la caisse en bois aide à freiner les différences de températures ambiante qui varient la réaction des mécanismes. Si vous laissez la machine à vue elle risquerai d'avoir des hics imprévus...je chinoise un peu, pas trop :)

Kentaro
( Modifié )

ckarriere Oui, c"est sans doute vrai. De même, la caisse en bois protège des poussières.

ckarriere
( Modifié )

Superbe! Et plein de détails constructifs qui aident les autres. Comme toujours, Bravo et Merci!

Kentaro

Si cela te donne des idées, tant mieux!

Kentaro
( Modifié )

Pour ceusses et ceux qui voudraient se lancer, il y a pas mal de sites qui proposent des plans:

woodentimes.com/

lisaboyer.com/...laytonsite1.htm

woodenclocks.c.../allclocks.html

holzmechanik.de/en.html

JC44

Magnifique vraiment magnifique
