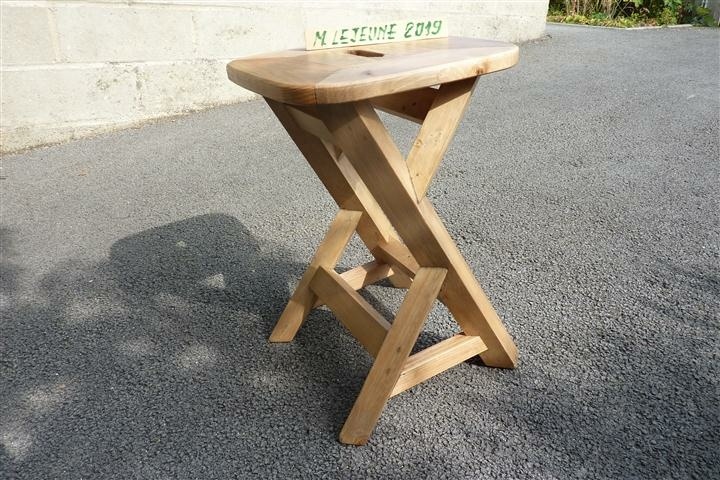

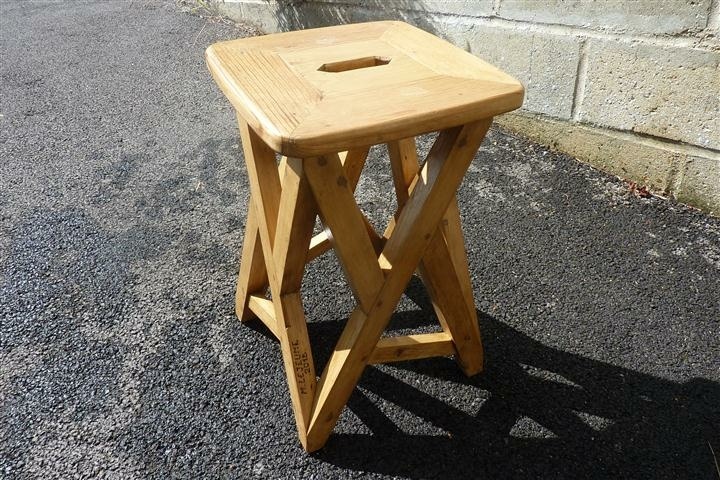

Tabouret pieds devoyés


"devoyés"en charpente c'est les arêtiers de rencontre entre versants de pentes differentes

  • epures assistées calculette (E A C ) pour precisions cotes des 3 herses
  • 3 cales à devers differentes pour tailler les tenons et mortaises
  • la valeur des 2 angles diedres a eté calculée pour 2 cales de devers ..la 3è cale etant à 45°

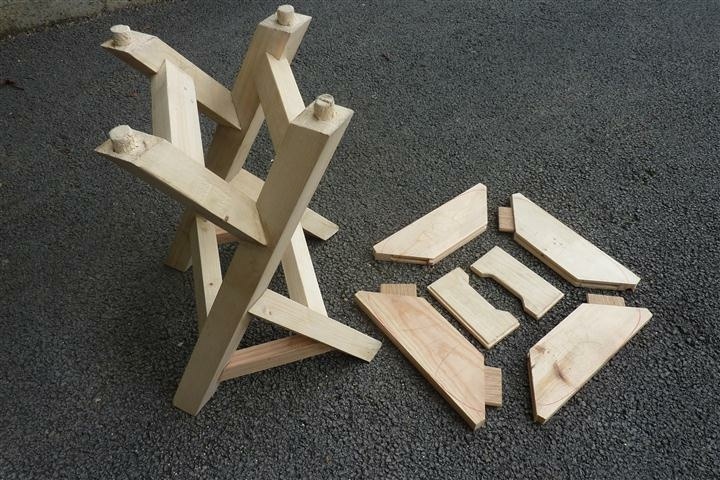

les coins coupés des onglets d'assise pour les chocs de reglage au collage de l'assise

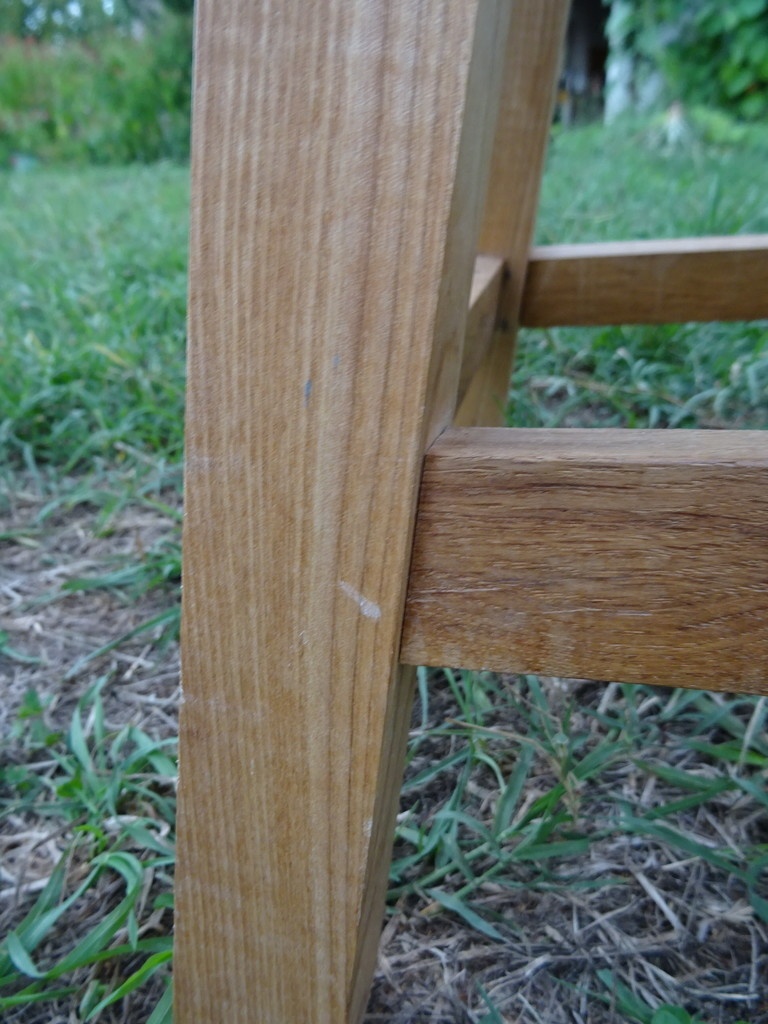

tous les tenons et mortaises sont a cheval sur les arêtes les arasements tenons traverses entre façades sonts differents cause diedres (rabattements en herses )


Discussions

sanglier a publié la création "Tabouret pieds devoyés".il y a 3 mois
trente six seb


impressionnant !

Oak

+1

racmterrof

Idem tes autres réalisations. Bravo!

Kentaro


Subtil...

kaj

Même sans signature, ce tabouret serait reconnu de tous. Super travail, comme toujours !

HZP

Je suis incapable de les copier mais j'aime beaucoup regarder vos réalisations et celle-ci ne fait pas exception. Superbe travail.

niconathy


Superbe, et technique...

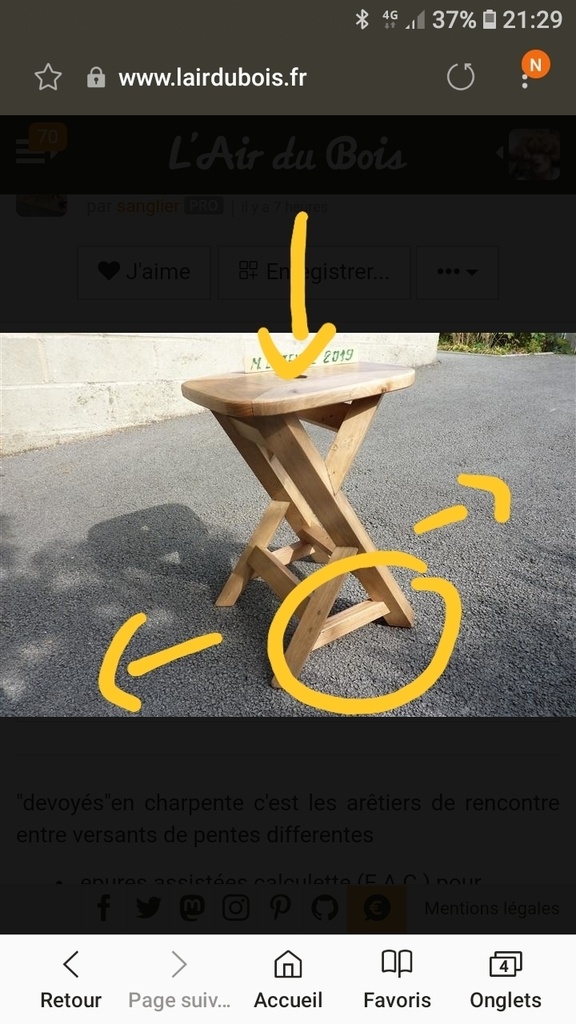

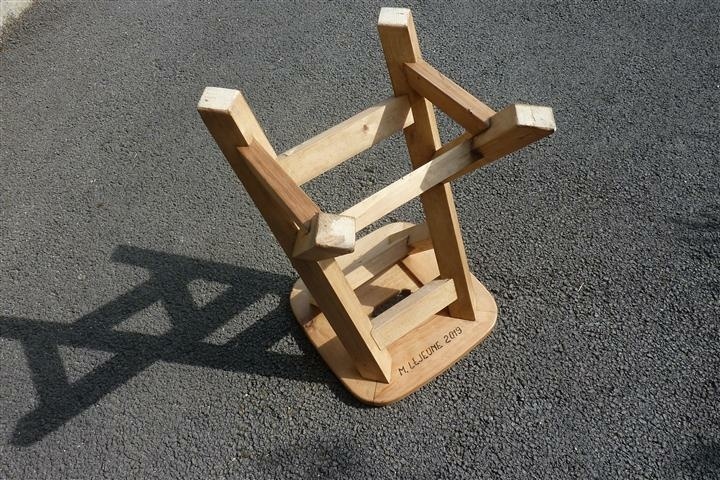

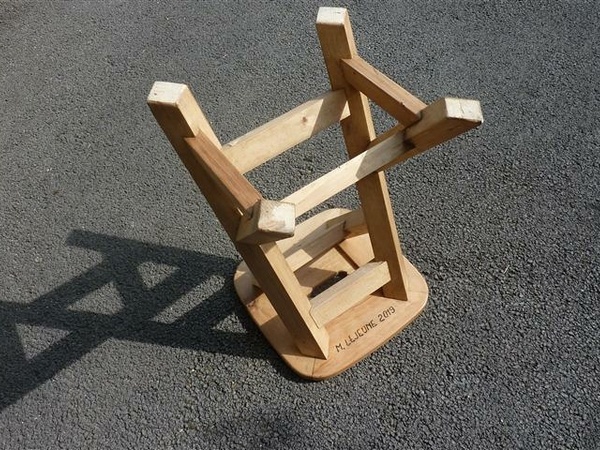

Je me pose la question du travail mécanique de la traverse entourée sur la photo. Avec le poid d'une personne (flèche vers le bas ), la jonction du grand pied et du petit pied n'a t elle pas tendance à s'ouvrir , et donc la traverse basse à être en traction plutôt qu' en compression?
Suis je clair?

sanglier


comme 2 arbas en compression pour equilibrer l'entrait se trouve tendu ... les tenons de cette petite traverse ne sont pas desaboutés d'equerre pour augmenter la surfaces des joues des tenons au collage peu visible sur la photo "bois eclatés "ces tenons non chevillés ... queues d'aronde impossibles ... sur d'autre tabouret une simple coupe et un tres long tourillon collé pour cette traction ... je ne souhaite pas des ferrures de traction apparentes .... et des vis dans du bois de bout : c'est resistance mediocre (possible dans une broche en travers.... c'est compliqué a expliquer sans croquis....

niconathy


Ai je bien vu?
Je comprends ta réponse. Merci d avoir éclairé ma lanterne

dependancesbois


Toujours très impressionnant !

Niouniou


Belle réalisation!
J'ai une question sûrement naïve : pourquoi t'es tu "amusé" à dégauchir afin d'avoir des sections non rectangulaires? Purement esthétique ? Pour l'exercice ? Ou y a t'il un intérêt constructif que je n'ai pas saisi ?
Merci d'avance

sanglier


toutes section carrées incliées dans les 2 sens donnen sur un plan horizontal (curface d'eau au repos ) une surface en parallélogramme ... une pyramide à base carrée a des versants de même pente ....pour les charpentiers ses 4 arêtiers sont droits (pavillon carré ) ... mais pour une pyramide a base rectangulaire les arêtier sont differents ils sont devoyés :en pla ils ne sont pas bisectrice des sablieres ...pour mon tabouret c'est pas facile a expliquer
les apprentis menuisires de mon epoque avaient la realisation d"un tabouret en le calcul de l'angle de corroyage (faces d'apui du trusquinage des mortaises )

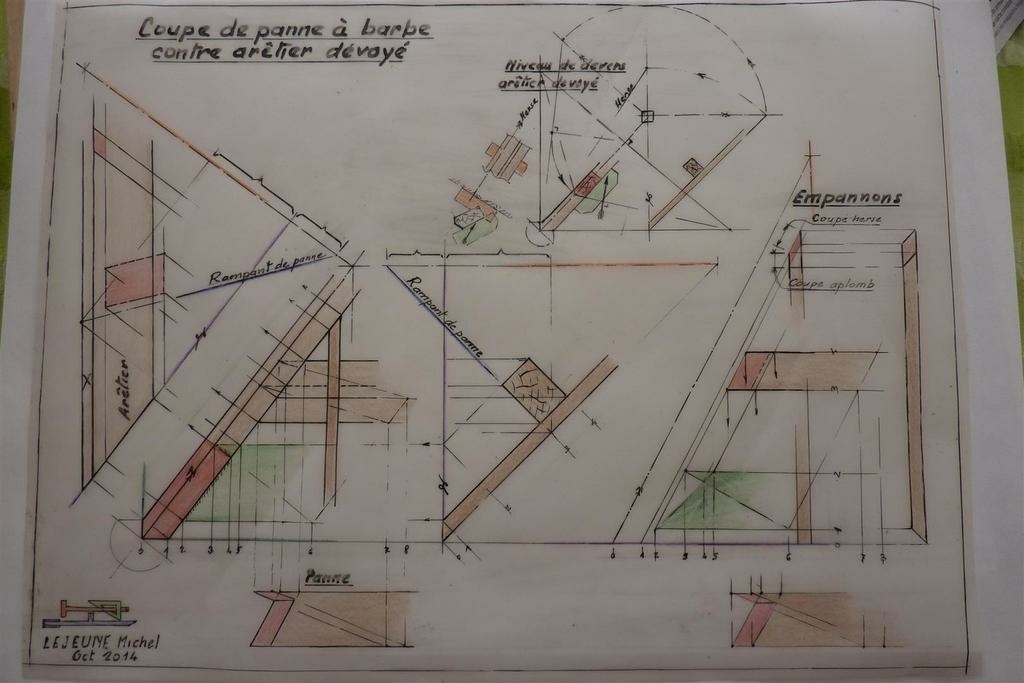

l'interet de cette realisation est les epures avec bois de devers et les coupes (arasements des tenons comme la coupe d'une panne ou empannon contre un joue d'arêtier ou noue
des souvenirs de mon apprentissage charpente

Niouniou


Tes épures me donnent envie de m'y mettre, à ce fameux trait et tous ces ouvrages en dévers !!!

trente six seb


Oui ça donne envie. Et la question de Niouniou me semble être celle qui ouvre plein de portes. Et la réponse de sanglier nécessite de travailler un peu pour bien comprendre.

Bricoliste


J'avais fais un tabouret en arêtier et un collègue menuisier de passage à la maison me dit: "ta réalisation n'est pas conforme à ton plan...(sketchup)" et la nous sommes partie dans un débat, excédé par mon incompréhension il a attrapé une feuille d'imprimante A4 puis posé un montant du tabouret sur l'angle de la feuille et j'ai clairement vu que la section n'était pas tout à fait carré...
Il m'a donc expliqué que les traverses ne jointeraient pas super bien du fait de la matière manquante... et qu'il fallait corroyer les pieds avec le bon angle du fait de l’arêtier... Pas simple il faut pratiquer pour apprendre de ses erreurs et être vigilant sur les points importants d'une réalisation!

sanglier


pour ce tabouret 2 angles diedre caculés par trigo pour la realisation des cales a devers ( pour realisation des mortaises sur combinée ) beaucoup de cotes par calculs pour precision des epures

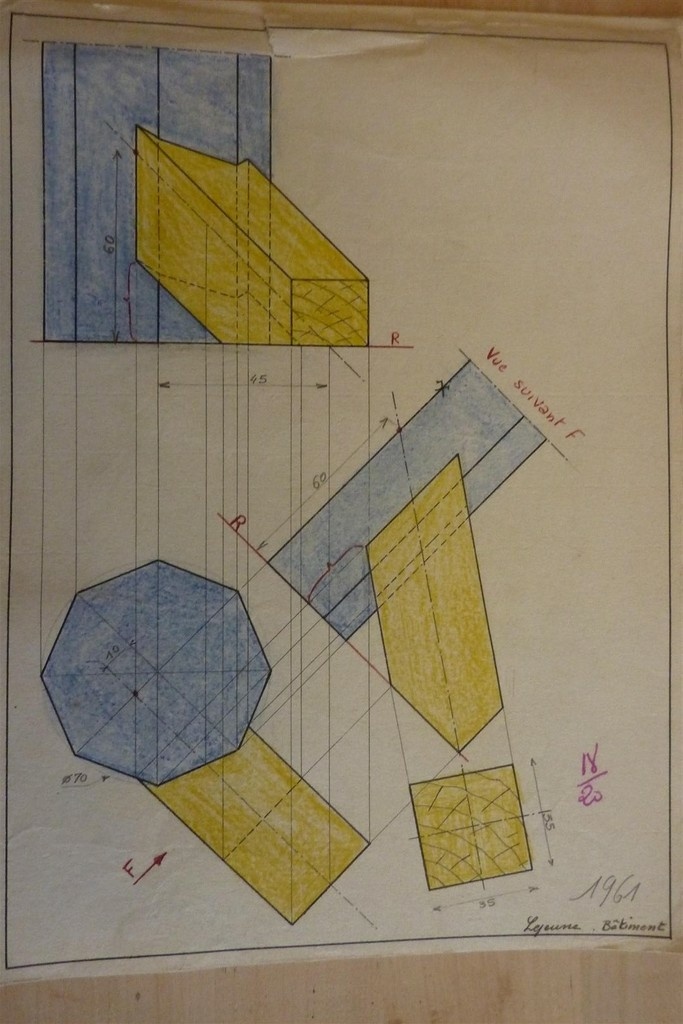

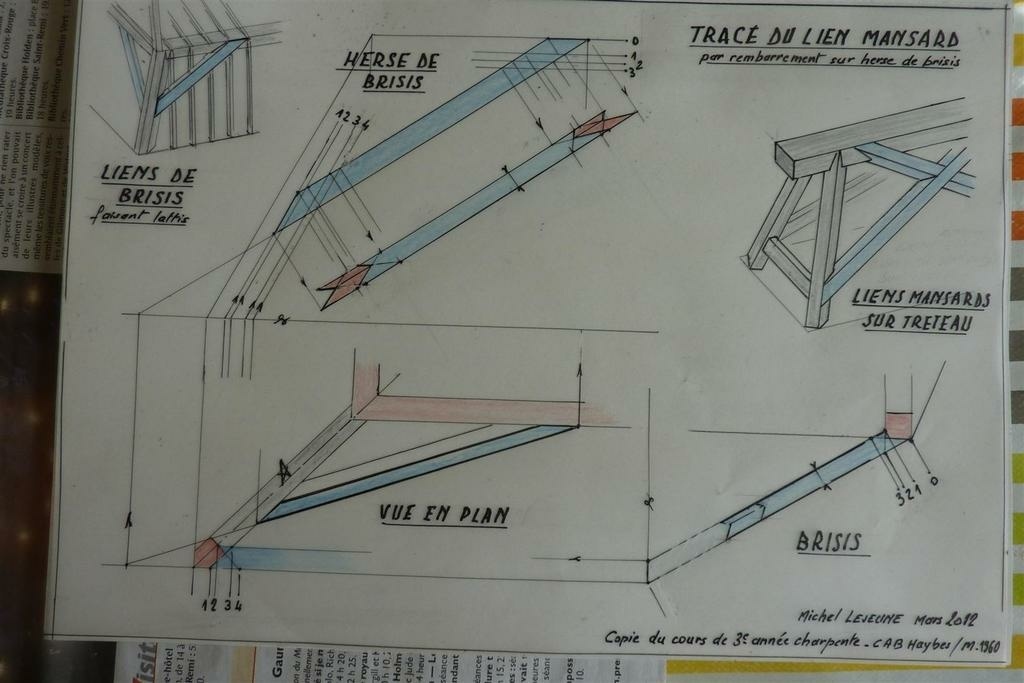

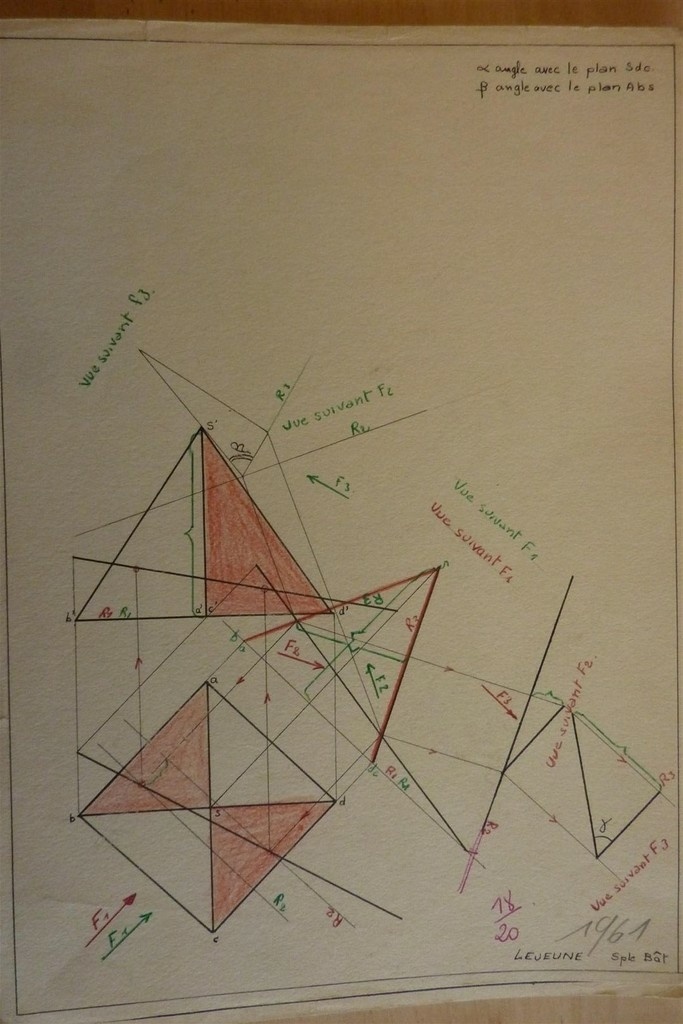

mes devoirs dessins suite au cours du jour au "T" et equerre en salle d'etudes apres les cours ... aujoudhui c'est difficile a s'y remettre , mais j'ai encore mes cours de tracés charpente .....

trente six seb


Le côté "rebelle" de sanglier avec des couleurs très années 60 😁

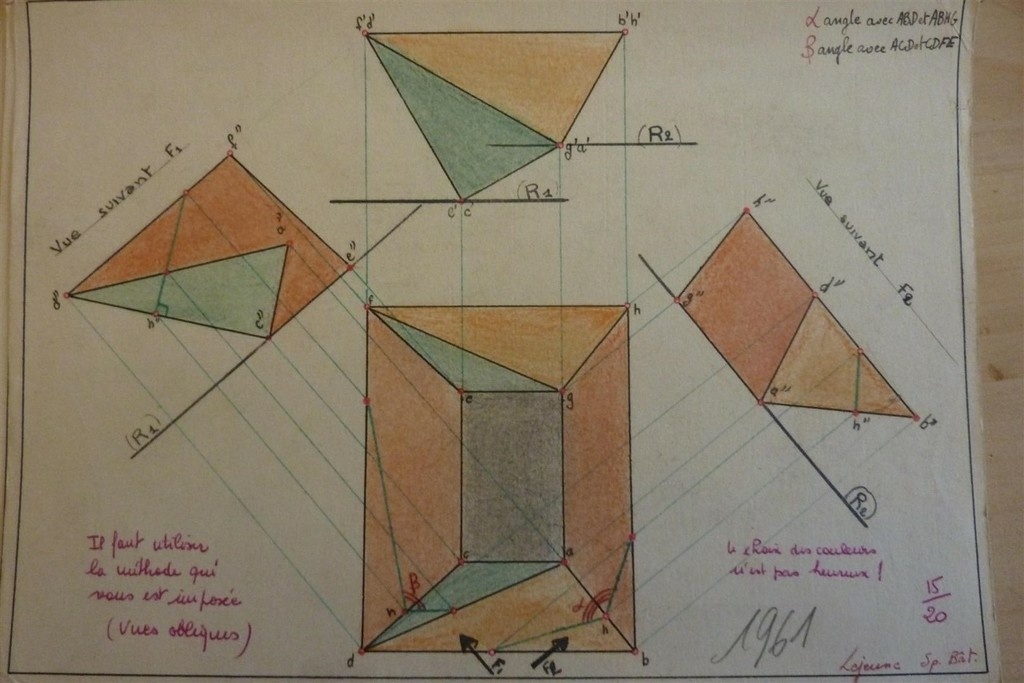

bon 15/20 quand même 🤗

niconathy


En dessin technique les couleurs ont une codifications...

trente six seb


niconathy ça m'intéresse ! Apparemment sur les épures, il n'y a pas de règles. Chacun fait comme il veut.

sanglier

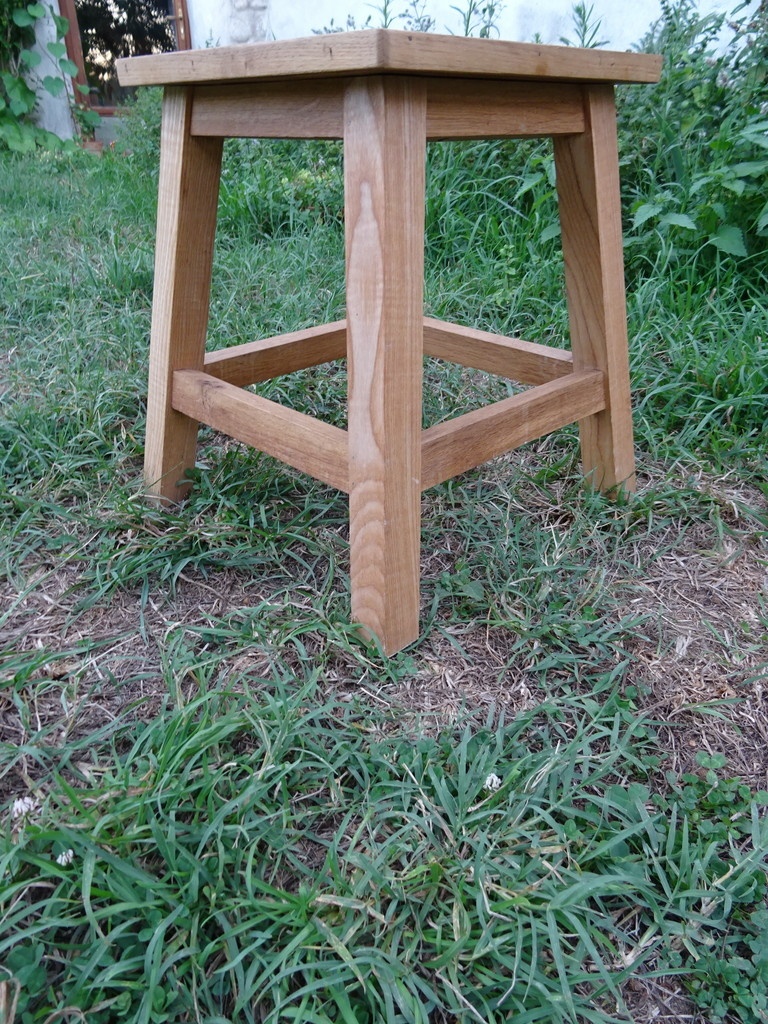

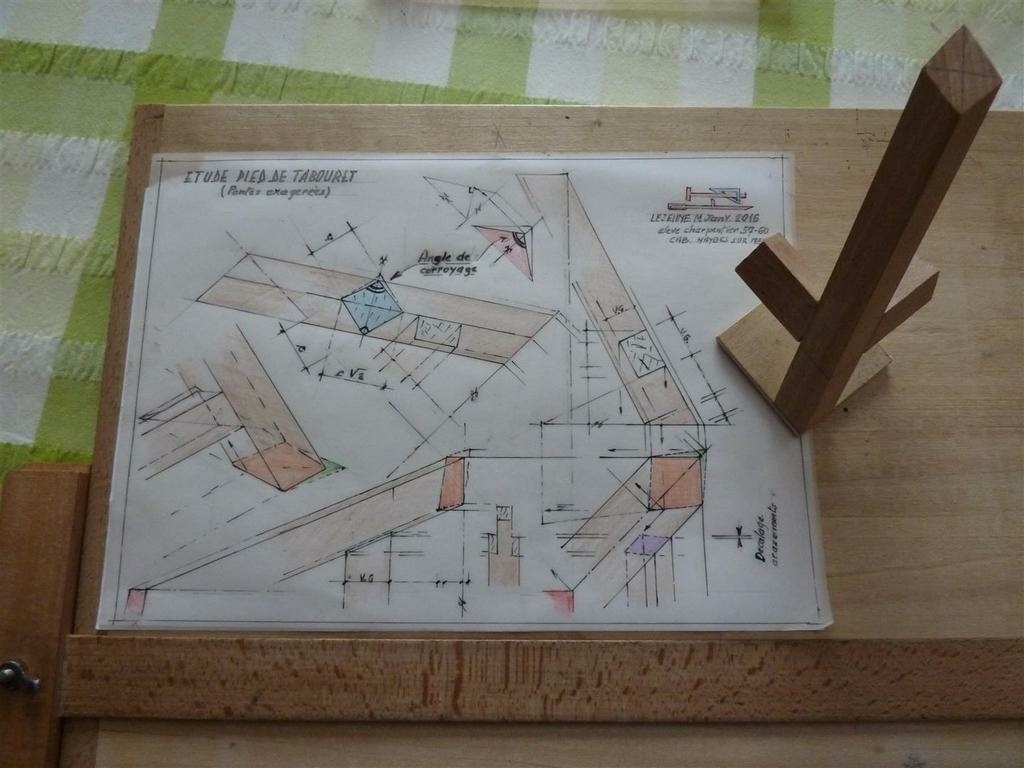

2 autres avant projet de tabourets ... echelle 1/2 ,manquent des precisions pour realisations

trente six seb


Intéressante cette photo, on voit l'avancée du travail, les outils et le prototypage.
Comme quoi, même quand on maîtrise, c'est du boulot et même si à voir le résultat on se dit que vous l'avez faite avec facilité, ce n'est pas le cas.

sanglier

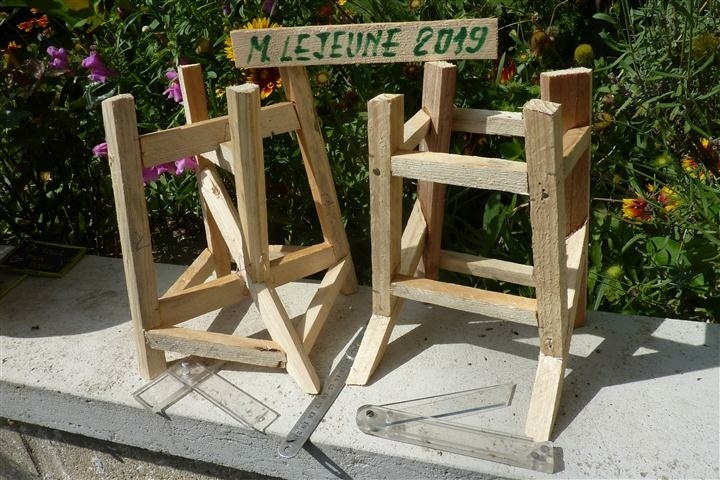

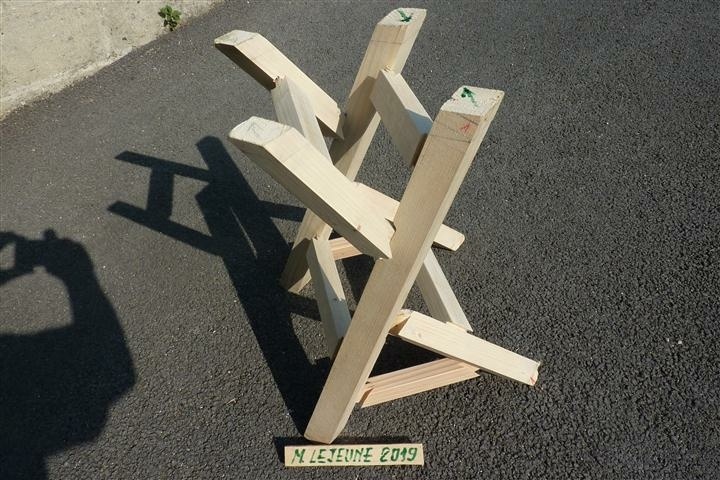

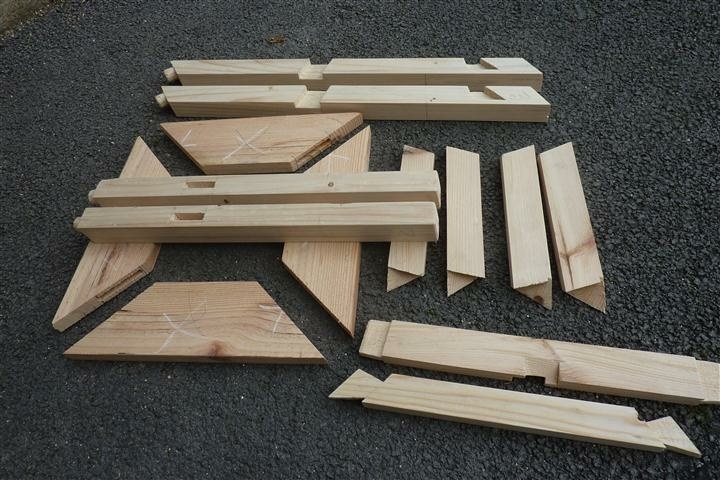

trente six seb un croquis 3 D à main levée n'est pas convainquant d'oû ces petites maquettes bâclées pour reflechir aux sections des bois , les assemblages adequats possibles , les epures (avec calculs pour precisions ) les cales de devers pour mise sur lignes le tracé des assomblages des arêtirs faces aplomb ou ayant une face en lattis (termes de charpente )des traverses deversées comme des pannes mais faisant lattis .... je replonge parfois dans mes cahiers d'apprentissage
il y a eu des epures sommaires pour ces deux maquettes
des petits outils fabriqués pour les des bois de petites sections

trente six seb


Merci :)
